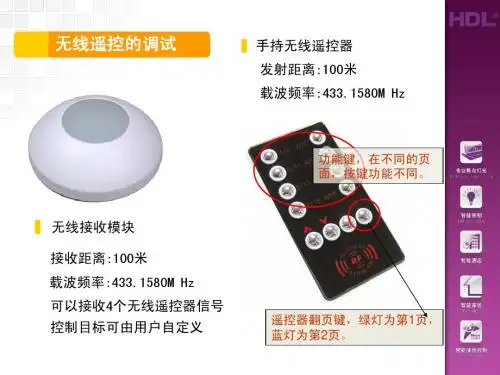

无线遥控器及接收模块使用及调试说明一、无线遥控器及接收模块的使用方法1.遥控器使用方法：①安装电池：打开遥控器背部的电池仓，按照正负极方向正确安装电池。
②学习/匹配功能：一些遥控器支持学习功能。
在遥控器上按下学习按钮，然后将需要控制的设备进行对应操作。
例如，按下遥控器的电源按钮，则遥控器会记住电源按钮所对应的设备。
③操作按钮：根据具体使用需要，按下遥控器上对应的按钮，即可实现对设备的操作。
2.接收模块使用方法：①连接设备：将接收模块与需要控制的设备进行连接。
一般情况下，接收模块会有标有电源、信号输入、信号输出等接口。
根据设备的不同，将接收模块与设备的对应接口进行连接。
②遥控器匹配：在接收模块上找到匹配按钮，并按下。
接收模块进入匹配状态，并等待遥控器发送信号。
③接收信号：当遥控器上对应按钮按下时，遥控器将信号发送出去，接收模块接收到信号并进行解码。
④控制设备：接收模块解码后的信号会触发相应的控制动作，控制设备进行相应操作。
二、无线遥控器及接收模块的调试步骤1.遥控器调试：①检查电池：安装电池时，要注意电池的正负极方向是否正确。
如果电池电量不足，及时更换新电池。
②学习/匹配功能：按下遥控器上的学习按钮，并注意遥控器上的指示灯是否亮起。
如果有指示灯亮起，表示遥控器已成功进入学习模式，可以进行匹配操作。
③测试按钮：按下遥控器上的按钮，观察设备是否有相应的动作。
2.接收模块调试：①设备连接：将接收模块与设备进行连接，确保接口连接正确。
②匹配遥控器：按下接收模块上的匹配按钮，并注意接收模块上的指示灯是否亮起。
如果有指示灯亮起，表示接收模块已进入匹配模式。
③接收信号：按下遥控器上的按钮，观察接收模块上的指示灯是否闪烁。
指示灯闪烁表示接收到信号并进行解码。
④控制设备：确认接收模块解码正确后，观察设备是否有相应的动作。
三、无线遥控器及接收模块的常见问题及解决方法：1.遥控器无法正常使用：可能原因：电池电量不足、遥控器损坏、学习/匹配功能失效等。

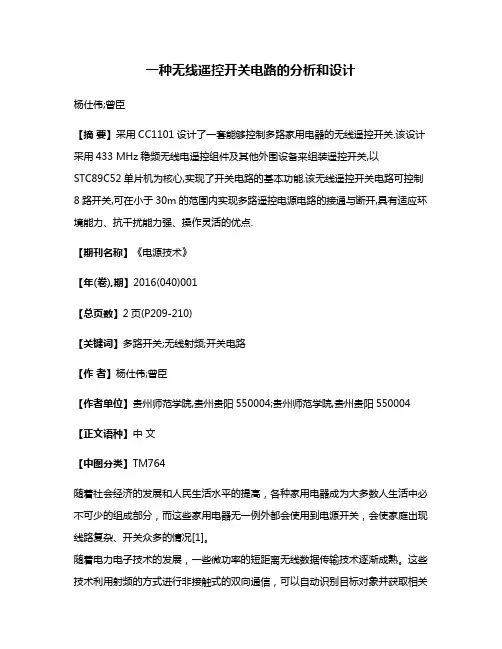

一种无线遥控开关电路的分析和设计杨仕伟;曾臣【摘要】采用CC1101设计了一套能够控制多路家用电器的无线遥控开关.该设计采用433 MHz稳频无线电遥控组件及其他外围设备来组装遥控开关,以STC89C52单片机为核心,实现了开关电路的基本功能.该无线遥控开关电路可控制8路开关,可在小于30m的范围内实现多路遥控电源电路的接通与断开,具有适应环境能力、抗干扰能力强、操作灵活的优点.【期刊名称】《电源技术》【年(卷),期】2016(040)001【总页数】2页(P209-210)【关键词】多路开关;无线射频;开关电路【作者】杨仕伟;曾臣【作者单位】贵州师范学院,贵州贵阳550004;贵州师范学院,贵州贵阳550004【正文语种】中文【中图分类】TM764随着社会经济的发展和人民生活水平的提高，各种家用电器成为大多数人生活中必不可少的组成部分，而这些家用电器无一例外都会使用到电源开关，会使家庭出现线路复杂、开关众多的情况[1]。
随着电力电子技术的发展，一些微功率的短距离无线数据传输技术逐渐成熟。
这些技术利用射频的方式进行非接触式的双向通信，可以自动识别目标对象并获取相关的数据，具有精度高、适应环境能力强、操作快捷的优势。
将无线射频技术与电源开关电路相结合，在微控制器的作用下，就可以形成以无线遥控方式为主体的开关形式，不仅适用于一般家庭，而且也可用于各种室内外的场合，为生产生活创造更为舒适便利的条件。
无线遥控技术的发展过程并不长，但发展迅速，尤其是第二次世界大战之后，无线电遥控技术逐渐在军事、国防、工农业生产以及科学技术等方面得到了广泛的应用。
近几年来，随着微控制器及大规模集成电路技术的成熟，无线遥控技术更是在智能化与集成化方面大大提高。
在无线遥控领域中，超声波、红外线、无线电都是其可以利用的主要方式，对于家用电器来说，红外线和无线射频是比无线电射频是利用无线电信号在相对短距离的机构之间进行数据与控制命令传输的一种方式。
无线遥控开关电路原理
无线遥控开关电路原理可分为发射端和接收端两个部分。
发射端：
1. 电源部分：使用电池供电，提供电源给其余电路。
2. 编码器：将要发送的信号进行编码，一般使用数字编码方式，将信号转换成数字。
3. 射频发射器：将编码后的数字信号转换为无线信号，通常是使用射频调制技术，将数字信号转换为射频信号，如ASK（幅度调制）或FSK（频率调制）。
4. 天线：将调制后的射频信号发送出去，以便接收端接收到信号。
接收端：
1. 天线：接收发射端发送的信号。
2. 射频接收器：将接收到的射频信号转换为基带信号，恢复出调制信号，如ASK或FSK解调。
3. 解码器：将接收到的数字信号进行解码，还原出原始信号。
4. 控制电路：根据解码得到的信号，控制开关的状态，一般使用继电器或晶体管等元件来实现。
整个无线遥控开关电路工作原理是通过发射端将控制信号编码并转化为无线信号发送出去，接收端接收到信号后解码并还原出原始信号，再由控制电路控制开关的状态。
这样可以实现无线遥控开关的功能。

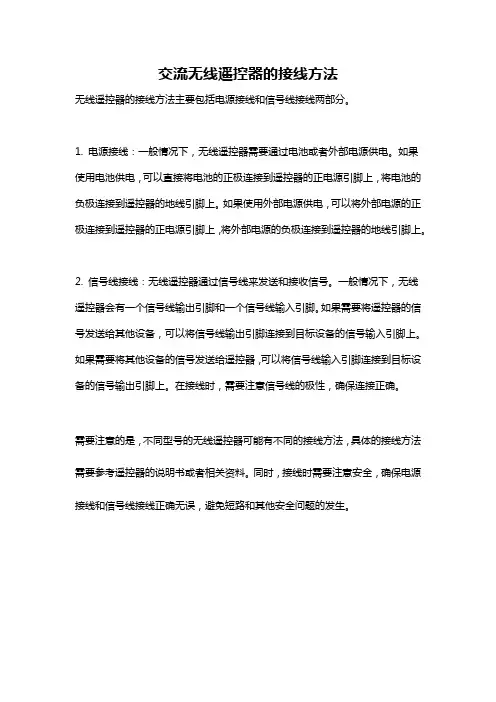

交流无线遥控器的接线方法
无线遥控器的接线方法主要包括电源接线和信号线接线两部分。
1. 电源接线：一般情况下，无线遥控器需要通过电池或者外部电源供电。
如果使用电池供电，可以直接将电池的正极连接到遥控器的正电源引脚上，将电池的负极连接到遥控器的地线引脚上。
如果使用外部电源供电，可以将外部电源的正极连接到遥控器的正电源引脚上，将外部电源的负极连接到遥控器的地线引脚上。
2. 信号线接线：无线遥控器通过信号线来发送和接收信号。
一般情况下，无线遥控器会有一个信号线输出引脚和一个信号线输入引脚。
如果需要将遥控器的信号发送给其他设备，可以将信号线输出引脚连接到目标设备的信号输入引脚上。
如果需要将其他设备的信号发送给遥控器，可以将信号线输入引脚连接到目标设备的信号输出引脚上。
在接线时，需要注意信号线的极性，确保连接正确。
需要注意的是，不同型号的无线遥控器可能有不同的接线方法，具体的接线方法需要参考遥控器的说明书或者相关资料。
同时，接线时需要注意安全，确保电源接线和信号线接线正确无误，避免短路和其他安全问题的发生。
一种无线遥控电灯开关的制作与安装无线遥控电灯开关是一种可以通过无线信号遥控电灯开关的装置。
它可以方便地实现对电灯的远程控制，无需再去寻找开关或者走到电灯旁边进行操作。
本文将详细介绍制作与安装无线遥控电灯开关的步骤。
1.所需材料：-电源适配器或电池盒（12V直流电源供电）-无线遥控模块-电灯开关模块-电灯插座-电线-电线插头-螺丝刀-剪刀-胶带-螺丝2.制作步骤：此处以小夜灯为例进行制作说明。
1)选择一个合适的位置放置电灯插座，并确保插座附近有电源插座。
2)用螺丝固定电灯插座于墙壁上。
3)将电灯插座的电源线连接到电源适配器或电池盒上，再将适配器或盒子连接到电源插座上，确保电源连接正确。
4)将开关模块插入电灯插座上的开关孔中，并用螺丝固定。
5)用电线将遥控模块与开关模块连接起来，确保极性正确连接。
6)将遥控模块放入一个适合的遥控器外壳中，并安装好电池。
3.安装步骤：1)打开遥控器外壳，将电池正确安装。
2)打开电灯开关模块的电源，确保电源正常。
3)按下遥控器上的打开按钮，观察电灯是否正常打开。
如果电灯没有打开，需要检查电路连接是否正确。
4)如果一切正常，就可以使用遥控器来控制电灯的开关了。
5)如果不需要使用遥控器，也可以直接使用开关模块上的开关进行控制。
需要注意的是，为了保证安全，制作和安装过程都需要断开电源。
操作电气设备时必须小心谨慎，确保不会触电或造成其他危险。
制作与安装无线遥控电灯开关不仅能提高生活便利性，还可以降低能源浪费，避免长时间浪费电力。
这一装置的制作与安装过程相对简单，但仍需保持对电器的基本安全意识。
四路无线遥控开关的设计方案图2接收部分电路原理图。
该部分电路主要由315MHz无线数据接收模块、解码集成PT2272，D触发器4013和电路组成。
315MHz无线数据接收模块有超再生式接收模块和超外差式接收模块两种，超再生和超外差电路性能各有优缺点。
超再生式接收模块接收敏捷度为-105dBm，抗干扰能力差，频率受温度漂移大，采纳带骨架的铜芯将频率调节到315MHz后封固，这与采纳可调电容调节接收频率的电路相比，温度、湿度稳定性及抗机械振动性能都有极大充实。
超外差式接收模块抗干扰能力较强，自身辐射微小，背面有网状接地铜箔屏蔽，可以削减自身振荡的泄漏和外界干扰信号的侵入；输出端的波形在没有信号时比较整洁，干扰信号为短暂的针状脉冲，不象超再生式接收电路会产生密集的噪声波形，但近距离强信号时可能有堵塞现象。
本制作用法后缀为M4的PT2272解码芯片（PT2272一M4）。
PT2272工作电压为5V，其中A0一A11为地址管脚，用于举行地址编码，可置为“0”，“1”或叩‘（悬空），但必需与PT2262全都，否则不解码。
D0--D3为数据管脚，当地址码与PT2262全都时，数据管脚输出与PT2262数据端对应的高电平，锁存型惟独在接收到下一数据时才干转换。
DIN为数据信号输入端，来自接收模块输出端。
OSCl、OSC2分离为振荡电阻的输入和输出端，外接电阻打算振荡频率。
VT为解码有效确认端，高电平有效。
平常无线接收模块D1没有接收到空间的315MHz信号时，输出的只是干扰信号，解码集成PT2272一M4（ICl）输出端DO-D3均为低电平。
当无线接收模块收到空间的315MHz信号时，经放大、变频、滤波等处理后输出控制信号，送到解码集成ICl第14脚举行解码。
惟独PT2272的地址端的电平状态与放射部分的PT2262的地址端全都时，对应的数据端才有高电平输出。
本制作的地址为FFFFFF，即所有悬空，制作时也可以转变自己打算地址码，最重要就是不要互相干扰。
无线遥控开关如何安装1.准备工作在安装无线遥控开关之前，首先需要准备好一些必要的工具和材料。
这些包括电钻、螺丝刀、扎带、线缆、开关面板等。
另外，还需购买一个适用于无线开关的遥控器。
2.关闭电源在进行任何电气工作之前，切记关闭相关电源。
这能够确保安全，并避免意外触电。
3.安装开关面板将无线开关面板安装在想要控制的位置上。
使用电钻在墙壁上打孔，然后将面板安装在孔洞中。
通过螺丝固定开关面板，确保其牢固稳定。
4.连接电线将电线从原有的开关上除下，并连接到无线遥控开关上。
根据所使用的开关型号，这可能涉及到将电线插入开关端口或是进行电线的剥离和绞合。
确保电线连接牢固，避免松脱或短路。
5.安装无线接收器6.连接电源将无线接收器与电源连接。
通常，接收器需要使用额外的电源，所以将其连接到可靠稳定的电源上。
确保连接正确，避免电源过载或短路。
7.测试操作完成安装后，重新打开电源，然后使用遥控器进行测试。
确保无线信号能够正常传达给接收器，开关能够正确响应。
若有问题，检查电源和线路连接，确保无线遥控开关的正常运作。
注意事项：1.安装前请确保你了解电气知识和安全操作要求。
若不确定，建议寻求专业电工的帮助。
2.在使用无线遥控开关时，需要保持遥控器和接收器之间的通信距离，以确保信号的稳定传输。
3.遥控器的电池需定期更换，以免影响无线信号传输。
4.安装之前最好参考产品的使用说明书，确保正确操作和连接。
5.注意选择无线遥控开关的适用范围和质量。
确保所使用的无线开关符合国家标准和安全要求。
6.若安装过程中遇到任何问题，应立即停止操作，并寻求专业电工的帮助。
总结：。
无线遥控开关说明（一）、两路无线遥控开关接线图及遥控器说明
蓝线中间串上电灯和右边黑线接起来
白色中间串上电灯和右边黑线接起来
具体如上图所示
遥控器说明
A 键：控制灯1的亮灭，按一次灯亮，再按一次灯灭
B键：控制灯2的亮灭，按一次灯亮，再按一次灯灭
ON/OFF键：控制灯1，灯2同时亮灭，按一下两灯同时亮，再按一下两灯同时灭SLEEP键：在灯亮的情况下，按一下这个键，延时25秒左右的时间，灯灭
（二）、三路无线遥控开关接线图
注意事项：以上，请亲严格按照接线图接线，不可按自己的想法接线，因接线错误造成的产品损坏，卖家一律不承担维修、换货、退款的责任。
如在接线的过程中有不明白的地方，请拨打售后客服电话：152********。
PT2272无线遥控开关的工作原理及调试安装1.电路工作原理电路原理图见下图。
电路主要由供电部分、无线接收部分、数据解码部分和开关控制部分组成。
220V交流市电接在进线端子上，经C1、R1、VD1—4组成的降压整流电路后，在CW1上形成24V左右的直流电压，为电路提供工作电源。
24V直流电压经R4降压后，在其CW3端输出稳定的5V工作电压。
作为无线接收模块和解码电路的工作电源。
平时，IC1的12脚输出低电平，VT1截止，当接收模块IC2收到遥控器发射的无线电编码信号后。
就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC1解码后。
在数据输出端输出相应的控制数据，本文介绍的数据信息为有效时D1输出为高电平，这个高电平经R3输入到VT1基极，使其导通，继电器吸合，从而点亮电灯；当无线接收部分收到的数据信息经IC处理后输出到D1数据为0时，VT1截止，继电器关断，从而达到遥控控制电灯的目的。
根据电路原理图，设计的PCB板图见下图。
2．调试与安装这款无线遥控开关制作比较简单，所有元器件参数我们都测试完成，读者只要按我们提供的元件参数安装便可完成。
在制作中，先将阻容元件等焊上，然后焊上集成电路插座，最后焊上无线接收模块IC2，为了方便调试。
R4可以先不焊。
应该强调说明的是，本电路中电源采用电容式降压，直接接入220V市电，可能使线路板带电。
故有条件的读者可用外接5V直流电源对无线接收部分进行调试。
插上IC1，将负极接于电路中的地，+5V接于CW3的正端，万用表直流电压档测量IC1第14脚电压，当按动遥控器时，每按一次，14脚电压应有明显的变化，否则就说明无线接收模块没有正常。
无线家电控制器安装与调试微课脚本
重庆城市管理职业学院
2016年1月26日
无线家电控制器安装与调试
场景一：无线家电控制器概述
对白：
今天为大家讲解公司的一款无线家电控制器，无线家电控制器可将ZIGBEE 无线信号与红外无线信号关联起来。
通过移动智能终端来控制任何使用红外控制的设备，比如，空调、电视、电动窗帘等。
场景二：无线家电控制器配置
对白：
使用出厂设备的6V电源适配器，插入电源接口，红外转发器开始正常工作。
登录智能家具软件。
按家电控制器后面的REST按键3秒，电源指示灯开始闪烁。
软件收到设备入网提示，在设备其它列表中显示该设备，长按修改家电控制器名称。
比如，客厅家电控制器，点击右上角的添加按钮，弹出的对话框选择红外控制设备，在添加页面选择设备类型，也就是用红外家电控制什么设备。
比如，控制客厅电视，就选择红外电视，红外控制设备选择家电控制器，注意红外信号不能穿墙。
一个家电控制器只能控制该房间内的三个红外家电，核对无误后，点击保存。
这时在娱乐页面会出现电视设备，点击进去后是电视机、遥控器界面。
场景三：无线家电控制器学习
对白：
长按需要学习的按键，弹出菜单，选择学习，页面会弹出提示请在20秒内对准红外设备，按下需要学习的红外遥控按键的倒计时进入弹窗。
当红外设备指示灯亮了熄灭再亮的时候，用遥控器保持5厘米对着红外设备的接收部分按下遥控器。
学习成功后，红外设备指示灯熄灭，页面会自动消失，然后点击学习过的按键。
看是否可以正常控制。
场景四：结束语
对白：
该产品的安装调试讲解到此结束。
无线遥控开关电路图大全无线遥控开关电路图大全(六款电路图介绍） - 全文来源：网络整理作者：2018年01月29日 15:18现在人们越来越追求生活的便捷，无线遥控开关不知不觉已经走进平常百姓家。
当下许多家用电器都运用了无线遥控技术，例如彩电、冰箱、空调等等。
除此之外，还有许多儿童玩具也装上了无线遥控设备。
相信大家对无线遥控开关都已经使用过。
无线遥控开关功能在了解无线遥控开关原理之前，我们先来了解一下无线遥控开关功能，无线遥控开关在设计制作上采用射频识别技术，无方向性，与其它同型号产品间不会造成任何影响和干扰，具有高保密性、性能稳定、功耗低、存储量大、使用方便，可以让灯具同时或个别进行开光，开关和遥控器不必配套购买，用户可自由选配，误码率低，抗干扰能力强。
一。
无线遥控开关电路图（pt2262电路图）无线遥控开关是由发射器和接收器两者组合而成，发射器将控制者的控制按键经过编码，调制到射频信号上进行发射出无线信号，也可以说成是一个编码器。
而接收器是将接收到的无线信号进行编码信号再解码，得到与控制按键相对应的信号，然后去控制相应的电路工作了，也被称为解码器。
随着科技进步无线遥控开关在工业控制和无线智能家居领域都得到了广泛使用。
二。
无线遥控开关电路图（单路和多路遥控）由于科技进步无线遥控开关种类和功能繁多，按传输控制指令信号的载体分可以分为为：无线电遥控、超声波遥控、红外线遥控，按信号的编码方式不同可以分为：频率编码和脉冲编码，按传输通道数可以分为：多通道遥控和单通道，按同一时间能够传输的指令数目不同可以分为：单路和多路遥控，按指令信号对被控目标的控制技术可以分为：开关型比例型遥控。
三。
无线遥控开关电路图（无线遥控开关电路）遥控开关不止具有开关的功能，它在替代传统墙壁开关的同时，更具有对室内灯光进行控制的功能，是一个可以灵活配置的室内灯光控制系统，普通用户仅以经济的投入即可完成完美的灯光成果．它具有非常强大的功能：1、无方向远距离隔墙控制功能红外遥控器一般受空间距离和方向的限制，而采用无线射频技术的遥控开关，完全没有这些限制．一般在２０－１００米半径内督可以做到信号覆盖，且可以穿透２－３堵墙体。
6m无线遥控开关电路
本例介绍无线遥控开关，具有动作可靠、简单实用等特点，能在6m范围遥控6路家庭用电设备。
该无线遥控开关电路由无线发射电路和无线接收控制电路组成。
无线发射电路由编码集成电路IC1、控制按钮S1～S6、晶体管V1、电阻器R1、R 2、电感器L1、L2、电容器C1～C5和电池GB组成，如图所示。
无线发射电路
无线接收控制电路由超再生检波电路、放大电路、触发电路、解码电路、控制执行电路和电源电路组成，如图所示。
元器件选择
R1～Rl8选用1／4W碳膜电阻器或金属膜电阻器。
C1、C8～C11和C13均选用独石电容器；C2、C3、C6和C7均选用高频瓷介电容器；C4和C5均选用瓷介微调电容器；C12和C14均选用耐压值为16V的铝电解电容器。
VD1和VD2均选用1N4148型硅开关二极管；VD3～VD6均选用1N4007型硅整流二极管。
VS选用1W、9V的硅稳压二极管。
VL1～VL6均选用φ3mm的高亮度发光二极管。
V1和V2选用S9018或3DG9018型硅NPN型高频晶体管；V3和V4选用S9014或3DG901 4型硅NPN晶体管；V5～V10均选用S9013型硅NPN晶体管。
VT1～VT6均选用TLC336A(3A、600V)型双向晶闸管。
IC1选用LC219型编码集成电路；IC2选用LC220A型解码集成电路。
L1和L3用φ1mm的漆包线制成环形或矩形天线(也可直接制作在印制线路板上)；L2
用φ0.51mm的漆包线在φ3mm的圆柱体上绕25匝后脱胎而成；L4和L5均选用TDK色码电感器。
无线遥控开关如何安装
无线遥控开关如何安装?无线遥控开关如何调试与检修?无线遥
控开关的原理是什么?等问题常困扰着大家，今天
①R6两端电压分别为24V和6.2V，BG1、BG2、BG3、BG4、BG5、BG6、C极电压1.5V、7.1V、0V、23V、24V（或0V）、0V（或24V）
2、各点电压基本相符时，一手按发射器，另一只手用非金属起子细调C2（2/7P），使遥控距离最远（忌用力、反复调整C2）。
3、用万用表笔瞬间短路BG4的E、C极，继电器应有工作的声音，则BG5、BG6组成的双稳态电路工作正常，故障在BG1-BG4组成的接收选频电路继；电器没有工作的声音，说明双稳态电路有故障应检查排除。
4、各关键点对地电压和参考电压偏差很大，基本上可以判断故障在那里。
制作与调试为使遥控距离最远，保证稳定可靠工作，L5和L1在电路板上直接做成圆形。
元件焊接前经万用表测量，元件焊接位置应准确无误，注意有极性的元件和外形相似的元件（如6V2稳压管和1N4148）。
把发射器靠近接收器，按动AN应听到继电器工作的响声，LED1亮度变化，拉开发射距离细调C2（用无感笔），使遥控距离最远，调整C2时应一点一点进行，调好不再转动以免损坏元件。
接收线路板带电，调试时应注意用电安全。
（为安全起见，C2和C
19可以对调安装，即接收器装7P瓷片电容，发射器装2/7P微调电容，检查接收器每一个元件焊接无误后把塑料盒子盖好用螺丝锁紧，遥控距离在发射器上的2/7P微调电容上调整。
）。
一、遥控器使用说明：1．供电：遥控器背面有4节5号电池给遥控器正常工作供电。
若发现供电不足导致其无法工作，应该立即更换电池。
2．电源控制：遥控器正面上方有个电源按钮，在不用遥控器的时候最好关掉电源，以延长电池使用时间。
3．天线：2.4G 5db天线。
4．吊具选择：遥控器正面的10个数字键是用来选择吊具的，按下灯亮表示选中该吊，此种方法可选择个别吊具或几个吊具单独动作。
若要选择所有吊具工作，可用快捷键“全选”，即可选中所有吊具。
若要选择部分吊具，可以按“取消”键，取消当前所选吊具，再单独选择需要的吊具。
5．吊具动作：选择好吊具后，即可按“上”“下”“左”“右”让吊具动作，需要一直按住该键才能让吊具动作，如果要吊具停下动作，只需要松开按键，即可停止动作。
6．遥控器空闲8秒后将自动关闭无线模块，同时所有按键清零。
7．如果某个按键失灵，可以关断电源控制开关10秒后再打开电源开关即可。
图1 遥控器面板按键图二、地面站接收模块说明：1．供电：+24V，模块左上方PWR为电源指示灯，亮表示供电正常。
2．天线：2.4G 9db天线3．输出：可输出16位干节点，1到10位为10个吊具选择输出，11，12，13，14分别为“上”“下”“左”“右”动作选择输出，15，16备用。
对应输出导通则相应的指示灯亮。
-24V+24V天线Q1Q2Q3Q4Q5Q6Q7Q8COM1Q9Q10Q11Q12Q13Q14Q15Q16COM2图2 接收单元面板图三、遥控器调试说明：1．测量电源对地是否有短路现象，若无，电池供电，测量单片机+3.3V供电是否正常，无线模块+3.3V供电是否正常。
2．给无线zigbee模块下载固件。
3．配置无线zigbee模块。
4．下载单片机程序。
四、无线接收模块调试说明：1．测量电源对地是否有短路现象，若无，模块供电，测量+3.3V供电是否正常。
2．给无线zigbee模块下载固件。
3．配置无线zigbee模块。
