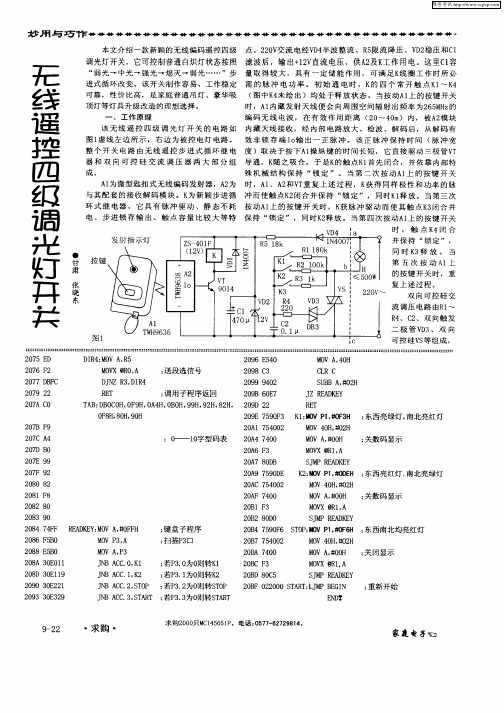

无线遥控开关电路图及原理

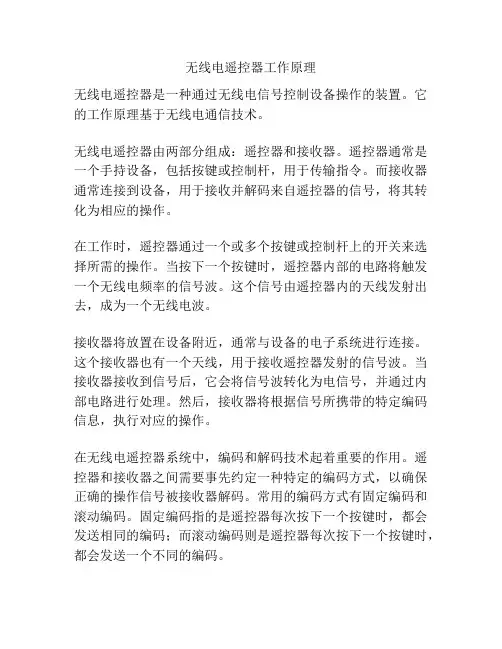

无线电遥控器工作原理
无线电遥控器是一种通过无线电信号控制设备操作的装置。

它的工作原理基于无线电通信技术。

无线电遥控器由两部分组成：遥控器和接收器。

遥控器通常是一个手持设备，包括按键或控制杆，用于传输指令。

而接收器通常连接到设备，用于接收并解码来自遥控器的信号，将其转化为相应的操作。

在工作时，遥控器通过一个或多个按键或控制杆上的开关来选择所需的操作。

当按下一个按键时，遥控器内部的电路将触发一个无线电频率的信号波。

这个信号由遥控器内的天线发射出去，成为一个无线电波。

接收器将放置在设备附近，通常与设备的电子系统进行连接。

这个接收器也有一个天线，用于接收遥控器发射的信号波。

当接收器接收到信号后，它会将信号波转化为电信号，并通过内部电路进行处理。

然后，接收器将根据信号所携带的特定编码信息，执行对应的操作。

在无线电遥控器系统中，编码和解码技术起着重要的作用。

遥控器和接收器之间需要事先约定一种特定的编码方式，以确保正确的操作信号被接收器解码。

常用的编码方式有固定编码和滚动编码。

固定编码指的是遥控器每次按下一个按键时，都会发送相同的编码；而滚动编码则是遥控器每次按下一个按键时，都会发送一个不同的编码。

总之，无线电遥控器的工作原理是通过遥控器发射无线电信号，接收器接收并解码信号，将其转化为操作指令，实现对设备的远程控制。

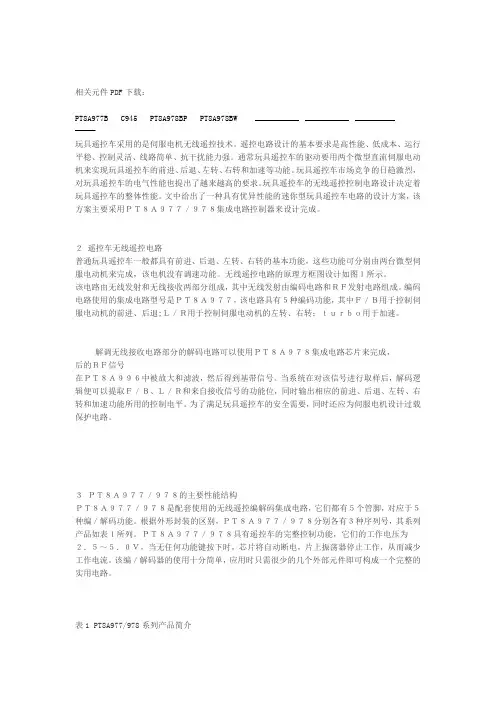

相关元件PDF下载：PT8A977B C945PT8A978BP PT8A978BW玩具遥控车采用的是伺服电机无线遥控技术。

遥控电路设计的基本要求是高性能、低成本、运行平稳、控制灵活、线路简单、抗干扰能力强。

通常玩具遥控车的驱动要用两个微型直流伺服电动机来实现玩具遥控车的前进、后退、左转、右转和加速等功能。

玩具遥控车市场竞争的日趋激烈，对玩具遥控车的电气性能也提出了越来越高的要求。

玩具遥控车的无线遥控控制电路设计决定着玩具遥控车的整体性能。

文中给出了一种具有优异性能的迷你型玩具遥控车电路的设计方案，该方案主要采用ＰＴ８Ａ９７７／９７８集成电路控制器来设计完成。

２遥控车无线遥控电路普通玩具遥控车一般都具有前进、后退、左转、右转的基本功能，这些功能可分别由两台微型伺服电动机来完成，该电机没有调速功能。

无线遥控电路的原理方框图设计如图１所示。

该电路由无线发射和无线接收两部分组成，其中无线发射由编码电路和ＲＦ发射电路组成。

编码电路使用的集成电路型号是ＰＴ８Ａ９７７，该电路具有５种编码功能，其中Ｆ／Ｂ用于控制伺服电动机的前进、后退;Ｌ／Ｒ用于控制伺服电动机的左转、右转；ｔｕｒｂｏ用于加速。

解调无线接收电路部分的解码电路可以使用ＰＴ８Ａ９７８集成电路芯片来完成，后的ＲＦ信号在ＰＴ８Ａ９９６中被放大和滤波，然后得到基带信号。

当系统在对该信号进行取样后，解码逻辑便可以提取Ｆ／Ｂ、Ｌ／Ｒ和来自接收信号的功能位，同时输出相应的前进、后退、左转、右转和加速功能所用的控制电平。

为了满足玩具遥控车的安全需要，同时还应为伺服电机设计过载保护电路。

３ＰＴ８Ａ９７７／９７８的主要性能结构ＰＴ８Ａ９７７／９７８是配套使用的无线遥控编解码集成电路，它们都有５个管脚，对应于５种编／解码功能。

根据外形封装的区别，ＰＴ８Ａ９７７／９７８分别各有３种序列号，其系列产品如表１所列。

ＰＴ８Ａ９７７／９７８具有遥控车的完整控制功能，它们的工作电压为２．５～５．０Ｖ，当无任何功能键按下时，芯片将自动断电，片上振荡器停止工作，从而减少工作电流。

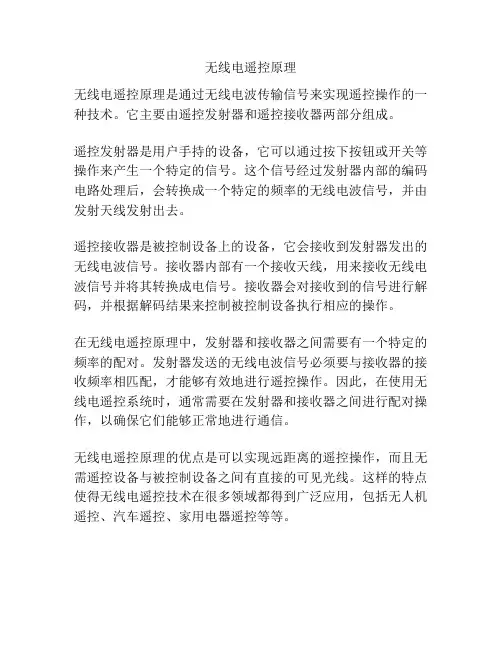

无线电遥控原理
无线电遥控原理是通过无线电波传输信号来实现遥控操作的一种技术。

它主要由遥控发射器和遥控接收器两部分组成。

遥控发射器是用户手持的设备，它可以通过按下按钮或开关等操作来产生一个特定的信号。

这个信号经过发射器内部的编码电路处理后，会转换成一个特定的频率的无线电波信号，并由发射天线发射出去。

遥控接收器是被控制设备上的设备，它会接收到发射器发出的无线电波信号。

接收器内部有一个接收天线，用来接收无线电波信号并将其转换成电信号。

接收器会对接收到的信号进行解码，并根据解码结果来控制被控制设备执行相应的操作。

在无线电遥控原理中，发射器和接收器之间需要有一个特定的频率的配对。

发射器发送的无线电波信号必须要与接收器的接收频率相匹配，才能够有效地进行遥控操作。

因此，在使用无线电遥控系统时，通常需要在发射器和接收器之间进行配对操作，以确保它们能够正常地进行通信。

无线电遥控原理的优点是可以实现远距离的遥控操作，而且无需遥控设备与被控制设备之间有直接的可见光线。

这样的特点使得无线电遥控技术在很多领域都得到广泛应用，包括无人机遥控、汽车遥控、家用电器遥控等等。

无线开关的原理无线开关是一种将开关与控制器或执行器无线连接的设备，它可以通过无线电波传输信号来控制灯光、电器等设备的开关。

无线开关具有省电、无线、灵活等优点，广泛应用于家庭、办公室、商场等场所中。

无线开关的原理主要包括无线通信原理、传感器原理和电路原理等方面。

一、无线通信原理无线开关通过无线电波传输信号完成设备控制。

无线电波是由振荡电流产生的电磁波，它是在真空或其他介质中传播的。

无线电波的频率范围很广，从几赫兹到几百千兆赫范围内都有。

当前，无线电波主要应用于低频、高频、超高频、甚高频、特高频和毫米波等频段的无线通信。

在无线开关中，常用的无线通信技术包括红外线通信、射频通信和蓝牙通信等。

红外线通信是指利用红外线传输数据的无线通信方式。

它主要应用于遥控电视、DVD、空调以及家庭影院等设备。

射频通信是指利用射频信号进行无线通信的方式。

射频通信的频率范围较广，常用的频段有315MHz、433MHz、2.4GHz等。

不同频段的射频通信具有不同的传输距离和传输速率。

蓝牙通信是一种短距离无线通信技术，它的主要应用领域是手机、耳机、音箱和智能家居等设备。

二、传感器原理无线开关中的传感器可以感测物体的位置、温度、湿度、光线等参数，并通过无线电波将这些信息传输到控制器中。

当前，常用的传感器技术主要包括电阻式传感器、电容式传感器、热敏电阻传感器、红外线传感器、光敏传感器等。

电阻式传感器是利用电阻变化来检测物体位置的传感器。

其工作原理是在传感器的两端设置电极，然后将电极连接到一定电压下，并将传感器固定在物体表面。

当物体位置变化时，传感器上的电阻值也会发生变化。

电容式传感器是利用电容变化来检测物体位置的传感器。

其工作原理是在传感器上设置两个金属板，然后将金属板连接到一定电压下。

当物体靠近电容器时，两个金属板之间的电容值会发生变化，从而产生不同的信号。

热敏电阻传感器是一种利用温度敏感电阻感测温度的传感器。

其工作原理是在传感器上设置一个电阻元件，当电阻元件温度发生变化时，电阻值也会发生变化，从而产生不同的信号。

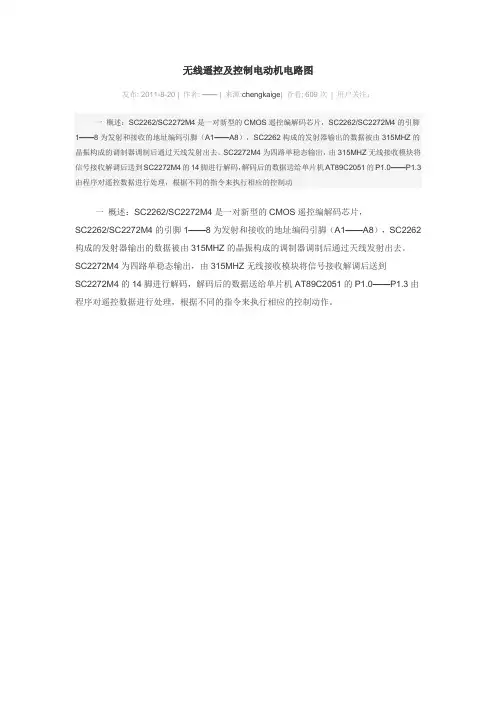

无线遥控及控制电动机电路图发布: 2011-8-20 | 作者: —— | 来源:chengkaige| 查看: 609次| 用户关注：一概述：SC2262/SC2272M4是一对新型的CMOS遥控编解码芯片，SC2262/SC2272M4的引脚1——8为发射和接收的地址编码引脚（A1——A8），SC2262构成的发射器输出的数据被由315MHZ的晶振构成的调制器调制后通过天线发射出去。

SC2272M4为四路单稳态输出，由315MHZ无线接收模块将信号接收解调后送到SC2272M4的14脚进行解码，解码后的数据送给单片机AT89C2051的P1.0——P1.3由程序对遥控数据进行处理，根据不同的指令来执行相应的控制动一概述：SC2262/SC2272M4是一对新型的CMOS遥控编解码芯片，SC2262/SC2272M4的引脚1——8为发射和接收的地址编码引脚（A1——A8），SC2262构成的发射器输出的数据被由315MHZ的晶振构成的调制器调制后通过天线发射出去。

SC2272M4为四路单稳态输出，由315MHZ无线接收模块将信号接收解调后送到SC2272M4的14脚进行解码，解码后的数据送给单片机AT89C2051的P1.0——P1.3由程序对遥控数据进行处理，根据不同的指令来执行相应的控制动作。

无线遥控及控制电动机电路二工作原理：如图遥控器采用由SC2262构成的315MHZ的四键制成品遥控器，遥控器上的A，B，C，D四个按键分别定义为A（上），B（下），C（停），D（模式选择）。

控制部分由接收电路、解码电路、5V电源电路、单片机系统、驱动电路、以及220V电源输入端子和控制电动机的输出端子组成。

1．接收及解码电路由315MHZ接收模块和SC2272M4组成，解码信号由SC2272M4的D0，D1，D2，D3输出。

2．主机5V电源由8——12V的电源适配器插入J1，然后经D1整流U1稳压，C1，C2，C3滤波得到5伏的直流电源。

6路6工作方式的学习型无线遥控开关使用说明书（2007版本）6路6种工作方式选择的无线遥控开关是我公司根据用户要求推出的一款人性化、理想化的实用无线控制装置。

学习功能方便用户更换遥控器，更方便用户软件更换输出端。

多种工作方式选择，更方便用户更换不同的工作方式，用于不同的场合和不同的用途。

本无线遥控开关不但适应本公司的加强型无线遥控发射器，而且兼容市场上的各种固定编码的无线遥控发射器。

不但适用于遥控发射器与接收板一对一操作，而且能够实现多路遥控器的组合控制。

对用户开放6种工作方式，使用户根据自己的需要来选择方式，不但扩大了应用范围，而且对临时更换用途提供了方便，增大了应用灵活性。

电路输出具有常闭、常开两种输出方式也方便了用户不同用途的选择。

6路无线遥控接收板的6路输出，均有状态指示灯指示工作状态，用户对其工作情况直观明了。

该无线遥控开关广泛应用到家庭中，工业控制中，对于学生学习自动化控制，启迪开发思路也是一个良好的教具。

一、6路6工作方式选择的无线遥控开关的控制分布图二、学习与设置：在无线遥控接收板未通电之前按下学习开关，接通电源，状态指示灯点亮，松开学习按键开关，状态指示灯保持点亮。

遥控器控制的顺序如上图所示的继电器顺序。

如果使用单码操作的遥控器，，当按下一个按键后，状态指示灯闪烁一次，表示此时第一路学习完毕，按下第二个按键后，状态指示灯闪烁两下表示第二路学习完毕，顺序学习完6路的遥控器操作，每路的学习均有状态指示灯闪烁对应的次数指示。

6路操作学习对码完毕，状态指示灯快速闪烁数次后，仍然保持点亮状态，此时已经进入工作方式的学习状态。

工作方式有下面功能表所示的8种方式。

用户选择一种方式后，根据方式编号找到前面学习遥控器的顺序所对应的操作按键，再次按下此按键，状态指示灯熄灭，方式学习完毕。

例如：上面使用单码按键的遥控器来对码学习，6路控制按键分别适用1、2、3、4、5、6按键，学习的顺序也按自然数顺序，此时如果选用工作方式6，则再按一下“6”按键即可。

无线遥控开关电路图及原理随着社会进步，无线遥控开关被大量的使用，无线遥控开关是采用高科技的射频识别技术设计制作，用无线遥控开关设备控制各类灯饰、家电、门、窗帘等家居用品，是一种新型智能化开关，可对室内灯具、家电等进行无线控制，操作简单方便，性能稳定可靠，受到广大消费者喜爱和追捧，下面就是小编对无线遥控开关原理的具体介绍。

>随着社会不断发展，科技技术也在不断提升，现在无线遥控开关被大量的使用于我们日常生活中各个角落，例如：家庭、酒店、商场、医院、仓库、办公室等场所用于灯饰照明控制及其它用途电器控制，相信大家对于无线遥控开关并不陌生，但大多数人对于无线遥控开关工作原理都不是很了解，下面小编就对无限遥控开关进行具体介绍，希望对大家有所借鉴作用。

在了解无线遥控开关原理之前，我们先来了解一下无线遥控开关功能，无线遥控开关在设计制作上采用射频识别技术，无方向性，与其它同型号产品间不会造成任何影响和干扰，具有高保密性、性能稳定、功耗低、存储量大、使用方便，可以让灯具同时或个别进行开光，开关和遥控器不必配套购买，用户可自由选配，误码率低，抗干扰能力强。

无线遥控开关安装异常简单方便，不需要接零线，也不需要对灯饰电器进行任何改动，可直接替换原有开关，电网停电后再来电，开关会自动处于关闭状态，避免浪费不必要的电能，可以集中控制全家所有的智能遥控开关。

在款式设计上也是多种多样，可供选择面非常广泛，可以将无线遥控开关与传统机械开关进行结合使用，方便简单。

无线遥控开关-原理无线遥控开关是由发射器和接收器两者组合而成，发射器将控制者的控制按键经过编码，调制到射频信号上进行发射出无线信号，也可以说成是一个编码器。

而接收器是将接收到的无线信号进行编码信号再解码，得到与控制按键相对应的信号，然后去控制相应的电路工作了，也被称为解码器。

随着科技进步无线遥控开关在工业控制和无线智能家居领域都得到了广泛使用。

无线遥控开关-分类由于科技进步无线遥控开关种类和功能繁多，按传输控制指令信号的载体分可以分为为：无线电遥控、超声波遥控、红外线遥控，按信号的编码方式不同可以分为：频率编码和脉冲编码，按传输通道数可以分为：多通道遥控和单通道，按同一时间能够传输的指令数目不同可以分为：单路和多路遥控，按指令信号对被控目标的控制技术可以分为：开关型比例型遥控。

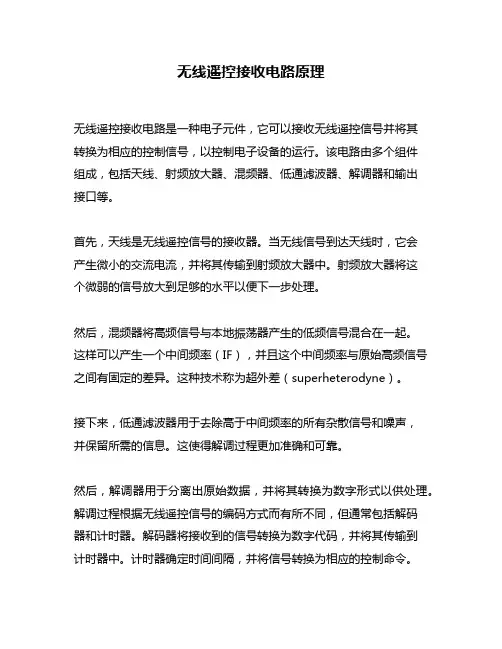

无线遥控接收电路原理
无线遥控接收电路是一种电子元件，它可以接收无线遥控信号并将其
转换为相应的控制信号，以控制电子设备的运行。

该电路由多个组件
组成，包括天线、射频放大器、混频器、低通滤波器、解调器和输出
接口等。

首先，天线是无线遥控信号的接收器。

当无线信号到达天线时，它会
产生微小的交流电流，并将其传输到射频放大器中。

射频放大器将这
个微弱的信号放大到足够的水平以便下一步处理。

然后，混频器将高频信号与本地振荡器产生的低频信号混合在一起。

这样可以产生一个中间频率（IF），并且这个中间频率与原始高频信号之间有固定的差异。

这种技术称为超外差（superheterodyne）。

接下来，低通滤波器用于去除高于中间频率的所有杂散信号和噪声，
并保留所需的信息。

这使得解调过程更加准确和可靠。

然后，解调器用于分离出原始数据，并将其转换为数字形式以供处理。

解调过程根据无线遥控信号的编码方式而有所不同，但通常包括解码
器和计时器。

解码器将接收到的信号转换为数字代码，并将其传输到
计时器中。

计时器确定时间间隔，并将信号转换为相应的控制命令。

最后，输出接口将控制命令传输到被控制的电子设备中。

这个接口可
以是一个继电器、晶体管或其他类型的开关，它可以打开或关闭电路，以实现所需的操作。

总之，无线遥控接收电路是一种复杂的电子元件，它能够接收和处理
无线遥控信号，并将其转换为可靠和准确的控制命令。

这种技术已经
广泛应用于家庭娱乐、汽车、安全系统和其他领域。

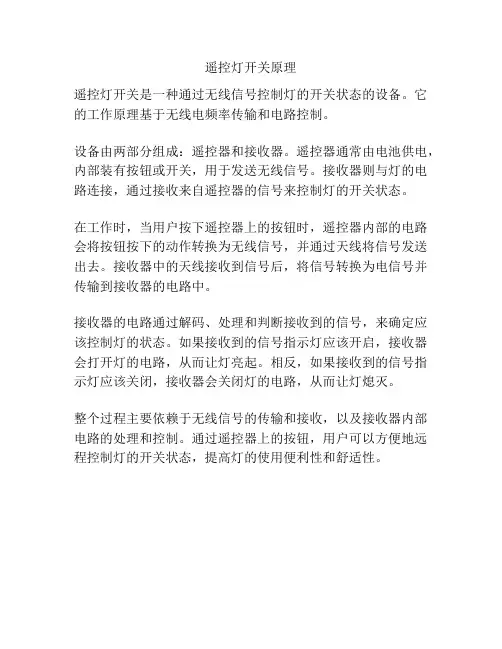

遥控灯开关原理
遥控灯开关是一种通过无线信号控制灯的开关状态的设备。

它的工作原理基于无线电频率传输和电路控制。

设备由两部分组成：遥控器和接收器。

遥控器通常由电池供电，内部装有按钮或开关，用于发送无线信号。

接收器则与灯的电路连接，通过接收来自遥控器的信号来控制灯的开关状态。

在工作时，当用户按下遥控器上的按钮时，遥控器内部的电路会将按钮按下的动作转换为无线信号，并通过天线将信号发送出去。

接收器中的天线接收到信号后，将信号转换为电信号并传输到接收器的电路中。

接收器的电路通过解码、处理和判断接收到的信号，来确定应该控制灯的状态。

如果接收到的信号指示灯应该开启，接收器会打开灯的电路，从而让灯亮起。

相反，如果接收到的信号指示灯应该关闭，接收器会关闭灯的电路，从而让灯熄灭。

整个过程主要依赖于无线信号的传输和接收，以及接收器内部电路的处理和控制。

通过遥控器上的按钮，用户可以方便地远程控制灯的开关状态，提高灯的使用便利性和舒适性。

双向可控硅MAC97A6的电路应用MAC97A6为小功率双向可控硅（双向晶闸管），最多应用于电风扇速度控制或电灯的亮度控制，市场上流行的“电脑风扇”或“电子程控风扇”，不外乎是用集成电路控制器与老式风扇相结合的新一代产品。

这里介绍的电路就是利用一块市售的专用集成电路RY901及MAC97A6，将普通电扇改装为具有多功能的高档电扇，很适宜无线电爱好者制作与改装。

这种新型IC的主要特点是：（1）集开关、定时、调速、模拟自然风为一体，外围元件少、电路简单、易于制作；（2）省掉了体积较大的机械定时器和调速器，采用轻触式开关和电脑控制脉冲触发，因而无机械磨损，使用寿命长；（3）各种动作电脑程序具备相应的发光管指示，耗电量少，体积小，重量轻，显示直观，便于操作；（4）适合开发或改造成多路家电的定时控制等。

RY901采用双列直插式16脚塑封结构，为低功耗CMOS集成电路。

其外形、引出脚排列及各脚功能如图1所示。

工作原理典型应用电路如图2所示（[url=/ad/ykkz/fsdlkz.rar]点击下载原理图[/url] ）。

市电220V 由C1、R1降压VD9稳压，经VD10、C2整流滤波后, 提供5V－6V左右的直流电源作为RY901IC组成的控制器电压。

在刚接通电源时，电脑控制器暂处于复位（静止）状态，面板上所有发光二极管VD1－VD8均不亮，电风扇不转。

若这时每按动一次风速选择键SB3，可依次从IC的11－13脚输出控制电平（脉冲信号），经发光管VDl－VD3和限流电阻R2－R4，分别触发双向晶闸管VS1－VS3的G极，用以控制它的导通与截止，再经电抗器L进行阻抗变换，即可按强风、中风、弱风、强风……的顺序来改变其工作状态，并且风速指示管VD1－VD3（红色）对应点亮或熄灭；当按风型选择键SB4，电风扇即按连续风（常风）、阵风（模拟自然风）、连续风……的方式循环改变其工作状态，在连续风状态下，风型指示管VD4（黄色）熄灭，在阵风状态下，VD4闪光；当按动定时时间选择键SB2，定时指示管VD5－VD8依次对应点亮或熄灭，即每按动一次SB2，可选择其中一种定时时间，共有0.5、l、2、4小时和不定时5种工作方式供选择。

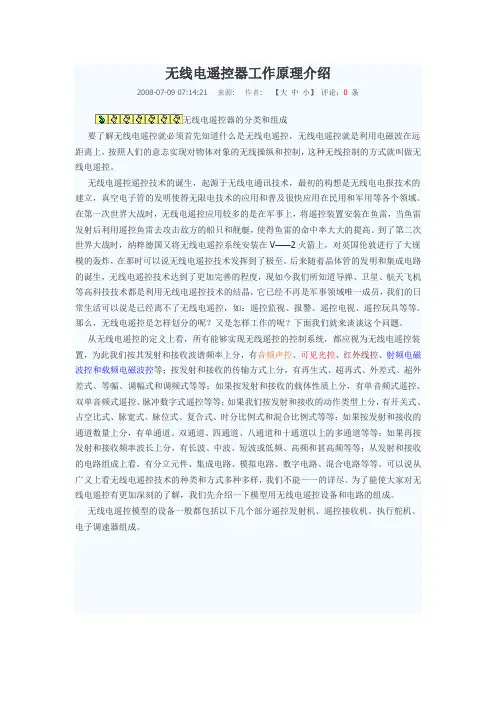

无线电遥控器工作原理介绍2008-07-09 07:14:21 来源: 作者: 【大中小】评论：0条无线电遥控器的分类和组成要了解无线电遥控就必须首先知道什么是无线电遥控，无线电遥控就是利用电磁波在远距离上，按照人们的意志实现对物体对象的无线操纵和控制，这种无线控制的方式就叫做无线电遥控。

无线电遥控遥控技术的诞生，起源于无线电通讯技术，最初的构想是无线电电报技术的建立，真空电子管的发明使得无限电技术的应用和普及很快应用在民用和军用等各个领域。

在第一次世界大战时，无线电遥控应用较多的是在军事上，将遥控装置安装在鱼雷，当鱼雷发射后利用遥控鱼雷去攻击敌方的船只和舰艇，使得鱼雷的命中率大大的提高。

到了第二次世界大战时，纳粹德国又将无线电遥控系统安装在V——2火箭上，对英国伦敦进行了大规模的轰炸，在那时可以说无线电遥控技术发挥到了极至。

后来随着晶体管的发明和集成电路的诞生，无线电遥控技术达到了更加完善的程度，现如今我们所知道导弹、卫星、航天飞机等高科技技术都是利用无线电遥控技术的结晶，它已经不再是军事领域唯一成员，我们的日常生活可以说是已经离不了无线电遥控，如：遥控监视、报警、遥控电视、遥控玩具等等。

那么，无线电遥控是怎样划分的呢？又是怎样工作的呢？下面我们就来谈谈这个问题。

从无线电遥控的定义上看，所有能够实现无线遥控的控制系统，都应视为无线电遥控装置，为此我们按其发射和接收波谱频率上分，有音频声控、可见光控、红外线控、射频电磁波控和载频电磁波控等；按发射和接收的传输方式上分，有再生式、超再式、外差式、超外差式、等幅、调幅式和调频式等等；如果按发射和接收的载体性质上分，有单音频式遥控、双单音频式遥控、脉冲数字式遥控等等；如果我们按发射和接收的动作类型上分，有开关式、占空比式、脉宽式、脉位式、复合式、时分比例式和混合比例式等等；如果按发射和接收的通道数量上分，有单通道、双通道、四通道、八通道和十通道以上的多通道等等；如果再按发射和接收频率波长上分，有长波、中波、短波或低频、高频和甚高频等等；从发射和接收的电路组成上看，有分立元件、集成电路、模拟电路、数字电路、混合电路等等。

12路12工作方式的学习型无线遥控开关使用说明书（2007版本）12路12种工作方式选择的无线遥控开关是我公司根据用户要求推出的一款人性化、理想化的实用无线控制装置。

学习功能方便用户更换遥控器，更方便用户软件更换输出端。

多种工作方式选择，更方便用户更换不同的工作方式，用于不同的场合和不同的用途。

本无线遥控开关不但适应本公司的加强型无线遥控发射器，而且兼容市场上的各种固定编码的无线遥控发射器。

不但适用于遥控发射器与接收板一对一操作，而且能够实现多路遥控器的组合控制。

对用户开放12种工作方式，使用户根据自己的需要来选择方式，不但扩大了应用范围，而且对临时更换用途提供了方便，增大了应用灵活性。

电路输出具有常闭、常开两种输出方式也方便了用户不同用途的选择。

12路无线遥控接收板的12路输出，均有状态指示灯指示工作状态，用户对其工作情况直观明了。

该无线遥控开关广泛应用到家庭中，工业控制中，对于学生学习自动化控制，启迪开发思路也是一个良好的教具。

一、12路12工作方式选择的无线遥控开关的控制分布图二、学习与设置：在无线遥控接收板未通电之前按下学习开关，接通电源，状态指示灯点亮，松开学习按键开关，状态指示灯保持点亮。

遥控器控制的顺序如上图所示的继电器顺序。

如果使用单码操作的遥控器，，当按下一个按键后，状态指示灯闪烁一次，表示此时第一路学习完毕，按下第二个按键后，状态指示灯闪烁两下表示第二路学习完毕，顺序学习完12路的遥控器操作，每路的学习均有状态指示灯闪烁对应的次数指示。

12路操作学习对码完毕，状态指示灯快速闪烁数次后，仍然保持点亮状态，此时已经进入工作方式的学习状态。

工作方式有下面功能表所示的12种方式。

用户选择一种方式后，根据方式编号找到前面学习遥控器的顺序所对应的操作按键，再次按下此按键，状态指示灯熄灭，方式学习完毕。

例如：上面使用单码按键的遥控器来对码学习，12路控制按键分别使用1、2、3、4、5、6、7、8、9、10、11、12按键，学习的顺序也按自然数顺序，此时如果选用工作方式6，则再按一下“6”按键即可。

4路4工作方式的学习型无线遥控开关使用说明书（2007版本）4路4种工作方式选择的无线遥控开关是我公司根据用户要求推出的一款人性化、理想化的实用无线控制装置。

学习型功能方便用户更换遥控器，更方便用户软件更换输出端，更方便用户更换工作方式。

本无线遥控开关不但适应本公司的加强型无线遥控发射器，而且兼容市场上的各种固定编码的无线遥控发射器。

不但适用于遥控发射器与接收板一对一操作，而且能够实现一遥（遥控器）多控（多路控制）的组合控制。

对用户开放4种工作方式，使用户根据自己的需要来选择方式，不但扩大了应用范围，而且为临时更换应用创造了条件，同时为今后的其他用途增大了应用灵活性。

电路输出具有常闭、常开两种输出方式也方便了用户不同用途的选择。

该无线遥控开关广泛应用到家庭中，工业控制中，对于学生学习自动化控制，启迪开发思路也是一个良好的教具。

一、4路4工作方式选择的无线遥控开关的控制分布图二、学习与设置：在无线遥控接收板未通电之前按下学习开关，接通电源，状态指示灯点亮，松开学习按键开关，状态指示灯保持点亮。

遥控器控制的顺序如上图所示的继电器顺序。

如果使用单码操作的遥控器，，当按下一个按键后，状态指示灯闪烁一次，表示此时第一路学习完毕，按下第二个按键后，状态指示灯闪烁两下表示第二路学习完毕，顺序学习完4路的遥控器操作，每路的学习均有状态指示灯闪烁对应的次数指示。

4路学习完毕，状态指示灯快速闪烁数次后，仍然保持点亮状态，此时已经进入工作方式的学习状态。

工作方式见下面表中的4种方式。

用户根据选定的工作方式号，在此输入上面学习顺序对应的按键，状态指示灯熄灭，方式学习完毕。

例如：上面使用按自然顺序来学习，4路控制按键分别使用1、2、3、4按键，此时如果选用工作方式2,则按上面的学习顺序2,也就是按键2再次按一下即可。

如果学习顺序为4、3、2、1按键，此时选择工作方式2,需要按按键3即可。

对于使用多位遥控器的双码进行学习，其学习方法与上面相同，只不过操作的时候需要按下两位编码才学习一路。

无线开关的原理无线开关是一种新型的开关设备，它的原理是通过无线电波实现信号传输，从而实现对电器的控制。

与传统的有线开关相比，它的安装和使用都更加方便，而且不受线路长度和布局的限制，是一种非常实用的智能化家居设备。

无线开关主要由两部分组成：发射器和接收器。

发射器是一个手持装置，通常由电池供电，可以通过按钮、开关等方式发送无线电信号。

接收器是安装在电器上的设备，用于接收发射器发送的信号，从而实现对电器的控制。

无线开关的原理就是利用这两个部分之间的信号传输实现开关的控制。

无线开关的应用范围非常广泛，可以用于室内照明、电视、空调等家电的控制，也可以用于室外灯光、安防设备等领域。

它的使用不仅方便，而且还可以提高家居的安全性和舒适度。

例如，如果晚上睡觉时忘记关灯，可以通过无线开关的遥控器远程关闭灯光，避免了起床的麻烦；在外出期间，通过无线开关可以控制室内灯光，营造出有人在家的假象，提高家居的安全性。

无线开关的使用非常简单，只需要按下遥控器上的按钮就可以实现对电器的操作。

而且无线开关的遥控距离比较远，一般可以达到几十甚至上百米的距离，因此可以避免人们在操作时离电器过近，避免了因操作不当导致的安全问题。

无线开关也有一些缺点，其中最主要的是信号干扰的问题。

由于无线电波会受到其他设备的干扰，特别是当无线开关遥控器的信号与其他设备的信号频率相同时，就会出现信号干扰，导致无法正常操作。

另外，无线开关的电池寿命相对较短，需要定期更换电池。

无线开关是一种非常实用的家居设备，它的原理是通过无线电波实现信号传输，从而实现对电器的控制。

虽然它存在一些缺陷，但是它的使用便捷性和安全性还是得到了广泛的认可，相信在未来的家居生活中，它将会扮演着越来越重要的角色。

制作无线遥控模块的原理无线遥控模块一般由发送端和接收端组成，其原理如下：1. 发送端原理：发送端是通过某种方式将指令转换成无线信号，并通过天线发射出去。

常见的原理有：- 调幅（Amplitude Modulation, AM）：通过调制载波的幅度来表示指令信息，一般采用简单的AM电路或集成芯片实现。

- 调频（Frequency Modulation, FM）：通过调制载波的频率来表示指令信息，一般采用FM发射芯片实现。

- 调相（Phase Modulation, PM）：通过调制载波的相位来表示指令信息，一般采用PLL（Phase-Locked Loop）芯片实现。

发送端一般包含一个微控制器或是编码器，用于解析用户输入的指令，然后将解析出的指令信号通过上述方法调制到一个射频载波波形上，再经过功率放大器放大后，由天线发射出去。

2. 接收端原理：接收端主要负责将无线信号解调出来，还原出原始的指令信息。

常见的原理有：- 调幅解调（AM Demodulation）：通过利用振荡电路产生一个参考振荡信号，并将接收到的调幅信号与参考信号进行解调，得到原始的指令信号。

- 调频解调（FM Demodulation）：通过利用追踪敏感解调器或鉴频器对接收到的调频信号进行解调，得到原始的指令信号。

- 调相解调（PM Demodulation）：通过利用鉴相器对接收到的调相信号进行解调，得到原始的指令信号。

接收端一般包含一个微控制器或解码器，用于解析接收到的信号，还原出原始的指令信号。

解析过程一般是根据事先约定好的协议和编码方式进行。

解码器根据解析出的指令信号产生相应的控制信号，用于控制被遥控对象（比如电器设备）的行为。

无线开关原理
无线开关原理是一种通过无线信号进行开关控制的方法。

它的工作原理可以简单描述为以下几个步骤：
1. 发送信号：无线开关中的发送器会产生一种特定频率的无线信号。

2. 信号传输：该无线信号会通过空气或其他介质传输到接收器。

3. 接收信号：接收器会接收到发送器发送的信号。

4. 解码信号：接收器内部的解码器会对接收到的信号进行解码，以获取有效的控制信息。

5. 控制操作：解码后的信号将被用于控制开关的状态。

例如，如果接收到的信号是“开”信号，则开关会打开；反之，如果接收到的是“关”信号，则开关会关闭。

无线开关原理的关键在于发送器和接收器之间的通信。

发送器通常由一个无线发射模块和一个信号控制电路组成，可以通过电子元件如晶体管或集成电路来实现。

接收器则由一个无线接收模块和一个信号解码电路组成，能够接收和解码发送器发送的信号。

无线开关原理的优点之一是可以实现远程控制，不受物理接触的限制。

它可以应用于家庭、办公室、工厂等多个场景，实现方便灵活的电器控制。

然而，由于无线信号的传输受到环境因素的影响，如距离、障碍物等，可能会造成信号弱化或干扰。

因此，在实际应用中，需要合理规划无线开关的位置，并确保信号的稳定传输。

总的来说，无线开关原理通过发送和接收无线信号来实现开关的控制。

它提供了一种灵活、方便的解决方案，广泛应用于各个领域。
