PT2272无线遥控开关的工作原理及调试安装

PT2262/PT2272 是台湾普城公司生产的一种CMOS 工艺制造的低功耗低价位通用编解码电路，PT2262/PT2272 最多可有12 位(A0-A11)三态地址端管脚(悬在空中,接高电平,接低电平),任意组合可提供531441 地址码,PT2262 最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17 脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262 发出的编码信号由：地址码、数据码、同步码组成一个完备的码字，解码芯片PT2272 接收到信号后，其地址码经过两次比较核对后，VT 脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262 不接通电源，其17 脚为低电平，以是315MHz 的高频发射电路不工作，当有按键按下时，PT2262 患上电工作，其第17 脚输出经调制的串行数据信号，当17 脚为高电平时期315MHz 的高频发射电路起振并发射等幅高频信号，当17 脚为低平时期315MHz 的高频发射电路停止振动，以是高频发射电路完全收控于PT2262 的17 脚输出的数字信号，从而对高频电路完成幅度键控（ASK 调制）相当于调制度为100％的调幅。

PT2262/PT2272 特点CMOS 工艺制造，低功耗外部元器件少RC 振动电阻工作电压范围宽：2.6-15v数据最多可达6位地址码最多可达531441 种PT2262引脚功能图：PT2262常用震荡电阻（直接接在OSC1-OSC2端）：1.2M 1.5M2.2M3.3M4.7M与编码芯片PT2262相对应的解码芯片PT2272震荡电阻参见百度词条PT2272PT2272 解码芯片有不同的后缀，表示不同的功能，有L4/M4/L6/M6 之分，其中L 示锁存输出，数据只要成功接收就能一直保持对应的电平状态，直到下次遥控数据变样时改变。

M 表示非锁存输出，数据脚输出的电平是瞬时的而且和发射端是否发射相对应，可以用于类似点动的控制。

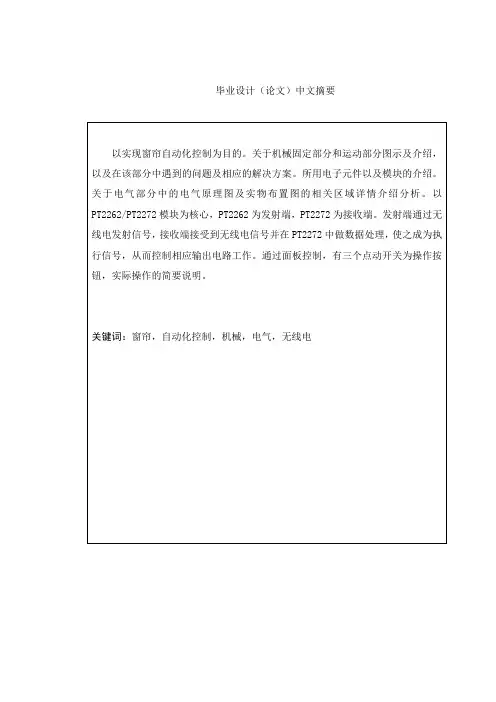

毕业设计（论文）中文摘要目录1 绪论 (1)1.1 机电一体化技术 (1)2 基于PT2262/PT2272的无线遥控窗帘设计 (4)2.1 运动模式 (4)2.2 系统主要组成部件 (4)3 机械构造及原理 (5)3.1 机械部分介绍 (5)3.2 关于系统中遇到的问题及相关的解决方案 (8)4 电气组成及原理 (8)4.1 电子元件及模块 (8)4.2 电气部分介绍 (27)5 操作说明 (31)5.1 流程图 (31)5.2 操作面板及操作介绍 (32)结论 (33)致谢 (33)参考文献 (33)1绪论1.1 机电一体化技术机电一体化技术是在以微型计算机为代表的微电子技术、信息技术迅速发展向机械工业领域迅猛渗透并与机械电子技术深度结合的现代工业的基础上，综合应用机械技术、微电子技术、信息技术、自动控制技术、传感测试技术、电力电子技术、接口技术及软件编程技术等群体技术，从系统理论出发根据系统功能目标和优化组织结构目标，以智力、动力、结构、运动和感知组成要素为基础，对各组成要素及其间的信息处理，接口耦合，运动传递，物质运动，能量变换进行研究，使得整个系统有机结合与综合集成，并在系统程序和微电子电路的有序信息流控制下，形成物质的和能量的有规则运动，在高功能、高质量、高精度、高可靠性、低能耗等诸方面实现多种技术功能复合的最佳功能价值系统工程技术。

1.1.1 构成及特点机电一体化产品的功能是通过其内部各组成部分功能的协调和综合来共同实现的。

从其结构来看，机电一体化产品具有自动化、智能化和多功能的特性，而实现这种多功能一般需要机电一体化产品具备五种内部功能，即主功能、动力功能、检测功能、控制功能和执行功能，而实现这些功能的各个组成部分及其技术就构成了机电一体化产品的总体或系统。

a 机械系统机电一体化产品的机械系统包括机身、框架、机械传动和联接等机械部分。

这部分是实现产品功能的基础，因此对机械结构提出了更高的要求，需在结构、材料、工艺加工。

PT2262PT2272编解码集成电路原理说明编解码集成电路是一种用于无线遥控器控制系统的集成电路，其中PT2262是编码器，PT2272是解码器。

编码器将输入的数据编码成一串二进制数据，而解码器将接收的数据解码成原始数据。

这种编解码器组合广泛应用于门禁系统、遥控器、汽车防盗系统等领域。

PT2262编码器的工作原理是将输入的数据通过编码算法转换成一串二进制数据，并通过无线信号发送出去。

编码器通常包含多路编码输入端口，可以接收多个控制信号，并将它们组合成一个二进制数据包。

这样的设计可以实现多功能遥控器，每个按键对应一个不同的编码输出。

PT2272解码器的工作原理是接收来自编码器的二进制数据包，并解码成原始数据信号输出。

解码器通常包含一个接收端口和多个输出端口，每个输出端口对应一个控制信号。

解码器内置了解码算法，可以准确还原编码器端输入的控制信号。

PT2262编码器和PT2272解码器之间配合使用时，可以实现无线遥控器控制系统的功能。

用户通过按下遥控器上的按键发送控制信号，编码器将该信号编码成二进制数据并发送给解码器，解码器将接收到的数据解码成原始控制信号输出。

这样就可以实现通过无线信号控制门禁系统、汽车防盗系统等设备的功能。

编解码集成电路具有体积小、功耗低、成本低等优点，适合用于需要远距离无线控制的应用场景。

PT2262和PT2272是一对经典的编解码器芯片，广泛应用于消费电子产品、工业自动化领域等。

通过学习这些编解码集成电路的原理，可以帮助我们深入理解遥控器控制系统的工作原理，并且可以在实际应用中对其进行合理的设计和使用。

总的来说，PT2262编码器和PT2272解码器的原理是基于数字信号处理技术，实现了数字信号的编解码转换，从而实现了远距离无线遥控系统的功能。

这两款集成电路有着简单易用、稳定可靠的特点，是无线遥控器领域的重要组成部分。

通过学习和应用这些编解码集成电路，可以提高我们对遥控器控制系统的理解和设计水平，带动无线通信和控制技本的发展。

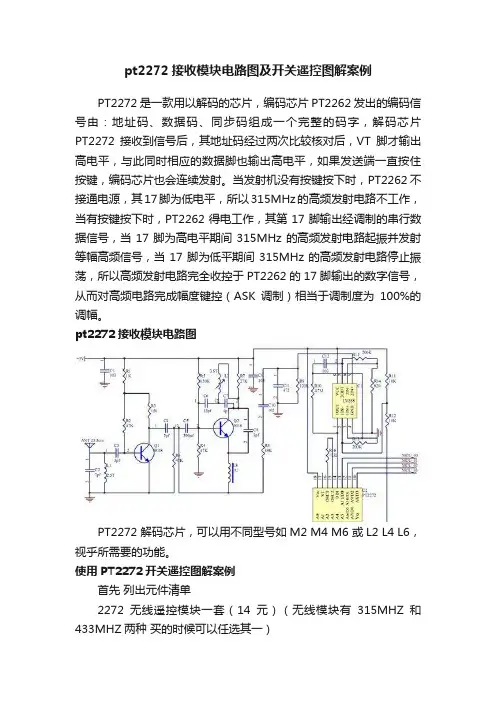

pt2272接收模块电路图及开关遥控图解案例PT2272是一款用以解码的芯片，编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100%的调幅。

pt2272接收模块电路图PT2272 解码芯片，可以用不同型号如M2 M4 M6 或L2 L4 L6，视乎所需要的功能。

使用PT2272开关遥控图解案例首先列出元件清单2272无线遥控模块一套（14元）（无线模块有315MHZ和433MHZ两种买的时候可以任选其一）L293D芯片（7元）电线若干下面这张就是我测试用的电路不是很复杂这个接收板上有个小孔要接一根23厘米左右的天线（天线的长度315M的约为23cm，433M的约为17cm）；下面这个是电路图，左面是无线模块的接收板，右面是L293D芯片。

图中无线模块的GND接电池的负，5V接5V电源，D0和D1为一组开关，D2和D3为一组开关，分别接到L293D芯片的2、7、10、15脚，控制两组电机的正反转。

L293D芯片的1、8、9脚都接5V电源，4、5、12、13脚接电池负极，3、6脚和11、14脚分别接两组电机，16脚接4.5V到36V的电源，用来给电机供电，电压越高，电机转速越快。

关于电源的选择可以用两块锂电池串联，然后接到16脚给电机供电，然后分出一路串联3个二极管，把电压降到5V，接到需要接5V电压的地方。

PT2262,2272无线发射接收芯片这是一种目前用途非常广泛的200米四键遥控模块，常用于报警器设防、车库门遥控、摩托车、汽车的防盗报警等，这类用途要求遥控器的遥控距离并不远，一般50米足够了，但要求：遥控模块价格低廉，发射机手柄体积小巧、外观精致，耗电尽可能省，工作稳定可靠。

这里提供的发射机体积非常小巧，体积只有58x38x8毫米，采用桃木花纹的优质塑料外壳，带保险盖，防止误碰按键，天线拉出时长13厘米，遥控器只有20克。

上图为发射器外形，面板上有A、B、C、D四位操纵按键及一个发射指示灯。

发射机内部采用进口声表谐振器稳频，频率一致性非常好，稳定度极高，工作频率315MHZ频率稳定度优于10－5，使用中无需调整频点，特别适合多发一收等无线电遥控系统使用，而目前市场上的无线电遥控模块一般仍采用LC振荡器，稳定度及一致性较差，即使采用高品质微调电容，温度变化及震动也很难保证已调试好的频点不会发生偏移，造成发射距离缩短。

接收模块采用SMD贴片工艺制造生产，为超再生接收方式，它内含放大整形及解码电路，使用极为方便。

1、天线输入端有选频电路，而不依赖1/4波长天线的选频作用，控制距离较近时可以剪短甚至去掉外接天线92、接收电路自身辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。

3、接收机采用高精度带骨架的铜芯电感将频率调整到315M后封固，这与采用可调电容调整接收频率的电路相比，温度、湿度稳定性及抗机械振动性能都有极大改善。

可调电容调整精度较低，只有3/4圈的调整范围，而可调电感可以做到多圈调整。

可调电容调整完毕后无法封固，因为无论导体还是绝缘体，各种介质的靠近或侵入都会使电容的容量发生变化，进而影响接收频率。

另外未经封固的可调电容在受到振动时定片和动片之间发生位移；温度变化时热胀冷缩会使定片和动片间距离改变；湿度变化因介质变化改变容量；长期工作在潮湿环境中还会因定片和动片的氧化改变容量，这些都会严重影响接收频率的稳定性，而采用可调电感就可解决这些问题，因为电感可以在调整完毕后进行封固，绝缘体封固剂不会使电感量发生变化，而且由于采用贴片工艺，所以即使强烈震动也不必担心接收频点漂移，接收电路的接收带宽约500KHz，产品出厂时已经将中心频率调整在315MHz，接收芯片上的微调电感约有5MHz频率的可调范围，使用时不要轻易变动，以免影响性能。

一、实验目的本次实验旨在通过搭建开关遥控系统，学习遥控技术的基本原理，掌握无线遥控信号的发射与接收，以及通过控制电路实现对开关状态的远程控制。

通过实验，加深对无线通信原理、电路设计以及编程控制的理解。

二、实验器材1. 发射模块：使用PT2272无线遥控模块一套，频率为315MHz。

2. 接收模块：使用PT2272无线遥控接收模块一套，频率为315MHz。

3. 开关控制电路：包括L293D芯片、电机、开关、电阻、电容等。

4. 电源：锂电池、稳压器等。

5. 连接导线、焊接工具等。

三、实验原理1. 无线遥控发射原理：通过按键控制发射模块，将按键信号转换为编码信号，通过调制器调制后，由发射天线发射出去。

2. 无线遥控接收原理：接收模块接收发射模块发射的调制信号，通过解调器解调出编码信号，然后由解码器解码出对应的控制信号，控制开关电路的动作。

3. 开关控制电路原理：接收模块解码出的控制信号输入到L293D芯片，控制电机转动，从而控制开关的开合。

四、实验步骤1. 搭建发射模块电路：- 将PT2272无线遥控模块按照电路图连接好。

- 将按键连接到发射模块的相应引脚。

- 将发射天线连接到发射模块的相应引脚。

2. 搭建接收模块电路：- 将PT2272无线遥控接收模块按照电路图连接好。

- 将接收天线连接到接收模块的相应引脚。

3. 搭建开关控制电路：- 将L293D芯片按照电路图连接好。

- 将电机连接到L293D芯片的相应引脚。

- 将开关连接到L293D芯片的相应引脚。

4. 编程：- 使用C语言编写程序，实现按键控制开关状态的逻辑。

- 编写接收模块的程序，接收遥控信号并解码。

5. 测试：- 测试发射模块是否能够发送遥控信号。

- 测试接收模块是否能够接收遥控信号并解码。

- 测试开关控制电路是否能够根据遥控信号控制开关的开合。

五、实验现象1. 当按下发射模块的按键时，接收模块能够接收到遥控信号，并解码出对应的控制信号。

2. 控制信号输入到开关控制电路后，开关能够根据控制信号的开合状态进行切换。

基于315m无线模块的PT2262/PT2272工作原理分析315M无线模块参数介绍数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～+85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

比如用PT2262或者SM5262等编码集成电路配接时，直接将它们的数据输出端第17脚接至数据模块的输入端即可。

数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。

当电压大于l2V时功耗增大，有效发射功率不再明显提高。

这套模块的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。

天线最好选用25厘米长的导线，远距离传输时最好能够竖立起来，因为无线电信号传输时收很多因素的影响，所以一般实用距离只有标称距离的一半甚至更少，这点需要开发时注意。

数据模块采用ASK方式调制，以降低功耗，当数据信号停止时发射电流降为零，数据信号与发射模块输入端可以用电阻或者直接连接而不能用电容耦合，否则发射模块将不能正常工作。

数据电平应接近数据模块的实际工作电压，以获得较高的调制效果。

发射模块最好能垂直安装在主板的边缘，应离开周围器件5mm以上，以免受分布参数影晌。

本套套件包含：一个4路非锁存输出的接收模块（M4）和一个4键木纹遥控器（编码芯片为SC2262、PT2262或PT2264，配有电池），工作频率315M，实际应用距离30-50米。

接收模块四路输出，高电平电压约为5V，电流约为2MA，可与单片对接，或加一级放大驱动继电器或小型直流电机。

接收模块下图中左从至右分别为：VT、D3、D2、D1、D0、VCC、GND引脚定义：VT 解码有效指示输出脚D0-D3 四个控制信号输出引脚+ VCC DC5V- GND 负极、地ANT 天线，用24-28CM长的导线，也可以本店购买（链接）固定码木纹四键遥控器(详情和单独购买链接)下图为遥控器PCB编码焊盘位置（三态八位地址码焊盘，接收板上也有的）编码方法说明：设置地址码的原则是：同一个系统地址码必须一致；不同的系统可以依靠不同的地址码加以区分。

至于设置什么样的地址码完全随客户喜欢。

在通常使用中，我们一般采用8位地址码和4位数据码，这时编码电路PT2262和解码PT2272的第1～8脚为地址设定脚，有三种状态可供选择：悬空、接正电源、接地三种状态，3的8次方为6561，所以地址编码不重复度为6561组，只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用，遥控模块的生产厂家为了便于生产管理，出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1～8脚设置相同即可，例如将发射机的PT2262的第1脚接地第5脚接正电源，其它引脚悬空，那么接收机的PT2272只要也第1脚接地第5脚接正电源，其它引脚悬空就能实现配对接收。

当两者地址编码完全一致时，接收机对应的D1～D4端输出约4V 互锁高电平控制信号，同时VT端也输出解码有效高电平信号。

高电平信号约为：5V 2MA，用户可将这些信号加一级放大，便可驱动继电器、功率三极管等进行负载遥控开关操纵。

PT2272-中文资料和应用PT2262/PT2272 编码解码芯片中文资料PT2262/PT2272 是台湾普城公司生产的一种CMOS 工艺制造的低功耗低价位通用编解码电路，PT2262/PT2272 最多可有12 位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平)，任意组合可提供531441 地址码,PT2262 最多可有6 位(D0-D5)数据端管脚,设定的地址码和数据码从17 脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262 发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272 接收到信号后，其地址码经过两次比较核对后，VT 脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262 不接通电源，其17 脚为低电平，所以315MHz 的高频发射电路不工作，当有按键按下时，PT2262 得电工作，其第17 脚输出经调制的串行数据信号，当17 脚为高电平期间315MHz 的高频发射电路起振并发射等幅高频信号，当17 脚为低平期间315MHz 的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262 的17 脚输出的数字信号，从而对高频电路完成幅度键控（ASK 调制）相当于调制度为100％的调幅。

PT2262/PT2272 特点l CMOS 工艺制造，低功耗l 外部元器件少l RC 振荡电阻l 工作电压范围宽：2.6-15vl 数据最多可达6 位l 地址码最多可达531441 种PT2262/PT2272 应用范围l 车辆防盗系统l 家庭防盗系统l 遥控玩具l 其他电器遥控PT2262 引脚图：在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长.PT2262 参数PT2272 解码电路引脚图：PT2262/2272 芯片的地址编码设定和修改：在通常使用中，我们一般采用8 位地址码和4 位数据码，这时编码电路PT2262 和解码PT2272 的第1～8 脚为地址设定脚，有三种状态可供选择：悬空、接正电源、接地三种状态，3 的8 次方为6561，所以地址编码不重复度为6561 组，只有发射端PT2262 和接收端PT2272的地址编码完全相同，才能配对使用，遥控模块的生产厂家为了便于生产管理，出厂时遥控模块的PT2262 和PT2272 的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262 和PT2272 的1～8 脚设置相同j就好，例如将发射机的PT2262 的第1 脚接地第5 脚接正电源，其它引脚悬空，那么接收机的PT2272 只要也第1 脚接地第5 脚接正电源，其它引脚悬空就能实现配对接收。

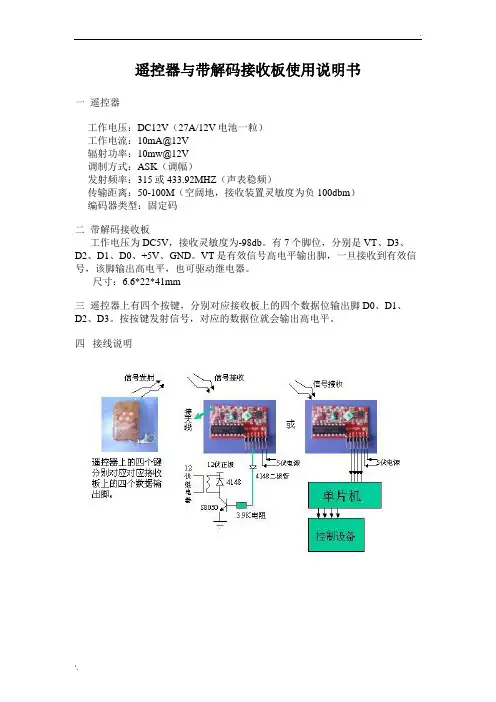

遥控器与带解码接收板使用说明书
一遥控器
工作电压：DC12V（27A/12V电池一粒）
工作电流：10mA@12V
辐射功率：10mw@12V
调制方式：ASK（调幅）
发射频率：315或433.92MHZ（声表稳频）
传输距离：50-100M（空阔地，接收装置灵敏度为负100dbm）
编码器类型：固定码
二带解码接收板
工作电压为DC5V，接收灵敏度为-98db。

有7个脚位，分别是VT、D3、D2、D1、D0、+5V、GND。

VT是有效信号高电平输出脚，一旦接收到有效信号，该脚输出高电平，也可驱动继电器。

尺寸：6.6*22*41mm
三遥控器上有四个按键，分别对应接收板上的四个数据位输出脚D0、D1、D2、D3。

按按键发射信号，对应的数据位就会输出高电平。

四接线说明
发射模块PT2262
五编码配对说明
接收模块PT2272
D0,D1,D2,D3 为按键状态输出端，当某个按键按下后，相应的数据端口就输出高电平，在这几个端口加一级放大就可以驱动继电器，功率三极管，进行负载遥控开关控制。

也可以直接连到单片机的I/O脚上，通过单片机采集数据端口状态，然后进行外部控制。

工作方式：M4（点动：按住不松手就输出，一松手就停止输出）、L4（互锁：四路同时只能有一路输出）、T4（自锁：四路相互独立输出、互不影响，按一下输出再按一下停止输出）。

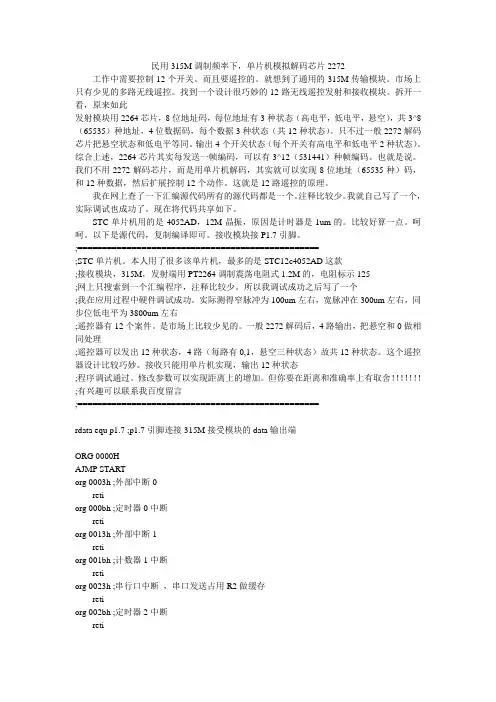

民用315M调制频率下，单片机模拟解码芯片2272工作中需要控制12个开关。

而且要遥控的。

就想到了通用的315M传输模块。

市场上只有少见的多路无线遥控。

找到一个设计很巧妙的12路无线遥控发射和接收模块。

拆开一看，原来如此发射模块用2264芯片，8位地址码，每位地址有3种状态（高电平，低电平，悬空），共3^8（65535）种地址，4位数据码，每个数据3种状态（共12种状态）。

只不过一般2272解码芯片把悬空状态和低电平等同。

输出4个开关状态（每个开关有高电平和低电平2种状态）。

综合上述，2264芯片其实每发送一帧编码，可以有3^12（531441）种帧编码。

也就是说。

我们不用2272解码芯片，而是用单片机解码，其实就可以实现8位地址（65535种）码，和12种数据，然后扩展控制12个动作。

这就是12路遥控的原理。

我在网上查了一下汇编源代码所有的源代码都是一个。

注释比较少。

我就自己写了一个，实际调试也成功了。

现在将代码共享如下。

STC单片机用的是4052AD，12M晶振，原因是计时器是1um的。

比较好算一点。

呵呵。

以下是源代码，复制编译即可。

接收模块接P1.7引脚。

;=================================================;STC单片机。

本人用了很多该单片机，最多的是STC12c4052AD这款;接收模块，315M，发射端用PT2264调制震荡电阻式1.2M的，电阻标示125;网上只搜索到一个汇编程序，注释比较少。

所以我调试成功之后写了一个;我在应用过程中硬件调试成功。

实际测得窄脉冲为100um左右，宽脉冲在300um左右，同步位低电平为3800um左右;遥控器有12个案件。

是市场上比较少见的。

一般2272解码后，4路输出，把悬空和0做相同处理;遥控器可以发出12种状态，4路（每路有0,1，悬空三种状态）故共12种状态。

这个遥控器设计比较巧妙。

接收只能用单片机实现，输出12种状态;程序调试通过。

四路遥控器发射、接收电路图PT2262、PT2272、315M发射、接收模块。

四路遥控器发射电路图：四路遥控器接收电路图该部分电路主要由315MHz无线数据接收模块、解码集成PT2272,D触发器4013和继电器电路组成。

315MHz无线数据接收模块有超再生式接收模块和超外差式接收模块两种，超再生和超外差电路性能各有优缺点。

超再生式接收模块接收灵敏度为-105dBm,抗干扰能力差，频率受温度漂移大，采用带骨架的铜芯电感将频率调整到315MHz后封固，这与采用可调电容调整接收频率的电路相比，温度、湿度稳定性及抗机械振动性能都有极大改善。

超外差式接收模块抗干扰能力较强，自身辐射极小，背面有网状接地铜箔屏蔽，可以减少自身振荡的泄漏和外界干扰信号的侵入;输出端的波形在没有信号时比较干净，干扰信号为短暂的针状脉冲，不象超再生式接收电路会产生密集的噪声波形，但近距离强信号时可能有阻塞现象。

四路遥控器接收电路:四路红外遥控器本电路采用频率编译码的控制方式，在发射电路中使用了两个红外发射管，使得本电路具有较远的遥控距离，而且遥控的方向性也不明显。

(1)电路组成四路红外遥控器电路由红外线发射电路和接收译码和执行电路组成,电路原理如右图所示。

(2)电路工作原理: 发射电路的工作原理前面的例子相同，只是使用了两只红外线发光二极管，提高了电路的发射能力。

在接收译码电路中，红外线信号由红外线接收二极管接收，经反相器DANl～DAN3等元件组的放大器放大后送至译码器LM567进行频率译码，当发射信号的频率与锁相环的中心频率一致时，LM567的⑧脚输出低电平，继电器得电吸合，实现控制作用。

本电路的其他三路与第一路相同，只是所用的电位器阻值不同，RP2～RP4的阻值分别为6．8KΩ、5．1KΩ和4．7KΩ。

需要注意的是，当红外线信号停止发射时，相对应的LM567的⑧脚就恢复高电平输出状态，在应用中还应根据实际需要接入自保持电路。

一、无线遥控发射器外形尺寸：58x38x13毫米天线拉出后长度：13厘米发射功率：20毫瓦工作电流：14毫安工作电压：12V A27报警器专用电池遥控距离：开阔地无障碍物遮挡情况下200米上图为发射器外形，滑动保险盖打开面板，面板上有四位操纵按键及一个发射指示灯。

发射机内部采用进口声表谐振器稳频，频率一致性非常好，稳定度极高，工作频率315MHZ频率稳定度优于10－5，使用中无需调整频点，特别适合多发一收等无线电遥控系统使用。

而目前市场上的一些低价位无线电遥控模块一般仍采用LC振荡器，稳定度及一致性较差，即使采用高品质微调电容，当温度变化或者震动后也很难保证已调试好的频点不会发生偏移，造成发射距离缩短。

二、无线遥控接收模块工作频率：315MHZ振荡电阻：200K解码芯片：键控点动接收解码芯片PT2294-M4（PT2272-M4）工作方式：超再生外形尺寸：47x19x8毫米接收模块采用SMD贴片工艺制造生产，为超再生接收方式，它内含放大整形及解码电路，使用极为方便。

1、天线输入端有选频电路，而不依赖1/4波长天线的选频作用，控制距离较近时可以剪短甚至去掉外接天线2、接收电路自身辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。

3、接收机采用高精度带骨架的铜芯电感将频率调整到315M后封固，这与采用可调电容调整接收频率的电路相比，温度、湿度稳定性及抗机械振动性能都有极大改善。

可调电容调整精度较低，只有3/4圈的调整范围，而可调电感可以做到多圈调整。

可调电容调整完毕后无法封固，因为无论导体还是绝缘体，各种介质的靠近或侵入都会使电容的容量发生变化，进而影响接收频率。

另外未经封固的可调电容在受到振动时定片和动片之间发生位移；温度变化时热胀冷缩会使定片和动片间距离改变；湿度变化因介质变化改变容量；长期工作在潮湿环境中还会因定片和动片的氧化改变容量，这些都会严重影响接收频率的稳定性，而采用可调电感就可解决这些问题，因为电感可以在调整完毕后进行封固，绝缘体封固剂不会使电感量发生变化，而且由于采用贴片工艺，所以即使强烈震动也不必担心接收频点漂移，接收电路的接收带宽约500KHz，产品出厂时已经将中心频率调整在315MHz，接收芯片上的微调电感约有5MHz频率的可调范围，使用时不要轻易变动，以免影响性能。

摘要盆腔炎治疗仪，利用物理的电、热、磁等生理作用，促进人体神经肌肉组织兴奋和局部血液循环，并有镇痛作用。

盆腔治疗仪对盆腔炎的治疗，具有无副作用和后遗症等优点，在妇科中得到广泛的应用。

因为在治疗过程中需要调整治疗参数，为方便患者自己根据治疗需要适时调整，设计具有无线遥控功能键盘能为患者使用带来极大的方便。

本文正是为解决此问题，提出了盆腔炎治疗仪遥控系统的解决方案。

无线遥控包括发射和接收两部分。

发射部分包括发射电路、编码芯片、键盘电路和电源电路。

接受部分，包括射频接受电路、解码芯片PT2272、起控制作用的单片机AT89S52和起交互作用的显示屏SMC1602A。

发射电路，采用特低功耗超再生原理，工作频率315MHz，433MHz，工作电压DC+3V，调制带宽 10K。

编码芯片采用PT2262，具有4路或6路数据输入，串行编码输出，最多可以发送63个控制指令。

关键字：盆腔治疗仪；无线遥控；PT2262；PT2272；单片机AT89S52；SMC1602AAbstractThe instrument for pelvic inflammation treatment, uses physiological actions of the physical electricity, heat, magnetism for therapy, has the promotion of excited nerve muscular tissue, the partial blood circulation and eases the pain，with merit of no side effect and sequela. So it obtains the widespread application in the gynecology department。

Because in the course of treatment the patient needs to adjust the treatment parameter, the designing with the wireless remote control function keyboard bringing enormous convenient to the patient. This article is precisely for solves this problem, proposed the pelvic cavity treatment meter remote control module solution. The wireless remote controller including launched part and received part. The launched parts including transmission circuit, code chip, keyboard circuit and power circuit. The received module, include the received circuit, decoding chip PT2272, controller AT89S52 and the correlation display monitor SMC1602A. The transmission circuit, uses the especially low power loss ultra regeneration principle, operating frequency 315MHz,433MHz, working voltage DC+3V, modulation band-width 10K.The code chip uses PT2262, has 4 group or 6 group data feeds and the serial code output, most may transmit 63 control commands.Keywords instrument for pelvic inflammation treatment；wireless remote controller；PT2262；PT2272；AT89S52；SMC1602A目录第1章绪论 (4)1.1 课题背景 (4)1.2 遥控器原理 (4)1.3 设计任务 (4)1.4 设计的意义 (4)第2章无线遥控原理 (5)2.1 发射电路原理 (5)2.2 接收电路原理 (5)2.3 天线原理 (5)2.3.1 什么是天线 (5)2.3.2 天线的种类 (6)第3章遥控方案设计 (7)3.1 系统设计 (7)3.2 解决方案(一) (8)3.3 解决方案(二) (9)3.4 方案讨论 (10)第4章系统实现 (11)4.1 工具介绍 (11)4.1.1 Protus原理图与仿真 (11)4.1.2 Protel原理图与电路板制作 (11)4.2 器件介绍 (12)4.2.1 发射集成电路 (12)4.2.2 接受集成电路 (13)4.2.3 编码和解码芯片 (14)4.2.4 单片机AT89S52 (14)4.2.5 LCD1602A显示原理 (15)4.3 键盘编码 (16)4.4 系统构架 (17)4.5 程序实现 (17)第5章系统测试 (18)5.1 无线发射接收测试 (18)5.2 程序测试 (19)5.3 系统总体测试 (20)致谢 (20)参考文献 (20)附录 (20)⑪遥控器电路 (20)⑫接收部分电路图 (21)⑬源程序 (22)第1章绪论1.1 课题背景盆腔治疗仪采用物理的电、热、磁等生理作用，具有促进神经肌肉组织兴奋，局部血液循环和镇痛三种重要作用。

pt2272工作原理
PT2272是一种用于无线遥控系统的编码解码芯片。

它的工作
原理如下：
1. 编码器（Encoder）：编码器通常由一组开关组成，每个开
关对应一个二进制码。

当用户按下遥控器上的按钮时，开关会连接或断开，形成一个特定的编码。

2. 编码（Encoding）：编码器将开关组成的二进制码转换为特
定的编码信号，通常采用较低频率的射频信号。

编码信号通常由一系列脉冲组成。

3. 发送器（Transmitter）：发送器将编码信号通过天线发送出去。

通常，发送器会使用射频调制技术将编码信号调制到较高频率的射频信号上，以便远距离传输。

4. 接收器（Receiver）：接收器接收从发送器发出的射频信号。

接收器通常包含一个射频接收模块，用于将射频信号转换为电信号。

5. 解码（Decoding）：接收器使用PT2272解码芯片对接收到
的射频信号进行解码。

PT2272芯片内部有一组解码器，用于
将接收到的信号解码为对应的二进制码。

6. 解码器（Decoder）：解码器将解码器芯片输出的二进制码
转换为特定的输出信号。

这些输出信号通常连接到电路中的继电器或传感器，用于实现对应按钮功能的操作。

通过以上的步骤，PT2272能够实现从用户按下遥控器按钮到对应设备的控制信号传输和解码的功能。

这种编码解码系统广泛应用于无线遥控器、安防设备、智能家居等领域。

51单片机综合学习系统之无线遥控模块应用篇《电子制作》2008年6月站长原创，如需引用请注明出处大家好，通过以前的学习，我们已经对51单片机综合学习系统的使用方法及学习方式有所了解与熟悉，学会了数字温度传感器DS18B20的基本知识，体会到了综合学习系统的易用性与易学性，这一期我们将一起学习无线电遥控的基本原理与应用实例。

先看一下我们将要使用的51单片机综合学习系统能完成哪些实验与产品开发工作：分别有流水灯，数码管显示，液晶显示，按键开关，蜂鸣器奏乐，继电器控制，IIC总线，SPI总线，PS/2实验，AD模数转换，光耦实验，串口通信，红外线遥控，无线遥控，温度传感，步进电机控制等等。

图1 51单片机综合学习系统上图是我们将要使用的51单片机综合学习系统硬件平台，如图1所示，本期实验我们用到了综合系统主机、200米无线遥控器，无线接收板，综合系统其它功能模块原理与使用详见前几期《电子制作》杂志及后期连载教程介绍。

PT2262/PT2272无线模块工作原理PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编/解码电路，是目前在无线通讯电路中作地址编码识别最常用的芯片之一。

PT2262/2272最多可有12位(A0-A11)三态(悬空,接高电平,接低电平)地址设定管脚,任意组合可提供531441个地址码。

PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚（Dout）串行输出，可用于无线遥控发射电路。

PT2262和PT2272的引脚排列见图2。

对于编码器PT2262，A0～A5共6根线为地址线，而A6～A11共6根线可以作为地址线，也可以作为数据线，这要取决于所配合使用的解码器。

若解码器没有数据线，则A6～A11作为地址线使用，这种情况下，A0～A11共12根地址线，每线都可以设置成“1”、“O”、“开路”三种状态之一，因此共有编码数312＝531441种；但若配对使用的解码器的A6～A11是数据线，例如PT2272，那么这时PT2262的A6～A11也作为数据线用，并只可设置为“1”和“0”两种状态之一，而地址线只剩下A0～A5共6根，编码数降为36=729种。
