热释电红外传感器原理及其应用

热释电红外传感器原理及其应用热释电红外传感器原理及其应用
热释电红外传感器（thermoelectric infrared sensor，TIRS）是一种利用热释电效应（thermoelectric effect）来检测环境中红外热源的光学传感器。

它能够通过辐射能量与传感器内表面温度的差异来检测非可见的红外辐射，以实现远距离监测和测量热源发射能力的目的。

热释电红外传感器的工作原理是，当热释电芯片内的两个特定的同质金属材料互相接触时，会出现一个电压，这称为热释电效应。

热释电红外传感器将两种金属材质聚集在一起，当热源照射到传感器表面时，会让其中一种材料受热，而另一种材料不受热。

随着材料的表面温度升高，热释电效应将产生一个电压，这一区别值便可以表示出环境中红外辐射强度发生变化的情况。

热释电红外传感器广泛应用于飞机机舱设备房内的温度监控，能够检测空调系统及周边电子设备的温度变化，从而维持机舱温度在所需范围内。

此外，也常用于物流运输、医疗保健及无人机等行业对环境温度进行监控，能够有效降低安全风险，提高工作效率。

此外，热释电红外传感器还可用于检测大气污染物，能够根据环境温度及湿度两种因素来监测大气环境，提供可靠的污染数据以帮助制定行之有效的污染防治措施。

热释电红外传感器的工作原理热释电红外传感器是一种采用热释电效应来感测红外辐射的传感器。

该传感器能够感知物体的温度和运动状态，具有广泛的应用领域，如安防、自动化、机器人等。

一、热释电效应原理热释电效应是指在非均匀电介质中，当物理量（如温度）发生变化时，电介质中的电荷会发生移动，导致电势的变化。

这种现象叫做热释电效应。

利用这种效应可以制成红外传感器。

二、热释电红外传感器的结构热释电红外传感器由传感器芯片、滤光器、接收器、前置放大器、信号处理电路、输出电路等组成。

传感器芯片通常由热释电材料制成，如聚乙烯、锂铌酸锂等。

滤光器主要过滤掉不需要的光波，只让红外波通过。

接收器将红外波转化为电信号，然后通过前置放大器放大。

信号处理电路对信号进行滤波、增益等处理。

输出电路将处理后的信号转化为可用的电压或电流输出。

三、热释电红外传感器的工作原理1. 当有热源或物体进入传感器的感应区域时，将发射红外辐射波。

2. 经过滤光器的过滤，只有红外波通过，照射到传感器芯片上。

3. 传感器芯片产生电荷的移动，产生电势，经由接收器转化为电信号。

4. 通过前置放大器放大信号之后，通过信号处理电路进行滤波、增益等操作。

5. 处理后的信号通过输出电路转化为可用的电压或电流输出。

四、热释电红外传感器的优缺点1. 优点：响应速度快、结构简单、功耗低、灵敏度高、价格相对较低、在恶劣环境下也可以进行工作。

2. 缺点：受环境影响较大、易受其它电磁辐射的干扰、动态响应能力较差。

综上所述，热释电红外传感器是一种基于热释电效应工作的传感器，其工作原理主要是利用物体的红外辐射，产生电荷移动，最终产生电势并输出信号。

该传感器具有快速响应速度、低功耗、灵敏度高等优点，但受到环境影响较大、易受其它电磁辐射的干扰等缺点。

人体热释电红外传感器原理
人体热释电红外传感器是一种检测人体红外辐射的传感器，其原理是基于人体的热释电效应。

当人体处于运动状态时，身体会产生一定的热量，这些热量会以红外辐射的形式散发出去。

人体热释电红外传感器通过检测这些红外辐射来感知人体的存在。

传感器的核心部件是一个热敏元件，通常是一组红外探测器。

当人体进入传感器的探测范围内时，红外辐射会被探测器吸收，从而使探测器的温度发生变化。

这种温度变化会被转换成电信号，进而被放大和处理，最终输出一个人体存在的信号。

人体热释电红外传感器具有高灵敏度、快速响应、低功耗等优点，广泛应用于安防、智能家居、自动化控制等领域。

但是，由于传感器只能检测到人体的热辐射，因此在环境温度变化较大或者存在其他热源干扰时，传感器的准确性可能会受到影响。

总之，人体热释电红外传感器是一种基于热释电效应的传感器，通过检测人体产生的红外辐射来感知人体的存在。

其工作原理简单、响应速度快、功耗低，是一种广泛应用于安防、智能家居等领域的传感器。

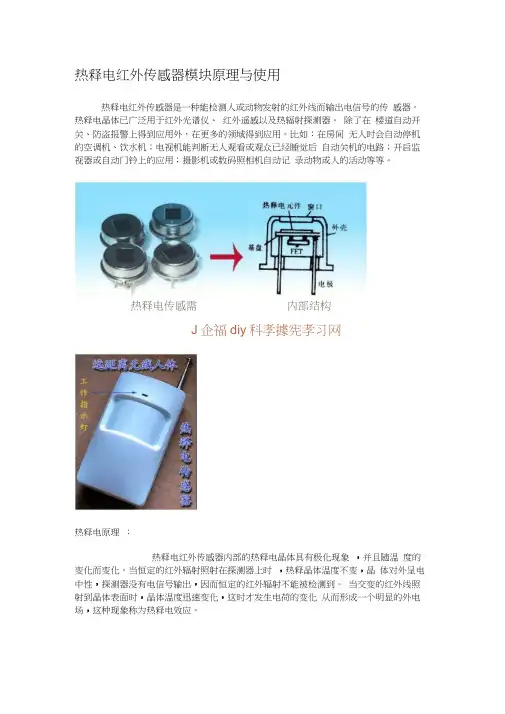

热释电红外传感器模块原理与使用热释电红外传感器是一种能检测人或动物发射的红外线而输出电信号的传感器。

热释电晶体已广泛用于红外光谱仪、红外遥感以及热辐射探测器。

除了在楼道自动开关、防盗报警上得到应用外，在更多的领域得到应用。

比如：在房间无人时会自动停机的空调机、饮水机；电视机能判断无人观看或观众已经睡觉后自动关机的电路；开启监视器或自动门铃上的应用；摄影机或数码照相机自动记录动物或人的活动等等。

热释电传感需内部结构J企福diy科孝據宪孝习网热释电原理：热释电红外传感器内部的热释电晶体具有极化现象，并且随温度的变化而变化。

当恒定的红外辐射照射在探测器上时，热释晶体温度不变，晶体对外呈电中性，探测器没有电信号输出，因而恒定的红外辐射不能被检测到。

当交变的红外线照射到晶体表面时，晶体温度迅速变化，这时才发生电荷的变化从而形成一个明显的外电场，这种现象称为热释电效应。

人体温36〜37度，会发出10um 左右的红外线,当无人体移动时，热释电红外 感应器感应到的只是背景温度，当人体进人警戒区，通过菲涅尔透镜，热释电 红外感应器感应到的是人体温度与背景温度的差异信号，因此，红外探测器的 红外探测的基本概念就是感应移动物体与背景物体的温度的差异。

传感器模块感应范围 输出引脚图热释电人体红外传感器只有配合菲涅尔透镜使用才能发挥最大作用。

不加菲涅尔 透镜时，该传感器的探测半径可能不足 2m 配上菲涅尔透镜则可达10m 甚至更 远。

菲涅尔透镜是用普遍的聚乙烯制成的， 安装在传感器的前面。

透镜的水平方 向上分成三部分，每一部分在竖直方向上又分成若干不同的区域， 所以菲涅尔透 镜实际是一个透镜组，当光线通过透镜单元后，在其反面则形成明暗相间的可见 区和盲区。

每个透镜单元只有一个很小的视场角， 视场角内为可见区，之外为盲 区。

而相邻的两个单元透镜的视场既不连续，更不交叠，却都相隔一个盲区。

当 人体在这一监视范围中运动时，顺次地进入某一单元透镜的视场， 又走出这一视 场，热释电传感器对运动的人体一会儿看到， 一会又看不到，再过一会儿又看到， 然后又看不到，于是人体的红外线辐射不断改变热释电体的温度，使它输出一个 又一个相应的信号。

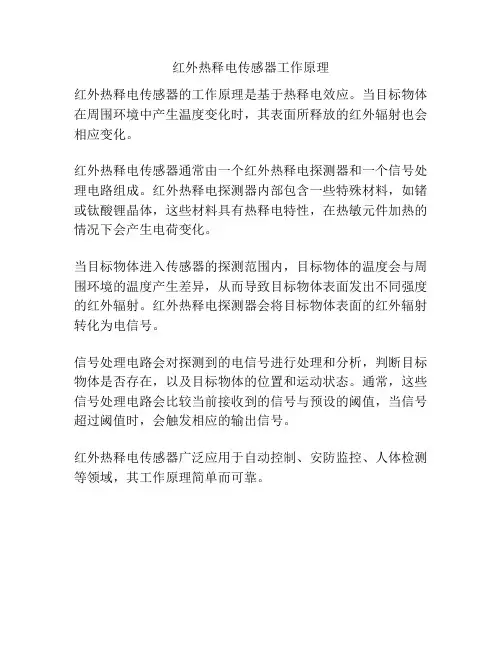

红外热释电传感器原理红外热释电传感器原理 1红外热释电传感器原理 2热释电红外传感器和热电偶都是基于热电效应原理的热电型红外传感器。

不同的是热释电红外传感器的热电系数远远高于热电偶，其内部的热电元由高热电系数的铁钛酸铅汞陶瓷以及钽酸锂、硫酸三甘铁等配合滤光镜片窗口组成，其极化随温度的变化而变化。

为了抑制因自身温度变化而产生的干扰该传感器在工艺上将两个特征一致的热电元反向串联或接成差动平衡电路方式，因而能以非接触式检测出物体放出的红外线能量变化并将其转换为电信号输出。

热释电红外传感器在结构上引入场效应管的目的在于完成阻抗变换。

由于热电元输出的是电荷信号，并不能直接使用因而需要用电阻将其转换为电压形式该电阻阻抗高达104MΩ，故引入的N沟道结型场效应管应接成共漏形式即源极跟随器来完成阻抗变换。

热释电红外传感器由传感探测元、干涉滤光片和场效应管匹配器三部分组成。

设计时应将高热电材料制成一定厚度的薄片，并在它的两面镀上金属电极，然后加电对其进行极化，这样便制成了热释电探测元。

由于加电极化的电压是有极性的，因此极化后的探测元也是有正、负极性的。

1.2 被动式热释电红外传感器的工作原理与特性人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。

人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。

红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。

1）这种探头是以探测人体辐射为目标的。

所以热释电元件对波长为10UM左右的红外辐射必须非常敏感。

2）为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲泥尔滤光片，使环境的干扰受到明显的控制作用。

3）被动红外探头，其传感器包含两个互相串联或并联的热释电元。

而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。

热释电人体红外传感器工作原理1. 什么是热释电人体红外传感器？说到热释电人体红外传感器，首先得给大家普及一下。

它其实就是一种能感应到人体热量的装置。

嘿，别小看它，这东西在生活中可真是随处可见，比如说你家里的灯、安防设备，甚至智能家居，都离不开它的“帮忙”。

你想想，当你走进一个房间，灯光自动亮起，那可是它在背后默默地工作呢！就像在你身后有个看不见的好朋友，时刻关注着你的一举一动。

1.1 热释电的秘密“热释电”这个词，听上去有点高大上，但其实它的原理非常简单。

我们知道，所有的物体都会发出热量，对吧？这就是热释电传感器的关键所在。

它能探测到周围物体发出的红外线，尤其是活体，比如人或动物。

这就像你晚上出门，发现路灯一下子亮了，哦，原来是因为你“带着热量”走过来了！1.2 热释电传感器的构造那么，这个神奇的传感器是怎么工作的呢？其实它的构造也很简单，里面有一种特殊的材料，叫热释电材料。

它会根据温度变化产生电信号，简单来说，就是你一进门，它就“感应”到了你的温度变化。

然后，这个电信号就会被传输到控制电路，最后让灯亮起或者发出警报。

真是科技感满满啊，感觉随时可以去打怪升级！2. 热释电传感器的应用2.1 家庭中的小助手在家庭生活中，热释电传感器就像一个小助手，默默无闻却功能强大。

比如说，当你晚上起来上厕所，灯光自动打开，这绝对是它的功劳。

而且，这种技术还可以用来节省电量，因为它只在有人经过时才会启动。

听起来是不是很环保？这就好比一位贴心的室友，帮你把灯光管理得妥妥的，不浪费一分一毫。

2.2 安全防范的“护卫”再说说安防方面，热释电传感器更是发挥得淋漓尽致。

它能检测到陌生人的热量，及时发出警报，简直就是你家里的“隐形保镖”。

想象一下，当你在家安心看电视，突然有陌生人接近，传感器马上警报响起，你立刻警觉，果断拨打电话，真是一举两得！这样一来，安全感立马up！你再也不怕半夜听到奇怪的声音了，心里有底，感觉像是个铁打的堡垒。
