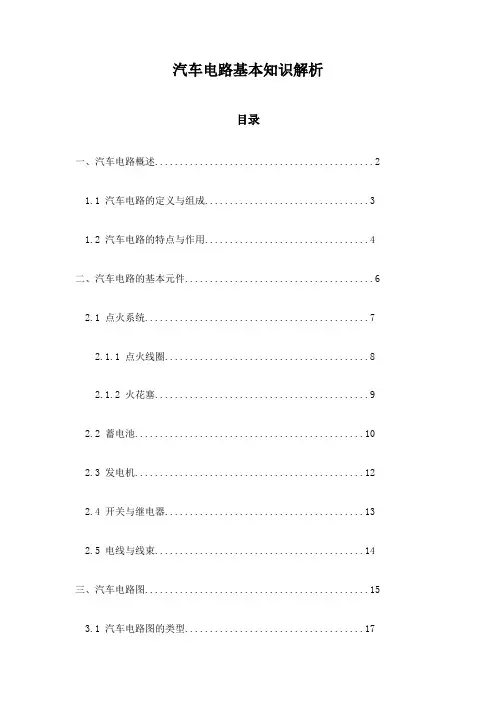

汽车电路基本知识解析目录一、汽车电路概述 (2)1.1 汽车电路的定义与组成 (3)1.2 汽车电路的特点与作用 (4)二、汽车电路的基本元件 (6)2.1 点火系统 (7)2.1.1 点火线圈 (8)2.1.2 火花塞 (9)2.2 蓄电池 (10)2.3 发电机 (12)2.4 开关与继电器 (13)2.5 电线与线束 (14)三、汽车电路图 (15)3.1 汽车电路图的类型 (17)3.2 汽车电路图的绘制标准 (18)3.3 汽车电路图的阅读方法 (19)四、汽车电路的检测与维修 (21)4.1 常用检测工具与方法 (21)4.2 常见故障诊断与处理 (23)4.3 汽车电路的维修技巧 (24)五、汽车电路系统的保护与安全性 (26)5.1 继电器与保险丝的保护作用 (27)5.2 接地系统的设计与维护 (28)5.3 安全开关与预警系统 (29)六、汽车电路的新技术与智能化 (30)6.1 电动汽车电路系统特点 (32)6.2 智能驾驶辅助系统中的电路应用 (33)6.3 高性能汽车电路设计理念 (35)七、汽车电路实例解析 (36)7.1 汽油发动机电路系统 (37)7.2 柴油发动机电路系统 (38)7.3 电气化混合动力汽车电路系统 (39)7.4 自动变速器电路系统 (41)7.5 制动系统电路系统 (42)7.6 转向系统电路系统 (43)7.7 空调系统电路系统 (44)7.8 辅助电器电路系统 (46)一、汽车电路概述汽车电路是车辆内部各电气系统的重要组成部分，负责传输和调控电能，确保发动机、车身、灯光等各个部件的正常工作。

汽车电路的设计和施工要求极为严格，必须符合相关法规和标准，以确保行车的安全性和可靠性。

现代汽车电路通常采用电子控制单元（ECU）作为核心控制部件，实现对各个电器设备的集中控制和管理。

ECU通过传感器获取车辆运行状态信息，并根据设定的程序对这些信息进行处理，然后输出控制信号，精确控制执行器的工作状态，从而实现汽车的智能化控制。

电气系统原理培训教材2010年电器原理前言本培训课件是根据近几年来公司产品普通电器的系统发展而编写的，主要通过对电器系统各部分工作原理和实物在车上位置的介绍，侧重于检修，而对电器元件原理不作介绍。

只要我们撑握了各电气系统的原理，了解了其元件在车上的位置，解决了这两个问题，通过线束图，就能够迅速准确地排除故障。

海格客车的电器线束规定了线号并标注在线束端子上、颜色基本与线号相对应，所以我们只要了解了线束中各线号的基本含义，认识了电器元件的插接件；我们就可以根据电器的位置，线号、颜色、线径来辩认线束，达到排除电器故障的目的。

本教材不可能以一概全，其中的图纸只代表了金龙客车的基本的电气系统，重在介绍电器系统的基本知识，瞬变性过电压的产生及其保护措施等。

公司维修人员在参考本教材的同时，应根据实际情况，具体问题，具体分析，融会贯通，举一反三。

2电器原理目录第一部分客车电器特点第二部分客车线束第三部分客车各电器系统原理3电器原理目录第一部分客车电器特点第二部分客车线束第三部分客车各电器系统原理4客车电器介绍电器原理客车的品种繁多，而且各客车厂在设计理念、要求、与选用电器元件的不同，造成电路设计上千差万别，但都具有以下共同特点1、单线制，负极搭铁：利用金属车身作为各用电设备的共用连线（搭铁），电气设备到电源只需一根导线，我国标准规定汽车电器必须采用负极搭铁。

2、两个电源：蓄电池和发电机3、用电设备并联：各种用电设备采用并联方式与电源连接，专用开关控制互不干涉4、低压直流供电：柴油车（除索非姆、J2D是12V外）：24V，5电器原理海格客车电器系统除了以上共同特点外、还具有以下特性。

u线束设计比较规范、维修方便。

金龙客车线束线号、颜色稳定，各种线束装配位置固定，所以我们只要了解了线束中各线号的基本含义，认识了电器元件的插接件；我们就可以根据电器的位置，线号、颜色、线径来辩认线束，这使电器维修变得相对简单。

u电路安全措施多，可靠性高为提高电路可靠性和安全性，在电气系统中采用了很多安全措施：如起动保护电路、印刷型中央电器盒、阻燃型电线、阻燃波纹管、爱普插件、无电瓶发电机、应急开关、自动灭火器开关等采用，提高了线路的安全性和可靠性。

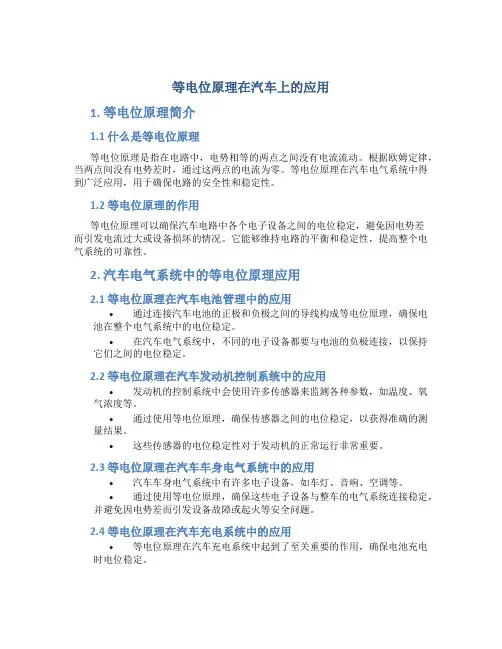

等电位原理在汽车上的应用1. 等电位原理简介1.1 什么是等电位原理等电位原理是指在电路中，电势相等的两点之间没有电流流动。

根据欧姆定律，当两点间没有电势差时，通过这两点的电流为零。

等电位原理在汽车电气系统中得到广泛应用，用于确保电路的安全性和稳定性。

1.2 等电位原理的作用等电位原理可以确保汽车电路中各个电子设备之间的电位稳定，避免因电势差而引发电流过大或设备损坏的情况。

它能够维持电路的平衡和稳定性，提高整个电气系统的可靠性。

2. 汽车电气系统中的等电位原理应用2.1 等电位原理在汽车电池管理中的应用•通过连接汽车电池的正极和负极之间的导线构成等电位原理，确保电池在整个电气系统中的电位稳定。

•在汽车电气系统中，不同的电子设备都要与电池的负极连接，以保持它们之间的电位稳定。

2.2 等电位原理在汽车发动机控制系统中的应用•发动机的控制系统中会使用许多传感器来监测各种参数，如温度、氧气浓度等。

•通过使用等电位原理，确保传感器之间的电位稳定，以获得准确的测量结果。

•这些传感器的电位稳定性对于发动机的正常运行非常重要。

2.3 等电位原理在汽车车身电气系统中的应用•汽车车身电气系统中有许多电子设备，如车灯、音响、空调等。

•通过使用等电位原理，确保这些电子设备与整车的电气系统连接稳定，并避免因电势差而引发设备故障或起火等安全问题。

2.4 等电位原理在汽车充电系统中的应用•等电位原理在汽车充电系统中起到了至关重要的作用，确保电池充电时电位稳定。

•通过连接充电器和电池的正极和负极，确保充电电流能够平稳传输，充电过程安全可靠。

3. 等电位原理的优势和局限性3.1 优势•保持电路的平衡和稳定，提高整个电气系统的可靠性。

•避免设备因电势差而引发过大电流或损坏等问题。

•提供准确的测量结果，确保发动机控制系统的正常运行。

•避免车身电气设备因电位差而引发故障或安全问题。

3.2 局限性•等电位原理需要合理设计电路连接，确保各设备之间电势差小。

汽车电路原理图汽车电路原理图的识读方法汽车电气电路介绍分析汽车电路的接线规律汽车电路原理图的识读方法由于各国汽车电路图的绘制方法、符号标注、文字标注、技术标准的不同．各汽车生产厂家，汽车电路图的画法有很大差异。

甚至同一国家不同公司汽车电路图的表示方法也存在较大的差异，这就给读图带来许多麻烦，因此。

掌握汽车电路图识读的基本方法显得十分重要。

一、了解汽车电路图的一般规律1 ．电源部分到各电器熔断器或开关的导线是电器设备的公共火线。

在电路原理图中一般画在电路图的上部。

2 ．标准画法的电路图，开关的触点位于零位或静态。

即开关处于断开状态或继电器线圈处于不通电状态，晶体管、晶闸管等具有开关特性的元件的导通与截止视具体情况而定。

3 ．汽车电路的特点是双电源、单线制，各电器相互并联，继电器和开关串联在电路中。

4 ．大部分用电设备都经过熔断器，受熔断器的保护。

5 ．整车电路按功能及工作原理划分成若干独立的电路系统。

这样可解决整车电路庞大复杂，分析困难的问题。

现在汽车整车电路一般都按各个电路系统来绘制，如电源系、启动系、点火系、照明系、信号系等，这些单元电路都有着自身的特点，抓住特点把各个单元电路的结构、原理吃透，理解整车电路也就容易了。

二、认真阅读圈注认真阅读图注，了解电路图的名称、技术规范，明确图形符号的含义，建立元器件和图形符号间一一对应的关系，这样才能快速准确地识图。

三、掌握回路在电学中，回路是一个最基本、最重要，同时也是最简单的概念，任何一个完整的电路都由电源、用电器、开关、导线等组成。

对于直流电路而言，电流总是要从电源的正极出发，通过导线、熔断器、开关到达用电器．再经过导线( 或搭铁) 回到同一电源的负极，在这一过程中，只要有一个环节出现错误，此电路就不会正确、有效。

例如：从电源正极出发，经某用电器( 或再经其他用电器) ，最后又回到同一电源的正极，由于电源的电位差( 电压) 仅存在于电源的正负极之间，电源的同一电极是等电位的，没有电压。

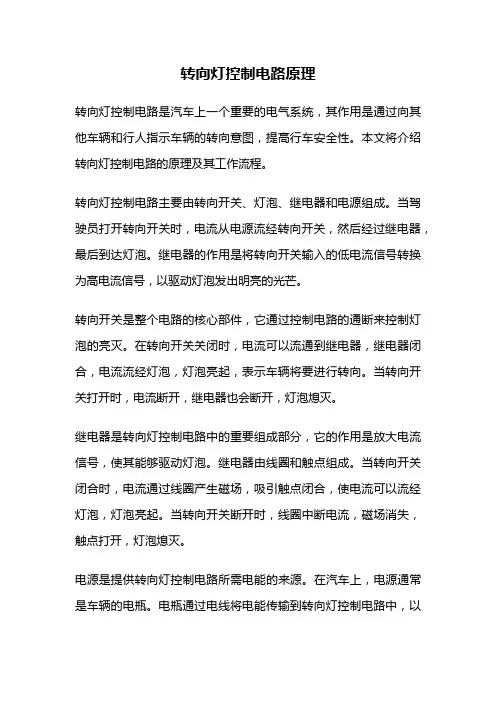

转向灯控制电路原理转向灯控制电路是汽车上一个重要的电气系统，其作用是通过向其他车辆和行人指示车辆的转向意图，提高行车安全性。

本文将介绍转向灯控制电路的原理及其工作流程。

转向灯控制电路主要由转向开关、灯泡、继电器和电源组成。

当驾驶员打开转向开关时，电流从电源流经转向开关，然后经过继电器，最后到达灯泡。

继电器的作用是将转向开关输入的低电流信号转换为高电流信号，以驱动灯泡发出明亮的光芒。

转向开关是整个电路的核心部件，它通过控制电路的通断来控制灯泡的亮灭。

在转向开关关闭时，电流可以流通到继电器，继电器闭合，电流流经灯泡，灯泡亮起，表示车辆将要进行转向。

当转向开关打开时，电流断开，继电器也会断开，灯泡熄灭。

继电器是转向灯控制电路中的重要组成部分，它的作用是放大电流信号，使其能够驱动灯泡。

继电器由线圈和触点组成。

当转向开关闭合时，电流通过线圈产生磁场，吸引触点闭合，使电流可以流经灯泡，灯泡亮起。

当转向开关断开时，线圈中断电流，磁场消失，触点打开，灯泡熄灭。

电源是提供转向灯控制电路所需电能的来源。

在汽车上，电源通常是车辆的电瓶。

电瓶通过电线将电能传输到转向灯控制电路中，以驱动转向灯的工作。

转向灯控制电路的工作流程如下：当驾驶员打开转向开关时，电流从电源流经转向开关，然后经过继电器，最后到达灯泡。

继电器闭合后，电流可以流经灯泡，使其亮起，表示车辆将要进行转向。

当转向开关打开时，电流断开，继电器断开，灯泡熄灭。

通过不断的开关转向开关，驾驶员可以反复控制转向灯的亮灭，向其他车辆和行人传达转向意图。

总结起来，转向灯控制电路通过转向开关、继电器、灯泡和电源等组成，通过合理的电路连接和信号传输，实现了转向灯的控制。

驾驶员通过操作转向开关，可以控制转向灯的亮灭，从而向其他车辆和行人指示车辆的转向意图，提高行车安全性。

这个电路的原理相对简单，但在实际应用中起着重要的作用。

希望本文对读者了解转向灯控制电路的原理有所帮助。
