电动机正反转控制接线图

电机正反转控制电路附实际接线图The Standardization Office was revised on the afternoon of December 13, 2020三相异步电动机正反转控制电路图原理及plc接线与编程在图1是三相异步正反转控制的电路和控制，图2与3是功能与它相同的控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的.在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。

按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。

使KM1的线圈通电，开始正转运行。

按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。

在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。

除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。

设Y0为ON，电动机正转，这是如果想改为反转运行，可以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。

在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。

由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。

可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的短路事故。

如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一个接触器的线圈通电，仍将造成三相短路事故。

单相电机电容接线图220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3。

带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V。

正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

一般洗衣机用得到这种电机。

这种正反转控制方法简单，不用复杂的转换开关。

图1，图2，图3，正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。

对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。

一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。

图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线。

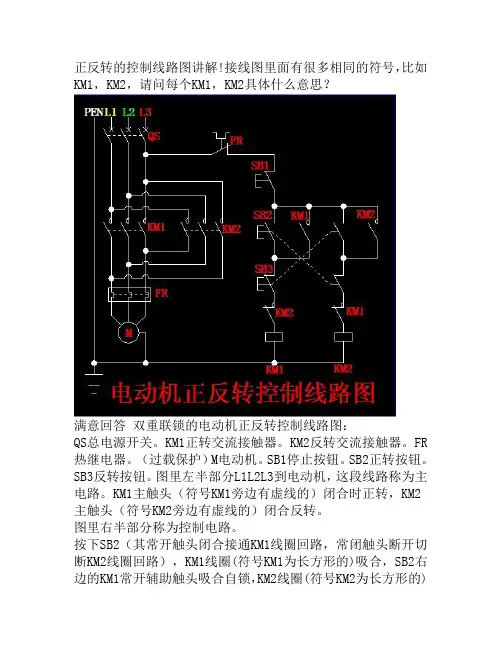

正反转的控制线路图讲解!接线图里面有很多相同的符号，比如KM1，KM2，请问每个KM1，KM2具体什么意思？
满意回答双重联锁的电动机正反转控制线路图：
QS总电源开关。

KM1正转交流接触器。

KM2反转交流接触器。

FR 热继电器。

（过载保护）M电动机。

SB1停止按钮。

SB2正转按钮。

SB3反转按钮。

图里左半部分L1L2L3到电动机，这段线路称为主电路。

KM1主触头（符号KM1旁边有虚线的）闭合时正转，KM2主触头（符号KM2旁边有虚线的）闭合反转。

图里右半部分称为控制电路。

按下SB2（其常开触头闭合接通KM1线圈回路，常闭触头断开切断KM2线圈回路），KM1线圈(符号KM1为长方形的)吸合，SB2右边的KM1常开辅助触头吸合自锁，KM2线圈(符号KM2为长方形的)
上边的KM1常闭辅助触头互锁（切断KM2线圈回路），KM1主触头吸合，电动机正转。

按下SB1 电动机停止。

按下SB2反转. 原理同上。

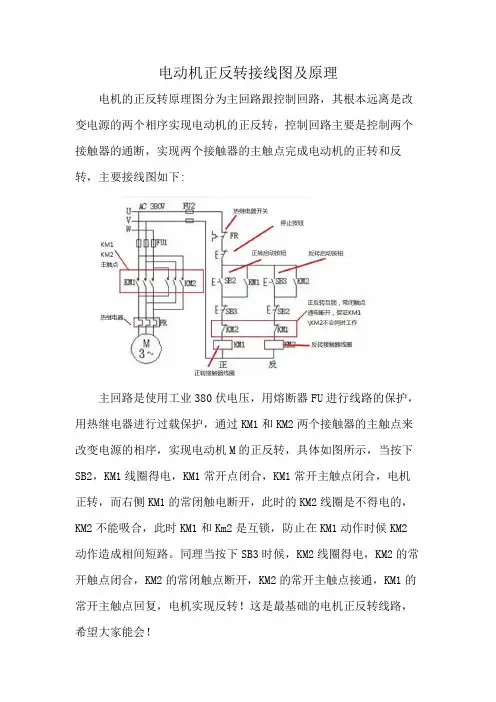

电动机正反转接线图及原理
电机的正反转原理图分为主回路跟控制回路，其根本远离是改变电源的两个相序实现电动机的正反转，控制回路主要是控制两个接触器的通断，实现两个接触器的主触点完成电动机的正转和反转，主要接线图如下:
主回路是使用工业380伏电压，用熔断器FU进行线路的保护，用热继电器进行过载保护，通过KM1和KM2两个接触器的主触点来改变电源的相序，实现电动机M的正反转，具体如图所示，当按下SB2，KM1线圈得电，KM1常开点闭合，KM1常开主触点闭合，电机正转，而右侧KM1的常闭触电断开，此时的KM2线圈是不得电的，KM2不能吸合，此时KM1和Km2是互锁，防止在KM1动作时候KM2动作造成相间短路。

同理当按下SB3时候，KM2线圈得电，KM2的常开触点闭合，KM2的常闭触点断开，KM2的常开主触点接通，KM1的常开主触点回复，电机实现反转！这是最基础的电机正反转线路，希望大家能会！。

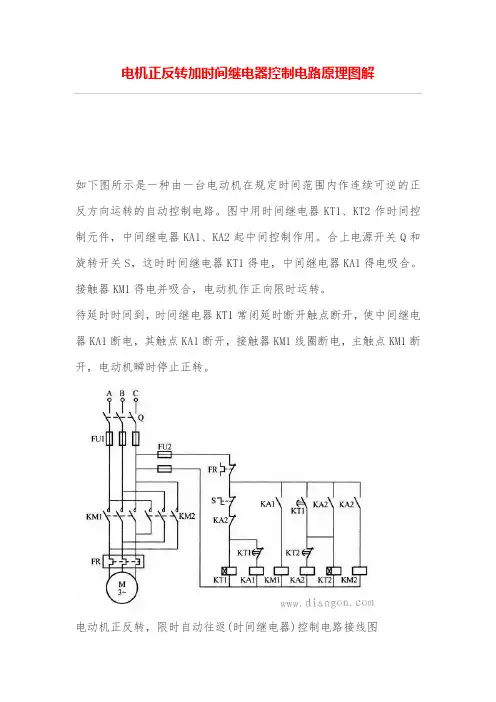

电机正反转加时间继电器控制电路原理图解
如下图所示是一种由一台电动机在规定时间范围内作连续可逆的正反方向运转的自动控制电路。

图中用时间继电器KT1、KT2作时间控制元件，中间继电器KA1、KA2起中间控制作用。

合上电源开关Q和旋转开关S，这时时间继电器KT1得电，中间继电器KA1得电吸合。

接触器KM1得电并吸合，电动机作正向限时运转。

待延时时间到，时间继电器KT1常闭延时断开触点断开，使中间继电器KA1断电，其触点KA1断开，接触器KM1线圈断电，主触点KM1断开，电动机瞬时停止正转。

电动机正反转，限时自动往返(时间继电器)控制电路接线图
在时间继电器KT1常闭延时断开触点断开的同时，其常开延时闭合触点KT1闭合，反转中间继电器KA2暂时得电吸合，其常开触点闭合自锁，并使时间继电器KT2得电，反转接触器KM2得电并吸合，电动机作反向限时运转。

待延时时间到，时间继电器KT2的常闭延时断开触点断开，使中间继电器KA2断电，接触器KM2断电，电动机瞬时停止反转。

由于中间继电器KA2的断电，其常闭触点复位，时间继电器KT1得电，中间继电器KA1吸合，KM1得电吸合，电动机又处于正向限时运转状态。

这样周而复始重复前面工作过程，使电动机在规定时间内作连续可逆运转。

若需使电动机停止，可扳开旋转开关S，待KT2延时时间到，电动机停转。

本电路适用于在规定时间内作连续可逆运转的生产机械。

电机正反转控制电路及实际接线图个人学习用Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】三相异步电动机正反转控制电路图原理及plc接线与编程在图1是三相异步正反转控制的电路和控制，图2与3是功能与它相同的控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的.在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。

按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。

使KM1的线圈通电，开始正转运行。

按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。

在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。

除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。

设Y0为ON，电动机正转，这是如果想改为反转运行，可以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。

在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。

由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。

可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的短路事故。

如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一个接触器的线圈通电，仍将造成三相短路事故。

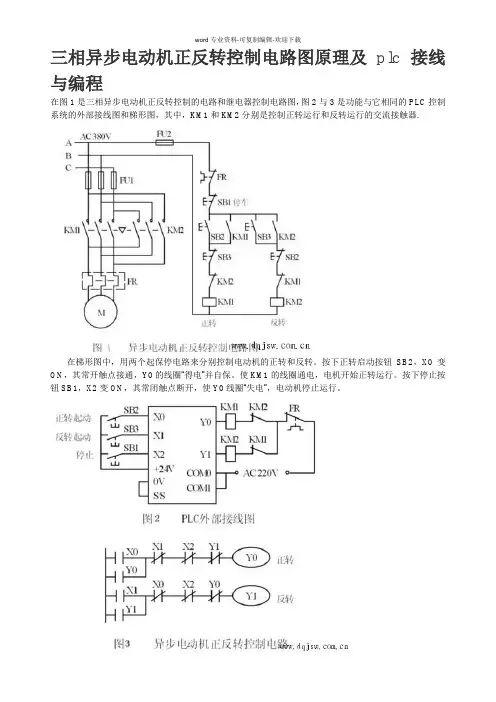

三相异步电动机正反转控制电路图原理及plc接线与编程在图1是三相异步电动机正反转控制的电路和继电器控制电路图，图2与3是功能与它相同的PLC控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器.在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。

按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。

使KM1的线圈通电，电机开始正转运行。

按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。

在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。

除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。

设Y0为ON，电动机正转，这是如果想改为反转运行，可以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。

在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。

由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。

可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的电源短路事故。

如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一个接触器的线圈通电，仍将造成三相电源短路事故。

为了防止出现这种情况，应在PLC外部设置KM1和KM2的辅助常闭触点组成的硬件互锁电路（见图2），假设KM1的主触点被电弧熔焊，这时它与KM2线圈串联的辅助常闭触点处于断开状态，因此KM2的线圈不可能得电。

在图1是三相异步电动机正反转控制的电路和继电器控制电路图，图2与3是功能与它相同的PLC控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器.在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。

按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。

使KM1的线圈通电，电机开始正转运行。

按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。

在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。

除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。

设Y0为ON，电动机正转，这是如果想改为反转运行，可以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。

在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。

由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。

可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的电源短路事故。

如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一个接触器的线圈通电，仍将造成三相电源短路事故。

为了防止出现这种情况，应在PLC外部设置KM1和KM2的辅助常闭触点组成的硬件互锁电路（见图2），假设KM1的主触点被电弧熔焊，这时它与KM2线圈串联的辅助常闭触点处于断开状态，因此KM2的线圈不可能得电。

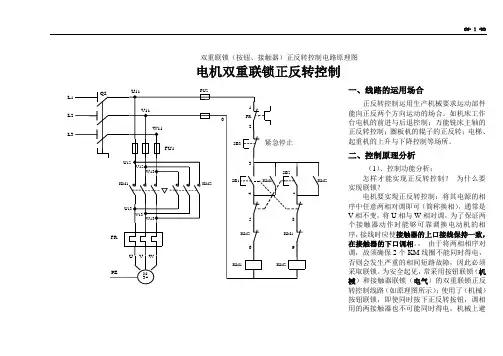

双重联锁（按钮、接触器）正反转控制电路原理图电机双重联锁正反转控制一、线路的运用场合Array正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。

如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；圈板机的辊子的正反转；电梯、起重机的上升与下降控制等场所。

二、控制原理分析（1）、控制功能分析：怎样才能实现正反转控制？为什么要实现联锁？电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W相对调，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

为安全起见，常采用按钮联锁（机械）和接触器联锁（电气）的双重联锁正反转控制线路（如原理图所示）；使用了（机械）按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。

另外，由于应用的（电气）接触器间的联锁，所以只要其中一个接触器得电，其长闭触点（串接在对方线圈的控制线路中）就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护的电机，同时也避免在调相时相间短路造成事故，烧坏接触器。

（2）、工作原理分析：A、正转控制：按下SB1常闭触头先断开（对KM2实现联锁）SB1常开触头闭合KM1线圈得电KM1电机M启动连续正转工作KM1KM1联锁触头断开（对KM2实现联锁）B、反转控制：M失电，停止正转SB2按下线圈得电SB2KM2电机M启动连续反转工作KM2主触头闭合KM2联锁触头断开（对KM1实现联锁）C、停止控制：按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；三、双重联锁正反转控制线路的优点接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。

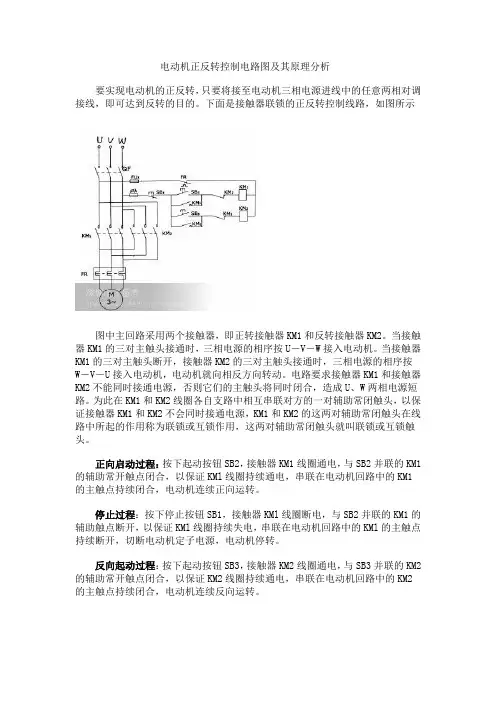

电动机正反转控制电路图及其原理分析要实现电动机的正反转，只要将接至电动机三相电源进线中的任意两相对调接线，即可达到反转的目的。

下面是接触器联锁的正反转控制线路，如图所示图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。

当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。

当接触器KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。

电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。

为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两对辅助常闭触头就叫联锁或互锁触头。

正向启动过程：按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。

停止过程：按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。

反向起动过程：按下起动按钮SB3，接触器KM2线圈通电，与SB3并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。

对于这种控制线路，当要改变电动机的转向时，就必须先按停止按钮SB1，再按反转按钮SB3，才能使电机反转。

如果不先按SB1，而是直接按SB3，电动机是不会反转的。

为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制路。

线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，K M1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB 3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

单相电机正反转的详细接线图之老阳三干创作在单相电机中,通常主绕组的线径较大,电阻值较小,匝数也较小.但有些正反转的单相电机并没有主副绕组之分.其实是这样,主线圈的1（2）接副线圈的2(1),这样就正传.反过来主线圈的1（2）接副线圈的1（2）,这样就反转,以上两个图,一般的常规单相电机都可以用,不管他的主线圈与副线圈的参数一样不一样,另外还有一种单相电机,任务中需要他正反转,但是采取上面的办法,比较麻烦,实现自动控制,器件需要也多,所以就出现了,不分主副线圈的单相电机,就是主副线圈的参数一样,这种不分主副线圈的单相电机,除了用上面的这个办法外还可以这样（只适用于不分主副线圈的电机,列位看清楚了.如果单相电机两个线圈的外不雅上,明显不一样,就不克不及采取此办法,切记切记）顺便说一下,洗衣机的电机就是不分主副的单相电机第一个图和第二个是一样的,第二个比较清楚一点,第二个图还可以变形为这样,这样也可以实现反转单相电机的画法还有一种倒顺开关控制的单相电机正反转落地扇电机接线图来个用接触器控制的,单相电机正反转,在KM1的下方红线和粉线互换,或者蓝线和黄线互换,电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了单相电容电机接法单相电动机有三个抽头,首先用万用表电阻挡丈量三个线头之间的电阻值,电阻最大的两个线头之间并联电容,另一个线头（公共端）接电源的一端.然后用万用表的电阻挡丈量公共端与接电容两端的线头之间的电阻,阻值稍大的一端接电源的另一端,绝对一次性接正转,若要想改动标的目的,将接电容一端的电源线改接为另一端即可.三个出线的单相电机主绕组、副绕组容易判断：1、先两两测出三条线的阻值,记住最大值的两条线及其阻值,第三条线就是主、副的连接点；2、辨别测出接点与两端的阻值（这两个阻值之和必须等于上述的最大值）.其中阻值较小的是主绕组,阻值较大的是副绕组.一般对于单相电容启动交流电机,与电容串联的那个绕组接头就是副绕组.设副绕组电阻为R1,主绕组电阻为R2,则 R1>R2.（主绕组功率大,电阻小）用万用表丈量比较三个端子中每次两个端子之间的电阻值,先寻找火线通过电容连接的副绕组接头端子：其和另外两个端子之间电阻有最大值（R1串联R2）,和第二大值R1）剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个即为接零线的端子,也就是主绕组和副绕组的公共端子单相电机为什么有三根线启动电容和电机怎么接线?如果电机自己没有接线图示,只能用万能表了,用电阻档丈量出三组电阻数,最大的一组的两个端子为启动和任务绕组的串联,中间大小的一组为任务绕组的两个端子,较小的一组为启动绕组的两面个端子,把任务绕组和220VAC并联,启动绕组和电容串联后和电源并联.。

用倒顺开关控制单相电动机正反转接线图解
————————————————————————————————作者：————————————————————————————————日期：
用倒顺开关控制单相电动机正反转接线图解
用倒顺开关控制单相电动机正、反转的接线电路如图1所示。

AC220V 电压从L1和L2输入。

图中的D1、L2、D3、D2分别对应接到单相电动机内外电路的接线方法图2中相应端即可实现单相电动机的正、反转控制。

图1 用倒顺开关控制单相电动机正、反转的接线电路
图2 单相电动机内外电路的接线方法示意图
当倒顺开关的手柄处于中间位置时，D1～D3无电，单相电动机不转；当手柄拨向左侧时，单相电动机即可处于正转状态；当手柄拨向右侧时，单相电动机即可处于反转状态。
