习题与思考题1.无源逆变电路和有源逆变电路有什么不同？答： 有源逆变是将逆变电路的交流侧接到交流电网上，把直流电逆变成同频率的交流电返送 到电网。
应用于直流电机的可逆调速、绕线转子异步电机的串级调速、高压直流输电和太阳 能发电等方面。
无源逆变是逆变器的交流侧直接接到负载，即将直流电逆变成某一频率或可 变频率的交流电供给负载。
蓄电池、干电池、太阳能电池等直流电源向交流负载供电时，需 要采用无源逆变电路。
2.电力电子电路中的开关器件有哪些换流方式？各有什么特点？答：换流方式可分为以下四种：①器件换流：利用全控型器件(GTO、GTR、IGBT和电力 MOSFET等)的自关断能力进 行换流。
②电网换流：由电网提供换流电压称为电网换流。
在换流时，只要把负的电网电压 施加在欲关断的晶闸管上即可使其关断。
这种换流方式不需要器件具有门极可关断能力，也 不需要为换流附加元件，但不适用于没有交流电网的无源逆变电路。
③负载换流：由负载提 供换流电压称为负载换流。
在负载电流相位超前于负载电压的场合， 即负载为电容性负载时， 可实现负载换流。
④强迫换流：强迫换流需要设置附加的换流电路。
给欲关断的晶闸管强迫 施加反向电压或反向电流的换流方式称为强迫换流。
强迫换流通常利用附加电容上储存的能 量来实现，也称为电容换流。
上述四种换流方式中，器件换流只适用于全控型器件，其余方式针对晶闸管而言。
3.什么是电压型逆变电路和电流型逆变电路？各有什么特点？答：逆变电路按照直流侧电源性质，可分为电压型逆变电路和电流型逆变电路两类。
直流侧 电源是电压源的逆变电路，称为电压型逆变电路，而直流侧电源为电流源的逆变电路，称为 电流型逆变电路。
电压型逆变电路有如下主要特点：1）直流侧为电压源或并联大电容，电容抑制了直流电压纹波，使直流侧电压基本无脉 动，直流侧近似为恒压源，直流回路呈现低阻抗。
2）输出电压为矩形波，输出的电流波形和相位因负载阻抗不同而不同。
第5章习题解答5-11电路如题图5-11所示，换路前已处于稳态。
在t = 0时发生换路，求各元件中电流及端电压的初始值；当电路达到新的稳态后，求各元件中电流及端电压的稳态值。
解：初始时刻的等效电路如题图5-11-1，由图可得+++1210(0)(0)(0)1A R R 1C1C2i =i =i ==+；++(0)(0)0L1L2i i ==；++(0)(0)1A 21i i =-=- 1+12R (0)102V R R 1u =⨯=+； 题图5-112+12R (0)108V R R 2u =-⨯=-+；++(0)(0)0V C1C2u u ==；++(0)(0)L1L2u u ==C1C2112R ()102V R R 1u ∞=⨯=+；212R ()108V R R 2u ∞=⨯=+；()()0V L1L2u u ∞=∞=；()()()=8V C1C22u u u ∞=∞=∞5-12 电路如题图5-12所示，换路前已处于稳态。
在t = 0时发生换路，求各元件中电流及端电压的初始值；当电路达到新的稳态后，求各元件中电流及端电压的稳态值。
解：t=0+瞬时，等效电路如题图5-12-1所示，电感电流等效为恒流源。
t=∞时，等效电路如题图5-12-2所示。
则初始值：111211112(0),(0),(0)s s sLs s sC sU I R Ui iR R RU U I Ri IR R R++++==++=+++；1212112212(0),(0)0V,(0),(0)s sL Cs ssU I Ru R uR RU I Ru U u RR R+++++=-=++==+；题图5-12-1 题图5-12-211120,()s ssU I Ri IR R+=∞=-+；11212()(),()()s sC s CU I Ru I R u uR R+∞=-∞=∞+5-13数。
(a) (b)题图5-13解：（a）图：初始时刻的等效电路如题图5-13-1，由图可得+1U(0)R1i=；++23U(0)(0)R R2Ci=i=+；题图5-12+(0)U 1u =；+(0)0C u =；2+23R (0)U R R 2u =+；3+23R (0)U R R 3u =+电路达到稳态之后的等效电路如题图5-13-2，由图可得1U()R 1i =∞；()()02C i =i ∞∞=； ()U 1u =∞；()()=023u =u ∞∞；()U C u =∞1()R 1S u =I ∞；23S 23R R ()()=I R R 23u =u ∞∞+；()0L u =∞；231S 23R R ()(R )I R R S u =∞++时间常数：23LR R τ=+5-14 在题图5-14电路中，已知：1250k ,4F,6F =Ω=μ=μR C C ，换路前1C 和2C 上储存的总电荷量为41.210C -⨯。
第五章1.换流方式有哪几种?各有什么特点?答:换流方式有4种:器件换流。
利用全控型器件的自关断能力进行换流称为器件换流。
电网换流。
由电网提供换流电压称为电网换流。
这种换流方式应用于由交流电网供电的电路中，它是利用电网电压自动过零并变负的性能来实现换流的。
负载换流。
由负载提供换流电压称为负载换流。
这种换流方法多用于直流电源供电的负载电路中。
强迫换流。
设置附加的换流电路，给欲关断的晶闸管强迫施加反向电压或反向电流的换流方式称为强迫换流。
换流回路的作用是利用储能元件中的能量，产生一个短暂的换流脉冲，使原来导通的晶闸管电流下降到零，再使它承受一段时间反压，便可关断。
强迫换流通常利用附加电容上所储存的能量来实现，因此也称电容换流。
2.什么是电压型和电流型逆变器？它们各有什么特点？答：⑴直流侧是电压源的逆变器称为电压型逆变器。
电压型逆变器的特点如下：①直流侧为电压源，或并联有大电容，相当于电压源。
直流侧电压基本无脉动，直流回路呈现低阻抗。
②由于直流电压源的箝位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关；而交流侧输出电流波形和相位随负载阻抗情况的不同而不同。
③当交流侧为阻感负载时，需要提供无功功率，直流侧电容起缓冲无功能量的作用。
逆变桥各臂反并联的二极管为交流侧向直流侧反馈无功能量提供了通道。
④直流侧向交流侧传送的功率是脉动的。
因为直流电源电压无脉动，故传送功率的脉动由直流侧电流的脉动来实现。
⑵直流侧电源为电流源的逆变器称为电流型逆变器。
电流型逆变器有如下特点：①直流侧串联有大电感，相当于电流源。
直流侧电流基本无脉动，直流回路呈现高阻抗。
②各开关管仅是改变直流电流流通途径，交流侧输出电流波形为矩形波，与负载阻抗角无关。
而交流侧输出电压波形和相位因负载阻抗角的不同而异，其波形常接近正弦波。
③当交流侧为阻感负载时，需要提供无功功率，直流侧电感起缓冲无功功率能量的作用。
因反馈无功能量时电流并不反向，故开关管不必反并联二极管。

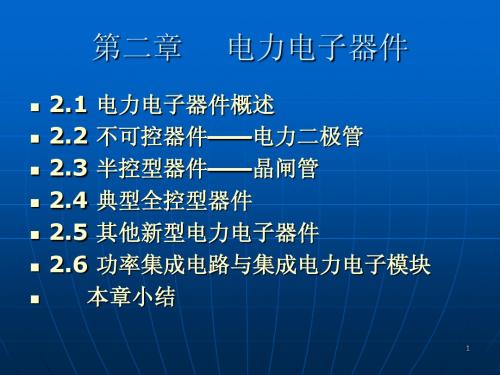

电力电子技术第五版课后习题答案第二章 电力电子器件2-1 与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。
2.电力二极管在P 区和N 区之间多了一层低掺杂N 区，也称漂移区。
低掺杂N 区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N 区就可以承受很高的电压而不被击穿。
2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电 压，并在门极施加触发电流（脉冲）。
或：uAK>0且uGK>0。
2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸 管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断， 可利用外加电压和外电路的作用使流过晶闸管的电流降 到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流 最大值均为Im π4π4π25π4a)b)c)图1-43图2-27 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m=π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22m I π2143+≈0.6741I m c) I d3=π21⎰20)(πωt d I m=41I m I 3 =⎰202)(21πωπt d I m =21 I m 2-5 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48b) I m2≈6741.0I≈232.90, I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314,I d3=41 I m3=78.52-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不 能? 答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管 V1、V2，分别具有共基极电流增益a1和a2，由普通晶阐管的分析可得,a1+a2=1是器件临界导通的条件。
