2019届高考数学大一轮复习 第七章 立体几何 第一节 空间几何体的结构特征及三视图和直观图教师用书 理

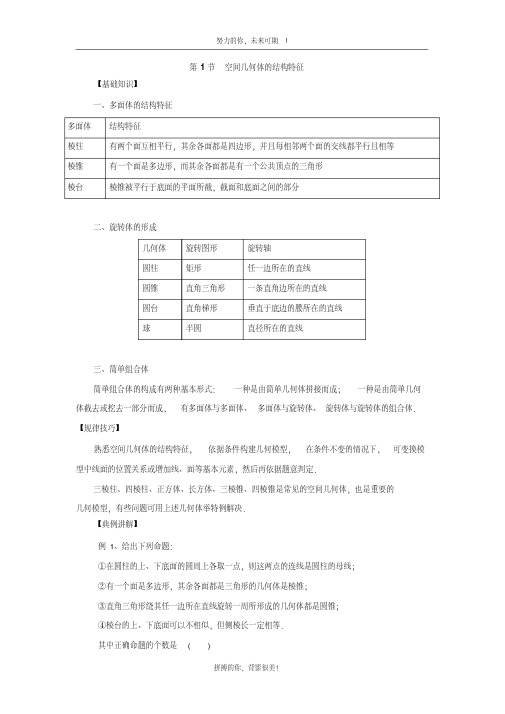

第1节空间几何体的结构特征【基础知识】一、多面体的结构特征多面体结构特征棱柱有两个面互相平行，其余各面都是四边形，并且每相邻两个面的交线都平行且相等棱锥有一个面是多边形，而其余各面都是有一个公共顶点的三角形棱台棱锥被平行于底面的平面所截，截面和底面之间的部分二、旋转体的形成几何体旋转图形旋转轴圆柱矩形任一边所在的直线圆锥直角三角形一条直角边所在的直线圆台直角梯形垂直于底边的腰所在的直线球半圆直径所在的直线三、简单组合体简单组合体的构成有两种基本形式：一种是由简单几何体拼接而成；一种是由简单几何体截去或挖去一部分而成，有多面体与多面体、多面体与旋转体、旋转体与旋转体的组合体．: ]【规律技巧】熟悉空间几何体的结构特征，依据条件构建几何模型，在条件不变的情况下，可变换模型中线面的位置关系或增加线、面等基本元素，然后再依据题意判定．三棱柱、四棱柱、正方体、长方体、三棱锥、四棱锥是常见的空间几何体，也是重要的几何模型，有些问题可用上述几何体举特例解决．【典例讲解】例1、给出下列命题：①在圆柱的上、下底面的圆周上各取一点，则这两点的连线是圆柱的母线；②有一个面是多边形，其余各面都是三角形的几何体是棱锥；③直角三角形绕其任一边所在直线旋转一周所形成的几何体都是圆锥；④棱台的上、下底面可以不相似，但侧棱长一定相等．其中正确命题的个数是()A．0B．1C．2D．3【解析】①不一定，只有这两点的连线平行于轴时才是母线；②不一定，因为“其余各面都是三角形”并不等价于“其余各面都是有一个公共顶点的三角形”，如图(1)所示；③不一定．当以斜边所在直线为旋转轴时，其余两边旋转形成的面所围成的几何体不是圆锥，如图(2)所示，它是由两个同底圆锥组成的几何体；④错误，棱台的上、下底面是相似且对应边平行的多边形，各侧棱延长线交于一点，但是侧棱长不一定相等．【答案】A【方法技巧】解决与空间几何体结构特征有关问题的技巧(1)要想真正把握几何体的结构特征，必须多角度、全面地去分析，多观察实物，提高空间想象能力；(2)紧扣结构特征是判断的关键，熟悉空间几何体的结构特征，依据条件构建几何模型，在条件不变的情况下，变换模型中的线面关系或增加线、面等基本元素，然后再依据题意判定；(3)通过反例对结构特征进行辨析，即要说明一个命题是错误的，只要举出一个反例即可．【变式探究】有一个几何体的三视图如图所示，这个几何体应是一个()A．棱台B．棱锥C．棱柱D．都不对【解析】从俯视图来看，上、下底面都是正方形，但是大小不一样，可以判断是棱台．【答案】A【针对训练】1、如图几何体中是棱柱的有()A．1个B．2个C．3个D．4个【答案】C【解析】由图可知，①、③、⑤是棱柱．2、下列结论正确的是()A．各个面都是三角形的几何体是三棱锥B．以三角形的一条边所在直线为旋转轴，其余两边旋转形成的曲面所围成的几何体叫圆锥C．棱锥的侧棱长与底面多边形的边长相等，则此棱锥可能是六棱锥D．圆锥的顶点与底面圆周上的任意一点的连线都是母线【答案】D3、一个锥体的主(正)视图和左(侧)视图如图所示，下列选项中，不可能是该锥体的俯视图的是()【答案】C【解析】注意到在三视图中，俯视图的宽度应与左视图的宽度相等，而在选项C中，其宽度为32，与题中所给的左(侧)视图的宽度1不相等，故选C．4、正方体ABCD－A1B1C1D1中E为棱BB1的中点(如图1)，用过点AEC1的平面截去该正方体的上半部分，则剩余几何体的左(侧)视图为( )[答案] C【解析】取DD1的中点F，连接AF、C1F，则剩余几何体为A1B1C1D1—AFC1E，因此其左(侧)视图为选项C．【练习巩固】1．在棱长为1的正方体ABCD－A1B1C1D1中，过对角线BD1的一个平面交AA1于E，交CC1于F，得四边形BFD1E，给出下列结论：①四边形BFD1E有可能为梯形；②四边形BFD1E有可能为菱形；③四边形BFD1E在底面ABCD内的投影一定是正方形；④四边形BFD1E有可能垂直于平面BB1D1D；⑤四边形BFD1E面积的最小值为6 2 .其中正确的是()A．①②③④B．②③④⑤C．①③④⑤D．①②④⑤【答案】B2、一个棱柱是正四棱柱的条件是()．A．底面是正方形，有两个侧面是矩形B．底面是正方形，有两个侧面垂直于底面C．底面是菱形，具有一个顶点处的三条棱两两垂直D．每个侧面都是全等矩形的四棱柱【答案】C【解析】A，B两选项中侧棱与底面不一定垂直，D选项中底面四边形不一定为正方形，故选C.3、用任意一个平面截一个几何体，各个截面都是圆面，则这个几何体一定是()A．圆柱B．圆锥C．球体D．圆柱、圆锥、球体的组合体【答案】C【解析】当用过高线的平面截圆柱和圆锥时，截面分别为矩形和三角形，只有球满足任意截面都是圆面．4、一个长方体去掉一个小长方体，所得几何体的正(主)视图与侧(左)视图分别如图所示，则该几何体的俯视图为( )【答案】C。

空间几何体知识点总结一、空间几何体的结构特征1．柱、锥、台、球的结构特征由若干个平面多边形围成的几何体称之为多面体。

围成多面体的各个多边形叫叫做多面体的面，相邻两个面的公共边叫做多面体的棱，棱与棱的公共点叫做顶点。

把一个平面图形绕它所在平面内的一条定直线旋转形成的封闭几何体称之为旋转体，其中定直线称为旋转体的轴。

（1）柱棱柱：一般的，有两个面互相平行，其余各面都是四边形，并且每相邻两个四边形的公共边都互相平行，由这些面所围成的几何体叫做棱柱；棱柱中两个互相平行的面叫做棱柱的底面，简称为底；其余各面叫做棱柱的侧面；相邻侧面的公共边叫做棱柱的侧棱；侧面与底面的公共顶点叫做棱柱的顶点。

底面是三角形、四边形、五边形……的棱柱分别叫做三棱柱、四棱柱、五棱柱……注：相关棱柱几何体系列（棱柱、斜棱柱、直棱柱、正棱柱）的关系：棱柱的性质：①侧棱都相等，侧面是平行四边形；②两个底面与平行于底面的截面是全等的多边形；③过不相邻的两条侧棱的截面是平行四边形；④直棱柱的侧棱长与高相等，侧面与对角面是矩形。

圆柱：以矩形的一边所在的直线为旋转轴，其余边旋转形成的曲面所围成的几何体叫做圆柱；旋转轴叫做圆柱的轴；垂直于轴的边旋转而成的曲面叫做圆柱的侧面；无论旋转到什么位置，不垂直于轴的边都叫做圆柱侧面的母线。

圆柱的性质：上、下底及平行于底面的截面都是等圆；过轴的截面（轴截面）是全等的矩形。

棱柱与圆柱统称为柱体；（2）锥棱锥：一般的有一个面是多边形，其余各面都是有一个公共顶点的三角形，由这些面所围成的几何体叫做棱锥；这个多边形面叫做棱锥的底面或底；有公共顶点的各个三角形面叫做棱锥的侧面；各侧面的公共顶点叫做棱锥的顶点；相邻侧面的公共边叫做棱锥的侧棱。

底面是三角锥、四边锥、五边锥……的棱柱分别叫做三棱锥、四棱锥、五棱锥……正棱锥：如果有一个棱锥的底面是正多边形，并且顶点在底面的射影是底面的中心，这样的棱锥叫做正棱锥。

注：棱锥的性质：①平行于底面的截面是与底面相似的正多边形，相似比等于顶点到截面的距离与顶点到底面的距离之比；②正棱锥各侧棱相等，各侧面是全等的等腰三角形；③正棱锥中六个元素，即侧棱、高、斜高、侧棱在底面内的射影、斜高在底面的射影、底面边长一半，构成四个直角三角形。

1．空间几何体的结构特征(1)多面体①棱柱的侧棱都平行且相等，上、下底面是全等的多边形． ②棱锥的底面是任意多边形，侧面是有一个公共顶点的三角形． ③棱台可由平行于底面的平面截棱锥得到，其上、下底面是相似多边形． (2)旋转体①圆柱可以由矩形绕其一边所在直线旋转得到． ②圆锥可以由直角三角形绕其直角边所在直线旋转得到．③圆台可以由直角梯形绕直角腰所在直线或等腰梯形绕上、下底中点连线所在直线旋转得到，也可由平行于底面的平面截圆锥得到．④球可以由半圆或圆绕直径所在直线旋转得到． 2．空间几何体的直观图画空间几何体的直观图常用斜二测画法，其规则是：(1)原图形中x 轴、y 轴、z 轴两两垂直，直观图中，x ′轴、y ′轴的夹角为45°(或135°)，z ′轴与x ′轴、y ′轴所在平面垂直．(2)原图形中平行于坐标轴的线段，直观图中仍分别平行于坐标轴．平行于x 轴和z 轴的线段在直观图中保持原长度不变，平行于y 轴的线段长度在直观图中变为原来的一半． 3．柱、锥、台和球的表面积和体积名称几何体表面积体积 柱体(棱柱和圆柱) S 表面积＝S 侧＋2S 底 V ＝Sh 锥体(棱锥和圆锥) S 表面积＝S 侧＋S 底V ＝13Sh台体(棱台和圆台) S 表面积＝S 侧＋S 上＋S 下V ＝13(S 上＋S 下＋S 上S 下)h球S ＝4πR 2V ＝43πR 34.常用结论(1)与体积有关的几个结论①一个组合体的体积等于它的各部分体积的和或差． ②底面面积及高都相等的两个同类几何体的体积相等． (2)几个与球有关的切、接常用结论 a ．正方体的棱长为a ，球的半径为R ， ①若球为正方体的外接球，则2R ＝3a ； ②若球为正方体的内切球，则2R ＝a ； ③若球与正方体的各棱相切，则2R ＝2a .b ．若长方体的同一顶点的三条棱长分别为a ，b ，c ，外接球的半径为R ，则2R ＝a 2＋b 2＋c 2. c ．正四面体的外接球与内切球的半径之比为3∶1. (3)斜二测画法中的“三变”与“三不变”“三变”⎩⎪⎨⎪⎧坐标轴的夹角改变，与y 轴平行的线段的长度变为原来的一半，图形改变.“三不变”⎩⎪⎨⎪⎧平行性不改变，与x ，z 轴平行的线段的长度不改变，相对位置不改变.【思考辨析】判断下面结论是否正确(请在括号中打“√”或“×”)(1)有两个面平行，其余各面都是平行四边形的几何体是棱柱．( ) (2)有一个面是多边形，其余各面都是三角形的几何体是棱锥．( )(3)用斜二测画法画水平放置的∠A 时，若∠A 的两边分别平行于x 轴和y 轴，且∠A ＝90°，则在直观图中，∠A ＝45°.( )(4)圆柱的侧面展开图是矩形．( )(5)台体的体积可转化为两个锥体的体积之差来计算．( ) (6)菱形的直观图仍是菱形．( )1．(教材改编)下列说法正确的是________． ①相等的角在直观图中仍然相等； ②相等的线段在直观图中仍然相等； ③正方形的直观图是正方形；④若两条线段平行，则在直观图中对应的两条线段仍然平行．2．(教材改编)已知圆锥的表面积等于12π cm2，其侧面展开图是一个半圆，则底面圆的半径为____ cm.3．(2014·陕西改编)将边长为1的正方形以其一边所在直线为旋转轴旋转一周，所得几何体的侧面积是________．4．将边长为a的正方形ABCD沿对角线AC折起，使得BD＝a，则三棱锥D－ABC的体积为________．5．用斜二测画法画一个水平放置的平面图形的直观图为如图所示的一个正方形，则原来的图形是__________．题型一空间几何体的结构特征例1(1)给出下列命题：①在圆柱的上、下底面的圆周上各取一点，则这两点的连线是圆柱的母线；②有一个面是多边形，其余各面都是三角形的几何体是棱锥；③直角三角形绕其任一边所在直线旋转一周所形成的几何体都是圆锥；④棱台的上、下底面可以不相似，但侧棱长一定相等．其中正确命题的个数是________．(2)下列结论：①以直角三角形的一边为轴旋转一周所得的旋转体是圆锥；②以直角梯形的一腰为轴旋转一周所得的旋转体是圆台；③圆柱、圆锥、圆台的底面都是圆面；④一个平面截圆锥，得到一个圆锥和一个圆台；⑤用任意一个平面截一个几何体，各个截面都是圆面，则这个几何体一定是球．其中正确结论的序号是________．(3)设有以下四个命题：①底面是平行四边形的四棱柱是平行六面体；②底面是矩形的平行六面体是长方体；③直四棱柱是直平行六面体；④棱台的相对侧棱延长后必交于一点．其中真命题的序号是________．思维升华(1)解决本类题目的关键是准确理解几何体的定义，真正把握几何体的结构特征，可以根据条件构建几何模型，在几何模型中进行判断；(2)解决本类题目的技巧：三棱柱、四棱柱、三棱锥、四棱锥是常用的几何模型，有些问题可以利用它们举特例解决或者学会利用反例对概念类的命题进行辨析．给出下列命题：①棱柱的侧棱都相等，侧面都是全等的平行四边形；②若三棱锥的三条侧棱两两垂直，则其三个侧面也两两垂直；③在四棱柱中，若两个过相对侧棱的截面都垂直于底面，则该四棱柱为直四棱柱；④存在每个面都是直角三角形的四面体．其中正确命题的序号是________．题型二空间几何体的直观图例2已知△A′B′C′是△ABC的直观图，且△A′B′C′是边长为a的正三角形，求△ABC的面积．引申探究1．若本例改为“已知△ABC是边长为a的正三角形，求其直观图△A′B′C′的面积”，应如何求？2.本例中的直观图若改为如图所示的直角梯形，∠ABC＝45°，AB＝AD＝1，DC⊥BC，则原图形的面积为________．思维升华用斜二测画法画直观图的技巧在原图形中与x轴或y轴平行的线段在直观图中与x′轴或y′轴平行，原图中不与坐标轴平行的直线段可以先画出线段的端点再连线，原图中的曲线段可以通过取一些关键点，作出在直观图中的相应点后，用平滑的曲线连结而画出．如图，矩形O′A′B′C′是水平放置的一个平面图形的直观图，其中O′A′＝6 cm，C′D′＝2 cm，则原图形是________．①正方形；②矩形；③菱形；④一般的平行四边形．题型三求空间几何体的表面积例3(1)(2014·山东)一个六棱锥的体积为23，其底面是边长为2的正六边形，侧棱长都相等，则该六棱锥的侧面积为________．(2)如图，斜三棱柱ABC—A′B′C′中，底面是边长为a的正三角形，侧棱长为b，侧棱AA′与底面相邻两边AB与AC都成45°角，求此斜三棱柱的表面积．思维升华 (1)解决组合体问题关键是分清该几何体是由哪些简单的几何体组成的以及这些简单的几何体的组合情况；(2)在求多面体的侧面积时，应对每一侧面分别求解后再相加，对于组合体的表面积应注意重合部分的处理．(3)圆柱、圆锥、圆台的侧面是曲面，计算侧面积时需要将这个曲面展为平面图形计算，而表面积是侧面积与底面圆的面积之和．一个正三棱台的上、下底面边长分别是3 cm 和6 cm ，高是32cm.(1)求三棱台的斜高；(2)求三棱台的侧面积和表面积．题型四 求空间几何体的体积例4 (2015·山东改编)已知等腰直角三角形的直角边的长为2，将该三角形绕其斜边所在的直线旋转一周而形成的曲面所围成的几何体的体积为________．思维升华 空间几何体体积问题的常见类型及解题策略(1)若所给定的几何体是可直接用公式求解的柱体、锥体或台体，则可直接利用公式进行求解． (2)若所给定的几何体的体积不能直接利用公式得出，则常用转换法、分割法、补形法等方法进行求解．(2014·课标全国Ⅱ改编)正三棱柱ABC－A1B1C1的底面边长为2，侧棱长为3，D为BC的中点，则三棱锥A－B1DC1的体积为________．题型五与球有关的切、接问题例5已知直三棱柱ABC－A1B1C1的6个顶点都在球O的球面上，若AB＝3，AC＝4，AB⊥AC，AA1＝12，则球O的半径为________．引申探究1．本例若将直三棱柱改为“棱长为4的正方体”，则此正方体外接球和内切球的体积各是多少？2．本例若将直三棱柱改为“正四面体”，则此正四面体的表面积S1与其内切球的表面积S2的比值为多少？3．本例中若将直三棱柱改为“侧棱和底面边长都是32的正四棱锥”，则其外接球的半径是多少？思维升华空间几何体与球接、切问题的求解方法(1)求解球与棱柱、棱锥的接、切问题时，一般过球心及接、切点作截面，把空间问题转化为平面图形与圆的接、切问题，再利用平面几何知识寻找几何中元素间的关系求解．(2)若球面上四点P，A，B，C构成的三条线段P A，PB，PC两两互相垂直，且P A＝a，PB＝b，PC＝c，一般把有关元素“补形”成为一个球内接长方体，利用4R2＝a2＋b2＋c2求解．如图，直三棱柱ABC－A1B1C1的六个顶点都在半径为1的半球面上，AB＝AC，侧面BCC1B1是半球底面圆的内接正方形，则侧面ABB1A1的面积为________．15．巧用补形法解决立体几何问题典例如图：△ABC中，AB＝8，BC＝10，AC＝6，DB⊥平面ABC，且AE∥FC∥BD，BD＝3，FC ＝4，AE＝5.则此几何体的体积为________．温馨提醒(1)补形法的应用思路：“补形法”是立体几何中一种常见的重要方法，在解题时，把几何体通过“补形”补成一个完整的几何体或置于一个更熟悉的几何体中，巧妙地破解空间几何体的体积等问题，常见的补形法有对称补形、联系补形与还原补形，对于还原补形，主要涉及台体中“还台为锥”．(2)补形法的应用条件：当某些空间几何体是某一个几何体的一部分，且求解的问题直接求解较难入手时，常用该法．[方法与技巧]求空间几何体的侧面积、体积的思想与方法(1)转化与化归思想：计算旋转体的侧面积时，一般采用转化的方法来进行，即将侧面展开化为平面图形，“化曲为直”来解决，因此要熟悉常见旋转体的侧面展开图的形状及平面图形面积的求法．(2)求体积的两种方法：①割补法：求一些不规则几何体的体积时，常用割补法转化成已知体积公式的几何体进行解决．②等积法：等积法包括等面积法和等体积法．等积法的前提是几何图形(或几何体)的面积(或体积)通过已知条件可以得到，利用等积法可以用来求解几何图形的高或几何体的高，特别是在求三角形的高和三棱锥的高时，这一方法回避了通过具体作图得到三角形(或三棱锥)的高，而通过直接计算得到高的数值．[失误与防范]求空间几何体的表面积应注意的问题(1)求组合体的表面积时，要注意各几何体重叠部分的处理．(2)底面是梯形的四棱柱侧放时，容易和四棱台混淆，在识别时要紧扣定义，以防出错．A组专项基础训练(时间：45分钟)1．给出下列命题：①在正方体上任意选择4个不共面的顶点，它们可能是正四面体的4个顶点；②底面是等边三角形，侧面都是等腰三角形的三棱锥是正三棱锥；③若有两个侧面垂直于底面，则该四棱柱为直四棱柱．其中正确命题的序号是________．2．五棱柱中，不同在任何侧面且不同在任何底面的两顶点的连线称为它的对角线，那么一个五棱柱对角线的条数为________．3．用平面α截球O所得截面圆的半径为3，球心O到平面α的距离为4，则此球的表面积为________．4．(2015·课标全国Ⅰ改编)《九章算术》是我国古代内容极为丰富的数学名著，书中有如下问题：“今有委米依垣内角，下周八尺，高五尺．问：积及为米几何？”其意思为：“在屋内墙角处堆放米(如图，米堆为一个圆锥的四分之一)，米堆底部的弧长为8尺，米堆的高为5尺，问米堆的体积和堆放的米各为多少？”已知1斛米的体积约为1.62立方尺，圆周率约为3，估算出堆放的米约有________斛．5.如图，在三棱柱ABC—A1B1C1中，侧棱AA1⊥平面AB1C1，AA1＝1，底面△ABC是边长为2的正三角形，则此三棱柱的体积为________．6．(2015·江苏)现有橡皮泥制作的底面半径为5，高为4的圆锥和底面半径为2、高为8的圆柱各一个．若将它们重新制作成总体积与高均保持不变，但底面半径相同的新的圆锥和圆柱各一个，则新的底面半径为________．7．(2015·课标全国Ⅱ改编)已知A，B是球O的球面上两点，∠AOB＝90°，C为该球面上的动点．若三棱锥O-ABC体积的最大值为36，则球O的表面积为________．8．(2015·盐城一模)一个圆锥过轴的截面为等边三角形，它的顶点和底面圆周在球O的球面上，则该圆锥的体积与球O的体积的比值为________．9．(教材改编)已知一个上、下底面为正三角形且两底面中心连线垂直于底面的三棱台的两底面边长分别为20 cm和30 cm，且其侧面积等于两底面面积之和，求棱台的高．10.如图所示，已知E、F分别是棱长为a的正方体ABCD—A1B1C1D1的棱A1A、CC1的中点，求四棱锥C1—B1EDF的体积．B组专项能力提升(时间：30分钟)11．已知某圆锥体的底面半径r ＝3，沿圆锥体的母线把侧面展开后得到一个圆心角为23π的扇形，则该圆锥体的表面积是________．12．三棱锥P —ABC 中，D ，E 分别为PB ，PC 的中点，记三棱锥D —ABE 的体积为V 1，P —ABC 的体积为V 2，则V 1V 2＝________.13．已知圆台的母线长为4 cm ，母线与轴的夹角为30°，上底面半径是下底面半径的12，则这个圆台的侧面积是________cm 2.14．(2015·课标全国Ⅰ)如图，四边形ABCD 为菱形，G 为AC 与BD 的交点，BE ⊥平面ABCD .(1)证明：平面AEC ⊥平面BED ；(2)若∠ABC ＝120°，AE ⊥EC ，三棱锥EACD 的体积为63，求该三棱锥的侧面积．15．如图，△ABC 中，∠ACB ＝90°，∠ABC ＝30°，BC ＝3，在三角形内挖去一个半圆(圆心O 在边BC 上，半圆与AC 、AB 分别相切于点C 、M ，与BC 交于点N )，将△ABC 绕直线BC 旋转一周得到一个旋转体．(1)求该几何体中间一个空心球的表面积的大小；(2)求图中阴影部分绕直线BC 旋转一周所得旋转体的体积．。

2019届高考数学一轮复习第七章立体几何课堂达标34 空间几何体的结构特征、三视图和直观图文新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2019届高考数学一轮复习第七章立体几何课堂达标34 空间几何体的结构特征、三视图和直观图文新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2019届高考数学一轮复习第七章立体几何课堂达标34 空间几何体的结构特征、三视图和直观图文新人教版的全部内容。

课堂达标(三十四) 空间几何体的结构特征、三视图和直观图［A基础巩固练］1．已知底面为正方形的四棱锥，其中一条侧棱垂直于底面，那么该四棱锥的三视图可能是下列各图中的（)[解析]根据三视图的定义可知A、B、D均不可能，故选C。

[答案]C2．“牟合方盖”是我国古代数学家刘徽在研究球的体积的过程中构造的一个和谐优美的几何体．它由完全相同的四个曲面构成，相对的两个曲面在同一个圆柱的侧面上，好似两个扣合（牟合)在一起的方形伞（方盖）．其直观图如图1，图2中四边形是为体现其直观性所作的辅助线，当其正视图和侧视图完全相同时，它的正视图和俯视图分别可能是( ）图1图2A．a，b B．a，cC．c，b D．b,d［解析]当正视图和侧视图完全相同时,“牟合方盖"相对的两个曲面正对前方，正视图为一个圆，俯视图为一个正方形，且两条对角线为实线，故选A。

［答案]A3．（2018·福州模拟)用斜二测画法画一个水平放置的平面图形的直观图为______,如图所示的一个正方形，则原来的图形是（）［解析]由直观图可知，在直观图中多边形为正方形,对角线长为错误!，所以原图形为平行四边形，位于y轴上的对角线长为2错误!。

立体几何第1节 空间几何体的结构特征、三视图和直观图一、基础知识批注——理解深一点1.简单几何体(1)多面体的结构特征名称棱柱棱锥棱台图形底面 互相平行且相等 多边形互相平行且相似 侧棱 互相平行且相等 相交于一点，但不一定相等 延长线交于一点侧面形状 平行四边形三角形梯形①特殊的四棱柱 四棱柱――――→底面为平行四边形平行六面体――――→侧棱垂直于底面直平行六面体――→底面为矩形长方体――――→底面边长相等正四棱柱――――→侧棱与底面边长相等正方体 上述四棱柱有以下集合关系：{正方体}{正四棱柱}{长方体}{直平行六面体}{平行六面体}{四棱柱}．②多面体的关系：棱柱――→一个底面退化为一个点棱锥――→平行于底面的平面截得棱台(2)旋转体的结构特征 名称圆柱圆锥圆台球▲图形母线 互相平行且相等，垂直于底面 长度相等且相交于一点延长线交于一点 轴截面 全等的矩形 全等的等腰三角形全等的等腰梯形圆 侧面展开图矩形扇形扇环多面体是一个“封闭”的几何体． 多面体是一个“实心”的几何体．▲球的截面的性质(1)球的任何截面是圆面；(2)球心和截面(不过球心)圆心的连线垂直于截面；(3)球心到截面的距离d 与球的半径R 及截面的半径r 的关系为r ＝R 2－d 2. 2．直观图(1)画法：常用斜二测画法． (2)规则：①原图形中x 轴、y 轴、z 轴两两垂直，直观图中，x ′轴、y ′轴的夹角为45°(或135°)，z ′轴与x ′轴和y ′轴所在平面垂直．②原图形中平行于坐标轴的线段，直观图中仍平行于坐标轴．平行于x 轴和z 轴的线段在直观图中保持原长度不变，平行于y 轴的线段长度在直观图中变为原来的一半．[解题技法] 原图形与直观图面积的关系按照斜二测画法得到的平面图形的直观图与原图形面积的关系： (1)S 直观图＝24S 原图形；(2)S 原图形＝22S 直观图． 3．三视图几何体的三视图包括正视图、侧视图、俯视图，分别是从几何体的正前方、正左方和正上方观察几何体画出的轮廓线.二、常用结论汇总——规律多一点1．常见旋转体的三视图(1)球的三视图都是半径相等的圆．(2)底面与水平面平行放置的圆锥的正视图和侧视图为全等的等腰三角形． (3)底面与水平面平行放置的圆台的正视图和侧视图为全等的等腰梯形． (4)底面与水平面平行放置的圆柱的正视图和侧视图为全等的矩形． 2．斜二测画法中的“三变”与“三不变”“三变”⎩⎪⎨⎪⎧ 坐标轴的夹角改变，与y 轴平行的线段的长度变为原来的一半，图形改变.“三不变”⎩⎪⎨⎪⎧平行性不改变，与x 轴和z 轴平行的线段的长度不改变，相对位置不改变.三视图的长度特征“长对正、高平齐、宽相等”，即正俯同长、正侧同高、俯侧同宽．2．三视图还原长方体口诀三视图，要还原，关键在于找顶点；长方体，三向切，三图相交顶点得；查视图，再检验，实线虚线细甄辨．题型一空间几何体的结构特征1．给出下列命题：①在圆柱的上、下底面的圆周上各取一点，则这两点的连线是圆柱的母线；②直角三角形绕其任一边所在直线旋转一周所形成的几何体都是圆锥；③棱台的上、下底面可以不相似，但侧棱长一定相等．其中正确命题的个数是()A．0 B．1 C．2 D．32．(2018·青岛模拟)以下命题：①以直角梯形的一腰所在直线为轴旋转一周所得的旋转体是圆台；②圆柱、圆锥、圆台的底面都是圆面；③一个平面截圆锥，得到一个圆锥和一个圆台．其中正确命题的个数为()A．0 B．1 C．2 D．3题型二简单几何体的三视图命题点1已知几何体，识别三视图3. (2017·贵州七校联考)如图所示，四面体ABCD的四个顶点是长方体的四个顶点(长方体是虚拟图形，起辅助作用)，则四面体ABCD的三视图是(用①②③④⑤⑥代表图形)()A．①②⑥B．①②③C．④⑤⑥D．③④⑤4.(2017·全国Ⅰ)某多面体的三视图如图所示，其中正视图和侧视图都由正方形和等腰直角三角形组成，正方形的边长为2，俯视图为等腰直角三角形，该多面体的各个面中有若干个是梯形，这些梯形的面积之和为()A．10 B．12C．14 D．16命题点3已知三视图中的两个视图，判断第三个视图5. (2017·汕头模拟)一个锥体的正视图和侧视图如图所示，下列选项中，不可能是该锥体的俯视图的是()6.(2017·全国Ⅱ)如图，网格纸上小正方形的边长为1，粗实线画出的是某几何体的三视图，该几何体由一平面将一圆柱截去一部分后所得，则该几何体的体积为()A．90π B．63π C．42π D．36π7.如图，网格纸的各小格都是正方形，粗实线画出的是一个锥体的侧视图和俯视图，则该锥体的正视图可能是()题型三空间几何体的直观图8.(2018·福州调研)已知等腰梯形ABCD，上底CD＝1，腰AD＝CB＝2，下底AB＝3，以下底所在直线为x轴，则由斜二测画法画出的直观图A′B′C′D′的面积为________．跟踪训练(2017·贵阳联考)有一块多边形的菜地，它的水平放置的平面图形的斜二测直观图是直角梯形(如图所示)，∠ABC＝45°，AB＝AD＝1，DC⊥BC，则这块菜地的面积为________．1．一个几何体的三视图形状都相同、大小均相等，那么这个几何体不可以是()A．球B．三棱锥C．正方体D．圆柱2．如图为几何体的三视图，根据三视图可以判断这个几何体为()A．圆锥B．三棱锥C．三棱柱D．三棱台3．“牟合方盖”(如图1)是我国古代数学家刘徽在研究球的体积的过程中构造的一个和谐优美的几何体．它由完全相同的四个曲面构成，相对的两个曲面在同一个圆柱的侧面上，好似两个扣合(牟合)在一起的方形伞(方盖)．其直观图如图2所示，图中四边形是为体现其直观性所作的辅助线，其实际直观图中四边形不存在，当其正视图和侧视图完全相同时，它的正视图和俯视图分别可能是()A．a，b B．a，c C．c，b D．b，d4．(2018·成都质检)如图，在长方体ABCD－A1B1C1D1中，点P是棱CD上一点，则三棱锥P－A1B1A的侧视图是()5．(2018·武汉调研)一个四面体的顶点在空间直角坐标系Oxyz中的坐标分别是(1,0,1)，(1,1,0)，(0,1,1)，(0,0,0)，画该四面体三视图中的正视图时，以zOx平面为投影面，则得到的正视图可以为()6．(2017·黄山质检)一个正方体截去两个角后所得几何体的正视图、俯视图如图所示，则其侧视图为()7．(2017·东北师大附中、吉林市一中等五校联考)如图所示，在三棱锥D—ABC中，已知AC ＝BC＝CD＝2，CD⊥平面ABC，∠ACB＝90°.若其正视图、俯视图如图所示，则其侧视图的面积为()A. 6 B．2C. 3D. 28.如图，在一个正方体内放入两个半径不相等的球O1，O2，这两个球外切，且球O1与正方体共顶点A的三个面相切，球O2与正方体共顶点B1的三个面相切，则两球在正方体的面AA1C1C上的正投影是()9.(2017·福建龙岩联考)一水平放置的平面四边形OABC，用斜二测画法画出它的直观图O′A′B′C′如图所示，此直观图恰好是一个边长为1的正方形，则原平面四边形OABC 的面积为________．10.(2017·南昌一模)如图，在正四棱柱ABCD—A1B1C1D1中，点P是平面A1B1C1D1内一点，则三棱锥P—BCD的正视图与侧视图的面积之比为________．11．如图，点O为正方体ABCD—A′B′C′D′的中心，点E为平面B′BCC′的中心，点F为B′C′的中点，则空间四边形D′OEF在该正方体的各个面上的射影可能是________．(填出所有可能的序号)12．(2018·长沙调研)某四面体的三视图如图所示，则该四面体的六条棱的长度中，最大的是________．13．用若干块相同的小正方体搭成一个几何体，该几何体的三视图如图所示，则搭成该几何体需要的小正方体的块数是()A．8 B．7C．6 D．514．(2017·湖南省东部六校联考)某三棱锥的三视图如图所示，则该三棱锥的四个面的面积中，最大的面积是()A．4 3 B．8 3C．47 D．815．(2017·泉州二模)某几何体的三视图如图所示，则该几何体的侧视图中的虚线部分是()A．圆弧B．抛物线的一部分C．椭圆的一部分D．双曲线的一部分16.(2018·济南模拟)一只蚂蚁从正方体ABCD—A1B1C1D1的顶点A出发，经正方体的表面，按最短路线爬行到顶点C1的位置，则下列图形中可以表示正方体及蚂蚁最短爬行路线的正视图的是()A．①②B．①③C．③④D．②④。
