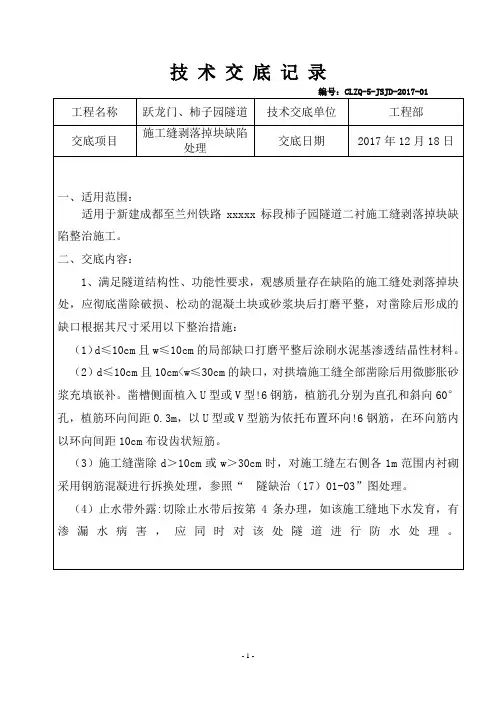

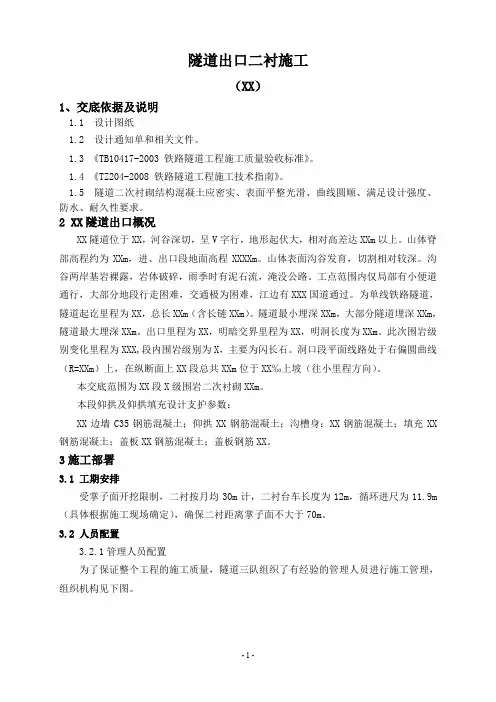

隧道出口二衬施工(XX)1、交底依据及说明1.1 设计图纸1.2 设计通知单和相关文件。
1.3 《TB10417-2003 铁路隧道工程施工质量验收标准》。
1.4 《TZ204-2008 铁路隧道工程施工技术指南》。
1.5 隧道二次衬砌结构混凝土应密实、表面平整光滑、曲线圆顺、满足设计强度、防水、耐久性要求。
2 XX隧道出口概况XX隧道位于XX,河谷深切,呈V字行,地形起伏大,相对高差达XXm以上。
山体脊部高程约为XXm,进、出口段地面高程XXXXm。
山体表面沟谷发育,切割相对较深。
沟谷两岸基岩裸露,岩体破碎,雨季时有泥石流,淹没公路。
工点范围内仅局部有小便道通行,大部分地段行走困难,交通极为困难,江边有XXX国道通过。
为单线铁路隧道,隧道起讫里程为XX,总长XXm(含长链XXm)。
隧道最小埋深XXm,大部分隧道埋深XXm,隧道最大埋深XXm。
出口里程为XX,明暗交界里程为XX,明洞长度为XXm。
此次围岩级别变化里程为XXX,段内围岩级别为X,主要为闪长石。
洞口段平面线路处于右偏圆曲线(R=XXm)上,在纵断面上XX段总共XXm位于XX‰上坡(往小里程方向)。
本交底范围为XX段X级围岩二次衬砌XXm。
本段仰拱及仰拱填充设计支护参数:XX边墙C35钢筋混凝土;仰拱XX钢筋混凝土;沟槽身:XX钢筋混凝土;填充XX 钢筋混凝土;盖板XX钢筋混凝土;盖板钢筋XX。
3施工部署3.1 工期安排受掌子面开挖限制,二衬按月均30m计,二衬台车长度为12m,循环进尺为11.9m (具体根据施工现场确定),确保二衬距离掌子面不大于70m。
3.2 人员配置3.2.1管理人员配置为了保证整个工程的施工质量,隧道三队组织了有经验的管理人员进行施工管理,组织机构见下图。
3.2.2作业班组及生产工人主要配置3.3 主要机械设备配置3.4 主要材料准备4 施工方法及要求4.1衬砌总体工艺流程衬砌总体工艺流程如下图所示:4.1施工准备二衬台车采用全钢液压自行式整体衬砌台车,长度为12m,走行轨道为每边3根长12.5m标准钢轨,轨下垫油枕。
隧道二次衬砌施工技术交底一、介绍在隧道施工中,二次衬砌工程是非常重要的工程之一,主要是为了增强隧道的稳定性和安全性。
隧道二次衬砌施工技术对于确保隧道建造质量、提高施工效率以及保障工人安全具有至关重要的作用。
本文旨在介绍隧道二次衬砌施工技术交底,详细说明隧道二次衬砌施工技术注意事项,以及相关规范和标准。
二、施工前准备在进行隧道二次衬砌施工前,需要做好以下几方面的准备工作:2.1 现场勘察和设计需要对管片临时支撑和固定方法进行设计和施工方案制定,对衬砌墙板、支架、连接件等进行必要的检查和试验,确保设计质量符合要求。
2.2 材料准备在隧道二次衬砌施工中,需要用到各种不同材料,如隧道管片、混凝土、支架、连接件等。
在施工前,需将这些材料的种类、数量、质量进行核对和准备,确保施工过程中材料的充足性。
2.3 设备准备在隧道二次衬砌施工中,也需要一些专业设备,如吊篮、升降机等。
在施工前,需要将设备进行检查和试验,确保设备所有功能正常。
三、施工注意事项在进行隧道二次衬砌施工时,需要注意以下几点:3.1 施工操作规范施工人员需严格按照现行的建筑施工标准和规范进行操作,保证施工效果和质量。
3.2 安全措施隧道二次衬砌施工涉及到高空、重物吊运等危险环境,要求施工队伍对安全标准和控制措施必须严格落实,确保施工时安全无事故发生。
3.3 材料质量所有进场材料必须符合施工标准与要求,并经过质量检查合格后方可使用。
3.4 现场管理在施工中,需做好现场管理,包括安全提示、现场秩序、物资管理等,确保施工顺利进行。
3.5 防渗处理隧道在使用过程中,会有水涌入现象,因此在二次衬砌施工中,需要进行防渗处理,以防隧道内部产生渗漏。
四、质量控制在隧道二次衬砌施工中,需要对施工过程中涉及到的关键控制环节进行严格监管和质量控制,主要包括以下几个方面:4.1 现场巡查现场巡查人员需对施工现场每个环节进行检查,并对检查情况进行相应记录和报告。
4.2 技术标准施工人员需严格按照相关技术标准和要求进行施工,确保施工质量符合要求。
二次衬砌施工技术交底隧道衬砌要遵循“仰拱超前、墙拱整体衬砌”的原则,初期支护完成后,为有效地控制其变形,仰拱尽量紧跟开挖面施工,仰拱填充采用栈桥平台以解决洞内运输问题,并进行全幅一次性施工。
仰拱施作完成后,利用多功能作业平台人工铺设防水板,绑扎钢筋后,采用液压整体式衬砌台车进行二次衬砌,采用拱墙一次性整体灌注施工。
混凝土在洞外采用拌和站集中拌和,混凝土搅拌运输车运至洞内,混凝土输送泵泵送入模。
一、仰拱、填充砼浇筑仰拱、填充的开挖每循环只能施工6米长,按隧道宽度的一半施工,仰拱标高严格按测量技术的交底进行,严禁欠挖,墙角纵向排水管以下的边墙混凝土与仰拱一次浇筑。
在仰拱混凝土达到初凝后,开始安装填充混凝土纵向及横向挡头模,施工填充混凝土(10片石混凝土),片石的抗压强度必须>30Mpa,每循环填充混凝土纵向采取台阶进行衔接(除变形缝),填充混凝土表面必须与边墙检查井底面顺接,便于矮边墙的施工。
二、矮边墙砼浇筑墙角纵向排水管以上到电缆沟盖板底的混凝土在仰拱、填充施工完后,在混凝土达到初凝,才开始施工,矮边墙施工必须用小块钢模板进行施工。
三、隧道中心检查井中心检查井必须用加工的定型模板进行施工,必须按检查井的尺寸进行加工,在遇到有中心检查井的位置,检查井和仰拱、填充进行一次浇筑,但在填充范围内的检查井身混凝土必须用25号混凝土进行施工,同时施工检查井内的检查梯钢筋。
四、中心排水管及墙角排水管中心排水管及墙角排水管的位置必须按测量组的测量资料进行施工,要严格控制中心排水管的平面位置与行车道中心线的位置一致,边墙纵向排水管必须与线路平行布置,预留中心排水管的位置必须比设计宽20厘米以上;中心排水管及边墙纵向排水管的纵向坡度必须与线路坡度一致。
五、钢筋制作及安装二次衬砌钢筋根据设计尺寸在钢筋加工样台上成批加工制作,用汽车运输到施工现场绑扎安装成型。
仰拱的钢筋按隧道宽度的半幅进行加工,在隧道的中部进行搭接,搭接长度为25d;搭接必须是错开搭接,错开的距离不能小于50厘米,采取梅花形错开;每循环仰拱箍筋纵向必须预留,便于下道工序的主筋与上道主筋进行联接。

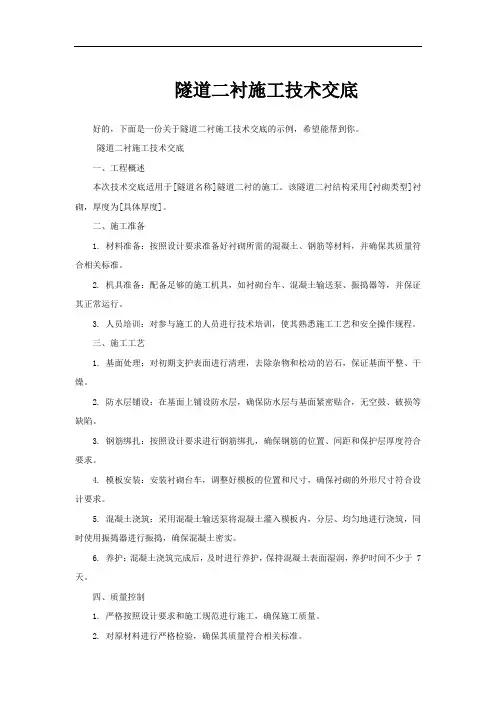

一、交底对象1. 施工单位全体参与隧道二衬支护施工的作业人员。
2. 施工单位管理人员、技术人员及现场监理人员。
二、交底时间[具体日期]三、交底内容1. 施工规范与标准- 严格遵守国家相关安全法规、标准及隧道施工技术规范。
- 按照设计图纸、施工组织设计和施工方案进行二衬支护施工。
2. 施工准备- 检查施工现场环境,确保满足施工条件。
- 准备好施工所需的机械设备、材料、工具等。
- 对施工人员进行安全技术培训,提高安全意识。
3. 施工工艺与操作- 二衬支护施工分为以下步骤:1. 模板安装:确保模板牢固、稳定,符合设计要求。
2. 钢筋绑扎:按照设计要求绑扎钢筋,确保钢筋间距、间距、锚固等符合规范。
3. 混凝土浇筑:严格按照混凝土配合比、浇筑顺序和浇筑速度进行施工。
4. 混凝土养护:按照规范要求进行养护,确保混凝土强度达到设计要求。
4. 安全注意事项- 严格遵循“安全第一,预防为主”的方针,加强安全生产管理。
- 进入施工现场必须按规定佩戴安全帽、安全带等防护用品。
- 高处作业时,必须系好安全带,防止坠落。
- 严禁酒后上岗、违章作业。
- 严禁在施工现场吸烟、使用明火。
- 严格执行临时用电安全规范,防止触电事故发生。
5. 常见事故预防及处理- 塌方:加强对围岩的监测,发现异常情况立即停止施工,采取相应措施进行处理。
- 物体打击:加强施工现场管理,确保施工材料、工具等放置整齐,防止坠落。
- 高空坠落:严格执行高处作业安全规程,加强安全防护措施。
- 火灾:施工现场应配备灭火器材,加强火灾预防措施。
6. 应急预案- 制定隧道二衬支护施工的应急预案,明确事故发生时的应急响应措施。
- 定期进行应急演练,提高应急处置能力。
四、交底要求1. 施工单位应将本安全技术交底内容落实到每位施工人员。
2. 施工人员应认真学习并掌握安全技术交底内容,提高安全意识。
3. 施工单位应定期对施工人员进行安全技术培训,确保施工安全。
五、总结隧道二衬支护施工是一项技术性强、安全风险大的工程。
工程名称琚家湾隧道工程部位隧道二衬技术交底交底内容:隧道二衬施工技术交底一、施工工艺1、测量放线,测量人员准确测出洞轴线,并在边墙做好标记,为钢筋绑扎和矮边墙模板安装提供依据。
2、仰拱钢筋绑扎,仰拱钢筋在钢筋加工场按照设计尺寸加工制作成型后,运到现场绑扎,绑扎时严格按照设计图纸控制钢筋的位置、弧度及间距。
主筋及纵向筋搭接:主筋采用机械套筒连接,双面焊5d、单面焊10d、绑扎35d,在同一截面的钢筋接头不能大于50%,焊接接头一定要满焊,不符合要求的一律返工。
3、仰拱边模采用钢模,局部采用木模,支撑一定要牢固,防止振捣时出现跑模现象。
模板安装完成后,在模板上标出砼浇筑标高,防止超高。
二、混凝土工程1、隧道衬砌混凝土采用集中拌和,所用各项材料宜采用自动计量装置按重量投料计算。
混凝土的运输、浇筑及间歇的全部时间不应超过混凝土初凝的时间。
灌注整体式衬砌时宜选用衬砌模板台车或移动式模板台架,并配置混凝土运输设备和混凝土输送泵。
同一施工段的混凝土应连续浇筑,并应在底层混凝土初凝前将上一层混凝土浇筑完毕。
当底层混凝土初凝后叫住上一层混凝土时,应按施工缝进行处理。
2、混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。
当下层混凝土初凝后浇筑上一层混凝土时,应按施工缝进行处理。
3、隧道超挖回填必须符合设计要求。
拱、墙以上1m范围内超挖部分应采用同级混凝土进行回填。
边墙基底应无虚碴杂物及淤泥,边墙基础的扩大部分给仰拱的拱座应结合边墙同时灌注。
4、混凝土的运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。
同一施工段的混凝土应连续浇筑,并应在底层混凝土初凝前将上一层混凝土浇筑完毕。
当底层混凝土初凝后浇筑上一层混凝土时,应按施工缝进行处理。
5、混凝土浇筑完毕后,应按技术方案及时采取有效的养护措施,并符合下列规定:a.应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护;b.混凝土浇水养护的时间:对采用普通硅酸盐水泥、硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土,不得少于7d;对掺用缓凝型外工程名称琚家湾隧道工程部位隧道二衬技术交底加剂或有抗渗等要求的混凝土,不得少于14d;c.浇水次数应能保持混凝土处于保持湿润状态;混凝土养护用水应与拌和用水相同;d.采用塑料布覆盖养护的混凝土,其敞露的全部表面应覆盖严密,并保持塑料布内有凝结水。
单位:中交集团兰渝铁路LYS-11标二分部项目部
单位:中交集团兰渝铁路LYS-11标二分部项目部
单位:中交集团兰渝铁路LYS-11标二分部项目部

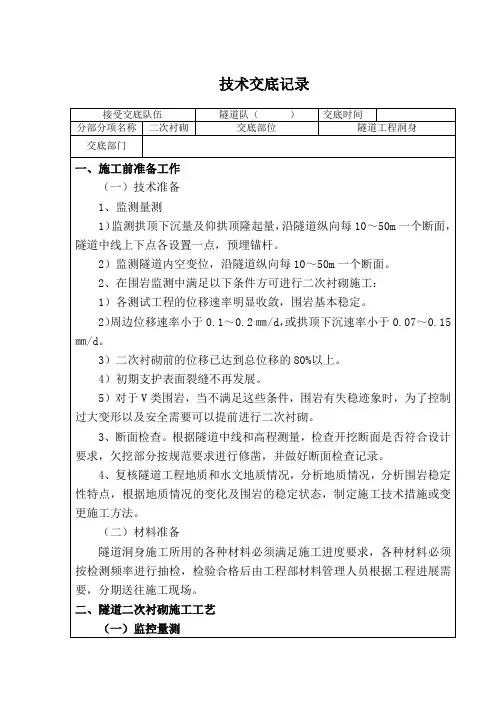

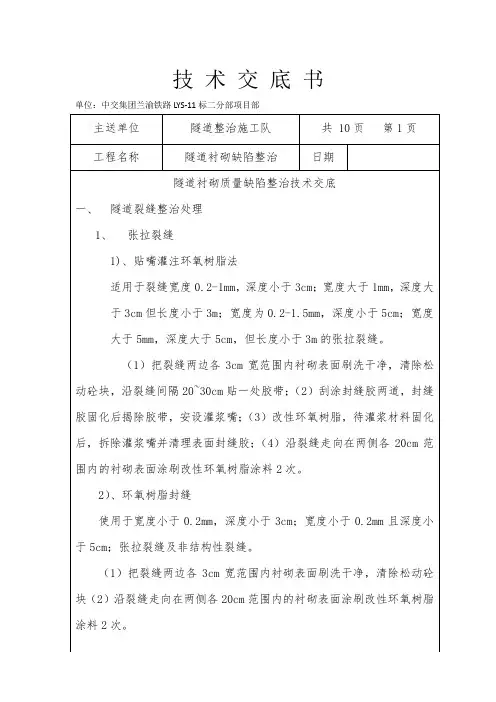

技术交底书单位:中交集团兰渝铁路LYS-11标二分部项目部
技术交底书单位:中交集团兰渝铁路LYS-11标二分部项目部
单位:中交集团兰渝铁路LYS-11标二分部项目部
单位:中交集团兰渝铁路LYS-11标二分部项目部
单位:中交集团兰渝铁路LYS-11标二分部项目部
单位:中交集团兰渝铁路LYS-11标二分部项目部
单位:中交集团兰渝铁路LYS-11标二分部项目部
单位:中交集团兰渝铁路LYS-11标二分部项目部
单位:中交集团兰渝铁路LYS-11标二分部项目部。
隧道二衬技术交底一、二衬混凝土施工细则1 混凝土配合比设计1.1 合理选择坍落度坍落度对混凝土的可泵性影响很大,如果坍落度过大,混凝土流动性很好,但容易产生离析和泌水;坍落度过小,流动性差,管阻增大,两者都容易造成堵管。
试验室经过精心试验采用坍落度为140~180mm,有利混凝土泵送(掺入外加剂)。
另外,气温的变化对混凝土坍落度影响甚大,温度每升高1℃,混凝土坍落度降低0.3cm~0.5cm,因此,在隧道洞外注意对搅拌机料斗及原材料的覆盖。
1.2 控制水泥用量泵送混凝土的水泥用量一般不得小于300kg/m3 ,水灰比控制在0.4~0.6,水泥用量根据坍落度及混凝土设计标号C25要求,并参照砂石级配,由试验室提供为采用湖南“金大地”水泥,水泥用量为317kg,水灰比为0.52,禁止为了满足坍落度的要求而擅自提高用水量,过大的水灰比会造成混凝土在泵送过程中产生泌水离析而堵管。
1.3 混凝土粗集料级配控制粗集料要求空隙要小,这样在泵送过程中不会因为砂浆过多的填充了石子的空隙而无富余,面使石子之间直接接触,增加摩阻力,降低了混凝土的流动性。
管道内常常由于缺少必要的水泥砂浆作为润滑剂,使石子直接与管壁接触,泵送阻力增大,而导致堵管,因此,对粗骨料的粒径、形状和级配都有较为严格的要求。
本工程采用怀化石场碎石,碎石骨料最大粒径为31.5mm;碎石中针片状含量小于5%;级配采用5 mm~30mm连续级配。
1.4 含砂率控制细集料对混凝土的流动性和粘聚性影响最大,因此,合理的砂率是泵送混凝土的首要条件。
砂率过大.消耗水泥浆过多.混凝土流动性下降,影响泵送,容易造成阻管;砂率过小,粗骨料中产生空隙,无法泵送。
泵送混凝土的砂率一般比普通混凝土高2%~5%,根据试验混凝土细集料采用怀化洪江砂场中砂,砂率采用40%,并适当延长搅拌时间,以提高混凝土的和易性,改善其可泵性。
1.5 混凝土外加剂合理的减水剂使混凝土坍落度增大的同时使泌水量下降,稳定性提高,以达到泵送要求。
隧道二衬施工技术交底一、衬砌模板模板衬砌台车必须按照隧道内净空尺寸进行设计与制造,钢结构及钢模必须具有足够的强度、刚度和稳定性。
衬砌台车经施工单位会同监理单位验收合格后方可投入使用。
模板台车长度采用12m,工点设计应根据沉降缝、预留洞室和预埋管线位置综合确定。
模板台车侧壁作业窗宜分层布置,层高不宜大于 1.5m,每层宜设置4~5个窗口,其净空不宜小于45cm×45cm。
拱顶部位应预留2~4个注浆孔。
二衬台车控制标准:①严格控制轨道中心距,允许误差±1cm;②台车就位时,先调顶模中心标高,然后由顶模支撑梁上横向丝杆调整台车中线符合要求。
最后由侧向丝杠电动调节边模张开度,调整到位后放下翻转模和底脚斜撑丝杠加固。
③隧道衬砌前,对衬砌台车结构、构件进行全面检查,确保其中线、标高、断面尺寸和净空大小均符合设计要求。
模板安装要稳定、坚固,接缝要严密、平整、不漏浆。
④台车模板表面光洁平顺,接缝严密,与混凝土的接触面必须清理干净并涂刷隔离剂,结构轮廓线清晰平顺美观。
表1、模板安装允许偏差和检验方法序号项目允许偏差(mm)检验方法1边墙角±15尺量2 起拱线±10尺量3 拱顶+10、0 水准测量4 模板表面平整度5 2m靠尺和塞尺5 相邻浇筑段表面高低差±10尺量二、防排水施工:1、基面处理:①、局部漏水采用注浆堵水或埋设排水管直接排水到边;②、为保证防水层铺设质量,在铺设防水层前对喷射混凝土基面进行如下处理:a、平整基面至无明显的凸凹起伏;b、对需喷混凝土基面的钢筋、钢丝及凸出的管件,突出物,要切断、铆平并用砂浆抹平。
2、防水板施工方法:为保证防水可靠和便于施工,先将无纺土工布衬垫固定在喷混凝土基面上,然后用“热合”方法将防水板粘贴在固定垫上,使防水板无机械损伤。
其施工程序如下:1、基面清理,要求符合规范、设计、上述标准。
2、无纺土工布衬垫铺设首先在喷射混凝土的隧道顶部正确标出隧道纵向的中心线,再使裁剪好的无纺土工布衬垫中心线与喷射混凝土上的中心线标志重合,从拱顶开始向两侧下垂铺设。
