隧道二衬技术交底

技术交底书

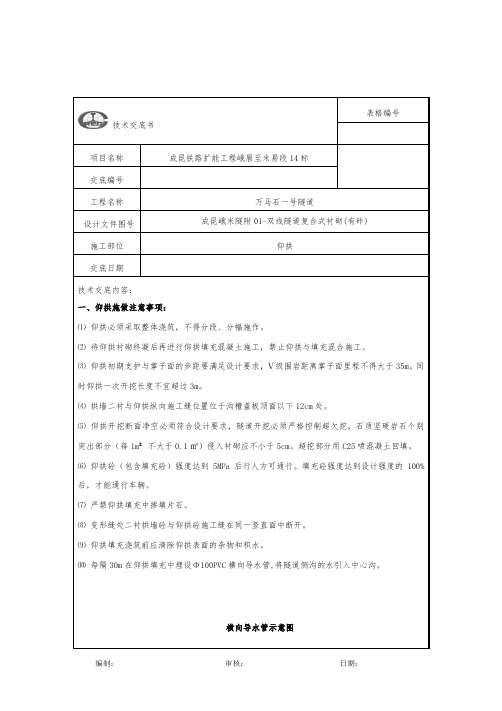

二、仰拱施工工艺流程
1、施工工艺流程
填充砼浇筑 混凝土生产、运输
仰拱开挖 清底、抽排水、接缝处理
检查签证
浇筑仰拱二衬砼 测量
测量定位，立模，安装纵向施工缝中埋式钢边
橡胶止水带、遇水膨胀止水条；仰拱环向施工缝中埋式
橡胶止水带、外贴式橡胶止水带，边墙预留环向盲沟
仰拱砼养护至强度不小于5MPa
混凝土生产、运输
仰拱二衬钢筋绑扎
填充砼养护
检查签证
检查签证
仰拱初期支护
立中心水沟模板
初期支护接地钢筋预留
仰拱衬砌、仰拱填充施工工艺流程图。

技术交底记录年月日二衬钢筋技术交底一、钢筋加工1、钢筋调直和清除锈污钢筋的表面应清洁，使用前将表面油渍、漆皮、污锈等清除干净；钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直。

2、钢筋配料要求钢筋加工配料时，要准确计算钢筋的长度，如有弯钩或弯起钢筋，应加其长度，并扣除钢筋弯曲成型的延伸长度，拚配钢筋实际长度。

钢筋切口断面应与钢筋轴线基本垂直，宜用切断机或砂轮切割机，不得用气割下料。

用光圆钢筋制成的箍筋，其末端应有弯钩（半圆形、直角形或斜弯钩）；弯钩的弯曲内直径应大于受力钢筋直径，且不应小于箍筋直径的2.5倍；弯钩平直部分的长度：一般结构不宜小于箍筋直径的5倍，有抗震要求的结构不应小于箍筋直径的10倍。

二、钢筋连接钢筋连接可分为焊接连接、绑扎连接、挤压套筒连接三种。

衬砌主筋采用挤压套筒连接，仰拱主筋可采取焊接连接，边墙两侧为保证连接质量及保护防水板的完整性，可一边绑扎连接，另一边挤压套筒连接。

挤压套筒效果图焊接连接要求①双面焊缝搭接焊，钢筋焊缝长度（搭接或帮条长度）≥5d；单面焊缝搭接焊，钢筋焊缝长度≥10d，焊缝宽度b不小于0.8d，并不得小于8mm。

②搭接接头钢筋的端部应预弯，搭接钢筋的轴线应位于同一直线上。

轴线单面焊轴线双面焊焊缝长度Ф25 Ф22 Ф18 Ф14 Ф12 钢筋类型单面焊25cm 22cm 18cm 14cm 12cm双面焊12.5cm 11cm 9cm 7cm 6cm2.绑扎连接要求钢筋接头同一区段内同一截面钢筋接头数量不得大于全部钢筋数量的一半，另，拱顶处不得存在钢筋接头。

②带肋钢筋绑扎搭接长度不小于35d，边墙上预留钢筋长短钢筋错开距离不得小于1.3倍钢筋搭接长度。

错开距离不得小于1.3倍的搭接长度:Ф18为81.9cm;Ф25为113.75cm；Ф22：③钢筋绑扎安装间距严格按设计要求施工，采用钢筋卡均匀分布见下图所示。

3、钢筋安装施工顺序：把加工好的钢筋运至洞内→定位钢筋→安装外侧主筋→安装外侧纵向连接钢筋（调整主筋间距）→安装内侧主筋→安装内侧纵向连接钢筋（调整主筋间距）→安装箍筋→检查质量。

隧道明洞二衬技术交底技术交底内容交底部位：火风山隧道明洞衬砌本隧道明洞衬砌采用C30防水混凝土，抗渗标号不低于P8，混凝土掺SL系列膨胀剂,其含量为水泥用量的8%，替换同重量水泥，拱墙混凝土设计厚70cm。

一、衬砌砼施工工艺 1、明洞主体衬砌采用12m整体钢模台车，边墙模板采用组合钢模板拼装而成，分两次完成。

明洞主体衬砌及边墙起拱线以下砼一次性浇筑成型。

2、衬砌台车拼装调试，衬砌模板安装衬砌台车分部件运至现场后，在洞外拼组完毕，沿轨道自行至衬砌位�Z。

台车加工质量是影响衬砌外观质量的主要原因之一。

把好拼装调试关，纠正桁架、模板局部变形和加工尺寸偏差等是二衬施工的重要工序之一。

洞外拼装场地应坚实，保证构件组装时不发生不均匀沉陷现象，必要时设�Z临时砼刚性支撑台，其顶部标高由洞内高程顺延计算，相对高差不得超过50mm。

组装严格按设计组装顺序进行，先桁架，再顶模，后侧模，并及时做好临时支撑。

检查台车尺寸是否准确，掌握加工偏差大小情况，台车前后断面尺寸制造误差等，及时整修消除；对模板板块拼缝进行焊联并将焊缝打磨平整，抑制使用过程中模板翘曲变形而影响砼表面质量，以克服板块间拼缝处错台。

台车现场拼装完成后，在轨道上往返走行3～5次后，再行紧固螺栓，并对部分连接部位加强焊接以提高台车的整体性。

衬砌前对模板表面进行彻底打磨，清除锈斑，涂油防锈。

3、轨道铺设采用38kg/m的钢轨，每侧轨道长度满足台车正常行走需要。

轨道下每40cm距离均匀放�Z木枕于已铺底或仰拱填充的砼地面上，保证台车平稳，设钎钉将轨道固定。

为保证台车良好使用，严格控制轨道中心距和轨面标高，允许误差为±10mm，调整轨道中心线同台车大梁中心重合。

4、台车就位调整开动电机，使台车缓慢前行；走行至立模位�Z固定后，先由顶模支撑梁上横向1 共4页丝杆人工调整顶模中线符合要求，再用顶杠将其顶升，调顶模中心标高到位；由侧向千斤顶调节侧模张开度，并进行定位复测，直至调整到准确位�Z为止；调整到位后由底脚丝杠加固。

隧道二次衬砌施工技术交底一、介绍在隧道施工中，二次衬砌工程是非常重要的工程之一，主要是为了增强隧道的稳定性和安全性。

隧道二次衬砌施工技术对于确保隧道建造质量、提高施工效率以及保障工人安全具有至关重要的作用。

本文旨在介绍隧道二次衬砌施工技术交底，详细说明隧道二次衬砌施工技术注意事项，以及相关规范和标准。

二、施工前准备在进行隧道二次衬砌施工前，需要做好以下几方面的准备工作：2.1 现场勘察和设计需要对管片临时支撑和固定方法进行设计和施工方案制定，对衬砌墙板、支架、连接件等进行必要的检查和试验，确保设计质量符合要求。

2.2 材料准备在隧道二次衬砌施工中，需要用到各种不同材料，如隧道管片、混凝土、支架、连接件等。

在施工前，需将这些材料的种类、数量、质量进行核对和准备，确保施工过程中材料的充足性。

2.3 设备准备在隧道二次衬砌施工中，也需要一些专业设备，如吊篮、升降机等。

在施工前，需要将设备进行检查和试验，确保设备所有功能正常。

三、施工注意事项在进行隧道二次衬砌施工时，需要注意以下几点：3.1 施工操作规范施工人员需严格按照现行的建筑施工标准和规范进行操作，保证施工效果和质量。

3.2 安全措施隧道二次衬砌施工涉及到高空、重物吊运等危险环境，要求施工队伍对安全标准和控制措施必须严格落实，确保施工时安全无事故发生。

3.3 材料质量所有进场材料必须符合施工标准与要求，并经过质量检查合格后方可使用。

3.4 现场管理在施工中，需做好现场管理，包括安全提示、现场秩序、物资管理等，确保施工顺利进行。

3.5 防渗处理隧道在使用过程中，会有水涌入现象，因此在二次衬砌施工中，需要进行防渗处理，以防隧道内部产生渗漏。

四、质量控制在隧道二次衬砌施工中，需要对施工过程中涉及到的关键控制环节进行严格监管和质量控制，主要包括以下几个方面：4.1 现场巡查现场巡查人员需对施工现场每个环节进行检查，并对检查情况进行相应记录和报告。

4.2 技术标准施工人员需严格按照相关技术标准和要求进行施工，确保施工质量符合要求。

二次衬砌施工技术交底隧道衬砌要遵循“仰拱超前、墙拱整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。

仰拱施作完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，采用拱墙一次性整体灌注施工。

混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，混凝土输送泵泵送入模。

一、仰拱、填充砼浇筑仰拱、填充的开挖每循环只能施工6米长，按隧道宽度的一半施工，仰拱标高严格按测量技术的交底进行，严禁欠挖，墙角纵向排水管以下的边墙混凝土与仰拱一次浇筑。

在仰拱混凝土达到初凝后，开始安装填充混凝土纵向及横向挡头模，施工填充混凝土（10片石混凝土），片石的抗压强度必须＞30Mpa，每循环填充混凝土纵向采取台阶进行衔接（除变形缝），填充混凝土表面必须与边墙检查井底面顺接，便于矮边墙的施工。

二、矮边墙砼浇筑墙角纵向排水管以上到电缆沟盖板底的混凝土在仰拱、填充施工完后，在混凝土达到初凝，才开始施工，矮边墙施工必须用小块钢模板进行施工。

三、隧道中心检查井中心检查井必须用加工的定型模板进行施工，必须按检查井的尺寸进行加工，在遇到有中心检查井的位置，检查井和仰拱、填充进行一次浇筑，但在填充范围内的检查井身混凝土必须用25号混凝土进行施工，同时施工检查井内的检查梯钢筋。

四、中心排水管及墙角排水管中心排水管及墙角排水管的位置必须按测量组的测量资料进行施工，要严格控制中心排水管的平面位置与行车道中心线的位置一致，边墙纵向排水管必须与线路平行布置，预留中心排水管的位置必须比设计宽20厘米以上；中心排水管及边墙纵向排水管的纵向坡度必须与线路坡度一致。

五、钢筋制作及安装二次衬砌钢筋根据设计尺寸在钢筋加工样台上成批加工制作，用汽车运输到施工现场绑扎安装成型。

仰拱的钢筋按隧道宽度的半幅进行加工，在隧道的中部进行搭接，搭接长度为25d；搭接必须是错开搭接，错开的距离不能小于50厘米，采取梅花形错开；每循环仰拱箍筋纵向必须预留，便于下道工序的主筋与上道主筋进行联接。

隧道二衬施工工程技术交底
1、工程采用双衬结构，外衬施工材料为混凝土，二衬施工材料为采掘本质石，采用
拉筋护筋工艺，护筋间距一般为1.5m。

2、隧道单衬施工全程设计、施工压力控制必须符合设计要求，以确保二衬和外衬的
施工质量和安全性。

3、施工过程应符合施工计划，全程做好施工过程质量和安全检查、试验，做到质量
可控。

4、采用吊装工艺，施工现场划分为小断面和施工区域，定期做好施工进度管理。

5、工程拆迁及补偿必须符合相关规定、有序进行。

二、技术交底
1、台车式吊装工艺
台车式吊装工艺是一种行走式的常见的吊装工艺，吊装时台车移动，其核心设备是大
型牵引机，其核心动力是电力、液压、内燃机等，台车式吊装工艺具有抗干扰能力高的特点，以及体积小、质量轻的特点，这种工艺可配备安全设施和现场自动监控系统，确保施
工安全。

2、斜拉筋护筋工艺
斜拉筋护筋工艺采用抗拉斜拉筋护筋来支撑二衬，施工中护筋间距严格按设计要求，
要求护筋的剪切强度符合设计要求。

护筋的横向抗拉强度要求≥140MPa，纵向抗拉强度要
求≥175MPa。

斜拉筋护筋工艺是确保二衬结构安全性的关键工艺，施工中应严格按照要求
进行施工。

因此，我们应该严格按照规定执行施工程序，在施工中加强安全管理，认真规范施工，保证施工质量，完成质量稳定、可靠、安全的二衬施工工程。

隧道二衬施工技术交底一、施工工艺及技术要求1、二衬施工流程隧道衬砌要遵循“仰拱超前、墙拱整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。

仰拱施作完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，采用拱墙一次性整体灌注施工。

混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，混凝土输送泵泵送入模。

2、防排水措施主要通过防水卷材及模筑衬砌自防水的双重作用避免地下水从二次衬砌混凝土渗入。

隧道内排水采用双侧侧沟的方式。

仰拱填充顶面设置2%横向排水坡，初期支护与防水板间设置纵向、环向盲管，环向盲管采用Ф50HDPE单壁打孔波纹管（外裹无纺布），纵向盲管暗洞采用Ф80（明洞Ф100）HDPE单壁打孔波纹管（外裹无纺布）。

纵、环向盲管直接弯入侧沟，出水口高于侧沟沟底25cm。

采用每板二衬独立排水，纵向盲管于环向施工缝附近弯入侧沟（弯出点距环向施工缝30cm），环向盲管设置于每板衬砌中部位置，紧贴纵向盲管于纵向盲管上部弯入侧沟。

3、衬砌模板（1）二衬台车的检测对二衬台车的走行系统、液压系统、支撑系统及面板、窗口等进行一次全面的检测。

检测的内容主要有：①台车行走、制动是否灵活、可靠；②每个连接螺栓是否拧紧牢固；③各种液压千斤顶是否工作正常；各种管道是否完好无损，连接是否正确；④人工微调丝杆是否长度合适，伸缩是否正常灵活；⑤工作平台是否铺设完善，爬梯、栏杆等工作防护措施是否稳固到位；⑥各种电器设备是否安装正确、工作正常，电线电路布设是否合理，漏电保护装置是否连接工种正常；⑦台车各节点连接是否牢固，有无错位移动情况，模板是否曲翘或扭动，位置是否准确；⑧每块面板之间的接缝是否严密，有无错台现象；⑨每个窗户是否开关顺畅，关闭后窗口与面板是否在一个平面上，接缝是否密贴不漏浆。

⑩整个台车面板拼好后环向外形尺寸是否符合设计和规范要求，纵向有无挠曲。

隧道二衬施工技术交底隧道二衬施工技术交底一、施工工艺及技术要求1、二衬施工流程隧道衬砌要遵循“仰拱超前、墙拱整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。

仰拱施作完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，采用拱墙一次性整体灌注施工。

混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，混凝土输送泵泵送入模。

2、防排水措施主要经过防水卷材及模筑衬砌自防水的双重作用避免地下水从二次衬砌混凝土渗入。

隧道内排水采用双侧侧沟的方式。

仰拱填充顶面设置2%横向排水坡，初期支护与防水板间设置纵向、环向盲管，环向盲管采用Ф50HDPE单壁打孔波纹管（外裹无纺布），纵向盲管暗洞采用Ф80（明洞Ф100）HDPE单壁打孔波纹管（外裹无纺布）。

纵、环向盲管直接弯入侧沟，出水口高于侧沟沟底25cm。

采用每板二衬独立排水，纵向盲管于环向施工缝附近弯入侧沟（弯出点距环向施工缝30cm），环向盲管设置于每板衬砌中部位置，紧贴纵向盲管于纵向盲管上部弯入侧沟。

3、衬砌模板（1）二衬台车的检测对二衬台车的走行系统、液压系统、支撑系统及面板、窗口等进行一次全面的检测。

检测的内容主要有：①台车行走、制动是否灵活、可靠；②每个连接螺栓是否拧紧牢固；③各种液压千斤顶是否工作正常；各种管道是否完好无损，连接是否正确；④人工微调丝杆是否长度合适，伸缩是否正常灵活；⑤工作平台是否铺设完善，爬梯、栏杆等工作防护措施是否稳固到位；⑥各种电器设备是否安装正确、工作正常，电线电路布设是否合理，漏电保护装置是否连接工种正常；⑦台车各节点连接是否牢固，有无错位移动情况，模板是否曲翘或扭动，位置是否准确；⑧每块面板之间的接缝是否严密，有无错台现象；⑨每个窗户是否开关顺畅，关闭后窗口与面板是否在一个平面上，接缝是否密贴不漏浆。

隧道二衬施工安全技术交底(共6页 )-本页仅作为预览文档封面，使用时请删除本页-项目名称：中交三局循隆公路总承包项目经理部施工单位：中交三公局交底层级工程名称/部位隧道二衬施工安全技术交底日期三级编号1.作业人员必须经过安全教育考核合格后才能上岗作业。

2.施工现场禁止吸烟，严禁酒后作业，严禁追逐打闹，禁止窜岗，严格遵守各项安全操作规程和劳动纪律。

3.电焊作业人员作业时必须使用头罩或手持面罩，穿干燥工作服，绝缘鞋，用耐火防护手套，耐火的护腿套、套袖及其他劳动防护用品。

要求上衣不准扎在裤子里，裤脚不准塞在鞋(靴)里，手套套在袖口外。

4.进入施工现场必须戴好合格的安全帽，系紧下颚带，高处作业必须系好合格的防火安全带，高挂低用。

5.进入作业地点后，熟悉作业环境，检查设备及各项安全防护设施。

若发现不安全因素、隐患，必须及时处理或向有关部门汇报，确认安全后再进行施工作业。

对施工过程中发现危及人身安全的隐患，应立即停止作业，及时要求有关部门处理解决。

现场所有安全防护设施和安全标志，严禁私自移动和拆除，如需暂时移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆移，并在工作完毕(包括中途休息)后立即复原。

6.严禁借用金属管道，金属脚手架、轨道，结构钢筋等金属物代替导线。

7.焊接电缆横过通道时必须采取穿管，埋入地下或架空等保护措施。

8.雨雪天气、六级以上大风开气不得露天作业，雨雪过后应消除积水、积雪后方可作业。

9.作业时如遇到以下情况必须切断电源：a.改变电焊机接头；c.转移工作地点搬运焊机时；e.更换保险装置时；b.更换焊件需要改接二次回路时；d.焊机发生故障需要进行检修时；f.工作完毕或临时离开操作现场时；10.焊工高处作业时：a.必须使用标准的防火安全带并系在可靠的构件上；b.高处作业时必须在作业点下方 5 米处设护栏专人监护，清除易燃易爆物品并设置接火盘；c.线缆应用电绝缘材料捆绑在固定处。

隧道二衬施工技术交底一、施工准备1、衬砌所用原材料的质量及其贮运方式要符合有关规定；2、衬砌混凝土配合比要满足设计；3、检查初期支护断面尺寸符合设计规范要求。

4、防水板、土工布及透水盲管施工符合设计规范要求。

5、二衬结构钢筋间距、排距及施工工艺符合规范要求。

6、施工用机具、拱架、模板台车等必须经过检查，并进行机械试运转；（一）、透水盲管挂设1、环向纵向透水盲管设置的间距位置应满足设计要求，环向采用￠50透水盲管间距按10m设置。

纵向两侧边墙设￠80透水盲管。

每个8～12m将透水盲管引入侧沟一次。

2、各个隧道在施工过程中可根据本隧道的渗水量大小适当加密环向盲管间距，以满足隧道排水要求。

3、环向纵向透水盲管应紧贴初支面安设，透水盲管应外裹无纺布，防止水泥浆流入、堵塞排水盲管。

（二）、防水板施工1、缓冲层铺设一般采用暗钉圈固定并按下列步骤铺设（1）、铺设前进行放样，弹出标准线进行试铺后确定防水板一环尺寸，尽量减少接头。

（2）、用带热塑性圈垫圈的射钉将缓冲层平整顺直后得固定在基层上，固定点间距:一般拱部0.5～0.8m，边墙0.8～1.0m,底部1～1.5m,呈梅花形排列并左右上下排列固定。

（3）、缓冲层接缝搭接宽度搭接不小于50mm，一般仅设环向接缝，当长度不够时，设轴向接缝应确保上部（靠近拱部一张）应用下部（靠近底部一张）缓冲层压紧，并使缓冲层与初支面紧贴，铺设的缓冲层应平顺，无隆起，无褶皱。

2、防水板铺设应满足以下要求：（1）、防水板铺设前，应全部检查防水板是否有变色、波纹（厚度不均）、斑点、刀痕、撕裂、小孔缺陷，如果存在质量疑虑应进行张拉试验、防水试验和焊缝张拉强度试验，如发现防水板有裂纹、针孔等立即修补好。

（2）、对检查合格的防水板（含土工布缓冲层），用特种铅笔划焊接线及拱部分中线，并按每循环设计长度截取，对称卷起备用。

洞内在铺设基面标出拱顶中线，画出隧道中线第一环及垂直隧道中线的横断面线。

（3）、防水板宜从下往上环向铺设，下部防水板必须压住上部防水板，铺设松紧应适度并留有余量，实铺长度与初支基面弧长比例为10：8，确保混凝土浇筑后防水板表面与初支面紧贴。

交底内容：隧道二衬施工技术交底一、施工工艺1、测量放线，测量人员准确测出洞轴线，并在边墙做好标记，为钢筋绑扎和矮边墙模板安装提供依据。

2、仰拱钢筋绑扎，仰拱钢筋在钢筋加工场按照设计尺寸加工制作成型后，运到现场绑扎，绑扎时严格按照设计图纸控制钢筋的位置、弧度及间距。

主筋及纵向筋搭接：主筋采用机械套筒连接，双面焊5d、单面焊10d、绑扎35d，在同一截面的钢筋接头不能大于50%，焊接接头一定要满焊，不符合要求的一律返工。

3、仰拱边模采用钢模，局部采用木模，支撑一定要牢固，防止振捣时出现跑模现象。

模板安装完成后，在模板上标出砼浇筑标高，防止超高。

二、混凝土工程1、隧道衬砌混凝土采用集中拌和，所用各项材料宜采用自动计量装置按重量投料计算。

混凝土的运输、浇筑及间歇的全部时间不应超过混凝土初凝的时间。

灌注整体式衬砌时宜选用衬砌模板台车或移动式模板台架，并配置混凝土运输设备和混凝土输送泵。

同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝前将上一层混凝土浇筑完毕。

当底层混凝土初凝后叫住上一层混凝土时，应按施工缝进行处理。

2、混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。

当下层混凝土初凝后浇筑上一层混凝土时，应按施工缝进行处理。

3、隧道超挖回填必须符合设计要求。

拱、墙以上1m范围内超挖部分应采用同级混凝土进行回填。

边墙基底应无虚碴杂物及淤泥，边墙基础的扩大部分给仰拱的拱座应结合边墙同时灌注。

4、混凝土的运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。

同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝前将上一层混凝土浇筑完毕。

当底层混凝土初凝后浇筑上一层混凝土时，应按施工缝进行处理。

5、混凝土浇筑完毕后，应按技术方案及时采取有效的养护措施，并符合下列规定：a.应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护；b.混凝土浇水养护的时间：对采用普通硅酸盐水泥、硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7d；对掺用缓凝型外加剂或有抗渗等要求的混凝土，不得少于14d；c.浇水次数应能保持混凝土处于保持湿润状态；混凝土养护用水应与拌和用水相同；d.采用塑料布覆盖养护的混凝土，其敞露的全部表面应覆盖严密，并保持塑料布内有凝结水。

隧道二衬施工技术交底 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998隧道二衬施工技术交底一、施工工艺及技术要求1、二衬施工流程22%横50HDPE单壁打孔波纹管（外裹无纺布），纵向盲管暗洞采用Ф80（明洞Ф100）HDPE单壁打孔波纹管（外裹无纺布）。

纵、环向盲管直接弯入侧沟，出水口高于侧沟沟底25cm。

采用每板二衬独立排水，纵向盲管于环向施工缝附近弯入侧沟（弯出点距环向施工缝30cm），环向盲管设置于每板衬砌中部位置，紧贴纵向盲管于纵向盲管上部弯入侧沟。

3、衬砌模板（1）二衬台车的检测对二衬台车的走行系统、液压系统、支撑系统及面板、窗口等进行一次全面的检测。

检测的内容主要有：①台车行走、制动是否灵活、可靠；②每个连接螺栓是否拧紧牢固；③各种液压千斤顶是否工作正常；各种管道是否完好无损，连接是否正确；④人工微调丝杆是否长度合适，伸缩是否正常灵活；⑤工作平台是否铺设完善，爬梯、栏杆等工作防护措施是否稳固到位；⑥各种电器设备是否安装正确、工作正常，电线电路布设是否合理，漏电保护装置是否连接工种正常；⑦台车各节点连接是否牢固，有无错位移动情况，模板是否曲翘或扭动，位置是否准确；⑧每块面板之间的接缝是否严密，有无错台现象；⑨每个窗户是否开关顺畅，关闭后窗口与面板是否在一个平面上，接缝是否密贴不漏浆。

⑩整个台车面板拼好后环向外形尺寸是否符合设计和规范要求，纵向有无挠曲。

（2）、围岩的稳定性观测。

隧道二次衬砌施作一般情况下应在围岩和初期支护变形基本稳定后进行，变形基本稳定应符合：隧道周边变形速率明显下降并趋于缓和；或水平收敛(拱脚附近7d平均值)小于d，拱部下沉速度小于d；或施作二次衬砌前的累计位移值，已达极限相对位移值的80%以上；或初期支护表面裂隙(观察)不再继续发展。

（3）施工复测施工放样之前，应由测量人员对隧道的中线、水平进行复测，以保证二次衬砌中线、高程的准确性。

一、交底对象全体隧道二衬台车操作人员、管理人员及施工相关人员。

二、交底目的为确保隧道二衬台车施工安全，提高施工效率，特制定本安全技术交底。

三、交底内容1. 二衬台车基本构造及工作原理（1）二衬台车主要由车架、模板系统、液压系统、电气系统、操作系统等组成。

（2）二衬台车通过液压系统驱动模板系统进行隧道混凝土的浇筑和衬砌。

2. 安全操作规程（1）操作人员必须经过专业培训，取得相应资格证书后方可上岗。

（2）操作前应仔细检查二衬台车各部件是否完好，液压系统、电气系统是否正常。

（3）操作过程中，必须严格遵守以下规定：a. 操作人员应穿戴好安全帽、安全带等防护用品。

b. 操作过程中不得擅自离开工作岗位，确保操作安全。

c. 二衬台车运行过程中，严禁人员跨越、上下车架，避免发生碰撞事故。

d. 遇紧急情况，应立即停止操作，确保人员安全。

3. 安全注意事项（1）操作前应了解隧道施工图纸及施工方案，确保二衬台车施工符合设计要求。

（2）施工过程中，应密切关注围岩变化，如发现异常情况，应立即停止操作，采取相应措施。

（3）二衬台车运行过程中，应保持与周边施工设备的距离，避免发生碰撞。

（4）操作人员应熟悉二衬台车液压系统、电气系统等设备，以便在出现故障时能及时排除。

（5）施工结束后，应对二衬台车进行全面检查，确保设备状态良好。

4. 应急处理措施（1）遇紧急情况，操作人员应立即停止操作，确保人员安全。

（2）如发生火灾、触电等事故，应立即切断电源，使用灭火器进行灭火，并迅速撤离现场。

（3）如发生人员伤亡事故，应立即启动应急预案，组织人员进行救援。

四、交底要求1. 操作人员必须认真学习本交底内容，熟练掌握二衬台车操作技能。

2. 管理人员应定期对操作人员进行安全教育培训，提高安全意识。

3. 施工单位应加强施工现场安全管理，确保二衬台车施工安全。

五、交底时间本交底自发布之日起生效，有效期至隧道二衬台车施工结束。

六、交底单位施工单位：XXXXXXXXXXXXXXXXX编制时间：XXXX年XX月XX日注：本模板仅供参考，具体交底内容应根据实际情况进行调整。

隧道二衬施工安全技术交底一、隧道二衬施工危险源1、高空坠落、触电、火灾、爆炸、机械伤害、车辆伤害二、一般规定1、为了正确贯彻执行“安全第一、预防为主”的安全生产方针，保障隧道二衬施工安全，预防事故发生，根据项目部安全技术规程结合施工现场实际情况，特制定本规定。

2、参加施工的工程技术人员和生产管理人员必须热悉和遵守安全撩作规程和有关规章制度，积极参加安全生产教育培训，掌握安全操作技能。

3、隧洞二次衬砌施工前管理人员或现场带班，应及时并向施工人员进行技术交底，合理安排施工。

参加施工的员工必须接受安全技术交底教育，熟悉和遵守安全技术规程，规范作业。

4、从事爆破、焊接、电气、高处、起重等特种作业人员、各种机械的操作人员和机动车辆驾驶人员必须经专业培训和考试，合格后持证方准独立操作.5、现场施工人员应自觉接受项目部的监督检查和管理，对严违反施工安全规定的，管理人员和检查人员有权下令处罚或停工整顿，直至整改复查合格后方可复工。

6、施工人员进入工地后，应首先观察工作面是否处于安全状态，如发现问题，应采取必要的措施。

所有进入隧道的施工人员，必须按规定配带好安全防护用品，遵章守纪，听从指挥,要做到“三不伤善”(不伤害自己、不伤善他人、不被他人伤奢）。

7、任何人员不得爬乘挖掘机、装蜕机、翻斗车等施工机械，施工机械的指挥和操作人员必须精力集中，加强了望，保证安全。

8、采用切割机断短料时，手拯一端不得少于40cm ,切下的钢筋长度小于30cm时,必须先用套管或夹具夹住短头，钢筋摆动范围及刀口附近，非工作人员不得停留。

9、弯制钢筋用的菠手必须卡稳。

扳手转动面与工作平台必须平行，不得将手伸入工作面以内。

10、在洞内台车底下或运输道珞两旁进行施工时,现场施工人员必须穿反光背心进行操作，防止发生机械安全事故。

11、如发现隧道内有险情,必须在危险地段设置明显标志或派专人看守，并迅速报告施工现场负责人，及时采取措施处理，情况危险时,应将工作人员全部撤离危险区,并立即上报。

新建XX铁路XX隧道
二次衬砌
施
工
技
术
交
底
编制:
复核:
接收:
编制单位:XXXXXXXX项目部
二00九年十一月
技术交底书单位：XXXX
4、施工缝旳留设位置和处理应符合设计和施工技术方案旳规定。

5、混凝土表面旳非受力裂缝最大宽度不得不小于0.20mm。

6、混凝土构造外形尺寸容许偏差和检查措施应符合下表旳规定。

构造外形尺寸容许偏差和检查措施
序号项目容许偏差检查措施
1 边墙平面位置±10 尺量
2 拱部高程
±30
水准测量
3 边墙、拱部边面平整度15
靠尺检查或自动断
面仪测量
7、混凝土构造表面应密实平整、颜色均匀，不得有露筋、蜂窝、孔洞、疏松、麻面和缺棱掉角等缺陷。

（六）、质量措施及工艺规定
1衬砌施工工艺流程
衬砌施工作业流程如图1所示：
2施工措施：
拱墙二次衬砌采用全断面整体式衬砌台车、混凝土搅拌运送车运送、泵送入模灌注，振捣器振捣，挡头模采用钢模或木模，混凝土浇筑时需左右对称，以防止台车偏移。

3混凝土施工注意事项：
1）衬砌不得侵入隧道建筑界线内。

监控量测确定二衬施作
施工准备台车移位台车定位
1、铺设防水板（土工布）及盲沟
2、中线水平放样
3、轨道安装
涂脱模剂
高程定位、中线定位、边模定位
混凝土拌和。

隧道二衬施工技术交底好的，下面是一份关于隧道二衬施工技术交底的示例，希望能帮到你。

隧道二衬施工技术交底一、工程概述本次技术交底适用于[隧道名称]隧道二衬的施工。

该隧道二衬结构采用[衬砌类型]衬砌，厚度为[具体厚度]。

二、施工准备1. 材料准备：按照设计要求准备好衬砌所需的混凝土、钢筋等材料，并确保其质量符合相关标准。

2. 机具准备：配备足够的施工机具，如衬砌台车、混凝土输送泵、振捣器等，并保证其正常运行。

3. 人员培训：对参与施工的人员进行技术培训，使其熟悉施工工艺和安全操作规程。

三、施工工艺1. 基面处理：对初期支护表面进行清理，去除杂物和松动的岩石，保证基面平整、干燥。

2. 防水层铺设：在基面上铺设防水层，确保防水层与基面紧密贴合，无空鼓、破损等缺陷。

3. 钢筋绑扎：按照设计要求进行钢筋绑扎，确保钢筋的位置、间距和保护层厚度符合要求。

4. 模板安装：安装衬砌台车，调整好模板的位置和尺寸，确保衬砌的外形尺寸符合设计要求。

5. 混凝土浇筑：采用混凝土输送泵将混凝土灌入模板内，分层、均匀地进行浇筑，同时使用振捣器进行振捣，确保混凝土密实。

6. 养护：混凝土浇筑完成后，及时进行养护，保持混凝土表面湿润，养护时间不少于 7 天。

四、质量控制1. 严格按照设计要求和施工规范进行施工，确保施工质量。

2. 对原材料进行严格检验，确保其质量符合相关标准。

3. 在施工过程中，加强对基面处理、防水层铺设、钢筋绑扎、模板安装和混凝土浇筑等关键工序的质量控制。

4. 定期对施工质量进行检查，发现问题及时整改。

五、安全措施1. 严格遵守施工现场的安全规定，佩戴好安全防护用品。

2. 对施工机具进行定期检查和维护，确保其安全性能。

3. 在高处作业时，必须系好安全带，防止高处坠落事故的发生。

4. 加强对施工现场的安全管理，设置明显的安全警示标志。

六、环保措施1. 施工过程中产生的废水、废渣等污染物应按照相关规定进行处理，避免对环境造成污染。
