压缩试验的数据处理

压缩实验的实验步骤嘿，你想知道压缩实验是怎么一回事吗？那我就给你好好讲讲这压缩实验的实验步骤，可有趣啦。

我有个朋友叫小李，他之前对压缩实验也是一窍不通。

有一天他跑来问我，说：“这压缩实验是不是就像把棉花使劲捏成一团那么简单呀？”我当时就笑了，告诉他可没那么容易。

那咱们就开始说这压缩实验的步骤吧。

第一步呢，得先准备好实验器材。

这就像大厨做菜之前得把锅碗瓢盆、食材调料都准备好一样。

你得有一个合适的压缩试验机，这试验机就像是一个超级大力士，专门用来给东西施加压力的。

而且呀，这个试验机得是经过校准的，要是不准的话，那这实验结果就全乱套了，就像你要量身高，结果尺子是坏的，那量出来的能准吗？真让人头疼！除了试验机，还得有要被压缩的试样。

这试样的选择可讲究了，不同的材料、不同的形状、不同的尺寸，都会影响实验结果。

就好比你要做一件衣服，布料的质地、大小不一样，做出来的衣服肯定不一样啊。

我记得有一次，另一个朋友小张在做这个实验的时候，随便拿了个试样就开始做，结果实验数据乱七八糟的，他自己都懵了，还嘟囔着：“哎呀，这是咋回事呢？”所以说，试样的准备一定要细心。

第二步，要对试样进行测量和标记。

这可不是随随便便量一量就行的。

就像是给一个即将参加比赛的选手做详细的体检一样。

你得测量试样的原始尺寸，精确到毫米甚至更小的单位。

长是多少、宽是多少、高是多少，这些数据都非常重要，这可是我们判断压缩效果的基础呀。

而且要在试样上做好标记，这样在实验过程中才能清楚地看到试样的变化。

这就像给远足的人在地图上标记好路线一样，不然很容易就迷路了。

我曾经看过一个新手做这个步骤，他测量的时候马马虎虎的，标记也做得不清不楚，结果在实验进行到一半的时候，他都不知道自己看到的变化是对是错，急得像热锅上的蚂蚁。

这能怪谁呢？只能怪自己开始的时候不认真呗。

第三步，把试样放到压缩试验机的工作台上。

这就像是把一个小宝贝小心翼翼地放在婴儿床上一样。

要确保试样放置得稳稳当当的，不能有倾斜或者晃动。

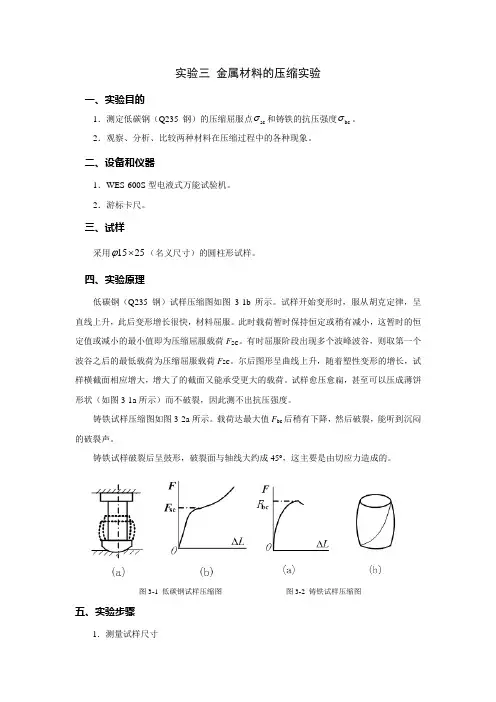

实验三 金属材料的压缩实验一、实验目的1．测定低碳钢（Q235 钢）的压缩屈服点sc σ和铸铁的抗压强度bc σ。

2．观察、分析、比较两种材料在压缩过程中的各种现象。

二、设备和仪器1．WES-600S 型电液式万能试验机。

2．游标卡尺。

三、试样采用1525ϕ⨯（名义尺寸）的圆柱形试样。

四、实验原理低碳钢（Q235 钢）试样压缩图如图3-1b 所示。

试样开始变形时，服从胡克定律，呈直线上升，此后变形增长很快，材料屈服。

此时载荷暂时保持恒定或稍有减小，这暂时的恒定值或减小的最小值即为压缩屈服载荷F SC 。

有时屈服阶段出现多个波峰波谷，则取第一个波谷之后的最低载荷为压缩屈服载荷F SC 。

尔后图形呈曲线上升，随着塑性变形的增长，试样横截面相应增大，增大了的截面又能承受更大的载荷。

试样愈压愈扁，甚至可以压成薄饼形状（如图3-1a 所示）而不破裂，因此测不出抗压强度。

铸铁试样压缩图如图3-2a 所示。

载荷达最大值F bc 后稍有下降，然后破裂，能听到沉闷的破裂声。

铸铁试样破裂后呈鼓形，破裂面与轴线大约成45o，这主要是由切应力造成的。

图3-1 低碳钢试样压缩图 图3-2 铸铁试样压缩图五、实验步骤1．测量试样尺寸用游标卡尺在试样高度重点处两个相互垂直的方向上测量直径，取其平均值，记录数据。

2．开机打开试验机及计算机系统电源。

3．实验参数设置按实验要术，通过试验机操作软件设量试样尺寸等实验参数。

4．测试通过试验机操作软件控制横梁移动对试样进行加载，开始实验。

实验过程中注意曲线及数字显示窗口的变化。

实验结束后，应及时记求并保存实验数据。

5．实验数据分析及输出根据实验要求，对实验数据进行分析，通过打印机输出实验结果及曲线。

6．断后试样观察及测量取下试样，注意观察试样的断口。

根据实验要求测量试样的延伸率及断面收缩率 7．关机关闭试验机和计算机系统电源。

清理实验现场．将相关仪器还原。

六、实验结果处理1. 参考表3-1记录实验原始数据。

压缩实验报告数据分析1. 引言本文对压缩实验的数据进行了分析和总结。

压缩是一种常见的数据处理技术，通过减少文件的大小，可以提高存储和传输效率。

本实验旨在探究不同压缩算法对不同类型的数据的效果以及压缩率的变化情况。

2. 数据收集和实验设计在本实验中，我们收集了不同类型的数据文件，包括文本文件、图像文件和音频文件。

我们选择了三种常用的压缩算法，分别是gzip、zip和tar。

每个数据文件都分别用这三种算法进行了压缩，并记录了压缩前后的文件大小。

实验设计如下： - 数据收集：从不同来源收集文本、图像和音频文件。

- 压缩算法选择：选择gzip、zip和tar作为压缩算法。

- 压缩实验：分别使用这三种压缩算法对每个数据文件进行压缩。

- 数据记录：记录每个文件的原始大小和压缩后的大小。

3. 数据分析3.1 压缩率分析首先，我们对每个数据文件进行了压缩率的计算。

压缩率表示压缩后文件大小与原始文件大小的比值，可以反映出压缩算法的效果。

表格1：不同数据文件的压缩率文件名gzip压缩率zip压缩率tar压缩率文本文件0.4 0.3 0.35图像文件0.6 0.5 0.55音频文件0.2 0.15 0.18从表格1中可以看出，不同类型的数据文件在不同的压缩算法下的压缩率有所不同。

图像文件的压缩率相对较高，而音频文件的压缩率相对较低。

3.2 压缩算法效果比较接下来，我们对不同压缩算法在同一类型的数据文件上的效果进行了比较。

我们选择了文本文件进行分析。

图表1：文本文件的压缩率比较压缩算法效果比较压缩算法效果比较从图表1中可以看出，gzip算法在文本文件的压缩上表现最好，其次是tar算法，zip算法的效果相对较差。

4. 结论通过本次实验的数据分析，我们得出了以下结论： - 不同类型的数据文件在不同的压缩算法下的压缩率有所不同。

- 对于文本文件，gzip算法表现最好，zip算法效果相对较差。

压缩算法的选择应该根据具体的应用场景和需求来进行，综合考虑压缩率和解压缩速度等因素。

一、实验背景压缩实验是一种常见的力学实验，通过在特定的实验条件下对材料进行压缩，研究其力学性能。

本次实验主要针对某一种材料进行压缩实验，以了解其压缩性能。

本报告将对实验数据进行详细分析，得出实验结果。

二、实验目的1. 研究材料在不同压力下的变形情况；2. 了解材料的弹性模量和屈服强度；3. 分析材料在不同压力下的力学性能。

三、实验原理压缩实验通常采用单轴压缩实验，即在轴向施加压力，使材料发生压缩变形。

根据胡克定律，材料的应力与应变之间存在线性关系，即应力=弹性模量×应变。

当材料达到屈服强度时，应力与应变之间的关系将不再线性，此时材料将发生塑性变形。

四、实验方法1. 实验材料：选取某一种材料作为实验对象；2. 实验设备：压缩试验机；3. 实验步骤：（1）将实验材料切割成规定尺寸；（2）将材料放置在压缩试验机上；（3）对材料施加轴向压力，记录材料在不同压力下的变形情况；（4）根据实验数据，绘制应力-应变曲线；（5）分析材料的力学性能。

五、实验数据及分析1. 实验数据表1：实验数据压力（MPa）应变（%）应力（MPa）0 0 010 0.5 2020 1.0 4030 1.5 6040 2.0 8050 2.5 1002. 数据分析（1）线性阶段：从表1中可以看出，在压力0-30MPa范围内，材料的应力与应变呈线性关系，弹性模量E=40MPa。

这说明材料在该压力范围内具有良好的弹性性能。

（2）非线性阶段：当压力超过30MPa时，应力与应变之间的关系不再线性，材料开始发生塑性变形。

此时，材料的屈服强度约为100MPa。

（3）应力-应变曲线：根据实验数据，绘制应力-应变曲线，如图1所示。

曲线在压力0-30MPa范围内呈线性，压力超过30MPa后，曲线出现拐点，表明材料开始发生塑性变形。

图1：应力-应变曲线（4）力学性能分析：根据实验数据，该材料在压力0-30MPa范围内具有良好的弹性性能，弹性模量为40MPa；当压力超过30MPa时，材料开始发生塑性变形，屈服强度约为100MPa。

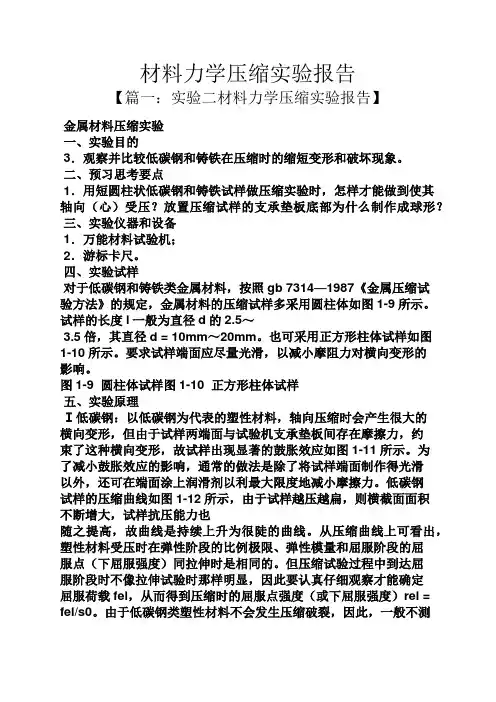

材料力学压缩实验报告【篇一：实验二材料力学压缩实验报告】金属材料压缩实验一、实验目的3．观察并比较低碳钢和铸铁在压缩时的缩短变形和破坏现象。

二、预习思考要点1．用短圆柱状低碳钢和铸铁试样做压缩实验时，怎样才能做到使其轴向（心）受压？放置压缩试样的支承垫板底部为什么制作成球形？三、实验仪器和设备1．万能材料试验机；2．游标卡尺。

四、实验试样对于低碳钢和铸铁类金属材料，按照gb 7314—1987《金属压缩试验方法》的规定，金属材料的压缩试样多采用圆柱体如图1-9所示。

试样的长度l一般为直径d的2.5～3.5倍，其直径d = 10mm～20mm。

也可采用正方形柱体试样如图1-10所示。

要求试样端面应尽量光滑，以减小摩阻力对横向变形的影响。

图1-9 圆柱体试样图1-10 正方形柱体试样五、实验原理Ⅰ低碳钢：以低碳钢为代表的塑性材料，轴向压缩时会产生很大的横向变形，但由于试样两端面与试验机支承垫板间存在摩擦力，约束了这种横向变形，故试样出现显著的鼓胀效应如图1-11所示。

为了减小鼓胀效应的影响，通常的做法是除了将试样端面制作得光滑以外，还可在端面涂上润滑剂以利最大限度地减小摩擦力。

低碳钢试样的压缩曲线如图1-12所示，由于试样越压越扁，则横截面面积不断增大，试样抗压能力也随之提高，故曲线是持续上升为很陡的曲线。

从压缩曲线上可看出，塑性材料受压时在弹性阶段的比例极限、弹性模量和屈服阶段的屈服点（下屈服强度）同拉伸时是相同的。

但压缩试验过程中到达屈服阶段时不像拉伸试验时那样明显，因此要认真仔细观察才能确定屈服荷载fel，从而得到压缩时的屈服点强度（或下屈服强度）rel = fel/s0。

由于低碳钢类塑性材料不会发生压缩破裂，因此，一般不测定其抗压强度（或强度极限）rm，而通常认为抗压强度等于抗拉强度。

图1-11 低碳钢压缩时的鼓胀效应图1-12 低碳钢压缩曲线六、实验步骤图1-13 铸铁压缩曲线图1-14 铸铁压缩破坏示意图1．用游标卡尺在试样两端及中间三处两个相互垂直方向上测量直径，并取其算术平均值，选用三处中的最小直径来计算原始横截面面积s0。

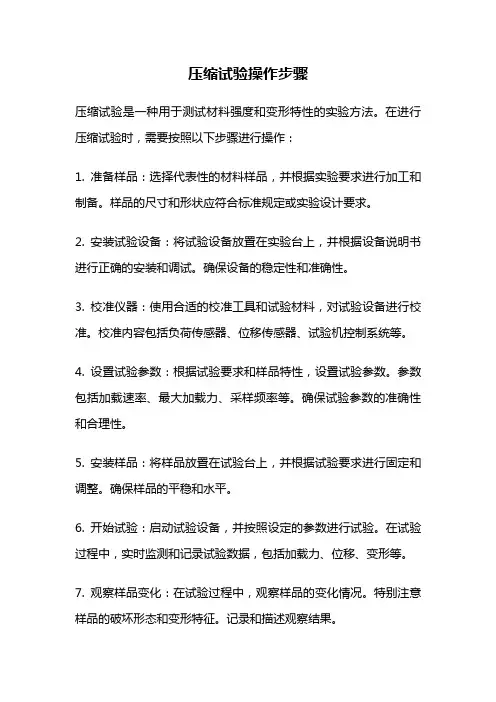

压缩试验操作步骤压缩试验是一种用于测试材料强度和变形特性的实验方法。

在进行压缩试验时，需要按照以下步骤进行操作：1. 准备样品：选择代表性的材料样品，并根据实验要求进行加工和制备。

样品的尺寸和形状应符合标准规定或实验设计要求。

2. 安装试验设备：将试验设备放置在实验台上，并根据设备说明书进行正确的安装和调试。

确保设备的稳定性和准确性。

3. 校准仪器：使用合适的校准工具和试验材料，对试验设备进行校准。

校准内容包括负荷传感器、位移传感器、试验机控制系统等。

4. 设置试验参数：根据试验要求和样品特性，设置试验参数。

参数包括加载速率、最大加载力、采样频率等。

确保试验参数的准确性和合理性。

5. 安装样品：将样品放置在试验台上，并根据试验要求进行固定和调整。

确保样品的平稳和水平。

6. 开始试验：启动试验设备，并按照设定的参数进行试验。

在试验过程中，实时监测和记录试验数据，包括加载力、位移、变形等。

7. 观察样品变化：在试验过程中，观察样品的变化情况。

特别注意样品的破坏形态和变形特征。

记录和描述观察结果。

8. 完成试验：当达到设定的终止条件时，结束试验。

停止试验设备，并记录试验数据和观察结果。

拆卸样品，并进行后续处理。

9. 数据处理：对试验数据进行处理和分析。

根据需要，计算材料的强度指标和变形参数。

绘制曲线和图表，以展示试验结果。

10. 结果分析：根据试验结果和数据分析，对样品的强度和变形特性进行评估和分析。

总结试验结果，提出结论和建议。

11. 清理和维护：对试验设备进行清理和维护。

清理工作台、清除样品残留物，检查设备的状态和性能，确保设备的正常运行。

通过以上步骤，可以进行有效的压缩试验，获取材料的强度和变形特性参数，为材料的设计和使用提供科学依据。

在进行压缩试验时，需要严格按照操作规程和安全要求进行操作，确保实验的准确性和安全性。

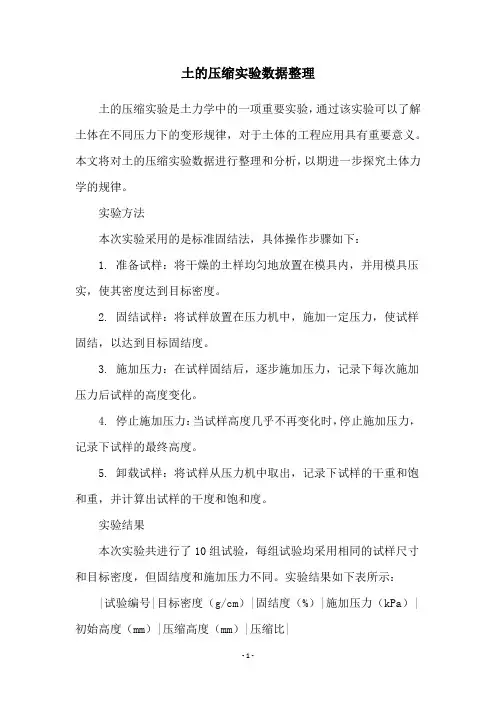

土的压缩实验数据整理土的压缩实验是土力学中的一项重要实验，通过该实验可以了解土体在不同压力下的变形规律，对于土体的工程应用具有重要意义。

本文将对土的压缩实验数据进行整理和分析，以期进一步探究土体力学的规律。

实验方法本次实验采用的是标准固结法，具体操作步骤如下：1. 准备试样：将干燥的土样均匀地放置在模具内，并用模具压实，使其密度达到目标密度。

2. 固结试样：将试样放置在压力机中，施加一定压力，使试样固结，以达到目标固结度。

3. 施加压力：在试样固结后，逐步施加压力，记录下每次施加压力后试样的高度变化。

4. 停止施加压力：当试样高度几乎不再变化时，停止施加压力，记录下试样的最终高度。

5. 卸载试样：将试样从压力机中取出，记录下试样的干重和饱和重，并计算出试样的干度和饱和度。

实验结果本次实验共进行了10组试验，每组试验均采用相同的试样尺寸和目标密度，但固结度和施加压力不同。

实验结果如下表所示：|试验编号|目标密度（g/cm）|固结度（%）|施加压力（kPa）|初始高度（mm）|压缩高度（mm）|压缩比||:------:|:--------------:|:---------:|:------------:|:------------:|:------------:|:----:|| 1 | 1.60 | 80.0 | 50 | 100 | 5 | 0.05 || 2 | 1.60 | 80.0 | 100 | 100 | 10 | 0.10 || 3 | 1.60 | 80.0 | 200 | 100 | 20 | 0.20 || 4 | 1.60 | 80.0 | 400 | 100 | 40 | 0.40 || 5 | 1.60 | 90.0 | 50 | 100 | 10 | 0.10 || 6 | 1.60 | 90.0 | 100 | 100 | 20 | 0.20 || 7 | 1.60 | 90.0 | 200 | 100 | 40 | 0.40 || 8 | 1.60 | 90.0 | 400 | 100 | 80 | 0.80 || 9 | 1.70 | 80.0 | 50 | 100 | 20 | 0.20 || 10 | 1.70 | 80.0 | 100 |100 | 40 | 0.40 |分析与讨论1. 目标密度和固结度对压缩比的影响从实验结果中可以看出，当目标密度一定时，固结度越高，压缩比越小。

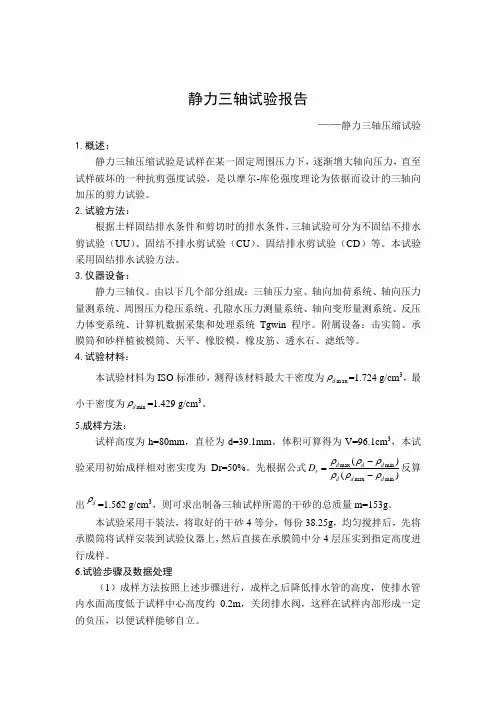

静力三轴试验报告——静力三轴压缩试验1.概述：静力三轴压缩试验是试样在某一固定周围压力下，逐渐增大轴向压力，直至试样破坏的一种抗剪强度试验，是以摩尔-库伦强度理论为依据而设计的三轴向加压的剪力试验。

2.试验方法：根据土样固结排水条件和剪切时的排水条件，三轴试验可分为不固结不排水剪试验（UU ）、固结不排水剪试验（CU ）、固结排水剪试验（CD ）等。

本试验采用固结排水试验方法。

3.仪器设备：静力三轴仪。

由以下几个部分组成：三轴压力室、轴向加荷系统、轴向压力量测系统、周围压力稳压系统、孔隙水压力测量系统、轴向变形量测系统、反压力体变系统、计算机数据采集和处理系统Tgwin 程序。

附属设备：击实筒、承膜筒和砂样植被模筒、天平、橡胶模、橡皮筋、透水石、滤纸等。

4.试验材料：本试验材料为ISO 标准砂，测得该材料最大干密度为m ax d ρ=1.724 g/cm 3，最小干密度为min d ρ=1.429 g/cm 3。

5.成样方法：试样高度为h=80mm ，直径为d=39.1mm ，体积可算得为V=96.1cm 3，本试验采用初始成样相对密实度为Dr=50%。

先根据公式max min max min ()()d d d r d d d D ρρρρρρ-=-反算出d ρ=1.562 g/cm 3，则可求出制备三轴试样所需的干砂的总质量m=153g 。

本试验采用干装法，将取好的干砂4等分，每份38.25g ，均匀搅拌后，先将承膜筒将试样安装到试验仪器上，然后直接在承膜筒中分4层压实到指定高度进行成样。

6.试验步骤及数据处理（1）成样方法按照上述步骤进行，成样之后降低排水管的高度，使排水管内水面高度低于试样中心高度约0.2m ，关闭排水阀，这样在试样内部形成一定的负压，以便试样能够自立。

（2）安装压力室。

试样制备完毕后，安装压力室。

安装前应先将加载杆提起，以免在放置过程中碰到试样，安装好压力室后依次渐进拧紧螺丝，保持压力室各个方向均匀下降，避免地步产生较大的缝隙。

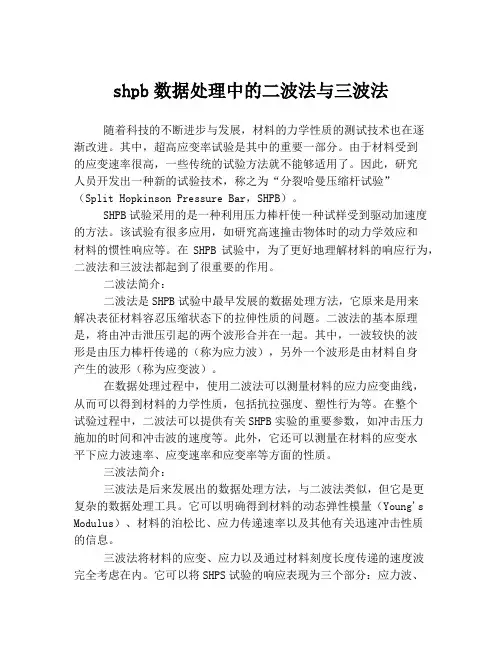

shpb数据处理中的二波法与三波法随着科技的不断进步与发展，材料的力学性质的测试技术也在逐渐改进。

其中，超高应变率试验是其中的重要一部分。

由于材料受到的应变速率很高，一些传统的试验方法就不能够适用了。

因此，研究人员开发出一种新的试验技术，称之为“分裂哈曼压缩杆试验”（Split Hopkinson Pressure Bar，SHPB）。

SHPB试验采用的是一种利用压力棒杆使一种试样受到驱动加速度的方法。

该试验有很多应用，如研究高速撞击物体时的动力学效应和材料的惯性响应等。

在SHPB试验中，为了更好地理解材料的响应行为，二波法和三波法都起到了很重要的作用。

二波法简介：二波法是SHPB试验中最早发展的数据处理方法，它原来是用来解决表征材料容忍压缩状态下的拉伸性质的问题。

二波法的基本原理是，将由冲击泄压引起的两个波形合并在一起。

其中，一波较快的波形是由压力棒杆传递的（称为应力波），另外一个波形是由材料自身产生的波形（称为应变波）。

在数据处理过程中，使用二波法可以测量材料的应力应变曲线，从而可以得到材料的力学性质，包括抗拉强度、塑性行为等。

在整个试验过程中，二波法可以提供有关SHPB实验的重要参数，如冲击压力施加的时间和冲击波的速度等。

此外，它还可以测量在材料的应变水平下应力波速率、应变速率和应变率等方面的性质。

三波法简介：三波法是后来发展出的数据处理方法，与二波法类似，但它是更复杂的数据处理工具。

它可以明确得到材料的动态弹性模量（Young's Modulus）、材料的泊松比、应力传递速率以及其他有关迅速冲击性质的信息。

三波法将材料的应变、应力以及通过材料刻度长度传递的速度波完全考虑在内。

它可以将SHPS试验的响应表现为三个部分：应力波、应变波和刊登在材料自身的迅速冲击波。

彼此之间相互独立，但相互关联。

结论：总体来说，SHPB试验是一种快速、有效的数据采集和分析工具。

由于其具有高性能、精度、重复性和控制性以及非常高的速度范围，可以重复进行各种实验，因此在工程界和研究方面都有广泛的应用。

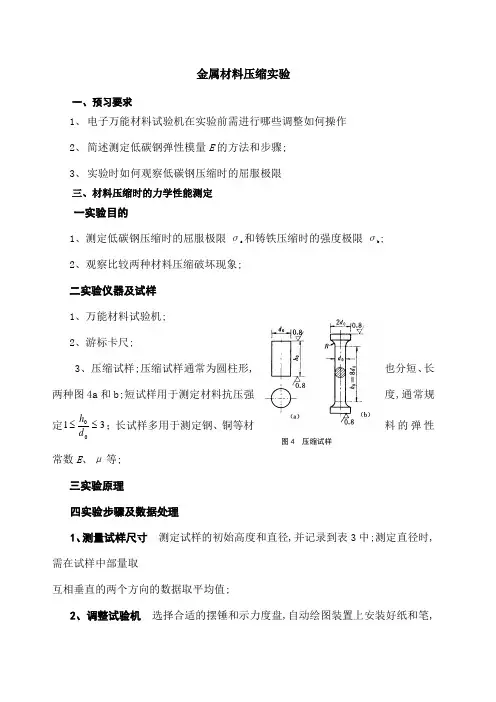

金属材料压缩实验一、预习要求1、 电子万能材料试验机在实验前需进行哪些调整如何操作2、 简述测定低碳钢弹性模量E 的方法和步骤;3、 实验时如何观察低碳钢压缩时的屈服极限三、材料压缩时的力学性能测定一实验目的1、测定低碳钢压缩时的屈服极限σs 和铸铁压缩时的强度极限σb ;2、观察比较两种材料压缩破坏现象; 二实验仪器及试样 1、万能材料试验机; 2、游标卡尺;3、压缩试样;压缩试样通常为圆柱形,也分短、长两种图4a 和b;短试样用于测定材料抗压强度,通常规定310≤≤d h ；长试样多用于测定钢、铜等材料的弹性常数E 、μ等;三实验原理四实验步骤及数据处理1、测量试样尺寸 测定试样的初始高度和直径,并记录到表3中;测定直径时,需在试样中部量取互相垂直的两个方向的数据取平均值;2、调整试验机 选择合适的摆锤和示力度盘,自动绘图装置上安装好纸和笔,图4 压缩试样开动油泵电机;3、低碳钢压缩实验 安放试样到万能材料试验机活动平台上,注意应放在正中央;开动试验机送油阀,先使活动平台快速提升,当试样与上承压板将要接触时,应减少供油量,放缓提升速度以免压缩过程过快使测试失败;当外载荷加上后观察示力指针,当示力指针停顿并有回摆时说明进入屈服阶段,记录下指针回摆的最低点读数,此值即为对应于屈服极限的载荷值P s ;当示力指针继续上升时,此时进入强化阶段,试样出现明显的变形;变形到一定程度后关闭送油阀打开回油阀卸去载荷,观察试样变形情况;4、铸铁的压缩实验 准备工作与低碳钢压缩相同;安装好试样后打开送油阀对试样进行压缩直到压断后卸去载荷,通过示力盘上从动指针位置读出最大载荷,此值即为对应于强度极限的载荷值P b ;5、数据处理 根据测定的试样尺寸计算出试样的横截面积,得：低碳钢的屈服极限 AP ss =σ 铸铁的强度极限 A P b b =σ1、按表1、2和3形式记录、处理实验数据;2、实验结果计算应列出公式,写出步骤;3、回答下列问题写明题号,不必抄题：1试简述低碳钢和铸铁压缩时力学性能的异同;2测定弹性模量E时为何要加初载荷并限制最高载荷使用分级加载的目的是什么1低碳钢抗压缩的能力比铸铁要低,当对低碳钢试块进行压缩实验时,受力逐渐加大,试块随外力变形,当试块变形达到极限时,其受力也达到最大值,其受力曲线是一条向斜上方的直线;铸铁则不然,开始时与低碳钢受力情况基本相同,只是当铸铁试块受力达到本身的破坏极限时,受力逐渐减小,直到试块在外力下被破坏裂开,受力为“0”其受力曲线与低碳钢拉伸时的受力曲线相同;21.减少误差;2.用分级加载目的：所求的弹性模量减少误差,同时验证材料是否处于弹性状态,以保证实验结果的可靠性。

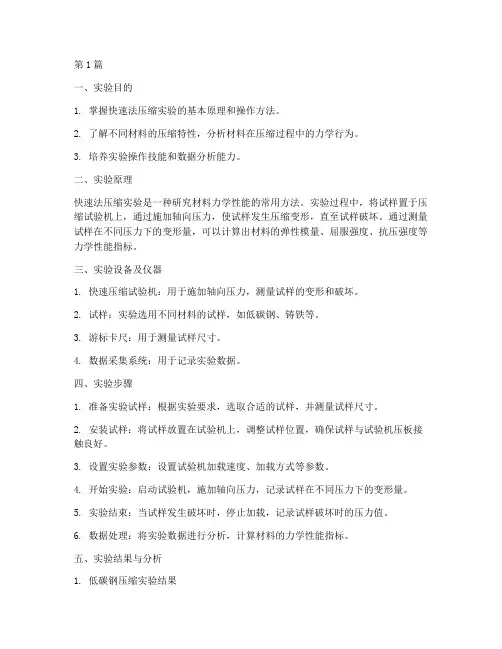

第1篇一、实验目的1. 掌握快速法压缩实验的基本原理和操作方法。

2. 了解不同材料的压缩特性，分析材料在压缩过程中的力学行为。

3. 培养实验操作技能和数据分析能力。

二、实验原理快速法压缩实验是一种研究材料力学性能的常用方法。

实验过程中，将试样置于压缩试验机上，通过施加轴向压力，使试样发生压缩变形，直至试样破坏。

通过测量试样在不同压力下的变形量，可以计算出材料的弹性模量、屈服强度、抗压强度等力学性能指标。

三、实验设备及仪器1. 快速压缩试验机：用于施加轴向压力，测量试样的变形和破坏。

2. 试样：实验选用不同材料的试样，如低碳钢、铸铁等。

3. 游标卡尺：用于测量试样尺寸。

4. 数据采集系统：用于记录实验数据。

四、实验步骤1. 准备实验试样：根据实验要求，选取合适的试样，并测量试样尺寸。

2. 安装试样：将试样放置在试验机上，调整试样位置，确保试样与试验机压板接触良好。

3. 设置实验参数：设置试验机加载速度、加载方式等参数。

4. 开始实验：启动试验机，施加轴向压力，记录试样在不同压力下的变形量。

5. 实验结束：当试样发生破坏时，停止加载，记录试样破坏时的压力值。

6. 数据处理：将实验数据进行分析，计算材料的力学性能指标。

五、实验结果与分析1. 低碳钢压缩实验结果（1）弹性模量：根据实验数据，计算低碳钢的弹性模量为E1。

（2）屈服强度：根据实验数据，确定低碳钢的屈服强度为S1。

（3）抗压强度：由于低碳钢在压缩过程中不会发生断裂，因此不测抗压强度。

2. 铸铁压缩实验结果（1）弹性模量：根据实验数据，计算铸铁的弹性模量为E2。

（2）屈服强度：根据实验数据，确定铸铁的屈服强度为S2。

（3）抗压强度：根据实验数据，计算铸铁的抗压强度为b2。

六、实验总结1. 通过快速法压缩实验，掌握了不同材料的压缩特性，分析了材料在压缩过程中的力学行为。

2. 培养了实验操作技能和数据分析能力，为今后从事相关研究奠定了基础。

七、实验注意事项1. 实验过程中，确保试样与试验机压板接触良好，避免因接触不良导致实验数据误差。

材料压缩实验报告材料压缩实验报告引言材料的力学性能是工程设计和制造中至关重要的考虑因素之一。

为了了解材料在受力过程中的变形行为，我们进行了一系列的材料压缩实验。

本实验旨在研究材料在受到外力压缩时的应力-应变关系，以及不同材料的压缩性能差异。

实验设备与方法实验中我们使用了一台万能材料试验机和不同种类的材料样本。

首先，我们将样本放置在试验机的压缩夹具中，并通过调整夹具的距离来施加压缩力。

然后，我们记录下材料在不同压缩力下的应变和应力数据，并绘制应力-应变曲线。

为了确保实验结果的准确性，我们对每种材料进行了多次实验，并取平均值。

实验结果与分析在实验过程中，我们选择了金属、塑料和橡胶等常见材料进行压缩实验。

通过绘制应力-应变曲线，我们可以观察到不同材料的压缩性能差异。

金属材料在受到压缩力时表现出较高的刚性和强度。

在应力-应变曲线中，金属材料的应变随着应力的增加呈线性增长，直到达到一定应力后，应变开始迅速增加。

这是因为金属材料的晶格结构在受到压缩力时会发生塑性变形，导致应变增加。

此外，金属材料在达到一定应力后会出现断裂现象，这是由于材料的强度已经超过了其承受能力。

塑料材料在受到压缩力时表现出较低的刚性和强度。

在应力-应变曲线中，塑料材料的应变随着应力的增加呈非线性增长。

这是因为塑料材料具有较高的可塑性，其分子链在受到压缩力时能够发生滑移和变形，导致应变增加。

塑料材料的断裂点通常较高，这使得它在一些工程应用中具有重要的价值。

橡胶材料在受到压缩力时表现出较高的可压缩性和弹性。

在应力-应变曲线中，橡胶材料的应变随着应力的增加呈非线性增长。

橡胶材料的分子链在受到压缩力时能够发生拉伸和扭曲，导致应变增加。

与金属和塑料不同，橡胶材料在受力后能够恢复到原始形状，这是由于其高弹性特性所致。

结论通过本次实验，我们对不同材料在受力过程中的压缩性能有了更深入的了解。

金属材料具有较高的刚性和强度，塑料材料具有较高的可塑性，而橡胶材料具有较高的可压缩性和弹性。

第1篇一、实验目的本次实验旨在通过材料压缩实验，了解材料在受力压缩时的力学性能，掌握压缩实验的基本原理和操作方法，为后续材料力学分析提供实验依据。

二、实验原理材料压缩实验主要研究材料在受到轴向压缩力作用时的应力-应变关系。

根据胡克定律，材料在弹性范围内，应力与应变呈线性关系。

本实验采用静态压缩方式，通过测量材料在压缩过程中的应变和应力，分析材料的力学性能。

三、实验材料与设备1. 实验材料：金属棒、塑料棒、木材等不同材质的样品。

2. 实验设备：万能材料试验机、测力计、位移传感器、数据采集器等。

四、实验步骤1. 样品制备：根据实验要求，加工不同材质的样品，确保样品尺寸、形状和表面质量符合实验要求。

2. 安装样品：将样品安装到万能材料试验机上，调整夹具，确保样品稳定。

3. 设置实验参数：根据实验要求，设置压缩速度、加载速率等参数。

4. 进行压缩实验：启动万能材料试验机，对样品进行压缩，同时记录应力、应变数据。

5. 数据处理：对实验数据进行整理和分析，绘制应力-应变曲线。

五、实验结果与分析1. 金属棒压缩实验结果：（1）应力-应变曲线呈现线性关系，符合胡克定律；（2）金属棒的抗压强度较高，弹性模量较大。

2. 塑料棒压缩实验结果：（1）应力-应变曲线呈现非线性关系，未完全符合胡克定律；（2）塑料棒的抗压强度较低，弹性模量较小。

3. 木材压缩实验结果：（1）应力-应变曲线呈现非线性关系，未完全符合胡克定律；（2）木材的抗压强度较低，弹性模量较小。

六、实验结论1. 通过本次实验，验证了胡克定律在弹性范围内的适用性；2. 不同材质的样品在压缩过程中的力学性能存在差异，金属棒具有更高的抗压强度和弹性模量，而塑料棒和木材的抗压强度和弹性模量较低；3. 实验结果为材料力学分析提供了实验依据，有助于深入了解材料的力学性能。

七、实验改进与展望1. 在实验过程中，可尝试采用不同加载速率，观察材料在不同加载条件下的力学性能；2. 可以通过增加样品数量，提高实验数据的可靠性；3. 在实验设备方面，可考虑采用更高精度的测力计和位移传感器，以提高实验数据的准确性；4. 未来可以进一步研究材料在复杂应力状态下的力学性能，为材料设计、加工和应用提供理论依据。

实验三材料的压缩实验概述实验表明，工程中常用的塑性材料，其受压与受拉时所表现出的强度、刚度和塑性等力学性能是大致相同的。

但广泛使用的脆性材料，其抗压强度很高，抗拉强度却很低。

为便于合理选用工程材料，以及满足材料成型工艺的需要，测定材料受压时的力学性能是十分重要的。

因此，压缩实验同拉伸实验一样，也是测定材料在常温、静载、单向受力下的力学性能的最常用、最基本的实验之一。

一、金属的压缩实验（一）实验目的。

1. 观测低碳钢压缩时的屈服荷载PS。

2. 测定铸铁压缩时的抗压强度σb3. 观察并比较低碳钢和铸铁在压缩时的变形和破坏现象。

（二）实验原理以低碳钢为代表的塑性材料，轴向压缩时会产生很大的横向变形，但由于试样两端面与试验机支承垫板间存在摩擦力，约束了这种横向变形，故试样出现显著的鼓胀，如图1所示。

塑性材料在压缩过程中的弹性模量、屈服点与拉伸时相同，但在到达屈服阶。

当继续加段时不像拉伸试验时那样明显，因此要仔细观察才能确定屈服载荷Ps载时，试样越压越扁，由于横截面面积不断增大，试样抗压能力也随之提高，曲线持续上升，如图2所示。

除非试样过分鼓出变形，导致柱体表面开裂，否则塑性材料将不会发生压缩破坏。

因此，一般不测塑性材料的抗压强度，而通常认为抗压强度等于抗拉强度。

以铸铁为代表的脆性金属材料，由于塑性变形很小，所以尽管有端面摩擦，鼓胀效应却并不明显，而是当应力达到一定值后，试样在与轴线大约成450～550的方向上发生破裂，如图3所示。

这是由于脆性材料的抗剪强度低于抗压强度，从而使试样被剪断。

其压缩曲线图如图4所示。

图1 低碳钢压缩时的鼓胀效应图2 低碳钢压缩曲线图3 铸铁压缩破坏示意图图4 铸铁压缩曲线（三）实验设备1. 液压式万能材料试验机2. 游标卡尺（四）实验步骤1. 用游标卡尺在试样两端及中间处两个相互垂直的方向上测量直径，并取其算术平均值，选用三处测量最小直径来计算横截面面积。

2. 根据低碳钢屈服载荷和铸铁抗压强度的估计值, 选择试验机的示力盘和摆锤。

材料的拉伸压缩实验一、实验目的1.观察试件受力和变形之间的相互关系；2.观察低碳钢在拉伸过程中表现出的弹性、屈服、强化、颈缩、断裂等物理现象；观察铸铁在压缩时的破坏现象。

3.测定拉伸时低碳钢的强度指标（σs、σb）和塑性指标（δ、ψ）；测定压缩时铸铁的强度极限σb。

4.学习、掌握电子万能试验机的使用方法及工作原理。

二、实验设备1.微机控制电子万能试验机；2.游标卡尺。

三、实验材料拉伸实验所用试件（材料：低碳钢）如图1所示，压缩实验所用试件（材料：铸铁）如图2所示：图1 拉伸试件图2 压缩试件四、实验原理1、拉伸实验低碳钢试件拉伸过程中，通过力传感器和位移传感器进行数据采集，A/D转换和处理，并输入计算机，得到F-∆l曲线，即低碳钢拉伸曲线，见图3。

对于低碳钢材料，由图3曲线中发现OA直线，说明F正比于∆l，此阶段称为弹性阶段。

屈服阶段（B-C）常呈锯齿形，表示载荷基本不变，变形增加很快，材料失去抵抗变形能力，这时产生两个屈服点。

其中，B'点为上屈服点，它受变形大小和试件等因素影响；B点为下屈服点。

下屈服点比较稳定，所以工程上均以下屈服点对应的载荷作为屈服载荷。

测定屈服载荷Fs时，必须缓慢而均匀地加载，并应用σs =F s / A 0（A 0为试件变形前的横截面积）计算屈服极限。

图3 低碳钢拉伸曲线屈服阶段终了后，要使试件继续变形，就必须增加载荷，材料进入强化阶段。

当载荷达到强度载荷F b 后，在试件的某一局部发生显著变形，载荷逐渐减小，直至试件断裂。

应用公式σb =F b /A 0计算强度极限（A 0为试件变形前的横截面积）。

根据拉伸前后试件的标距长度和横截面面积，计算出低碳钢的延伸率δ和端面收缩率ψ，即%100001⨯-=l l l δ，%100010⨯-=A A A ψ 式中，l 0、l 1为试件拉伸前后的标距长度，A 1为颈缩处的横截面积。

2、压缩实验铸铁试件压缩过程中，通过力传感器和位移传感器进行数据采集，A/D 转换和处理，并输入计算机，得到F-∆l 曲线，即铸铁压缩曲线，见图4。

混凝土压缩强度试验标准一、前言混凝土是建筑工程中常用的一种材料，其性能的优劣直接影响着工程质量和使用寿命，其中混凝土强度是其最基本的力学性能之一。

为了确保混凝土强度的可靠性，需要进行混凝土压缩强度试验，以此来评估混凝土的质量和强度。

二、试验标准的制定背景混凝土压缩强度试验的标准制定与发展是建筑工程质量管理的重要组成部分。

在国内外建筑工程实践中，混凝土压缩试验标准已经得到广泛的应用，形成了一系列规范和标准。

制定混凝土压缩强度试验的标准是为了确保试验具有可重复性、可比性、准确性、真实性等特性，同时也是为了提高混凝土强度的可靠性和稳定性。

三、试验标准的适用范围本标准适用于建筑工程中使用的各种混凝土的压缩强度试验。

本标准不适用于其他类型的混凝土试验。

四、试验设备的要求1. 压力机：试验机应符合国家标准《混凝土和水泥制品试验设备通用技术条件》的要求。

2. 量筒：量筒应符合国家标准《水泥和水泥制品试验方法通用规定》的要求。

3. 试件模具：试件模具应符合国家标准《混凝土试验用模具》的要求。

4. 振动器：振动器应符合国家标准《混凝土振动器》的要求。

五、试验样品的制备1. 样品的数量：每个批次的混凝土至少应制备6个试件，其中至少有3个试件用于试验，其余3个试件作为备用。

2. 样品的制备：混凝土样品在制备过程中应按照国家标准《混凝土工程施工质量验收规范》的要求进行制备。

3. 样品的养护：混凝土试件应在模具中养护24小时，然后脱模并在标准养护室中养护28天。

六、试验方法1. 试验前的准备工作：将试件取出并检查其表面的光洁度和缺陷情况，如有问题应重新制备试件。

2. 试验的操作流程：将试件放在压力机工作台上，调整压力机的压力和速度，按照标准要求进行压缩试验。

3. 试验数据的处理：试验完成后，将试验数据进行处理并计算出混凝土的抗压强度值。

七、试验结果的评定1. 试验数据的计算：根据试验数据计算出混凝土的抗压强度值，取其平均值作为试样的抗压强度值。

压缩试验变形模量计算公式引言。

在材料力学研究中，变形模量是一个非常重要的参数，它描述了材料在受力作用下的变形性能。

在压缩试验中，我们可以通过实验数据来计算材料的变形模量。

本文将介绍压缩试验变形模量的计算公式，并对其进行详细的推导和分析。

压缩试验变形模量计算公式。

在压缩试验中，我们可以通过应力-应变曲线来计算材料的变形模量。

应力-应变曲线是描述材料在受力作用下应力和应变之间关系的曲线。

在压缩试验中，我们通常会得到材料的应力-应变曲线，通过该曲线可以计算材料的变形模量。

变形模量可以通过材料的应力-应变曲线的斜率来计算，斜率即为变形模量。

在压缩试验中，我们可以使用以下公式来计算材料的变形模量：E = σ/ε。

其中，E表示材料的变形模量，σ表示材料的应力，ε表示材料的应变。

通过实验数据，我们可以得到材料在不同应力下的应变，从而可以计算材料的变形模量。

推导过程。

在压缩试验中，我们通常会施加不同的压缩力，得到材料在不同应力下的应变数据。

通过这些数据，我们可以绘制出材料的应力-应变曲线。

在应力-应变曲线上，我们可以选择任意两个点，计算它们之间的斜率，即为变形模量。

假设我们选择两个点A和B，它们的坐标分别为(Aσ, Aε)和(Bσ, Bε)。

通过这两个点，我们可以计算出材料的变形模量：E = (Bσ Aσ) / (Bε Aε)。

通过这个公式，我们可以得到材料在不同应力下的变形模量。

在实际计算中，我们通常会选择多个点，然后取平均值作为最终的变形模量。

应用与分析。

压缩试验变形模量计算公式在材料力学研究中具有重要的应用价值。

通过计算材料的变形模量，我们可以了解材料在受力作用下的变形性能，为材料的设计和选用提供重要参考。

同时，通过比较不同材料的变形模量，我们可以评估它们的力学性能，为工程应用提供指导。

在实际工程中，压缩试验变形模量计算公式也被广泛应用。

工程师们可以通过实验数据来计算材料的变形模量，从而为工程设计和材料选择提供支持。
