矿山排水设备--泵与风机

泵与风机原理及应用泵和风机是常见的流体机械设备，两者在原理和应用方面有所不同。

泵是一种设备，通过机械或电动力将能量转换为流体压力能，并使流体在管道或其他设备中流动。

泵的主要原理是利用旋转叶片或活塞等部件的运动，通过改变液体的动能和势能来提升液体的压力。

泵可以根据其工作原理分为离心泵、容积泵、轴流泵等多种类型。

离心泵是应用最广泛的一种泵，它通过叶轮的旋转将液体从中心向周围排放，使液体产生离心力，从而提升液体的压力。

容积泵则是通过压缩和扩张泵腔来提升流体压力的，它的工作原理类似于活塞式发动机。

而轴流泵则是通过叶片将液体水平推动的方式来进行工作的。

泵的应用非常广泛。

最常见的应用是给水泵，它用于给城市供应水源、生产用水等。

此外，泵还可以用于工业生产中的输送、冷却系统、污水处理系统等。

在石油工业中，泵被用于输送原油和天然气。

泵也被广泛应用于农业灌溉、矿山排水和化工过程中。

总之，泵在各个领域的应用都非常广泛。

风机是一种将机械或电能转换成气流能量的设备。

风机是通过叶轮的旋转来产生气流，其工作原理类似于离心泵。

风机的主要分类有离心风机、轴流风机和混流风机。

离心风机是最常见的类型，通过叶轮的旋转产生离心力，使空气产生压缩，从而形成气流。

轴流风机则是通过叶片将气流引导并推动沿轴向前进的方式来工作的。

混流风机则是离心风机和轴流风机的结合，具有两种类型风机的特点。

风机的应用非常广泛。

最常见的是通风风机，用于工厂、办公楼、商场等场所的通风和排烟。

此外，风机还被应用于空调系统，用于冷却和循环空气。

在工业生产中，风机被广泛用于燃烧系统、干燥设备和粉尘等领域。

风机还被应用于发电厂、船舶、航空航天和汽车制造等领域。

综上所述，泵和风机在原理和应用方面有所不同。

泵是通过旋转叶片或活塞等部件的运动来提升液体的压力，其应用广泛，包括给水、输送、石油和化工等领域。

而风机是通过叶轮的旋转来产生气流，并用于通风、空调和工业生产等方面。

两者在工程领域中都发挥着重要的作用。

《矿山机械与设备》书籍摘抄国泰科技有限公司
矿山排水设备
一、矿山排水系统：
矿山排水系统由矿井深度、开拓系统以及各水平涌水量的大小等因素来确定，常见的排水系统有集中排水系统和分段排水系统两种。

二、离心式水泵的分类及工作原理：
矿用水泵多用离心式水泵，只是在个别情况下使用轴流式水泵。

离心式水泵的分类：○1按叶轮的数目可分为：单级和多级泵○2按吸入方式可分为：单吸和双吸○3按泵轴的位置可分为：立式和卧式○4按泵体的拆卸方式可分为：分段式和水平中开式○5按叶轮的结构形式可分为：闭式和开式泵
三、离心泵的主要结构形式：
○1D型泵：D型泵是单吸、多级、分段式离心泵，它可输送清水或物理化学性质类似于水的液体，输送温度不超过40℃。

水泵的吸口为水平方向，排出口为垂直方向，目前这种泵的级数最多为11级，最高扬程为1000m，流量为450m³/h ,效率80% 。

○2B型泵：B型泵是单吸、单级、悬臂式离心泵，它可输送清水或物理化学性质类似于水的液体，输送温度不超过80℃。

《矿山机械与设备》书籍摘抄第 1 页国泰科技有限公司。

课题三矿井排水设备一、概述煤矿在建设和生产过程中，地层中的地表水、岩石空隙中的地下水等不断涌人井下。

为保证煤矿安全生产，必须及时把水排到地面。

矿井排水设备的任务就是把所有流人井下巷道中的矿水排送到地面。

1、矿井排水设备的组成煤矿使用的水泵有离心式、往复式和喷射式(射流泵)，其中最常用的是离心式。

往复式和喷射式仅用于局部排水或排送泥浆。

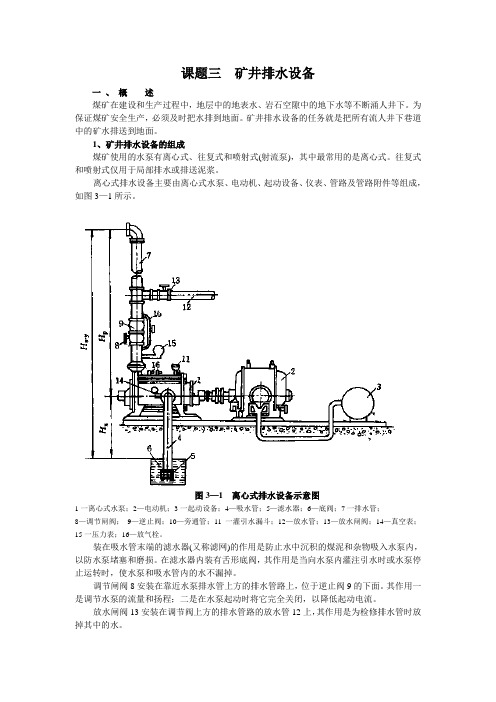

离心式排水设备主要由离心式水泵、电动机、起动设备、仪表、管路及管路附件等组成，如图3—1所示。

图3—1 离心式排水设备示意图1一离心式水泵；2—电动机；3一起动设备；4—吸水管；5—滤水器；6—底阀；7一排水管；8—调节闸阀；9—逆止阀；10—旁通管；11一灌引水漏斗；12—放水管；13—放水闸阀；14—真空表；15一压力表；16—放气栓。

装在吸水管末端的滤水器(又称滤网)的作用是防止水中沉积的煤泥和杂物吸入水泵内，以防水泵堵塞和磨损。

在滤水器内装有舌形底阀，其作用是当向水泵内灌注引水时或水泵停止运转时，使水泵和吸水管内的水不漏掉。

调节闸阀8安装在靠近水泵排水管上方的排水管路上，位于逆止阀9的下面。

其作用一是调节水泵的流量和扬程；二是在水泵起动时将它完全关闭，以降低起动电流。

放水闸阀13安装在调节阀上方的排水管路的放水管12上，其作用是为检修排水管时放掉其中的水。

逆止阀9安装在调节闸阀的上面，其作用是当水泵突然停止运转(如突然停电)时，或者在未关闭调节阀的情况下停泵时，能自动关闭切断水流，使水泵不致受到水力冲击而遭到损坏。

灌水漏斗11是在水泵初次起动时，用来向水泵和吸水管中灌引水。

在向水泵和吸水管中灌引水时，要通过放气栓将水泵和吸水管中的空气放掉。

旁通管10的作用一是在水泵第二次起动时将排水管的水引入泵内，即由排水管向泵内灌人引水；二是防止水泵停止运转后排水管中的压力水冲向泵内，起缓冲作用。

压力表15安装在水泵的排水接管上，用于检测排水管中水压的大小。

真空表14安装在水泵的吸水接管上，用以检测水泵吸水口处的真空度。

泵与风机的分类及工作原理..泵和风机是工业和生活中常见的设备，它们都是将流体或气体运动的机械。

本文将详细介绍泵与风机的分类及工作原理，并对常见的泵和风机进行简要介绍和分析。

一、泵的分类及工作原理泵是一种将液体或气体从一个地方输送到另一个地方的机械。

泵的分类主要根据其工作原理和结构分为以下几种：1.位移泵位移泵是一种常见的泵，它主要由一个活塞或转子和固定壳体组成。

当活塞或转子运动时，泵室里的体积发生改变，从而使液体或气体被吸入或排出。

常见的位移泵有柱塞泵、齿轮泵和螺杆泵等。

2.离心泵离心泵是利用离心力将液体或气体从低压区域输送到高压区域的一种泵。

它主要由旋转轴和离心叶片组成，当旋转轴转动时，离心力使液体或气体被向外挤压，从而达到输送目的。

离心泵适用于输送许多种液体，如水、油、气和各种化工介质。

3.轴流泵轴流泵是利用轴向力将液体或气体从低压区域输送到高压区域的一种泵。

它主要由叶轮和固定外壳组成，当旋转叶轮时，液体或气体在叶轮的冲击作用下被向前推动，从而达到输送目的。

轴流泵适用于输送大量液体或气体，如排水、灌溉、空调和通风等。

二、风机的分类及工作原理风机是一种将气体运动的机械，主要被用于通风、换气和风力发电等领域。

根据其工作原理和结构，风机可以分为以下几种：1.轴流风机轴流风机是一种将气体沿轴向运动的风机，主要由叶轮和外壳组成，在旋转时，叶轮的冲击作用使得气体被沿轴向推进，从而产生风流。

轴流风机适用于需要大量气体流动的环境，如矿山、隧道和建筑通风等。

2.离心风机离心风机是一种将气体沿射流方向运动的风机，主要由叶轮、进出口和外壳组成，当叶轮旋转时，气体被向外挤压，产生射流效应，从而产生风流。

离心风机适用于需要中等或较高压力的环境，如工厂、检测实验室和船舶空调等。

3.混流风机混流风机是一种将气体沿射流和轴向运动的风机，它是轴流风机和离心风机的结合，主要由叶轮和外壳组成。

混流风机在性能上介于轴流风机和离心风机之间，适用于对风量和风压要求都比较高的环境，如烘干、冷凝和饲料加工等。

气动矿用风动泵自动排水装置工作原理
气动矿用风动泵自动排水装置是一种用于矿山排水的设备，它的工作原理是利用气动矿用风动泵的工作原理，通过自动控制系统实现自动排水。

气动矿用风动泵是一种利用压缩空气作为动力源的泵，它的工作原理是通过压缩空气的作用，使泵体内的活塞往复运动，从而实现液体的吸入和排出。

在矿山排水中，气动矿用风动泵具有体积小、重量轻、维护方便等优点，因此被广泛应用于矿山排水领域。

自动排水装置是一种能够自动控制气动矿用风动泵工作的装置，它由传感器、控制器、执行器等组成。

传感器用于检测液位，当液位超过设定值时，传感器会向控制器发送信号，控制器接收到信号后会启动气动矿用风动泵，将液体排出。

当液位降低到设定值以下时，传感器会再次向控制器发送信号，控制器接收到信号后会停止气动矿用风动泵的工作。

自动排水装置的优点是能够实现自动控制，无需人工干预，从而提高了工作效率和安全性。

同时，自动排水装置还能够根据实际情况进行调整，如调整液位设定值、调整排水量等，从而更好地适应不同的排水需求。

气动矿用风动泵自动排水装置是一种高效、安全、可靠的矿山排水设备，它的工作原理是利用气动矿用风动泵的工作原理，通过自动
控制系统实现自动排水。

在矿山排水中，它能够提高工作效率和安全性，减少人工干预，是一种非常实用的设备。
