1.1 井巷水仓排水设备的数量应根据实际情况考虑，最低要求 3 台套(一用、一备、一检修)。
水泵杨程应根据实际情况进行计算确定。
1.2 水泵的流量，必须在 20h 内排出矿井 24h 的正常涌水量。
备用水泵能力应不小于工作水泵能力的 70％；工作和备用水泵的总能力，应能在 20h 内排出矿井 24h 的最大涌水量；有突水危（wei）险矿井可另增设排水能力或者预留水泵位置。
1.3 设备选型应符合矿井水质要求，当矿井水 pH<5 时应按防酸要求选型；当选用污水泵效率不能满足要求时，可将矿井水清、污分流、分排或者净化；排水中含有固体颗粒时，为防止颗粒沉降，排水管路流速不得低于最小临界速度。
1.4 水泵内必须设计有水泵灌引水装置，引水装置必须可靠，应能在 5min 内起动水泵；采用高压水射流引水时，每个泵房至少有一台水泵的吸水管要设底阀，大水矿井则至少两台，并且在地面排水管口有灌水装置或者以压缩空气、洒水管压力水作备用；采用真空泵作引水装置时，应至少配备一台备用真空泵。
2．1 主排水管路必须设工作和备用的水管。
工作水管的能力，应在 20h 内排出矿井 24h 的正常涌水量。
排水管路应考虑管路的备用，可安装 2 套排水的管路。
但全部管路的总能力应在 20h 内排除矿井 24h 的最大涌水量。
2.2 排水管路必须能承受内水静压、水锤动压、钢管自重和温度应力叠加产生的载荷。
还应能承受 1.25 倍设计工作压力的压力试验。
2.3 斜井管路应设在悬臂架上或者底板混凝土墩上，此间距在 4~8m，每隔 50m 固定，并应留有足够的安装和检修位置。
管道设在人行道上方时，吊挂高度应高于 1.8m。
2.4 管路下端应设金属弯管支座。
排水高度大时，可以分段选择管壁厚度。
分段设直管支座，第一道直管支座宜布置在距井口 100m 摆布处。
管座应固定在专设钢梁上，底部和中间支座梁的强度、刚度、总体和局部稳定性及梁基础强度均应按“钢结构设计规范”计算，能承受所有管道同时发生水锤时的动、静载荷。
矿山供水与排水系统设计与管理一、引言矿山供水与排水系统是矿山生产中至关重要的基础设施之一，它对矿山的安全生产和环境保护起着至关重要的作用。
本文将详细介绍矿山供水与排水系统的设计与管理，包括系统的组成、设计原则、管理要点等方面的内容。
二、矿山供水系统设计与管理1. 系统组成矿山供水系统主要由水源、水处理设施、输水管道、水箱和供水设备等组成。
水源可以是地下水、地表水或其他可供应水源。
水处理设施包括净水设备、消毒设备等，用于处理水质，确保供水的安全。
输水管道是将处理后的水输送到矿山各个用水点的管道网络。
水箱用于储存水源，以应对突发情况。
供水设备包括泵站、水泵等，用于提供足够的供水压力和流量。
2. 设计原则（1）安全可靠性：供水系统设计应考虑到矿山生产的特殊环境和工况，确保系统在各种复杂条件下仍能正常运行，保障矿工的生产安全。
（2）经济合理性：供水系统设计应充分考虑到投资和运营成本，尽量降低设备和运行费用，提高系统的经济效益。
（3）节能环保性：供水系统设计应采用节能环保的技术和设备，减少能源消耗和对环境的影响，实现可持续发展。
3. 管理要点（1）定期检查和维护：定期对供水系统进行检查，包括设备状态、管道漏水情况、水质监测等，及时发现问题并进行维护和修复，确保系统的正常运行。
（2）水质管理：对供水系统的水质进行监测和管理，确保供水符合相关标准和要求，防止水质污染对矿山生产和人员健康造成影响。
（3）安全管理：加强供水设备和设施的安全管理，确保设备运行的安全可靠性，防止事故的发生，保障矿工的生产安全。
（4）节能管理：优化供水系统的运行方式，采用节能技术和措施，减少能源消耗，提高供水系统的能效。
三、矿山排水系统设计与管理1. 系统组成矿山排水系统主要由排水井、排水泵站、排水管道和排水设备等组成。
排水井用于收集和储存矿山内的地下水和地表水，并将其输送到排水泵站。
排水泵站负责将排水井中的水抽出，并通过排水管道输送到合适的位置。

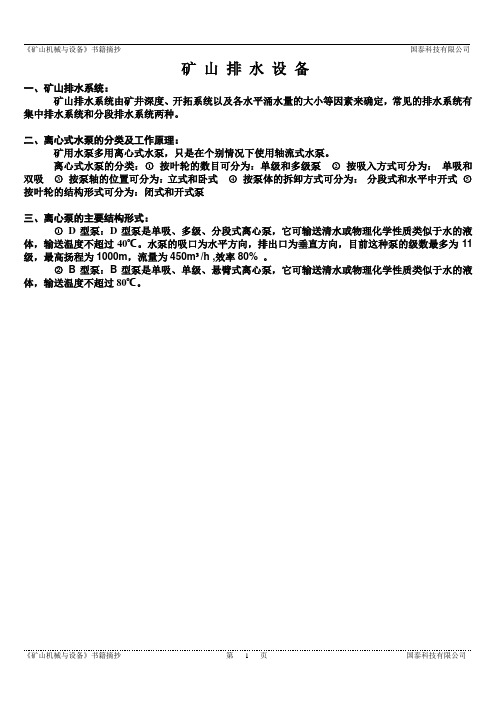

《矿山机械与设备》书籍摘抄国泰科技有限公司
矿山排水设备
一、矿山排水系统：
矿山排水系统由矿井深度、开拓系统以及各水平涌水量的大小等因素来确定，常见的排水系统有集中排水系统和分段排水系统两种。
二、离心式水泵的分类及工作原理：
矿用水泵多用离心式水泵，只是在个别情况下使用轴流式水泵。
离心式水泵的分类：○1按叶轮的数目可分为：单级和多级泵○2按吸入方式可分为：单吸和双吸○3按泵轴的位置可分为：立式和卧式○4按泵体的拆卸方式可分为：分段式和水平中开式○5按叶轮的结构形式可分为：闭式和开式泵
三、离心泵的主要结构形式：
○1D型泵：D型泵是单吸、多级、分段式离心泵，它可输送清水或物理化学性质类似于水的液体，输送温度不超过40℃。
水泵的吸口为水平方向，排出口为垂直方向，目前这种泵的级数最多为11级，最高扬程为1000m，流量为450m³/h ,效率80% 。
○2B型泵：B型泵是单吸、单级、悬臂式离心泵，它可输送清水或物理化学性质类似于水的液体，输送温度不超过80℃。
《矿山机械与设备》书籍摘抄第 1 页国泰科技有限公司。
矿山排水设备及污水处理设计论文摘要：矿山排水及污水处理是矿业生产中重要的环保环节，关系到矿山环境保护和资源利用的可持续发展。
本文主要针对矿山排水及污水处理的设备设计方案进行了探讨，分析了其在矿业生产中的重要性，并提出了相应的设备设计方案。
1.引言矿山排水及污水处理对于矿山环境保护和资源利用的可持续发展至关重要，其设计方案需要满足环保要求，同时确保矿山生产的正常进行。
本文将重点探讨矿山排水设备及污水处理的设计原则和技术方案。
2.矿山排水设备设计矿山排水设备的设计要考虑到矿山地下水位、地质条件、矿山规模等因素，选择合适的排水设备，确保矿山地下水的有效排除。
常用的排水设备包括排水泵、排水管道、排水井等，排水设备的选型应根据矿山地质条件和地下水位进行合理选择，确保排水设备的稳定运行。
3.污水处理设备设计矿山生产过程中会产生大量的污水，需要进行污水处理，以减少对环境的影响。
污水处理设备的设计要考虑到矿山污水的成分和含量，选择合适的处理工艺和设备。
常用的污水处理设备包括污水处理站、污水处理设备、沉淀池、过滤器等，污水处理设备的设计要根据矿山生产水量和污水成分进行设计，确保污水处理设备的有效运行。
4.矿山排水及污水处理设备的维护和管理矿山排水及污水处理设备的维护和管理是确保它们稳定运行的关键，需要建立完善的设备管理制度和定期维护计划，定期检查设备的运行状况，及时进行维修和更换设备，确保设备运行的安全和稳定。
5.结论矿山排水设备及污水处理设备是矿山环保工作中不可或缺的重要组成部分，其设计和管理的好坏直接影响到矿山环境的保护和资源的可持续利用。
本文对矿山排水设备及污水处理的设计方案进行了探讨，希望能够为矿山环保工作提供一定的参考和借鉴。
矿山排水设备及污水处理设计6. 矿山排水设备及污水处理设计的挑战矿山排水和污水处理在矿业生产中面临多种挑战，包括地质条件不同、地下水位变化、污水成分多样等。
因此，设计矿山排水设备和污水处理方案时，需要考虑到这些挑战，制定相应的设计方案。
煤矿井下排水规范主要排水设备应满足以下要求：（一）水泵：必须有工作、备用和检修的水泵。
工作水泵的能力，应能在20h内排出矿井24h的正常涌水量（包括充填水及其他用水）。
备用水泵的能力应不小于工作水泵能力的70%。
工作和备用水泵的总能力，应能在20h内排出矿井24h的最大涌水量。
检修水泵的能力应不小于工作水泵能力的25%。
水文地质条件复杂的矿井，主泵房可预留一定数量的水泵。
（二）水管：必须有工作和备用的水管。
工作水管的容量应能与工作水泵配合20h内排出矿井24h的正常涌水量。
工作和备用水管的总能力，应能配合工作和备用水泵在20h内排出矿井24h的最大涌水量。
（三）配电设备：应同工作、备用以及检修水泵相适应，并能够同时开动工作和备用水泵。
有突水淹井危险的矿井，可另建一座抗灾、排水能力强的泵房。
主要泵房至少有2个出口，一个出口用斜巷通到井筒，并应高出泵房底板7m以上；另一个出口通到井底车场，在此出口通路内，应设置易于关闭、防水防火的气密门。
泵房和水仓的连接通道，应设置可靠的控制闸门。
主水箱必须有主水箱和辅助水箱，当一个水仓清理时，另一个水仓能正常使用。
新建、矿山或生产矿山改造和扩建的新水平，正常涌水量在1000m3/h以下时，主水箱的有效容量应能容纳8h的正常涌水量。
正常涌水量大于1000m3/h的矿井，主水箱的有效容量可根据以下公式计算：Ｖ＝2（Q+3000）式中 V--主水箱的有效容量，m3；Q--矿井每小时正常涌水量，m3。
但是，主水箱的总有效容量不得小于4h的矿井正常涌水量。
矿区水斗的有效容量应能够容纳4h的采区正常涌水量。
最大涌水量与正常涌水量相差很大的矿井，对排水能力、水仓容量应编制专门设计。
水仓进口处应设置篦子。
对水砂充填、水力采煤和其他矿井进水中含有大量杂质，还应设置沉淀池。
水仓的空仓容量必须经常保持在总容量的50%以上。
水泵、水管、闸阀、排水用的配电设备和输电线路，必须经常检查和维护。
