煤矿固定机械设备排水设备

第二章煤矿固定机械复习题一、填空题1、煤矿通风、压风、排水、提升设备是煤矿四大固定机械设备。

2、《煤矿安全规程》规定，每个矿井都必须采取机械通风。

3、矿用通风机按其服务范围和所起的作用分为主要通风机、辅助通风机和局部通风机三种。

4、离心式通风机主要由工作轮、蜗壳体、主轴和电动机等部件构成。

5、工作轮由固定在主轴上的轮毂以及安装在轮毂上的一定数量的机翼形叶片构成，风流沿叶片间的流道流动。

6、空气进入风机的形式，有单侧吸人和双侧吸入两种。

7、轴流式通风机主要由进（吸）风口、工作轮、整流器、主体风筒、扩散器和传动轴等部件组成。

8、随着断面的扩大，空气的一部分动压转换为静压。

9、作为煤矿主要通风机使用的有BD或BDK系列高效节能矿用防爆对旋式主要通风机，最高静压效率可达85％，噪声不大于85dB 。

10、通风机工作轮的叶片安装角可以调整，一般分为45º、40º、35º、30º和25º五个工作角度。

1、附属装置有风硐、扩散器、防爆门和反风装置等。

2、《规程》规定:生产矿井主要通风机必须装有反风设施，并能在10 min内改变巷道中的风流方向；当风流方向改变后，主要通风机的供给风量不应小于正常供风量的40%。

每季度应至少检查1次反风设施，每年应进行1次反风演习；当矿井通风系统有较大变化时，应进行1次反风演习。

3、矿山压风设备包括空气压缩机、拖动设备、输气管路和附属设备等。

4、矿山压风设备是煤矿必备的动力设备。

5、矿山空压机站主要由空压机、电动机与电控设备、冷却泵站、附属设备（包括风包、滤风器等）和压气管道等组成。

6、按气缸中心线的相对位置可分为立式、卧式（M型、H型）、角式（V型、L型、W型）三种。

7、按压缩级数分可分为单级、双级、多级三种。

8、按活塞作用次数分可分为单动（单作用）、复动（双作用）。

9、按冷却方式分可分为水冷式、风冷式10、L型空压机是两级、双缸、复动、水冷式、固定式空压机。

煤矿机电设备完好标准一、固定设备（一）通用部分1、紧固件（1）螺纹连接件和锁紧件必须齐全，牢固可靠。

螺栓头部和螺母不得有铲伤或棱角严重变形。

螺纹无乱扣或秃扣。

（2）螺栓拧入螺纹孔的长度不应小于螺栓的直径（铸铁、铜、铝合金件等不小于螺栓直径的1.5倍）。

（3）螺母扭紧后螺栓螺纹应露出螺母1~3个螺距，不得用增加垫圈的办法调整螺纹露出长度。

（4）稳钉和稳钉孔应吻合，不松旷。

（5）铆钉必须紧固，不得有明显歪斜现象。

（6）键不得松旷，打入时不得加垫，露出键槽的长度应小于键全长的20%、大于健全长的5%（钩头键不包括钩头的长度）。

2、连轴器（1）端面的间隙及同轴度应符合表—1的规定：（2）弹性圆柱销式联轴器弹性圈外径与联轴器销孔内径差不应超过3mm。

柱销螺母应有防松装置。

（3）齿轮式联轴器齿厚的磨损量不应超过原齿厚的20%,键和螺栓不松动。

（4）蛇形弹簧式联轴器的弹簧不应有损伤，厚度磨损不应超过原厚度的10%。

表—1 联轴器端面间隙和同轴度mm类型外形尺寸端面间隙两轴同轴度径向外移倾斜/‰弹性圆柱销式设备最大轴向窜量加2~4 ≤0.5 ＜1.2齿转式≤250＞250~500＞600~9004~77~1212~18≤0.20≤0.25≤0.30＜1.2蛇形弹簧式≤200＞200~400＞400~700＞700~1350设备最大轴向窜量加2~4≤0.1≤0.2≤0.3≤0.5＜1.23、轴和轴承1）、轴（1）轴不得有表面裂纹，无严重腐蚀和损伤，内部裂纹按探伤记录检查无扩展。

（2）轴的水平度和多段轴的平行度均不得超过0.2‰,如轴的挠度较大达不到此要求时，齿轮咬合及轴承温度正常，也算合格。

2）、滑动轴承（1）轴瓦合金层与轴瓦应粘合牢固，无脱离现象。

合金层无裂纹，无剥落，如有轻微裂纹或剥落，但面积不超过1.5㎝2，且轴承温度正常，也算合格。

（2）轴颈与轴瓦的顶间隙不应超过表—2的规定。

表—2 轴颈与轴瓦的间隙mm轴颈直径最大磨损间隙轴颈直径最大磨损间隙50～80 ＞80~120＞120~180 0.30.350.4＞250~315＞315~400＞400~5000.550.650.75＞180~2500.5（3）轴颈与下轴瓦中部应有90°～120°的接触弧面，沿轴向接触范围不应小于轴瓦长度的80%。

煤矿机电基本知识煤矿机械、电气设备和设施是煤矿生产的基础。

井工开采的煤矿机电设备主要包括提升设备、通风设备压风设备、压力设备、排水设备、采掘设备、支护设备、运输设备、供电及电气设备、安全监测监控及瓦斯抽放设备。

一、矿井提升设备的作用是什么？矿井提升设备是联系地面和井下的“咽喉”，其任务是沿井筒提升煤炭和矸石，升降人员、物料和设备，它是矿井生产系统中重要的机电设备之一。

二、提升设备由那几部分组成？煤矿提升设备由提升容器（包括罐笼、箕斗、矿车和人车）、提升纲丝绳、天轮、井架、装载设备、卸载设备和提升机（绞车）组成。

三、立井提升系统是如何工作的？立井普通罐笼提升。

其中一个罐笼位于井底车场水平，另一个罐笼位于井口出车平台。

提升钢丝绳与一端与罐笼相连，另一端绕过天轮，缠绕并固定在滚筒上，当电动机带动提升机滚筒旋转时，井下的罐笼上升。

加一端的罐笼下降，使罐笼在井筒中沿罐道作上下往复运行，进行提升工作。

四、斜井的提升系统是如何工作的？为目前使用较多的斜井串车提升系统，斜井串车提升用矿车做提升容器，钢丝绳的一端与若干个矿车组串车的连接，另一端绕过天轮缠绕并固定在提升机的滚筒上，滚筒旋转带动串车组在井筒中往复运动，进行提升工作。

串车提升有单钩和双钩之分。

按车场形式的不同，又分甩车场和平车场。

单钩串车提升，可用于多水平提升，一般采用甩车场。

平车场一般多用于双钩串车提升。

五、井口安全门有什么作用？为防止人员、矿车及其他物品坠落到井下，立井井口、井底和中间运输巷都必须设置安全门。

井口安全门与提升信号联锁：安全门未关闭，发不出开车信号；发出开车信号后，安全门打不开；只有罐笼到位并发出停车信号后，安全门才能打开。

六、什么叫防过卷装置？当提升机运行到正常卸载位置未停车并继续向上提升称为过卷。

过卷造成的严重后果是损坏天轮、井架。

拉断钢丝绳导致提升容器坠落，撞坏井筒设施，甚至造成人员伤亡。

使用双滚筒提升机时，一钩发生过卷时，另一钩则过放，放过则造成蹲罐事故。

煤矿掘进工作面机械设备及探放水工作要求一、掘进机标准1、机体⑴、操纵手把动作灵活，位置准确。

⑵、蜂鸣器、电铃、急停开关工作可靠。

⑶、千斤顶活塞杆镀层无脱落，局部轻微锈斑面积不大于50cm2；划痕深度不大于0.5mm,长度不大于50 mm,单件上不多于3处。

⑷、注油嘴齐全，油路畅通。

⑸、照明灯齐全明亮，符合安全要求。

⑹、喷雾装置保持良好，喷雾效果良好。

2、截割部⑴、截割头无裂纹、开焊，截齿完整，短缺数不超过总数的5%。

⑵、截割臂伸缩、上下摆动，均匀灵活。

3、回转部⑴、左右回转摆动均匀灵活。

4、行走部⑴、履带板无裂纹，不碰其它机件，松紧适宜，120型松弛度为30-50mm。

EBZ-200H型为70-100mm⑵、前进、后退、左右拐弯，灵活可靠。

5、装运部⑴、耙爪转动灵活，伸出时能超出铲煤板。

⑵、刮板齐全，弯曲不超过15mm。

⑶、链条松紧适宜，链轮磨损不超过原齿厚的25%，运转时不跳压。

6、液压系统⑴、胶管及接头不漏油。

⑵、油泵、马达运转无异响，压力正常。

⑶、压力表齐全，指示正确。

7、安全保护⑴、掘进机有开、闭电器控制回路的专用工具，由专职司机掌握和保管。

⑵、在机器的非司机侧，停止掘进机运转的紧急停止按扭应可靠。

二、轨道及运输设备标准1、临时轨道轨距误差不大于10mm,不小于5mm,轨道接头间隙不超过10mm；内错差、高低差不大于5mm，水平误差不大于10mm；主要轨道接头的间隙不得大于5mm，高低和左右错差不得大于2mm2、轨枕间距不大于1m，连接件齐全紧固符合要求3、无杂拌道，轨枕无浮离、空吊板现象4、刮板输送机、胶带输送机机头机尾牢固，铺设平稳直，运行可靠三、设备与指标标准1、机电设备必须有煤安标志和防爆标志2、机电设备综合完好率 100﹪3、大型在用固定设备台台完好4、防爆电气设备及小型电器失爆率0﹪（井上使用防爆电器一律按井下防爆标准考核）5、在用小型电器完好率100﹪，电缆吊挂合格率95﹪6、矿机车前后照明及警示尾灯无灭灯7、设备待修率5﹪8、机电事故率1﹪四、探放水标准1、必须作好水害分析预报，坚持有掘必探，先探后掘的探放水原则，按照技术部门设计的要求进行探水水。

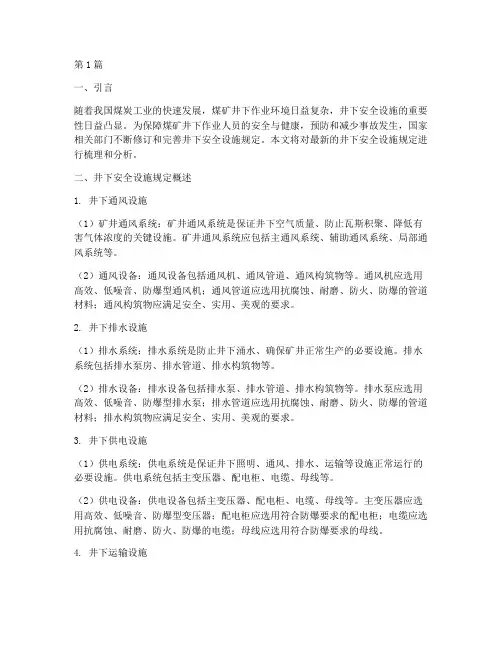

第1篇一、引言随着我国煤炭工业的快速发展，煤矿井下作业环境日益复杂，井下安全设施的重要性日益凸显。

为保障煤矿井下作业人员的安全与健康，预防和减少事故发生，国家相关部门不断修订和完善井下安全设施规定。

本文将对最新的井下安全设施规定进行梳理和分析。

二、井下安全设施规定概述1. 井下通风设施（1）矿井通风系统：矿井通风系统是保证井下空气质量、防止瓦斯积聚、降低有害气体浓度的关键设施。

矿井通风系统应包括主通风系统、辅助通风系统、局部通风系统等。

（2）通风设备：通风设备包括通风机、通风管道、通风构筑物等。

通风机应选用高效、低噪音、防爆型通风机；通风管道应选用抗腐蚀、耐磨、防火、防爆的管道材料；通风构筑物应满足安全、实用、美观的要求。

2. 井下排水设施（1）排水系统：排水系统是防止井下涌水、确保矿井正常生产的必要设施。

排水系统包括排水泵房、排水管道、排水构筑物等。

（2）排水设备：排水设备包括排水泵、排水管道、排水构筑物等。

排水泵应选用高效、低噪音、防爆型排水泵；排水管道应选用抗腐蚀、耐磨、防火、防爆的管道材料；排水构筑物应满足安全、实用、美观的要求。

3. 井下供电设施（1）供电系统：供电系统是保证井下照明、通风、排水、运输等设施正常运行的必要设施。

供电系统包括主变压器、配电柜、电缆、母线等。

（2）供电设备：供电设备包括主变压器、配电柜、电缆、母线等。

主变压器应选用高效、低噪音、防爆型变压器；配电柜应选用符合防爆要求的配电柜；电缆应选用抗腐蚀、耐磨、防火、防爆的电缆；母线应选用符合防爆要求的母线。

4. 井下运输设施（1）运输系统：运输系统是保证井下煤炭、材料、设备等物资运输的必要设施。

运输系统包括提升系统、运输巷道、运输设备等。

（2）运输设备：运输设备包括提升机、皮带输送机、电机车等。

提升机应选用高效、低噪音、防爆型提升机；皮带输送机应选用符合防爆要求的皮带输送机；电机车应选用高效、低噪音、防爆型电机车。

5. 井下安全监测监控系统（1）安全监测监控系统：安全监测监控系统是实时监测井下环境、瓦斯浓度、温度、湿度等参数，及时发现和处理安全隐患的必要设施。

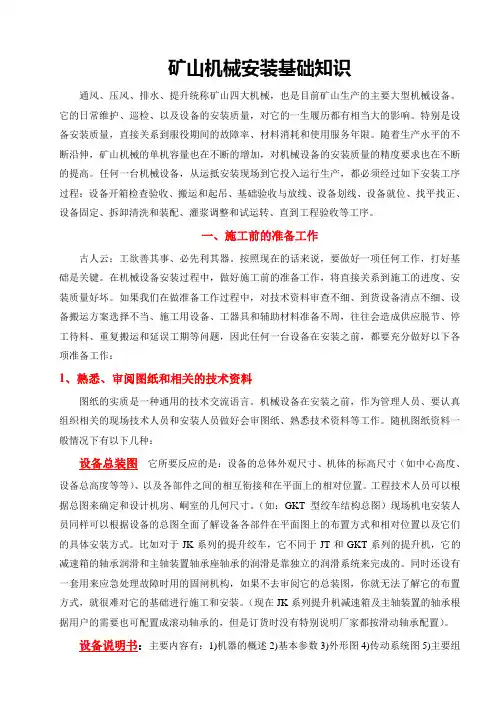

矿山机械安装基础知识通风、压风、排水、提升统称矿山四大机械，也是目前矿山生产的主要大型机械设备。

它的日常维护、巡检、以及设备的安装质量，对它的一生履历都有相当大的影响。

特别是设备安装质量，直接关系到服役期间的故障率、材料消耗和使用服务年限。

随着生产水平的不断沿伸，矿山机械的单机容量也在不断的增加，对机械设备的安装质量的精度要求也在不断的提高。

任何一台机械设备，从运抵安装现场到它投入运行生产，都必须经过如下安装工序过程：设备开箱检查验收、搬运和起吊、基础验收与放线、设备划线、设备就位、找平找正、设备固定、拆卸清洗和装配、灌浆调整和试运转、直到工程验收等工序。

一、施工前的准备工作古人云：工欲善其事、必先利其器。

按照现在的话来说，要做好一项任何工作，打好基础是关键。

在机械设备安装过程中，做好施工前的准备工作，将直接关系到施工的进度、安装质量好坏。

如果我们在做准备工作过程中，对技术资料审查不细、到货设备清点不细、设备搬运方案选择不当、施工用设备、工器具和辅助材料准备不周，往往会造成供应脱节、停工待料、重复搬运和延误工期等问题，因此任何一台设备在安装之前，都要充分做好以下各项准备工作：1、熟悉、审阅图纸和相关的技术资料图纸的实质是一种通用的技术交流语言。

机械设备在安装之前，作为管理人员、要认真组织相关的现场技术人员和安装人员做好会审图纸、熟悉技术资料等工作。

随机图纸资料一般情况下有以下几种：设备总装图它所要反应的是：设备的总体外观尺寸、机体的标高尺寸（如中心高度、设备总高度等等）、以及各部件之间的相互衔接和在平面上的相对位置。

工程技术人员可以根据总图来确定和设计机房、峒室的几何尺寸。

（如：GKT型绞车结构总图）现场机电安装人员同样可以根据设备的总图全面了解设备各部件在平面图上的布置方式和相对位置以及它们的具体安装方式。

比如对于JK系列的提升绞车，它不同于JT和GKT系列的提升机，它的减速箱的轴承润滑和主轴装置轴承座轴承的润滑是靠独立的润滑系统来完成的。

煤矿排水设备选型设计摘要：矿井水灾害是当今煤矿事故的主要灾害之一，时刻威胁着井下矿工的生命安全，一旦发生，给企业、国家带来巨大损失。

因此，针对矿井实际水文地质情况，建立合适的煤矿排水系统，选择与排水系统相适应的排水设备，对井下安全生产至关重要。

以山西柳林王家沟煤业排水设备选型为研究背景，通过探讨，为该矿排水设备选型提供了科学合理的建议。

关键词：煤矿排水；设备选型；设计1矿井状况山西柳林王家沟煤矿在上组煤副立井井底附近已建有一座主排水泵房。

矿井下组煤延深后，设计在下组煤大巷西端新建下组煤主排水泵房及下组煤井底水仓。

由于本井田各批采煤层均分布奥灰带压区，当有隐伏构造沟通时，存在奥灰突水可能性，而且井田４、５号煤层存在大面积采空区，已探明５号煤有８处积水区，下组煤开采存在采空区突水的隐患，为保证矿井安全生产，笔者以王家沟煤矿的地质条件及开采条件为工程背景，对下组煤排水设备进行选型设计，设置应急抗灾排水系统。

2排水设备选型方案2.1上组煤主排水设备本矿井正常涌水量为４０ｍ３/ｈ，最大涌水量５０ｍ３/ｈ。

矿井副立井井底已建有一座主排水泵房，站内安装３台ＭＤ８５－４５×４型矿用耐磨多级离心泵，配套隔爆电动机７５ｋＷ、６６０Ｖ。

正常涌水时，一台工作，一台备用，一台检修ꎻ最大涌水时，两台工作，一台检修。

主排水管路为Ｄ１５９×４.５无缝钢管，两趟，排水管路沿副立井井筒敷设。

正常涌水时，一趟管路工作，一趟管路备用ꎻ最大涌水时两趟管路工作。

矿井下组煤延深后，矿井涌水量未发生变化，现有上组煤主排水系统满足使用要求。

2.2下组煤主排水设备（１）设计依据矿井正常涌水量：４０ｍ３/ｈꎻ矿井最大涌水量为：５０ｍ３/ｈꎻ下组煤泵站底板标高：＋４９２ｍꎻ上组煤泵站底板标高：＋７３０ｍꎻ副斜井井口标高：＋８８８ｍ。

（２）方案比选水泵必需的排水能力：Ｑ正常≥１.２×４０＝４８ｍ３/ｈＱ最大≥１.２×５０＝６０ｍ３/ｈ根据涌水量及排水高度，设计对下组煤排水设备的选型设计考虑了以下三个方案：方案一：下组煤涌水经８煤辅运大巷排至上组煤主排水泵房，再由上组煤主排水泵房现有排水设备将涌水排至地面。

对煤矿机电设备的认识煤矿机械、电气设备和设施是煤矿生产的基础。

煤矿机电设备主要包括起重设备、通风设备压风设备、压力设备、排水设备、采掘设备、支护设备、运输设备、供电及电气设备、安全监测监控及瓦斯抽放设备。

一、矿井提升设备的功能是什么？矿井提升设备是联系地面和井下的“咽喉”，其任务是沿井筒提升煤炭和矸石，升降人员、物料和设备，它是矿山生产系统中重要的机电设备之一。

二、起重设备的部件是什么？煤矿提升设备由提升容器组成（包括罐笼、箕斗、矿车和人车）、提升纲丝绳、天轮、井架、装载设备、卸载设备和提升机（绞车）组成。

三、竖井提升系统是如何工作的？立井普通罐笼提升。

其中一个罐笼位于井底车场水平，另一个罐笼位于井口出车平台。

提升钢丝绳与一端与罐笼相连，另一端绕过天轮，缠绕并固定在滚筒上，当电动机带动提升机滚筒旋转时，井下的罐笼上升。

加一端的罐笼下降，使保持架沿轴中的油箱路径上下移动，进行提升工作。

四、斜井提升系统是如何工作的？为目前使用较多的斜井串车提升系统，斜井串车提升用矿车做提升容器，钢丝绳的一端与若干个矿车组串车的连接，另一端缠绕在盆形齿轮上，并固定在起重机的卷筒上，滚筒旋转带动串车组在井筒中往复运动，进行提升工作。

串车提升有单钩和双钩之分。

按车场形式的不同，又分甩车场和平车场。

单钩串车提升，可用于多水平提升，一般采用甩车场。

平车场通常用于双钩串联轿厢提升。

五、井口安全门的功能是什么？为防止人员、矿车及其他物品坠落到井下，立井井口、竖井底部和运输巷道中部必须设置安全门。

井口安全门与提升信号联锁：安全门未关闭，发不出开车信号；发出开车信号后，安全门打不开；只有罐笼到位并发出停车信号后，安全门才能打开。

六、什么是防侧倾装置？当起重机运行到正常卸载位置而不停止并继续向上提升时，称为过卷。

过卷造成的严重后果是损坏天轮、井架。

拉断钢丝绳导致提升容器坠落，撞坏井筒设施，甚至造成人员伤亡。

使用双滚筒提升机时，一钩发生过卷时，另一钩则过放，放过则造成蹲罐事故。

煤炭生产企业固定资产目录
煤炭生产企业的固定资产目录主要包括以下几个方面：
1. 矿井设备：包括采煤机、综采设备、运输设备、通风设备、排水设备、矿井设备配件等。

2. 矿井开发设施：包括矿井巷道、矿山坑口、通风井、排水井、采空区填充等。

3. 煤炭加工设备：包括煤炭洗选设备、煤炭破碎设备、煤炭筛分设备、煤炭磨煤设备等。

4. 运输设施：包括铁路、公路、水路运输设施，如铁路线路、火车站、货物装卸设备、陆运车辆等。

1
5. 办公设施：包括办公楼、办公室设施、会议室、办公设备、办公用品等。

6. 住宿设施：包括员工宿舍、职工食堂、职工福利设施等。

7. 水、电、煤气设施：包括供水设施、供电设施、供煤气设施等。

8. 环境保护设备：包括废气、废水、固废处理设备等。

9. 其他固定资产：包括实验室设备、安全设备、消防设施等。

以上只是常见的煤炭生产企业固定资产目录，具体情况还需根据企业的规模、生产工艺和生产要求来确定。

2。

Glasgow 昏迷量表(GCS)
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━项目试验患者反应评分
─────────────────────────────────
睁眼自发 E
自已睁眼 4
言语剌激大声向患者提问时患者睁眼。

3 疼痛剌激捏患者时能睁眼 2
疼痛剌激捏患者时不睁眼 1
运动反应口令能执行简单命令M 6
疼痛捏痛时患者拨开医生手 5
剌激
疼痛捏痛时患者撤出被捏的部分 4
剌激
疼痛捏痛时患者身体呈去皮质强直(上肢屈曲、内收
剌激内旋；下肢伸直，内收内旋，踝跖屈) 3
疼痛捏痛时患者身体呈大脑强直(上肢伸直、内收内
剌激旋，腕指屈曲，下肢与去皮质强直同) 2
疼痛捏痛患者毫无反应
剌激 1
言语言语能正确会话，并告诉医生他在哪？他是谁？V 5
以及年和月
反应言语言语错乱，定向障碍 4 言语说话能被理解，但无意义 3
言语发出声音，但不能理解 2
言语不发声 1
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ＧＣＳ＝Ｅ分＋Ｍ分＋Ｖ分
最小为3，最大为15分。

≤8示有昏迷
≥9示无昏迷
＜8──严重损伤
9～11──中度损伤
≥12──轻度损伤。
