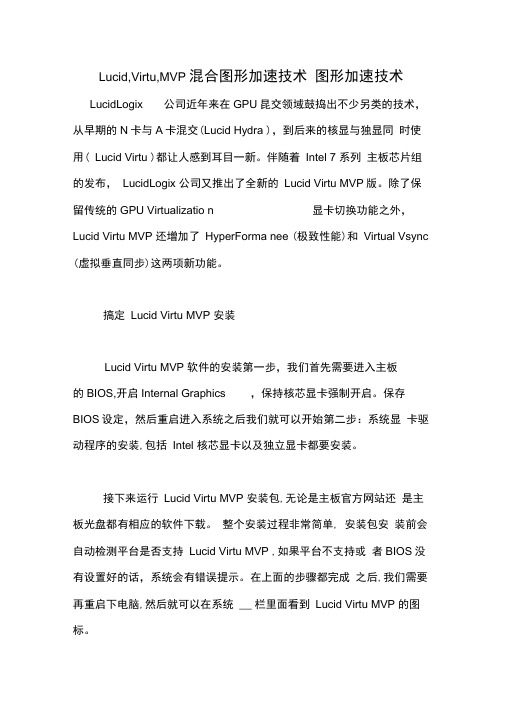

Lucid,Virtu,MVP 混合图形加速技术图形加速技术LucidLogix 公司近年来在GPU昆交领域鼓捣出不少另类的技术，从早期的N卡与A卡混交(Lucid Hydra )，到后来的核显与独显同时使用( Lucid Virtu )都让人感到耳目一新。
伴随着Intel 7 系列主板芯片组的发布，LucidLogix 公司又推出了全新的Lucid Virtu MVP版。
除了保留传统的GPU Virtualizatio n 显卡切换功能之外，Lucid Virtu MVP 还增加了HyperForma nee (极致性能)和Virtual Vsync (虚拟垂直同步)这两项新功能。
搞定Lucid Virtu MVP 安装Lucid Virtu MVP 软件的安装第一步，我们首先需要进入主板的BIOS,开启Internal Graphics ，保持核芯显卡强制开启。
保存BIOS设定，然后重启进入系统之后我们就可以开始第二步：系统显卡驱动程序的安装,包括Intel 核芯显卡以及独立显卡都要安装。
接下来运行Lucid Virtu MVP 安装包,无论是主板官方网站还是主板光盘都有相应的软件下载。
整个安装过程非常简单, 安装包安装前会自动检测平台是否支持Lucid Virtu MVP ,如果平台不支持或者BIOS没有设置好的话，系统会有错误提示。
在上面的步骤都完成之后,我们需要再重启下电脑,然后就可以在系统__ 栏里面看到Lucid Virtu MVP 的图标。
HyperFormance作为Lucid Virtu MVP 新增的技术之一，HyperFormance 可以提升平台的图形性能，从原理上讲并不算复杂，它主要是通过软件将图形API 接管，然后在处理器为图形核心传送渲染指令前就判断帧是否需要渲染，当判断该帧为不需要渲染的时候，软件会给出指令让图形核心立刻抛弃正在正在渲染的帧并立刻处理后面的帧，从而提升游戏帧数。
微星Z87-GD65主板BIOS设置解说0—预览进入BIOS，首先看到的是如下屏幕。
温度检测：显示CPU和主板温度。
语言：允许你选择BIOS设置菜单的语言。
系统信息：显示时间、日期、CPU名称、CPU频率、内存频率、安装的内存容量以及BIOS 版本。
BIOS菜单：BIOS设置项的第一级菜单，设置项如下。
SETTINGS（设置）-该菜单用于设置芯片组参数和启动设备。
OC-该菜单含有频率和电压调整。
增加频率能提高性能，但是高的频率和热量能引起不稳定，所以不建议普通客户超频。
M-FLASH-这个菜单提供了一种通过U盘刷新BIOS的方法。
OC PROFILE-这个菜单用于设定各种超频预置文件。
HARDWARE MONITOR-这个菜单用于设定风扇速度和监测电压。
BOARD EXPLOER-它可以提供主板上安装的设备的信息。
启动设备优先权条：你可以在这里移动设备图标从而改变他的优先权。
菜单设置项显示区：这个区域提供菜单设置项和信息，供设置和配置用。
虚拟OC Genie按钮：敲击这个按钮可以启用或关闭OC Genie功能。
当启用的时候，这个按钮将变亮，启用OC Genie功能时可以依据MSI的超频优化的预置OC文件超频。
重要提示●我们建议：在启用OC Genie功能后，不要修改OC菜单，也不要加载默认优化值。
●在OC Genie模式下，不要刷新BIOS，也不要清CMOS，这些动作可能引起OC Genie 失败或者发生意想不到的故障。
主板型号名称：秀出主板的名称型号。
子菜单：如果在一个设置项左侧有指示符，意味着这个设置项是子菜单，含有附加的设置项。
你可以用箭头键或把鼠标光标移动到这个个设置项，在敲回车或者双击鼠标左键进入子菜单。
滚动条：当设置项较多，显示区容纳不下的时候会出现滚动条，滑动滚动条或用箭头键可以显示那些显示区域以外的设置项。
一般帮助：一般帮助就是简要的说明，可以帮助你理解设置项的概念。
1-操作2-设置（SETTINGS）设置菜单的设置项有系统状态（System Status）、高级（Advanced）、启动（Boot）、Security（安全）、保存并退出（Save & Exit）。
VirtIO与PCI直通可提升KVM虚拟机网络性能ZDNet至顶网服务器频道09月25日：VirtIO驱动器或者PCI 直通磁盘可以为KVM虚拟机提供更好的网络性能。
方法的选择取决于你所需要的网络性能，以及使用的Red Hat Enterprise Linux版本。
虽然KVM虚拟机通常提供了比较好的网络性能，但是每个管理员都知道这不足以解决所有问题。
让我们来一起看看VirtIO驱动器或者PCI 直通磁盘是怎样提升KVM虚拟机网络性能的：使用VirtIO驱动器优化网络性能网络性能始于虚拟网卡，但是VirtIO驱动器对网络性能影响巨大。
VirtIO驱动器在不同的层面包括网络层提供了半虚拟化。
如果你安装了一个Linux虚拟机，那么默认就使用了VirtIO驱动器。
如果虚拟机使用的是其他操作系统，那么需要手动安装VirtIO驱动器。
为验证虚拟机是否在使用VirtIO驱动器，可以在虚拟机内运行lspci -v命令。
然后在输出结果中查找以太网控制器。
结果应该如列表1所示，显示正在使用的virtio -pci内核模块以及内核驱动器。
列表1:Good KVM network performance starts by using the VirtIO driver00:03.0Ethernet controller: Red Hat, Inc VirtIO network deviceSubsystem: Red Hat, Inc Device 0001Physical Slot: 3Flags: fast devsel, IRQ 10I/O ports at c040 [size=32]Memory at f2020000 (32-bit, non-prefetchable) [size=4K]Expansion ROM at f2030000 [disabled] [size=64K]Capabilities: [40] MSI-X: Enable+ Count=3 Masked-Kernel driver in use: virtio-pciKernel modules: virtio_pci在KVM之前的版本中，即使使用了VirtIO驱动器，网络流量也是通过QEMU处理的，QEMU是位于主机和虚拟机之间的模拟层。
技嘉z77使用技巧技嘉Z77是一款非常出色的主板，具有多种功能和使用技巧。
下面列举了几个在使用技嘉Z77主板时需要注意的技巧。
首先，要保证主板的固件处于最新版本。
升级固件可以解决一些兼容性问题，提高系统稳定性和性能。
你可以登录技嘉官方网站，在支持页面上找到对应的主板型号，下载最新的固件升级程序。
在升级过程中，请确保电脑与电源连接稳定，以防止升级过程中断电导致固件损坏。
其次，技嘉Z77主板支持超频功能，可以提高CPU和内存的运行速度。
要使用超频功能，你可以进入BIOS设置界面，找到相应的选项进行调整。
请注意，超频会增加硬件的工作负载，可能导致温度过高和稳定性问题。
因此，在超频之前，请确保你的散热设备足够强大，以及做好稳定性测试。
第三，技嘉Z77主板支持多显卡交火和SLI技术，可以提高图形性能。
如果你有两张显卡，你可以通过安装两个PCI-E插槽上的显卡进行交火或者SLI连接。
在BIOS设置界面中，你可以启用多显卡选项，并且根据你的需要进行配置。
在使用多显卡配置时，请确保你的电源足够强大，以及驱动程序的正确安装。
此外，技嘉Z77主板还支持多种新技术，如USB 3.0、SATA 3.0和Thunderbolt。
这些技术可以提供更高的数据传输速度和更好的设备兼容性。
你可以在BIOS设置界面中启用相应的选项，并且使用相关设备享受到更好的性能。
最后，技嘉Z77主板还具有丰富的扩展性。
除了可以连接多个硬盘、显卡和外部设备，还支持多种接口，如PCI-E、PCI、USB和SATA。
你可以根据自己的需要进行扩展，如添加更多的内存、更快的硬盘或者声卡等等。
总之，技嘉Z77主板是一款非常出色的主板，具有多种功能和使用技巧。
通过保持固件最新、合理使用超频、使用多显卡配置、利用新技术和充分发挥扩展性，可以让你的电脑性能更强大，适应更多的应用场景。
PCIe3.0+USB3.0!Intel 7系芯片组解析Intel今年发布的Sandy Bridge处理器虽然让人眼前一亮，但配套的6系列芯片组却相当不给力：LGA1155与LGA115接口完全不兼容、规格改进有限、芯片组磁盘控制器出现BUG、加之P67和H67定位模糊不清，整个6系列芯片组都让人比较失望。
好在2012年初Intel就会发布全新的7系列芯片组，新一代主流芯片组将会沿用LGA1155接口，与6系列保持完美兼容，但无论处理器还是芯片组规格都会有很大的改进。
Intel 7系芯片组，包括面向主流平台的第二代Sandy Bridge（Ivy Bridge）LGA 1155芯片组，以及面向发烧用户的X79芯片组，将采用全新LGA2011接口（支持四通道DDR3内存）。
新的工艺，新的架构以及一些新的技术值得我们期待，下面就让我们一起来分享这些即将或者将要推出的产品吧。
第2页：Z68芯片组：P67与H67的合体5月11日，Intel就将发布这款期待已久的芯片组，它采用了LGA 1155接口，支持现有的Sandy Bridge架构处理器。
Intel Z68芯片将和P67一样，拥有强大的超频能力，不过它同时也支持H67的显示输出功能，基本上我们可以把它看作是P67与H67的合体，用户就不需要再纠结于选H67还是P67的问题了，直接购买Z68即可，但价格当然要更高一些。
另外值得关注的还有Smart Response技术。
据悉Z68芯片推出时，一些主板厂商推出的主板都将捆绑Lucid V irtu软件，用户能够更具自己的需求动态切换显示模块，节能和性能两不误。
Intel Smart Response技术只在传统PC上添加一块SSD固态硬盘，让其作数据缓存只用，能够有效提高那些数据读取和写入速度，使得容量和速度得到了很好的平衡。
第3页：X79芯片组：四通道顶级平台取代X58服役了3年的X58，终于要退役，这是Intel芯片组中最长寿的芯片组之一，从推出到现在，历经岁月沧桑，一直占据高端的统治地位。
PCIe3.0+USB3.0!Intel 7系芯片组解析Intel今年发布的Sandy Bridge处理器虽然让人眼前一亮，但配套的6系列芯片组却相当不给力：LGA1155与LGA115接口完全不兼容、规格改进有限、芯片组磁盘控制器出现BUG、加之P67和H67定位模糊不清，整个6系列芯片组都让人比较失望。
好在2012年初Intel就会发布全新的7系列芯片组，新一代主流芯片组将会沿用LGA1155接口，与6系列保持完美兼容，但无论处理器还是芯片组规格都会有很大的改进。
Intel 7系芯片组，包括面向主流平台的第二代Sandy Bridge（Ivy Bridge）LGA 1155芯片组，以及面向发烧用户的X79芯片组，将采用全新LGA 2011接口（支持四通道DDR3内存）。
新的工艺，新的架构以及一些新的技术值得我们期待，下面就让我们一起来分享这些即将或者将要推出的产品吧。
第2页：Z68芯片组：P67与H67的合体5月11日，Intel就将发布这款期待已久的芯片组，它采用了LGA 1155接口，支持现有的Sandy Bridge架构处理器。
Intel Z68芯片将和P67一样，拥有强大的超频能力，不过它同时也支持H67的显示输出功能，基本上我们可以把它看作是P67与H67的合体，用户就不需要再纠结于选H67还是P67的问题了，直接购买Z68即可，但价格当然要更高一些。
另外值得关注的还有Smart Response技术。
据悉Z68芯片推出时，一些主板厂商推出的主板都将捆绑Lucid Virtu软件，用户能够更具自己的需求动态切换显示模块，节能和性能两不误。
Intel Smart Response技术只在传统PC上添加一块SSD固态硬盘，让其作数据缓存只用，能够有效提高那些数据读取和写入速度，使得容量和速度得到了很好的平衡。
第3页：X79芯片组：四通道顶级平台取代X58服役了3年的X58，终于要退役，这是Intel芯片组中最长寿的芯片组之一，从推出到现在，历经岁月沧桑，一直占据高端的统治地位。
微星Z77主板 BIOS设置详解微星Z77系列主板全面上市，BIOS采用第2代UEFI图形BIOS（Click BIOS II）。
本文以Z77A-GD55为例，讲解一下BIOS设置。
前言：Click BIOS II BIOS首页界面Click BIOS II BIOS首页有系统信息、温度监测、启动设备优先顺序条、模式选择、BIOS设置菜单选择、菜单显示区。
系统信息：显示系统的基本配置信息，有时间日期、CPU型号和频率、内存频率和容量、以及BIOS版本。
温度监控：显示当前CPU和主板温度。
启动设备优先条：列出所有可以启动的设备，明亮的是已连接的，灰色是没有连接的。
设置区顶部是节能/标准/超频三个快捷按钮。
“标准模式”就是当前的BIOS设置模式。
节能和超频还不能使用。
两侧是六个设置按钮：SETTING：设置芯片组和启动。
OC：涉及超频的频率和电压设置。
ECO：节能设置。
BROWSER：进入MSI的Winki浏览器。
UTLITIES：备份、更新等实用程序。
SECURITY：密码等安全设置。
点击按钮就可以进入相应的设置或操作。
BIOS设置常用的操作：设置菜单中的帮助信息。
设置区引入设置菜单后，右上角出现HELP HOT KEY ←等按钮。
其中HELP按钮对菜单中的设置项显示出对该项的说明。
一、SETTINGS（芯片组功能设置）点击“SETTING”按钮进入功能设置。
SETTINGS共有四项：System Status（系统状态），Advanced（高级），Boot（启动），Save & Exit（保存&退出）。
1-1、System Status（系统状态）系统状态显示出系统连接的SATA设备（硬盘、光驱、SSD等存储设备），处理器信息，BIOS版本，安装的内存容量。
日期和时间需要在这里设置。
黄色文字表示可对该项设置，一般用+/-键改变数值，修改完回车自动移到下一项，或者用箭头键移动。
1-2、Advanced（高级）有关主板功能的重要设置都在这个Advanced（高级）里面。
“常春藤桥”驾到作者：严威川来源：《电脑爱好者》2012年第09期Ivy Bridge代表了Intel下一代微处理器技术，命名为“常春藤桥”。
制程从32nm升级到22nm，不但性能得到了提升，而且功耗也更低。
好啦，纯理论终归比较空泛，测试数据和游戏体验才能让我们更好地了解这款处理器。
以下是我们组建的测试平台处理器 Intel Ivy Bridge i7-3770K（ES）主板 Intel DZ77GA-70K内存 ADATA DDR3 1333 4GB×2硬盘 KINGMAX SSD 128GB显卡 Intel HD Graphic 4000ZOTAC GTX680-2GD5极速版（3DMark 11）电源 Tt Toughpower XT 650W散热器 Tt Contac 21操作系统 Windows 7 Ultimate SP1 x64Windows 7系统评分首先来运行一遍我们熟悉的Windows 7系统评分。
这颗默认频率为3.5GHz的i7-3770K处理器在Windows 7中处理器一项即可达到7.7的高分，同时由于出色的内存控制性能，双通道的DDR3 1333MHz内存同样获得了7.7分，在Windows 7系统评分中能够得到7.0分到7.9分，意味着超强性能。
假如我们稍对处理器进行超频，再超频内存频率或者更换更高频率的内存，处理器和内存同时封顶7.9绝非难事，这是上代处理器难以比拟的优势。
值得一提的是，Intel HD Graphic 4000核芯显卡性能强劲，在图形和游戏图形中也得到6.5的高分，比肩很多独立显卡，这也在后面的游戏测试中得到验证。
日常应用测试然后我们来模拟一下日常应用，也是测试整体平台性能最常用的软件PCMARK VANTAGE和PCMARK 7。
从结果来看，Intel新一代22nm处理器Ivy Bridge的成绩对比以往的中高端平台有着明显的优势，在使用处理器内置HD Graphic 4000核芯显卡的情况下，PCMARK VANTAGE和PCMARK 7得分几乎达到了15000和6000的高分（14755分和5856分）。
Z77的杀手锏？ Lucid Virtu Mvp技术解析[2012-04-09]
4月初Z77主板就将大量上市，Z77虽然在规格上没有质变，在应用上有明显地提升：固件恢复、WiDi、Smart Connect智能连接、Rapid Start快速开机等都是首次出现在台式机上。
同时厂商纷纷在Z77中还附赠Lucid Virtu MVP 软件，除了显卡自动切换、虚拟垂直同步之外，还可以提升平台的显示性能，非常强悍。
三代产品三次跨越
LucidLogix是一家神奇的公司，推出了许多非常有特色的技术，比如可让A卡/N卡混合交火的Lucid Hydra芯片，可让集独显自动切换的Lucid Virtu
软件。
2011年初，这款软件正式发布，由于只是第一代产品，技术并不完善，而且只能用于英特尔SNB平台，因此Virtu对于用户最大的意义在于独显用户也能用上英特尔核芯显卡中的Quick Sync Video技术，其应用范围还是受到
了很大的限制。
2011年6月，第二代改进版产品——Virtu Universal发布，
应用范围得到了极大的扩展，不仅支持AMD平台以及移动平台，还加入了Virtual Vsync（虚拟垂直同步）与电源管理功能。
2012年，Lucid Virtu Mvp 又加入了全新HyperFormance功能，在Virtu MVP软件的帮助下，垂直同步将不再限制FPS的输出，并且软件会舍弃和部分显示一些帧，并提高输出帧数，不仅可以减少或者消除画面等待响应时间，并且也不会出现画面撕裂的现象。
多家主板厂商已经确认在最新的Z77主板中附赠这个软件，不少人都看好
Virtu Mvp会成为Z77的杀手锏。
三代Virtu软件功能对比
集独显自动切换：集显不浪费
将显卡整合进CPU中已经成为硬件发展的趋势，但是对于独显平台用户来说，CPU中的集成显卡就被浪费了，要知道笔记本早在2006年就实现了集独显切换。
因此台式机用户一直是台式机用户望眼欲穿期待的功能。
正因为如此，Virtu一经发布，便受到用户的强烈关注。
其原理其实并不复杂，就是通过拦截API请求，然后对任务进行分配，最终实现集独显自动切换。
当系统对显示性
能要求不高时，图形渲染工作便由处理器集成显示核心完成，独立显卡GPU处于待机状态，从而降低平台功耗；而当进行游戏等高负荷应用时，则启用独显GPU工作。
i-Mode和d-Mode是Virtu MVP软件的两种基本工作模式，简单来说，i-Mode下由集显负责输出，3D 渲染仍由独显完成，但游戏和程序的支持度取决于支持列表，而且显示性能会有一定程度的损失；d-Mode则是独显负责输出，不存在游戏支持问题，转码时则可以借助CPU的Quick Sync加速。
两种模式接法对比
Virtual Vsync：帧速无限制
经常玩游戏的朋友肯定有这样的经历，如果显卡性能不够强劲的话，在进
行快速场景变换的时候，由于游戏场景变得非常复杂，GPU的负载会突然剧增，就会出现连续卡顿的现象，Virtual Vsync功能就能解决这一问题。
介绍Virtual Vsync之前，我们了解一下垂直同步的意义。
垂直同步在于
让显示器的刷新频率与游戏的帧数相同，从而解决显示器没来得及刷新画面，
游戏已经运算到下一帧或下好几十帧，导致画面出现撕裂的情况。
但垂直同步
有一个非常明显的问题，就是即使把游戏帧数限制在与显示器刷新率相同的数
值上，遇到复杂场景帧数猛跌的时候，垂直同步会强制把帧数限至到更低的数值。
比如大于60fps的画面只能以60fps输出，小于60fps大于30fps将被限制在30fps输出。
这在一定程度上造成游戏中剧烈卡顿的情况。
有了Virtual Vsync就大不一样了，通过让集显、独显一起工作，Virtu MVP软件会自动在集显或独显端判断并决定每一帧是需要完整输出的、需要丢弃的、或是部分显示、不影响画面撕裂的各种情况。
在人眼无法察觉的情况下，快速丢弃、部分显示一些帧，我们就看不到画面出现丢帧、撕裂的现象。
从游
戏帧数监测的曲线来看，原来卡顿形成的锯齿都被平滑的曲线代替了，而且帧
数也没有了限制，这就是Virtual Vsync所要达到的最终效果。
不过在两种模式下，其工作方法还有一定的区别，前面已经提到i-Mode
是通过集显输出，传统的垂直同步将自动失效，打开Virtual Vsync就能用上
经过优化的垂直同步。
在d-Mode中，必须同时打开游戏的垂直同步和Virtual Vsync两个功能，只开Virtual Vsync是没有任何效果的。
开启/关闭虚拟垂直同步对比
HyperFormance：显示性能大幅提升
自从集显被整合进CPU之后，除了集/独显自动切换之外，用户也一直在
考虑，是不是有什么办法让集显、独显一起工作，类似于AMD平台的混合交
火功能，从而提升整个平台的显示性能呢？
这一构想通过HyperFormance正式成为了显示。
LucidLogix公司的工程师发现，在Virtual Vsync中添加一种智能逻辑算法，对GPU和3D引擎接口中间的算法进行优化之后，会收到意想不到的效果，HyperFormance就应运
而生了。
LucidLogix总裁兼创始人Offir Remez 表示：HyperFormance涉及很多方面，包括显示延迟、CPU和GPU利用、甚至用户输入设备的变化等等，非常复杂。
前面我们提到，只有一部分帧会被输出，这造成了GPU性能的浪费。
Virtual Vsync引入HyperFormance算法之后，就能保证每一帧都被利用起来，并即使输出到显示器上。
HyperFormance的工作原理为，将处理器的核芯显
卡当做图形核心的协处理器，系统将会把帧缓冲存储至核芯显卡。
再通过软件先判断出哪些帧需要完整输出或需要丢弃，如果GPU在渲染需要丢弃的帧，HyperFormance会打断这个工作，让GPU直接跳到下一帧的渲染。
那些被丢弃的帧会被特殊处理，重新利用。
这一过程会在在游戏引擎、DirectX API以及渲染模块之间进行循环。
从而提高帧的使用率，提高GPU的工作效率，从而提升平台的显示性能。
据LucidLogix宣称，HyperFormance可以将显卡性能提升30%以上，效果非常明显。
有了HyperFormance，测试成绩大幅提升
编辑观点：效果令人期待
Virtu Mvp功能不多，但每个功能都非常有特点，提升平台显示性能这一功能对游戏玩家更是有吸引力。
Virtu Mvp软件功能强大的另一面，是复杂的技术与算法，而且作为第三方公司推出的软件，没有得到芯片供应商支持的条件下，软件与硬件的兼容性以及稳定性究竟怎样，这还有待观察。
不过整体而言，Virtu Mvp还是令人期待的，毕竟有了这个软件，你买了新主板还能免费升级显卡，相比动辄几千元的高性能独立显卡，这怎能让人不动心呢。
