无线移动通信中的OFDM系统参数设计方法OFDM（Orthogonal Frequency Division Multiplexing，正交频分复用）是一种广泛应用于无线移动通信系统的调制技术。
在OFDM系统中，将高速数据流划分成多个较低速的子载波进行调制，通过频分复用将它们同时发送到接收设备，从而提高了系统的容量和抗干扰性。
OFDM系统的性能很大程度上取决于参数的设计，下面将介绍几种常用的OFDM系统参数设计方法。
1.子载波数量的选择：OFDM系统中的数据流被分配到多个子载波上进行传输，因此子载波数量的选择对系统性能起着重要作用。
较多的子载波数量可以提高带宽利用率和频谱效率，但同时也会增加系统的复杂度。
较少的子载波数量则能减少系统的复杂度，但频谱效率会下降。
因此，在选择子载波数量时需要在系统性能和复杂度之间进行权衡。
2.子载波间隔的选择：子载波的间隔决定了系统的频带利用效率和抗多径干扰能力。
较小的子载波间隔可以提高频带利用效率和系统的容量，但同时也会增加接收端对多径信道的抗干扰能力要求。
较大的子载波间隔则可以提高抗多径干扰能力，但频带利用效率会下降。
因此，在选择子载波间隔时需要在频带利用效率和抗多径干扰能力之间进行平衡。
3.周期前缀长度的选择：周期前缀是OFDM系统中用来消除多径干扰的一种技术。
在发送端将OFDM符号进行调制后，需要在每个OFDM符号之前插入一段长度为CP的循环冗余前缀，从而避免符号间干扰。
周期前缀长度的选择与多径信道的时延扩展性有关。
较长的周期前缀可以提高系统对多径信道的抗干扰能力，但同时也会降低系统的信道容量。
较短的周期前缀则能提高系统的容量，但也会对多径信道的抗干扰能力要求更高。
因此，在选择周期前缀长度时需要在系统容量和对多径信道的抗干扰能力之间进行权衡。
4.编码方法的选择：对于无线移动通信系统，误码性能是一个关键的指标。
在OFDM系统中，可以采用不同的编码方法来提高系统的误码性能。
OFDM原理在实际中的应用1. 引言OFDM（Orthogonal Frequency Division Multiplexing，正交频分复用）是一种多载波调制技术，被广泛应用于现代通信系统中。
由于其高效的频谱利用率和对频率选择性衰落的抗干扰能力，OFDM在实际中有许多应用。
本文将介绍OFDM原理及其在实际中的应用。
2. OFDM原理OFDM技术通过将高速数据信号分成多个低速子载波进行传输，每个子载波之间正交且相互独立。
这种正交性使得OFDM抵抗多径传播的影响，提高了信号的可靠性和传输速率。
OFDM的主要原理包括：2.1 子载波分配OFDM将频带分成多个子载波，每个子载波的带宽相对较窄，可以根据系统需求进行合理的分配。
常见的子载波数量为64或者128个，每个子载波的频域上正交且不重叠，这样可以有效地利用频谱资源。
2.2 傅里叶变换OFDM使用快速傅里叶变换（FFT）将时间域的信号转换为频域信号。
通过将信号从时间域转换为频域，可以将多径效应变成相干干扰，从而提高信号的抗多径传播能力。
2.3 碎片插入导频为了进行正交解调和信道估计，OFDM在传输过程中会周期性地插入导频信号。
导频信号用于恢复信号的相位和幅度信息，在接收端进行信道估计和均衡。
2.4 并行传输与并行接收OFDM可以同时传输多个子载波上的数据，从而提高了系统的传输效率。
在接收端，可以利用FFT实现并行接收，将多个子载波的信号恢复到时域。
3. OFDM在实际中的应用3.1 无线局域网（WLAN）OFDM技术被广泛应用于无线局域网（WLAN）中，如IEEE 802.11标准中的Wi-Fi。
通过使用OFDM，Wi-Fi可以实现高速数据传输和抗干扰能力，适用于家庭和企业无线网络。
OFDM的频谱利用率高和性能稳定，可以支持多用户同时传输数据。
3.2 数字电视广播OFDM技术在数字电视广播中也得到了广泛应用，如欧洲的DVB-T和美国的ATSC标准。
ofdm方案OFDM（Orthogonal Frequency Division Multiplexing，正交频分复用）是一种用于无线通信系统中传输数据的调制技术。
它通过将高速数据流拆分成多个低速子载波，使得每个子载波的频谱间隔正交分离，从而大大提高了系统的抗干扰能力和频谱利用效率。
一、OFDM方案的原理OFDM方案采用了频域复用技术，将数据流划分成多个子载波，并将每个子载波分配一定的频谱资源。
这些子载波之间相互正交，意味着它们的频谱不会重叠，从而避免了互相之间的干扰。
在发送端，将数据流分别调制到不同的子载波上，在接收端，通过对各个子载波进行解调和合并，实现数据的恢复。
二、OFDM方案的优势1. 高抗干扰性能：由于OFDM的频谱资源分配得比较均匀，每个子载波之间相互正交，因此可以有效抵抗多径效应、频率选择性衰落等干扰源的影响，提高系统的抗干扰能力。
2. 高频谱利用率：由于子载波之间正交分离，OFDM可以将频谱资源合理分配给每个子载波，充分利用频谱资源，实现数据传输的高效率。
3. 简化均衡技术：在OFDM方案中，由于每个子载波的符号传输速率较低，对于多径信道的影响较小，从而简化了信道均衡技术的设计和实现。
三、OFDM方案在通信系统中的应用1. Wi-Fi技术：OFDM是Wi-Fi技术中最常用的调制技术之一。
通过将频谱资源分配给不同的子载波，Wi-Fi可以在2.4GHz和5GHz两个频段高效地传输数据，实现无线网络的覆盖和互联。
2. 4G/5G移动通信：OFDM也是4G和5G移动通信中的重要技术。
由于OFDM具有高抗干扰性能和高频谱利用率，可以在复杂的无线环境下提供稳定的高速数据传输和覆盖。
3. 数字电视广播：OFDM技术在数字电视广播领域得到了广泛应用。
通过将视频、音频等数据流分配到不同的子载波上，OFDM可以实现高质量的数字电视广播，提供更多的频道和丰富的内容。
4. 光通信：OFDM也可以应用于光纤通信系统中。
无线通信中的OFDM技术OFDM技术（Orthogonal Frequency Division Multiplexing）是一种现代无线通信技术，它采用多载波技术，将一个高速数据信号分成多个低速子信号，每个子信号在不同的载波上传输，从而提高了传输效率和可靠性。
该技术已广泛应用于数字电视、无线局域网、移动通信等领域。
一、OFDM技术原理OFDM技术的核心是将一个宽带信号分成多个窄带子信号，每个子信号通过正交调制技术发送到接收端。
OFDM技术将宽带信号分成N个子载波，每个子载波都有自己的频率，并且互相正交。
这样设计可以避免子载波间的干扰，提高了通信的可靠性。
OFDM技术的实现需要采用IFFT（Inverse Fast Fourier Transform）和FFT（Fast Fourier Transform）技术，将时域数据转换为频域数据或者将频域数据转换成时域数据。
在发送端，数据通过一个8位并行输入处理部件（FIR）经过FFT送到调制器中并通过一定的加突变调制方式形成的调制符号直接输出到DA转换器，由DA转换器的输出产生一个调制过载波，然后经过增益器加权放大，最后输出到带天线的OFDM系统中。
在接收端，接收信号经过由AGC调节的增益器得到的信号送入保护过滤器，然后通过一个FFT送入解调器解调，并进行载波同步，从而得到信息帧。
这样实现了高速数据传输。
二、OFDM技术优点（1）抗干扰性能好OFDM技术采用多载波技术，每个载波之间正交，能将干扰信号分散到各个载波上，减轻其对数据传输的影响，提高了系统的抗干扰性能。
（2）提高频带利用率OFDM技术采用频分复用技术，可以将带内的资源分配得更加充分，提高了频带利用率。
（3）提高传输效率OFDM技术采用多个子载波传输数据，可以在一个时间周期内传输更多的数据，从而提高了系统的传输效率。
（4）增加数据传输可靠性OFDM技术在传输过程中采用串扰均衡等方式来降低多径传播带来的影响，并且对于严重多径信道 OFDM技术可以采用信道估计和均衡以提高传输的可靠性。

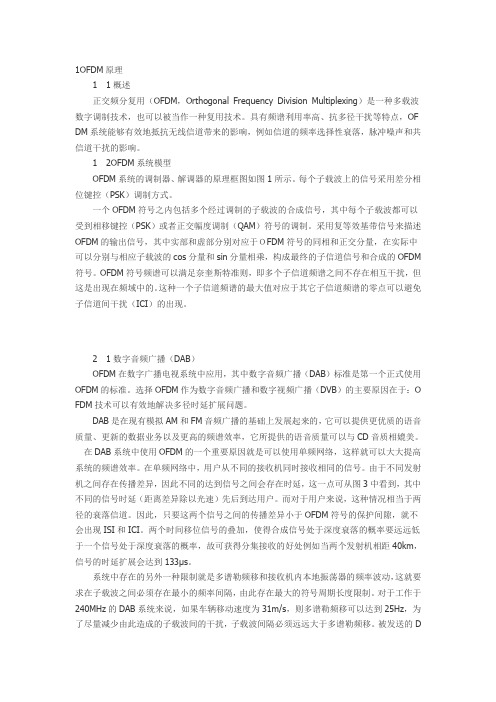

1OFDM原理1 1概述正交频分复用（OFDM，Orthogonal Frequency Division Multiplexing）是一种多载波数字调制技术，也可以被当作一种复用技术。
具有频谱利用率高、抗多径干扰等特点，OF DM系统能够有效地抵抗无线信道带来的影响，例如信道的频率选择性衰落，脉冲噪声和共信道干扰的影响。
1 2OFDM系统模型OFDM系统的调制器、解调器的原理框图如图1所示。
每个子载波上的信号采用差分相位键控（PSK）调制方式。
一个OFDM符号之内包括多个经过调制的子载波的合成信号，其中每个子载波都可以受到相移键控（PSK）或者正交幅度调制（QAM）符号的调制。
采用复等效基带信号来描述OFDM的输出信号，其中实部和虚部分别对应于ＯFDM符号的同相和正交分量，在实际中可以分别与相应子载波的cos分量和sin分量相乘，构成最终的子信道信号和合成的OFDM 符号。
OFDM符号频谱可以满足奈奎斯特准则，即多个子信道频谱之间不存在相互干扰，但这是出现在频域中的。
这种一个子信道频谱的最大值对应于其它子信道频谱的零点可以避免子信道间干扰（ICI）的出现。
2 1数字音频广播（DAB）OFDM在数字广播电视系统中应用，其中数字音频广播（DAB）标准是第一个正式使用OFDM的标准。
选择OFDM作为数字音频广播和数字视频广播（DVB）的主要原因在于：O FDM技术可以有效地解决多径时延扩展问题。
DAB是在现有模拟AM和FM音频广播的基础上发展起来的，它可以提供更优质的语音质量、更新的数据业务以及更高的频谱效率，它所提供的语音质量可以与CD音质相媲美。
在DAB系统中使用OFDM的一个重要原因就是可以使用单频网络，这样就可以大大提高系统的频谱效率。
在单频网络中，用户从不同的接收机同时接收相同的信号。
由于不同发射机之间存在传播差异，因此不同的达到信号之间会存在时延，这一点可从图3中看到，其中不同的信号时延（距离差异除以光速）先后到达用户。
OFDM的原理与应用OFDM（正交频分复用）是一种基于频域传输的调制技术，其原理是将高速数据流分为多个低速子载波，然后将这些子载波正交分割，相互之间不会产生干扰。
OFDM技术具有分频复用、抗多径干扰、高频谱利用率等优点，被广泛应用于无线通信、数字电视、宽带接入等领域。
OFDM的原理主要包括子载波分割、调制和FFT（快速傅里叶变换）三个步骤。
首先，将高速数据流分为多个不同频率的子载波，以降低每个子载波的传输速率。
然后，对这些子载波进行调制，将数据编码为正弦或余弦波形。
最后，使用FFT将调制后的子载波合并为一个频域信号，并通过信道进行传输。
OFDM技术具有以下几个重要应用：1.无线通信：OFDM广泛应用于无线通信领域，如Wi-Fi（无线局域网）、LTE（长期演进）等。
由于OFDM技术对多径干扰具有较强的抵抗能力，能够有效提高系统的容量和覆盖范围。
2.数字电视：OFDM被用于数字电视领域，如DVB-T（数字视频广播-地面传输）和DVB-T2等系统。
通过将数字电视信号分成多个子载波，OFDM技术能够有效抵抗多径干扰和频率选择性衰落，提高信号质量和传输效率。
3.宽带接入：OFDM也被用于宽带接入技术，如ADSL（非对称数字用户线路）和VDSL（对称数字用户线路）。
OFDM技术可以利用传输线路的频域衰减特性，提高传输速率和抗干扰能力，实现高速宽带接入。
4.光纤通信：OFDM技术也可以应用于光纤通信系统中，如CO-OFDM （相干光正交频分复用）系统。
通过将光信号分割为多个子载波，CO-OFDM可以提高光纤通信系统的容量和传输距离。
总结起来，OFDM技术的优点在于其对频域干扰和多径干扰有较强的抵抗能力，能够提高系统的性能和可靠性。
随着无线通信和数字传输技术的不断发展，OFDM技术将继续在各个领域发挥重要作用。
基于OFDM技术的无线通信系统设计与优化无线通信技术已经成为现代社会中不可或缺的一部分。
为了满足日益增长的数据需求和提供更好的用户体验，设计高效的无线通信系统变得至关重要。
OFDM技术（正交频分复用技术）因其在抗干扰性能、频谱利用率和传输效率方面的优势而备受关注。
本文将对基于OFDM技术的无线通信系统的设计与优化进行探讨。
1. 引言随着移动通信和无线互联网的快速发展，对无线通信系统的需求也越来越高。
然而，由于无线信道的多径衰落和多用户干扰等问题，传统的单载波调制技术逐渐不适应这种需求。
OFDM技术的使用可以有效地解决这些问题，因此成为近年来无线通信系统中的主流技术。
2. OFDM技术原理OFDM技术通过将高速数据流分成多个低速子载波并进行并行传输，以提高系统的传输容量和抗干扰能力。
它利用子载波之间正交的特性，降低了子载波之间的互相干扰，同时充分利用了频谱资源。
3. OFDM系统设计与优化在设计基于OFDM技术的无线通信系统时，需要考虑多个方面以达到最佳性能。
以下是一些关键的设计和优化要点：3.1 子载波配置与调制方式选择子载波的数量和分配方式会影响系统的传输容量和频谱利用率。
通常，较大的子载波数量可以提高系统的传输容量，但也会增加系统的复杂度。
根据实际需求和无线信道特性，合理选择子载波数量和分配方式。
此外，应根据系统的信噪比和可靠性要求选择合适的调制方式，如BPSK、QPSK、16QAM或64QAM。
3.2 载波频偏估计与校正由于各种原因（如天线失配、多径效应等），无线信道中存在着频偏。
对于OFDM系统来说，频偏会导致符号间的干扰，影响系统性能。
因此，在系统设计中需要考虑频偏估计与校正技术，从而减小频偏的影响。
3.3 前向纠错编码和解码前向纠错编码技术可以在一定程度上提高系统的可靠性。
通过添加冗余信息，接收端可以在有限的错误情况下恢复原始数据。
根据系统的误码率需求和计算复杂度，选择合适的前向纠错编码和解码方案，如卷积码、LDPC码等。
无线通信中的OFDM技术原理及应用教程OFDM技术（正交频分复用技术）是现代无线通信领域中常用的一种多载波调制技术。
它能够有效地抵抗多径传播和频偏等问题，提高无线信号的传输质量和系统容量，被广泛应用于Wi-Fi、LTE等无线通信标准中。
本文将从OFDM技术的原理和应用两个方面进行介绍。
一、OFDM技术的原理OFDM技术将高速数据流分为多个较低速率的子载波，每个子载波之间正交，通过多个子载波同时传输数据。
这样可以充分利用频谱，并且能够抵抗多径传播带来的码间干扰。
OFDM系统包含三个主要的过程：调制、并行传输和接收端处理。
1. 调制：OFDM系统使用QAM或PSK等调制方式将原始数据信号转换为复数形式的符号。
复数符号在频域上表示为一个复数序列。
每个复数符号代表一个子载波上的数据。
2. 并行传输：OFDM系统将调制后的符号并行地发送到不同的子载波上。
每个子载波负责传输一部分数据，子载波之间正交避免了码间干扰。
3. 接收端处理：接收端利用FFT（快速傅里叶变换）将接收到的OFDM信号从频域转换为时域。
然后，对每个子载波信号进行解调和译码，将其恢复为原始数据信号。
二、OFDM技术的应用OFDM技术在无线通信领域有广泛的应用，以下列举了几个主要的应用领域。
1. Wi-Fi网络：OFDM技术是Wi-Fi网络中使用的一种调制技术。
Wi-Fi网络使用的是802.11标准，其中包括了多个子标准，如802.11a、802.11g和802.11n等。
这些子标准中的大部分都采用了OFDM技术，用于提供高速、稳定的无线网络连接。
2. 移动通信：OFDM技术也被广泛应用于移动通信领域，如LTE（Long Term Evolution）网络。
LTE网络采用了OFDMA（OFDM Access）技术，将频谱划分为不同的子载波，用于同时传输多个用户的数据。
这样可以提高系统容量和频谱效率，实现高速的移动数据传输。
3. 数字电视和广播：OFDM技术在数字电视（DVB-T）和广播（DAB）中也有应用。

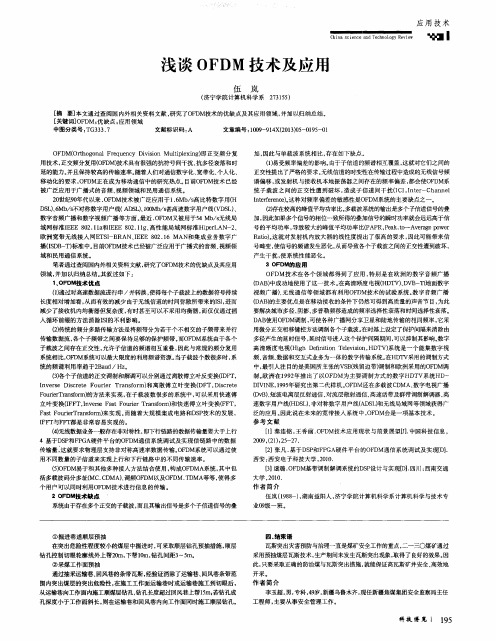

浅谈OFDM技术在移动通信系统中的应用摘要：OFDM技术是一种在无线环境下能够高速传输数据的技术，其有着提升频谱利用率、抗干扰等特点，适用于高速宽带的移动通信。
作者结合自己的工作经验，针对OFDM技术的基本原理进行了简要概述，并着重阐述了其在移动通信系统中的具体应用。
关键词：OFDM技术；通信系统；应用引言OFDM是一种高速数据传输技术，该技术的基本原理是将高速串行数据变换成多路相对低速的并行数据分配到若干个子信道中进行传输。
OFDM主要思想是：将信道分成若干正交子信道，将高速数据信号转换成并行的低速子数据流，调制到在每个子信道上进行传输。
正交信号可以通过在接收端采用相关技术来分开，这样可以减少子信道之间的相互干扰(ISI)。
每个子信道上的信号带宽小于信道的相关带宽，因此每个子信道上可以看成平坦性衰落，从而可以消除码间串扰，而且由于每个子信道的带宽仅仅是原信道带宽的一小部分，信道均衡变得相对容易。
下面就着重阐述OFDM的多址接入技术，以及在移动通信系统中的应用进行探讨。
1.OFDM技术的特点1.1 OFDM技术的优点OFDM技术的优点如下:（1）信道窄但发出信息量大。
利用OFDM技术可以一次性将相关无线信道划分为若干个带宽较窄的子信道，可以同时划分若干个数字信号，这就促使了即使带宽较窄也可以发出很大的信息量，而且也可以在有干扰信号的环境卜正常的运行，其抗干扰能力也很强。
（2）对于相对慢的时变信道，可以根据每个子载波的SNR相应的选取和各子载波及其调试方式、每个符号的比特数以及分配给各子载波的功率，使总比特率最大，以此提高系统的容量。
（3）可以对干扰载波进行自动监控并对干扰载波进行调制，使其他载波可以正常的运行，保证了运行的效率。
（4）监控传输介质上通信特性的突然变化。
由于通信路径传送数据的能力会随时间发生变化，所以OFDM能动态地与之相适应，并且接通和切断相应的载波以保证持续地进行成功的通信。
1.2 OFDM技术的缺点OFDM技术的缺点如下：（1）对频偏和相位噪声比较敏感。
