实验三基带OFDM系统及其仿真一、实验原理正交频分复用（OFDM）系统是一种特殊的多载波传输方案，它可以被看作是一种调制技术，也可以被当作一种复用技术。
多载波传输把数据流分解成若干个子比特流，这样每个子数据流将具有低得多的比特速率，用这样的低比特率形成的低速率多状态符号再去调制相应的子载波，就构成多个低速率符号并行发送的传输系统。
正交频分复用是对多载波调制（MCM）的一种改进。
它的特点是各子载波相互正交，所以扩频调制后的频谱可以相互重叠，不但减小了子载波间的相互干扰，还大大提高了频谱利用率。
选择OFDM的一个主要原因在于该系统能够很好地对抗频率选择性衰落和窄带干扰。
在单载波系统中，一次衰落或者干扰就可以导致整个链路失效，但是在多载波系统中，某一时刻只会有少部分的子信道会受到深衰落的影响。
1.原理框图图1所示为OFDM系统原理框图：图1 OFDM系统原理框图2.DFT实现对于N比较大的系统来说，OFDM复等效基带信号可以采用离散傅立叶逆变换（IDFT ）方法来实现。
对信号)(t s 以N T 的速率进行抽样，即令N kT t =)1,,1,0(-⋅⋅⋅=N k ，则得到:210(/),01ik N j N k i i s s kT N d e k N π-===≤≤-∑ 可以看到k s 等效为对i d 进行IDFT 运算。
同样在接收端，为了恢复出原始的数据符号i d ，可以对k s 进行逆变换 ，即DFT 得到：210,01ikN j Ni k k d s e i N π--==≤≤-∑OFDM 系统的调制和解调可以分别由IDFT 和DFT 来代替。
通过N 点的IDFT 运算，把频域数据符号i d 变换为时域数据符号k s ,经过射频载波调制之后，发送到无线信道中。
其中每个IDFT 输出的数据符号k s 都是由所有子载波信号经过叠加而生成的，即对连续的多个经过调制的子载波的叠加信号进行抽样得到的。

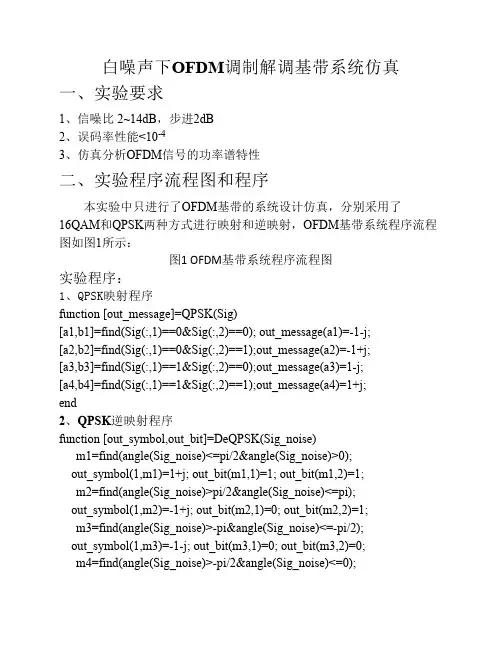

白噪声下OFDM调制解调基带系统仿真一、实验要求1、信噪比 2~14dB，步进2dB2、误码率性能<10-43、仿真分析OFDM信号的功率谱特性二、实验程序流程图和程序本实验中只进行了OFDM基带的系统设计仿真，分别采用了16QAM和QPSK两种方式进行映射和逆映射，OFDM基带系统程序流程图如图1所示：图1 OFDM基带系统程序流程图实验程序：1、QPSK映射程序function [out_message]=QPSK(Sig)[a1,b1]=find(Sig(:,1)==0&Sig(:,2)==0); out_message(a1)=-1-j;[a2,b2]=find(Sig(:,1)==0&Sig(:,2)==1);out_message(a2)=-1+j;[a3,b3]=find(Sig(:,1)==1&Sig(:,2)==0);out_message(a3)=1-j;[a4,b4]=find(Sig(:,1)==1&Sig(:,2)==1);out_message(a4)=1+j;end2、QPSK逆映射程序function [out_symbol,out_bit]=DeQPSK(Sig_noise)m1=find(angle(Sig_noise)<=pi/2&angle(Sig_noise)>0);out_symbol(1,m1)=1+j; out_bit(m1,1)=1; out_bit(m1,2)=1;m2=find(angle(Sig_noise)>pi/2&angle(Sig_noise)<=pi);out_symbol(1,m2)=-1+j; out_bit(m2,1)=0; out_bit(m2,2)=1;m3=find(angle(Sig_noise)>-pi&angle(Sig_noise)<=-pi/2);out_symbol(1,m3)=-1-j; out_bit(m3,1)=0; out_bit(m3,2)=0;m4=find(angle(Sig_noise)>-pi/2&angle(Sig_noise)<=0);out_symbol(1,m4)=1-j; out_bit(m4,1)=1; out_bit(m4,2)=0;end3、复高斯白噪声程序function [sig_noise,snr_dB] = fu_awgn (Sig,SNR,Num_signal)L_SNR = 10.^(SNR/10); % 转换为线性信噪比Eb = sum(abs(Sig).^2)/Num_signal; % 每比特的能量N0 = Eb/L_SNR; % 噪声功率谱密度noise_R1 = randn(1,length(Sig)); % 实际产生均值为0，方差为1的随机高斯序列，功率谱密度是1noise_R2 = noise_R1-mean(noise_R1); % 让均值再更接近0noise_R3 = noise_R2./std(noise_R2); % 标准差归一化让均值等于0 noise_R = noise_R3*sqrt(N0/2); % 使得功率谱密度是N0/2noise_I1 = randn(1,length(Sig)); % 实际产生均值为0，方差为1的随机高斯序列，功率谱密度是1noise_I2 = noise_I1-mean(noise_I1); % 让均值再更接近0noise_I3 = noise_I2./std(noise_I2); % 标准差归一化让均值等于0 noise_I = noise_I3*sqrt(N0/2); % 使得功率谱密度是N0/2x = noise_R + j*noise_I; % 生成复噪声sig_noise = Sig+x; % 此时加入的就是Eb/N0snr=sum(abs(Sig).^2)/sum(abs(x).^2);snr_dB=10*log10(snr); % 实际加入的信噪比SNRend4、主程序（求误比特率曲线）%% OFDM基带系统clear all;close all;clc%% 参数设置N = 256; % fft点数Num_carriers = 256; % 载波数length_symbol =10000; % 符号长度bit_num = Num_carriers*length_symbol*M; % 数据个数Pe_check = [];for SNR = 2:2:14 % 输入信噪比%% 产生基带数据信号Sig= randi([0 1],1,bit_num);%% QPSK调制Sig =reshape(Sig,2,bit_num/2)'; %QPSK映射[out_message]=QPSK(Sig);%% 串并转换Sig__modulation = reshape(out_message,Num_carriers,length_symbol);%% 插值interp_Sig_modulation = [Sig__modulation(1:Num_carriers/2,:);zeros(N-Num_carriers,length_symbol);Sig__modulation(Num_carriers/2+1:Num_carriers,:)]; %% ifftifft_message = ifft(interp_Sig_modulation,N);% 求PSDfft_ps_ifft_message = fftshift(fft(ifft_message,1024));PSD_message =10*log10(abs(fft_ps_ifft_message).^2/max(abs(fft_ps_ifft_message).^2));f1 = (0:length(PSD_message)-1)/length(PSD_message);figure(1)plot(f1,PSD_message);hold on ;plot(0:1/N:1, 0, 'r*');axis([0 1 -400]);xlabel('归一化频率');ylabel('归一化功率');title('OFDM信号功率谱')%% 加入复高斯白噪声Re_message = reshape(ifft_message,1,N*length_symbol);[sig_noise,snr_dB] = fu_awgn (Re_message,SNR,length(Re_message));%% 并串转换ps_sig_noise = reshape(sig_noise,N,length_symbol);fft_Re_message = fft(ps_sig_noise,N);%% 抽值samp_fft_Re_message =[fft_Re_message(1:Num_carriers/2,:);fft_Re_message(Num_carriers/2+1:Num_carriers,:) %% QPSK解调samp_fft_Re_message =reshape(samp_fft_Re_message,1,Num_carriers*length_symbol);[out_symbol,out_bit]=DeQPSK(samp_fft_Re_message); % QPSK逆映射[resum,ratio1]=symerr(Sig,out_bit);Pe = ratio1;Pe_check = [Pe_check,Pe];endSNR = 2:2:14;figuresemilogy(SNR,Pe_check,'-kd');xlabel('信噪比/dB');ylabel('误比特率');axis([2 14 1e-6 1]);5、主程序（绘制功率谱和频谱）%% OFDM基带系统clear all;close all;clc%% 参数设置N = 64; % fft点数Num_carriers = 32; % 载波数length_symbol =100; % 符号长度M = 2;bit_num = Num_carriers*length_symbol*M; % 数据个数%% 产生基带数据信号Sig= randi([0 1],1,bit_num);%% QPSK调制Sig =reshape(Sig,2,bit_num/2)'; %QPSK映射[Sig_modulation]=QPSK(Sig);%% 串并转换Sig_modulation = reshape(Sig_modulation,Num_carriers,length_symbol);%% 插值interp_Sig_modulation_psd = [Sig_modulation(1:Num_carriers/2,:);zeros(N-Num_carriers,length_symbol);Sig_modulation(Num_carriers/2+1:Num_carriers,:)]; %求功率谱插值Sig_modulation = [Sig_modulation';zeros(length_symbol,Num_carriers)];%每隔一个信道插值一个符号长度的0；此时得到的频谱不正交interp_Sig_modulation =reshape(Sig_modulation,length_symbol,2*Num_carriers)';%% ifftifft_message = ifft(interp_Sig_modulation_psd,N);% 求PSDfft_ps_ifft_message = fftshift(fft(ifft_message,1024));PSD_message =10*log10(abs(fft_ps_ifft_message).^2/max(abs(fft_ps_ifft_message).^2));f1 = (0:length(PSD_message)-1)/length(PSD_message);figure(1)plot(f1,PSD_message)hold onplot(0:1/N:1, 0, 'r*')axis([0 1 -40 0]);xlabel('归一化频率');ylabel('归一化功率谱');title('OFDM符号功率谱')%求频谱fft_ps_ifft_message1 = fftshift(interp_Sig_modulation(:,1),2048); %进行了插值fft_ps_ifft_message2 = fftshift(Sig_modulation(:,1),2048); %未进行插值f1 = (0:length(fft_ps_ifft_message1)-1)/length(fft_ps_ifft_message1);f2 = (0:length(fft_ps_ifft_message2)-1)/length(fft_ps_ifft_message2);figure(2)subplot(211)plot(f1,abs(fft_ps_ifft_message1)/max(abs(fft_ps_ifft_message1)));axis([0 1 0 1.2]);xlabel('归一化频率');ylabel('归一化频谱');title('一倍插值后的OFDM符号频谱')subplot(212)plot(f2,abs(fft_ps_ifft_message2)/max(abs(fft_ps_ifft_message2)));axis([0 1 0 1.2]);xlabel('归一化频率');ylabel('归一化频谱');title('未插值的OFDM符号频谱')三、实验结果1、OFDM基带系统误比特曲线Image图2 采用QPSK映射时OFDM基带系统的误比特曲线2、OFDM信号功率谱Image图3 OFDM信号功率谱(64点fft)3、OFDM信号频谱Image图4 OFDM符号的频谱四、总结本实验只进行了OFDM基带调制解调系统的设计仿真，数字信号的映射和逆映射采用的是QPSK调制方式，得到了OFDM基带系统的误比特性能曲线以及OFDM信号的功率谱和OFDM符号的频谱，从得到的仿真结果来看，在信噪比等于14dB的时候系统的误比特率小于10-4 ，符合设计要求。
无线通信原理-基于matlab的ofdm系统设计与仿真基于matlab的ofdm系统设计与仿真摘要OFDM即正交频分复用技术，实际上是多载波调制中的一种。
其主要思想是将信道分成若干正交子信道，将高速数据信号转换成并行的低速子数据流，调制到相互正交且重叠的多个子载波上同时传输。
该技术的应用大幅度提高无线通信系统的信道容量和传输速率，并能有效地抵抗多径衰落、抑制干扰和窄带噪声，如此良好的性能从而引起了通信界的广泛关注。
本文设计了一个基于IFFT/FFT算法与802.11a标准的OFDM系统，并在计算机上进行了仿真和结果分析。
重点在OFDM系统设计与仿真，在这部分详细介绍了系统各个环节所使用的技术对系统性能的影响。
在仿真过程中对OFDM信号使用QPSK 调制，并在AWGN信道下传输，最后解调后得出误码率。
整个过程都是在MATLAB环境下仿真实现，对ODFM系统的仿真结果及性能进行分析，通过仿真得到信噪比与误码率之间的关系，为该系统的具体实现提供了大量有用数据。
- 1 -第一章 ODMF系统基本原理1.1多载波传输系统多载波传输通过把数据流分解为若干个子比特流，这样每个子数据流将具有较低的比特速率。
用这样的低比特率形成的低速率多状态符号去调制相应的子载波，构成了多个低速率符号并行发送的传输系统。
在单载波系统中，一次衰落或者干扰就会导致整个链路失效，但是在多载波系统中，某一时刻只会有少部分的子信道会受到衰落或者干扰的影响。
图1,1中给出了多载波系统的基本结构示意图。
图1-1多载波系统的基本结构多载波传输技术有许多种提法，比如正交频分复用(OFDM)、离散多音调制(DMT)和多载波调制(MCM)，这3种方法在一般情况下可视为一样，但是在OFDM中，各子载波必须保持相互正交，而在MCM则不一定。
1.2正交频分复用OFDM就是在FDM的原理的基础上，子载波集采用两两正交的正弦或余弦函sinm,tcosn,t数集。

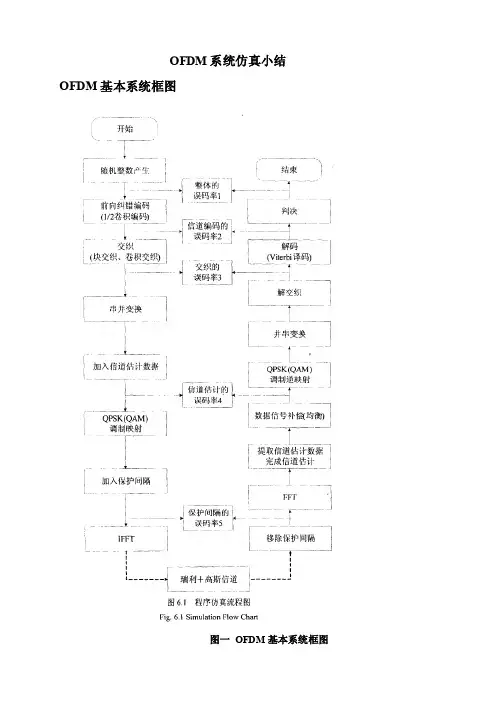

OFDM系统仿真小结OFDM基本系统框图图一OFDM基本系统框图基带OFDM系统仿真步骤：第1步：确定参数。
需要确定的参数有：子信道数para;调制电平数ml;FFT长度fftlen;保护间隔长度gilen;信噪比snr；设每次使用的OFDM符号数为1；第2步：产生数据。
使用rand()函数产生二进制数据，每次产生的数据个数为para*ml;第3步：串并转换。
将每个OFDM符号的串行数据para*ml，分配到para个信道上，每个子信道上ml个数据；第4步：子载波调制。
OFDM采用BPSK,QPSK,16QAM三种调制方式。
按照星座图，将每个子信道上的ml个数据映射到星座图点的复数表示，转换为同向分量ich和正交分量qch。
其实这是一种查表的方法，以16QAM星座图为例，ml=4‘则每个OFDM符号的每个子信道上有4个二进制{d1,d2,d3,d4}‘共有16种取值，对应星座图上的16个点，每个点实部记为ich，虚步记为qch。
为了所有的映射点有相同的平均功率，输出要进行归一化，所以对应BPSK,QPSK,16QAM分别乘以归一化系数，输出的复数序列即为映射后的调制结果。
第5步：IFFT。
对上一步得到的同相分量和正交分量按照（ich+qch*i）进行IFFT运算。
并将得到的复数的实部作为新的ich,虚步作为新的qch..第6步：加入保护间隔。
由IFFT运算后的每个符号的同向分量和正交分量分别转换为串行数据，并将符号尾部gilen长度的数据加到头部，构成循环前缀；第7步：通过信道。
信道为高斯白噪声信道，根据信噪比snr确定待加入白噪声强度n,用n与产生的白噪声序列相乘，然后将得到的白噪声序列与信号信号相加；第8步：去除保护间隔。
分别将每个符号的同相分量和正交分量开头的保护间隔去掉；第9步：FFT。
对每个符号的同相分量和正交分量按照（ich+qch*i）进行FFT运算。
并将得到的复数的实部作为新的ich，虚部作为新的qch；第10步：子载波解调。
目录摘要 (2)ABSTRACT (3)第一章绪论 (4)第二章OFDM系统的基本介绍 (5)2.1OFDM的基本原理 (5)2.1.1 OFDM的产生和发展 (6)2.1.2 DFT的实现 (7)2.1.3 保护间隔、循环前缀和子载波数的选择 (8)2.1.4 子载波调制与解调 (10)2.2OFDM系统的优缺点 (11)2.3OFDM系统的关键技术 (11)第三章OFDM系统仿真实现 (13)3.1OFDM信号的时域及频域波形 (13)3.2带外功率辐射以及加窗技术 (15)3.3在不同信道环境和系统不同实现方式下的仿真 (18)3.3.1 调制与解调 (18)3.3.2 不同信道环境下的系统仿真实现 (20)3.3.3 系统不同实现方式的仿真实现 (22)第四章OFDM系统的仿真结果及性能分析 (23)4.1不同信道环境下的误码特性 (23)4.2不同系统实现方式下的误码特性 (28)第五章总结 (30)摘要本论文以OFDM系统为基础，介绍了OFDM系统的基本原理，以及使用OFDM技术的优势所在，并且展望了今后的无线移动技术的发展前景。
在简单介绍OFDM原理的同时，着重阐述了OFDM系统在不同信道环境和不同实现方式下的误码性能。
主要包括了OFDM系统在加性白高斯信道，在加性白高斯信道和多径干扰两种不同信道环境下系统的误码性能，其中后者还研究了系统在有保护间隔与无保护间隔的误码性能比较。
在理论分析的基础上，用MATLAB进行仿真，最后做出误码性能的分析和比较。
关键字: 正交频分复用（OFDM），离散傅立叶变换，AWGN，，多径干扰，保护间隔。
ABSTRACTThis paper presents you the basic priciple of OFDM（Orthogonal Frequency Division Multiplexing）and where it excels based on OFDM system , following with the prospective of wireless mobile communication. After a brief introduction to OFDM principle , it mainly focuses on the effect of OFDM system under different channels and with different system realizations on the Binary Error Rate (BER). It mainly includes two kinds of channels: the AWGN channel and the AWGN channel with Rayleigh fading. In the latter, we compare the BER with two different system realizations: one with Guarded Intervals(GI), and the other without (GI).Key Words : OFDM, DFT, AWGN, Rayleigh fading ,GI第一章绪论现代移动通信是一门复杂的高新技术，不但集中了无线通信和有线通信的最新技术成就，而且集中了网络接收和计算机技术的许多成果。

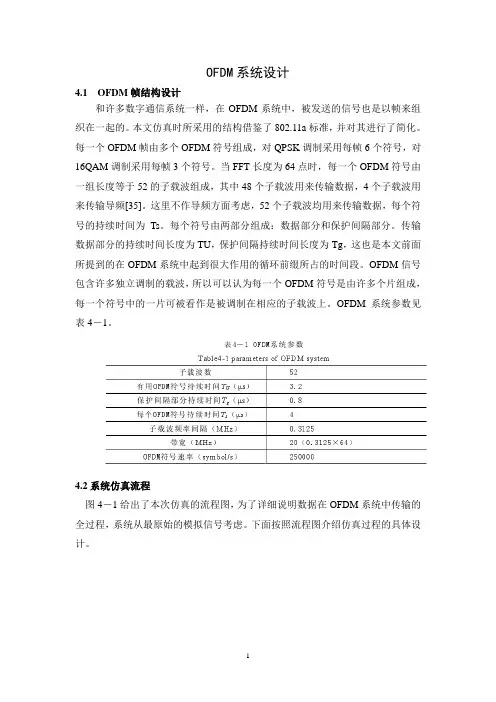

OFDM系统设计4.1 OFDM帧结构设计和许多数字通信系统一样，在OFDM系统中，被发送的信号也是以帧来组织在一起的。
本文仿真时所采用的结构借鉴了802.11a标准，并对其进行了简化。
每一个OFDM帧由多个OFDM符号组成，对QPSK调制采用每帧6个符号，对16QAM调制采用每帧3个符号。
当FFT长度为64点时，每一个OFDM符号由一组长度等于52的子载波组成，其中48个子载波用来传输数据，4个子载波用来传输导频[35]。
这里不作导频方面考虑，52个子载波均用来传输数据，每个符号的持续时间为Ts。
每个符号由两部分组成：数据部分和保护间隔部分。
传输数据部分的持续时间长度为TU，保护间隔持续时间长度为Tg，这也是本文前面所提到的在OFDM系统中起到很大作用的循环前缀所占的时间段。
OFDM信号包含许多独立调制的载波，所以可以认为每一个OFDM符号是由许多个片组成，每一个符号中的一片可被看作是被调制在相应的子载波上。
OFDM系统参数见表4－1。
4.2系统仿真流程图4－1给出了本次仿真的流程图，为了详细说明数据在OFDM系统中传输的全过程，系统从最原始的模拟信号考虑。
下面按照流程图介绍仿真过程的具体设计。
4.3信源编码这里待传数据为一个模拟信号正弦波，从中均匀取出51个点，然后进行信源编码。
信源编码采用常用的是DPCM编码。
4.3.1 DPCM原理由于语音信号的相邻抽样点之间有一定的幅度关联性，所以可根据以前时刻的样值来预测现时刻的样值，只要传预测值和实际值之差，而不需要每个样值都传输这种方法就是预测编码。
语音信号的样值可分为可预测和不可预测两部分。
可预测部分(相关部分)是由过去的一些权值加权后得到的；不可预测的部分(非相关部分)可看成是预测误差。
这样，在数字通信中就不用直接传送原始话音信号序列，而只传送差值序列。
因为差值序列的信息可以代替原始序列中的有效信息，而差值信号的能量远小于原样值，就可以使量化电平数减少，从而大大地压缩数码率[36]。
