《模具拆装与调试实训》课程标准学时：72学分：4适用专业及学制：三年制、模具制造技术、全日制审定：机电技术教学部一、制定依据本课程是模具类专业核心课程。
本标准依据《中职国家专业教学标准》而制定。
二、课程性质《模具拆装与调试》课程是以就业为导向，顺应现代职业教育教学制度的改革趋势，在模具制造技术应用专业开设的必修课。
本课程采用综合化和理论实训一体化的教学理念,在模具认识实习的基础上，为培养学生实际动手拆装模具的技能和认知模具机构及零件而开设的。
学生通过模具拆装实训，掌握冲压模、注塑模拆装操作技能、形成冲压模、注塑模各典型机构及零件的初步的感性认识。
为后续模具测绘、模具设计以及模具加工专业系列课程学习打下基础。
三、课程教学目标本课程是中职模具类专业的一门专业课程。
其主要任务是以生产实践中的第任务为项目构建课程体系，实现理论与实践的紧密结合。
围绕生产实际工作任务的需要，突出工作任务与知识的关联性，让学生在生产实践活动中学习知识，分析问题，增强课程内容与职业岗位能力要求的相关性，提高学生的学习积极性和主动性。
（一）知识目标1.具备冷冲模和注塑模的拆装工具使用和拆装操作技能。
2.形成模具机构和模具零件在实物上的感性认识。
3.能够参加模具的一般拆装工作，具有正确处理操作与维护管理中常见初级模具拆装操作技术问题的能力。
并使学生在职业能力和职业素质等方面得到专门训练。
（二）能力目标（1）掌握以级进模、复合模为例冷冲压模具的拆装与测绘；（2）掌握冲压模具的安转调试与维护；（3）掌握以单分型面注塑模、双分型面模具为例塑料模具的拆装与测绘；（4）掌握塑料模具的拆装调试与测绘（三）素质目标（1）使学生学会学习方法，养成不断进取、探索知识和能力边界、务实创新性工作的习惯。
（2）使学生热爱专业工作，初步形成良好的专业素质、职业习惯和综合工作能力。
（3）使学生关心他人、关心集体、具有团队合作的基本素质和良好的职业道德。
（四）具体各模块教学目标1.模具零件及拆装的基本知识及安全知识学习2.级进模的机构的认识并拆卸、组装和测绘3.复合模的机构的认识并拆卸、组装和测绘4.冲压模具的安转调试与维护5.以单分型面塑料模具机构的认识并拆卸、组装和测绘6.双分型面塑料模具机构的认识并拆卸、组装和测绘7.塑料模具的安转调试与维护8.通过强化训练，能达到模具装配与调试中级工（国家职业资格四级）资格水平；四、课程教学单元及学时安排本课程课内计划学时数为72学时，其中理论20课时，实践52课时，理论课占总课时28%,实践课占总课时72%。
模具修理操作指导书
一、引言
模具是工业生产中不可或缺的工具，对于产品的制造具有至关
重要的作用。
然而，随着模具的长期使用，不可避免地会出现磨损、损坏等问题，需要进行修理和维护。
本操作指导书旨在向模具修理
操作人员介绍模具修理的基本知识和技巧，以确保模具的正常运行
和延长使用寿命。
二、模具修理前的准备工作
1. 安全措施：在进行模具修理操作之前，务必佩戴好相关的安
全装备，如安全帽、护目镜、防护手套等，确保人身安全。
2. 了解模具结构：在修理之前，对模具的结构和组成部分进行
充分了解，以便更好地进行修理操作。
3. 准备工具和材料：根据修理任务的要求，准备好相应的工具
和材料，如砂纸、刨刀、锉刀、刷子、磨具等。
三、常见模具修理问题及解决方案
1. 模具磨损：
a) 问题描述：模具表面出现磨损、划伤等情况，影响产品的质量。
b) 解决方案：使用砂纸或磨具对受损部分进行打磨，恢复平整的表面。
2. 模具孔隙：
a) 问题描述：模具内部存在孔隙或气泡，影响产品成型的完整性。
b) 解决方案：使用锉刀或刨刀对孔隙进行修补，填补材料以恢复完整性。
3. 模具裂纹：
a) 问题描述：模具出现裂纹或断裂，使模具无法正常工作。
b) 解决方案：使用焊接或钣金修复技术，将模具裂纹处焊接或粘接，使模具恢复完整。
4. 模具表面腐蚀：。
《模具装配、调试与维修》课程标准课程类型：必修课参考学时：适用专业：模具制造技术专业培养层次：中级制定人：批准人：陕西省********学校《模具装配、调试与维修》课程标准课程类别：专业必修课适用专业：模具制造技术专业学时：240学时适用层次：中级制定时间：2013.10一、课程定位1、课程性质本课程是国家中等职业教育《模具制造技术》专业的一门核心课程。
2、课程作用课程任务是使学生具备所必需的模具拆装、调试与维修的基本知识和技能，使学生具备处理模具制造、使用中常用结构的装配、调试与维修技术以及对模具保存、生产简单保养问题的能力，能适应模具制造技术的发展 ,具备继续学习和继续提高的能力。
3、前导、后续课程及关系前导课程：机械制图、机械基础、模具钳工、模具零件制造、模具结构等相关课程。
后续课程：机械制造技术、公差与配合、金属材料与热处理、CAD软件等。
4、课程设计的理念（1）按照“以能力为本位，以职业实践为主线”的总体设计要求，紧紧围绕完成工作任务的需要来选择和组织课程内容，突出工作任务与知识的联系，让学生在职业实践活动的基础上掌握知识，增强课程内容与职业岗位能力要求的相关性，注重学生实践能力的培养。
（2）依据工作任务完成的需要、中等职业学校学生的特点和职业能力形成的规律，按照“学历证书与职业资格证书嵌入式的”设计要求确定课程的知识、技能等内容。
（3）依据各学习项目内容总量以及在该门课程中的地位分配各学习项目的课时数。
二、课程目标（一）知识目标1．掌握冷冲模与注塑模相关的基本术语和定义；2．掌握常用各类模具组成、分类和性能3．掌握模具相关零件的常用固定方法；4．掌握塑料成型工艺知识、能够操作简单的塑料成型设备；5．掌握冷冲压成型工艺知识、能够操作简单冲压成型设备；6. 掌握模具简单的安装与调试；2（二）能力目标1. 具有与本课程有关的识图、标注、执行国家标准、使用技术资料的能力；2. 正确编写相关模具加工工艺与加工流程；3．能够选用合理的机械设备，并正确操作；4．会在相关设备上安装调试模具；5. 懂的基本的模具维修与常用的检测；（三）素质目标1．具有良好的职业道德、团队协作能力与实训创新能力。
《模具安装、调试与设备操作综合实训》课程标准课程代码020******* 课程类别专业课程课程类型实践课程课程性质必修课程课程学分1学分课程学时24学时修读学期第4学期适用专业模具设计与制造合作开发企业长春市吉文汽车零部件有限公司执笔人赵洪波、张清学审核人李玉青1．课程定位与设计思路1．1课程定位本课程是模具设计与制造专业的一门综合技能训练课程，同时也是一门包含知识、技能和实践的综合型课程。
课程建构是：通过对企业典型产品中的冲压模具和塑料模具的安装、调试和设备的操作训练，使学生能够根据模具的结构、制件的材料、模具制件的尺寸、模具制件的精度正确选择冲压设备和成型设备，并能够独立完成模具的安装与调试，同时培养学生独立思考和独立工作的能力；培养学生认真、严谨、有责任心的职业修养；培养学生团队协作的精神。
使学生具备继续学习和发展的能力。
前修课程为：识图与制图、CAD绘图技能训练、塑料模具设计与制造、冲压模具设计与制造、模具装配与调试、模具拆装与测绘、模具零件普通机械加工技术、模具零件的数控加工技术。
后续课程为：模具设计与制造综合实训、汽车覆盖件模具设计与制造、模具设计CAE 动态模拟分析、模具逆向工程设计综合实训、顶岗实习、毕业设计。
1．2设计思路本课程是以高职《模具设计与制造》专业的学生职业面向与就业岗位为导向，在模具企业有关专家与本院专业教师共同反复研讨下，结合专业教学经验与专业工作过程特点，对模具设计与制造专业的就业岗位进行任务与职业能力分析，以实际工作过程为导向，以冲压模具与塑料模具在设备上的安装与调试所涉及到的专业知识与技能为课程主线，根据学生的认知与技能特点展现教学内容，全面检验综合学生的专业知识与技能。
2．课程目标学习并掌握企业典型产品中的冲压模具和塑料模具的安装、调试和设备的操作训练，培养在设计和动手实践过程中主动发现问题并解决问题的能力；能完成实际模具在设备的安装与调试工作。
同时，以课程为载体培养学生健康的人格和身心、劳动安全和环保意识。

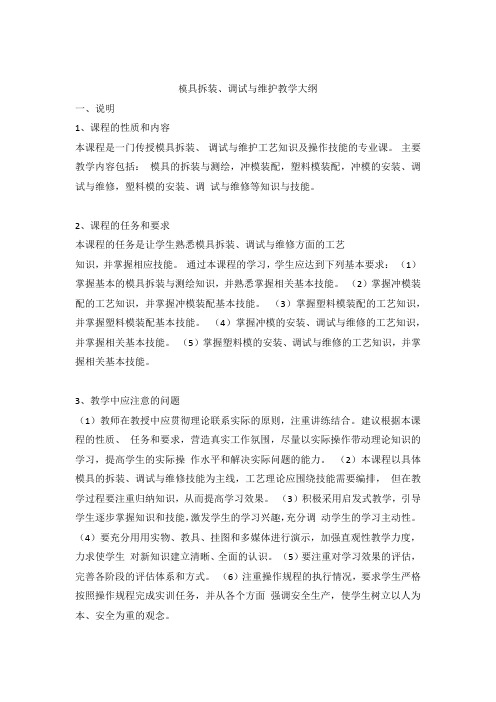

模具拆装、调试与维护教学大纲一、说明1、课程的性质和内容本课程是一门传授模具拆装、调试与维护工艺知识及操作技能的专业课。
主要教学内容包括：模具的拆装与测绘，冲模装配，塑料模装配，冲模的安装、调试与维修，塑料模的安装、调试与维修等知识与技能。
2、课程的任务和要求本课程的任务是让学生熟悉模具拆装、调试与维修方面的工艺知识，并掌握相应技能。
通过本课程的学习，学生应达到下列基本要求：（1）掌握基本的模具拆装与测绘知识，并熟悉掌握相关基本技能。
（2）掌握冲模装配的工艺知识，并掌握冲模装配基本技能。
（3）掌握塑料模装配的工艺知识，并掌握塑料模装配基本技能。
（4）掌握冲模的安装、调试与维修的工艺知识，并掌握相关基本技能。
（5）掌握塑料模的安装、调试与维修的工艺知识，并掌握相关基本技能。
3、教学中应注意的问题（1）教师在教授中应贯彻理论联系实际的原则，注重讲练结合。
建议根据本课程的性质、任务和要求，营造真实工作氛围，尽量以实际操作带动理论知识的学习，提高学生的实际操作水平和解决实际问题的能力。
（2）本课程以具体模具的拆装、调试与维修技能为主线，工艺理论应围绕技能需要编排，但在教学过程要注重归纳知识，从而提高学习效果。
（3）积极采用启发式教学，引导学生逐步掌握知识和技能，激发学生的学习兴趣，充分调动学生的学习主动性。
（4）要充分用用实物、教具、挂图和多媒体进行演示，加强直观性教学力度，力求使学生对新知识建立清晰、全面的认识。
（5）要注重对学习效果的评估，完善各阶段的评估体系和方式。
（6）注重操作规程的执行情况，要求学生严格按照操作规程完成实训任务，并从各个方面强调安全生产，使学生树立以人为本、安全为重的观念。
二、学时分配表教学内容一模具的拆装与测绘(一) 模具的拆装(以注塑模为例) (二) 模具的测绘(三) 模具的装配复原二冲模装配(一) 单工序冲裁模的装配(二) 复合式冲裁模的装配(三) 多工位级进模装配三塑料模装配 4 2 2 6 2 2 2 (一) 热固性塑料注射模装配(二) 热塑性塑料注射模装配四冲模的安装﹑调试与维护(一) 冲模的安装(二) 冲模的调试(三) 冲模的维护与修理6 2 2 2 总学时 6 2 2 2 学时五塑料模的安装﹑调试与维护(一) 塑料模的安装(以卧式注射机为例)(二) 注射模在注射机上的测试(三) 塑料模的维护﹑保养与修理三、课程内容与要求模块一、模具的拆装与测绘教学要求：1．掌握模具拆卸一般原则和注意的问题。
课程教案首页
教案续页
图1—13 锉削动作
平面的锉削方法有顺向锉、交叉锉和推锉法三种
孔加工
用钻头在实体材料上加工出孔，称为钻孔；钻孔是孔的粗加工工序，可以达到的标准公差等级为IT11—IT10，表面粗糙度为Ra50 ~12.5，
只能钻出加工精度要求不高的孔。
图1—14 麻花钻结构示意图
钻孔的方法：
钻孔开始，先调整钻头和工件的位置，使钻尖对准钻孔中心，
后试钻一浅坑。
通孔在将要钻穿时，必须减小进给量，如果采用自动进给，要改换成手动进给。
钻不通孔时，可按钻孔深度调整挡块，并通过测量实际尺寸来控制钻孔深度。
钻深孔时，一般钻进深度达到钻头直径的3倍时，要退出钻头排屑，以后每钻进一定深度，提起钻头排屑一次，以免切屑阻塞而扭断钻头。
钻直径较大的孔（一般直径大于30mm），可分两次钻削，先选用
图1—19 丝锥的构造。
《模具安装、调试与设备操作综合实训》课程标准课程代码课程类别专业课程课程类型实践课程课程性质必修课程课程学分1学分课程学时24学时修读学期第4学期适用专业模具设计与制造合作开发企业长春市吉文汽车零部件有限公司执笔人赵洪波、张清学审核人李玉青1．课程定位与设计思路1．1课程定位本课程是模具设计与制造专业的一门综合技能训练课程，同时也是一门包含知识、技能和实践的综合型课程。
课程建构是：通过对企业典型产品中的冲压模具和塑料模具的安装、调试和设备的操作训练，使学生能够根据模具的结构、制件的材料、模具制件的尺寸、模具制件的精度正确选择冲压设备和成型设备，并能够独立完成模具的安装与调试，同时培养学生独立思考和独立工作的能力；培养学生认真、严谨、有责任心的职业修养；培养学生团队协作的精神。
使学生具备继续学习和发展的能力。
前修课程为：识图与制图、CAD绘图技能训练、塑料模具设计与制造、冲压模具设计与制造、模具装配与调试、模具拆装与测绘、模具零件普通机械加工技术、模具零件的数控加工技术。
后续课程为：模具设计与制造综合实训、汽车覆盖件模具设计与制造、模具设计CAE动态模拟分析、模具逆向工程设计综合实训、顶岗实习、毕业设计。
1．2设计思路本课程是以高职《模具设计与制造》专业的学生职业面向与就业岗位为导向，在模具企业有关专家与本院专业教师共同反复研讨下，结合专业教学经验与专业工作过程特点，对模具设计与制造专业的就业岗位进行任务与职业能力分析，以实际工作过程为导向，以冲压模具与塑料模具在设备上的安装与调试所涉及到的专业知识与技能为课程主线，根据学生的认知与技能特点展现教学内容，全面检验综合学生的专业知识与技能。
2．课程目标学习并掌握企业典型产品中的冲压模具和塑料模具的安装、调试和设备的操作训练，培养在设计和动手实践过程中主动发现问题并解决问题的能力；能完成实际模具在设备的安装与调试工作。
同时，以课程为载体培养学生健康的人格和身心、劳动安全和环保意识。
