2024年《NC夹具原理》测试题及答案1．机床夹具设计得恰当与否，会影响（）。

A.加工质量。

(正确答案)B.生产率。

(正确答案)C.劳动条件。

(正确答案)D.加工成本。

(正确答案)2．机床夹具,按专门化程度分类有（）。

A.通用夹具、专用夹具。

(正确答案)B.可调夹具。

(正确答案)C.组合夹具。

(正确答案)D.随行夹具。

(正确答案)3．机床夹具在机械加工中的作用有（）。

A.保证加工精度。

(正确答案)B.提高劳动生产率，降低生产成本。

(正确答案)C.改善工人的劳动条件，保证生产安全。

(正确答案)D.保证工艺纪律。

(正确答案)E.扩大机床工艺范围。

(正确答案)4．机床夹具, 按夹紧动力源分类有（）。

A.手动夹具。

(正确答案)B.气动夹具。

(正确答案)C.液压夹具。

(正确答案)D.电磁夹具。

(正确答案)E.真空夹具。

(正确答案)5．属于机床夹具组成装置的有（）。

A.定位装置与夹紧装置。

(正确答案)B.夹具体。

(正确答案)C.其它装置，如分度装置、靠模装置、上下料装置和平衡块等。

(正确答案)D.导向对刀装置。

(正确答案)6．夹紧机构一般应满足以的要求有（）。

A.夹紧时不能破坏工件的定位。

(正确答案)B.夹紧力应保证工件在整个加工过程中的位置稳定不变，不允许产生振动、变形和表面损伤。

(正确答案)C.夹紧机构的复杂程度、工作效率与生产类型适应，尽量做到结构简单，操作安全省力、方便。

(正确答案)D.具有良好的自锁性能。

(正确答案)7．夹具本体结构设计应注意以下方面（）。

A.应有足够的刚度和强度。

保证在加工过程中在夹紧力、切削力作用下，不会发生不允许的变形和振动。

(正确答案)B.力求结构简单，尺寸稳定，在保证刚度和强度的前提下，尽可能使其重量轻，体积小，特别是手动翻转夹具要求连同工件的总重量不超过10~15kg。

(正确答案)C.具有良好的结构工艺性和装配工艺性，便于制造和装配。

(正确答案)D.夹具体结构应便于切屑排除和便于清除切屑。

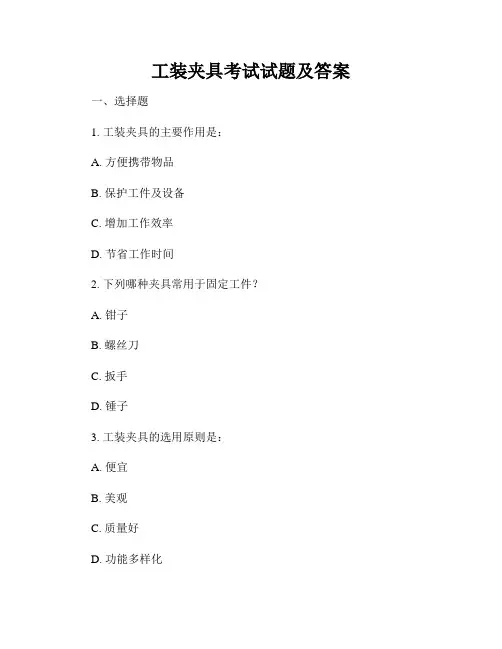

工装夹具考试试题及答案一、选择题1. 工装夹具的主要作用是：A. 方便携带物品B. 保护工件及设备C. 增加工作效率D. 节省工作时间2. 下列哪种夹具常用于固定工件？A. 钳子B. 螺丝刀C. 扳手D. 锤子3. 工装夹具的选用原则是：A. 便宜B. 美观C. 质量好D. 功能多样化4. 以下哪种夹具适合用于钣金加工？A. C型钳B. 推进钳C. 带夹钳D. 弯头钳5. 下列哪种夹具适合用于电子组装？A. 液压夹具B. 电动螺丝刀C. 吸盘D. 橡胶制夹具二、填空题1. 工装夹具的选用考虑因素包括（1）______、（2）______和（3）______。

答案：(1) 工件形状和尺寸 (2) 工序要求 (3) 工艺特点2. 下图中所示夹具属于（填写夹具的名称）__________。

（图）三、判断题1. 扳手适合用于固定螺丝。

（√ / ×）2. 工装夹具的主要作用是方便携带物品。

（√ / ×）3. 消防工作中使用瓦楞纸箱作为储存工具可以减少火势蔓延。

（√ / ×）四、简答题1. 请列举三种常用的工装夹具，并简要介绍它们的应用领域。

答案：（1）钳子：用于夹持工件，常见的有平口钳、尖嘴钳和弯头钳，适用于钣金加工、电子组装等领域。

（2）螺丝刀：用于拧紧或松开螺丝，有不同大小的刀口可适应不同螺丝的要求，适用于机械维修、家具安装等领域。

（3）扳手：用于旋转零件，有不同口径，适用于各种螺纹规格的紧固件，适用于机械制造、汽车维修等领域。

2. 请简要说明工装夹具在生产中的重要性。

答案：工装夹具在生产中起到保护工件和提高工作效率的重要作用。

通过选用适当的夹具，可以固定工件，防止移动或损坏；同时，夹具还能够提供准确定位、定位支撑和紧固力，确保工件加工的精度和稳定性。

工装夹具能够提高操作人员的工作效率，节省时间和人力成本，并为生产流程的顺利进行提供支持。

以上是工装夹具考试试题及答案，希望能够帮助您对工装夹具的了解和掌握。

江苏XX 学院2007/2008学年第1学期期末考试《机床夹具设计》 期末试卷（B ）出卷人 校对人： 考试时间：100分钟一、 选择题（每题2分，共30分）1A 检测装备B 工艺设备C 安全设施D 机床本体 2．（ ）为工件定位后提供了安全、可靠的加工条件。

A 夹紧 B 定位 C 辅助 D 导向 3．下列哪种夹紧机构的自锁性最好( )A 螺旋夹紧机构B 斜楔夹紧C 偏心轮夹紧D 不确定4．长方体大表面由的三个支承点（在同一直线）定位可限制（ ）个自由度 A 一个 B 三个 C 两个 D 四个 5．工件在夹具中定位的任务是（ ）A 在切削力作用下保持既定的位置B 对刀导向便于加工C 不能确定D 使同一批工件在夹具中占据正确的位置6．．定位方式是根据加工要求确定的,下列定位方法中属于正确定位方式的是（ ） A 过定位 B 欠定位 C 不完全定位 D 不定位 7．下列属于铣床夹具的特殊元件有( )。

A 快换钻套B 定位销C 对刀块D T 型螺栓 8．一个较窄的支承板支承工件精基准面可限制工件（ ）自由度 A 两个 B 三个 C 四个 D 五个姓名：______________ 班级：________________ 学号：_____________________…………………………………………………………密……封……线……内……不……要……答……题…………………………………………………………9．关于辅助支承的说法正确的是（）A根据元件结构不同限制不同自由度。

B对工件既起到支承作用又限制工件运动自由度。

C采用辅助支承会产生过定位。

D不限制工件自由度，只起支承作用，以提高工件定位刚度减小工件变形。

10．工件以两孔一面定位中圆柱销和菱形销组合限制工件一个（）自由度。

A旋转B移动C空间平动D不确定11．液压夹紧装置与气压夹紧装置对比下列说法正确的是（）A液压油的不可压缩性使液压夹紧装置夹紧刚度高，工作平稳、可靠。

夹具质量标准培训考试2分，共36分）500MM时需间断焊，每条焊缝长度大于125MM,间距均等，总焊缝大2.夹具支座加工过程中，同组销孔的间距要求是±0.06mm,非同组销孔的间距要求是±0.2mm。

3.倒角处理过程中，孔径倒角标准为0.5*45度，外围侧边倒角为2*45度。

4.每个托压块与连接件之间用5mm标准垫片连接，安装时开口方向应统一向且齐平。

5.线槽全部安装在夹具底板下方，走向与夹具底板边缘平行，尽可能做到横平竖直。

6.钻孔攻丝时：攻6mm的丝应钻Ф5 孔，攻8mm的丝应钻Ф6.7 孔。

7.BASE板正面大面及装配面要求粗糙度为3.2，销孔内径要求为1.68.BASE板精铣平面后，厚度要求是-0.5mm~+2mm。

9.所有用销子及螺栓连接的零件，要求销子及螺栓应与销孔及螺纹孔齐平，不得超出销孔及螺孔平面。

10.BASE在机加工完成做油漆前，应进行清洁和防锈处理。

二、判断（每题2分共20分）1.焊接支座长度大于300MM;每条焊缝长度应不小于90MM且间距均等,总焊缝大于总长1/2 （×）2.角支座底部安装面的厚度要求为-1mm~+2mm。

（√）3.顾客要求采用4mm垫片装配标准，应采用（2+1+0.5+0.3+0.2）组合.（√）4.当相连的2个零件组装时定位销过紧，应用铁质榔头猛力敲打。

（×）5.角支座定位销销孔公差为0-0.015mm。

（√）6.夹具装配过程中，发现相连的零件装配不上，将装配不上的零件手工打磨下就可以了。

（×）7.夹具装配过程中，装配工具轻拿轻放，尽量避免对夹具油漆的损坏。

（√）8.夹具装配过程中，应使用软质工具（如铜棒等）敲打零件，避免零件损伤。

（√）9.非装配面、未标注粗糙度要求的表面、目视直接看出的表面粗糙度为6.3 。

（√）10.支座装配底面凹槽高度,加工公差为±1 mm （两面等高）。

（×）三、单选择题（每题共2分共20分）1、在1：50的游标卡尺上，尺身与游标每格相差（ A ）A、0.02mmB、0.1mmC、0.05mmD、0.98mm2、每个托压块与连接件之间用5mm标准垫片连接，5mm标准最佳组合是（ D ）A、2+1.5+0.5+0.5+0.3+0.2B、2+2+0.5+0.3+0.2C、2+1+0.5+0.5+0.5+0.3+0.2D、2+1+1+0.5+0.3+0.23.上下压块需调整齐平，允许错压最大值为( C )A.1.5mmB. 2.5mmC.2mmD.3mm4、下列钻头转速的选择哪个是错误的（ B ）A、钻削硬材料时转速要慢B、对铸件钻孔时转速要高C、孔径大转速要慢D、孔径小转速要慢5、加工内螺纹常用的工具是（ C ）A、板牙B、钻头C、丝锥D、铰刀6、高度≤200mm的角支座的垂直度要求是（ C ）。

机床夹具试题一、判断题（对画√，错画×）1. 专用机床夹具至少必须由夹具体、定位元件（装置）和夹紧元件（装置）三个基本部分。

（）2. 一个物体在空间不加任何约束、限制的话，它有六个自由度。

（）3. 用六个适当分布的定位支承点，限制工件的六个自由度，即简称为六点定则。

（）4. 一个支承点只能限制工件一个自由度，但如果六个支承点分布不当，就可能限制不了工件的六个自由度。

（）5. 夹具费用的高低将直接影响劳动生产率的高低和效益好坏。

（）6. 采用不完全定位是违背六点定则的，故很少被夹具设计采用。

（）7. 采用不完全定位法可简化夹具结构。

（）8. 工件定位的实质是确定工件上定位基准的位置，此时主要应从有利于夹具结构简化和定位误差小两方面考虑。

（）9. 既能起定位作用，又能起定位刚性作用的支承称为辅助支承。

（）10. 若支承点的位置在工件定位过程中，随定位基面的变化而自动与之相适应的定位元件称为浮动支承。

（）11. 工件在夹具中定位后，在加工过程中始终保持准确位置，应由夹具定位元件来实现。

（）12. 工件加工时应限制的自由度取决于工序加工要求，夹具支承点的布置取决于工件的形状。

（）13. 用六个支承点来限制工件的六个自由度，当支承点分布不合理时，会产生既是过定位又是欠定位的情况。

（）14. 定位基面和限位基面指的都是工件上同一个表面。

（）15. 工件以圆柱孔作基面定位时，常用的定位元件是Ｖ形块或定位套筒。

（）16. 工件定位基准与工序基准重合时，基准不重合误差等于零。

（）17. 用V形块定位时，V形槽夹角α越大，定位精度越高且越稳定。

（）18. 当心轴与工件定位孔采用无间隙配合时，定位基面与限位基面完全重合，故基准不重合误差不存在。

（）19. 用心轴与工件定位孔采用有间隙配合时，无论心轴水平安装还是垂直安装，所产生的基准位移误差都是相同的。

（）20. 工件以外圆柱面作定位基面，在V形块上定位时，当加工尺寸是以外圆的下母线为工序基准标注，则定位误差最小。

机床夹具试题及答案一、填空题1、机床夹具的基本组成是________、________ 和________ 。

2.设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素： __ 、_______ 、 _______ 。

3. 夹紧机构的组成_________、__________ 、 ________4. 造成定位误差的原因有______________和______________误差。

5. 常用基本夹紧机构______、_________、________、________四类。

6. 造成定位误差的原因有_______误差和_______误差。

7. 研究机床夹具的三大主要问题是_________________、_________________和_________________8. 工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为_______定位，这在加工中是不允许的。

9. 短圆柱销可限制 __个自由度。

长圆柱销可限制 _ 个自由度。

菱形销可限制 _ 个自由度。

圆锥销一般只能限止 _个自由度。

窄V形块限止 _个自由度。

长V形块限止 _个自由度。

10. ____________的螺钉头并不压紧在钻套台阶上。

二、选择题1. 机床上的卡盘，中心架等属于（___）夹具。

A．通用 B. 专用 C. 组合2. 重复限制自由度的定位现象称之为(____ )。

A. 完全定位B. 欠定位C. 不完全定位D. 过定位3. 夹紧中确定夹紧力大小时，最好状况是力（____）。

A．尽可能的大 B.尽可能的小 C.大小应适当4、在夹具中，用一个平面对工件进行定位，可限制工件的（_____）自由度。

A．两个 B. 三个 C. 四个5、决定某种定位方法属几点定位，主要根据（____）。

?A 、有几个支承点与工件接触 B 、工件被消除了几个自由度C 、工件需要消除几个自由D 、夹具采用几个定位元件6. 确定夹紧力方向时，应该尽可能使夹紧力方向垂直于（__ ）基准面。

《机床夹具设计》试卷一、填空题:(10分)1.在常用的三种基本夹紧机构中，手动夹紧中用得最多的是（）机构，动作最快的是（）机构。

2.工件装夹的实质是在机床上对工件进行（）和（）。

3.铣床夹具一般用（）来确定其在机床上的位置。

4.固定长V形块定位时能限制工件（）个自由度。

5.径向尺寸较大的车床夹具，一般通过（）与车床主轴连接。

6.夹具精度分析的误差不等式为（）。

7.一个自位支承与工件有三点接触，它限制工件的（）自由度。

8.绘制总装图时，最好按（）的位置布置主视图。

二、选择填空题：（25分）1.夹具设计中夹紧装置夹紧力的作用点应尽量( )工件要加工的部位。

A. 远离B. 靠近C. 远、近皆可2．由一套预先制造好的，具有各种不同结构形状、不同规格尺寸的标准元件和合件所组成的夹具是( )。

A．组合夹具 B．随行夹具 C．通用夹具3．活动窄V形块限制工件的自由度数为( )。

A．0个 B．1个 C．2个 D.3个4．确定工件在夹具中的位置是( )。

A．定位元件 B. 夹紧元件 C.对刀-导向元件5．在外加工作用力一定时，欲增大斜楔产生的作用力，可采用( )。

A．增大楔角 B．减小楔角 C．零楔角 D．楔角不变6．加工小型工件分布在不同表面上的孔宜采用（）。

A．固定式钻模 B．回转式钻模 C.翻转式钻模 D.滑柱式钻模7. 只有在（）精度很高时，重复定位才允许采用，且有利于增加工件的刚度。

A. 设计基准和定位元件B. 定位基准和定位元件C. 工序基准和定位元件8. 能满足加工要求，限制的自由度数少于6个的定位方式称为_____。

A．完全定位 B．不完全定位 C．欠定位9．工艺性好，能容易成形，刚性和抗振性好的夹具体毛坯是( )。

A．铸件 B．锻件 C.焊接件10．夹紧力的作用方向应朝向_________。

A．主要限位面 B．切削力方向 C.进给力方向11．万能分度头属于。

A.通用夹具B. 专用夹具C.可调夹具12．定向精度要求高的铣床夹具，宜采用____的办法来确定夹具在机床上的安装位置。

第四章 机床夹具原理与设计一、单项选择1. 工件装夹中由于（ ）基准和定位基准不重合而产生加工误差，称为基准不重合误差。

AA ．设计(或工序) ；B ．工艺；C ．测量；D ．装配。

2. 基准制造不准确误差大小与（ ）有关。

C A ．本道工序要保证的尺寸大小和技术要求；B ．只与本道工序设计(或工序)基准与定位基准之间位置误差；C ．定位元件和定位基准本身的制造误差。

3. 轴类零件定位用的顶尖孔是属于( )。

AA ．精基准；B ．粗基准；C ．辅助基准；D ．自为基准。

4. 自位支承(浮动支承)其作用增加与工件接触的支承点数目，但（ ）。

A A ．不起定位作用；B ．一般来说点限制一个自由度；C ．不管如何浮动必定只能限制一个自由度。

5. 在球体上铣平面，若采用如图所示方法定位，则实际限制（ ）个自由度。

①① 1 ② 2 ③ 3 ④ 46. 锥度心轴限制（ ）个自由度。

D A ． 2 ； B ． 3 ； C ． 4 ； D ．57. 小锥度心轴限制（ ）个自由度。

C A ．2 ； B ． 3 ； C ．4 ； D ．58. 在球体上铣平面，要求保证尺寸H （见下图），必须限制（ ）个自由度。

①① 1 ② 2 ③ 3 ④9. ）个自由度。

D题7图题8图A．2 ；B．3；C．4 ；D．510.基准重合原则是指使用被加工表面的（）基准作为精基准。

AA．设计；B．工序；C．测量；D．装配。

11.不能提高零件被加工表面的定位基准的位置精度的定位方法是（）。

CA．基准重合；B．基准统一；C．自为基准加工；D．基准不变。

12.自位支承（浮动支承）其作用增加与工件接触的支承点数目，但（）。

BA．不起定位作用；B．一般来说只限制一个自由度；C．不管如何浮动必定只能限制一个自由度。

13.工件装夹中基准不重合误差是指：设计基准和（）基准不一致而产生的加工误差。

DA．工艺；B．测量；C．装配；D．定位。

14.夹紧力的方向应与切削力A 。

夹具期末考试试题及答案一、选择题（每题2分，共20分）1. 夹具的主要功能是什么？A. 定位工件B. 支撑工件C. 夹紧工件D. 所有以上2. 下列哪项不是夹具的基本组成？A. 定位元件B. 夹紧元件C. 支撑元件D. 传动元件3. 夹具设计中，定位精度主要取决于什么？A. 夹具材料B. 夹具结构C. 操作者技能D. 工件材料4. 夹具的夹紧力应如何分配？A. 均匀分布B. 集中在一点C. 按工件形状分布D. 随意分配5. 夹具的刚性主要取决于什么？A. 夹具的尺寸B. 夹具的材料C. 夹具的结构设计D. 工件的重量6. 夹具的重复定位精度通常由什么决定？A. 夹具的制造精度B. 操作者的经验C. 工件的形状D. 夹具的磨损7. 夹具的夹紧方式有几种？A. 一种B. 两种C. 三种D. 四种8. 什么是夹具的自锁性？A. 夹具的稳定性B. 夹具的夹紧能力C. 夹具的重复使用性D. 夹具的自动夹紧能力9. 夹具的定位方式有哪些？A. 一点定位B. 两点定位C. 三点定位D. 所有以上10. 夹具的夹紧力大小应该如何选择？A. 根据工件的重量B. 根据工件的材料C. 根据工件的加工要求D. 根据操作者的喜好二、填空题（每空2分，共20分）11. 夹具的______是夹具设计中非常重要的一个方面。

12. 夹具的夹紧力应该在保证工件不变形的前提下，尽量______。

13. 夹具的定位元件应该保证工件的______和______。

14. 夹具的夹紧元件应该能够______工件，同时便于操作。

15. 夹具的支撑元件应该保证工件的______和______。

16. 夹具的刚性不足时，可能会导致工件在加工过程中发生______。

17. 夹具的重复定位精度不足时，可能会导致工件的______不一致。

18. 夹具的自锁性是指夹具在夹紧状态下，能够______。

19. 夹具的夹紧方式包括______夹紧、______夹紧和______夹紧。

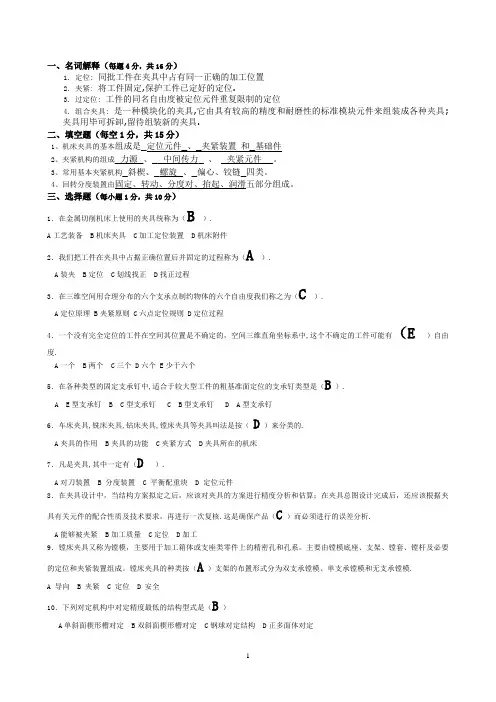

一、名词解释（每题4分，共16分）1. 定位:同批工件在夹具中占有同一正确的加工位置2. 夹紧:将工件固定,保护工件已定好的定位.3. 过定位:工件的同名自由度被定位元件重复限制的定位4. 组合夹具:是一种模块化的夹具,它由具有较高的精度和耐磨性的标准模块元件来组装成各种夹具;夹具用毕可拆卸,留待组装新的夹具.二、填空题（每空1分，共15分）1、机床夹具的基本组成是_定位元件_、_夹紧装置和_基础件2、夹紧机构的组成_力源_、__中间传力_ 、_夹紧元件__。

3、常用基本夹紧机构_斜楔、_螺旋_、_偏心、铰链_四类。

4、回转分度装置由固定、转动、分度对、抬起、润滑五部分组成。

三、选择题（每小题1分，共10分）1．在金属切削机床上使用的夹具统称为（B）.A工艺装备 B机床夹具 C加工定位装置 D机床附件2．我们把工件在夹具中占据正确位置后并固定的过程称为（A）.A装夹 B定位 C划线找正 D找正过程3．在三维空间用合理分布的六个支承点制约物体的六个自由度我们称之为（C）.A定位原理 B夹紧原则 C六点定位规则 D定位过程4．一个没有完全定位的工件在空间其位置是不确定的，空间三维直角坐标系中,这个不确定的工件可能有（E ）自由度.A一个 B两个 C三个 D六个 E少于六个5．在各种类型的固定支承钉中,适合于较大型工件的粗基准面定位的支承钉类型是（B）.A E型支承钉B C型支承钉C B型支承钉D A型支承钉6．车床夹具,铣床夹具,钻床夹具,镗床夹具等夹具叫法是按（D）来分类的.A夹具的作用 B夹具的功能 C夹紧方式 D夹具所在的机床7．凡是夹具,其中一定有（D）.A对刀装置 B 分度装置 C 平衡配重块 D 定位元件8．在夹具设计中，当结构方案拟定之后，应该对夹具的方案进行精度分析和估算；在夹具总图设计完成后，还应该根据夹具有关元件的配合性质及技术要求，再进行一次复核.这是确保产品（C）而必须进行的误差分析.A能够被夹紧 B加工质量 C定位 D加工9．镗床夹具又称为镗模，主要用于加工箱体或支座类零件上的精密孔和孔系。
