开题报告概述表学生姓名班级学号指导教师毕业设计(论文)题目万向节滑动叉的工艺规程及工装设计选题的目的和意义在工程机械和汽车的传动装置中，由于总体布置上的需要，都要用到万向传动装置。
它的功用主要是在两轴不同心或有一定夹角的轴间传递动力，在工作中相对位置不断发生变化的两轴间传递动力。
万向传动装置一般是由万向节和传动轴组成，有时还要有中间支承，主要用于以下一些位置：发动机前置后轮驱动汽车的变速器与驱动桥之间。
当变速器与驱动桥之间距离较远时，应将传动轴分成两段甚至多段，并加设中间支承。
万向节是实现变角度动力传递的机件，用于需要改变传动轴线方向的地方。
传动轴是万向传动装置的组成部分之一，这种轴一般长度较长，转速高；并且由于所连接的部件（如变速箱与驱动桥）间的相对位置经常变化，因而要求传动轴长度也要相应地有所变化，以保证正常运转，这就要用到滑动花键副。
滑动花键副由内、外花键组成，在工作时滑动副之间的伸缩运动来实现距离变化，用于传递长度的变化。
万向节滑动叉就是将万向节叉和滑动花键副的一部分组合起来，使其成为一个零件，其特征是该万向节滑动叉为采用管材制作的万向节叉与滑动套为一体的整体式结构，其端部呈叉形结构，并设有两个十字销孔，用于安装十字万向节；在管内设有内花键，这种呈整体式结构的滑动叉，不仅加工容易、成本低，而且强度高，故其使用寿命与传统的万向节叉滑动套合件相比，有了成倍的提高。
它的研究和使用可以简化万向传动装置的结构，也满足功能要求，因此对万向节滑动叉的研究有极大的实际意义。
国内外研究现状目前世界上对万向节滑动叉的研究还是比较成熟的，给汽车行业的飞速发展提供了一个很好的技术支撑。
十字轴式刚性万向节具有结构简单，传动效率高的优点，但在两轴夹角α不为零的情况下，不能传递等角速转动。
主要用于传递角度的变化，一般由突缘叉、十字轴带滚针轴承总成、万向节叉或滑动叉或花键轴叉、滚针轴承的轴向固定件等组成。
万向节叉是一个叉形零件，一般及存在的问题采用中碳钢或中碳合金钢的锻造件，也有采用中碳钢的精密铸造件。
摘要制造业是将可用资源、能源与信息技术通过制造过程，转化可供人们使用或利用的工业或生活消费品的行业。
人类的生产工具、消费产品、科研设备、武器装备等，没有哪一样能离开制造业，没有哪一样的进步能离开制造业的进步，这些产品都是由制造业提供的，可以说制造业是国民经济的装备部，是国民经济产业的核心，是工业的心脏，是国民经济和综合国力的支柱产业。
传统的制造业是建立在规模经济的基础上，靠企业规模、生产批量、产品结构和重复性的获得竞争优势的，它强调资源的有效利用，以低成本获得高资量和高效率。
其生产盈利是靠机器取代人力、复杂的专业加工代替人的技能来获得的，在此条件下，却难以满足市场对产品花色品种和交货期的要求。
随着消费多样化、经济全球化和贸易自由化、科技进步和信息社会的到来已国际社会对人类赖以生存的资源和环境的高度重视，都促使世界各国更加重视制造业的社会地位和作用，重新审视其生产方式，对制造业的发展提出了更高的要求和制约条件。
在知识经济时代，制造业面临着新的历史性发展机遇和更加严峻的挑战。
高速加工技术是一项先进的制造工艺，已成为切削加工的重要发展方向，在航空航天、汽车、模具等行业得到越来越广泛的应用，并逐渐向其它行业扩展。
推广应用高速切削加工技术，可以提高制造业的综合效益和竞争力。
研究和建立高速切削参数数据库，为生产企业提供迫切需要的高速切削加工数据，对推广高速切削加工技术具有非常重要的意义。
现在我国的机制制造业已经具有了相当雄厚的实力，为国民经济、国防和高科技提供了有力的支持，我过的机制制造业为汽车、火车、农业机械、火箭、宇宙飞船、飞机、电话、造船、计算机、家用电器、电子及通讯设备等行业提供了生产装备。
机械制造业是我国实现经济腾飞，提供高科技与国防实力的重要基础。
从机床生产能力可以看出一个国家的机械制造业生产水平。
我国能自主设计生产各种普通机床、重型机床以及各种精密的、高效率的数字控制的机床。
可以看出国产数控机床在质量和品种上都取得了较大的进步，市场上占有率逐步提高。
编号南京航空航天大学毕业设计题目基于UG的万向节滑动叉零件的工艺规程及工装设计学生姓名学号系部机电工程系专业机械工程及自动化班级指导教师二〇年月完整的毕设过程UG三维建模，包括零件，夹具各部分组件，夹具装配图，及装配动画。
（图中只截取部分）铣床、钻床夹具的CAD零件图及装配图这里贴上万向节滑动叉CAD零件图该毕设成果经过严格而完整的毕业答辩过程，并取得优秀。
南京航空航天大学本科毕业设计（论文）诚信承诺书本人郑重声明：所呈交的毕业设计（论文）（题目：基于UG的万向节滑动叉零件的工艺规程及工装设计）是本人在导师的指导下独立进行研究所取得的成果。
尽本人所知，除了毕业设计（论文）中特别加以标注引用的内容外，本毕业设计（论文）不包含任何其他个人或集体已经发表或撰写的成果作品。
作者签名：年月日（学号）：基于UG的万向节滑动叉零件的工艺规程及工装设计摘要万向节滑动叉主要用于在两个不同的心轴或有一定夹角的轴间传递动力，使用万向节滑动叉可以简化万向传动装置的结构，因此对于万向节滑动叉的研究具有深远的意义。
本次设计的主要内容就是制订万向节滑动叉的相关工艺规程，并设计其中的两套专用夹具，运用UG软件建立实体图并导出装配动画和爆炸图，导出二维图并应用CAD修改。
设计内容需要运用各方面的机械专业知识，是对我们学习成果的全面考察也是对专业软件应用熟练程度的一次考验，UG和CAD等专业软件的运用大大提高了设计者的工作效率，省去了手工绘图的麻烦，给设计过程带来了极大地方便。
总的来说本次设计是对四年专业知识学习的总结与提高，是一种知识层次的升华。
关键词：万向节，滑动叉，工艺，专用夹具The Process Procedures and Tooling Design of Universal Joint Sliding Fork Based on UGAbstractUniversal joint sliding fork is located in the top of the transmission shaft. The main use of it is transferring power between the two different heart shaft or the shaft that is having certain angle. The use of universal joint sliding fork may simplify the structure of universal transmission device, so it is important to make a research of it.The main purpose of research is improving the processing efficiency by making some process procedures. Due to the complexity of its structure, it needs the assistant of special jig during the processing process. So we need to design two special jigs that is used during the processing process. In the process of designing, we need to use some professional drawing software, such as UG or CAD. So the graduation design is not only the test for our professional knowledge, but also the investigation for our use of some software. Through the professional knowledge work out relevant process planning and design related fixture. Then we need to draw the fixture assembly drawings and explosion figure with UG, and using CAD modify 2d figure.Generally, the graduation design is an actual combat maneuvers for our abilities. It is important for us about the development of our future.Key words: gimbal ; sliding ;forks ;craft ;special ; fixture目录摘要 (i)Abstract .................................................................................................................................. i i 第一章引言................................................................................................................. -1 -1.1 概述 ....................................................................................................................... - 1 -1.2课题研究的方法和意义 ........................................................................................ - 1 -第二章机械加工工艺规程设计 .................................................................................... - 2 -2.1概述 ........................................................................................................................ - 2 -2.1.1 工艺规程的作用............................................................................................. - 2 -2.1.2 工艺规程的设计原则..................................................................................... - 2 -2.1.3 工艺规程设计所需原始材料......................................................................... - 2 -2.1.4 工艺规程设计的步骤及内容......................................................................... - 3 -2.2零件的分析 ............................................................................................................ - 3 -2.2.1 生产类型的确定............................................................................................. - 4 -2.2.2 零件的工艺分析............................................................................................. - 4 -2.2.3 毛坯的选择和设计......................................................................................... - 6 -2.3 工艺路线的拟定 ................................................................................................... - 7 -2.3.1定位基准的选择.............................................................................................. - 7 -2.3.2 表面加工方法和加工方案的选择................................................................. - 8 -2.3.3 制定工艺路线................................................................................................. - 8 -2.4机械加工余量及工艺尺寸 .................................................................................. - 10 -2.4.1 加工余量及工序尺寸的确定....................................................................... - 10 -2.4.2 确定切削用量及工时定额........................................................................... - 12 -第三章专用夹具设计 ................................................................................................ - 24 -3.1 概述 ..................................................................................................................... - 24 -3.1.1 机床夹具的分类........................................................................................... - 24 -3.1.2 机床夹具的作用........................................................................................... - 24 -3.1.3 专用机床夹具的组成................................................................................... - 25 -3.2 夹具设计的基本要求 ......................................................................................... - 25 -3.3 专用夹具的设计方法和步骤 ............................................................................. - 25 -3.4 铣床专用夹具设计 ............................................................................................. - 26 -3.4.1 铣床夹具的设计要点................................................................................... - 26 -3.4.2 定位方案....................................................................................................... - 26 -3.4.3定位基准的选择............................................................................................ - 27 -3.4.4 定位误差分析............................................................................................... - 27 -3.4.5 切削力及夹紧力计算................................................................................... - 28 -3.4.6 夹具与机床连接元件................................................................................... - 29 -3.4.7 对刀块........................................................................................................... - 29 -3.4.8 铣床夹具使用说明....................................................................................... - 29 -3.5 钻床专用夹具设计 ............................................................................................. - 30 -3.5.1 钻床专用夹具设计要点............................................................................... - 30 -3.5.2 定位方案....................................................................................................... - 31 -3.5.3 定位误差分析............................................................................................... - 31 -3.5.4 钻床专用夹具使用说明............................................................................... - 31 -第四章夹具辅助设计 ................................................................................................ - 33 -4.1 概述 ..................................................................................................................... - 33 -4.2 最终传动箱盖立体图的绘制 ............................................................................. - 33 -4.3 装配爆炸图 ......................................................................................................... - 33 -4.3.1 创建默认的爆炸图....................................................................................... - 33 -4.3.2 编辑爆炸图................................................................................................... - 33 -4.3.3 二套夹具的爆炸图....................................................................................... - 34 -4.4 装配动画设计 ................................................................................................... - 34 -4.4.1 简介............................................................................................................... - 34 -4.4.2 制作装配动画............................................................................................... - 34 -第五章总结与展望 ...................................................................................................... - 36 -参考文献 .................................................................................................................. - 37 -致谢 ...................................................................................................................... - 38 -附录 ............................................................................................................................ - 39 -第一章引言1.1概述机床夹具是零件在机床上加工时，用以装夹工件和引导刀具之间的一种工艺装备，现代夹具有很多种类：按使用机床分为车床、铣床夹具。

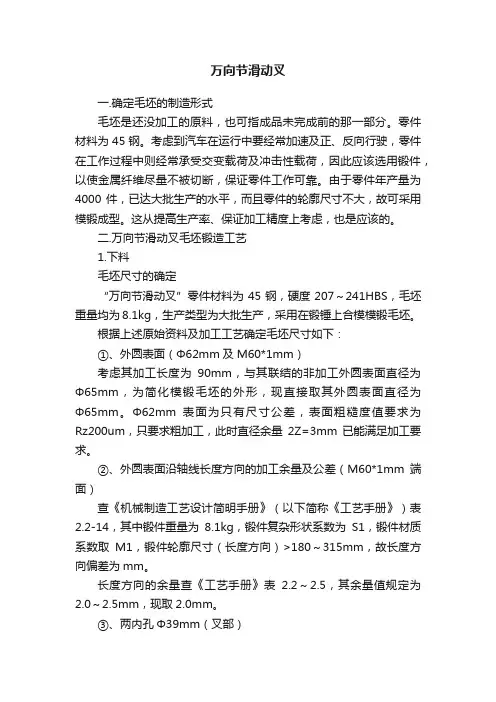

万向节滑动叉一.确定毛坯的制造形式毛坯是还没加工的原料，也可指成品未完成前的那一部分。
零件材料为45钢。
考虑到汽车在运行中要经常加速及正、反向行驶，零件在工作过程中则经常承受交变载荷及冲击性载荷，因此应该选用锻件，以使金属纤维尽量不被切断，保证零件工作可靠。
由于零件年产量为4000件，已达大批生产的水平，而且零件的轮廓尺寸不大，故可采用模锻成型。
这从提高生产率、保证加工精度上考虑，也是应该的。
二.万向节滑动叉毛坯锻造工艺1.下料毛坯尺寸的确定“万向节滑动叉”零件材料为45钢，硬度207～241HBS，毛坯重量均为8.1kg，生产类型为大批生产，采用在锻锤上合模模锻毛坯。
根据上述原始资料及加工工艺确定毛坯尺寸如下：①、外圆表面（Φ62mm及M60*1mm）考虑其加工长度为90mm，与其联结的非加工外圆表面直径为Φ65mm，为简化模锻毛坯的外形，现直接取其外圆表面直径为Φ65mm。
Φ62mm表面为只有尺寸公差，表面粗糙度值要求为Rz200um，只要求粗加工，此时直径余量2Z=3mm已能满足加工要求。
②、外圆表面沿轴线长度方向的加工余量及公差（M60*1mm端面）查《机械制造工艺设计简明手册》（以下简称《工艺手册》）表2.2-14，其中锻件重量为8.1kg，锻件复杂形状系数为S1，锻件材质系数取M1，锻件轮廓尺寸（长度方向）>180～315mm，故长度方向偏差为mm。
长度方向的余量查《工艺手册》表2.2～2.5，其余量值规定为2.0～2.5mm，现取2.0mm。
③、两内孔Φ39mm（叉部）毛坯为实心，不冲出孔。
两内孔精度要求界于IT7～IT8之间，参照《工艺手册》表2.3-9及表2.3-12确定工序尺寸及余量为：钻孔：Φ25mm钻孔：Φ37mm 2Z=12mm扩钻：Φ38.7mm 2Z=1.7mm精镗：Φ38.9mm 2Z=0.2mm细镗：Φ39mm 2Z=0.1mm④、花键孔要求花键孔为外径定心，故采用拉削加工。
关于的万向节滑动叉零件的机械加工工艺规程设计及夹具设计万向节滑动叉零件的机械加工工艺规程设计及夹具设计论文导读：本论文是一篇关于万向节滑动叉零件的机械加工工艺规程设计及夹具设计的优秀论文范文,对正在写有关于切削论文的写有一定的参考和指导作用,2.1定位基准的选择73.2.2制定工艺路线83.2.3工艺方案的比较93.3选用加工设备及刀具、量具103.4加工工序设计113.5切削功率的校核123.5.1工序2，车Φ60mm、Φ62mm外圆面，车M60mm的螺纹123.5.2工序3，钻、扩Φ43mm的孔，锪Φ50mm的沉头孔173.5.3工序4，拉内径为Φ43mm、外径为Φ50mm内花键203.5.4工序"万向节滑动叉"零件的机械加工工艺规程设计及夹具设计摘要汽车的基本组成有发动机、底盘、车身和电气设备四大部分组成。
本文主要研究的是万向节滑动叉，它位于汽车底盘传动系中的万向传动装置中，万向传动装置安装在变速器输出轴与驱动桥主减速器输入轴之间，通过十字轴与固定在后桥主动锥齿轮万向节相连。
万向节滑动叉的主要作用是支撑和传递动力，是万向传动装置中不可缺少的一部分。
通过本次对滑动叉零件及夹具的设计，使我更进一步了解滑动叉的作用、用途乃至汽车的结构性能和技术水平。
关键词：汽车；底盘；十字轴；万向节滑动叉；万向传动装置目录第一章前言1第二章"万向节滑动叉"零件的制造5第三章"万向节滑动叉"零件的机械加工工艺规程设计及夹具6设计63.1 零件分析63.1.1 零件的作用63.1.2 零件的工艺分析63.2 工艺规程设计73.2.1 定位基准的选择73.2.2 制定工艺路线83.2.3 工艺方案的比较93.3 选用加工设备及刀具、量具103.4 加工工序设计113.5 切削功率的校核123.5.1 工序2，车Φ60mm、Φ62mm外圆面，车M60mm的螺纹12 3.5.2 工序3，钻、扩Φ43mm的孔，锪Φ50mm的沉头孔17 3.5.3 工序4，拉内径为Φ43mm、外径为Φ50mm内花键203.5.4 工序5，铣Φ39mm孔外端面203.5.5 工序6，镗Φ39mm两孔213.6 专用夹具设计223.6.1 设计主旨223.6.2 夹具设计22第四章结论25万向节滑动叉零件的机械加工工艺规程设计及夹具设计论文导读：本论文是一篇关于万向节滑动叉零件的机械加工工艺规程设计及夹具设计的优秀论文范文,对正在写有关于切削论文的写有一定的参考和指导作用,宜采用正火处理。
课程设计报告题目：设计“万向节滑动叉”零件机械加工工艺规程及工艺装备姓名：专业:班级:学号:指导老师:2011年6月22日目录前言 (3)一、零件的工艺分析以及生产类型的确 (4)（一）零件的用途 (4)（二）零件的技术要求 (4)（三）审查零件的工艺性 (4)（四）确定零件的生产类型 (5)二、确定毛坯、绘制毛坯简图 (5)(一)选择毛坯 (5)（二）确定毛坯的尺寸公差和机械加工余量 (5)三、拟定拨叉工艺路线 (6)（一）定位基准的选择 (6)（二）表面加工方法的确定 (6)（三）加工阶段的划分 (7)(四）工序的集中与分散 (7)(五)工序顺序的安排 (7)（六）确定工艺路线 (8)四、机床设备及工艺装备的选用 (9)（一）机床设备的选用 (9)（二）工艺装备的选用 (9)五、加工余量、工序尺寸和公差的确定 (9)六、切削用量、时间定额的计算 (11)（一）切削用量的计算 (11)（二）时间定额的计算 (11)七、夹具的设计 (23)（一）问题的提出 (23)（二）夹具的设计 (23)八、课程设计总结 (24)参考文献 (25)前言“机械制造技术基础课程设计”是机械类专业重要的实践教学环节，旨在培养学生设计“机械加工工艺规程”和“机床卡具”的工程实践能力。
机械制造工艺规程课程设计是在我们完成了全部基础课、技术基础课、一部分专业课进行的。
大学两年半年来对机械相关知识学习的一次总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。
通过本次课程设计，我们应该得到下述几方面的锻炼：1、能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸的确定等问题，保证零件的加工质量。
2 、提高机械结构设计的能力。
通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。
万向节滑动叉的机械加工工艺规程及工装设计1. 引言万向节滑动叉是一种重要的机械传动部件，常用于汽车、船舶等各种机械设备中。
其主要功能是传递转动力矩，并允许在不同角度下进行转动，从而实现传动轴的连接。
为了确保万向节滑动叉的性能和可靠性，合理的机械加工工艺规程及工装设计非常重要。
本文将介绍万向节滑动叉的机械加工工艺规程及工装设计，包括材料选择、加工工艺流程、加工参数控制、工装设计等内容。
2. 材料选择万向节滑动叉通常使用高强度合金钢材料进行加工制造。
在选择材料时，需要考虑以下几个方面：•强度：选用具有较高强度的材料，以确保滑动叉的承载能力和使用寿命。
•耐磨性：由于滑动叉在工作时会受到较大的摩擦力和磨损，选用具有良好耐磨性的材料可以延长其使用寿命。
•加工性能：选用易于加工和热处理的材料，以提高加工效率和产品质量。
常用的材料包括40Cr、42CrMo等高强度合金钢。
3. 加工工艺流程万向节滑动叉的加工工艺流程一般包括以下几个步骤：3.1 钢材切割首先，使用切割机将选定的钢材切割成适当长度的坯料。
切割时需要确保切割面的平整度和尺寸精度。
3.2 热处理对切割后的钢材进行热处理，一般包括退火、淬火和回火。
热处理可以提高钢材的强度和耐磨性，同时还可以改善其内部组织结构。
3.3 粗加工粗加工主要包括车削、铣削等工艺。
通过粗加工可以将钢材加工成初步形状，并确保粗加工表面的光洁度和尺寸精度。
3.4 精加工精加工是对粗加工零件的进一步加工，包括镗削、磨削等工艺。
通过精加工可以提高滑动叉的加工精度和表面质量。
3.5 总成装配将经过精加工的零件进行总成装配，进行必要的调整和校核，确保滑动叉的装配精度和功能完好。
4. 加工参数控制在进行万向节滑动叉的机械加工过程中，需要合理控制加工参数，以确保产品的质量和工艺效率。
4.1 切削速度切削速度是指加工工具在单位时间内沿工件表面运动的线速度。
切削速度的选择要根据加工材料和工具的材料来确定，以避免刀具的磨损和工件表面的质量问题。
摘要万向节滑动叉位于传动轴的端部。
它的主要作用：一是传递扭矩，使汽车获得前进的动力；二是当汽车后桥钢板弹簧处在不同的状态时，由本零件可以调整传动轴的长短及其位置。
零件的两个叉头部位上有两个孔，用以安装滚针轴承并与十字轴相连，起万向联轴节的作用。
零件上的花键孔与传动轴端部的花键轴相配合，用于传递动力之用。
此次设计是在学完机械制造工艺学及机床夹具设计课程，并进行了生产实习的基础上完成的。
本设计主要编制该零件的机械加工工艺规程，并设计其中一道工序的专用夹具，并撰写设计说明书。
此次设计培养了我熟悉并运用有关手册、规范、图表等技术资料的能力。
进一步锻炼了我识图、制图、运算、编写技术文件和操作CAD等基本能力。
关键字：万向节滑动叉、工艺、专用夹具AbstractUniversal joint glide fork is located the drive shaft the nose.Its main function:One,the transmission torque,causes the automobile to obtain the advance the power;Two is when the automobile rear axle of car spring occupies the different condition,may adjust the drive shaft by this components the length and the position.In the components two jaw spot has two holes,with installs the needle bearing and is connected with the cross axle,plays the rotary shaft coupling role.On the components colored key hole and the drive shaft nose spline shaft coordinates,to use in transmitting using of the power.This design is in study the machine manufacture technology and the engine bed jig design curriculum,and carried on in the production practice foundation to complete.This design mainly establishes this components the machine-finishing technological process,and designs working procedure the unit clamp,and composes the design instruction booklet.This design trained me to be familiar with and to utilize related technical data and so on the handbook,standard,graph abilities.Further exercised me to know the chart,the charting,the operation,the compilation technology document and operates CAD and so on the basic capability.Keyword:Universal joint glide fork,craft,unit clamp.第一章零件的分析1．零件的作用放牌汽车底盘传动轴上的万向节滑动叉，它位于传动轴的端部。
河南工业职业技术学院《机械加工技术》课程设计指导书主编：杨峰张晓妍主审：吴长龙机械工程系机械制造教研室2008年9月第一节课程设计的目的和要求一、课程设计的目的机械加工技术课程设计是机械加工技术课程教学的一个不可或缺的辅助环节。
它是学生全面综合运用本课程及其有关先修课程的理论和实践知识进行加工工艺及夹具结构设计的一次重要实践。
它对于培养学生编制机械加工工艺规程和机床夹具设计的能力，为以后搞好毕业设计和到工厂从事工艺与夹具设计具有十分重要的意义。
本课程设计的目的在于：(1)培养学生综合运用机械制造工艺学及相关专业课程(工程材料与热处理、机械设计、互换性与测量技术、金属切削加工及装备等)的理论知识，结合金工实习、生产实习中学到的实践知识，独立地分析和解决机械加工工艺问题，初步具备设计中等复杂程度零件的工艺规程的能力。
(2)能根据被加工零件的技术要求，运用夹具设计的基本原理和方法，学会拟定夹具设计方案，完成夹具结构设计，初步具备设计保证加工质量的高效、省力、经济合理的专用夹具的能力。
(3)使学生熟悉和能够应用有关手册、标准、图表等技术资料，指导学生分析零件加工的技术要求和本企业具备的加工条件，掌握从事工艺设计的方法和步骤。
(4)进一步培养学生机械制图、设计计算、结构设计和编写技术文件等的基本技能。
(5)培养学生耐心细致、科学分析、周密思考、吃苦耐劳的良好习惯。
(6)培养学生解决工艺问题的能力，为学生今后进行毕业设计和去工厂从事工艺与夹具设计打下良好的基础。
二、课程设计的要求本课程设计要求就一个中等复杂程度的零件编制一套机械加工工艺规程，并撰写设计说明书。
设计编制工艺中教师指定一道工序的夹具。
学生应在教师的指导下，认真地、有计划地、独立按时完成设计任务。
学生对待自己的设计任务必须如同在工厂接受设计任务一样，对于自己所作的技术方案、数据选择和计算结果必须高度负责，注意理论与实践相结合，以期使整个设计在技术上是先进的、在经济上是合理的、在生产中是可行的。
毕业设计（论文）题目“万向节滑动差”零件的机械加工工艺规程及数控编设计程设计设计（论文）英文题目姓名专业年级指导教师职称提交日期答辩日期答辩委员会主任评阅人辽宁工程技术大学年月日辽宁工程技术大学教研室日期教研室主任辽宁工程技术大学教研室主任批准教研室日期签名毕业设计任务书发给学生______________1．设计题目及专题：______________________________________________ 2．学生提交设计期限：自___月___日开始至___月___日完成3．设计所用原始资料：________________________________________________ ____________________________________________________________________ 4．设计的主要章节：__________________________________________________ ____________________________________________________________________ 5．图表目录（必须完成的图）：_________________________________________ ____________________________________________________________________ 6．设计答疑人7．发题日期：二O_____年____月____日指导人（签名）：__________________学生（签名）：__________________指导人：（签字）年月日辽宁工程技术大学评阅人：（签字）评阅人所在单位：评阅日期：年月日序 言机械制造工艺及数控编程毕业设计是在我们学完了大学的全部课程之后进行的。
这是对我们大学知识和技能的一次综合检验，也是一次理论联系实际的训练，因此，它在我们三年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次毕业设计对自己未来将从事的工作进行一次适应性的训练，希望在设计中能锻炼自己分析问题、解决问题的能力，为自己今后参加工作和进一步深入学习打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，希望各位老师给予指教。
一、零件机械加工工艺设计设计原始资料：指导教师给定零件一件，生产纲领为大批量生产。
要求绘制零件图，对零件的作用和工艺进行分析，确定毛坯的类型，选择基准面，制定工艺路线，确定切削用量，设计工艺装备，编写数控加工程序等。
1.零件的作用题目所给定的零件是解放牌汽车底盘传动轴上的万向节滑动叉，它位于传动轴的端部。
主要作用一是传递扭矩，使汽车获得前进的动力，二是当汽车后桥钢板弹簧处在不同的状态时，由本零件可以调整传动轴的长短及其位置。
零件的两个叉头部位上有二个mm 027.0010.039+-φ的孔，用以安装滚针轴承并与十字轴相连，起万向联轴节的作用。
零件φ65mm 外圆内为φ50mm 花键孔与传动轴端部的花键轴相配合，用于传递动力之用。
2. 绘制零件图通过对零件作用的分析，对零件进行测绘，并查阅有关标准将测绘结果绘制成零件图（见附图）。
3.零件的工艺分析万向节滑动叉这个零件从零件图上可以看出，它一共有两组加工表面，而这二组加工表面之间有一定的位置要求，现将这二组加工表面分述如下：（1）以φ39mm 孔为中心的加工表面这一组加工表面包括：二个mm 027.0010.039+-φ的孔及其倒角，尺寸为mm 007.0118-与二个mm 027.0010.039+-φ的孔相垂直的平面，还有在平面上的四个Ｍ８螺孔。
其中，主要加工表面为mm 027.0010.039+-φ的二个孔，这是用来装配滚针轴承以便安装十字轴的。
（2）以φ50mm 花键孔为中心的加工表面这组加工表面包括：φ50mm 十六齿方齿花键孔，φ55mm 阶梯孔，以及φ65mm 的外圆表面和Ｍ60×1的外螺纹表面。
这两组加工表面之间有着一定的位置要求，主要是：1) mm 05.0050+φ的花键孔与mm 027.0010.039+-φ二孔中心联线的垂直度公差为0.20:100；2) φ39mmm 二孔外端面对φ39mm 孔垂直度公差为0.1mm ；3) mm 05.0050+φ花键槽宽中心线与φ39mm 中心线偏转角度公差为2°。
由以上分析可知，对于这二组加工表面而言，我们可以先加工其中—组表面，然后借助于专用夹具进另一组表面的加工，并且保证它的之间的位置精度要求。
4.确定毛坯的类型零件材料为45钢，考虑到汽车在运行中经常加速及正、反向行驶，故零件在工作过程中经常承受变及冲击性载荷，因此应该选用锻件，以便使金属纤维尽量不被切断，保证零件工作可靠。
由于零件年产量为4000件，已达成批生产的水平，而且零件的轮廓尺寸不大，可以采用模锻成型，这从提高生产率，保证加工精度上考虑，也是应该的。
5.基面的选择基面选择是工艺规程设计中的重要工作之一，基面选择的正确与合理，可以使加工质量得到保证，生产率得以提高。
否则，不但使加工工艺过程中的问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。
粗基准的选择：对像万向节滑动叉这样的零件来说，选择好粗准是至关重要的。
对于一般的轴类零件而言，以外圆作为粗基准是完全合理的。
但对本零件来说，如果以mm 65φ的叉部外形做粗基准，按照有关粗基准（四点定位），则可能造成这一组内外圆柱表面与零件工表面不对称，按照有关粗基准的选择原则（即当零件有不加工表面时，应以加工表面要求相对位置精度较高的不加工表面做为粗基准），现选取叉部二个027.001.039+-φ孔的不加工外轮廓表面做为粗基准，利用一组共二个短V 形块支承这二个027.001.039+-φ的外轮廓做主要定位面，以消除y 、y 、x 、x四个自由度，再用一对自动定心卡爪，夹持在mm 65φ外圆柱面上，用以消除z 、z二个自由度，达到完全定位。
对于精基准而言，主要应该考虑基准重合的问题，当设计基准与工序基准不重合时，应该进行尺寸换算。
6.制定工艺路线制定订工艺咯线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能用工夹具，并尽量使工序集中来提高生产率。
除此以外，还应当考虑经济效果，以便使生产成本尽量下降。
（1）工艺路线方案一工序I 车外圆mm 62φ，mm 60φ，车螺纹M60×1mm 。
工序II 两次钻孔并扩钻花键底孔mm 43φ，镗止口mm 55φ。
工序III 倒角︒⨯605。
工序IV 钻81''Z 底孔。
工序V 拉花键孔。
工序VI 粗铣mm 39φ二孔端面。
工序VII 精铣mm 39φ二孔端面。
工序VIII 钻、扩、粗铰、精铰二个mm 39φ孔到图纸尺寸并锪倒角︒⨯452。
工序IX 钻M8mm 底孔mm 7.6φ，倒角︒120。
工序X 攻螺纹M8mm ，81''Z 。
工序XI 冲箭头。
（2）工艺路线方案二工序II 精铣mm 39φ二孔端面。
工序III 钻mm 39φ二孔（不到尺寸）。
工序IV 镗mm 39φ二孔（不到尺寸）。
工序V 精镗mm 39φ二孔，倒角︒⨯452。
工序VI 车外圆mm 62φ，mm 60φ，车螺纹M60×1mm 。
工序VII 钻、镗孔mm 43φ，并镗止口mm 55φ。
工序VIII 倒角︒⨯605。
工序IX 钻81''Z 底孔。
工序X 拉花键孔。
工序XI 钻M8mm 螺纹的底孔mm 7.6φ孔，倒角︒120。
工序XII 攻螺纹M8mm ，1''Z 。
工序XIII 冲箭头。
工序XIV 检查。
（3）工艺方案的比较与分析上述两个工艺方案的特点在于：方案一是先加工以花键好为中心的一组表面，然后再以此二孔为基面加工mm 39φ二孔；而方案二则与此相反，先是加工mm 39φ孔，然后再以此二孔为基准加工花键孔及其外表面。
两相比较，可以看出，先加工花键孔后再以花键孔定位加工mm 39φ两孔，这时的位置精度较易保证，并且定位及装夹等都比较方便。
但方案一中的工序III 虽然代替了方案二中的工序III 、 IV 、 V ，减少了装夹次数，但在一道工序中要完成这么多工作，除了可以选用专门设计的组合机床（但在成批生产时，在以保证加工精度的情况下应尽量不选用专用组合机床）以外，只能选用六角车床，利用六角头进行加工。
而六角车床目前大多适用于粗加工，用来在此处加工mm 39φ二孔是不合适的，因此决定将方案二中的工序III 、 IV 、V 移入方案一，改为二道工序加工，具体工艺过和如下：工序I 车外圆mm 62φ，mm 60φ，车螺纹M60×1mm 。
粗基准的选择如前所述。
工序II 二次钻孔并扩钻花键底孔mm 43φ，镗止口mm 55φ，以mm 62φ外圆为定位基准。
工序III 倒角︒⨯605。
工序镗IV 钻81''Z 锥螺纹底孔。
工序V 拉花键。
工序VI 粗铣mm 39φ二孔端面，以花键孔及其端面为基准。
工序VIII 钻孔二次并扩孔mm 39φ。
工序IX 粗镗并精mm 39φ二孔，倒角︒⨯452，以上工序VII 、VIII 、IX 的定位基准均与工序VI 相同。
工序X 钻M8mm 螺纹底孔，倒角︒120。
工序XI 攻丝M8mm ，81''Z 。
工序XII 冲箭头。
工序XIII 检查。
以上加工方案大到看来还是合理的，但通过仔细考虑零件的技术要求以及可能采取的加工手段之后，就会发现仍有问题，主要表现在mm 39φ两面三刀个孔及其端面加工要求上。
图纸规定：mm 39φ二孔中心线应与mm 55φ花键垂直，垂直度公差为0.20∶100；mm 39φ二孔与其外端面应垂直，垂直度公差为0.1mm 。
由此可以看出：因为mm 39φ二孔的中心线要求与mm 55φ花键孔中心线相垂直，因此，加工及测量mm 39φ孔时应以花键孔为基准。
这样做，能保证设计基准与工艺基准相重合，在上述工艺路线制订中也是这样做了的。
同理，mm 39φ二孔与其外端面的垂直度（0.1mm ）的技术要求在加工与测量时也应遵寻上述原则。
但在已制订的工艺咯线中却没有这样做：mm 39φ孔加工时，以mm 55φ花键孔定位（这是正确的）；而mm 39φ孔的外端面加工时，也是以mm 55φ花键妃定位。
这样做，从装夹上看似是而非乎比较方便，但却违反了基准重合的原则，造成了不必要的基准不重合误差。
具体来说，当mm 39φ二孔的外端面以花键妃为基准加工时，如果两个端面与花键妃中心线已保证绝对平行的话（这是很难的），那么由于mm 39φ二孔中心线与花键孔仍有0.20∶100的垂直度公差，则mm 39φ与其外端面的垂直度误差就会很大，甚至会造成超差而报废，这就是由于基准不重合面造成的恶果。
