下载文档原格式
[单选题]1.长期处于潮湿（江南博哥）和严寒环境中的混凝土，应掺用（）。
A.防水剂B.早强剂C.防冻剂D.引气剂或引气减水剂参考答案：D参考解析：引气剂主要应用于具有较高抗渗和抗冻要求的混凝土工程或贫混凝土，提高混凝土耐久性，也可用来改善泵送性。
[单选题]2.某防坡堤工程水下结构段浇筑不分散混凝土，宜加入哪种外加剂（）。
A.防水剂B.早强剂C.防冻剂D.絮凝剂参考答案：D参考解析：絮凝剂主要用以提高混凝土的黏聚性和保水性，使混凝土即使受到水的冲刷，水泥和集料也不离析分散。
因此，这种混凝土又称为抗冲刷混凝土或水下不分散混凝土，适用于水下施工。
[单选题]3.阻锈剂的盐水浸烘试验应进行（）次浸烘循环。
A.2B.4C.6D.8参考答案：D参考解析：试验结果：分析浸烘8次后，掺阻锈剂比未掺阻锈剂的混凝土试件中钢筋腐蚀失重率减少40％以上的为合格。
[单选题]4.混凝土减水率测定，三批试验结果分别为7％、10％、13％，则最终减水率应为（）。
A.7％B.10％C.13％D.批实验结果无效参考答案：D参考解析：平均值（7％＋10％＋13％）/3＝10％，最小值7％与平均值相差3％，最大值13％与平均值相差3％，因标准要求不允许超过平均值的15％，否则应当试验结果无效，重新试验，那么平均值10％×15％＝1.5％，目前最小值、最大值与平均值之差均超过1.5％，所以选择D。
[单选题]5.海水环境中钢筋混凝土和预应力混凝土采用的外加剂氯离子含量不宜大于（）。
A.0.01％B.0.02％C.0.03％D.0.05％参考答案：B参考解析：JTJ 275《海港工程混凝土结构防腐蚀技术规范》P11页5.1.6.2规定：外加剂对混凝土的性能无不利影响，其氯离子含量不宜大于水泥质量的0.02％。
[单选题]6.高性能减水剂的减水率应不小于（）％。
A.25B.14C.10D.8参考答案：A参考解析：高性能混凝土采用高效减水剂：（1）减水率不小于25％；（2）与水泥匹配；（3）坍落度损失小。

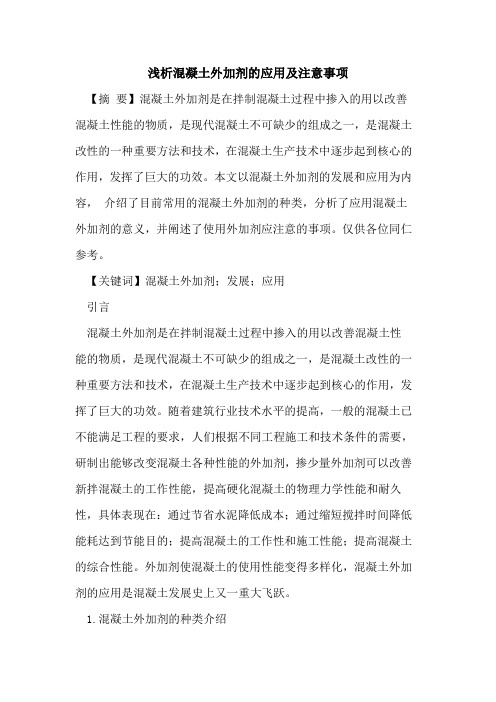

浅析混凝土外加剂的应用及注意事项【摘要】混凝土外加剂是在拌制混凝土过程中掺入的用以改善混凝土性能的物质，是现代混凝土不可缺少的组成之一，是混凝土改性的一种重要方法和技术，在混凝土生产技术中逐步起到核心的作用，发挥了巨大的功效。
本文以混凝土外加剂的发展和应用为内容，介绍了目前常用的混凝土外加剂的种类，分析了应用混凝土外加剂的意义，并阐述了使用外加剂应注意的事项。
仅供各位同仁参考。
【关键词】混凝土外加剂；发展；应用引言混凝土外加剂是在拌制混凝土过程中掺入的用以改善混凝土性能的物质，是现代混凝土不可缺少的组成之一，是混凝土改性的一种重要方法和技术，在混凝土生产技术中逐步起到核心的作用，发挥了巨大的功效。
随着建筑行业技术水平的提高，一般的混凝土已不能满足工程的要求，人们根据不同工程施工和技术条件的需要，研制出能够改变混凝土各种性能的外加剂，掺少量外加剂可以改善新拌混凝土的工作性能，提高硬化混凝土的物理力学性能和耐久性，具体表现在：通过节省水泥降低成本；通过缩短搅拌时间降低能耗达到节能目的；提高混凝土的工作性和施工性能；提高混凝土的综合性能。
外加剂使混凝土的使用性能变得多样化，混凝土外加剂的应用是混凝土发展史上又一重大飞跃。
1.混凝土外加剂的种类介绍混凝土外加剂按其主要功能分为六类：（1）改善新拌混凝土流动性的外加剂。
主要包括各种减水剂、引气剂、灌浆剂、泵送剂等。
（2）调节混凝土凝结时间和硬化性能的外加剂。
主要包括缓凝剂、促凝剂、早强剂等。
（3）调节混凝土含气量的外加剂。
主要包括引气剂、加气剂、发泡剂等。
（4）增强混凝土物理力学性能的外加剂。
主要包括引气剂、防水剂、防冻剂、灌浆剂、膨胀剂等。
2.混凝土外加剂在使用过程中应注意的事项2.1混凝土外加剂的品种选择几乎各种混凝土都可以掺用外加剂，但必须根据工程需要、施工条件和施工工艺等选择合适的外加剂。
如一般混凝土主要采用普通减水剂，早强、高强混凝土采用高效减水剂，气温高时，掺用引气性大的减水剂或缓凝减水剂，气温低时，一般不用单一引气型减水剂，多用复合早强减水剂，为了提高混凝土的和易性，采用防水剂，高层建筑采用泵送混凝土时应使用泵送剂等，为了发挥各种外加剂的特点，不宜互为代用，如将高效减水剂作普通减水剂用，普通减水剂当早强减水剂用都是不合适的。

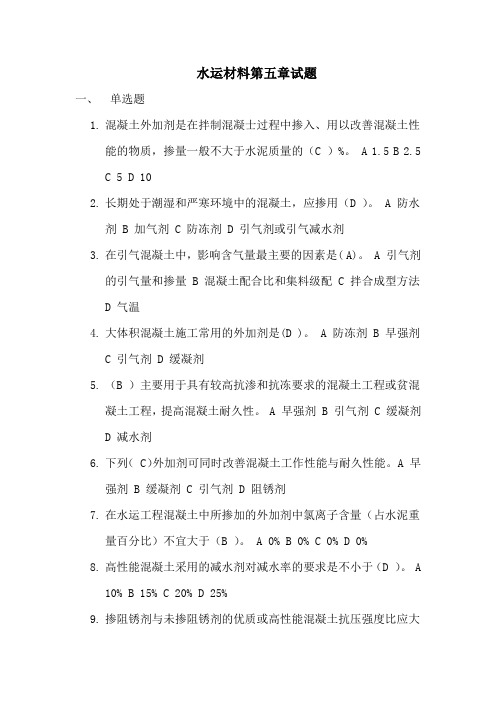

水运材料第五章试题一、单选题1.混凝土外加剂是在拌制混凝士过程中掺入、用以改善混凝土性能的物质，掺量一般不大于水泥质量的（C ）%。
A 1.5 B 2.5C 5D 102.长期处于潮湿和严寒环境中的混凝土，应掺用（D ）。
A 防水剂 B 加气剂 C 防冻剂 D 引气剂或引气减水剂3.在引气混凝土中，影响含气量最主要的因素是( A)。
A 引气剂的引气量和掺量 B 混凝土配合比和集料级配 C 拌合成型方法D 气温4.大体积混凝土施工常用的外加剂是(D )。
A 防冻剂 B 早强剂C 引气剂D 缓凝剂5.（B ）主要用于具有较高抗渗和抗冻要求的混凝土工程或贫混凝土工程，提高混凝土耐久性。
A 早强剂 B 引气剂 C 缓凝剂D 减水剂6.下列（ C）外加剂可同时改善混凝土工作性能与耐久性能。
A 早强剂 B 缓凝剂 C 引气剂 D 阻锈剂7.在水运工程混凝土中所掺加的外加剂中氯离子含量（占水泥重量百分比）不宜大于（B ）。
A 0% B 0% C 0% D 0%8.高性能混凝土采用的减水剂对减水率的要求是不小于（D ）。
A10% B 15% C 20% D 25%9.掺阻锈剂与未掺阻锈剂的优质或高性能混凝土抗压强度比应大于（C ）。
A 80% B 85% C 90% D 100%10.掺阻锈剂与未掺阻锈剂的水泥初凝时间差和终凝时间差均在（D ）。
A ±30min B ±40min C ±45min D ±60min11.当掺量小于1%时，减水剂应以（C ）为一批。
A 10t B 20t C50t D 100t12.掺量大于1%的混凝土减水剂，以同一厂家的同品种、同一批号，每( )为一批；掺量小于1%的，每(D )为一批。
A 50吨、20吨 B 60吨、30吨 C 80吨、40吨 D 100吨、50吨13.外加剂留样的保存时间规定是（B ）。
A 3个月 B 6个月 C 12个月 D 没有规定14.根据《混凝土外加剂》（GB 8076—2008）,每一批号取样量不少于（B ）t水泥所需用的外加剂量。

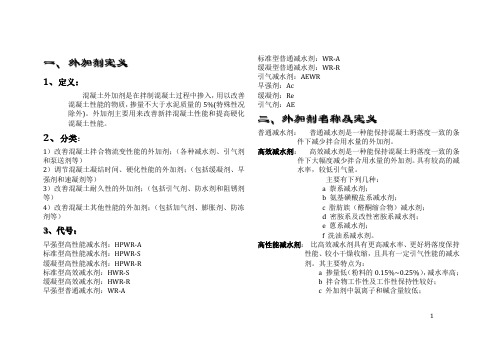

一、外加剂定义1、定义：混凝土外加剂是在拌制混凝土过程中掺入，用以改善混凝土性能的物质，掺量不大于水泥质量的5%(特殊性况除外)。
外加剂主要用来改善新拌混凝土性能和提高硬化混凝土性能。
2、分类：1）改善混凝土拌合物流变性能的外加剂；（各种减水剂、引气剂和泵送剂等）2）调节混凝土凝结时间、硬化性能的外加剂；（包括缓凝剂、早强剂和速凝剂等）3）改善混凝土耐久性的外加剂；（包括引气剂、防水剂和阻锈剂等）4）改善混凝土其他性能的外加剂；（包括加气剂、膨胀剂、防冻剂等）3、代号：早强型高性能减水剂：HPWR-A标准型高性能减水剂：HPWR-S缓凝型高性能减水剂：HPWR-R标准型高效减水剂：HWR-S缓凝型高效减水剂：HWR-R早强型普通减水剂：WR-A 标准型普通减水剂：WR-A缓凝型普通减水剂：WR-R引气减水剂：AEWR早强剂：Ac缓凝剂：Re引气剂：AE二、外加剂名称及定义普通减水剂：普通减水剂是一种能保持混凝土坍落度一致的条件下减少拌合用水量的外加剂。
高效减水剂：高效减水剂是一种能保持混凝土坍落度一致的条件下大幅度减少拌合用水量的外加剂。
具有较高的减水率，较低引气量。
主要有下列几种：a 萘系减水剂；b 氨基磺酸盐系减水剂；c 脂肪族（醛酮缩合物）减水剂；d 密胺系及改性密胺系减水剂；e 蒽系减水剂；f 洗油系减水剂。
高性能减水剂：比高效减水剂具有更高减水率、更好坍落度保持性能、较小干燥收缩，且具有一定引气性能的减水剂。
其主要特点为：a 掺量低（粉料的0.15%~0.25%），减水率高；b 拌合物工作性及工作性保持性较好；c 外加剂中氯离子和碱含量较低；1d 用其配置的混凝土收缩率较小，可改善混凝土的体积稳定性和耐久性；e 对水泥的适应性较好；f 生产和使用过程中不污染环境。
早强剂：早强剂是一种加速混凝土早期强度发展的外加剂。
缓凝剂：缓凝剂是一种延长混凝土凝结时间的外加剂。
其主要种类有：a 糖类及碳水化合物，如淀粉纤维素的衍生物等；b 颈基羧酸，如柠檬酸酒石酸葡萄糖酸以及其盐类；e 可溶硼酸盐和磷酸盐等。
水泥混凝土聚合物外加剂研究进展水泥混凝土外加剂是一种在混凝土搅拌过程中掺人，用以改善混凝土性能的物质，其掺量一般不于水泥质量的5%(特殊情况除外)[1]。
它是现代高性能混凝土不可缺少的组分之一，是混凝土改性的一种重要技术和方法。
掺少量外加剂既可显著改善新拌混凝土、砂浆、水泥浆的性能(不增加用水量提高和易性，调节凝结时间，减小泌水和离析，改善渗透性和可泵性，减小坍落度损失率等)，又可改善硬化混凝土、砂浆、水泥浆的性能(延缓或减小水化热，加速早期强度的增长，提高抗压、抗弯或抗拉强度，提高防冻性、防渗性和防锈性，增强抗干缩、抗碱集料反应的能力等)[2]。
混凝土外加剂按其主要功能可分为四类:(1)调节或改善混凝土拌和物流变性能的外加剂；(2)调节混凝土凝结时间、硬化性能的外加剂；(3)改善混凝土耐久性的外加剂；(4)改善混凝土其它性能的外加剂。
按化学组成可分为三类:(1)无机化合物外加剂；(2)有机化合物外加剂包括小分子有机物和聚合物表面活性剂；(3)有机物和无机物复合外加剂[3]。
本文仅就聚合物类混凝土外加剂进行分类综述。
1 水泥混凝土聚合物外加剂水泥混凝土外加剂中，聚合物表面活性剂占有极其重要的作用。
它们是有一定的相对分子质量范围的、可溶于水的、离子型或非离子型的碳链或杂链的聚合物，可明显分为亲水部分和疏水部分。
它们中的绝多数对水泥具有分散作用，因而常用作混凝土减水剂。
1.1 普通减水剂普通减水剂是在混凝土水灰比不变的情况下能提高和易性；或相同和易性时可降低混凝土用水量并能提高水泥石强度的外加剂。
普通减水刘基本效能是:减水率于5%(一般小于10%)；3天、7天的抗压强度提高10%以上，28天抗压强度提高5%以上。
早在本世纪30年代初，美国就已使用亚硫酸盐纸浆废液制备木质素磺酸盐作为混凝土减水剂。
40年代和50年代，与木质素系减水剂具有同等效果的各种普通减水剂的开发和研究工作已开始发展起来。
根据文献资料检索，到目前为止，常见的用做普通减水剂的聚合物有:(1)木质素磺酸盐及其改性物[4～7]。
材料中有害物质限量培训考核试卷姓名：科室：分数：一、填空题（每空2分，共20分）1、混凝土外加剂中释放氨的量≤0.10%（质量分数）。
2、《建筑材料放射性核素限量》GB6566中建筑材料分为建筑主体材料和装饰装修材料。
3、低本底多道r能谱仪最佳使用条件温度（23±2）℃，相对湿度不大于90%。
4、GB18583-2008中规定，检测室内装饰装修材料胶粘剂中有害物质，其取样应在同一批产品中随机抽取 3 份样品，每份不小于0.5 kg。
5、GB18582-2008中规定，内墙涂料中甲醛限量值为≤100mg/kg。
6、气候箱法测甲醛释放量时，试件的尺寸应为长l=（500±5）mm，宽b=（500±5）mm。
二、名词解释（每个10分，共40分）1、混凝土外加剂：在拌制混凝土过程中掺入，用以改善混凝土性能的物质。
2、放射性比活度：物质中的某种核素放射性活度与该物质的质量之比值。
3、建筑主体材料：用于建造建筑物主体工程所使用的建筑材料。
4、装饰装修材料：用于建筑物室内、外饰面用的建筑材料。
三、简单题（每题20分，共40分）1、在试验过程中，气候箱内条件应控制哪些？答案：1、温度：（23±0.5）℃；2、相对湿度：（50±3）%；3、承载率：（1.0±0.02）m2/m3；4、空气置换率：（1.0±0.05）h；5、试件表面空气流速：0.1m/s~0.3m/s。
2、乙酰丙酮分光光度法测胶粘剂中游离甲醛含量的原理是什么？答：水基型胶粘剂用水溶解，而溶剂型胶粘剂先用乙酸乙酯溶解后，再加水溶解。
将溶解于水中的游离甲醛随水蒸出。
在pH=6的乙酸-乙酸铵缓冲溶液中，馏出液中甲醛与乙酰丙酮作用，在沸水浴条件下迅速生成稳定的黄色化合物，冷却后在415nm处测其吸光度。
根据标准曲线，计算试样中游离甲醛含量。
[单（江南博哥）选题]1.《水运工程混凝土施工规范》在所掺用的外加剂中，以胶凝材料质量百分计的氯离子含量不宜大于（）%。
A.0.01B.0.02C.0.03D.0.05参考答案：B参考解析：《水运工程混凝土施工规范》在所掺用的外加剂中，以胶凝材料质量百分计的氯离子含量不宜大于0.02%。
[单选题]2.《水运工程混凝土施工规范》采用三乙醇胺作早强剂时，掺量不得大于水泥用量的（）%。
A.0.01B.0.02C.0.03D.0.05参考答案：D参考解析：《水运工程混凝土施工规范》采用三乙醇胺作早强剂时，掺量不得大于水泥用量的0.05%。
[单选题]3.《水运工程大体积混凝土温度裂缝控制技术规程》掺外加剂混凝土28天收缩率比不应大于（）%。
A.100B.105C.115D.125参考答案：D参考解析：《水运工程大体积混凝土温度裂缝控制技术规程》掺外加剂混凝土28天收缩率比不应大于125%。
[单选题]4.长期处于潮湿和严寒环境中的混凝土，应掺用（）。
A.防水剂B.早强剂C.防冻剂D.引气剂或引气型减水剂参考答案：D参考解析：引气剂主要应用于具有较高抗渗和抗冻要求的混凝土工程或贫混凝土，提高混凝土耐久性，也可以改善泵送性。
[单选题]5.某防坡堤工程水下结构段浇筑不分散混凝土，宜加入（）。
A.防水剂B.早强剂C.防冻剂D.絮凝剂参考答案：D参考解析：絮凝剂主要提高混凝土的凝聚性和保水性，使混凝土即使收到水的冲刷，水泥和集料也不易分散。
适用于水下施工。
[单选题]6.《水运工程质量检验标准》中规定引气剂以同一厂家，每（）为1批。
A.3B.4C.5D.10参考答案：C参考解析：《水运工程质量检验标准》中规定引气剂以同一厂家，每5为1批。
对于松香热聚物型引气剂每1吨为1批，不足1吨也按1批计。
[单选题]7.《水运工程质量检验标准》中规定减水剂以同一厂家掺量大于1%同品种、同一批号，每（）为1批。
A.20B.50C.60D.100参考答案：D参考解析：《水运工程质量检验标准》中规定减水剂以同一厂家掺量大于1%同品种、同一批号，每100为1批，不足100吨也按1批计。
1、定义：混凝土外加剂是在拌制混凝土过程中掺入，用以改善混凝土性能的物质，掺量不大于水泥质量的5%(特殊性况除外)。
外加剂主要用来改善新拌混凝土性能和提高硬化混凝土性能。
2、分类：1）改善混凝土拌合物流变性能的外加剂；（各种减水剂、引气剂和泵送剂等）2）调节混凝土凝结时间、硬化性能的外加剂；（包括缓凝剂、早强剂和速凝剂等）3）改善混凝土耐久性的外加剂；（包括引气剂、防水剂和阻锈剂等）4）改善混凝土其他性能的外加剂；（包括加气剂、膨胀剂、防冻剂等）、代号：早强型高性能减水剂：HPWR-A标准型高性能减水剂：HPWR-S缓凝型高性能减水剂：HPWR-R标准型高效减水剂：HWR-S缓凝型高效减水剂：HWR-R早强型普通减水剂：WR-A 标准型普通减水剂：WR-A缓凝型普通减水剂：WR-R引气减水剂：AEWR早强剂：Ac缓凝剂：Re引气剂：AE普通减水剂：普通减水剂是一种能保持混凝土坍落度一致的条件下减少拌合用水量的外加剂。
高效减水剂：高效减水剂是一种能保持混凝土坍落度一致的条件下大幅度减少拌合用水量的外加剂。
具有较高的减水率，较低引气量。
主要有下列几种：a 萘系减水剂；b 氨基磺酸盐系减水剂；c 脂肪族（醛酮缩合物）减水剂；d 密胺系及改性密胺系减水剂；e 蒽系减水剂；f 洗油系减水剂。
高性能减水剂：比高效减水剂具有更高减水率、更好坍落度保持性能、较小干燥收缩，且具有一定引气性能的减水剂。
其主要特点为：a 掺量低（粉料的0.15%~0.25%），减水率高；b 拌合物工作性及工作性保持性较好；c 外加剂中氯离子和碱含量较低；d 用其配置的混凝土收缩率较小，可改善混凝土的体积稳定性和耐久性；e 对水泥的适应性较好；f 生产和使用过程中不污染环境。
早强剂：早强剂是一种加速混凝土早期强度发展的外加剂。
缓凝剂：缓凝剂是一种延长混凝土凝结时间的外加剂。
其主要种类有：a 糖类及碳水化合物，如淀粉纤维素的衍生物等；b 颈基羧酸，如柠檬酸酒石酸葡萄糖酸以及其盐类；e 可溶硼酸盐和磷酸盐等。
混凝土外加剂在拌制混凝土过程中掺入用以改善混凝土性能的物质集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]

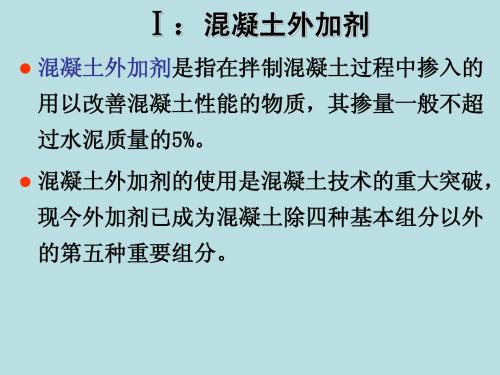

混凝土外加剂是在搅拌混凝土过程中掺入，占水泥质量5%以下的，能显着改善混凝土性能的化学物质，在混凝土中掺入外加剂，具有投资少、见效快、技术经济效益显着的特点。
随着科学技术的不断进步，外加剂已越来越多地得到应用，外加剂已成为混凝土除4种基本组分以外的第5种重要组分。
请大家总结国内外各种混凝土外加剂种类以及各种外加剂的特性、适用范围。
答：主要分为四类：
改善混凝土拌合物流变性能的外加剂，包括各种减水剂、引气剂和泵送剂等
调节混凝土凝结时间、硬化性能的外加剂，包括缓凝剂、早强剂和速凝剂等
改善混凝土耐久性的外加剂，包括引气剂、和阻锈剂等
改善混凝土其他性能的外加剂，包括加气剂、膨胀剂、防冻剂、着色剂、防水剂和泵送剂等。
1.减水剂如聚羧酸系高效减水剂的合成原料：
不饱和酸：马来酸、马来酸酐和丙烯酸、甲基丙烯酸等；聚链烯基大单体；聚链烯基烃、醚、醇等；聚苯乙烯磺酸盐或酯；（甲基）丙烯酸盐、酯、苯二酚、丙烯酰胺等。
聚羧酸系高效减水剂的合成方法
可聚合单体直接共聚：先制备具有聚合活性的大单体（通常为甲氧基聚氧乙烯甲基丙烯酸酯），然后将一定配比的单体混合在一起直接采用溶液聚合而得成品。
聚合后功能化法：该方法主要是利用现有的聚合物进行改性，一般是采用已知分子量的聚羧酸，在催化剂的作用下与聚醚在较高温度下通过酯化反应进行接枝，但这种方法也存在很大的问题：现成的聚羧酸产品种类和规格有限，调整其组成和分子量比较困难；聚羧酸和聚醚的相容性不好，酯化实际操作困难，另外，随着酯化的不断进行，水分不断逸出，会出现相分离。
原位聚合与接枝：该方法以聚醚作为羧酸类不饱和单体的反应介质。
该反应集聚合与酯化于一体，避免了聚羧酸与聚醚相容性不好的问题。
工艺简单，生产成本较低，缺点是分子设计比较困难。
2.引气剂：分为松香皂及松香热聚物，烷基苯磺酸钠，脂肪醇硫酸钠，OP乳化剂，皂角粉五种。
绝大部分引气剂为松香衍生物及各类硫磺盐，如烷基磺酸钠，烷基苯磺酸钠。
3.缓凝剂：有木质素磺酸盐及其衍生物，磺化丹宁、磺化栲胶、丹宁酸钠、纤维素衍生物、羟基羧酸及其盐类、酒石酸及其盐、糖类缓凝剂、有机膦
4.早强剂：氯盐早强剂，硫酸盐早强剂，硝酸盐亚硝酸盐早强剂，有机化合物早强剂。
5.防水剂：有机硅醇防水剂，在硅酸盐建筑材料中甲基硅醇钠，在水和二氧化碳作用下，生成甲基硅醇。
进一步反应，缩合成高分子化合物-网状有机硅树酯膜（体型结构具有憎水性）。
另外由于硅酸盐建筑材料表面含有很多硅醇基，这些硅醇基能与防水剂的硅醇基反应脱水交联，表面键合上烃基，降低表面张力，使水的接触角增大105℃左右，实现“反毛细管效应”，形成憎水层。
有机硅醇防水剂在非硅酸盐建筑材料中因水溶性甲基硅醇钠具有碱性和离子的特征，它可以从非硅酸盐材料-石灰石（CaCO3)中浸出少量碳酸盐离子，然后再发生取代反应生成化学键，甲基硅醇钠中甲基（CH3）键合到了石灰石表面，从而使石灰石表面有憎水性，产生防水效果。
