PJ127矿用隔爆兼本安型显示屏1概述PJ127矿用隔爆兼本安型显示屏（s以下简称显示屏）双科电气为隔爆兼本安型设计，采用性能先进的单片机作主控制器，并配以高保真的语言发生芯片。
芯片内存有8种不同的语音（可根据用户需要修改语音），通过简单的设置,可用于绞车运输巷、索车运输巷、皮带运输巷、巷道风门处、掘进迎头、平巷机车转弯处作为安全警示信号之用。
有接点输入、打点信号输入、。
当信号输入时，显示屏便会发出语音提示，同时发出红色闪光警示信号，提醒来人注意安全。
具有体积小、重量轻、设计新颖、功能先进、一机多用等特点。
一三九五三八六零三一九2双科产品分类2.1型号P J 127额定电压，V隔爆兼本安型显示屏2.2防爆型式矿用隔爆兼本质安全型标志：Exd[ib]I Mb2.3外形尺寸及重量外形尺寸：（长×宽×高）525mm×140mm×300mm；重量：12.5kg2.4环境条件2.4.1报警器在下列条件下应能正常工作:a)环境温度：0℃～40℃；b)环境湿度：≤95%（当环境温度为＋25℃时）；c)大气压力：80kPa～106kPa；d)适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所,但无破坏绝缘的腐蚀性气体的场合。
2.4.2 报警器能承受的最恶劣的贮运条件：a)贮存温度：-40℃～60℃；b)振动：50m/s2；c)冲击：500m/s2。
3 结构特征与工作原理3.1该显示屏有一个隔爆腔和两个本安腔组成，隔爆腔内有一个变压器和一个主控制器，设有2个喇叭口，可穿过φ9.3-φ12.5的电缆。
本安腔内由扬声器、LED显示屏。
3.2该显示屏有控制电路和语音电路以及LED显示屏组成，显示屏上电后，主控制器自动读取由数码盘设定的语音地址；LED显示绿色“为了你和家人的幸福请注意安全”当主控制器接收到（打点、接点）输入的信号后，自动控制语音电路发出报警声音，同时控制发光电路发出闪烁的红色提示语句。
ZXSG127矿用可视声光信号装置1概述1.1特点该装置由双科电气KXH127矿用隔爆兼本安型声光显示信号器，KBA12矿用本安型摄像头两部分组成。
声光显示信号器为隔爆兼本质安全型，隔爆腔内装有电源板，本安腔内装有信号板，显示器。
声光显示信号器采用单片微控控制器及调制解调技术，仅需二条四芯矿用信号电缆，既能实现出声、光信号、单工对讲、自动区分多水平、二极传送、红绿灯转换。
技术领先、设计合理、一机多用。
摄像头为本质安全型。
腔内装有主机板，整体封装，体积小、重量轻。
1.2用途用于皮带、提升机和无极绳牵引绞车、人行猴车、运输巷道。
双科电气实现多水平信号区分、二极传送、安全灯自动转换、可视、打点、通话、急停信号等功能。
目前提升运输巷无监控，操作人员接听信号看不到巷内运行状况，在运行中会造成事故发生而不能及时停止运行。
针对这种状况，我们研发生产了ZXSG127矿用可视声光组合信号装置。
1.3 型号的组成及代表意义Z X S G127额定工作电压 (V)可视信号装置2 工作原理2.1对讲声音，双科电气由送话器经过放大送主处理器，然后通过调制解调器加到电源线上，接收机把电源线上的信号经调制解调器，通过主处理器，把声音信号还原出来,经功率放大后，驱动扬声器发声。
2.2位置数据信号通过打点控制，使主处理器经调制解调器把信号送入电源线上，接收机则把信号经调制解调器送入主处理器，主处理器经过运算后送入位置数据显示和信号计数显示电路。
2.3打点信号由打点继电器通过公共线将电压传送到每台信号，通过光隔送入主处理器计数处理，并将数值送入显示电路，并根据信号点数判断信号闭锁和自动安全灯转换。
2.6显示功能由摄像头采集的信号通过主机板调试放大后并将数值送入显示电路，通过显示器输出。
3 环境条件3.1装置在下列条件下应能正常工作:a. 大气压力：80kPa～110kPa；b. 环境温度：－5℃～40℃；c. 平均相对湿度≤95％（25℃）；d. 具有甲烷、煤尘爆炸性混合物的煤矿井下；e. 无足以腐蚀破坏金属壳体及电器绝缘性的气体；3.2 装置能承受的最恶劣的贮运条件：a)贮存温度：-40℃～60℃；b)振动：50m/s2；c)冲击：500m/s2。
徐州兆恒工控产品说明徐州兆恒工控科技有限公司二〇二〇年三月目录公司简介 (3)产品介绍 (3)一、矿用隔爆兼本安型可编程控制箱 (3)1） KXJ0.1/1140A 矿用隔爆兼本安型可编程控制箱 (3)2） KXJ0.5/1140 矿用隔爆兼本安型可编程控制箱 (5)3） KXJ127(A) 矿用隔爆兼本安型可编程控制箱 (7)4） KXJ127(B) 矿用隔爆兼本安型可编程控制箱 (9)二、矿用本安型操作箱 (10)1） CXH12.5A 矿用本安型操作箱 (10)2） CXH24 矿用本安型操作箱 (12)三、矿用隔爆型操作箱 (13)1） CXB-0.5/220(A) 矿用隔爆型操作箱 (13)四、矿用隔爆兼本安型网络交换机 (15)1） KJJ127 矿用隔爆兼本安型网络交换机 (15)1） KJJ1140 矿用隔爆兼本安型网络交换机 (17)五、矿用隔爆型光端机 (20)1） KTG127H(A) 矿用隔爆型光端机 (20)六、矿用隔爆型光纤摄像仪 (22)1） KBA127-H 矿用隔爆型光纤摄像仪 (22)七、矿用隔爆兼本安型通讯声光信号器 (23)1） KXH127 矿用隔爆兼本安型通讯声光信号器 (23)八、矿用隔爆型显示器 (24)1） XB127 矿用隔爆型显示器 (24)九、矿用隔爆兼本安型中继器 (25)1）KJ127-Z 矿用隔爆兼本安型中继器 (25)十、矿用一般型操作箱 (26)1）KYX220 矿用一般型操作箱 (26)公司简介徐州兆恒工控科技有限公司主要从事煤矿自动化、信息化、智能化工程的设计、施工和系统集成。
是一家集科学研究、设计、生产经营、技术服务于一体的科技企业。
公司总部位于中国矿业大学国家大学科技园科技大厦，研发和生产车间位于徐州市铜山高新技术开发区国家安全科技产业园。
公司秉承技术创造优势、诚信赢得机会的经营理念，主要从事煤矿自动化、信息化、智能化工程的设计、施工和系统集成。
KXJ127矿用隔爆兼本安型显示控制箱产品使用说明书山东中煤电器有限公司2011年10月25日目录1 用途 (3)2 环境条件 (3)3 主要技术参数 (3)4 产品分类 (4)4.1型式 (4)4.2 产品型 (4)5 产品结构及原理 (4)5.1产品结构及外形尺寸 (4)5.2 电气原理 (4)6 安装、调试、操作及使用注意事项 (5)6.1 位置安装 (6)6.2 用户接线 (6)6.3 调试 (9)6.3.1 PLC (9)6.3.2 触摸屏 (9)6.3.3 网络语音模块 (10)6.3.4 视频服务器 (10)6.4 常见故障分析及排除 (11)6.5 注意事项............................................... 错误!未定义书签。
7 运输和储存 (12)8 开箱及检查 (12)9 订货和服务 (13)使用本产品前，请详细阅读本说明书。
产品使用说明书1 用途KXJ127矿用隔爆兼本安型显示控制箱（以下简称显示控制箱）主要安装于煤矿井下机电硐室、排水泵房、皮带机头、临时排水点等地点，连接在矿上以太网内，用于地面与井下进行图像传输、语音对讲。
其逻辑动作可以通过软件编程来实现，是复杂的逻辑控制变得简单、易行。
控制箱内部的输入输出设置有隔离电路，可靠的电气保护和安全保护，从而确保控制器的可靠运行和电气安全。
显示控制箱连接在能够上网的场合（不能上网的场合组成内网），能够与远程指挥端形成虚拟内网，方便对设备进行远程诊断、程序下载等工作。
显示控制箱执行标准GB3836-2010、Q/ZMD026－2011。
2 环境条件——温度: 0℃～40℃；——平均相对湿度: ≤95%RH（＋25℃）；——大气压力: 80kPa～106kPa；——机械环境: 无显著振动和冲击的场合；——适用于有瓦斯和煤尘爆炸的危险环境中；——周围介质无腐蚀性气体。
3 主要技术参数➢工作电压：AC127V/AC660V。
- -.安装使用本产品前请详细阅读说明书并妥善保管K*J127矿用隔爆兼本安型控制箱使用说明书执行标准：GB3836.1-2010GB3836.2-2010GB3836.4-2010MT209-1990（抗干扰及可靠性除外）Q/SDYJ003-2015山东宇进机械有限公司2015年2月1日安全警示：严禁改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。
本安输入、输出不得随意与其它未经联检的设备连接、维修时应注意防止"失爆”。
警告：严禁带电开盖。
注意保护隔爆面以免划伤碰上。
注意紧固件和引入装置里的橡胶密封圈防止丢失。
产品使用说明书1 用途及执行标准K*J127矿用隔爆兼本安型控制箱（以下简称控制箱）用于矿井采煤工作面刮板输送机与转载机的远程无线控制，可实现启动、预警、急停闭锁、集中控制及语言对讲等功能。
主要原理是利用该控制箱做为主控台与运输设备电控装置相连接，控制运输设备启动、急停闭锁、预警等；同时植入无线控制技术，以实现工作人员通过手持机无线控制运输设备急停闭锁和接收启动预警等功能。
该控制箱主要用于矿井。
该控制箱主要执行标准：MT209-1990 《煤矿通信、检测、控制用电工电子产品通用技术条件》GB3836.1-2010 《爆炸性环境第1部分:设备通用要求》GB3836.2-2010 《爆炸性环境第2部分:由隔爆外壳"d”保护的设备》GB3836.3-2010 《爆炸性环境第3部分:由增安型"e”保护的设备》GB3836.4-2010 《爆炸性环境第4部分:由本质安全型"i”保护的设备》Q/SDYJ001-2015 《K*J127矿用隔爆兼本安型控制箱》2 环境条件2.1 工作环境条件要求为：a）环境温度：0℃～40℃；b）平均相对湿度：不大于95%（25℃）；c）大气压力：80kPa～106kPa；d) 环境噪声：≤75dB（A）e）机械环境：无显著振动和冲击的场合；无直接滴水、淋水的场合；f）有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
使用产品前请阅读使用说明书KXJ-127矿用隔爆兼本安型可编程控制箱使用说明书产品执行标准：GB3836-2010Q/ZJZ053-2011徐州市中煤坤仕华科技有限公司KXJ-127 矿用隔爆兼本安型可编程控制箱一、概述1 用途及特点KXJ-127 矿用隔爆兼本安型可编程控制箱（以下简称可编程控制箱）能利用外界提供模拟信号数字信号或开关量信号，通过可编程控制器，达到一定的控制功能功能。
可编程控制箱能利用外界提供模拟信号数字信号或开关量信号，通过可编程控制器可以发出报警显示、故障性质及故障名称，并及时控制设备。
(设置不同的程序可达到不同的功能）。
2 型号分类及基本参数2.1 防爆型式：矿用隔爆兼本质安全型防爆标志：Exd[ib]I2.2 产品型号及含义：K X J 127 (KX:控箱；J:隔爆兼本安型；127：工作电压)二、监控装置组成及安装示意图（一）监控装置由以下四部分组成：1、主机：采用海为可编程控制器为控制核心，配以进口的7"彩色液晶显示屏，为传感器提供本安控制电源及为外部设备提供控制信号。
2、矿用速度传感器：固定于绞车压绳轮装置出绳口附近，顺钢丝绳的运行而转动，并将绞车运转的速度状态以脉冲的形式传递给主机。
3、矿用过卷开关：安装于绞车机头和机尾附近，防止绞车超程而发生过卷。
4、语音报警灯箱：绞车启动、运行时沿途布置，语音、声光提醒人员注意。
三、技术参数型号：KXJ-127额定输入电压：AC127V最高允许电压：AC140V本安输出最高开路电压：DC12V本安输出最大短路电流：≤DC550mA本安输出外部允许分布电容：≤4.7μF/Km本安输出外部允许分布电感：≤0.2mH/Km监控距离：≤1500m控制方式：存储程序、循环运算处理方式程序语言：梯形图工作方式：连续防爆型式：矿用隔爆兼本安型；防爆标志：Exd[ib]I外型尺寸：1000mm×500mm×800mm质量：80Kg四、装置主机主要技术性能a.过卷报警：当绞车正向或反向运行到过卷开关位置时，绞车所提物便会对过卷开关触杆一个绞车运行方向的力，当过卷开关触杆沿中心轴偏移角度大于40 度时，过绞开关动作，主机发出停车信号，继电器接点断开控制绞车运行的起动器断电，绞车停车，主机发出机尾(机头)限位保护语音报警。

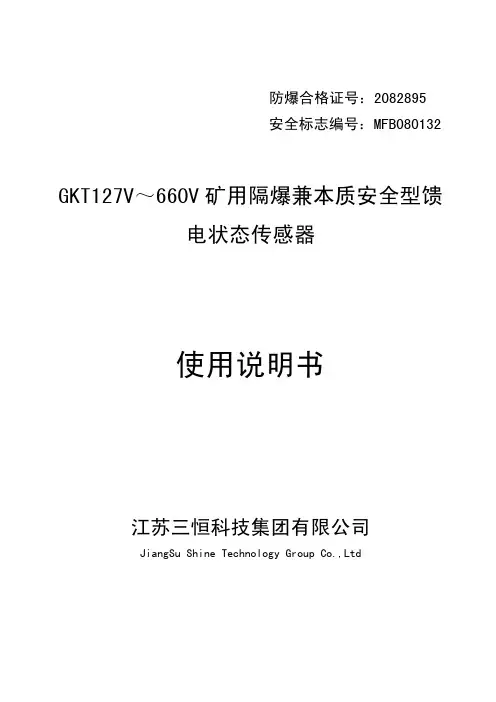

防爆合格证号：2082895安全标志编号：MFB080132GKT127V～660V矿用隔爆兼本质安全型馈电状态传感器使用说明书江苏三恒科技集团有限公司JiangSu Shine Technology Group Co.,Ltd阅读以下简单说明，并遵守这些规则，谨防因违规操作而导致危险的发生。
1本手册详细介绍了产品的性能、安装及使用方法，无论您是第一次使用该产品，还是以前接触过很多类似设备，都必须在使用前仔细阅读本说明书。
江苏三恒科技集团有限公司不对任何由于违反安全事项而造成的损失承担任何责任。
2严禁在有瓦斯、煤尘爆炸危险的环境中带电开盖！！3本安电路部分维修时不得擅自修改本安电路的电气原理！！4设备在检修时不得改变原本安电路及关联电路中元器件的规格、型号和电气参数！！5设备具有一定的防水能力，但绝对不能浸泡在水里使用！！6设备的内外接地标志处在使用过程中必须接地。
7维修时应注意防止“失爆”（保护隔爆面；注意紧固件和注意引入装置里的橡胶密封圈）。
执行标准：Q/3204JSSH033-2008GKT127V～660V矿用隔爆兼本质安全型馈电状态传感器企业标准关联设备：KDW0.7/18-J（原KHJ6.2）型矿用隔爆兼本安电源继电器箱安全标志编号：MAB080807 KDW17矿用隔爆兼本安电源安全标志编号：20011148 KDW28-18矿用隔爆兼本安不间断电源安全标志编号：MAA080025目录1概述 (3)2使用环境及条件 (3)3工作原理 (3)4主要技术指标 (4)5使用方法 (4)6常见故障与排除方法 (5)7运输与贮存 (5)8质量保证 (5)9成套 (5)1概述GKT127V～660V矿用隔爆兼本质安全型馈电状态传感器，可与KJ70N等监控系统分站配套使用。
其主要特点是采用直接引线并结合高耐压的光电隔离技术，对矿用馈电开关或磁力启动器的开关负荷侧进行馈电监测，并输出本安信号供安全监控分站采集。

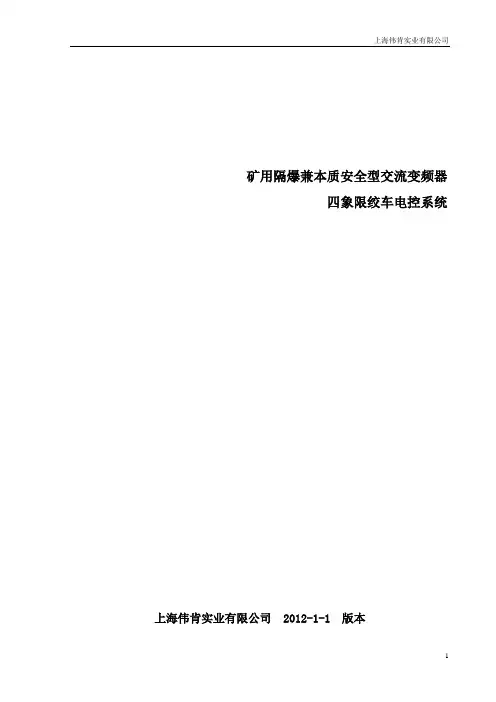

矿用隔爆兼本质安全型交流变频器四象限绞车电控系统上海伟肯实业有限公司 2012-1-1 版本目录第一章产品基本信息介绍 (03)第二章设计原则及依据 (05)第三章电控系统技术说明 (07)第四章变频器参数设定 (16)第五章操作流程 (18)第六章故障和报警 (19)第七章元件清单 (22)第八章原理接线图 (23)第一章产品基本信息介绍1.1概述BPJ7系列矿用隔爆兼本质安全型交流变频器是一种集真空磁力起动器、数字式变频调速装置及相关的散热技术为一体的高新技术产品。
该产品适用于交流50Hz、额定电压660V的异步电动机重负荷软起动、软停车和运行过程控制，具有起动电流小、起动速度平稳、起动性能可靠、对电网冲击小等优点，其起动曲线有“S”型和线性二种。
该曲线可根据现场实际工况进行调整，从而减少起动时对设备的动张力。
此外，变频器具有在线控制功能，可根据电机的负荷变化，调整电机工作电源电压和频率，从而达到所需转矩。
具有明显的节能效应，可实现经济运行。
随着煤矿自动化程度的不断提高，变频器正以其节能、高效、安全、可靠的特点，逐渐成为今后煤矿电机设备调速控制的发展方向，并得以广泛的应用。
本产品主要用于煤矿井下或露天矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中运输设备的软起动、软停车和运行过程控制，即用于煤矿井下绞车提升机、刮板运输机、给煤机、风机、局扇、水泵及油泵等设备的调速控制。
1.2产品型号主要规格参数：a）输入电压：AC660V，50/60Hz，75%Ue～110% Ue，电网不平衡度：最大为电网线电压的±3%。
b）输出电压：电压随频率呈线性变化。
c）额定功率：200kW，功率因素：0.97（额定负载下）；频率分辨率：0.01Hz。
d）额定电流：660VAC，216A；额定过载电流：150%额定电流1min。
e）起动频率：0.5～60Hz 可调设定，频率分辨率：0.01Hz。
f）工作制：连续工作制或短期工作制。
感谢您选用我公司产品！使用产品前请阅读使用说明书KXB127矿用隔爆兼本安型声光报警器（可以定制特殊报警语音内容、MP3播放功能、双路继电器输出）使用说明书执行标准：GB3836.1-2010，GB3836.2-2010，GB3836.4-2010，MT209-1990（抗干扰和可靠性除外）MT210-1990，QRJ10-2013淮南市润金工矿机电有限公司警告！1、在使用和维修时，不得改变本安电路和与本安电路有关的电气元件的型号、规格及其参数!2、使用、维护过程中应注意隔爆面的保护，防止“失爆”！不得丢失引入装置中的密封圈！注意适当拧紧压紧螺母！3、需具有专业知识的电工或工作二年以上的电工进行维修或接线4、不得与未经防爆联检的设备配接使用！5、严禁带电开盖！1 概述KXB127型矿用隔爆兼本安型声光报警器（简称报警器）主要用于煤矿井下含有爆炸性气体的场所,为运输巷道入口、出口或三叉口处打点和声光报警，也可作立井提升的声光报警用、猴车到站的语音提醒。
KXB127矿用声光语言报警器，除具有打点及打点时灯光指示的功能,还具有语音提示。
1.1防爆型式矿用隔爆兼本质安全型，标志为:“Ex d [ib] I Mb”。
1.2型号意义KX B 127额定输入电压报警矿用信号设备1.3外形尺寸和重量外形尺寸：780mm×200mm×199mm重量:约13kg2 使用环境条件1.4报警器在下列环境条件下应能正常工作：a)环境温度：（-10～+40）℃；b)平均相对湿度：不大于95%（+25℃）；c)大气压力：（80～106）kPa；d)环境噪声不大于75dB(A)；e)煤矿井下有甲烷及煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合，无直接滴水、淋水场合。
1.5报警器能承受的最恶劣的贮运气候条件为：a)高温：+60℃；b)低温：-40℃；c)平均相对湿度：95%（+25℃）；d)振动：加速度50m/s2；e)冲击：峰值加速度500m/s2。
