工程施工图工作内容一、编制施工图纸1.1 综述施工图纸是工程设计图纸的细化和落实,通过对设计图的详细解读和规划,确定了工程的施工方案、施工要求和施工技术标准,为工程施工提供了详细的参照依据。
1.2 编制要求在编制施工图纸时,需要全面准确地了解设计图纸和技术要求,并根据现场实际情况进行具体规划和设计。
施工图纸应该包括平面图、立面图、剖面图、结构图、管道图、设备布置图、设备接线图、电气图等,以便工程施工全面展开。
1.3 编制流程编制施工图纸的流程主要包括:概念及初步设计、方案设计、施工图设计和施工图审查等环节。
在这个过程中,需要与设计单位、业主或监理方保持密切的沟通和协调,确保施工图纸的质量和准确性。
1.4 质量控制质量控制是编制施工图纸过程中的关键环节。
需要严格按照相关规范和标准进行设计,并进行严格的校对和审查,确保施工图纸的准确性和可行性。
同时,施工图纸的设计应该符合工程的实际情况和现场施工的要求,避免出现不合理或不可行的设计。
1.5 编制成果编制完成后的施工图纸应该具备完整的图纸套数、清晰的标注和图例、准确的尺寸和数量、正确的符号和文字说明,以及整体的合理性和可行性。
二、制定施工方案2.1 工程概况制定施工方案需充分了解工程的特点、规模、施工要求和技术难点,综合考虑各种因素,制定出符合实际情况的施工方案。
2.2 施工组织根据工程的特点和施工要求,制定合理的工程施工组织方案,包括施工单位的组织结构、施工人员的配置、工作流程和工艺流程等内容。
2.3 施工进度制定合理的施工进度计划,合理安排施工和施工任务,确保工程按期完成。
2.4 安全生产在制定施工方案的过程中,要严格遵守相关的安全生产规定和要求,确保施工的安全性和可靠性。
2.5 环境保护在制定施工方案时,要充分考虑环境保护的要求,制定相应的环保措施和施工方案,减少对环境的污染和影响。
2.6 质量保证在制定施工方案时,要充分考虑工程施工的质量要求,制定相应的施工方案和质量控制措施,确保工程施工的质量要求得到满足。
工程施工图设计说明1. 项目背景本项目是某建筑公司承建的一处办公楼项目,位于城市中心地带,总建筑面积约为20000平方米,共计18层,包括地下室2层和地上16层,主要用途为写字楼。
项目由建筑设计、结构设计、给排水设计、电气设计等专业设计部门共同组成团队,包括施工图设计、审图设计、图纸校对等工作。
2. 施工图设计主要内容本次施工图设计主要包括建筑、结构、给排水、电气四大专业设计的施工图设计工作。
具体内容如下:2.1 建筑设计建筑设计需要根据项目的功能要求和建筑风格,完成建筑外立面、楼层平面、立面剖面、建筑细部等图纸设计。
在设计过程中,需要考虑到建筑的安全、美观、实用等因素,保证建筑的质量和可靠性。
2.2 结构设计结构设计主要包括楼层平面图、结构平面图、结构剖面图、结构连接图、构造细部图等设计内容。
在设计过程中,需要考虑到楼层荷载、地震要求、结构体系等因素,保证建筑的结构安全性和抗震性。
2.3 给排水设计给排水设计主要包括给水管道图、排水管道图、给水设备图、排水设备图等设计内容。
在设计过程中,需要考虑到建筑的用水需求、排水要求、消防设施等因素,保证建筑的给排水系统正常运行。
2.4 电气设计电气设计主要包括电气布线图、电气设备图、照明设计图、插座布置图等设计内容。
在设计过程中,需要考虑到建筑的用电需求、供电要求、照明亮度等因素,保证建筑的电气系统正常运行。
3. 施工图设计流程施工图设计流程主要包括初步设计、方案设计、施工图设计、审图设计、图纸校对等环节。
具体流程如下:3.1 初步设计初步设计是根据项目的功能要求和建筑场地条件,确定建筑布局、结构体系、给排水系统、电气布局等基本设计方案。
初步设计需要综合考虑各专业设计要求,形成整体设计方案。
3.2 方案设计方案设计是在初步设计的基础上,深化建筑、结构、给排水、电气等设计内容,形成详细的方案设计图纸。
方案设计需要细化设计内容,确保设计方案符合国家建筑规范和相关技术标准。
建筑工程设计文件编制深度规定2008年版.chm 中摘录内容:建筑图应包含的内容:4.3 1 在施工图设计阶段,建筑专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。
4.3,2 图纸目录。
应先列新绘制图纸,后列选用的标准图或重复利用图。
4.3.3 设计说明。
1 依据性文件名称和文号,如批文、本专业设计所执行的主要法规和所采用的主要标准(包括标准名称、编号、年号和版本号)及设计合同等。
2 项目概况。
内容一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、项目设计规模等级、设计使用年限、建筑层数和建筑高度、建筑防火分类和耐火等级、人防工程类别和防护等级,人防建筑面积、屋面防水等级、地下室防水等级、主要结构类型、抗震设防烈度等,以及能反映建筑规模的主要技术经济指标,如住宅的套型和套数(包括每套的建筑面积、使用面积)、旅馆的客房间数和床位数、医院的门诊人次和住院部的床位数、车库的停车泊位数等。
3 设计标高。
工程的相对标高与总图绝对标高的关系。
4 用料说明和室内外装修。
1)墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道、油漆、涂料等处的材料和做法,可用文字说明或部分文字说明,部分直接在图上引注或加注索引号,其中心包括节能材料的说明;2)室内装修部分除用文字说明以外亦可用表格形式表达(见表4.3.3—1),在表上填写相应的做法或代号;较复杂或较高级的民用建筑应另行委托室内装修设计;凡属二次装修的部分,可不列装修做法表和进行室内施工图设计,但对原建筑设计、结构和设备设计有较大改动时,应征得原设计单位和设计人员的同意。
5 对采用新技术,新材料的做法说明及对特殊建筑造型和必要的建筑构造的说明。
6 门窗表(见表4.3.3—2)及门窗性能(防火、隔声,防护,抗风压、保温、气密性、水密性等)、用料、颜色、玻璃、五金件等的设计要求。
7 幕墙工程(玻璃、金属,石材等)及特殊屋面工程(金属、玻璃、膜结构等)的性能及制作要求(节能、防火、安全、隔声构造等)。
建筑工程施工图设计方案一、引言本文档旨在介绍建筑工程施工图设计方案。
施工图设计是建筑工程的重要环节,它直接影响着工程质量、工期和安全。
因此,合理有效地进行施工图设计是确保工程顺利进行的重要保证。
二、设计目标本设计方案的主要目标是提供可行的施工图设计方案,确保工程质量和工期的控制。
具体的设计目标包括:1.确定合理的施工工艺和工序;2.确保施工图的准确性和可读性;3.提高施工效率;4.确保施工安全;5.降低施工成本。
三、设计内容3.1 施工流程设计施工流程设计是建筑工程施工图设计的重要组成部分。
在设计施工流程时,需要考虑以下因素:1.工程的施工顺序和步骤;2.不同施工工序之间的关联和依赖关系;3.施工各阶段的安全风险评估;4.施工所需的材料和设备调度。
通过合理设计施工流程,可以提高施工效率和质量,同时降低工程风险。
3.2 施工图纸设计施工图纸的设计是施工图设计的核心内容。
在设计施工图纸时,需要考虑以下因素:1.施工图的准确性和可读性;2.施工图的规范性和标准化;3.施工图的一致性和完整性。
通过合理设计施工图纸,可以确保施工人员准确理解设计意图,确保施工质量和进度。
3.3 施工材料和设备选型施工材料和设备选型是施工图设计的重要内容。
在选型时,需要考虑以下因素:1.材料和设备的性能和质量;2.材料和设备的可获得性和价格;3.材料和设备的适用性和耐久性。
通过合理选型施工材料和设备,可以提高工程质量,同时降低成本和风险。
四、设计方案评估为评估设计方案的可行性和有效性,需要进行设计方案评估。
评估内容包括:1.施工方案的合理性和可行性;2.施工图纸的准确性和可读性;3.施工材料和设备的性能和适应性;4.施工风险的评估和控制措施。
通过设计方案评估,可以优化设计方案,确保施工图设计的质量和成效。
五、总结本设计方案为建筑工程的施工图设计提供了详细的指导和建议。
通过合理设计施工流程、施工图纸和施工材料设备选型,可以实现工程质量、工期和安全的有效控制。

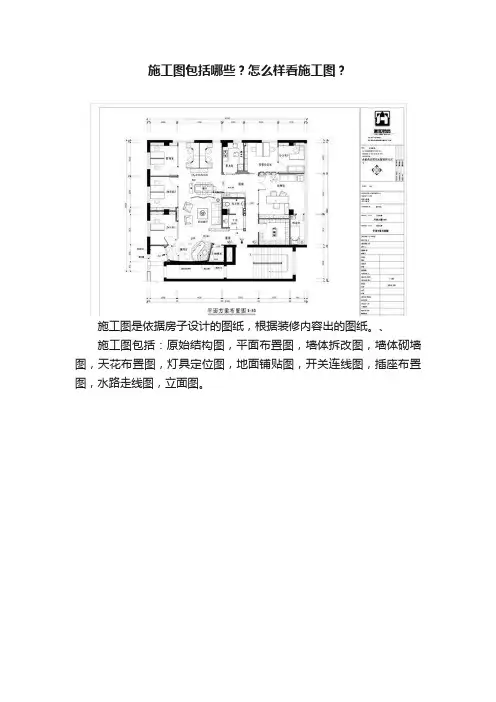

施工图包括哪些?怎么样看施工图?施工图是依据房子设计的图纸,根据装修内容出的图纸。
、施工图包括:原始结构图,平面布置图,墙体拆改图,墙体砌墙图,天花布置图,灯具定位图,地面铺贴图,开关连线图,插座布置图,水路走线图,立面图。
原始结构图原始结构图:是根据房子测量尺寸得出的图纸,可以看出房子有多少个房间,厕所,几个阳台。
家具摆放平面布置图:是设计师根据业主的需求,依照人体工程学,将家具布置摆放好在图纸上,一般会在风水上考虑布置,家具摆好的恰当性,还会根据风格摆放合适的家具。
看的时候要注意考虑家具摆放位置对不对,合不合理,喜不喜欢。
拆墙体拆改图和墙体砌墙图:一个是拆墙,一个是砌墙,是根据设计要求拆砌墙体,看的时候注意不要拆掉承重墙!铝扣板吊顶天花天花布置图:是设计师根据业主喜欢的装修风格设计的图纸,会根据梁的位置和高度而得出天花造型,一般厨房卫生间是铝扣板吊顶,图纸上会有标注天花所用的材料。
灯具灯具定位图:是依据天花布置图所需要安装的灯具定位尺寸标注图纸,图纸会标注好所需要安装的灯具具体位置。
地板地面铺贴图:是根据地面所需要铺贴的材料画的图纸,可以看出房子各个空间是用木地板,还是地砖。
开关灯具连线图:是根据灯具的摆放位置所画的图纸,可以看出各个空间的灯具开关数量和连接灯具的位置。
插座插座布置图:是根据房子家用电器所需要的插座数量摆放的图纸,可看出插座的高度,数量,及种类。
水水路走线图:根据厕所,厨房,阳台所需要水的地方的水路走线图纸,可以看出排水进水的位置。
衣柜立面图:是依据业主所需要现场做的家具的详细尺寸,可以从图纸中看出家具的尺寸大小,格局。
完整的建筑施工图纸包含的内容建筑施工图包含哪些图件内容?一、施工图分类根据施工图所表示的内容和各工种不同,分为了不同的图件:1、建筑施工图:主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件.主要图件有:施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图(主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图)。
简称“建施”。
2、结构施工图:主要表示建筑物承重结构的结构类型、结构布置,构件种类、数量、大小及作法的图件。
主要图件有:结构设计说明、结构平面布置图(基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图(基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图).简称“结施”。
3、设备施工图3:主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件.因此设备施工图又分为三类图件:(1)给排水施工图:表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
(2)采暖通风施工图:主要表示管道平面布置和构造安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明.(3)电气施工图:主要表示电气线路走向和安装要求的图件。
包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明.简称“设施”.二、施工图的编排次序为了便于查阅图件和档案管理,方便施工,一套完整的房屋施工图总是按照一定的次序进行编排装订,对于各专业图件,在编排时按下面要求进行:(1)基本图在前,详图在后;(2)先施工的在前,后施工的在后;(3)重要的在前,次要的在后。
一套完整的房屋施工图的编排次序如下:(1)首页图:首页图列出了图纸目录,在图纸目录中有各专业图纸的图件名称、数量、所在位置,反映出了一套完整施工图纸的编排次序,便于查找。
(2)设计总说明:①工程设计的依据:建筑面积、单位面积造价、有关地质、水文、气象等方面资料。
道路工程施工图说明一、施工图的内容1.1 设计图纸施工图是根据设计图纸进行的详细化工作,设计图纸中包括了道路线型、横断面、纵断面、交叉口以及其它相关的标高、标线等内容,施工图应根据设计图纸进行详细的标注和说明。
1.2 施工范围施工图应清晰地标注出道路的施工范围,包括起止点、断面范围、边坡范围等内容。
1.3 施工标准施工图对道路的施工标准应进行详细的说明,包括路基的厚度、材料的质量标准、路面的厚度和材料要求等内容。
1.4 施工工序施工图应对道路施工的工序进行详细的安排,包括开挖、填方、压实、基层处理、面层处理等工序的要求和顺序。
1.5 施工材料施工图应对道路施工所需的各种材料进行详细标注,包括路基材料、路面材料、边坡保护材料等内容。
1.6 施工标准施工图应对施工中可能涉及到的标准进行详细的说明,如路基的厚度、材料的质量标准、路面的厚度和材料要求等内容。
二、施工图的作用2.1 指导施工施工图是道路施工的详细指南,施工人员应根据施工图进行施工,确保施工质量和进度。
2.2 管理施工施工图是施工管理的重要依据,可以根据施工图对施工进度和质量进行管理。
2.3 审查验收施工图是审查验收的重要依据,可以根据施工图进行道路施工过程的监督和验收。
2.4 维护养护施工图是道路维护养护的重要依据,根据施工图可以进行维护养护工作的调查和计划。
三、施工图的要求3.1 明确性施工图应清晰明确,不能存在歧义和模糊之处,以便施工人员能够准确理解和执行。
3.2 详细性施工图应详细具体,包括施工范围、工序、材料、标准等内容的详细说明,确保施工的完整性和一致性。
3.3 规范性施工图应符合相关的规范和标准要求,不能存在与规范不符的情况,确保施工的合法性和合规性。
3.4 实用性施工图应具有实际操作性,可以直接用于指导施工,不应过于复杂和繁琐,确保施工的高效性和可行性。
3.5 可维护性施工图应具有可维护性,可以方便地进行更新和修订,确保施工信息的准确性和及时性。
工程施工图包括哪几类1. 结构施工图:结构施工图是工程施工图中的重要部分,主要用于指导结构施工的具体操作。
结构施工图包括建筑结构图、土木工程结构图、钢结构图等,详细说明了建筑物的各个构件如何连接和安装,包括梁、柱、墙、板、承重墙等的几何尺寸、连接方式、施工顺序等内容。
2. 给排水施工图:给排水施工图主要用于指导建筑物内外的供水、排水系统的施工。
包括给水管、排水管道、设备、管件、阀门等的布置和连接方式,以及相关设备的安装要求、管道埋深、坡度等细节要求。
3. 设备安装图:设备安装图是指导建筑物内外各种设备、机械设备的具体安装位置、连接方式、电气接线等图纸。
例如空调设备、电梯、消防设备、发电设备等的安装图纸,详细说明设备布置、安装高度、连接方式等内容。
4. 电气施工图:电气施工图主要用于指导建筑物内的电气设备、电线电缆等的安装。
包括电气线路图、电气设备平面布置图、配电箱安装图等,详细说明电路连接方式、安装位置、接地要求等内容。
5. 管道布置图:管道布置图是指导建筑物内外各种管道的布置和连接方式的图纸。
包括给排水管道、暖通空调管道、燃气管道等的布置图、沟槽剖面图、管道连接方式等内容。
6. 绿化景观图:绿化景观图主要用于指导园林绿化施工的具体要求,包括草坪、花坛、树木、灌木等的种植位置、数量、规格要求,以及水系、石景、照明等的布置。
综上所述,工程施工图是指导工程施工单位进行施工的重要文档,包括结构施工图、给排水施工图、设备安装图、电气施工图、管道布置图、绿化景观图等多个方面的内容。
通过细致的施工图纸,能够确保工程施工顺利进行,达到设计要求,提高工程质量。
建筑施工图标准大全建筑施工图标准大全一、引言建筑施工图是建立在设计图纸基础之上,为了指导施工过程中各方务必遵循的标准和规范。
本旨在提供建筑施工图标准的最全面的参考,以确保施工过程中的安全、质量和效率。
以下是建筑施工图标准的详细内容:二、建筑施工图标准概述1. 概述介绍在本章节中,将介绍建筑施工图的概念、目的和作用。
2. 施工图的分类本节将详细介绍施工图的分类,包括平面图、剖面图、立面图等。
3. 施工图标注规范本节将介绍建筑施工图中常用的标注规范,如线型、符号和文字标注等。
三、基础施工图标准1. 基础设计原则本节将介绍基础设计的原则,包括基础类型选择、计算及设计要求等。
2. 地基处理标准这一节将详细介绍地基处理的标准和规范,包括地基处理方法、土壤改良和沉降控制等。
3. 基础施工图细化在本节中,将详细介绍基础施工图的细化要求,如基础平面尺寸、标高和钢筋布置等。
四、结构施工图标准1. 结构设计原则在本节中,将介绍结构设计的原则和要求,包括设计荷载、结构形式选择和构件设计等。
2. 结构构件标准这一节将详细介绍常用结构构件的标准和规范,如梁、柱、墙等。
3. 结构施工图细化在本节中,将详细介绍结构施工图的细化要求,如构件尺寸、配筋和施工节点等。
五、土建施工图标准1. 墙体施工图标准本节将介绍墙体施工图的标准和规范,包括砖墙和混凝土墙体的施工要求等。
2. 地板施工图标准在本节中,将详细介绍地板施工图的标准和规范,包括地板厚度、材质选择和施工工艺等。
3. 屋面施工图标准本节将介绍屋面施工图的标准和规范,包括屋面防水、保温和排水设计要求等。
六、机电施工图标准1. 电气施工图标准本节将详细介绍电气施工图的标准和规范,包括电气布线、插座和开关安装等。
2. 给排水施工图标准在本节中,将详细介绍给排水施工图的标准和规范,包括给水管道、排水管道和设备安装等。
七、附件列表本所涉及的附件如下:1. 附件1:基础施工图范例2. 附件2:结构施工图范例3. 附件3:土建施工图范例4. 附件4:机电施工图范例八、法律名词及注释本所涉及的法律名词及其注释如下:1. 法律名词1:注释12. 法律名词2:注释23. 法律名词3:注释3。
一套完整的建筑施工图所包含的内容建筑施工图是建筑设计阶段之后,标准化绘制和交付给施工单位的图纸集合。
一份完整的建筑施工图要包含的内容可分为以下几个方面。
1. 建筑平面图建筑平面图是建筑施工图中最基本的图纸,其主要作用是描述建筑物在水平方向上的布置方式以及各房间或区域之间的位置关系。
建筑平面图可以分为总平面图和分平面图两种类型。
总平面图展示了所有楼层的建筑布置情况;分层平面图则分别展示每一层的建筑布置情况。
2. 建筑立面图建筑立面图主要描述建筑物在垂直方向上的表现,包括建筑物外墙的设计、窗户的布置和大门等。
建筑立面图是与展示建筑外在形象非常密切相关的图纸,也是建筑外观设计的重要组成部分。
3. 建筑剖面图建筑剖面图展示的是建筑物尺度的垂直剖面,包括各楼层的布置以及建筑结构和装修工艺。
建筑剖面图的作用是为施工单位提供详细的施工工艺和工作需求,帮助施工单位顺利地按照设计完成建筑物的建设任务。
4. 建筑细部图建筑细部图是对建筑物具体细节的展示和标注。
细部图可以包括建筑物中各种设施,例如通风系统,给排水管道,电气系统等等。
建筑细部图则为施工单位提供了每一个细节需要的具体要求和规范,帮助施工单位完成设计师所规定的要求。
5. 建筑工程设计及计算说明建筑工程设计与计算说明是一份建筑施工图的重要附件,需要在设计阶段就制定好,其中包含了建筑物的各种技术指导和施工要求。
建筑工程设计与计算说明通常会包含地质勘探报告,建筑物的设计理念、施工材料和核心技术要求等内容。
总之,一套建筑施工图所包含的内容多种多样,其中每个图纸内容都各有侧重。
好的建筑施工图能够为施工单位提供详尽的、有待执行的准确指引,提高建筑质量、节省成本,使建筑项目能够按部就班地实现。
简述通信线路工程施工图设计阶段图纸内容及深度要求通信线路工程施工图设计阶段图纸是对通信线路工程进行详细设计和施工准备的必备文件。
以下是通信线路工程施工图设计阶段图纸内容及深度要求的简要概述:1.总平面图:通信线路工程的总平面图是整个工程的基础图纸,它主要包括了工程范围、区域环境、地形地貌、道路交通、建筑物、工程布局等信息。
2.剖面图:通信线路工程的剖面图是对通信线路纵向剖面的描述,它主要包括道路及地面情况、线缆敷设情况、埋深情况等。
3.标准断面图:通信线路工程的标准断面图是对通信线路横截面的描述,它主要包括塔位、塔型、线缆敷设情况、交叉跨越情况等。
4.节点图:通信线路工程的节点图是对通信线路交叉、分支、转弯等关键节点的详细描述,它主要包括节点名称、节点坐标、节点设备等信息。
5.电缆排列图:通信线路工程的电缆排列图是对通信线路中电缆的具体布置和排列的描述,它主要包括电缆的类型、规格、敷设方式、敷设深度等信息。
6.张力计算图:通信线路工程的张力计算图是对通信线路杆塔张力的计算和满足规定要求的图纸,它主要包括张力计算公式、天线高度、导线长度、负荷等信息。
7.图例及标注:通信线路工程施工图设计阶段图纸中应包括图例和标注,用以解释图纸中的符号和图形的含义,确保图纸易读性和准确性。
在深度要求方面,通信线路工程施工图设计阶段图纸需要详尽地描述和标注所有关键信息,包括但不限于线缆的类型、规格、敷设方式、敷设深度,塔位、塔型、张力计算结果等。
图纸中的标注应准确、清晰,以确保施工人员能够根据图纸进行实际操作,并确保工程的质量和安全性。
总体而言,通信线路工程施工图设计阶段图纸是对通信线路工程进行详细设计和施工准备的基础文件,它通过平面图、剖面图、标准断面图、节点图、电缆排列图、张力计算图等详细描述通信线路的配置和敷设情况,以及与之相关的工程要求和标准,确保施工的准确性和质量的保证。
施工图设计(设计制图2)第一章概述一、什么是施工图用以直接指导房屋建筑施工的图样,称为房屋施工图,简称施工图。
施工图在建筑工程中的作用是显而易见的,它直接表达了所建房屋的外形、结构、布局、构、配件、室内外装饰、管道布置、电气照明、工程造价等各项具体的施工内容。
装饰二、施工图的分类施工图纸一般按施工顺序分类,是由建筑、结构、给水排水、采暖通风、电气照明及室内外装饰等项图纸组成。
施工图又分为基本图和详图两部分,基本图表明各类图中全局性的内容;详图则表明房屋细部结构,并将其形状、大小、施工材料和做法详细的表达出来,详图是对基本图的补充图样。
各类施工图的主要内容包括:1、首页图:包括图纸目录和设计说明;2、建筑施工图(简称建施图):由首页图、总平面图、平面图、立面图、、剖面图、构造详图等组成;3、结构施工图(简称结施图):由基础图、结构布置平面图和各种构件详图组成;4、设备施工图(简称设施图):包括给水排水、采暖通风、电气设备等施工图,他们是由布置平面图、系统图和详图组成;5、装饰施工图(简称装施图):由表现房屋建筑的外观造型,建筑(室内)装饰布置的平面图、立面图、构造详图及室内外透视图组成。
本门课程主要研究民用建筑的装饰工程施工图。
主要利用正投影的规律与特性,在各自的投影面中,确切地反映出所画形体所对应的几何形状与性质,从而初步掌握民用建筑装饰工程图纸的制图规律与方法。
三、施工图的制图标准在我国,装饰工程设计作为一门独立性的学科形成较晚,因此,各种标准,包括装饰设计的制图标准至今还没确定。
目前我国的装饰设计的制图方法大部分套用《房屋建筑工程制图统一标准》(GB/T50001-2001)和《建筑制图标准》(GB/T50103-2001)。
同时,我国香港、台湾地区以及美国、日本等国家的装饰设计制图的方法也影响着我国的装饰设计制图的方法。
建筑设计制图与装饰设计制图的基本原理是一致的,也可以说,建筑设计制图是装饰设计制图的基础。
建筑施工图包括建筑施工图包括什么?建筑施工图是建筑设计的重要组成部分,用于指导施工过程中的各项工作。
它是建筑项目从设计到施工的桥梁,包含了建筑物的各种细节和规格。
下面将介绍建筑施工图包括的主要内容。
1. 平面图:平面图是建筑施工图中最基本的部分。
它展示了建筑物在平面上的布局,包括墙体、柱子、楼板和其他主要构件的位置和尺寸。
平面图还标注了门窗的位置、开启方向和尺寸等细节,为施工人员提供了布线和安装的指导。
2. 立面图:立面图展示了建筑物在垂直方向上的外观和细节。
它显示了建筑物的外墙材料、窗户、门、檐口、挑檐、雨水管等部分的位置、尺寸和造型。
立面图帮助施工人员理解建筑物的外观,确保按照设计要求进行施工。
3. 剖面图:剖面图是建筑施工图中的重要组成部分,用于展示建筑物内部的结构和细节。
它以平面图中的某一垂直切面为基础,将建筑物切开并展示内部构件的位置、尺寸和细节。
剖面图有助于施工人员理解建筑物的构造,例如墙体结构、楼板和屋顶的构造、管道和电气设备的布置等。
4. 细部图:细部图展示了建筑物中一些具体构件的详细设计和方法。
它们包括柱子与梁的连接细节、墙体与楼板的连接细节、门窗的安装细节等。
细部图是指导施工人员进行具体施工的重要依据,确保各项工作的质量和准确度。
5. 设备图:设备图是建筑施工图中的一个重要部分,用于标注和安装管道、电气设备、空调设备等。
在设备图中,各种设备的位置、尺寸、管道连接方式以及电气接线图均应清晰明确。
设备图对于工程施工的顺利进行至关重要,能够方便地进行设备的布置和安装。
6. 电气图:电气图展示了建筑物中电气系统的布线和设备的安装。
它标注了电源的位置、电机与配电盘之间的电缆线路、灯具的位置、开关的位置和控制电路等。
电气图对于建筑物的电气工程施工非常重要,确保电气设备能够正常运转和安全使用。
7. 框架图:框架图是建筑施工图中的基本图之一,用于展示建筑物的结构框架。
它通常包括梁、柱、桁架、水平和垂直支撑等构件的布置和连接方式。
施工图包括哪些内容
首先,施工图中最重要的内容之一就是建筑结构图。
建筑结构图是工程设计的
重要组成部分,它包括了建筑物的整体结构布局、各种结构构件的尺寸、材料和连接方式等。
在施工图中,建筑结构图起着承上启下的作用,它直接关系到建筑物的稳定性和安全性,因此在施工图中占据着重要的位置。
其次,施工图还包括建筑设备图。
建筑设备图是指建筑物中各种设备的布置图纸,包括给排水设备、电气设备、通风设备等。
这些设备在建筑物的使用中起着至关重要的作用,因此在施工图中,它们的布置位置、连接方式、管道走向等都需要被清晰地呈现出来,以便施工人员按图施工。
此外,施工图中还包括建筑装饰图。
建筑装饰图是指建筑物内部的装饰设计图纸,包括各种装饰材料的选择、施工方法、装饰图案等。
建筑装饰图在施工图中的作用同样不可忽视,它直接关系到建筑物的美观程度和使用舒适度。
最后,施工图中还包括建筑施工图。
建筑施工图是指根据设计图纸和设计要求,针对具体施工工艺、施工方法和施工要求而制作的一套用于指导和组织施工的图纸。
它包括了施工工艺流程、施工工序、施工材料、施工工艺等内容,是施工单位进行施工操作的重要依据。
总的来说,施工图包括建筑结构图、建筑设备图、建筑装饰图和建筑施工图等
内容。
这些内容在施工过程中起着至关重要的作用,它们直接关系到建筑物的质量、安全和美观程度,因此在施工图的制作过程中需要特别慎重和细致,以确保施工的顺利进行和建筑物的质量保障。
施工图设计制图标准一、总则1、为了规范施工图设计制图,提高制图质量,统一设计标准,特制定本标准。
2、本标准适用于本公司内部各专业施工图设计制图。
二、基本规定1、制图应符合国家有关标准和规定。
2、图纸内容应完整、准确,清晰易懂。
3、图纸应按照比例绘制,比例尺可根据需要选择。
4、图例符号应统一、规范。
5、图纸应使用中文或英文标注,标注应清晰、准确。
6、图纸应按照规定的格式进行排版,页边距应大于1cm。
7、图纸应使用黑色绘图,字体应清晰、易读。
8、图纸中的标注、说明等应使用规范字体,不得使用草书、行书等不规范字体。
9、图纸中的图例符号应按照国家标准或行业标准进行绘制。
10、图纸中的表格应按照规定格式进行排版,内容应准确、完整。
11、图纸中的数据应按照规定格式进行标注,标注应清晰、准确。
12、图纸中的文字说明应使用规范语言,不得使用口语或俚语。
13、图纸中的图形符号应符合国家或行业标准,不得自行创造。
14、图纸中的材料表、设备表等应按照规定格式进行排版,内容应准确、完整。
15、图纸中的标题栏应按照规定格式进行填写,内容应准确、完整。
16、图纸中的签字栏应按照规定格式进行填写,签字应规范、易读。
施工图制图代码在当今的建筑设计领域,施工图制图代码已经成为了一种重要的数字化工具。
它可以将设计师的创意转化为具体的施工方案,为建筑项目的实施提供精确的指导。
本文将探讨施工图制图代码的重要性,以及如何利用它实现精细化建筑设计的目标。
一、施工图制图代码的背景和意义随着计算机技术的发展,建筑行业逐渐实现了数字化转型。
设计师可以通过计算机辅助设计软件进行初步设计和概念设计,但是要将这些设计转化为具体的施工方案,仍然需要手动绘制施工图。
在这种情况下,施工图制图代码应运而生。
它可以将设计师的手动绘图转化为数字化施工图,大大提高了设计效率和质量。
二、施工图制图代码的实现过程施工图制图代码的实现过程主要包括以下几个步骤:1、收集数据:首先需要收集建筑项目的相关数据,包括设计图纸、现场照片、施工规范等等。
工程施工图识读工程信息一、施工图的种类1. 建筑施工图:包括建筑图、构造图、装饰图和设备图等,用来指导工程施工。
2. 地下工程施工图:包括地基处理、基坑开挖、地下结构施工等施工图,用来指导地下工程施工。
3. 道路工程施工图:包括路基、路面、交通设施等施工图,用来指导道路工程施工。
4. 桥梁工程施工图:包括桥梁结构、支座、伸缩缝等施工图,用来指导桥梁工程施工。
5. 铁路、轨道交通施工图:包括铁路线路、轨道结构、牵引供电、信号通信等施工图,用来指导铁路和轨道交通工程施工。
6. 港口水运工程施工图:包括航道、码头、装卸设备、航道标志、通航保护等施工图,用来指导港口水运工程施工。
7. 水利水电工程施工图:包括堤坝、引水、输水、发电设施等施工图,用来指导水利水电工程施工。
8. 岩土工程施工图:包括边坡稳定、基础处理、土体加固等施工图,用来指导岩土工程施工。
二、施工图示意1. 平面布置图:用来表示建筑、结构、设备在平面上的布置关系,平面布置图的图框应按照规范要求绘制。
2. 剖面图:用来表示建筑、结构、设备在垂直方向上的布置关系,剖面图的图框应按照规范要求绘制。
3. 立面图:用来表示建筑、结构、设备在垂直方向上的外观关系,立面图的图框应按照规范要求绘制。
4. 细部图:用来表示结构、设备的细部构造,细部图的图框应按照规范要求绘制。
5. 其他:根据工程需要,还可以绘制设备安装示意图、管道布置图、线路图、平面布置图等。
三、施工图中的主要内容1. 工程名称:指出工程项目的名称。
2. 工程地点:指出工程项目的详细地点。
3. 总图说明:指出总图说明内容,包括工程规模、建筑面积、建筑高度、地下深度等。
4. 图例:图例用来说明图中的各种标志和符号的含义。
5. 图框:图框用来围合施工图的内容,图框应按照规范要求绘制。
6. 比例尺:比例尺是表示图纸与实际尺寸的比例关系。
7. 图面编号:指出施工图的图面编码。
8. 详图说明:详图说明包括施工图的图例、比例尺、图面编号、图框等信息。
初步设计和施工图设计的区别一、概念:初步设计是最终成果的前身,相当于一幅图的草图,一般做设计的在没有最终定稿之前的设计都统称为初步设计。
初步设计是在可行性研究之后进行的,是为了进一步认证项目的技术和经济上的可行与合理,特别大的项目有时还会进行扩大初步设计和再扩大初步设计;施工图设计是为满工程的安装,对各项目工作的细化,其深度通常要达到以据安装和验收的要求,对于很小的项目可以在可研之后直接进入到施工图设计阶段。
施工图设计是建筑设计的最后阶段。
它的主要任务是满足施工要求,即在初步设计或技术设计的基础上,综合建筑、结构、设备各工种,相互交底,深入了解材料供应、施工技术、设备等条件,把满足工程施工的各项具体要求反映在图纸上,做到整套图纸齐全,准备无误。
施工图设计的内容主要包括:确定全部工程尺寸和用料,绘制建筑结构,设备等全部施工图纸,编制工程说明书,结构计算书和预算书的等。
二、初步设计和施工图首要区别:①设计深度不同,施工图设计更加具体,更加具有操作性;②初步设计是施工图设计体例的依据,同时,初步设计审查时提出的题目和初步设计遗留的题目,都应在施工图设计中修正和完善;③初步设计阶段编制的是投资概算,而施工图设计阶段编制的是施工图预算。
三、初步设计和施工图设计包含的内容1、初步设计1.1一般要求1.1.1初步设计文件1设计说明书,包括设计总说明,各专业设计说明。
2有关专业的设计图纸。
3工程概算书。
注:初步设计文件应包括主要设备或材料表,主要设备或材料表可附在说明书中,或附在设计图纸中,或单独成册。
1.1.2初步设计文件的编排顺序1封面:写明项目名称、编制单位,编制年月。
2扉页:写明体例单位法定代表人。
技术总负责人,项目总负责人和各专业负责人的姓名,并经上述职员签署或授权盖章。
3设计文件目录。
4设计说明书。
5设计图纸(可另单独成册)。
6概算书(可另单独成册)。
注: 1对于规模较大、设计文件较多的项目,设计说明书和设计图纸可按专业成册;2另外单独成册的设计图纸应有图纸总封面和图纸目录;图纸总封面的要求见 4.1.2条。
道路工程施工图包括一、道路工程施工图的内容1. 地形图:包括道路工程项目所在区域的地形情况,地形图主要反映道路工程项目所在地的地势起伏、河流、湖泊、林地、农田等情况,为道路工程施工提供地形基础数据。
2. 原状地形图:在地形图的基础上,通过测量和调查,获得拟建道路的原状地形,包括地面高程、坡度、土质等信息,为道路工程设计和施工提供原始数据。
3. 工程纵断面:反映道路工程项目的纵向截面情况,包括道路路基、路面、排水设施、交叉口等在纵向的布置和高程,为道路工程的设计和施工提供纵向参考。
4. 工程横断面:反映道路工程项目的横向截面情况,包括道路路基、路面、排水设施、交叉口等在横向的布置和尺寸,为道路工程的设计和施工提供横向参考。
5. 施工图:道路工程施工图是指根据设计要求,将道路工程设计图纸转化为施工图纸,详细标注道路的尺寸、材质、施工工艺等信息,为施工单位进行现场施工提供指导。
6. 配套图纸:包括道路工程项目所需的各种辅助设施的设计和布置,如照明设施、信号灯、交通标志、护栏、绿化带等,为道路工程施工提供配套支持。
二、道路工程施工图的编制流程1. 获取设计资料:道路工程施工图的编制需要基于道路工程设计图纸,获取设计单位提供的设计资料,包括地形图、原状地形图、纵断面、横断面等资料。
2. 确定施工范围:根据设计要求和实际情况,确定道路工程的具体施工范围,确定道路路段、交叉口、排水设施、绿化带等施工范围。
3. 制定施工方案:根据道路工程设计要求,制定道路工程施工图的编制方案,确定施工图的内容、形式、规范等要求。
4. 编制施工图:根据设计要求和施工方案,对道路工程施工图进行详细编制,包括绘制地形图、原状地形图、纵断面、横断面、施工图等内容。
5. 审查和修改:完成道路工程施工图后,进行内部审查和修改,确保施工图的准确性和完整性。
6. 报批和审查:提交相关部门进行审查,并根据审查意见进行修改和完善,最终通过审批后,方可进入施工阶段。
施工图设计图纸所涉及内容
(一)总图
(1)工程位置示意图比例一般采用(1:500)~(1:1000),图上内容基本同初步设计,而要求更为详细确切。
(2)处理厂总平面图比例一般采用(1:100)~(1:500),包括风玫瑰图、等高线、构筑物、围墙、绿地、道路等的平面位置,构筑物的主要尺寸,并附构筑物一览表、工程量表、厂区主要技术经济指标表、图例及有关说明。
(3)处理厂坐标定位图注明厂界四角坐标及构筑物四角坐标或相对位置,如采用相对坐标应说明相对坐标与绝对坐标的换算关系及坐标定位的相关说明。
(4)废水、污泥流程断面图采用比例竖向(1:100)~(1:200)表示出生产流程中各构筑物及其水位标高关系,主要规模指标。
(5)竖向布置图对地形复杂的废水处理厂进行竖向设计,内容包括厂区原地形、设计地面、设计路面、构筑物标高及土方平衡数量图表。
(6)处理厂管线综合图比例一般采用(1:100)~(1:500),在厂区总平面图中布置工艺管线,给水管线、下水管线、雨水管线、电缆(沟)、加药管线、消毒管线、放空管线等处理厂所需要的管线。
当厂内管线布置种类多时,对于干管管线进行平面综合,绘出各管线的平面布置,注明各管线与构筑物、建筑物的距离尺寸和管线间距尺寸。
管线交叉密集的部分地点,适当增加断面图及节点详图,表明各管线间的交叉标高,并注明管线及地沟等的设计标高。
(7)处理厂厂内各管线设计图比例一般采用(1:100)~(1:500),在平面图中表示出管线的走向、坐标位置、管径(断面)、长度、标高、材料、阀门及所有附属构筑物。
在管线控制点处注明标高;在管径、高程变化处和支管接人处绘出节点详图。
说明各种管渠的基础类型、接口方式。
附工程量及管件、材料一览表,列出排水井、检查井、阀井及所有附属构筑物的数量、做法。
非标准管件加工详图。
(8)绿化布置图比例同废水处理厂平面图,表示出植物种类、名称、行距和株距尺寸、种栽位置范围,与构筑物、建筑物、道路的距离尺寸,各类植物数量(列表或旁注);建筑小品和美化构筑物的位置、设计标高。
如无绿化投资,可在建筑总平面图上示意,不另出图。
(二)单体建(构)筑物设计图
(1)工艺图比例一般采用(1:50)~(1:100),分别绘制平面、剖面图及详图,表示出工艺布置,细部构造,设备,管道、阀门、管件等的安装位置和方法,详细标注各部尺寸和标高,引用的详图、标准图,非标准配件加工详图。
并附设备材料一览表以及必要的说明和主要技术数据。
专用机械设备的设备安装图,表明设备与基础的联接,设备的外形尺寸、规格、重量等设计
参数。
(2)建筑图比例一般采用(1:50)~(1:100)。
分别绘制平面、立面、剖面图及各部构造详图、节点大样;注明轴线间尺寸、各部分及总尺寸。
标注设备或基座位置、尺寸与标高等,留孔位置的尺寸与标高。
标明室外用料做法,室内装修做法及有特殊要求的做法,引用的详图、标准图并附门窗表及必要的说明。
需满足建设部《建筑工程设计文件编制深度规定》。
(3)结构图比例一般采用(1:50)~(1:100)。
绘出结构整体及构件详图,配筋情况,各部分及总尺寸与标高,设备或基座等位置、尺寸与标高,留孔、预埋件等位置、尺寸与标高,地基处理,基础平面布置、结构形式、尺寸、标高,墙柱、梁等位置及尺寸,屋面结构布置及详图。
引用的详图、标准图。
汇总工程量表,主要材料表、钢筋表(根据需要)及必要的说明。
需满足建设部《建筑工程设计文件编制深度规定》。
(三)采暖通风与空气调节、锅炉房(其他动力站)、室内外给排水安装图
(1)包括图纸目录、设计与施工说明、设备表、设计图纸、计算书。
(2)一般建(构)筑物要求表示出图例,各种设备、管道、风道布置与建筑物的相关位置和尺寸,绘制有关安装平面图、.剖面图、安装详图、系统(透视)图、立管图。
(3)锅炉房绘出设备平面布置图、剖面图,注明设备定位尺寸、设备编号及安装标高,必要时还应注明管道坡度及坡向;系统图应绘出设备、各种管道工艺流程,就地测量仪表设置的位置,按本专业制图规定注明符号、管径及介质、流向,并注明设备名称或编号。
(4)室外管网应绘出管道、管沟平面图,图中表示管线支架、补偿器、检查井等定位尺寸或坐标,并注明管线长度及规格、介质代号、设备编号。
简单项目或地势平坦处,可不绘管道纵断面图而在管道平面图主要控制点直接标注或列表说明设计地面标高、管道敷设高度(或深度)、坡度、坡向、地沟断面尺寸等;管道、管沟横断面图,应表示管道直径、保温厚度、两管中心距等,直埋敷设管道应标出填砂层厚度及埋深等;节点详图,应绘制检查井(或管道操作平台)、管道及附件的节点等。
(5)大型厂站以及厂前区综合管理楼和宿舍楼等建筑物的出图深度参见《建筑工程设计文件编制深度规定》中采暖通风与空气调节、热力动力及建筑给排水有关章节的深度要求。
(四)电气设计图
(1)厂(站)高、低压变配电系统图和一、二次回路接线图包括变电、配电、用电启动和保护等设备型号、规格和编号。
附设备材料表,说明工作原理,主要技术数据和要求。
(2)各构筑物平面、剖面图包括变电所、配电间、控制间、设备间电气设备位置,供电、控制线路敷设,接地装置,等电位联结,设备材料明细表和施工说明及注意事项。
(3)各种保护和控制原理图、接线图包括系统布置原理图,引出或引入的接线端子板编号、符号和设备一览表以及动作原理说明。
(4)电气设备安装图包括材料明细表,制作或安装说明。
(5)厂区室内、外照明平面图。
(6)避雷带(避雷针)布置图。
(7)电缆清册。
(8)非标准配件加工详图。
(五)仪表及自动控制设计图
(1)IO表。
(2)自控原理图。
(3)全厂仪表及控制设备的布置。
(4)仪表及自控设备的接线图和安装图,仪表及自控设备的供电、供气系统图和管线图。
(5)工业电视监视系统图、控制柜、仪表屏、操作台及有关自控辅助设备的结构布置图和安装图。
(6)仪表间、控制室的平面布置图,仪表自控部分的主要设备材料表。
(7)电缆清册。
(六)机械设计图.
(1)机修车间平、剖面图、设备一览表,表明设备的种类、型号、数量及布置。
(2)非标机械设备加工图,包括符合国家标准的机械总图、部件图、零件图。
(3)标准机械设备不另行出图。
