新风系统分类及图解2011-07-08 12:46新风系统可以分为不同种类的系统，双向流全热交换系统和单向流自平衡系统，两种系统的工作原理略有差别。
新风由风机、进风排风口及各种管道和接头组成。
安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内受污染的空气经排风口及风排往室外，使室内形成负压，室外新鲜空气便经安装在窗框上方（窗框与墙体之间）的进风口进入室内，从而使室内人员可呼吸到品质的新鲜空气.新风系统种类:一.全热交换器新风系统 . 是一种对排风的冷热能量进行回收的换气装置，全热交换器新风是在室外空气引入室内室内引出室外的空气进行热交换，对能量进行回收，使进入的空气与室内空气温度接近，这样大大降低了室内的温度损耗，尤其在寒的冬天和酷热的夏天其效果更是显著（室内外温差越大，其交换效率越好），也就是降低了损耗，因此全热回收新风交换器一种康节能产品，它达到了两个目的：“健康”将室内污浊的空气排出，并将新鲜的室外空气引到了室内；“节能”引入室内的空气由于回了排出空气的能量，节约了能源。
所以可在基本不增加空调或供暖负荷的情况下进行双向通风换气，保证一年四季全天24小时呼新鲜、洁净、含氧量充足的空气，这对于优化室内空气品质、提高生命质量，具有至关重要的作用。
其购置和运行费低，居民不必窗即可实现室内空气更新，并可节省一大笔空调和采暖的运行费用。
全热交换新风系统主机二、负压式新风系统由于建筑层高的限制，无法安装较多的风管（这在普通的住宅中比较普通）负压式新风系统可简洁、高效的完成换气通风。
单向负压新风系统即“强制排风，自然进风”系统。
以住宅为例：排风口安装在厨房、卫生间等污浊空气聚集的地方，空气通过排风机集中排至室外。
需要保持室内清新的卧室、客厅窗户的上方或墙壁上安装自平衡进风口，新鲜空气通过自平衡进风处理后流入室内。
负压式新风系统是通过风机向室外排风，使室内产生负压带动室外空气经过自然进风口缓慢流入室内。
全热交换器新风系统原理和特点全热交换器新风系统原理和特点全热交换器新风系统是新风系统的一种，新风系统分为单向流新风、双向流新风和全热交换器新风系统，它兼有新风系统众多优点，是最舒适、最节能的新风系统。
全热交换器新风系统原理：热交换新风系统将整体平衡式通风设计与高效换热完美地结合在一起，系统配置了双离心式风机和整体式平衡风阀，系统从室外引入新鲜空气，经送风管道系统分配至各卧室、客厅，同时将从走廊、客厅等公共区域收集的室内混浊气流排出，在不开窗的情况下完成室内空气置换，提高室内空气品质。
新风气流和从室内排出的混浊气流在新风系统内的热交换核心处进行能量交换，降低了从室外引入新鲜空气对室内舒适度、空调负荷的影响。
另外，系统还可以根据人体舒适性需求配置智能化控制系统。
全热交换器新风系统特点：1、空气过滤清晰：内置专业级空气过滤器，保证送入房间内的空气洁净清新。
2、超静音设计：主机风机采用超低噪音风机，设备内部采取高效消音技术，工作噪音极低、无干扰。
3、超薄型易安装：机体特作超薄机型设计，给安装带来极大便利，可节省有限的建筑空间。
4、免维护设计：独特设计的气流通道，气流透过性好、风阻小，可长期连续使用，实现热交换主体免维护。
5、节能环保：由热交换进行换气，即便使用冷暖气也不会造成能量损耗，提供全方位的高效、节能的换气环境。
6、精工细作：设备部件均采用优质钢板、环保材料、铝合金框架，表面静电喷塑技术处理，质量上乘，美观精致；全热交换器新风系统适用范围:全热交换器新风系统风量范围：150－1000m3/h，适合于住宅、写字楼、宾馆、医院、实验室、机房、棋牌室、餐饮、办公、娱乐几乎所有场所，可以根据不同户型面积、人口数量、周边环境设计不同方案，适合各种建筑和人群。
随着经济的高速发展，汽车尾气、工业废气、装修污染、气候恶化、城市热岛、建筑封闭等一系列问题影响着我们生活工作。
空气是每个人每时每刻都要呼吸的必需品，如果离开清新、自然的空气我们的生活将面临很多健康安全问题，只有保证室内良好的空气质量，才能营造更为舒适健康的居住环境，全热交换器新风系统运用高新技术，可以轻松帮你实现室内空气流通，让您畅享自然健康生活。

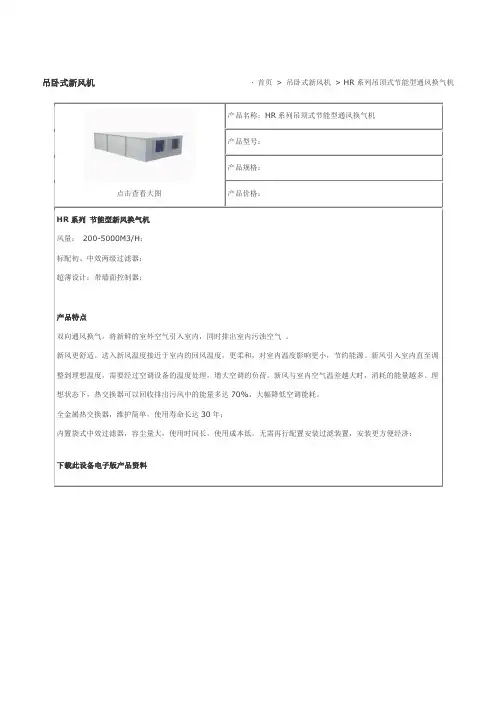

全热交换新风系统样本全热交换新风系统主要由离心式送风机、离心式排风机、热回收芯体、送风口、排风口及其它附件组成。
它是在热回收式新风换气机加装了热回收芯体后的升级版，是一种更节能的通风换气系统。
全热交换新风系统配置了两个风机，送风机运转时，新鲜空气从室外引入，经送风管道输送到各个房间，室内污浊空气则从洗手间等房间收集后，通过排风风道，由排风机排到室外。
新风气流和从室内排出的污浊空气在内置的热交换芯处，进行温度与湿度交换，回收一部分能量，这部分能量通过新风带回室内。
广州快净环保科技有限公司专业生产全热交换新风系统。
本公司具有雄厚的技术开发力量，以先进的数控加工设备生产全热交换新风系统，排风、送风同时同速工作，实现等量换气。
内部使用新型材料，有效降低运行噪音，保温效果好，重量轻。
制造性能优良的产品，获得广大消费者好评。
广州新风换气机始终如一的贯彻“做中国最好的新风换气机”的品牌理念，在国内外近上千个工程项目中使用了快净新风换气机，其品质与诚信均经受了市场的考验。
已与全国各地的400多家客户有过项目合作，无一起质量问题投诉。
新风换气机主要由热回收系统、动力系统、控制系统、降噪系统及箱体组成。
热交换采用静止板式热交换器，当室内空调回风和新风分别呈正交叉方式流经热交换器时，由于平隔板两侧气流存在着温度差和水蒸汽分压力差，两股气流间同时产生传热传质，引起全热交换过程。
这种过程是经过平隔板完成的，所以，属透过型全热交换。
当安装在系统上的全热交换器在夏季运行时，新风从空调回风中获得冷量，使温度降低，同时被回风干燥，使新风湿度降低；在冬季运行时，新风从空调回风中获得热能，使温度升高，同时被回风加湿。
就是通过这样的全热交换过程，让新风从空调回风中回收了能量。

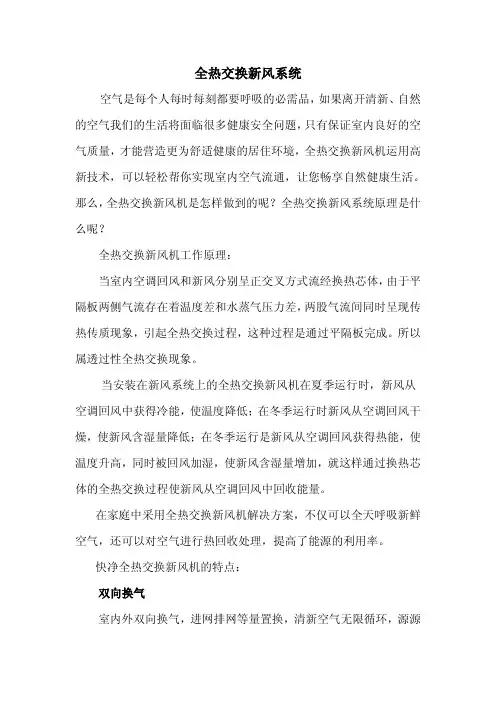

全热交换新风系统空气是每个人每时每刻都要呼吸的必需品，如果离开清新、自然的空气我们的生活将面临很多健康安全问题，只有保证室内良好的空气质量，才能营造更为舒适健康的居住环境，全热交换新风机运用高新技术，可以轻松帮你实现室内空气流通，让您畅享自然健康生活。
那么，全热交换新风机是怎样做到的呢？全热交换新风系统原理是什么呢？全热交换新风机工作原理：当室内空调回风和新风分别呈正交叉方式流经换热芯体，由于平隔板两侧气流存在着温度差和水蒸气压力差，两股气流间同时呈现传热传质现象，引起全热交换过程，这种过程是通过平隔板完成。
所以属透过性全热交换现象。
当安装在新风系统上的全热交换新风机在夏季运行时，新风从空调回风中获得冷能，使温度降低；在冬季运行时新风从空调回风干燥，使新风含湿量降低；在冬季运行是新风从空调回风获得热能，使温度升高，同时被回风加湿，使新风含湿量增加，就这样通过换热芯体的全热交换过程使新风从空调回风中回收能量。
在家庭中采用全热交换新风机解决方案，不仅可以全天呼吸新鲜空气，还可以对空气进行热回收处理，提高了能源的利用率。
快净全热交换新风机的特点：双向换气室内外双向换气，进网排网等量置换，清新空气无限循环，源源不断。
双向过滤机内按通通风设计要求，装有空气过滤器。
可有效阻止灰尘进入，保持室内空气清洁，同时可延长交换芯体的使用寿命。
高效节能内置静止式全热交换能量回收芯体，热回收率大于70%，冷热负荷不受新风影响，大大降低了新风系统处理所需的能量，实现高效节能的目的。
低噪音低噪音风机和先进的内部消音保温装置，防止对工作环境干扰，除分机外无其他运转部件，可确保运行区域无噪音污染。
全热交换新风机是目前最先进的新风技术，其适合有吊顶的房间，安装一台通风机就可以实现卫生间和厨房的排风效果全热交换新风机的排风口、进风口与新风主机之间采用管道连接，噪音很小，带来舒适安静的生活空间。
同步吸排气是全热交换新风机独有的功能，同时进行排气和进气能形成全方位的循环空气对流。

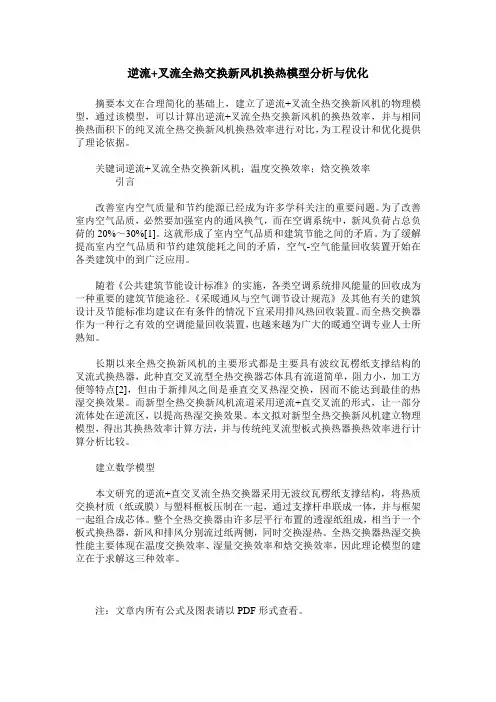

逆流+叉流全热交换新风机换热模型分析与优化摘要本文在合理简化的基础上，建立了逆流+叉流全热交换新风机的物理模型，通过该模型，可以计算出逆流+叉流全热交换新风机的换热效率，并与相同换热面积下的纯叉流全热交换新风机换热效率进行对比，为工程设计和优化提供了理论依据。
关键词逆流+叉流全热交换新风机；温度交换效率；焓交换效率引言改善室内空气质量和节约能源已经成为许多学科关注的重要问题。
为了改善室内空气品质，必然要加强室内的通风换气，而在空调系统中，新风负荷占总负荷的20%～30%[1]。
这就形成了室内空气品质和建筑节能之间的矛盾。
为了缓解提高室内空气品质和节约建筑能耗之间的矛盾，空气-空气能量回收装置开始在各类建筑中的到广泛应用。
随着《公共建筑节能设计标准》的实施，各类空调系统排风能量的回收成为一种重要的建筑节能途径。
《采暖通风与空气调节设计规范》及其他有关的建筑设计及节能标准均建议在有条件的情况下宜采用排风热回收装置。
而全热交换器作为一种行之有效的空调能量回收装置，也越来越为广大的暖通空调专业人士所熟知。
长期以来全热交换新风机的主要形式都是主要具有波纹瓦楞纸支撑结构的叉流式换热器，此种直交叉流型全热交换器芯体具有流道简单，阻力小，加工方便等特点[2]，但由于新排风之间是垂直交叉热湿交换，因而不能达到最佳的热湿交换效果。
而新型全热交换新风机流道采用逆流+直交叉流的形式，让一部分流体处在逆流区，以提高热湿交换效果。
本文拟对新型全热交换新风机建立物理模型，得出其换热效率计算方法，并与传统纯叉流型板式换热器换热效率进行计算分析比较。
建立数学模型本文研究的逆流+直交叉流全热交换器采用无波纹瓦楞纸支撑结构，将热质交换材质（纸或膜）与塑料框板压制在一起，通过支撑杆串联成一体，并与框架一起组合成芯体。
整个全热交换器由许多层平行布置的透湿纸组成，相当于一个板式换热器，新风和排风分别流过纸两侧，同时交换湿热。
全热交换器热湿交换性能主要体现在温度交换效率、湿量交换效率和焓交换效率，因此理论模型的建立在于求解这三种效率。
全热新风换气机组方案书工程名称：联系人：电话：时间：目录一、空调系统设计说明 (3)1、工程概况 (3)2．设计说明 (3)1）新风量计算 (3)2）新风机组的布置 (3)3）其他事项 (4)二、产品简介 (4)1、产品特点 (4)2、产品命名规则 (5)3、产品外观 (6)4、产品性能参数 (6)5、外形及安装尺寸 (7)三、售后服务计划 (9)3.1 售后服务说明 (9)3.2 全国售后服务体系 (10)1）售后服务 (10)2）售后服务工作程序 (13)3）售后服务范围 (14)4）应急服务响应时间 (14)5）售后服务准则 (14)6）售后服务收费标准 (14)7）产品包修期 (15)8）人员培训计划 (16)四、公司简介 (17)五、报价及图纸（附） (19)一、空调系统设计说明1、工程概况本工程空调使用面积约：680 m²，为了减小在设计、施工中的工作量和工作难度，降低成本，减少对建筑物的改造、破坏，同时考虑到装饰的美观、后期维护、运行成本低、控制灵活，所以建议使用ZQ全热新风机组，此机组热交换效率高，节能效果显著，安全可靠，维护方便，能全面提升室内空气品质，将会为您提供一个安静、舒适、惬意的生活环境。
本方案采用3套FHBQ-D15机组，4套FHBQ-D30机组。
3套FHBQ-D15机组新风量为：1500m3×3; 输入功率为：0.8W×3。
4套FHBQ-D30机组新风量为：3000m3×4; 输入功率为：2.8kW×8。
2．设计说明本方案在设计时主要考虑了建筑的结构，房间的开间，室内、外机的布置，新风量的计算等,具体说明如下：1）新风量计算为满足人们对空调舒适性的以及节能方面的要求，该建筑的新风量选择为每人30-50m3/人，小会议室和贵宾接待室取上限，大展厅取下限。
2）新风机组的布置结合该建筑的所在地域，结构形式，以及建筑功用，考虑到气流分布的合理性，建议采用ZQ系列全热新风换气机组，既满足空调舒适性；同时又能满足装潢效果，美观大方。

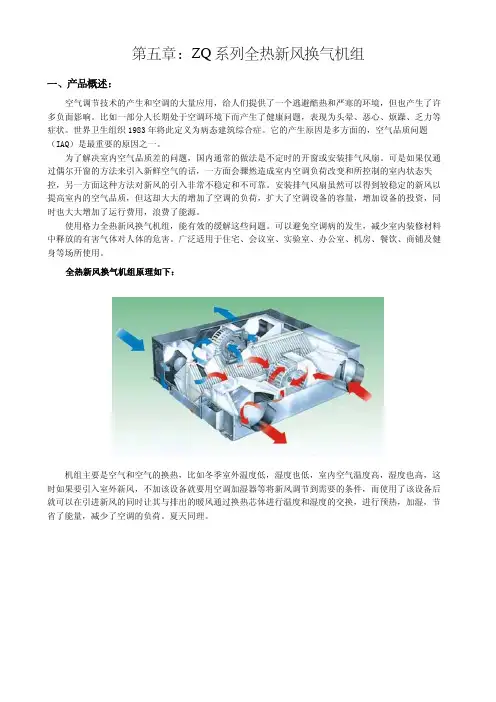

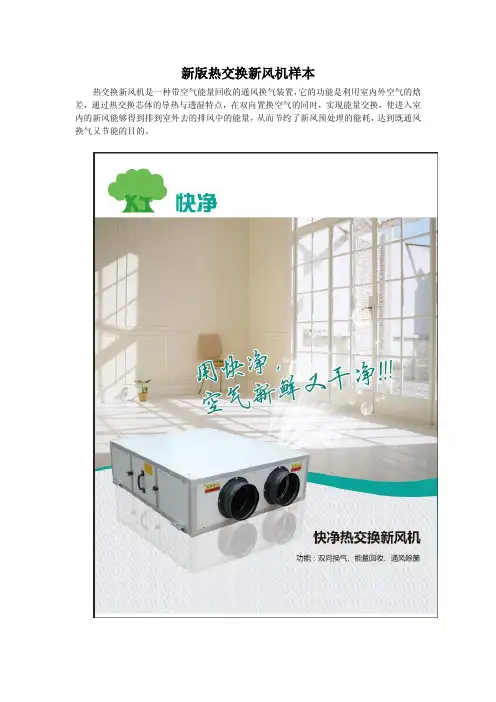

新版热交换新风机样本
