开关电源成品检验判定标准

1、目的通过进行相关的测试检验评估，确保产品符合安规及品质要求。

2、适用范围适用于本公司所开发/设计的所有开关电源产品。

3、检验所用仪器与设备检验所需的设备均须为校验合格的设备，其精度必须高于测试所要求的精度至少一位。

4、检验试验的一般条件4.1 检验试验的环境要求如无特殊要求，则试验应在下列环境条件下进行：环境温度：20 ~ 30℃；相对湿度：35% ~ 75%；大气压力：70 ~ 106KPa。

4.2 检验方法各检验项目内有检验方法，具体的检验操作方法参考《检验作业指导书》。

5、检验基本原则及判定准则5.1 检验基本原则5.1.1 以《检验规范》、《产品规格书》依据，以测试数据为准则。

5.1.2 检验过程中若发现问题比较严重且比较多，需立即停止并及时向上级汇报。

5.1.3 检验过程中，若抽样产品出现问题，但不影响测试的正常进行，则需测完样机的全部项目。

5.2 不合格项目分类5.2.1 致命问题安规测试不合格；导致电源损坏的所有项目。

5.2.2 严重问题技术指标未达到规格的要求；抗干扰性指标未达到规格要求。

5.2.3 一般问题测试中指标的裕量不足。

5.2.4 讨论问题研究性测试未合格项目；产品规格书中未界定的项目。

6、检验试验项目说明：以下检验方法，参照IEC、GB、CE、UL等标准的通用检验方法；检验项目以产品规格书规定的为准，产品规格书有要求的项目为必检项目，产品规格书未要求的项目可不检验；检验条件如果产品规格书有规定,则以产品规格书为准；当客户对检验项目和检验方法等有特别要求时，以客户的要求为准。

输入全电压范围是指输入由最低输入电压到最高输入电压连续调节，但数据只需记录最低输入电压，额定输入电压，最高输入电压的情况。

输出全负载范围是指输出负载由最小负载到额定负载连续调节，但数据只需记录最小负载，半载，额定负载的情况。

高温低温分别指产品的工作温度或存储温度的上限和下限。

输入电源的频率要求为最小输入电压时47Hz（当设备能力达不到47 Hz时按设备能达到的最小频率输入）、最大输入电压时63Hz、额定高电压输入时为50 Hz、额定低电压输入时为60 Hz。

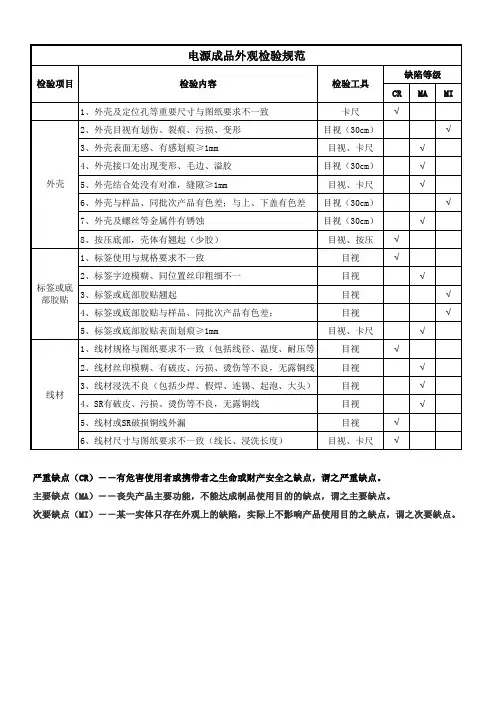

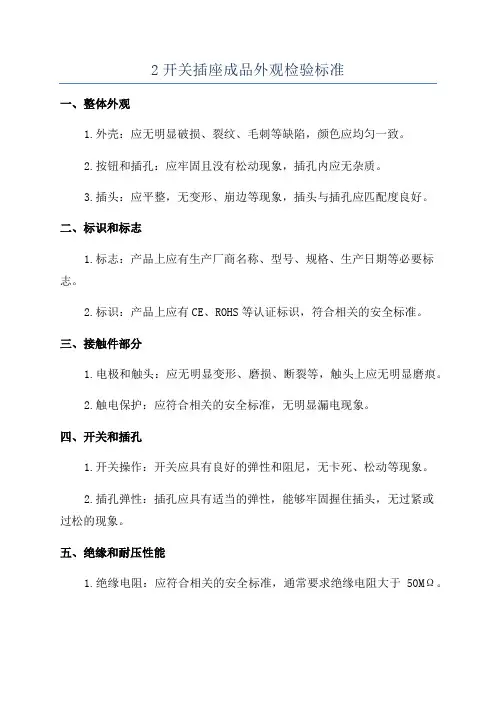

2开关插座成品外观检验标准
一、整体外观
1.外壳：应无明显破损、裂纹、毛刺等缺陷，颜色应均匀一致。

2.按钮和插孔：应牢固且没有松动现象，插孔内应无杂质。

3.插头：应平整，无变形、崩边等现象，插头与插孔应匹配度良好。

二、标识和标志
1.标志：产品上应有生产厂商名称、型号、规格、生产日期等必要标志。

2.标识：产品上应有CE、ROHS等认证标识，符合相关的安全标准。

三、接触件部分
1.电极和触头：应无明显变形、磨损、断裂等，触头上应无明显磨痕。

2.触电保护：应符合相关的安全标准，无明显漏电现象。

四、开关和插孔
1.开关操作：开关应具有良好的弹性和阻尼，无卡死、松动等现象。

2.插孔弹性：插孔应具有适当的弹性，能够牢固握住插头，无过紧或
过松的现象。

五、绝缘和耐压性能
1.绝缘电阻：应符合相关的安全标准，通常要求绝缘电阻大于50MΩ。

2.耐压性能：插座应能够承受额定电压，在正常工作条件下无放电、击穿等现象。

六、配线盒和线材
1.配线盒：应无变形、裂纹、毛刺等缺陷，固定螺丝应紧固可靠。

2.线材：应符合相关的安全标准，无明显破损和磨损现象，绝缘层应完整无裂纹。

七、其他检验
1.功能性测试：检验插座的开关、插孔是否正常工作，无接触不良、断路或短路等问题。

2.产品包装：检查产品包装是否完好，是否与产品型号和规格一致。

最后，应根据产品的实际特点和使用要求，制定具体的检验项目和标准，以确保产品的质量和安全性。

以上仅为参考，具体的检验标准应根据实际情况进行制定。

输入浪涌电流(1).测试目的：确保产品在接通电源时，交流回路最大瞬时电流值在标准范围内。

(2).测试条件：a.输入电压为额定输入最大电压，输出为满载状态，测试产品在常温下放置4H以上。

b.测试示意图为：图1c.在交流输入回路中串入无感电阻R0 (R0＝Ω)，用示波器测量R0在加电峰值时的波形，计算出启动冲击电流，重复测量时必须对电路中储能器件进行放电和热敏电阻冷却后再做测量。

(3). 测试后检验：a.输入冲击电流最大值应小于50倍输入电流的额定值，或由型号产品标准规定。

(4). 备注：A. 检测员严格按照本作业指引进行检验，并作好相关记录，记录表见《综合电气性能测试报告A》。

B. 在测试时失败或异常，速联系品管负责人或相关人员。

输出电压、输入功率、输入功率因素、工作效率(1).测试目的：确保产品的输出电压、输入功率、输入功率因素、工作效率在标准范围内。

(2).测试条件：a.输入电压在额定输入电压范围内变化，一般记录三个点上的数据，即最低输入电压、标称输入电压和最高输入电压。

b.输出为额定负载或空载状态，产品在常温下进行测试。

c.测试示意图为：图2(3). 测试后检验：a.输出电压在额定值的±5%范围内，或由型号产品标准规定。

b.功率因数：不带PFC最小值应大于，带无源PFC最小值应大于，带有源PFC最小值应大于，或由型号产品标准规定。

c.效率：输出总功率与输入总功率之比。

输出电压≤5V η≥65% ；5V＜输出电压＜12V η≥70%；输出电压≥12V η≥75% ；或由型号产品标准规定。

(4). 备注：A. 检测员严格按照本作业指引进行检验，并作好相关记录，记录表见《综合电气性能测试报告A》。

B. 在测试时失败或异常，速联系品管负责人或相关人员。

输出电压纹波及噪声(1).测试目的：确保产品的输出电压纹波及噪声在标准范围内。

(2).测试条件：a.输入电压在额定输入电压范围内变化，一般记录三个点上的数据，即最低输入电压、标称输入电压和最高输入电压。

测试后检验：输出电压在额定值的±5%范围内，或由型号产品标准规定。

功率因数：不带PFC最小值应大于0.5，带无源PFC最小值应大于0.75，带有源，或由型号产品标准规定。

测试后检验：输出直流电压中所包括的交流分量峰一峰值≤输出电压额定值1%，或由型号产品标准规在输出电压、电流均为标称值时，输入电压标称值分别阶跃到110%和90%，用示波器分别测出电压的过冲暂态恢复时间输入电压、输出电压均为标称值时，负载电流从25%阶跃到100%阶跃，再从100%阶跃到观察输出波形。

如图7所示：图7：过冲幅度及暂状恢复时间波形图6D 测试目的：确保产品在正常使用时的启动时间及维持时间在规定范围。

接线端子：预定要与保护接地导线相连的接线端子，应标示符号“”（”表示“通”状态，应使用圆圈“”表示“断”状态。

）。

对于推推式开关，应使用圆圈“）。

对任何一次电源开关或二次电源开关，包括隔离开关，均可使用符”图2综合试验波（a）1.2/50μs开路电压波形（按IEC601波形规定）波前时间：T1=1.67×T=1.2μs±30％半峰值时间：T2=50μs±20％(b)8/20μs短路电流波形（按IEC601波形规定）波前时间：T1=1.25×T=8μs±30％半峰值时间：T2=20μs±20％c.对试验发生器的基本性能要求是：发生器内阻：2Ω（可附加电阻10Ω,以便形成12的发生器内阻）。

开路电压波：1.2/50μs；开路输出电压（峰值）：见表1，一般选等级2。

浪涌输出极性：正/负；在正、负两极分别作实验。

浪涌注入方式：L-N；L-PE；N-PE各进行一次实验。

浪涌移相范围：0°～360°；一般取0º、45º、90º、135º、225º、270º六点作评估实验。

最大重复率：每个相位角、每种输出极性5次；至少每分钟1次。
