特性要因图

特性要因图也称鱼骨图，是由多人共同讨论，采用脑力激荡的方式，找出事情因（要因）果（特性）关系，详细分析原因或对策的一种图形。

绘制鱼骨图是护理质量管理中非常常用的方法，分享相关资料供学习。

日本著名的品质管理专家石川馨曾说：“企业95%的品质管理问题，可通过全体人员活用七大品管（QC）手法得到解决。

全面品质管理的推行，离不开企业各级、各部门人员对这些工具的掌握与灵活应用。

”今天主要为大家介绍目前医院品管圈最常用的一个手法：特性要因图，也就是鱼骨图。

定义特性要因图（Cause andEffectDiagram）是由多人共同讨论，采用脑力激荡的方式，找出事情因（要因）果（特性）关系，详细分析原因或对策的一种图形。

主要用来说明质量特性、影响质量的主要因素与次要因素三者之间的关系，其形状像鱼骨的分布，故又称“鱼骨图”。

又因其为日本石川馨博士所发明，也称为“石川图”。

作用1. 过程改善、解析；2. 追查异常原因；3. 检讨作业标准；4. 教育培训及经验交流。

种类1. 原因追求型列出可能会影响过程（或流程）的相关因素，进一步找出主要原因，并以此表示结果与原因之间的关系（鱼头向右）。

2. 对策追求型此类型是将鱼骨图反转成鱼头向左的图形，目的在于制定如何防止问题点、如何达成目标结果的对策。

因此，特性要因图一般用来表示期望效果（特性）与对策（要因）间的关系。

制作步骤【原因追求型鱼骨图制作步骤】特性要因图目前主要有两种制作方式，分别是大骨展开法与小骨集约法。

1.大骨展开法①明确问题的评价特性。

评价特性指能具体衡量事项（含事与物）的指标、尺度，例如以实际洗手次数与应洗手次数的比值来衡量洗手率。

②记上背骨：由左向右画一条粗的箭头，并于箭头右侧写上评价特性，然后为评价特性加上方框。

③记上大骨（大要因）：大骨个数以4～8个为宜，通常依据4M1E法则（即人员Man、设备Machine、材料Material、方法Method、环境Environment）来考虑分类，也可以按流程分类。

QC （旧）七大手法之四——鱼骨图(Fishbone Diagram)一．定义：因果图（Cause and Effect Diagram ），又称特性要因图、鱼骨图、鱼刺图、树枝图、因素图、河图、石川图。

是一种用于分析质量特性（结果）与影响质量特性的可能原因/因素（即潜在原因）之间关系的一种工具。

1953年，由日本东京大学教授Kaoru Ishikawa 石川馨（日本最著名的质量权威，以其发明的鱼骨图——TQM 的七大手法之一而著称，另有一句名言——顾客是任何一个你工作的下家，而不论是他在组织内部还是组织外部——这个创意发展为内部顾客和外部顾客））首次运用鱼骨图帮助川崎钢铁厂的工程师们理解造成生产问题的各因素之间是如何相互关联的。

所以因果图又称为石川图。

因果图的定义：一种表明质量特性与其影响原因之间的关系的图形。

因果图它形象地表示了探讨问题的思维过程，通过有条理地逐层分析，可以清楚地看出“原因—结果”与“手段—目标”的关系，使问题的脉络完全显示出来。

绘制鱼骨图的步骤：1) 确定要对哪些质量问题进行因果分析。

2) 选择其中的一个质量问题，把它写在纸的右侧。

从左至右画出脊骨线，把质量问题用方框框住，当作“鱼头”。

然后写下作为大骨的影响质量问题的基本原因，并用方框框住。

3) 写下影响大骨（基本原因——5M1E ）的第二层原因（中骨）和影响中骨的第三层次原因（小骨）。

原因之间的关系必须是因与果的关系。

如果需要还可以展开到第四层的更为细小的原因（小小骨），直到可以采取措施的具体原因为止（注：大骨与脊骨之间的夹角以60-75º为宜，中骨与脊骨平行，小骨与中骨的夹角同样为60-75º。

一个完整的因果图至少应有二层，许多因果图有三层或更多层。

4) 对每一个原因都进行重要性划分（真因判断——见真因判定表），标识出看上去对质量特性有重要影响的原因(即一般称为的“要因”)，从最层次的原因中（即小骨或小小骨）选取和识别少量的（3～5个）可能对结果有最大影响的原因，将其作为制定改进措施的重点考虑对象，标识的方法可以是用方框框起来或加注特殊的符号。

特性要因图特性要因分析图(Characteristic Diagram)一．前言所谓特性要因图就是当一个问题的特性(结果)受到一些要因(原因)的影响时,我们将这些要因加以整理,成为有相互关系且有系统的图形。

简言之就是将造成某项结果(特性)的诸多原因(要因),以有系统的方式(图表)来表达结果与原因之间的关系。

[某项结果的形成,必定有其原因;设法使用图解法找出这些原因来]这概念是由日本品管大师石川馨博士首先提出的。

特性要因图又因为是石川馨博士于1952年所发明,所以又称[石川图]。

其主要目的是阐明因果关系,也称[因果图]；又因为它的形状与鱼骨相似,故又常被称呼为[鱼骨图]。

二．特性要因图1.原因追求型:以列出可能会影响过程(或流程)的相关因子,以便进一步由其中找出主要原因,并以此图形表示结果与原因之间的关系。

WHY?2.对策追求型:此类型是将鱼骨图反转成鱼头向左的图形,目的在于追求问题点应该如何防止,目标结果应如何达成的对策。

故以特性要因图表示期望效果(特性)与对策(要因)间的关系。

三．如何绘制特性要因图1.确定特性:在未绘制之前,首先应决定问题或质量的特性是什么?一般来说,特性可以体现为零件规格、帐款回收率、产品不合格率、客户抱怨、设备停机率、报废率等与质量有关或是以和成本有关的人事费、行政费、材料费等。

2.绘制骨架:首先在纸张或其他用具(如白板)右方划一 “□”填上决定的特性,然后自左而右划出一条较粗的干线,并在线的右端与“□”接合处,划一向右的箭头。

图示:3.大略记载各类原因:确定特性之后,就开始找出可能的原因,然后将各原因用简单的字句,分别记在大骨上的“□”加上箭头分枝,以斜度约60°划向干线,划时应留意较干线稍微细一些。

各大要因记载可由4M +1E:人员(Man)．机械(Machine)．材料(Material)．方法(Methed)及环境(Environment)等五大类着手寻找。

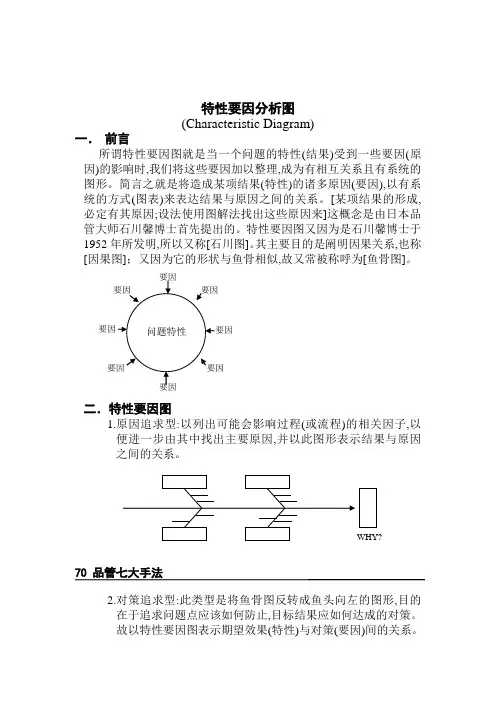

特性要因分析图 (Characteristic Diagram)一． 前言所谓特性要因图就是当一个问题的特性(结果)受到一些要因(原因)的影响时,我们将这些要因加以整理,成为有相互关系且有系统的图形。

简言之就是将造成某项结果(特性)的诸多原因(要因),以有系统的方式(图表)来表达结果与原因之间的关系。

[某项结果的形成,必定有其原因;设法使用图解法找出这些原因来]这概念是由日本品管大师石川馨博士首先提出的。

特性要因图又因为是石川馨博士于1952年所发明,所以又称[石川图]。

其主要目的是阐明因果关系,也称[因果图]；又因为它的形状与鱼骨相似,故又常被称呼为[鱼骨图]。

二．特性要因图1.原因追求型:以列出可能会影响过程(或流程)的相关因子,以便进一步由其中找出主要原因,并以此图形表示结果与原因之间的关系。

70 品管七大手法2.对策追求型:此类型是将鱼骨图反转成鱼头向左的图形,目的在于追求问题点应该如何防止,目标结果应如何达成的对策。

故以特性要因图表示期望效果(特性)与对策(要因)间的关系。

WHY?三．如何绘制特性要因图1.确定特性:在未绘制之前,首先应决定问题或质量的特性是什么?一般来说,特性可以体现为零件规格、帐款回收率、产品不合格率、客户抱怨、设备停机率、报废率等与质量有关或是以和成本有关的人事费、行政费、材料费等。

2.绘制骨架:首先在纸张或其他用具(如白板)右方划一 “□”填上决定的特性,然后自左而右划出一条较粗的干线,并在线的右端与“□”接合处,划一向右的箭头。

图示:3.大略记载各类原因:确定特性之后,就开始找出可能的原因,然后将各原因用简单的字句,分别记在大骨上的“□”加上箭头分枝,以斜度约60°划向干线,划时应留意较干线稍微细一些。

各大要因记载可由4M +1E:人员(Man)．机械(Machine)．材料(Material)．方法(Methed)及环境(Environment)等五大类着手寻找。

特性要因图1、概念特性要因图又叫做因果图或鱼骨图。

指将造成某项结果的众多原因，以系统的方式进行图解，即以图来表达结果（特性）与原因（要因）之间的关系，因为此图的形状很像鱼骨，故称为鱼骨图。

正式名称为特性要因图。

主要用于：寻找引发结果的原因。

下图是特性要因图应用的一个范例：图1 特性要因图应用示例2、为何要用特性要因图①、能有效防止落入思考障碍，是解决问题的好工具。

常见的思考障碍有：(a)、自我限制；(b)、“想原因”与“作判断”同时进行；(c)、“思考”与“记忆”互相干扰；(d)、“想原因”与“想对策”混杂；(e)、未系统化而无法专注。

②、使参与者的联想力互动以激发各自的想象（脑力激荡法/头脑风暴法）；③、深入掌握问题的因果，并彻底的分析原因；④、互相讨论，使参与者对问题原因的看法趋向于一致。

3、特性要因图制作步骤步骤1 明确问题的评价特性。

评价特性：指能具体衡量事项（含事、物）的指针、尺度。

例：价特性加上方框。

如图2：图2 背骨步骤3 记上大骨（大要因）：（a）、大骨个数以4——8较适合，通常以4M1E（人员、设备、材料、方法、环境）来分类，也可依流程别、工序别等来分类。

(b)、大要因以方框圈起来，并加上箭条到背骨，大骨与背骨相交角一般取60°较为适当。

(c)、为避免要因遗漏，可加入“其它”项。

图3 大要因步骤4 依次往各大骨中记入中骨、小骨，并且注意：(a)、应反复追问“为何、有何”，以找出最具体的原因；(b)、应用脑力激荡法（Brain Storming）；图4 中骨与小骨步骤5 挑出影响目前问题较大的要因作为主要因，并用圈选（红笔/其它颜色笔）：(a)、全员参与圈选；(b)、要因以4——6项为宜；(c)、整理并记录必要事项（如主题、时间、参与人员等）。

4、绘制特性要因图应注意事项●集合全员的知识，使有关人员（如：前后制程人员、技术人员等）、能真心诚意参与说真话者一起参加；●思考重点放在“为什么”，而不是“如何解决”；●小要因若是无法采取对策，须再深入剖析；●若怕要因遗漏，可于隔天再进行一次（应用潜在意识活动）鱼骨图分析；●若以4M1E分类方式绘制不理想时，可考虑以流程别、工序别进行绘制；●要因的表示要具体、简洁（如：“动词+形容词”、“名词+动词”等）；●特性若可细分时，最好细分，再分别绘制特性要因图。

特性要因图意义特性要因图(Cause and Effect Diagram)是一种用来说明质量特性，及影响质量之主要因素与次要因素三者间关系的图形。

由于其形状类似鱼骨，故又称为「鱼骨图」，如图所示。

若能与柏拉图、控制图、直方图等技巧配合使用，其效果更佳。

特性要因图的功能特性要因图的功能非常广泛，除可用于现场制程外，其它在事务上、研究上、教育上及新产品的开发上均能派上用场。

在「原因」或「对策」之寻找，必须透过相关人员的知识和经验的聚集并整理，而成一种有系统有组织的程序与方法，以得到分析管理的效果。

其功能可整理成下列四点：1.改善解析：为改善质量、提高产量、降低成本、增加工作效率，于进行现状分析时，特性要因图所考虑之各原因，将有何种程度影响，可配合柏拉图分析并研究提出改善对策。

2.制程管制：SPC主要以管制图判断制程是否稳定，当出现管制界线外的不良品，或是出现八种管制界线内的不良现象，欲察明可能知因素时，可利用特性要因图找出关键因素或以直方图来明了制程能力，当直方图超出规格界线时，亦有赖于特性要因图以查明其真正原因。

3.制定操作标准：将特性要因图分析彻底后，表示对于制程的变异有充分的掌握，之后在制定或修改操作标准时，即可针对原因以适当的对策因应。

4.实施品管教育：当所有相关人员参予讨论，可以利用特性要因图将每个人的经验及技术内容整理出来，使大家获得完整的观念与思想，增进管制者的解析能力。

绘制与实施1.确定问题点－特性要因图在未绘制之前，应先将不良率、顾客的抱怨、产品尺寸不符、外观不良等有关质量方面的问题，或安全程度、效率的提高、观念的提升等期望方面的问题，加以确定。

2.召集相关人员－必须使有关的人员都能参加，一方面集思广益，另一方面也有再教育的效果，以期能把关键因素顺利找出。

3.准备大幅的纸张与彩色笔－先在纸中央画一条较粗的线，之后在右端画一个指向右方的箭头，并于箭头右侧写上问题点。

4.脑力激荡－由所招集的人员轮流针对问题点，提出影响问题点之要因或解决问题之方案。

第三章特性要因图第三章特性要因图(Characteristic Diagram)一、前言工厂的目的在于制造出适当质量的产品,这些产品乃是经过一连串过程才制造出来,这连串制造过程中,主要的管理目标是:较佳的(符合顾客需要的质量)制品、较低成本、较高的效率、稳定的制程。

所以说,工厂里的工作情形就可由我们制造出来的制品质量、成本、交期、数量等种项结果表示出来,但结果的好坏受各个制程所遭遇的诸原因所影响,因此,想获得好的结果,就必需充分把握何种原因会有好的影响,何种原因会有坏的影响,然后加以管理改善。

二、何谓特性要因图对于结果(特性)与原因(要因)间或所期望之效果(特性)与对策间的关系,以箭头连结,详细分析原因或对策的一种图形称为特性要因图。

特性要因图为日本品管权威学者石川馨博士于1952所所发明,帮又称为「石川图」。

又其因形状似鱼骨,故亦称鱼骨图。

其在关明原因与结果之关系,亦称为因果图。

三、特性要因图的书法步骤1:决定问题(或质量)的特性特性的要因力在未划之前,应先决定问题(或质量)的特性,如不良率、停机率、送修率、抱怨的发生、外观不良,, 尺寸不良等有关质量低下问题特性加以确定。

步骤2:准备适当的纸张、划制特性要因图的骨架,将特性写在右端,自左划上一条较粗的干线(称线线),就是代表制程,并在干线的右端划一指向右方的箭头。

在工作现场可用笔划在一张较大的纸上贴于现场。

步骤3:把原因分类成几个大类,每大类划于中骨上,,且以方框圈起来。

加上箭头的大分枝,稍斜的(约60度)插到母线,此大分枝称子枝,较母线略细。

大原因可依制程别分类,一般分为人、机械、材料、方法、其它。

人機械方法其他材料特性步骤4:探讨大原因的原因,再细分为中、小原因,将其计入小骨及枝骨上(称孩枝、曾孙枝)。

细分中小原因时,应注意必须能采取对策者为主要条件,具有因果关系者归于同一中、小枝骨内,无因果关系者则否。

步骤5:决定影响问题点之原因的顺序以集中思考自由讨论的方式,在所列出的原因中认为影响较大的划上红圈,再从划上红圈的原因中认为影响更大者再划上红圈,一直检讨下去。

特性要因图（因果鱼骨图）(PPT14) 详细介绍：特性要因图特性要因图又称因果图或鱼骨图，就是当一个问题的特性（结果）受到一些原因的影响时，我们将这些原因予以整理，成为有相互关系的图形。

简言之就是针对造成某结果的诸多原因，以有系统的方式表达结果与原因之间的关系，并设法使用图解法找出这些原因来。

特性要因图特性要因图的制作方法步骤一、决定问题或品质特性特性要因图的制作方法步骤二、决定大要因特性要因图的制作方法步骤三、决定中小要因特性要因图的制作方法步骤四、标出决定影响问题点的主因特性要因图的制作方法步骤五、标注必要的事项：如制作目的、日期及制作者行动计划表注意事项集合全员的知识和经验（和脑力激荡法相结合）应按特性绘制多张的特性要因图以能解决问题为重点（5W1H）可以制作行动对策表特性要因图之应用问题的整理追查真正的原因寻找对策品管七大手法品管七大手法是常用的统计管理方法，又称为初级统计管理方法。

它主要包括控制图、因果图、相关图、排列图、统计分析表、数据分层法、散布图等所谓的QC七工具。

其实，质量管理的方法可以分为两大类：一是建立在全面质量管理思想之上的组织性的质量管理；二是以数理统计方法为基础的质量控制。

组织性的质量管理方法是指从组织结构，业务流程和人员工作方式的角度进行质量管理的方法，它建立在全面质量管理的思想之上，主要内容有制定质量方针，建立质量保证体系，开展QC小组活动，各部门质量责任的分担，进行质量诊断等。

统计质量控制是美国的贝尔电话实验所的休哈特（W.A.Shewhart）博士在1924年首先提出的控制图为起点，半个多世纪以来有了很大发展，现在这些方法可大致分为以下三类。

（1）初级统计管理方法：又称为常用的统计管理方法。

它主要包括控制图、因果图、相关图、排列图、统计分析表、数据分层法、散布图等所谓的QC七工具（或叫品管七大手法）。

运用这些工具，可以从经常变化的生产过程中，系统地收集与产品质量有关的各种数据，并用统计方法对数据进行整理，加工和分析，进而画出各种图表，计算某些数据指标，从中找出质量变化的规律，实现对质量的控制。
