《民用建筑电气设计规范》
《民用建筑电气设计规范》是中国建筑标准化协会制定的
一项标准，用于指导民用建筑电气设计的相关工作。
该规
范的主要内容包括以下几个方面：
1. 一般要求：规定了民用建筑电气设计的基本原则、设计
依据、设计内容等。
其中包括了建筑用电负荷计算、电气
设备的选择与配置、电气线路布置等方面的要求。
2. 供电系统设计：包括了供电方式的选择、主变电站的选
址与布置、配电房的设计、主干线路和分支线路的设计等。
同时还规定了电气设备的安装、运行与维护等要求。
3. 照明设计：规定了民用建筑照明系统的设计要求，包括
照明负荷计算、照明设备的选择与配置、照明线路的布置等。
同时还对照明控制系统、照明保护与维护等方面进行
了详细的规定。
4. 弱电系统设计：包括了通信系统、广播系统、监控系统、安防系统、楼宇自控系统等弱电系统的设计要求。
其中涉
及到了设备的选择与配置、线路布置、系统集成与联动等
方面的内容。
5. 特殊场所电气设计：针对特殊场所如医院、学校、商场、酒店等，规定了电气设计的特殊要求。
例如，医院的电气
设计需要考虑到手术室、病房、诊疗室等不同区域的电气
设备配置与线路布置。
6. 安全与保护设计：规定了民用建筑电气设计中的安全与
保护要求，包括接地系统的设计、过电压保护、漏电保护、雷电防护等方面的内容。
总之，《民用建筑电气设计规范》是一项详细而精确的标准，旨在确保民用建筑电气设计的安全、可靠和高效运行。

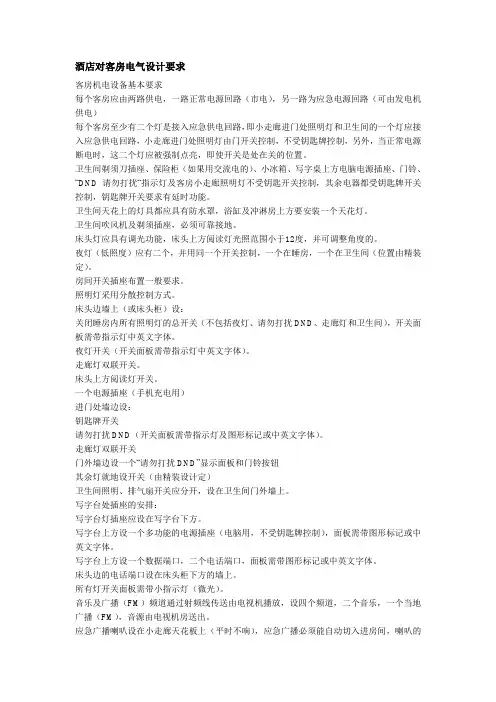

酒店对客房电气设计要求客房机电设备基本要求每个客房应由两路供电，一路正常电源回路（市电），另一路为应急电源回路（可由发电机供电）每个客房至少有二个灯是接入应急供电回路，即小走廊进门处照明灯和卫生间的一个灯应接入应急供电回路，小走廊进门处照明灯由门开关控制，不受钥匙牌控制，另外，当正常电源断电时，这二个灯应被强制点亮，即使开关是处在关的位置。
卫生间剃须刀插座、保险柜（如果用交流电的）、小冰箱、写字桌上方电脑电源插座、门铃、“DND请勿打扰“指示灯及客房小走廊照明灯不受钥匙开关控制，其余电器都受钥匙牌开关控制，钥匙牌开关要求有延时功能。
卫生间天花上的灯具都应具有防水罩，浴缸及冲淋房上方要安装一个天花灯。
卫生间吹风机及剃须插座，必须可靠接地。
床头灯应具有调光功能，床头上方阅读灯光照范围小于12度，并可调整角度的。
夜灯（低照度）应有二个，并用同一个开关控制，一个在睡房，一个在卫生间（位置由精装定）。
房间开关插座布置一般要求。
照明灯采用分散控制方式。
床头边墙上（或床头柜）设：关闭睡房内所有照明灯的总开关（不包括夜灯、请勿打扰DND、走廊灯和卫生间），开关面板需带指示灯中英文字体。
夜灯开关（开关面板需带指示灯中英文字体）。
走廊灯双联开关。
床头上方阅读灯开关。
一个电源插座（手机充电用）进门处墙边设：钥匙牌开关请勿打扰DND（开关面板需带指示灯及图形标记或中英文字体）。
走廊灯双联开关门外墙边设一个“请勿打扰DND”显示面板和门铃按钮其余灯就地设开关（由精装设计定）卫生间照明、排气扇开关应分开，设在卫生间门外墙上。
写字台处插座的安排：写字台灯插座应设在写字台下方。
写字台上方设一个多功能的电源插座（电脑用，不受钥匙牌控制），面板需带图形标记或中英文字体。
写字台上方设一个数据端口，二个电话端口，面板需带图形标记或中英文字体。
床头边的电话端口设在床头柜下方的墙上。
所有灯开关面板需带小指示灯（微光）。
音乐及广播（FM）频道通过射频线传送由电视机播放，设四个频道，二个音乐，一个当地广播（FM），音源由电视机房送出。
建筑电气设计基础
1.电气负荷计算：电气负荷计算是建筑电气设计的第一步，它包括对
建筑物各个用电设备的负荷进行计算，以确定整个建筑物的总负荷需求。
负荷计算的基本方法是根据各个设备的功率、数量和使用时间来估算，同
时还需考虑到负荷的峰值和容量因素。
2.电气布线设计：电气布线设计是指根据建筑物的结构和功能要求，
合理规划电气设备的布置和电缆的敷设。
电缆的选择要满足电气负荷的需求、线路的长短和电磁干扰等要求，以及满足电缆安全使用和维护的要求。
3.照明设计：照明设计是建筑电气设计中的一个重要内容，它涉及到
建筑物内部的照明设备的布置、类型、亮度和颜色等方面。
合理的照明设
计可以提高建筑物内部的舒适度和视觉效果，同时也可以节约能源和降低
运维成本。
4.插座和配电箱设计：插座和配电箱的设计是建筑电气系统的基础，
它们的布置和容量要满足建筑物内各种用电设备的需求，并考虑到日后的
扩容和维护。
插座的位置和数量要符合使用者的习惯和便利，同时要遵循
相关的安全规范，以确保用电设备的安全使用。
5.接地系统设计：接地系统是建筑电气系统的重要组成部分，它能够
提供电气设备的安全工作环境，并保护人员免受电击伤害。
接地系统的设
计要考虑建筑物的接地电阻、地电位的控制和保护选择等问题，以确保电
气设备在故障时能够及时断电，保护人员的生命安全。
综上所述，建筑电气设计基础包括电气负荷计算、电气布线设计、照
明设计、插座和配电箱设计以及接地系统设计等方面。
这些基础知识是进
行建筑电气设计的前提和基础，只有深入理解和掌握这些基础知识，才能进行合理、安全和高效的建筑电气设计。

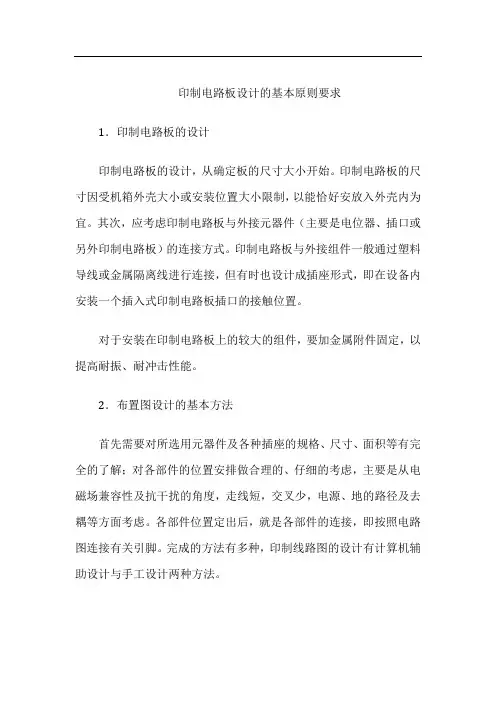

印制电路板设计的基本原则要求1．印制电路板的设计印制电路板的设计，从确定板的尺寸大小开始。
印制电路板的尺寸因受机箱外壳大小或安装位置大小限制，以能恰好安放入外壳内为宜。
其次，应考虑印制电路板与外接元器件（主要是电位器、插口或另外印制电路板）的连接方式。
印制电路板与外接组件一般通过塑料导线或金属隔离线进行连接，但有时也设计成插座形式，即在设备内安装一个插入式印制电路板插口的接触位置。
对于安装在印制电路板上的较大的组件，要加金属附件固定，以提高耐振、耐冲击性能。
2．布置图设计的基本方法首先需要对所选用元器件及各种插座的规格、尺寸、面积等有完全的了解；对各部件的位置安排做合理的、仔细的考虑，主要是从电磁场兼容性及抗干扰的角度，走线短，交叉少，电源、地的路径及去耦等方面考虑。
各部件位置定出后，就是各部件的连接，即按照电路图连接有关引脚。
完成的方法有多种，印制线路图的设计有计算机辅助设计与手工设计两种方法。
最原始的是手工排列布图。
这种方法比较费事，往往要反复几次，才能最后完成，在没有其他绘图设备时也可以采用。
这种手工排列布图方法对刚学习印制板图设计的人来说也是很有帮助的。
计算机辅助制图，可通过多种绘图软件完成，这些软件功能各异，但总的说来，绘制、修改较方便，并且可以存盘和打印。
接着，确定印制电路板所需的尺寸，并按原理图，将各个元器件位置初步确定下来，然后经过不断调整使布局更加合理。
印制电路板中各组件之间的接线安排方式如下：（1）印制电路中不允许有交叉电路，对于可能交叉的线条，可以用“钻”、“绕”两种办法解决，即，让某引线从别的电阻、电容、三极管脚下的空隙处“钻”过去，或从可能交叉的某条引线的一端“绕”过去。
在特殊情况下，如果电路很复杂，为简化设计也允许用导线跨接（跳线）或采用双面板，来解决电路交叉问题。
（2）电阻、二极管、管状电容器等组件有“立式”、“卧式”两种安装方式。
立式指的是组件体垂直于电路板安装、焊接，其优点是节省空间；卧式指的是组件体平行并紧贴于电路板安装、焊接，其优点是组件安装的机械强度较好。
低压配电设计规范讲解GB500542024首先，该规范明确了低压配电设计的基本原则与要求。
包括：1.满足用电设备的电能需求，保证正常运行；2.满足用电配电系统的经济性、可靠性和安全性要求；3.符合国家法律法规的规定；4.尽可能采用适用于电气设备的先进技术和设备。
其次，规范对低压配电的基本参数进行了规定。
包括：1.额定电压及频率：220V/50Hz是最常见的低压配电系统额定参数，但也可以根据实际需要进行调整；2.电能计量：对于居民住宅，采用卫生间单户表计量；对于办公、商业和公共建筑，采用分户表计量或分组表计量；3.配电容量：规定了不同用途的建筑物的最小配电容量。
在低压配电系统的设计中，该规范还规定了接地措施的要求。
包括：1.建筑物的主体结构、金属结构和金属管线等要接地；2.电气设备的外壳与大地之间应保持良好的接地；3.设备接地电阻要符合规范规定的要求；4.接地故障保护装置应设置。
此外，规范对低压配电系统中的线路布置和设备规格也进行了规定。
包括：1.线路布置的要求：布线应简单合理，且易于维修和扩容；2.设备的选择和规格要求：设备应符合国家标准和行业规范，且满足配电系统的负荷需求；最后，规范还对低压配电系统中的安全保护措施进行了规定。
1.短路保护：应设置相应短路保护装置，以避免线路短路时引起火灾和设备损坏；2.过载保护：应设置过载保护装置，以防止线路过载而引起设备损坏；3.漏电保护：应采用漏电保护装置，以防止漏电事故造成人员触电；4.火灾报警和灭火装置：对于大型建筑物或特殊场所，应设置火灾报警和灭火装置，以保障人员生命财产安全。
电气专业对建筑设计（住宅小区、别墅类建筑）的基本要求一、总体（一）强电设计（1）大型住宅小区独立设置10kV开闭所，每1.2~2.0万户设一座开闭所，建筑面积200~300㎡，用地面积≥500㎡。
（2）室外总体根据小区总容量来确定变配电所的数量，具体采用Ⅲ型站、Ⅳ型站还是箱式变，需与当地供电部门征询后确定。
如无特殊规定，优先采用箱变型式。
（3）变配电所具体尺寸不同的供电局会要求不同，供电部门针对具体项目会有详细的尺寸要求。
一般情况下，Ⅲ型站有13m*9m和12.5m*7.5m两种规格，Ⅳ型站为15m*7.5m。
欧式箱变500kVA一台，约为3.2m*2.5m，800kVA一台，约为3.7m*2.5m，每组箱变通常为两台并列设置，箱变宜设置在建筑物的两侧或建筑物的背面等较隐蔽的场所，每组箱变距建筑物外墙不应小于8m（上海市环保部门要求箱变开门一侧距住宅外墙不小于15m），距人行道边不小于1m ，每两组间距不小于5m。
（二）弱电设计（1）住宅小区总体应设置一个集中式弱电管理中心，集电信网络系统、有线电视系统、公共安全系统、火灾自动报警系统及设备智能化管理系统的前端于一处，便于统一管理与操作。
中心机房宜设置在住宅小区内用户中心位置，并且应满足通信管线进出方便的要求。
通常设于会所、门卫的一层，不应与变配电所等强磁场干扰源、水泵房及水池相毗邻。
（2）小区中心机房的使用面积为：500户以下≥30㎡，500～1000户≥50㎡，1000～2000户≥60㎡，每增加1000户，中心机房使用面积宜增加10㎡。
（3）中心机房梁下净高不应低于2.6m；外门应向外开启，宽度不宜小于1.2m，高度不宜小于2.1m；中心机房的耐火等级不应低于二级。
二、单体（一）强电设计（1）低压配电间低层、多层住宅不设低压配电间。
公共部位要考虑电业熔丝盒和电表箱的位置。
100A～200A的电业熔丝盒尺寸600*500*200（宽*高*厚），底距地2.0m。
2024年《住宅建筑电气设计规范》旨在规范住宅建筑电气设计方案，确保住宅的电气系统安全可靠，满足居民的用电需求。
下面将以1200字以上的篇幅对该设计规范进行详细解读。
该规范主要包括六个方面的内容：一、总则；二、术语和定义；三、基本规定；四、供电系统；五、电气照明系统；六、住宅防火报警系统及其配电。
总则部分规定了该规范的适用范围、目的和依据。
规范适用于新建和改建的住宅建筑电气设计，旨在确保住宅电气安全和可靠。
规范的制定依据国家建筑标准和相关规范。
术语和定义部分对一些专业术语进行了解释，以便读者更好地理解和使用该规范。
这些术语和定义包括了电气工程、建筑电气设备等方面的专业术语。
基本规定部分规定了住宅建筑电气设计的基本原则和要求。
其中包括对住宅的用电负荷进行合理估计，并根据用电负荷进行供电系统的设计。
此外，还规定了住宅电气设备的布置和安装要求，以及住宅的主要用电设备的预留电源需求。
供电系统部分规定了住宅建筑的电源选择和供电方式。
其中包括了一般住宅的供电方式选择以及对公共区域和特殊用途区域的供电要求。
电气照明系统部分规定了住宅建筑的照明设计要求。
其中包括了室内照明和室外照明的设计原则和技术要求。
规范要求根据不同的住宅类型和功能需求进行照明方案设计，并对照明设备的安装和使用做出了详细规定。
住宅防火报警系统及其配电部分规定了住宅建筑的防火报警系统设计要求。
规范规定了防火报警设备的应用范围和布置要求，以及其配电系统的设计和安装要求。
此外，还对住宅的火灾探测和报警装置的检测和测试进行了规定。
总体来说，2024年《住宅建筑电气设计规范》对住宅建筑的电气工程设计提供了详细的指导和规范。
通过遵守该规范，可以确保住宅的电气系统安全可靠，并满足住户的用电需求。
谢谢！。
建筑电气工程设计规范一、引言建筑电气工程设计规范是为了确保建筑物的电气系统安全可靠地运行，提供统一的设计要求和标准。
本规范适用于各类建筑电气工程的设计及施工，旨在保障人们的生命安全和财产安全。
本文将介绍建筑电气工程设计规范的主要内容和要求。
二、设计原则1. 安全性原则：建筑电气系统的设计应符合国家相关安全标准和规定，保障人员的生命安全和财产安全。
2. 可靠性原则：电气系统的设计应确保系统的可靠性和稳定性，减少故障和停电的可能性。
3. 经济性原则：设计应根据实际需要，合理选择电气设备和材料，以达到经济、高效的效果。
4. 环境友好原则：应选用低能耗、低排放、可再生的电气设备和材料，以减少对环境的负面影响。
三、电气系统的基本要求1. 供电方式：选择合适的供电方式，如城市电网供电、备用发电机组供电等，确保供电的可靠性。
2. 电气负载计算：根据建筑物的用途和电气设备的功率需求，准确计算负载，确定供电容量。
3. 电气布线：按照相关标准，合理布置电气设备和线路，减少线路长度、降低线路阻抗。
4. 消防安全：电气系统应保证消防设施和消防电源的正常运行，确保火灾发生时的应急照明和疏散设备的供电。
5. 接地保护：建筑电气系统应设置合适的接地装置，确保设备和人员的安全。
6. 避雷保护：对建筑物进行合理的防雷和接地设计，确保设备和人员免于雷击风险。
四、电气设备的选择和安装1. 电源开关与保护装置：选择符合标准的电源开关和保护装置，确保电气系统的安全运行。
2. 照明设备的选择与布置：根据建筑物的用途和照明要求，选择合适的照明设备和照明方案。
3. 电缆与线路安装：按照标准要求进行电缆和线路的敷设和固定，避免磨损、短路等问题。
4. 智能化系统：根据需要，选择适当的智能化系统，如楼宇自动化系统、安防监控系统等。
五、配电系统的设计1. 输电线路：选择合适的电缆和线路，减少线路损耗和电压降低。
2. 变电站设计：根据用电负荷需求，合理设计变电站，确保各个回路的电能平衡。
「建筑电气设计常用规范内容」1.建筑电气设计基本原则：-安全性原则：电气设计必须保证工程的安全运行。
-经济性原则：设计应尽量减少能耗和设备投资。
-可靠性原则：电气设计应保证设备的正常运行和故障的及时修复。
-合理性原则：设计应考虑建筑的功能需求和实际情况。
2.设计电压等级：-建筑电气设计中常用的电压等级有220V、380V、6kV、10kV等。
-选择电压等级需要考虑建筑用电负荷、供电能力和经济性。
3.线路布置和电缆敷设：-线路布置需要考虑线路长度、负荷大小和电缆敷设的方式。
-在规范要求下，线路间的安全间距和屏蔽要求应满足。
4.动力照明设计：-建筑电气设计中的动力照明应考虑照明质量、照度和色彩要求。
-设计时还需要考虑能效、节能和灯具种类的选择。
5.弱电系统设计：-弱电系统设计包括通信、安防、楼宇自控等子系统。
-弱电系统设计需要考虑数据传输距离、带宽、设备布局等。
6.接地与保护措施：-建筑电气设计中需要考虑接地系统的设计和规范要求。
-设计时还需要加入适当的电气保护措施，如过流保护和漏电保护。
7.电气设备选型和配电系统：-设计中需要根据负荷要求和经济性选择合适的电气设备。
-配电系统设计需要根据建筑类型和负荷要求确定回路数量和容量。
8.施工和检验要求：-设计完成后，施工和检验需要根据规范要求进行。
-检验包括对电气设备和线路的检查、试运行和安全检测等。
9.运维管理和维护：-建筑电气设计后需要进行运维管理和定期维护。
-维护保养包括日常巡视、检修和故障排除等。
总结一下，建筑电气设计常用的规范内容包括设计原则、电压等级选择、线路布置和电缆敷设、动力照明设计、弱电系统设计、接地与保护措施、电气设备选型和配电系统、施工和检验要求以及运维管理和维护等。
这些规范内容的遵守能够保证建筑电气系统的安全、可靠和经济运行。
电气防爆设计规范电气防爆设计规范电气防爆设计规范是指为了保护电气设备和人员安全，防止电气设备发生爆炸或引发火灾，制定的一系列规范和标准。
以下是电气防爆设计规范的一些基本要求和内容。
1. 环境分类：根据使用环境的爆炸危险性，将环境划分为不同的分类。
常见的环境分类有气体、蒸汽、粉尘等，根据不同的环境分类，采取相应的防护措施。
2. 防护等级：根据环境分类和设备工作条件，确定防护等级。
防护等级越高，对电气设备的要求越严格，防护措施也相应增加。
3. 爆炸性区域划分：根据环境分类和气体、蒸汽、粉尘的爆炸性质，划定爆炸性区域。
爆炸性区域是指存在爆炸性气体、蒸汽或粉尘的区域，在这些区域内的电气设备必须符合防爆要求。
4. 防爆要求：电气设备必须符合国家、地方和行业规范的相关要求，如防爆标志、防尘等级、防火等级等。
设备的材质、结构和工艺也要符合相应的标准。
5. 防护措施：根据环境分类和防护等级的要求，采取相应的防护措施。
常见的防护措施有隔爆型、增安型、增安型等。
同时，还要对设备的接地、接线等进行合理设计和施工。
6. 安全用电：电气设备的安全用电是电气防爆设计的重要内容之一。
要保证电气设备的电源安全可靠，并设置适当的过载保护装置、漏电保护装置等。
设备的供电线路布置要合理，避免线路过长或过窄，减小火灾和爆炸的风险。
7. 防静电措施：静电是引起火灾和爆炸的常见原因之一。
要根据环境的静电风险，采取相应的防静电措施，如接地、增加金属导电层等，降低静电的积累和释放。
8. 安全教育和培训：为了确保人员的安全，必须对使用电气设备的人员进行安全教育和培训。
人员必须了解电气设备的防爆要求和使用注意事项，并能正确操作和维护设备。
电气防爆设计规范的制定和执行对保障电气设备和人员的安全至关重要。
只有通过严格执行规范的要求，才能减少电气设备发生爆炸或引发火灾的可能性，保护电气设备和人员的安全。
1．电气元器件及导体选择1．1 低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求:电器的额定电压应与所在回路标称电压相适应；电器的额定电流不应小于所在回路的计算电流；电器的额定频率应与所在回路的频率相适应；电器应适应所在场所的环境条件；电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器，应满足短路条件下的通断能力。
1．2导体的类型应按敷设方式及环境条件选择。
绝缘导体除满足上述条件外，尚应符合工作电压的要求。
1．3 选择导体截面，应符合下列要求：线路电压损失应满足用线路电压损失应满足用电设备正常工作及起动时端电压的要求；按敷设方式确定的导体载流量，不应小于计算电流；导体应满足动稳定与热稳定的要求；导体最小截面应满足机械强度的要求。
2．配电线路的保护2．1 配电线路应装设短路保护、过负载保护和接地故障保护，作用于切断供电电源或发出报警信号。
2．2配电线路采用的上下级保护电器，其动作应具有选择性；各级之间应能协调配合。
但对于非重要负荷的保护电器，可采用无选择性切断。
配电线路的短路保护，应在短路电流对导体和连接件产生的热作用和机械作用造成危害之前切断短路电流。
短路持续时间小于0.1s时，应计入短路电流非周期分量的影响；大于5s时应计入散热的影响。
2．3当保护电器为符合《低压断路器》（JB1284－85 ）的低压断路器时，短路电流不应小于低压断路器瞬时或短延时过电流脱扣器整定电流的1．3倍。
2．4 配电线路的过负载保护，应在过负载电流引起的导体温升对导体的绝缘、接头、端子或导体周围的物质造成损害前切断负载电流。
过负载保护电器宜采用反时限特性的保护电器，其分断能力可低于电器安装处的短路电流值，但应能承受通过的短路能量。
2．5接地故障保护的设置应能防止人身间接电击以及电气火灾、线路损坏等事故。
接地故障保护电器的选择应根据配电系统的接地型式，移动式、手握式或固定式电气设备的区别，以及导体截面等因素经技术经济比较确定。
建筑电气设计具体要求必要时还要了解电气设备使用情况。
完工后的建筑工程是以交付建设单位使用，满足建设单位的使用需要为根本目的。
当然，不能盲目地去满足建设单位的使用需要，而要在客观条件许可之下适当地去实现。
因此，在设计中应进行许多方案的比较，选出技术、经济合理的方案，加以设计和施工。
要求二：设计是用图样表达的产品，尚需由施工单位去建设工程实体。
因此，方案设计是否满足施工是一个很重要的问题，否则只是纸上谈兵而已。
一般来说设计者应掌握电气施工工艺，了解各种安装过程，以使图样具有指导作用。
要求三：电气装置使用的能源和使用来源和信息来自设施的不同系统。
因此，在开始进行方案构思时，应考虑到能源和信息输入的可能性及具体措施。
与之相关的设施就是供电网络、通信网络和消防预警网络等，相应的就要和供电、电信和消防等部门进行业务联系。
要求四：安全用电在建筑设计中是个特别重要的问题。
因此，在设计中考虑多种安全用电设施是非常重要的，同时要保证电气设计内容完全符合电气的规范。
在这方面，当地供电、消防和电信等部门不但是能源和信息的供应单位，而且还是安全用电和防火报警的管理部门。
建筑电气设计的关键是经过这些部门的审查后，方能施工与验收。
要求五：建筑电气是建筑工程中重要的一部分，与其基本不可分割，而且与其它系统纵横交错、息息相关。
一栋具备完善功能的建筑物，应该是集土建、暖通、水、电等系统所组成的统一体。
建筑电气设计必须与建筑设计协调一致，按照建筑物格局进行布置，同时要不影响结构的安全，在结构安全的许可范围内穿墙约户，建筑电气设备与建筑设备争夺地盘的矛盾特别多，因此，要与各专业协调划分地盘，加在走廊内敷设干线、于管时，设计中应先约定电气线槽与各设备干管各沿走廊的一侧敷设，并相互协商好跨越的高度。
浅谈小型高铁客运站房电气设计随着高铁网络的不断扩展，小型高铁客运站的建设和改造成为了一个热点话题。
为了确保高铁客运站的正常运营和乘客的安全，电气设计显得尤为重要。
本文将就小型高铁客运站房电气设计进行浅谈，希望能对相关工程师和设计人员有所帮助。
一、电气设计的基本要求1.1 安全性小型高铁客运站的电气设计首先要满足安全性的基本要求。
这包括对电气设备和线路的保护，确保在任何情况下都能够保障乘客和工作人员的生命财产安全。
电气设计需要考虑到各种突发情况，比如雷击、电压波动、短路等，保证电气设备的正常运行和人员安全。
1.2 可靠性在高铁客运站，电气设备的可靠性是非常重要的。
一旦发生故障，可能会对高铁的正常运行和乘客的出行产生严重影响。
电气设计需要充分考虑设备的可靠性和稳定性，选择高品质的电气设备和材料，确保设备运行的稳定性和持久性。
1.3 经济性在电气设计中，经济性也是一个需要考虑的因素。
在保证安全性和可靠性的前提下，尽可能降低成本，提高设备的使用寿命，从长远来看降低维护成本是非常重要的。
选择合适的设备和技术，进行合理规划，可以有效降低设备的购买和维护成本。
二、电气设计的关键技术点2.1 供电系统设计高铁客运站的电气设计中，供电系统是非常重要的一个环节。
一般来说，小型高铁客运站的供电系统采用双主备的方式，以确保电力的稳定供应。
供电系统还需要考虑到对外网的接入，以及对内部设备的供电需求，确保供电系统能够满足高铁客运站的正常运行需要。
在配电系统设计中，需要充分考虑到用电设备的种类和数量，合理规划用电负荷。
还需要对用电设备进行分类，区分重要设备和一般设备，确定合理的备用电源和供电方案。
配电系统的设计还需要考虑到用电设备的节能和环保要求，选择适合的设备和技术，保证用电的效率和安全。
接地系统是电气设计中非常重要的部分，它涉及到对设备和人员的安全保护。
在小型高铁客运站的电气设计中，接地系统需要考虑到土质情况、接地电阻、雷击保护等因素，确保接地系统能够有效地保护设备和人员的安全。
建筑物电气设计规范一、前言建筑物电气设计是建筑物工程的重要组成部分，直接关系到建筑物的安全、可靠、经济和舒适性。
因此，制定一套科学合理的建筑物电气设计规范对于保障建筑物的正常运行具有重要意义。
本文将从建筑物电气设计的基本要求、设计流程、设计内容、设计标准等方面进行详细的规定。
二、基本要求1.安全性要求建筑物电气设计应以确保人身安全为首要目标，必须符合国家现行的电气安全规范，确保建筑物电气设备的安全运行，防止电气事故的发生。
2.可靠性要求建筑物电气设计应以确保电气设备的可靠运行为目标，确保电气设备在使用寿命期内不发生故障，保证建筑物电气系统的正常运行。
3.经济性要求建筑物电气设计应以经济合理为原则，根据建筑物的用途、建筑面积、使用人数等综合因素，合理确定电气设备的类型、规格和数量，以达到经济合理的效果。
4.舒适性要求建筑物电气设计应以保障建筑物内部环境的舒适度为目标，合理设计照明、空调、插座等电气设备，满足建筑物内部各种功能的需求。
三、设计流程1.设计前准备（1）了解建筑物的用途、功能、使用人数、建筑面积等基本情况。
（2）了解建筑物的环境条件，包括气候、温度、湿度、地形、地质等，以及供电条件、用电负荷等。
（3）制定电气设计方案，确定电气设备的类型、规格和数量等。
2.设计中实施（1）电气负荷计算：根据建筑物的用途、面积、使用人数等因素，计算出建筑物的总负荷和分项负荷。
（2）电气设备选型：根据电气负荷计算结果，选择适合的电气设备，并确定其规格和数量。
（3）电气线路布置：根据电气设备的位置、用电负荷等因素，合理布置电气线路，并符合电气安全规范要求。
（4）照明设计：根据建筑物的用途和功能需求，设计合理的照明系统，并满足照明的亮度、色度、均匀度等要求。
（5）插座设计：根据建筑物的用途和功能需求，设计合理的插座系统，并满足插座的数量、位置、类型等要求。
（6）空调设计：根据建筑物的用途和功能需求，设计合理的空调系统，并满足空调的制冷、制热效果、噪声等要求。
0、概述 ............................................................................................................................ - 1 -1 、标记的要求................................................................................................................. - 1 -1.1 、外部标记........................................................................................................... - 1 -1.1.1、外部标记要求........................................................................................ - 1 -1.1.1、外部标记种类........................................................................................ - 1 -1.2、内部标记........................................................................................................... - 2 -1.2.1、内部标记要求........................................................................................ - 2 -1.2.1、内部标记种类........................................................................................ - 2 -1.3、控制器件及仪表标记 ....................................................................................... - 2 -1.3.1、控制器件及仪表标记要求 ......................................................................- 2 -1.3.2、控制器件及仪表标记种类 ......................................................................- 2 -1.4、导线.................................................................................................................. - 3 -1.4.1、导线绝缘颜色........................................................................................ - 3 -1.4.2、导线电流与导线规格的要求 ..................................................................- 3 -1.5、气瓶、气体 ...................................................................................................... - 3 -1.5.1、气瓶或者通气管内气体识别...................................................................- 3 -1.5.2、气瓶连接点的标记 ................................................................................. - 3 -1.6、指示灯的颜色 .................................................................................................. - 4 -1.7、不带灯按钮的颜色........................................................................................... - 4 -1.8、符号.................................................................................................................. - 4 -2、随机文件的要求 .......................................................................................................... - 4 -2.1 、使用说明书的要求........................................................................................... - 4 -2.2、技术说明书 ...................................................................................................... - 5 -3、环境条件 ..................................................................................................................... - 5 -3.1、安全类型 .......................................................................................................... - 5 -3.2、环境条件 .......................................................................................................... - 5 -4、对电击危（wei）险的防护......................................................................................... - 6 -4.1 、剩余电压........................................................................................................... - 6 -4.2、剩余能量 .......................................................................................................... - 6 -4.3、外壳封闭性 ...................................................................................................... - 6 -4.4、不用工具就可以打开罩盖和门的安全性 ......................................................... - 6 -4.5、灯泡的安全性 .................................................................................................. - 6 -4.6、顶盖的安全性 .................................................................................................. - 6 -4.7、控制器件的导体部件的电阻 ............................................................................. - 6 -4.8、带电部件的防护和标记 .................................................................................... - 7 -4.9、整机外壳安全性 ............................................................................................... - 7 -4.10、调节孔安全性 ................................................................................................ - 7 -4.11、应用部份的隔离 ............................................................................................. - 7 -4.12、软轴的隔离 .................................................................................................... - 8 -4.13、可触及部件的隔离 ......................................................................................... - 8 -4.14、接地 ................................................................................................................ - 8 -4.14.1 、电位均衡导线连接装置 ....................................................................... - 8 -4.14.2、保护接地阻抗 ...................................................................................... - 8 -4.14.3、功能接地端子 ...................................................................................... - 8 -4.14.4、功能接地线的标记 ............................................................................... - 9 -4.15、正常温度后的连续漏电流 .............................................................................. - 9 -4.16、电介质强度 .................................................................................................... - 9 -4.16.1、正常温度后的电介质强度 ................................................................... - 9 -4.16.2、潮湿预处理后的电介质强度 ............................................................... - 9 -4.17、电气间隙和爬电距离要求 ............................................................................ - 10 -5、对机械危（wei）险的防护....................................................................................... - 10 -5.1、外壳及零部件刚度 ......................................................................................... - 10 -5.2、外壳及零部件强度 ........................................................................................ . 11 -5.3、提拎装置承载能力 ........................................................................................ . 11 -5.4、支承件承载能力..............................................................................................-. 11 -5.6、抗坠落性........................................................................................................ . 11 -5.7、抗搬运应力..................................................................................................... -. 11 -5.8、运动部件的防护..............................................................................................-. 11 -5.9、传动部件的安全性 ........................................................................................ . 11 -5.10、运动部件的可控性 ...................................................................................... . 11 -5.11、易磨损部件的可查性 .................................................................................... - 12 -5.12、电控机械运动安全性 ................................................................................... - 12 -5.13、紧急装置可靠性 ........................................................................................... - 12 -5.14、面、角和边 .................................................................................................. - 12 -5.15、设备稳定性 .................................................................................................. - 12 -5.16、可搬运性...................................................................................................... - 12 -5.17、防飞溅物能力 .............................................................................................. - 12 -5.18、有安全装置的悬挂系统 ................................................................................ - 12 -5.19、无安全装置的金属悬挂系统 ......................................................................... - 13 -5.20、外壳结构...................................................................................................... - 13 -6、对气体危（wei）险的防护....................................................................................... - 13 -6.1 、位置要求......................................................................................................... - 13 -6.2 、APG 和AP 型设备标记................................................................................. - 14 -6.3 、AP 和APG 型设备随机文件.......................................................................... - 14 -6.3、外壳结构......................................................................................................... - 14 -6.4 、AP 型设备性能要求....................................................................................... - 14 -7、电气连接 ................................................................................................................... - 15 -8、静电防护 ................................................................................................................... - 15 -9、电晕.......................................................................................................................... - 15 -10、超温与防火 ............................................................................................................ - 16 -10、溢流........................................................................................................................ - 16 -11 、液体泼洒................................................................................................................. - 16 -12、泄漏........................................................................................................................ - 16 -13、受潮........................................................................................................................ - 16 -14、进液........................................................................................................................ - 16 -15、清洗、消毒和灭菌 ................................................................................................. - 17 -16、压力释放装置.......................................................................................................... - 17 -17、自动复位装置的选择 ............................................................................................ - 17 -18、电源中断后的复位 ................................................................................................. - 17 -19、电源中断后机械压的解除 ....................................................................................... - 17 -20、危（wei）险输出的防止.......................................................................................... - 18 -20.1 、故意地超过安全极限 ................................................................................... - 18 -20.2、有关安全参数的指示 ................................................................................... - 18 -20.3、意外地选成过量的输出 ................................................................................ - 18 -21、必须考虑的安全方面要危（wei）险....................................................................... - 18 -22、单一故障的要求 ...................................................................................................... - 18 -23、元器件的要求......................................................................................................... - 19 -23.1 、元器件的标记.............................................................................................. - 19 -23.2、元器件的固定 .............................................................................................. - 19 -24、连接的要求 ............................................................................................................ - 19 -24.1、电线的固定 .................................................................................................. - 19 -24.2、连接器的构造 .............................................................................................. - 19 -24.3、部件之间的连接 ........................................................................................... - 19 -24.4、电容器的连接 .............................................................................................. - 19 -25、保护装置 ................................................................................................................. - 20 -26、温度和过载控制 ...................................................................................................... - 20 -27、电池........................................................................................................................ - 20 -28、指示灯..................................................................................................................... - 20 -29、控制器的操作部件 ................................................................................................. - 20 -30、有电线连接的手持式和脚踏式控制装置 ................................................................ - 21 -31 、与供电网的分断...................................................................................................... - 21 -32、辅助网电源输出插座 .............................................................................................. - 21 -33、电源软电线 ............................................................................................................ - 22 -34、电源软电线的连接 ................................................................................................. - 22 -35、网电源..................................................................................................................... - 22 -35.1、网电源接线端子和布线 ................................................................................ - 22 -35.2、网电源熔断器和过电流释放器 .................................................................... - 23 -35.3、网电源部份的布线 ....................................................................................... - 23 -35.4、电源变压器 .................................................................................................. - 23 -36、保护接地端子和连接 .............................................................................................. - 23 -37、内部布线 ................................................................................................................. - 24 -38、绝缘........................................................................................................................ - 24 -39、过电流和过电压保护 .............................................................................................. - 24 -本规范目的是在设计、创造过程中，指导电子工程师、机械工程师及相关工程师进行 电气设计时应遵循的安全通用要求。
