高中物理电与磁试题集锦1

电与磁检测题（Word版含答案）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。

查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。

图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。

（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。

（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。

（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。

②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。

【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。

[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。

(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。

[4]灵敏电流计的示数不断变小，说明图乙电路中的电流不断减小，磁敏电阻的阻值不断增大，R 所处位置的磁感应强度不断增大。

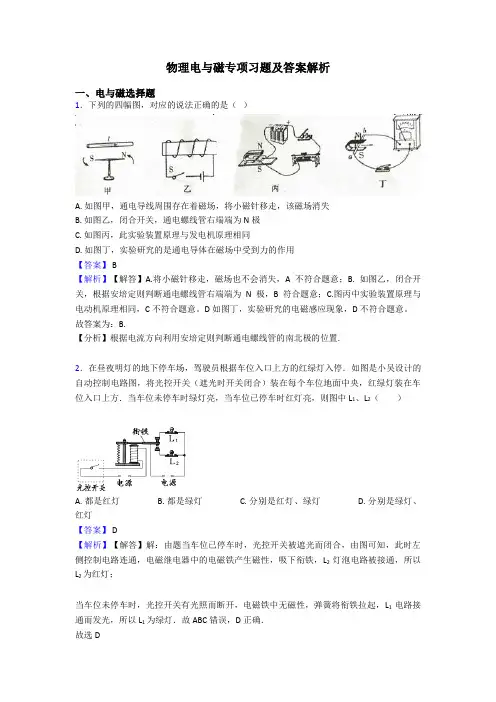

物理电与磁专项习题及答案解析一、电与磁选择题1．下列的四幅图，对应的说法正确的是（）A. 如图甲，通电导线周围存在着磁场，将小磁针移走，该磁场消失B. 如图乙，闭合开关，通电螺线管右端端为N极C. 如图丙，此实验装置原理与发电机原理相同D. 如图丁，实验研究的是通电导体在磁场中受到力的作用【答案】 B【解析】【解答】A.将小磁针移走，磁场也不会消失，A不符合题意；B. 如图乙，闭合开关，根据安培定则判断通电螺线管右端端为N极，B符合题意；C.图丙中实验装置原理与电动机原理相同，C不符合题意。

D如图丁，实验研究的电磁感应现象，D不符合题意。

故答案为：B.【分析】根据电流方向利用安培定则判断通电螺线管的南北极的位置.2．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（）A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解：由题当车位已停车时，光控开关被遮光而闭合，由图可知，此时左侧控制电路连通，电磁继电器中的电磁铁产生磁性，吸下衔铁，L2灯泡电路被接通，所以L2为红灯；当车位未停车时，光控开关有光照而断开，电磁铁中无磁性，弹簧将衔铁拉起，L1电路接通而发光，所以L1为绿灯．故ABC错误，D正确．故选D【分析】根据光控开关的作用，分析左侧控制电路的通断，再分析两灯的工作状态即可解题．3．如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头针，可行的做法是（）A. 将滑片P向a端移动B. 将滑片P向b端移动C. 用铜芯替代铁芯D. 减少线圈匝数【答案】 A【解析】【解答】A、将滑片P向a端移动，电阻减小，由欧姆定律可知，电路中电流增大，则电磁铁吸引更多的大头针，故A正确；B、将滑片P向b端移动，电阻增大，由欧姆定律可知，电路中电流减小，则电磁铁吸引的大头针较少，故B错误；C、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故C错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关，线圈匝数越少，磁性越弱，因此减少线圈匝数，电磁铁吸引的大头针较少，故D错误．故选A【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关，电磁铁吸引的大头针数码越多，电磁铁的磁性越强．4．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【答案】B【解析】【解答】据题目可知，小磁针左端是N极，右端是S极，所以电磁铁的左端，即a端为N即，右端为S极，据安培定则可知，电流从d端流出后进入电磁铁，D端是电源的正极，c端是负极，B符合题意。

（物理）物理电与磁题20套(带答案)及解析一、电与磁选择题1．下列由学校生活联想到的物理知识中，错误的是（）A. 做操时排直队伍，利用了光沿直线传播原理B. 电风扇转动，利用了电磁感应原理C. 用力踢球，脚感到痛，是因为物体间力的作用是相互的D. 湿衣服放在通风处干得快，是通过加快表面上的空气流速来加快蒸发的【答案】B【解析】【解答】解：A、做操时排直队伍，利用了光沿直线传播原理，故A正确，不合题意；B、电风扇转动，利用了通电导线在磁场中受力转动的原理，故B错误，符合题意；C、用力踢球，脚感到痛，是因为物体间力的作用是相互的，故C正确，不合题意；D、湿衣服放在通风处干得快，是通过加快液面上的空气流速来加快蒸发的，故D正确，不合题意．故选B．【分析】（1）光在均匀介质中直线传播；（2）电动机是利用了通电导线在磁场中受力转动的原理；（3）物体间力的作用是相互的；（4）影响蒸发的因素有温度、液体表面积、液体表面上方的空气流动．2．对下列实验描述正确的是（）A. 甲：验电器的两片金属箔带同种电荷，由于互相排斥而张开B. 乙：通电导线在磁场中受到力的作用，这是发电机的原理C. 丙：奥斯特实验说明磁能生电D. 丁：闭合开关，只要金属棒运动，电路中就有感应电流产生【答案】 A【解析】【解答】解：A、甲图是验电器，验电器的两片金属箔带同种电荷，由于互相排斥而张开，故A正确；B、乙图说明通电导线在磁场中受到力的作用，这是电动机的原理，故B错误；C、奥斯特实验说明电能产生磁场，故C错误；D、丁图中，闭合开关，金属棒做切割磁感线运动，电路中就有感应电流产生，故D错误；故选A．【分析】（1）验电器是利用同种电荷相互排斥的原理工作的；（2）电动机是利用通电导线在磁场中受力的作用的原理工作的；（3）奥斯特实验说明电能产生磁场；（4）据电磁感应现象的原理分析即可判断；3．以下探究实验装置中，不能完成探究内容的是（）A. 磁极间相互作用规律B. 通电直导线周围存在磁场C. 磁性强弱与电流大小的关系D. 产生感应电流的条件【答案】C【解析】【解答】解：A、如图，据小磁针偏转的情况可以判断磁极间的作用规律，A选项能探究，故不符合题意；B、如图，该实验装置是奥斯特实验装置图，可探究通电导线周围存在着磁场，B选项能探究，但不符合题意；C、如图，该实验电路中电流大小不能改变，所以不能研究电磁铁磁性的强弱与电流大小的关系．故符合题意；D、如图，此时电路是闭合，导体在磁场中做切割磁感线运动时，能产生感应电流，D能探究，故不符合题意．故选C．【分析】（1）磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引；（2）据奥斯特实验可知，通电导线周围存在着磁场；（3）电磁铁磁性的强弱与电流的大小和线圈的匝数有关；（4）闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，该现象叫电磁感应现象．4．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。

（物理）物理电与磁题20套(带答案)含解析一、电与磁选择题1．信用卡刷卡时其磁条经过刷卡机的缝隙线圈出会产生感应电流。

以下设备与信用卡刷卡时工作原理相同的是（）A. 排气扇B. 电烤炉C. 电动机D. 发电机【答案】 D【解析】【解答】解：A、排气扇主要结构是一个电动机，是根据通电导体在磁场中受力而转动工作的，不符合题意。

B、电烤炉是根据电流的热效应工作的，不符合题意。

C、电动机根据通电导体在磁场中受力而转动工作的，不符合题意。

D、发电机是根据电磁感应原理工作的，符合题意。

故答案为：D。

【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．下面所做探究活动与得出结论相匹配的是（）A. 活动：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的B. 活动：观察惯性现象→结论：一切物体都受到惯性力的作用C. 活动：马德堡半球实验→结论：大气压真实存在且很大D. 活动：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥【答案】C【解析】【解答】解：A、磁感线是理想化的物理模型，磁感线实际上并不存在，A不符合题意；B、惯性是物体的一种固有属性，它不是力，不能说受到惯性力的作用，B不符合题意；C、马德堡半球实验有力地证明了大气压的存在。

C符合题意；D、电荷间相互作用的规律是同种电荷相互排斥，异种电荷相互吸引；D不符合题意。

故答案为：C。

【分析】磁感线是研究磁场时假想的线，惯性是性质不是力，马德堡半球实验最早证明大气压的存在，电荷间的规律是同种电荷相互排斥，异种电荷相互吸引.3．下列说法中不正确的是（）A. 甲图中，当接通电源时金属杆由静止开始向左运动，若磁场方向保持不变，改变电流方向，金属杆依然由静止开始向左运动B. 乙图是电动机的工作原理图，此装置使电能转化为机械能C. 丙图中，当磁体不动、导体棒向右运动，与导体棒不动、磁体向右运动产生的感应电流方向相反D. 丁图是发电机的工作原理图，此装置使机械能转化为电能【答案】A【解析】【解答】解：AB、图AB有电源，是电动机的工作原理图，是根据通电导体在磁场中受到力的作用，受力的方向与磁场方向和电流方向有关，若磁场方向保持不变，改变电流方向，金属杆由静止开始向右运动，此装置使电能转化为机械能，故A错误，B正确；C、感应电流的方向与导体运动方向和磁感方向有关，如果只改变一个因素，则感应电流的方向改变，当导体棒不动、磁体向右运动，相当于磁体不动，导体棒向左运动，故当磁体不动、导体棒向右运动，与导体棒不动、磁体向右运动产生的感应电流方向相反，故C正确；D、丁图没有电源，是发电机的工作原理图，此装置使机械能转化为电能，故D正确．故选A．【分析】（1）通电导体在磁场中受到力的作用，受力方向与两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．（2）电动机是利用通电导体在磁场中受到力的作用，此装置使电能转化为机械能；（3）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这叫电磁感应现象，感应电流的方向与导体运动方向、磁感线方向有关．发电机就是根据电磁感应原理制成的，此装置将机械能转化为电能．4．如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A. B. C. D.【答案】B【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；只有B没有切割磁感线，所以不会产生感应电流；故选B．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．5．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故B错误；C、保持滑片P的位置不变，开关S由a点换到b点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故C正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．6．如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A. 甲实验说明同名磁极相互吸引，异名磁极相互排斥B. 乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C. 丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能【答案】B【解析】【解答】解：A、两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故A 不正确；B、导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故B正确；C、导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故C不正确；D、导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故D不正确．故选B．【分析】由实验的装置及实验现象可知实验的原理及意义．7．对下列现象的描述不合理的是（）A. 甲：奥斯特实验说明通电导体周围存在磁场B. 乙：闭合开关后小磁针静止后会指向如图所示的位置C. 丙：利用这个装置可以探究“电磁感应”现象D. 丁：电流相同，电磁铁的磁性随线圈匝数增加而增强【答案】 B【解析】【解答】解：A、甲：是著名的是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，选项正确，故不符合题意；B、乙：根据安培定则，可以判断螺线管的左端是N极，右端是S极，再根据磁极间相互作用，小磁针左端为S极，右端为N极，选项错误，故符合题意；C、丙：是通电导体在磁场中受力运动的实验，这一现象叫电磁感应现象，选项正确，故不符合题意；D、丁：电流一定时，匝数越多，磁性越强，选项正确．故D不符合题意．故选B．【分析】（1）奥斯特实验第一个揭示了电和磁之间的联系，说明了电流周围存在磁场；（2）用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；（3）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象；（4）电磁铁磁性强弱与线圈匝数有关．8．首先发现电流磁效应的科学家是（）A. 麦克斯韦B. 赫兹C. 奥斯特D. 法拉第【答案】 C【解析】【分析】导体中有电流通过时，在导体周围就会产生磁场，磁场方向与电流方向有关．【解答】1820年，奥斯特意外地发现载流导线的电流会作用于磁针，使磁针改变方向，也就是通电导体周围产生磁场．故选C．【点评】多了解物理学史对培养我们学习物理的兴趣是有帮助的，所以考试中也时有涉及，在学习中应注意．9．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。

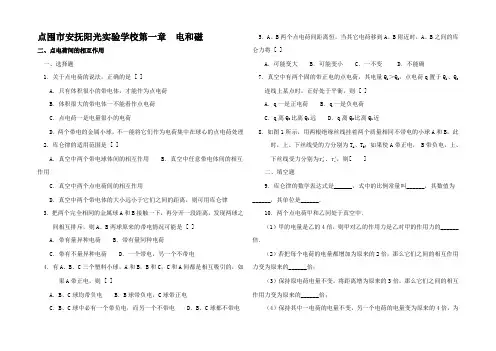

点囤市安抚阳光实验学校第一章电和磁二、点电荷间的相互作用一、选择题1．关于点电荷的说法，正确的是 [ ]A．只有体积很小的带电体，才能作为点电荷B．体积很大的带电体一不能看作点电荷C．点电荷一是电量很小的电荷D．两个带电的金属小球，不一能将它们作为电荷集中在球心的点电荷处理2．库仑律的适用范围是 [ ]A．真空中两个带电球体间的相互作用B．真空中任意带电体间的相互作用C．真空中两个点电荷间的相互作用D．真空中两个带电体的大小远小于它们之间的距离，则可用库仑律3．把两个完全相同的金属球A和B接触一下，再分开一段距离，发现两球之间相互排斥，则A、B两球原来的带电情况可能是 [ ]A．带有量异种电荷B．带有量同种电荷C．带有不量异种电荷D．一个带电，另一个不带电4．有A、B、C三个塑料小球，A和B，B和C，C和A间都是相互吸引的，如果A带正电，则 [ ]A．B、C球均带负电B．B球带负电，C球带正电C．B、C球中必有一个带负电，而另一个不带电D．B、C球都不带电5．A、B两个点电荷间距离恒，当其它电荷移到A、B附近时，A、B之间的库仑力将 [ ]A．可能变大 B．可能变小C．一不变 D．不能确7．真空中有两个固的带正电的点电荷，其电量Q1＞Q2，点电荷q置于Q1、Q2连线上某点时，正好处于平衡，则 [ ]A．q一是正电荷B．q一是负电荷C．q离Q2比离Q1远D．q离Q2比离Q1近8．如图1所示，用两根绝缘丝线挂着两个质量相同不带电的小球A和B，此时，上、下丝线受的力分别为T A、T B；如果使A带正电， B带负电，上、下丝线受力分别为AT'、B T'，则[ ]二、填空题9．库仑律的数学表达式是______，式中的比例常量叫______，其数值为______，其单位是______．10．两个点电荷甲和乙同处于真空中．（1）甲的电量是乙的4倍，则甲对乙的作用力是乙对甲的作用力的______倍．（2）若把每个电荷的电量都增加为原来的2倍，那么它们之间的相互作用力变为原来的______倍；（3）保持原电荷电量不变，将距离增为原来的3倍，那么它们之间的相互作用力变为原来的______倍；（4）保持其中一电荷的电量不变，另一个电荷的电量变为原来的4倍，为保持相互作用力不变，则它们之间的距离变为原来的______倍．（5）把每个电荷的电荷都增大为原来的4倍，那么它们之间的距离必须变为原来的______倍，才能使其间的相互作用力不变．三、计算题11．设氢原子核外电子的轨道半径为r，电子质量为m，电量为e，求电子绕核运动的周期．库仑律练习题答案一、选择题1．D 2．CD 3．BCD 4．C 5．C 7．D 8．BC二、填空题9.10.三、计算题11.。

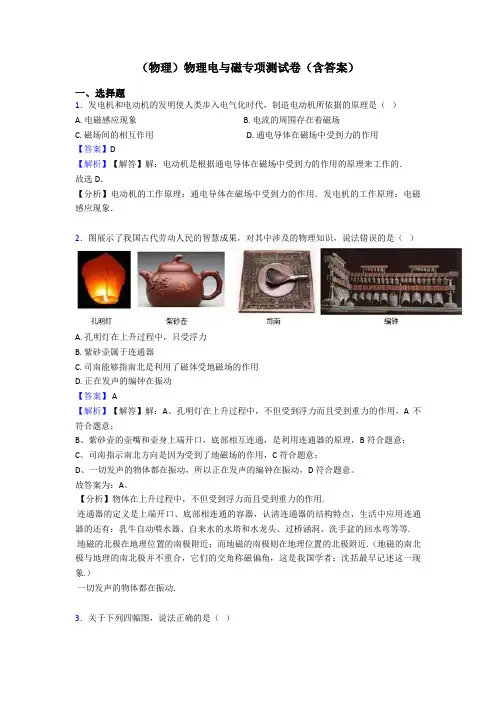

（物理）物理电与磁专项测试卷（含答案）一、选择题1．发电机和电动机的发明使人类步入电气化时代，制造电动机所依据的原理是（）A. 电磁感应现象B. 电流的周围存在着磁场C. 磁场间的相互作用D. 通电导体在磁场中受到力的作用【答案】D【解析】【解答】解：电动机是根据通电导体在磁场中受到力的作用的原理来工作的．故选D．【分析】电动机的工作原理：通电导体在磁场中受到力的作用．发电机的工作原理：电磁感应现象．2．图展示了我国古代劳动人民的智慧成果，对其中涉及的物理知识，说法错误的是（）A. 孔明灯在上升过程中，只受浮力B. 紫砂壶属于连通器C. 司南能够指南北是利用了磁体受地磁场的作用D. 正在发声的编钟在振动【答案】 A【解析】【解答】解：A、孔明灯在上升过程中，不但受到浮力而且受到重力的作用，A不符合题意；B、紫砂壶的壶嘴和壶身上端开口，底部相互连通，是利用连通器的原理，B符合题意；C、司南指示南北方向是因为受到了地磁场的作用，C符合题意；D、一切发声的物体都在振动，所以正在发声的编钟在振动，D符合题意。

故答案为：A。

【分析】物体在上升过程中，不但受到浮力而且受到重力的作用.连通器的定义是上端开口、底部相连通的容器，认清连通器的结构特点，生活中应用连通器的还有：乳牛自动喂水器、自来水的水塔和水龙头、过桥涵洞、洗手盆的回水弯等等.地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近.（地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象.）一切发声的物体都在振动.3．关于下列四幅图，说法正确的是（）A. 甲图：用吸管从瓶中吸饮料，是吸力将饮料吸入嘴中B. 乙图：电流一定时，电磁铁磁性强弱与线圈的匝数有关C. 丙图：铁轨铺在枕木上，是通过增大受力面积来增大压强D. 丁图：发电机的工作原理【答案】B【解析】【解答】解：A、因为吸管吸饮料时，是先把吸管内的空气吸走，使管内气压减小，这样在外界大气压的作用下，饮料就被压进吸管里；如果将吸管剪一个洞，内外气压相等，饮料就不会吸入口中，故A错误；B、电磁铁磁性的强弱与电流大小、线圈的匝数有关，电流一定时，匝数越多、电磁铁的磁性越强，故B正确；C、铁轨铺在枕木上，是在压力一定时，通过增大受力面积来减小压强；故C错误；D、丁图演示的是通电导体在磁场里受到力的作用，是电动机的原理，故D错误．故选B．【分析】（1）由于大气有压强，我们才能利用细管将饮料吸到嘴里；（2）电磁铁磁性的强弱与电流大小、线圈的匝数有关，电流越大、线圈匝数越多，电磁铁的磁性越强；（3）减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强．（4）发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流．4．如图，表示导线中的电流方向垂直于纸面向里，⊙表示导线中的电流方向垂直于纸面向外，F是磁场对通电导线的作用力.下列哪个选项中，磁场对通电导线的作用力与图中F的方向相同（）A. B.C. D.【答案】 B【解析】【解答】A.线圈上电流方向向上，右手握住螺线管，四指指尖向上，大拇指指向左端，因此左端是N极，右端是S极，磁感线向左；导线中电流向里，左手手心向右，伸直的四指指尖向里，大拇指向上，因此导线受到向上的力，故A错误；B.与A中相比，就是导线中电流方向相反，因此导线受到力的方向也相反，即向下，故B 正确；C.与B中相比，就是线圈上电流方向相反，因此导线受力的方向相反，即向上，故C错误；D.电路中没有电源，电磁铁就没有磁场，因此导线不会受力，故D错误。

高中物理电场磁场电磁感应专题训练练习题姓名班级学号得分说明：１、本试卷包括第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

满分100分。

考试时间90分钟。

２、考生请将第Ⅰ卷选择题的正确选项填在答题框内，第Ⅱ卷直接答在试卷上。

考试结束后，只收第Ⅱ卷第Ⅰ卷（选择题）一．单选题（每题3分，共60分）1．关于点电荷的说法，正确的是（）A．带电体能否看成点电荷，是看它的形状和大小对相互作用力的影响是否能忽略不计B．点电荷一定是电量很小的电荷C．体积很大的带电体一定不能看作点电荷D．只有体积很小的带电体，才能作为点电荷2．如图所示，其中小磁针静止时N极正确的指向是（）A．B．C．D．3．两个电容器，两极板间的电势差之比为2：3，带电量之比为3：2，则等于（）A．2：3B．3：2C．4：9D．9：44、如图为某一电场的电场线和等势面分布，图中实线表示电场线，虚线表示等势面，过a、b两点的等势面电势分别为φa=5V，φc=3V那么a、c连线的中点b的电势φb为（）A．φb=4V B．φb＞4VC．φb＜4v D．上述情况都有可能5、如图所示，匝数为N，半径为R1的圆形线圈内有匀强磁场，匀强磁场在半径为R2的圆形区域内，匀强磁场的磁感应强度B垂直于线圈平面．通过该线圈的磁通量为（）A．BπR12B．BπR22C．NBπR12D．NBπR226．甲、乙两个原来不带电的物体相互摩擦（没有第三者参与），结果发现甲物体带了1.6×10-15C的电荷量（正电荷），下列说法正确的是（）A．乙物体也带了1.6C的正电荷B．甲物体失去了104个电子C．乙物体失去了104个电子D．甲、乙两物体共失去了2×104个电子7．对磁感线的认识，下列说法不正确的是（）A．磁感线切线方向即磁场方向B．磁感线上某点的切线方向与放在该点小磁针北极的受力方向相同C．磁感线的疏密可以反映磁场的强弱D．磁感线切线方向是小磁针受力的方向8．两个大小相同、带等量同种电荷的导体小球A和B，彼此间的斥力为F．A与B接触，然后移开放回原位置，这时A和B之间的作用力为F′，则F与F′之比为（）A．4：1B．1：4C．1：1D．1：29、如图甲所示为某小型交流发电机的示意图，两磁极之间的磁场可认为是匀强磁场，正方形线圈可绕垂直于磁场方向的水平轴OO′以角速度ω沿逆时针方向匀速转动，开始转动时线圈平面与磁场方向平行，其中A为交流电流表，外电路的电阻R=8Ω，线圈的总电阻r=2Ω．若从线圈开始转动时开始计时，线圈中产生的交变电流如图乙所示，则以下说法中正确的是（）A．线圈中产生的交变电压的有效值为100VB．当t=0.015s时，交流电表的示数为零C．从图示位置转过的过程中，电阻R上产生的热量为4JD．若将线圈转动的角速度减半，则线圈产生的交流电动势的瞬时值得表达式应为e=50 cos100πt（V）10．下列四幅图表示的工具或装置，利用地磁场工作的是（）磁卡指南针磁性黑板电磁起重机11、A、B两线圈用同样规格的导线绕成且匝数相同，两环半径r A=2r B．有理想边界的匀强磁场恰在B线圈内，如图所示．当磁感应强度均匀减小时，若A、B两线圈互不影响，则（）A．A、B两环中产生的感应电动势之比为4：1B．A、B两环中产生的感应电流之比为2：1C．A、B两环中产生的感应电流之比为1：2D．A环中不发生电磁感应现象，B环中有感应电流12．设想地磁场是由地球内部的环形电流形成的，那么这一环形电流的方向应该是（）A．B．C．D．13．正电荷沿图示方向进入方向垂直纸面向外的磁场，则该电荷受到的洛伦兹力方向（）A．向左B．向右C．向外D．向里14、如图所示，铜棒ab长0.1m，质量为6×10-2kg，两端用轻铜线悬挂，整个装置处在竖直向下的匀强磁场中，现使铜棒中保持通有恒定电流I=9A，铜棒发生偏转，平衡时轻铜线的偏转角为37°，则匀强磁场的磁感应强度为（g=10m/s2，sin37°=0.6，cos37°=0.8）（）A．0.4T B．T C．0.5T D．T15、如图所示，导体AB在做切割磁感线运动时，将产生一个电动势，因而在电路中有电流通过．下列说法中正确的是（）A．因导体运动而产生的感应电动势称为感生电动势B．动生电动势的产生与洛伦兹力有关C．动生电动势的产生与电场力有关D．动生电动势和感生电动势的产生原因是一样的16．下列用电器中，不是根据电流的热效应制成的是（）A．电热毯B．电熨斗C．电话D．电热水器17．关于电场和磁场，下列说法正确的是（）A．某处电场的方向就是位于该处的电荷所受库仑力的方向B．某处磁场的方向就是位于该处的通电导线所受安培力的方向C．电荷在某处不受电场力的作用，则该处电场强度一定为零D．一小段通电导线在某处不受磁场力作用，则该处磁感应强度一定为零18．关于电场强度，正确的是（）A．电场强度的大小与检验电荷的电量成反比B．电场强度的方向与检验电荷的正负有关C．电场强度大的地方电场线密D．进入电场的电荷受力方向就是场强的方向19、如图所示，两根通电直导线P、Q互相平行，对称分布在x轴上O点两侧，两根导线通入大小相等，方向垂直纸面向里的电流，在y中正方向上一点R，则R处的磁感应强度的方向是（）A．x轴正方向B．y轴正方向C．y轴负方向D．x轴负方向20、如图所示，在一个均强电场中有一四边形ABCD，其中M为AD的中点，N为BC的中点，一个电量为3×10-7C的带正电粒子从A点移动到B点，电场力做功为W AB=3.0×10-8J，将该粒子从D点移动到C点，电场力做功为W DC=5.0×10-8J，下列结论正确的是（）A．A、B两点之间的电势差为0.01VB．若将该粒子从M点移动到N点，电场力做功W MN=4.0×10-8JC．若将该粒子从M点移动到N点，电场力做功W MN=8.0×10-8JD．若A、B之间的距离为1cm，该电场的场强-定E=10V/m评卷人得分二．填空题（每题2分，共14分）21．电场中同一根电场线上排列着A、B、C三点，一个电量为2×10-8C的负电荷从A移到B，电场力做功为-4×10-6J，一个电量为3×10-8C的正电荷从A移到C，电场力做功为-9×10-6J．则顺着电场线方向这三点的排列次序是______．22、在点电荷Q产生的电场中有a，b两点，已知a点的场强大小为E，方向与ab连线成30°角，b点的场强方向与ab连线成120°角，如图所示，则b点的场强大小为______，a，b两点______点的电势高．23．把带正电的球C移近金属导体AB的A端时，由于同种电荷相互______，异种电荷相互______，使导体上的自由电子向______端移动，因此导体A端和B端带上了______种电荷．24．A、B两个点电荷，相距为L，B质量是A质量的2倍，它们在光滑水平面上由静止释放，开始时A的加速度为a，经过一段时间B的加速度也为a，那么，这时两点电荷相距______．25．一个电容器带电Q=6×10-4C时，两极板间电压∪=120V．当它的带电荷重减少2.0×10-4V时，两极板间电压减少______V，此时电容器的电容为______F．26．自然界中存在的两种电荷：______和______．同种电荷相互______，异种电荷相互______．27．质量为m，电荷量为q的质点，在静电力作用下以恒定速率v沿圆弧由A运动到B，其速度方向改变θ角，AB弧长为s，则A、B两点的电势差U AB=______，AB中点的场强大小E=______．三．简答题（共26分）28、（8分）如图，位于一条直线上的三个点电荷A，B，C，其间隔为==r，A和C都带正电荷，电荷量为q，在AC的垂直平分线上距B亦为r的P点，其场强恰为零，试确定点电荷B的电性和所带电荷量．29、（8分）如图所示，t=0时，竖直向上的匀强磁场磁感应强度B0=0.5T，并且以=1T/s在变化，水平导轨不计电阻，且不计摩擦阻力，宽为0.5m，长L=0.8m．在导轨上搁一导体杆ab，电阻R0=0.1Ω，并且水平细绳通过定滑轮吊着质量M=2kg的重物，电阻R=0.4Ω，问经过多少时间能吊起重物？（g=10m/s2）30（10分）如图劲度系数为k的轻质弹簧，下端挂有一匝数为n的矩形线框αbed，be边长为I，线框下边部分处于匀强磁场中，磁感应强度大小为E，方向与线框平面垂直向里，线框中通以如图方向的电流，开始时线框处于平衡状态，现令磁场反向，磁感应强度大小仍为E，线框达到新的平衡．求此过程中线框位移的大小△x和位移方向．参考答案一．单选题（共__小题）1．关于点电荷的说法，正确的是（）A．带电体能否看成点电荷，是看它的形状和大小对相互作用力的影响是否能忽略不计B．点电荷一定是电量很小的电荷C．体积很大的带电体一定不能看作点电荷D．只有体积很小的带电体，才能作为点电荷答案：A解析：解：A、由带电体看作点电荷的条件，当带电体的形状对它们间相互作用力的影响可忽略时，这个带电体可看作点电荷，带电体能否看作点电荷是由研究问题的性质决定，与自身大小形状和电量多少无具体关系，故A正确，CD错误；B、一个带电体能否看成点电荷，不是看它电量的大小，而是看它的形状和大小对相互作用力的影响是否可以忽略，故B错误；故选：A2．如图所示，其中小磁针静止时N极正确的指向是（）A．B．C．D．答案：A解析：解：A、由图可知，磁体外部的磁感线由N极到S极，根据小磁针静止时N极所指向表示磁场方向，小磁针指向正确，故A正确；B、由图可知，磁体外部的磁感线由N极到S极，根据小磁针静止时N极所指向表示磁场方向，小磁针N应该在右端，故B错误；C、由图可知，磁体外部的磁感线由N极到S极，根据小磁针静止时N极所指向表示磁场方向，小磁针N应该指向上，故C错误；D、由图可知，磁体外部的磁感线由N极到S极，根据小磁针静止时N极所指向表示磁场方向，小磁针N极应该在左边，故D错误；故选：A．3．两个电容器，两极板间的电势差之比为2：3，带电量之比为3：2，则等于（）A．2：3B．3：2C．4：9D．9：4答案：D解析：解：两个电容器，两极板间的电势差之比为2：3，带电量之比为3：2，根据公式C=，有：==；故选：D．4、如图为某一电场的电场线和等势面分布，图中实线表示电场线，虚线表示等势面，过a、b两点的等势面电势分别为φa=5V，φc=3V那么a、c连线的中点b的电势φb为（）A．φb=4V B．φb＞4VC．φb＜4v D．上述情况都有可能答案：C解析：解：由图看出，ab段电场线比bc段电场线密，ab段场强较大，根据公式U=Ed可知，a、b 间电势差U ab大于b、c间电势差U bc，即φa-φb＞φb-φc，得到φb＜=4V．故选C5、如图所示，匝数为N，半径为R1的圆形线圈内有匀强磁场，匀强磁场在半径为R2的圆形区域内，匀强磁场的磁感应强度B垂直于线圈平面．通过该线圈的磁通量为（）A．BπR12B．BπR22C．NBπR12D．NBπR22答案：B解析：解：由题，匀强磁场的磁感应强度B垂直于线圈平面，通过该线圈的磁通量为Φ=BS=B•．故选：B．6．甲、乙两个原来不带电的物体相互摩擦（没有第三者参与），结果发现甲物体带了1.6×10-15C的电荷量（正电荷），下列说法正确的是（）A．乙物体也带了1.6C的正电荷B．甲物体失去了104个电子C．乙物体失去了104个电子D．甲、乙两物体共失去了2×104个电子答案：B解析：解：A、甲物体带了1.6C的电荷量（正电荷），由电荷守恒定律可知，乙物体带了1.6C的负电荷，故A错误；B、甲在摩擦过程中失去的电子数为：n==104，故B正确；C、乙物体得到了104个电子，故CD错误；故选：B．7．对磁感线的认识，下列说法不正确的是（）A．磁感线切线方向即磁场方向B．磁感线上某点的切线方向与放在该点小磁针北极的受力方向相同C．磁感线的疏密可以反映磁场的强弱D．磁感线切线方向是小磁针受力的方向答案：D解析：解：A、磁感线切线方向即磁场方向．故A正确；B、磁感线上某点的切线方向与放在该点小磁针北极的受力方向相同．故B正确；C、磁感线的疏密可以反映磁场的强弱．故C正确；D、磁感线切线方向是磁场的方向，与小磁针N极受力的方向相同，与小磁针S极受力的方向相反．故D错误．本题要求选择不正确的，故选：D8．两个大小相同、带等量同种电荷的导体小球A和B，彼此间的斥力为F．A与B接触，然后移开放回原位置，这时A和B之间的作用力为F′，则F与F′之比为（）A．4：1B．1：4C．1：1D．1：2答案：C解析：解：假设AB带电量都为Q，距离为r，彼此间的斥力F=，A与B接触，然后移开放回原位置，电荷量不变，则彼此间的斥力F′=，所以F：F′=1：1，故C正确．故选：C9、如图甲所示为某小型交流发电机的示意图，两磁极之间的磁场可认为是匀强磁场，正方形线圈可绕垂直于磁场方向的水平轴OO′以角速度ω沿逆时针方向匀速转动，开始转动时线圈平面与磁场方向平行，其中A为交流电流表，外电路的电阻R=8Ω，线圈的总电阻r=2Ω．若从线圈开始转动时开始计时，线圈中产生的交变电流如图乙所示，则以下说法中正确的是（）A．线圈中产生的交变电压的有效值为100VB．当t=0.015s时，交流电表的示数为零C．从图示位置转过的过程中，电阻R上产生的热量为4JD．若将线圈转动的角速度减半，则线圈产生的交流电动势的瞬时值得表达式应为e=50 cos100πt（V）答案：D解析：解：A、根据图乙可知，电流的最大值为10A；故有效值为10A；根据欧姆定律可知，电压U=I（R+r）=10×10=100V；故A错误；B、交流电表显示的是电流的有效值；故不会随时间变化；故B错误；C、由Q=I2Rt可知，电阻R上产生的热量Q=100×8×（0.05）2=2J；故C错误；D、若角速度减半，则最大值减半；故表达式为：e=50cos100πt；故D正确；故选：D．10．下列四幅图表示的工具或装置，利用地磁场工作的是（）磁卡指南针磁性黑板电磁起重机答案：B解析：解：磁卡是利用磁条工作，磁性黑板是利用黑板的磁性；电磁起重机是利用电磁体；只有指南针是利用地磁场工作，磁体的S极指向南方；故选：B．11、A、B两线圈用同样规格的导线绕成且匝数相同，两环半径r A=2r B．有理想边界的匀强磁场恰在B线圈内，如图所示．当磁感应强度均匀减小时，若A、B两线圈互不影响，则（）A．A、B两环中产生的感应电动势之比为4：1B．A、B两环中产生的感应电流之比为2：1C．A、B两环中产生的感应电流之比为1：2D．A环中不发生电磁感应现象，B环中有感应电流答案：C解析：解：A、D、根据法拉第电磁感应定律有：E=n=nS，题中匝数相同，相同，有效面积S也相同，则得到A、B环中感应电动势之比为：E A：E B=1：1；故A错误，D错误；B、C、根据电阻定律R=ρ及L=n•2πr，因n、ρ、S截相同，则电阻之比为：R A：R B=r A：r B=2：1，根据欧姆定律I=得产生的感应电流之比为：I A：I B=1：2；故B错误，C正确；故选：C．12．设想地磁场是由地球内部的环形电流形成的，那么这一环形电流的方向应该是（）A．B．C．D．答案：A解析：解：地磁的北极在地理的南极附近，由于地球绕地轴作自西向东旋转，故地球上所带电荷的运动形成了一个环形电流，根据安培定可知右手的拇指指向南方，则弯曲的四指的方向则自东向西，故环形电流的方向应该由东向西，故A正确，BCD错误．故选：A．13．正电荷沿图示方向进入方向垂直纸面向外的磁场，则该电荷受到的洛伦兹力方向（）A．向左B．向右C．向外D．向里答案：B解析：解：带正电的电荷在向外的磁场中向上运动，根据左手定则可知，粒子的受到的洛伦兹力的方向向右，所以B正确．故选：B14、如图所示，铜棒ab长0.1m，质量为6×10-2kg，两端用轻铜线悬挂，整个装置处在竖直向下的匀强磁场中，现使铜棒中保持通有恒定电流I=9A，铜棒发生偏转，平衡时轻铜线的偏转角为37°，则匀强磁场的磁感应强度为（g=10m/s2，sin37°=0.6，cos37°=0.8）（）A．0.4T B．T C．0.5T D．T答案：C解析：解：导体棒处于平衡状态，设绳子拉力为T，因此有：Tcosθ=mg…①Tsinθ=F安=BIL…②联立①②解得：B=tanα=故C正确，故选：C15、如图所示，导体AB在做切割磁感线运动时，将产生一个电动势，因而在电路中有电流通过．下列说法中正确的是（）A．因导体运动而产生的感应电动势称为感生电动势B．动生电动势的产生与洛伦兹力有关C．动生电动势的产生与电场力有关D．动生电动势和感生电动势的产生原因是一样的答案：B解：A、因导体运动而产生的感应电动势称为动生电动势，故A错误，BC、动生电动势的产生与洛仑兹力有关，感生电动势与电场力做功有关，故B正确，C错误；D、动生电动势和感生电动势的产生原因不一样，故D错误；故选：B．16．下列用电器中，不是根据电流的热效应制成的是（）A．电热毯B．电熨斗C．电话D．电热水器答案：C解析：解：电热毯、电熨斗、电热水器均利用了电流的热效应，将电能转化为热能；而电话是利用电能转化为声音信号；故选C．17．关于电场和磁场，下列说法正确的是（）A．某处电场的方向就是位于该处的电荷所受库仑力的方向B．某处磁场的方向就是位于该处的通电导线所受安培力的方向C．电荷在某处不受电场力的作用，则该处电场强度一定为零D．一小段通电导线在某处不受磁场力作用，则该处磁感应强度一定为零答案：C解析：解：A、正电荷选择电场中受到的电场力的方向与场强的方向相同，负电荷受到的电场力的方向与电场强度的方向相反．故A错误；B、根据左手定则，磁感应强度的方向与置于该处的通电导线所受的安培力方向垂直．故B 错误；C、根据公式F=qE可知，电荷在某处不受电场力的作用，则该处电场强度一定为零．故C正确；D、小段通电导线在某处若不受磁场力，可能是导线与磁场平行，则此处不一定无磁场．故D错误．18．关于电场强度，正确的是（）A．电场强度的大小与检验电荷的电量成反比B．电场强度的方向与检验电荷的正负有关C．电场强度大的地方电场线密D．进入电场的电荷受力方向就是场强的方向答案：C解析：解：电场强度是采用比值定义的，E的大小与F以及检验电荷q无关，是由电场本身决定的，电场E的方向规定为正电荷受力方向，与负电荷受力方向相反，故ABD错误；电场线可以形象的描述电场的强弱和方向，电场线密的地方电场强度大，故C正确．19、如图所示，两根通电直导线P、Q互相平行，对称分布在x轴上O点两侧，两根导线通入大小相等，方向垂直纸面向里的电流，在y中正方向上一点R，则R处的磁感应强度的方向是（）A．x轴正方向B．y轴正方向C．y轴负方向D．x轴负方向答案：C解析：解：根据安培定则，两个电流在R处产生的磁场的方向如图，由于电流的大小相等，所以产生的磁场的大小相等，由矢量的合成方法可知，合磁场的方向沿y轴负方向．故选：C20、如图所示，在一个均强电场中有一四边形ABCD，其中M为AD的中点，N为BC的中点，一个电量为3×10-7C的带正电粒子从A点移动到B点，电场力做功为W AB=3.0×10-8J，将该粒子从D点移动到C点，电场力做功为W DC=5.0×10-8J，下列结论正确的是（）A．A、B两点之间的电势差为0.01VB．若将该粒子从M点移动到N点，电场力做功W MN=4.0×10-8JC．若将该粒子从M点移动到N点，电场力做功W MN=8.0×10-8JD．若A、B之间的距离为1cm，该电场的场强-定E=10V/m答案：B解析：解：A、由公式W AB=qU AB得A、B两点之间的电势差为：U AB==V=0.1V，故A错误．B、C、因为该电场是匀强电场，M点的电势等于A、D两点电势的平均值；N点的电势等于B、C两点电势的平均值，即：φM=，φN=；所以：W MN=qU MN=q（φM-φN）=q（-）=q（φA-φB）+q（φD-φC）=W AB+ W DC=×（3.0×10-8J+5.0×10-8J）=4.0×10-8J．故B正确，C错误；D、由W AB=qU AB=qEd，若电场方向恰好沿AB方向，则d等于AB间的距离，d=1cm，则有：E===10V/m，若电场方向不沿AB方向，则d＜1cm，得到E＞10V/m，故D错误．故选：B二．填空题（共__小题）21．电场中同一根电场线上排列着A、B、C三点，一个电量为2×10-8C的负电荷从A移到B，电场力做功为-4×10-6J，一个电量为3×10-8C的正电荷从A移到C，电场力做功为-9×10-6J．则顺着电场线方向这三点的排列次序是______．答案：C、B、A解析：解：由公式U=，得：A、B间的电势差为：U AB==200V＞0，则有：φA＞φB；A、C间的电势差为：U AC=V=-300V＜0，则有：φA＜φC；所以有：φC＞φA＞φB；根据顺着电场线电势降低可知顺着电场线方向这三点的排列次序是：C、A、B．故答案为：C、A、B22、在点电荷Q产生的电场中有a，b两点，已知a点的场强大小为E，方向与ab连线成30°角，b点的场强方向与ab连线成120°角，如图所示，则b点的场强大小为______，a，b两点______点的电势高．答案：3Ea解析：解：将场强E a、E b延长，交点即为点电荷所在位置，如图所示，由于电场强度方向指向点电荷，则知该点电荷带负电．根据几何知识分析解得a点到Q点的距离：r a=2dcos30°=d，b点到Q点的距离r b=d，a、b两点到点电荷Q的距离之比r a：r b=：1，由公式E=得：a、b两点场强大小的比值E a：E b=1：3．得，E b=3E．由于a点距离负点电荷Q更近，所以a点的电势高于b点的电势．故答案为：3E；a23．把带正电的球C移近金属导体AB的A端时，由于同种电荷相互______，异种电荷相互______，使导体上的自由电子向______端移动，因此导体A端和B端带上了______种电荷．答案：排斥吸引A异解析：解：把带正电的球C移近金属导体A和B时，由于同种电荷相互排斥，异种电荷相互吸引，使导体上的自由电子向在外电场的作用下向A移动，正电荷不移动，因此导体A端和B端带上了异种电荷．故答案为：排斥；吸引；A；异．24．A、B两个点电荷，相距为L，B质量是A质量的2倍，它们在光滑水平面上由静止释放，开始时A的加速度为a，经过一段时间B的加速度也为a，那么，这时两点电荷相距______．答案：L解析：解：初态，对A电荷，由库仑定律得：k=ma----①末态，对B电荷，由库仑定律得：k=2ma----②①②相比，化简得：L′=L故答案为：25．一个电容器带电Q=6×10-4C时，两极板间电压∪=120V．当它的带电荷重减少2.0×10-4V时，两极板间电压减少______V，此时电容器的电容为______F．答案：405×10-6解析：解：电容器带电Q=6.0x10-4C，电压U=120V，故电容为：根据C=，带电量减少2.0×10-4C时，两极板间的电压减少：V电容器的电容与带电量无关，由电容器本身决定，当它的带电荷重减少2.0×10-4V时，电容不变，为5×10-6；故答案为：40，5×10-6．26．自然界中存在的两种电荷：______和______．同种电荷相互______，异种电荷相互______．答案：正电荷负电荷排斥吸引解析：解：因自然界中有正、负电荷之分，即存在两种电荷，电荷间的作用力的规律是：同种电荷相互排斥，异种电荷相互吸引．故答案为：正电荷，负电荷，排斥，吸引．27．质量为m，电荷量为q的质点，在静电力作用下以恒定速率v沿圆弧由A运动到B，其速度方向改变θ角，AB弧长为s，则A、B两点的电势差U AB=______，AB中点的场强大小E=______．答案：解析：解：由题意知电荷在静电力作用下做的是匀速圆周运动，从A点运动到B点，由动能定理知，静电力做的功是零，所以A、B两点间的电势差U AB=0设场源电荷的电荷量为Q，质点做圆周运动的轨道半径为r，则弧长s=θr①静电力是质点做圆周运动的向心力，即②弧AB中点的场强大小E=③解①②③组成的方程组得E=故答案为：0；三．简答题（共__小题）28、如图，位于一条直线上的三个点电荷A，B，C，其间隔为==r，A和C都带正电荷，电荷量为q，在AC的垂直平分线上距B亦为r的P点，其场强恰为零，试确定点电荷B的电性和所带电荷量．答案：解：由几何关系可知，A和C到P的距离：A与C在P点产生的场强的大小：由图可知，A与C点的点电荷在P点产生的场强的方向相互垂直，合场强：E=由矢量的合成可知，B点的场强大小也是，方向向下，所以B带负电．由库仑定律：联立得：答：B带负电，带电量大小是．29、如图所示，t=0时，竖直向上的匀强磁场磁感应强度B0=0.5T，并且以=1T/s在变化，水平导轨不计电阻，且不计摩擦阻力，宽为0.5m，长L=0.8m．在导轨上搁一导体杆ab，电阻R0=0.1Ω，并且水平细绳通过定滑轮吊着质量M=2kg的重物，电阻R=0.4Ω，问经过多少时间能吊起重物？（g=10m/s2）答案：解：要提起重物，安培力F=Mg且F=BIL在任意时刻t，磁感应强度B=B0+•t电路中的电流I=感应电动势E=•s=dL综合以上各式代入数据：=20解得：t=30.75s答：经过30.75s时间重物将被提起．．30、如图劲度系数为k的轻质弹簧，下端挂有一匝数为n的矩形线框αbed，be边长为I，线框下边部分处于匀强磁场中，磁感应强度大小为E，方向与线框平面垂直向里，线框中通以如图方向的电流，开始时线框处于平衡状态，现令磁场反向，磁感应强度大小仍为E，线框达到新的平衡．求此过程中线框位移的大小△x和位移方向．答案：解：线框在磁场中受重力、安培力、弹簧弹力处于平衡，安培力为：F B=nBIL，且开始的方向向上，然后方向向下，大小不变．设在电流反向之前弹簧的伸长x，则反向之后弹簧的伸长为（x+△x），则有：kx+nBIL-G=0k（x+△x）-nBIL-G=0。

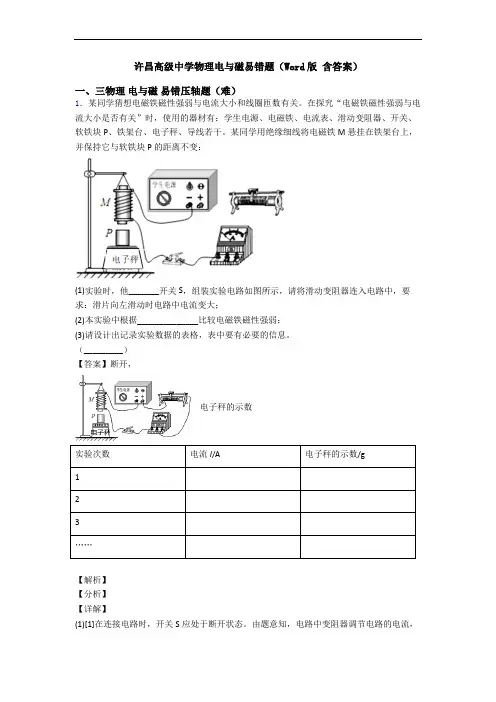

许昌高级中学物理电与磁易错题（Word版含答案）一、三物理电与磁易错压轴题（难）1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。

在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。

某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；(2)本实验中根据______________比较电磁铁磁性强弱；(3)请设计出记录实验数据的表格，表中要有必要的信息。

（_________）【答案】断开，电子秤的示数实验次数电流I/A电子秤的示数/g123……【解析】【分析】【详解】(1)[1]在连接电路时，开关S应处于断开状态。

由题意知，电路中变阻器调节电路的电流，所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。

因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。

当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。

(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。

故实验表格如下：实验次数电流I/A电子秤的示数/g123……2．在观察“磁场对通电直导线的作用”活动中，小明用导线在固定的接线柱MN下悬挂一根轻质的铝棒ab，然后将其作为通电导线接入电路放在蹄形磁体的磁场里，如图甲所示。

（1）小明闭合开关，看到铝棒稳定时如图乙所示；在探究导线在磁场中受力方向与电流方向、磁场方向的关系时，小明先仅对调磁极位置，闭合开关，观察到铝棒ab稳定时如丙所示，由此可知通电导线在磁场中受力的方向与____________方向有关。

WORD格式整理一、选择题1．如图所示，一电荷量为q的负电荷以速度v射入匀强磁场中．其中电荷不受洛仑兹力的是( )A. B. C. D.【答案】C【解析】由图可知，ABD图中带电粒子运动的方向都与粗糙度方向垂直，所以受到的洛伦兹力都等于qvB，而图C中，带电粒子运动的方向与磁场的方向平行，所以带电粒子不受洛伦兹力的作用．故C正确，ABD错误．故选C.2．如图所示为电流产生磁场的分布图，其中正确的是( )A. B. C. D.【答案】D【解析】A中电流方向向上，由右手螺旋定则可得磁场为逆时针（从上向下看），故A错误；B图电流方向向下，由右手螺旋定则可得磁场为顺时针（从上向下看），故B错误；C图中电流为环形电流，由由右手螺旋定则可知，内部磁场应向右，故C错误；D图根据图示电流方向，由右手螺旋定则可知，内部磁感线方向向右，故D正确；故选D.点睛：因磁场一般为立体分布，故在判断时要注意区分是立体图还是平面图，并且要能根据立体图画出平面图，由平面图还原到立体图.3．下列图中分别标出了一根放置在匀强磁场中的通电直导线的电流I、磁场的磁感应强度B和所受磁场力F的方向，其中图示正确的是( )A. B. C. D.【答案】C【解析】根据左手定则的内容：伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向，可得：A、电流与磁场方向平行，没有安培力，故A错误；B、安培力的方向是垂直导体棒向下的，故B错误；C、安培力的方向是垂直导体棒向上的，故C正确；D、电流方向与磁场方向在同一直线上，不受安培力作用，故D错误．故选C.点睛：根据左手定则直接判断即可，凡是判断力的方向都是用左手，要熟练掌握，是一道考查基础的好题目.4．如图所示，水平地面上固定着光滑平行导轨，导轨与电阻R连接，放在竖直向上的匀强磁场中，杆的初速度为v0，不计导轨及杆的电阻，则下列关于杆的速度与其运动位移之间的关系图像正确的是（）A. B. C. D.【答案】C【解析】导体棒受重力、支持力和向后的安培力；感应电动势为：E=BLv感应电流为：I=II安培力为：I=III=I 2I2II=II=I△I△I故：I 2I2II△I＝I△I求和，有：I 2I2I∑I△I＝I∑△I故：I 2I2II＝I(I0−I)故v与x是线性关系；故C正确，ABD错误；故选：C．5．如图所示，直角三角形ABC中存在一匀强磁场，比荷相同的两个粒子沿AB方向射入磁场，粒子仅受磁场力作用，分别从AC边上的P、Q两点射出，则( )A. 从P射出的粒子速度大B. 从Q射出的粒子速度大C. 从P射出的粒子，在磁场中运动的时间长D. 两粒子在磁场中运动的时间一样长【答案】BD【解析】试题分析：粒子在磁场中做圆周运动，根据题设条件作出粒子在磁场中运动的轨迹，根据轨迹分析粒子运动半径和周期的关系，从而分析得出结论．WORD 格式整理粒子在磁场中做匀速圆周运动，根据几何关系（图示弦切角相等），粒子在磁场中偏转的圆心角相等，根据粒子在磁场中运动的时间：I =I 2II ，又因为粒子在磁场中圆周运动的周期I =2II II ，可知粒子在磁场中运动的时间相等，故D 正确，C 错误；如图，粒子在磁场中做圆周运动，分别从P 点和Q 点射出，由图知，粒子运动的半径I I <I I ，又粒子在磁场中做圆周运动的半径I =II II知粒子运动速度I I <I I ，故A 错误B 正确；【点睛】带电粒子在匀强磁场中运动时，洛伦兹力充当向心力，从而得出半径公式I =II II ，周期公式I =2II II ，运动时间公式I =I 2I I ，知道粒子在磁场中运动半径和速度有关，运动周期和速度无关，画轨迹，定圆心，找半径，结合几何知识分析解题，6．在等边三角形的三个顶点a 、b 、c 处，各有一条长直导线垂直纸面放置，导线中通有大小相等的恒定电流，方向如图所示．过c 点的导线所受安培力的方向( )A. 与ab 边平行，竖直向上B. 与ab 边垂直，指向右边C. 与ab 边平行，竖直向下D. 与ab 边垂直，指向左边【答案】D【解析】试题分析：先根据右手定则判断各个导线在c 点的磁场方向，然后根据平行四边形定则，判断和磁场方向，最后根据左手定则判断安培力方向导线a 在c 处的磁场方向垂直ac 斜向下，b 在c 处的磁场方向垂直bc 斜向上，两者的和磁场方向为竖直向下，根据左手定则可得c 点所受安培力方向为与ab 边垂直，指向左边，D 正确；7．下列说法中正确的是( )A. 电场线和磁感线都是一系列闭合曲线B. 在医疗手术中，为防止麻醉剂乙醚爆炸，医生和护士要穿由导电材料制成的鞋子和外套，这样做是为了消除静电C. 奥斯特提出了分子电流假说D. 首先发现通电导线周围存在磁场的科学家是安培【答案】B【解析】电场线是从正电荷开始，终止于负电荷，不是封闭曲线，A 错误；麻醉剂为易挥发性物品，遇到火花或热源便会爆炸，良好接地，目的是为了消除静电，这些要求与消毒无关，B 正确；安培发现了分子电流假说，奥斯特发现了电流的磁效应，CD 错误；8．在如图所示的平行板电容器中，电场强度E 和磁感应强度B 相互垂直，一带正电的粒子q 以速度v 沿着图中所示的虚线穿过两板间的空间而不偏转（忽略重力影响）。

高中物理（选修1-1）形成性测试题第一章电与磁（A卷）班级姓名学号成绩一．单项选择题（每小题5分，共50分）1. 关于摩擦起电、传导起电、感应起电，下列说法错误．．的是（）A．这是起电的三种不同方式B．这三种方式都产生了电荷C．这三种起电方式的实质是一样的，都是电子在转移D．这三种方式都符合电荷守恒定律2.下列关于点电荷的说法，错误．．的是（）A．点电荷是一个带有电荷的几何点，它是实际带电体的抽象，是一种理想化的模型B．带电体如果本身大小和形状对它们间的相互作用影响可忽略，那么，可视为点电荷C．真空中两个静止点电荷间的相互作用力，跟它们之间的距离成反比D．真空中两个静止点电荷间的相互作用力，跟它们所带的电荷量的乘积成正比3.对磁感线的认识，下列说法正确的是（）A．磁感线总是从磁体的北极出发，终止于磁体的南极B．磁感线上某点的切线方向与放在该点小磁针南极的受力方向相同C．磁感线的疏密可以反映磁场的强弱D．磁感线是磁场中客观存在的线4.关于电场、电场线的性质，下列说法正确的是（）A．在电场中的任一点，电荷的受力方向，就是该点的电场方向B．电场线就是带电粒子在电场中的运动轨迹C．电场线在特殊情况下可能相交D．电场线的疏密表示电场的强弱，5.如下图所示，表示磁场对直线电流的作用，其中不正确．．．的是：（）A B C D6.一个长螺线管中通有交流电，把一个带电粒子沿管轴线射入管中，粒子将在管中：（）A．作匀速运动B．沿轴线来回运动C．作匀加速直线运动D．作圆周运动7.关于电荷量、电场强度、磁感应强度、磁通量的单位，下列说法错误．．的是（）A．牛/库是电荷量的单位B．特斯拉是磁感应强度的单位C．磁通量的单位是韦伯D ．伏/米是电场强度的单位8.真空中两个点电荷的相互作用力为F ，若每个电荷的带电量都增大一倍，并把它们之间的距离减少一半，则它们之间的作用力变为（ ）A ．16FB ． 8FC ． 4FD ．2F9. 如果运动电荷除磁场力外不受其它任何力的作用，则带电粒子在磁场中作下列运动可能成立的是( )A ．作匀变速直线运动B ．作匀变速曲线运动C ．作变加速直线运动D ．作变加速曲线运动10.对阴极射线管的认识，下列说法错误．．的是（ ） A ．阴极射线管是用来观察电子束运动轨迹的装置，B ．借助阴极射线管我们可以看到每个电子的运动轨迹C ．阴极射线管内部抽成真空D ．阴极射线管工作时，它的阴极和阳极之间存在强电场二、本题共4小题，共50分。

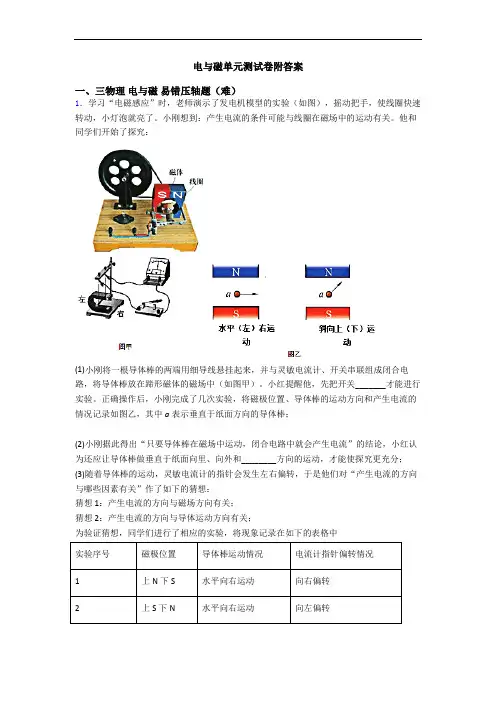

电与磁单元测试卷附答案一、三物理电与磁易错压轴题（难）1．学习“电磁感应”时，老师演示了发电机模型的实验（如图），摇动把手，使线圈快速转动，小灯泡就亮了。

小刚想到：产生电流的条件可能与线圈在磁场中的运动有关。

他和同学们开始了探究：(1)小刚将一根导体棒的两端用细导线悬挂起来，并与灵敏电流计、开关串联组成闭合电路，将导体棒放在蹄形磁体的磁场中（如图甲）。

小红提醒他，先把开关_______才能进行实验。

正确操作后，小刚完成了几次实验，将磁极位置、导体棒的运动方向和产生电流的情况记录如图乙，其中a表示垂直于纸面方向的导体棒；(2)小刚据此得出“只要导体棒在磁场中运动，闭合电路中就会产生电流”的结论，小红认为还应让导体棒做垂直于纸面向里、向外和________方向的运动，才能使探究更充分；(3)随着导体棒的运动，灵敏电流计的指针会发生左右偏转，于是他们对“产生电流的方向与哪些因素有关”作了如下的猜想：猜想1：产生电流的方向与磁场方向有关；猜想2：产生电流的方向与导体运动方向有关；为验证猜想，同学们进行了相应的实验，将现象记录在如下的表格中实验序号磁极位置导体棒运动情况电流计指针偏转情况1上N下S水平向右运动向右偏转2上S下N水平向右运动向左偏转3水平向左运动向右偏转分析第1、2两次实验发现，产生电流的方向跟________有关；第3次实验中磁体上方为_____（选填“N”、“S”）极，和其他实验对照验证了猜想2；(4)老师肯定了他们的探究，又介绍了科学家科拉顿的相关研究，1825年他用如图丙所示的实验装置，在两个房间中进行实验：①实验中用______________的现象来判断电路中是否产生了电流；②将导线、小磁针与磁铁、线圈分别置于两个房间，是为了________________；③科拉顿将磁铁插进线圈里，然后迅速奔向另一个房间，没有观察到产生电流的现象；他再回到放着磁铁和线圈的房间里，把磁铁从线圈中抽了出来，又跑到磁针和导线所在的房间，还是没有观察到现象。

电与磁练习题一．选择题（共30小题）1．下列说法正确的是（）A．铜制品容易被磁化B．同名磁极互相吸引C．奥斯特发现了电磁感应现象D．磁体间的相互作用是通过磁场发生的2．如图所示，揭示电动机工作原理的是（）A．B．C．D．3．下面关于磁体性质说法不正确的是（）A．任何磁体都有两个磁极B．同名磁极互相吸引，异名磁极互相排斥C．磁体的周围存在着磁场D．小磁针静止时，N极总指向地球北方4．关于如图所示的电和磁知识描述错误的是（）A．甲图说明同种电荷相互排斥B．乙图说明电流周围存在磁场C．丙图是电动机工作原理示意图D．丁图是有金属外壳的家用电器使用的插座5．如图所示为蹄形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是（）A．a点B．b点C．c点D．d点6．下列关于磁场的描述，正确的是（）A．磁感线是磁场中真实存在的曲线B．磁体间的吸引或排斥作用是通过磁场实现的C．磁体周围的磁感线从磁体S极发出，回到磁体N极D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近7．有关电磁学的一些知识，下列说法正确的是（）A．磁体周围的磁场既看不见也摸不着，所以是不存在的B．地磁的N极在地理的南极附近C．磁感线是真实存在的一些带箭头的曲线D．电磁铁磁性的强弱只与线圈中电流的大小有关8．下列关于电与磁的说法正确的是（）A．磁场中某点的磁场方向是由放在该点的小磁针决定的B．改变通电螺线管中电流的方向，可以改变通电螺线管的N、S极C．发电机是利用电磁感应原理制成的，工作时将机械能转化为电能D．只改变直流电动机的电流方向，直流电动机内线圈的转向会发生改变9．下列关于电磁现象的说法中，正确的是（）A．在磁体外部，磁感线总是从S极发出，最后回到N极B．奥斯特实验现象说明，通电导体周围存在磁场C．通电导体在磁场中的受力方向只与电流方向有关D．闭合电路的部分导体在磁场中运动时，就会产生感应电流10．关于磁场和磁感应线，以下说法正确的是（）①磁场看不见摸不着，但可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁场对放入其中的磁体有力的作用④地球周围存在磁场．A．①②③B．①②④C．①③④D．②③④11．关于磁现象，下列说法正确的是（）A．铜、铁、铝都是磁性材料B．地磁场的S极在地理的北极附近C．磁场是由磁感线组成的D．导体在磁场中运动就会产生磁感应电流12．磁感线可以方便地描述磁场，关于磁感线的认识正确的是（）A．磁感线是由铁屑组成的B．磁感线是磁体周围真实存在的曲线C．磁体周围的磁感线都是从磁铁的S极出发回到N极D．地磁场的磁感线是从地球南极附近出发回到北极附近13．下列说法正确的是（）A．地磁南极就是地理南极B．磁感线在磁体周围真实存在C．奥斯特实验说明通电导线周围存在磁场D．电动机是利用电磁感应现象制成的14．关于指南针和磁场，下列说法正确的是（）A．指南针最早由欧洲传入中国B．地球的地理两极与地磁场两极完全重合C．地球周围存在磁场，因此指南针能指示方向D．信鸽是靠在其身上绑上小磁针来导航的15．下列关于电磁现象的四幅图片的说法中错误的是（）A．地球“地理两极的地磁两极并不重合”的现象是我国宋代学者沈括最早发现的B．我国最早指南针“司南”是把天然磁石琢磨成勺子形状，自然静止时它的勺柄指向北方C．通电导体的周围存在磁场，这是奥斯特发现的“电流的磁效应”现象D．导体在磁场中做切割磁感线运动时会产生电流，这是法拉第发现的“电磁感应”现象16．如图所示，下列说法中错误的是（）A．这是模拟奥斯特实验的一个场景B．图示实验说明了通电导线周围存在磁场C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变D．将图中导线断开，小磁针N极将指向地磁的北极17．如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是（）A．图①研究电磁感应现象B．图②研究电磁铁磁性强弱与线圈匝数的关系C．图③说明电动机原理D．图④说明发电机原理18．如图，下列说法正确的是（）A．实验说明磁场能产生电流B．实验是演示电磁感应的装置C．实验可以得出电流越大电磁铁磁性越强D．实验所揭示的原理可制成电动机19．如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是（）A．通电螺线管外A点的磁场方向向右B．通电螺线管的左端为S极C．小磁针一直保持静止D．小磁针N极向左转动20．如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小．下列判断正确的是（）A．开关S1闭合，滑片移到某一位置，电磁铁左端为N极B．开关S1闭合，滑片向右移动，电磁铁磁性增强C．开关S1和S2同时闭合，滑片向右移动，GMR的电阻变小D．开关S1和S2同时闭合，滑片向左移动，指示灯变暗21．如图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是（）A．向下移动B．向上移动C．静止不动D．无法确定22．在探究“通电螺线管外部磁场分布”的实验中，开关断开时小磁针甲、乙的指向如图所示，当开关闭合时，通电螺线管有磁性，则下列说法正确的是（）A．小磁针甲偏转，小磁针乙不偏转B．小磁针乙偏转，小磁针甲不偏转C．小磁针甲、乙均偏转D．滑动变阻器滑片P从右向左滑动时，通电螺线管和磁性逐渐增强23．如图所示，开关闭合后，下列判断正确的是（）A．可自由转动的小磁针不发生偏转B．通电螺线管右端为N极C．在通电螺线管中插入铜棒后磁性增强D．通电螺线管外部的磁场与蹄形磁体的磁场相似24．下列关于四幅图片的描述中正确的是（）A．S闭合后小磁针N极向左偏转B．表示的是汽油机的做功冲程C．图中的船闸应用了浮力原理D．验钞机利用了红外线的荧光效应25．如图的四幅图，通电螺线管的N、S极标注正确的是（）A．B．C．D．26．一根条形磁铁断裂成三段（如图所示），以下现象与相关的说法，正确的是（）A．小磁针黑色的为N极B．两者相互排斥C．两端能吸引的大头针数量差别很大D．闭合电路的EF段导体穿过CD之间时，灵敏电流计一定没有反应27．小明用如图所示的装置探究电磁铁的性质，只用该装置，以下结论探究的是（）A．线圈匝数越多，磁性越强B．线圈电流越大，磁性越强C．拔出线圈中的铁钉，磁性变弱D．改变电流方向，磁场方向改变28．如图，下列关于电磁现象的表述不正确的是（）A．甲图闭合开关，线圈转动，说明磁场对电流有力的作用B．乙图给导线通电，导线附近磁针发生偏转，说明电流周围存在磁场C．丙图闭合电路的部分导体ab在磁场中上下运动，灵敏电流计指针一定会偏转D．丁图用橡胶棒接触验电器金属球，金属箔片张开，说明橡胶棒带电29．如图所示的实验装置中属于电动机工作原理的是（）A．B．C． D．30．下列四个装置中，主要利用电磁感应原理工作的是（）A．动圈式话筒B．电磁起重机C．扬声器 D．电动机一．选择题（共30小题）1．D；2．A；3．B；4．C；5．B；6．B；7．B；8．BCD；9．B；10．C；11．B；12．D；13．C；14．C；15．B；16．D；17．B；18．C；19．B；20．A；21．B；22．B；23．B；24．A；25．A；26．A；27．D；28．C；29．A；30．A；仅供个人用于学习、研究；不得用于商业用途。

第十三章电磁感应与电磁波初步1磁场磁感线基础过关练题组一电和磁的联系1.(多选)下列说法正确的是()A.小磁针放在一根通电直导线附近,小磁针没有转动,说明电流没有磁效应B.两根通电直导线相互垂直放置,解除固定后都发生转动,说明了电流的磁效应C.奥斯特发现的电流磁效应现象,首次揭示了电与磁的联系D.以上说法均错误2.(2019黑龙江哈尔滨三中高二上检测)物理实验都需要有一定的控制条件,奥斯特做电流磁效应实验时就应排除地磁场对实验的影响。

下列关于奥斯特实验的说法正确的是()A.该实验必须在地球赤道上进行B.通电直导线必须竖直放置C.通电直导线应该水平东西方向放置D.通电直导线可以水平南北方向放置题组二磁场3.(2019吉林辽源一中高二上期末)(多选)指南针是我国古代四大发明之一。

关于指南针,下列说法正确的是()A.指南针可以仅具有一个磁极B.指南针能够指向南北,说明地球具有磁场C.指南针的指向会受到附近磁场的干扰D.在指南针正上方附近沿指针方向放置一直导线,导线通电时指南针不偏转4.(多选)如图所示,关于磁铁、电流间的相互作用,下列说法正确的是()A.甲图中,电流不产生磁场,电流对小磁针的力的作用是通过小磁针的磁场发生的B.乙图中,磁体对通电导线的力的作用是通过磁体的磁场发生的C.丙图中电流间的相互作用是通过电流的磁场发生的D.丙图中电流间的相互作用是通过电荷的电场发生的题组三磁感线5.关于磁感线,下列说法中正确的是()A.两条磁感线间的空隙处一定不存在磁场B.磁感线不可能从S极到N极C.磁场不一定都是由磁铁产生的D.两个磁场叠加的区域,磁感线可能相交6.(2018福建三明一中期中)如图所示是某个磁场的磁感线分布,则A点和B点的磁感应强度的大小关系是()A.A点的磁感应强度大B.B点的磁感应强度大C.A点的磁感应强度等于B点的磁感应强度D.无法确定题组四安培定则7.(2020宁夏中卫一中高二上期末)一根通电直导线周围磁场的磁感线如图所示,一个小磁针被放入磁场中,则小磁针将()A.顺时针转动B.向左移动C.向右移动D.逆时针转动8.(2020广东韶关新丰一中期中)如图所示,小磁针放置在螺线管轴线的左侧,当螺线管通以恒定电流时,不计其他磁场的影响,小磁针静止时N极的指向是()A.向右B.向左C.向上D.向下题组五安培分子电流假说9.一根软铁棒放在磁铁附近会被磁化,这是因为在外磁场的作用下()A.软铁棒中产生了分子电流B.软铁棒中分子电流消失了C.软铁棒中分子电流的取向变得大致相同D.软铁棒中分子电流的取向变得杂乱无章能力提升练题组一磁场与磁感线1.(2019山西阳泉一中质检,)关于磁场的磁感线,下列说法正确的是()A.条形磁铁的磁感线从磁铁的N极出发,终止于磁铁的S极B.磁感线的疏密表示磁场的强弱,磁感线疏的地方磁场弱,磁感线密的地方磁场强C.磁感线是客观存在的物质,没画磁感线的地方就表示磁场不存在D.通电长直导线周围磁场的磁感线是以导线为圆心的均匀分布的同心圆2.(2020北京海淀高二上期中,)如图所示,质量为m的回形针系在细线下端被磁铁吸引保持静止,此时细线与竖直方向的夹角为θ,则下列说法正确的是(g为重力加速度)()A.回形针静止时受到的磁铁对它的作用力大小为mg tanθB.回形针静止时受到的细线的拉力大小为mg cosθC.现用点燃的火柴对回形针加热,过一会儿发现回形针不被磁铁吸引了,原因是回形针加热后,内部分子电流排列无序了D.现用点燃的火柴对回形针加热,过一会儿发现回形针不被磁铁吸引了,原因是回形针加热后,内部分子电流消失了题组二安培定则3.(2019江苏南京师大附中模拟,)(多选)下列各图中,已标出电流及电流的磁场方向,其中正确的是()4.(2020江西九江高二上期末,)如图所示,有一束电子沿y轴正方向移动,则在z轴上某点P的磁场方向是()A.沿x轴正方向B.沿x轴负方向C.沿z轴正方向D.沿z轴负方向5.(2020河南郑州高二上周考,)(多选)如图所示,一束带电粒子沿水平方向的虚线从小磁针上方飞过,并与小磁针方向平行,能使小磁针N极转向读者,那么这束带电粒子可能是()A.向右飞的正离子B.向左飞的负离子C.向右飞的负离子D.向左飞的正离子6.(2019四川雅安中学高二上期中,)如图所示,圆环上带有大量的负电荷,当圆环沿顺时针方向转动时,a、b、c三枚小磁针都要发生转动,以下说法正确的是()A.a、b、c的N极都向纸里转B.b的N极向纸外转,而a、c的N极向纸里转C.b、c的N极都向纸里转,而a的N极向纸外转D.b的N极向纸里转,而a、c的N极向纸外转7.(2019山西太原联考,)如图所示为电视机显像管偏转线圈的示意图,线圈通以图示方向的电流时,圆环的圆心O处的磁场方向为()A.向下B.向上C.垂直纸面向里D.垂直纸面向外答案全解全析第十三章电磁感应与电磁波初步1磁场磁感线基础过关练1.BC把小磁针放在电流周围,如果小磁针N极方向正好与该处电流磁场方向一致,小磁针不转动,不能说明电流没有磁效应,选项A错;两根相互垂直放置的通电直导线都发生转动,说明了电流的磁效应,选项B对,选项D 错;奥斯特发现了电流的磁效应,首次揭示了电与磁的联系,选项C对。

高中物理电场磁场电磁感应专题训练练习题姓名班级学号—得分说明：1、本试卷包括第I卷（选择题）和第II卷（非选择题）两部分。

满分1。

0 分。

考试时间90分钟。

2、考生请将第I卷选择题的正确选项填在答题框内，第II卷直接答在试卷±o考试结束后，只收第II卷第I卷（选择题）一.单选题（每题3分，共60分）1.关于点电荷的说法，正确的是（）A.带电体能否看成点电荷，是看它的形状和大小对相互作用力的影响是否能忽略不计B.点电荷一定是电量很小的电荷C.体枳很大的带电体一定不能看作点电荷D.只有体积很小的带电体，才能作为点电荷2.如图所示，其中小磁针静止时N极正确的指向是（）3.两个电容器，两极板间的电势差之比为2： 3,带电量之比为3： 2,则?等于（）A.2： 3B.3： 2C.4： 9D.9： 44、如图为某一电场的电场线和等势而分布，图中实线表示电场线，虚线表示等势而，过a、b两点的等势面电势分别为6j5V, 6c=3V那么a、c连线的中点b的电势6b为（）A. 4）b=4V B, <t）b>4VC. <l）b<4vD.上述情况都有可能5、如图所示，匝数为N,半径为Ri的圆形线圈内有匀强磁场，匀强磁场在半径为R2的圆形区域内，匀强磁场的磁感应强度B垂直于线圈平面.通过该线圈的磁通量为（）A. BnB. B Ji R22C. NB n Ri?D. NB n R226.甲、乙两个原来不带电的物体相互摩擦（没有第三者参与），结果发现甲物体带了 1.6X 10/化的电荷量（正电荷），下列说法正确的是（）A.乙物体也带了 1.6C的正电荷B.甲物体失去了IO”个电子C.乙物体失去了 IO4个电子D.甲、乙两物体共失去了 2X104个电子7.对磁感线的认识，下列说法不正确的是（）A.磁感线切线方向即磁场方向8.磁感线上某点的切线方向与放在该点小磁针北极的受力方向相同C.磁感线的疏密可以反映磁场的强弱D.磁感线切线方向是小磁针受力的方向8.两个大小相同、带等量同种电荷的导体小球A和B,彼此间的斥力为F.A与B接触，然后移开放回原位置，这时A和B之间的作用力为F',则F与F'之比为（）A. 4： 1B. 1： 4C. 1： 1D. 1： 29、如图甲所示为某小型交流发电机的示意图，两磁极之间的磁场可认为是匀强磁场，正方形线圈可绕垂直于磁场方向的水平轴00'以角速度3沿逆时针方向匀速转动，开始转动时线圈平面与磁场方向平行，其中A为交流电流表，外电路的电阻R=8Q,线圈的总电阻r=2 若从线圈开始转动时开始计时，线圈中产生的交变电流如图乙所示，则以下说法中正确的是（）W'A.线圈中产生的交变电压的有效值为100回B.当t=0.015s时，交流电表的示数为零C.从图示位置转过;的过程中，电阻R上产生的热量为4JD.若将线圈转动的角速度减半，则线圈产生的交流电动势的瞬时值得表达式应为e=50j2 coslOO Ji t (V)10.下列四幅图表示的工具或装置，利用地磁场工作的是（磁卡指南针磁性黑板电磁起重机11、A、B两线圈用同样规格的导线绕成且匝数相同，两环半径「A=2「B.有理想边界的匀强磁场恰在B线圈内，如图所示.当磁感应强度均匀减小时，若A、B两线圈互不影响，则( )A.A、B两环中产生的感应电动势之比为4： 1B.A、B两环中产生的感应电流之比为2： 1C.A、B两环中产生的感应电流之比为1： 2D.A环中不发生电磁感应现象，B环中有感应电流13 ,正电荷沿图示方向进入方向垂直纸面向外的磁场，则该电荷受到的洛伦兹力方向( ) 左 . R••，♦••・© • •A.向左B.向右C.向外D.向里14、如图所示，铜棒ab长0.1m,质量为6X10・2kg,两端用轻铜线悬挂，整个装置处在竖直向下的匀强磁场中，现使铜棒中保持通有恒定电流l=9A,铜棒发生偏转，平衡时轻铜线的偏转角为37。

电与磁单元练习（Word版含答案）一、三物理电与磁易错压轴题（难）1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。

在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。

某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；(2)本实验中根据______________比较电磁铁磁性强弱；(3)请设计出记录实验数据的表格，表中要有必要的信息。

（_________）【答案】断开，电子秤的示数实验次数电流I/A电子秤的示数/g123……【解析】【分析】【详解】(1)[1]在连接电路时，开关S应处于断开状态。

由题意知，电路中变阻器调节电路的电流，所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。

因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。

当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。

(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。

故实验表格如下：实验次数电流I/A电子秤的示数/g123……2．小谦在探究“磁体间相互作用规律”时发现：磁体间的距离不同，作用力大小也不同。

他想：磁体间作用力的大小与磁极间的距离有什么关系呢？(1)小谦用如图所示的实验进行探究。

由于磁体间作用力的大小不便测量，他通过观察细线与竖直方向的夹角 的变化，来判断磁体间力的变化，用到的科学方法是________法。

【物理】物理电与磁题20套(带答案)含解析一、电与磁选择题1．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【答案】B【解析】【解答】据题目可知，小磁针左端是N极，右端是S极，所以电磁铁的左端，即a端为N即，右端为S极，据安培定则可知，电流从d端流出后进入电磁铁，D端是电源的正极，c端是负极，B符合题意。

故答案为：B。

【分析】根据磁极间的相互作用判断螺线管的磁极位置，再利用安培定则判断电流方向和电源的正负极.2．有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（）A. 左侧为N极，a端为正极B. 左侧为S极，a端为正极C. 左侧为N极，b端为正极D. 左侧为S极，b端为正极【答案】 C【解析】【解答】解：由于小磁针静止时，其左端为S极，右端为N极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N极。

根据螺线管的N、S极和螺线管的线圈绕向。

利用安培定则可以确定电流是从螺线管的右端流入左端流出。

由于电流是从电源的正极流出，经过外电路回到电源负极。

所以可以确定电源的右端为正极，左端为负极。

故答案为：C。

【分析】根据磁极间的作用规律可知螺线管的磁极，再利用安培定则可知电流方向.3．导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电滋的是（）（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）A. AB. BC. CD. D【答案】 D【解析】【解答】在电磁感应现象中，金属棒要切割磁感线需要两个条件：①金属棒与磁感线方向之间的夹角不能为0；②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0，且运动方向与磁感线夹角为0，不能产生电流，故A不合题意；B.导线a与磁感线的夹角为0，但运动方向与磁感线夹角不为0，也不能产生电流，故B 不合题意；C.导线a与磁感线的夹角不为0，但运动方向与磁感线夹角为0，也不能产生电流，故C 不合题意；D.导线a与磁感线的夹角不为0，且运动方向与磁感线夹角不为0，能产生电流，故D符合题意。

电学专题之电与磁一、单选题(共10道，每道10分)1.如图所示，甲乙两小磁针在一根磁铁附近，下列判断正确的是( )A.甲小磁针左端是S极，乙小磁针左端是N极B.甲小磁针左端是N极，乙小磁针左端也是N极C.甲小磁针左端是S极，乙小磁针左端也是S极D.甲小磁针左端是N极，乙小磁针左端是S极答案：B解题思路：由于同名磁极相互排斥，异名磁极相互吸引，可知条形磁体的a端是S极，b端是N极；小磁针甲和乙的左端都指向条形磁体的a端即条形磁体的S极，所以均为N极。

故选B。

试题难度：三颗星知识点：磁场2.关于磁体、磁场和磁感线，以下说法中正确的是( )A.磁体之间的相互作用是通过磁场发生的B.铁和铝都能够被磁体吸引C.磁感线是磁场中真实存在的曲线D.磁感线从磁体的S极出来，回到磁体的N极答案：A解题思路：A：磁体周围存在磁场，磁体对处于其磁场内的磁性物质有磁力的作用，磁体之间的相互作用就是通过磁场实现的。

故A正确；B：磁体能够吸引铁、钴、镍等物质，不能吸引铝，故B错误；C：磁感线是为了更形象的描述磁场而假想出来的曲线，不是真实存在的，故C错误；D：在磁体的外部，磁感线从磁体的N极出发，回到S极，故D错误。

故选A。

试题难度：三颗星知识点：磁感线3.为探究两个通电螺线管之间的磁场情况，某实验小组同学把9个小磁针分别放在两个通电螺线管之间的9个不同点的位置上如图（a）所示，小磁针静止时N极在各位置上的指向如图（b）所示（小磁针涂黑的一端为N极）。

四位同学各自画出两个通电螺线管之间的磁感线如图所示，其中正确的是( )A. B.C. D.答案：C解题思路：小磁针静止时北极所指的方向与磁场的方向（或磁感线方向）相同；由图a和b可知：小磁针静止时指向是由下向上；在两个螺线管之间的磁感线的方向也是由下向上；故C正确。

故选C。

试题难度：三颗星知识点：磁场4.下列各图中，箭头表示电流方向，则通电螺线管周围的小磁针静止时，指向正确的是( )A. B.C. D.答案：A解题思路：利用安培定则判断螺线管的磁极，再根据磁极间的相互规律确定小磁针的指向是否正确，如图由此可知，选项A正确，B、C、D错误。

物理电与磁专题练习(及答案)含解析一、电与磁选择题1．在下面四幅图中，图文相符的是（）A. 电动机利用图示原理制成的B. 电铃是电流的磁效应工作的C. 发电机是利用图示原理制成的D. 扬声器是把声信号转换成电信号【答案】 B【解析】【解答】A. 图中导体切割磁感线运动时，产生电流，是电磁感应现象，发电机利用图示原理制成的，A不符合题意；B. 图中的电铃主要工作部分是电磁铁，利用电流的磁效应工作，B符合题意；C. 图演示的是磁场对电流的作用力，电动机是利用图示原理制成的，C不符合题意；D. 如图的扬声器工作时，将电信号转换成声音，D不符合题意；故答案为：B。

【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.电磁铁的特点：①磁性的有无可由电流的通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向来改变.发电机的原理是根据电磁感应现象（电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流）制成的.2．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故B错误；C、保持滑片P的位置不变，开关S由a点换到b点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故C正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．3．在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A. 灯不亮，电铃响B. 灯不量，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响【答案】 A【解析】【解答】解：当控制电路的开关S闭合时，控制电路中有电流，电磁铁具有磁性，吸引衔铁，动触头和下面电路接通，电铃工作，和上面的电路断开，所以电灯不亮。

（物理）物理电与磁专项测试卷及答案一、选择题1．如图是关于电磁现象的四个实验，下列说法正确的是（）A. 图甲是研究发电机工作原理的实验装置B. 图乙实验说明通电导体周围存在磁场C. 图丙是探究磁铁磁性强弱的实验装置D. 图丁是探究电磁感应现象的实验装置【答案】D【解析】【解答】解：A、图中有电池，是电动机原理图，故A错误；B、图中有学生电源，这是磁场对电流的作用实验，结论是通电导体在磁场中受力，故B 错误；C、是奥斯特实验，说明通电导线周围存在磁场，故C错误；D、图中没有电池，是电磁感应现象实验，故D正确．故选：D．【分析】根据对电与磁几个重要实验装置图的认识来判断：（1）发电机原理图描述了线圈给外界的用电器供电；电动机原理图描述了电源给线圈供电；（2）电磁感应现象装置图没有电池；磁场对电流的作用装置图有电池．2．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。

【分析】探究通电导体在磁场中受力的作用的装置中，有电源，磁体、导线等，当导线中电流相等时，可以探究电磁铁的磁性和线圈匝数的关系.3．导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电滋的是（）（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）A. AB. BC. CD. D【答案】 D【解析】【解答】在电磁感应现象中，金属棒要切割磁感线需要两个条件：①金属棒与磁感线方向之间的夹角不能为0；②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0，且运动方向与磁感线夹角为0，不能产生电流，故A不合题意；B.导线a与磁感线的夹角为0，但运动方向与磁感线夹角不为0，也不能产生电流，故B 不合题意；C.导线a与磁感线的夹角不为0，但运动方向与磁感线夹角为0，也不能产生电流，故C 不合题意；D.导线a与磁感线的夹角不为0，且运动方向与磁感线夹角不为0，能产生电流，故D符合题意。
