常见低压配电系统简介

IT、TT、TN系统简介低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。

现全面、深入总结了IT系统、TT系统、TN系统的原理、特点和适用范围，以期能对从事电气作业人员有所帮助。

首先给出定义。

根据现行的国家标准《低压配电设计规范》（GB50054），低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

下面分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；发生接地故障时，对地电压升高1.73倍；220V负载需配降压变压器，或由系统外电源专供；安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

低压配电网有三种中性点运行方式IT系统、TT系统和TN系统低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地)；TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。

中性点接地系统有三种：IT系统，TT系统和TN系统。

这三种接地分别为：TT系统：电源中性点直接接地IT系统：电源中性点不直接接地TN系统：电源中性点直接接地（与TT系统的区别是该接地线与电气设备的金属外壳相连接）国际电工委员会(IEC)对系统接地的文字符号的意义规定如下：第一个字母表示电力系统的对地关系：T--一点直接接地；I--所有带电部分与地绝缘，或一点经阻抗接地。

第二个字母表示装置的外露可导电部分的对地关系：T--外露可导电部分对地直接电气连接，与电力系统的任何接地点无关；N--外露可导电部分与电力系统的接地点直接电气连接(在交流系统中，接地点通常就是中性点)。

后面还有字母时，这些字母表示中性线与保护线的组合：S--中性线和保护线是分开的；O--中性线和保护线是合一的。

(1)IT系统：IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。

即：过去称三相三线制供电系统的保护接地。

其工作原理是：若设备外壳没有接地，在发生单相碰壳故障时，设备外壳带上了相电压，若此时人触摸外壳，就会有相当危险的电流流经人身与电网和大地之间的分布电容所构成的回路。

而设备的金属外壳有了保护接地后，由于人体电阻远比接地装置的接地电阻大，在发生单相碰壳时，大部分的接地电流被接地装置分流，流经人体的电流很小，从而对人身安全起了保护作用。

IT系统适用于环境条件不良，易发生单相接地故障的场所，以及易燃、易爆的场所。

(2)TT系统：TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。

与 ＰＥＮ 线 相 连 ， 故 Ｐ ＥＮ 线 兼 有 Ｎ 线 和 Ｐ Ｅ 线 的 作
ｓ系 统 就 有 利 于 设 备 抑 制 电 子 产 品 的 逻 辑 电 压 高
低 电平 的影 响 。在地 区 的居 民区 配 电 中 ， 出 线 电 缆 往 往有 几十 甚至 上百 米 ， ＴＮ — Ｃ — Ｓ 系 统 中 这 样 长
—

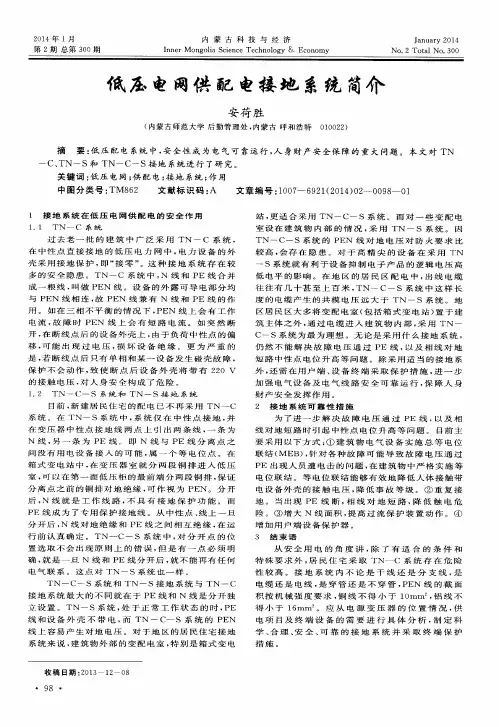

过 去 老 一 批 的 建 筑 中 广 泛 采 用 ＴＮ — Ｃ 系 统 ， 在 中性 点 直 接 接 地 的 低 压 电 力 网 中 ， 电 力 设 备 的 外 壳 采用 接地 保 护 ， 即“ 接零 ” 。这 种 接 地 系 统 存 在 较 多 的 安 全 隐 患 。 ＴＮ— Ｃ 系 统 中 ， Ｎ线和 Ｐ Ｅ 线 合 并 成 一根 线 ， 叫做 Ｐ ＥＮ 线 。 设 备 的 外 露 可 导 电 部 分 均
要采 用 以下方 式 ： ① 建 筑 物 电 气 设 备 实 施 总 等 电 位 联结 （ ＭＥ Ｂ） ， 针 对 各 种 故 障 可 能 导 致 故 障 电 压 通 过
Ｐ Ｅ 出现 人 员 遭 电 击 的 问 题 ， 在 建有 用 电设备 接 入 的可 能 ， 属 一 个 等 电 位 点 。 在
的接触 电压 ， 对 人身安 全 构成 了危 险 。
１ ． ２ Ｔ Ｎ — Ｃ— Ｓ 系 统 和 ＴＮ — Ｓ 接 地 系 统
目前 ， 新 建 居 民 住 宅 的 配 电 已 不 再 采 用 ＴＮ— Ｃ
系 统 。 在 ＴＮ— Ｓ 系 统 中 ， 系统 仅 在 中性 点接 地 ， 并 在 变压 器 中性点 接 地线 两点 上 引 出两 条 线 ， 一 条 为 Ｎ 线 ， 另 一 条 为 ＰＥ 线 。 即 Ｎ 线 与 ＰＥ 线 分 离 点 之

*
IT系统
1. 系统中性点不接地，或经高阻抗（约1000Ω）接地； 2. 没有N线，因此不适于接额定电压为系统相电压的单相用电设备，只能接额定电压为系统线电压的单相用电设备； 3. 设备的外露可导电部分经各自PE线分别接地； 4. 由于各设备的相线之间无电气联系，因此相互之间无电磁干扰； 5. 当系统发生一相接地故障时，三相用电设备及接线电压的单相设备仍能继续正常运行。
*
TN-C系统
1. 中性点直接接地； 2. 只适用于三相负载基本平衡情况； 3. 设备的外露可导电部分均接PEN线（通常称为“接零”）； 4. 由于三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以与保护线所联接的电气设备金属外壳有一定的电压，因而可对某些接PEN线的设备产生电磁干扰； 5. 如PEN线断线，可使接PEN线的设备外露可导电部分带电，而造成人身触电危险； 6. 在发生一相接地故障时，线路的过电流保护装置动作，将切除故障线路； 7. TN-C系统干线不能直接使用漏电保护器，需要改成TN-C-S系统，在TN-S部分装漏电保护器。漏电保护器出来的工作零线后面的所有重复接地必须拆除，否则漏电开关台不上；而且，工作零线在任何情况下都不得断线。所以，实用中工作零线只能让漏电保护器的上侧有重复接地。
*
继电保护装置简介
二次保护： 速断保护 零序保护 过流保护 一次保护 熔断器保护 低压断路器保护
*
低压配电系统的检修
变压器检修 母线检修 低压开关检修 二次回路检修
干式变检修
清扫 绝缘劣化程度检查 各部接线检查 风扇检查，试运 测温元件检查、校验 变压器试验：绝缘、直阻、电缆耐压
*
低压配电系统保护方式概述
继电保护的任务：故障时跳闸，在供电系统出现故障时（短路、接地、过流）使故障点前方最近的断路器或开关跳闸，切除故障部分，恢复其他无故障部分的正常运行，同时发出信号，以便提醒值班人员检查，及时消除故障。

设备 报警 。通 过检查 线路消 除故 障 ，供 电连续性 较
高 ，适用 于大 型 电厂 的厂用 电和重 要 生产 线用 电。
其缺点是 ： 如果 消除第一 次故 障前 ， 发生第 二次故 又 障， 如不 同相 的接 地短路 ， 障电流很 大 ， 常危 险。 故 非 因此对一 次故 障探 测报 警设备 的要求 较高 ，以及 时 消 除和减少 出现双 重故 障的 可能性 ， 保证 Ｉ Ｔ系统 的
单 的接地方法很不可靠且危险性很大 ， 应杜绝使用。
农 村家 庭用 电保 护接 地 问题应 引起 供 电部 门的高度
重视。
、
Ｔ Ｔ系统
１ 系统也称三相四线制保护接地供电系统。 Ｔ ｒ 由 相线（ 火线 ） １Ｌ 、３ 中性线（ Ｌ 、２ Ｌ ， 工作零线 ） ， Ｎ 工作接
地 和保 护 接地 Ｐ Ｅ组 成 。工作 接 地采 用 变压 器 的低 压 侧 中性 点 直接 接 地 ， 地 电 阻不 大 于 ４欧 。其 保 接 护 方式是 将用 电设 备 的外 露导 电部 分通 过独 立 的接
低 压 配 电 三 种 系 统 简 介
④ 于 洪 国
在 低 压配 电系统 中 ， 变压 器 低 压侧 中性 点 不 同 的接地 方 式 与用 电设 备 不 同安全 保 护 方式 相 结 合 ， 就 构成 了不 同 的低 压 配 电系统 。我 国低 压配 电 防治 间接 触 电 的措施 ， 去 只有保 护 接地 一 种 。直 到 ２ 过 ０ 世 纪 ５ 代 才从 原 苏联 那 里 学 来 了保 护 接 零 。 自 ０年
压器的低压侧 中性点对地绝缘 ，其保护方式是将用
电设 备 的外 露导 电部分 独 立地接 地 ；第二 种方 式是

三相设备
单相设备
单相插座
TT系统的使用：
TT系统由于接地装置就在设备附近，因此PE线断线的几率 小，且容易被发现。 TT系统设备在正常运行时外壳不带电、故障时外壳高电位 不会沿PE线传递至全系统。因此，TT系统在适用于对电压 敏感的数据处理设备及精密电子设备进行供电；在爆炸与 火灾危险性场所等有优势。 TT 系统适用于接地保护占很分散的地方。
U V W
如果用在供电距离很长时，供电线路对大地的 分布电容就不能忽视了。在负载发生短路故障或漏 电使设备外壳带电时，漏电电流经大地形成架路， 保护设备不一定动作，这是危险的。只有在供电距 离不太长时才比较安全。
I
电源
电气设备
二、TT系统
TT系统就是电源中性点直 接接地、用电设备外露可导 电部分也直接接地的系统。 通常将电源中性点的接地叫 做工作接地，而设备外露可 导电部分的接地叫做保护接 地。 TT系统中，这两个接地必 须是相互独立的。设备接地 可以是每一设备都有各自独 立的接地装置，也可以若干 设备共用一个接地装置。
（1）TN-C系统
TN-C系统如图所示，将PE线和N线的功 能综合起来，由一根称为PEN线的 导体同时承担两者的功能。在用电 设备处，PEN线既连接到负荷中性 点上，又连接到设备外露的可导电 部分。由于它所固有的技术上的种 种弊端，现在已很少采用，尤其是 在民用配电中已基本上不允许采用 TN-C系统。
N
L1 L2 L3 N PE
PE U V W N L N PE
三相设备
单相设备
单相插座
TT 系统中负载 的所有接地均称 为保护接地
TT系统的特点
①共用接地线与工作零线没有电的联系； ②正常运行时，工作零线可以有电流，而专用保护线没有电流。

1.1 低压配电系统简介本章所描述的低压配电系统是根据国际电工委员会标准IEC 664-1的要求来定义的，适用于海拔至2000m，额定交流电压至1000V，额定频率至30kHz或直流至1500V的系统中。

另外，在通信设备中所说的交流配电，一般是指220/ 380V 的供电系统。

IEC 364-3标准中，按照载流导体的配置和接地的方法划分成TN、TT和IT交流配电系统，在下面的图示中给出了配电系统的一些实例。

图中：---在大多数情况下，配电系统适用于单相和三相设备，但为了简化起见，图中仅划出了单相设备；---供电电源可以是变压器的次级绕组，电动机驱动的发电机或不间断电源系统；字母代号的含义：第一个字母T或I表示电源对地的关系，第二个字母N或T表示装置的外露导电部分对地关系，横线后字母S、C或C-S表示保护线与中性线的组合情况。

1.1.1 TN配电系统TN配电系统中，电源有一点（通常是中性点）直接接地，设备端的外露导电部分通过保护线（即PE线包括PEN线）与该接地点连接的系统。

按照中性线（N）与保护线的组合情况，TN系统又分为以下三种型式：---TN-S系统：整个系统中保护线PE与中性线N是分开的，见图5-2；---TN-C-S系统：系统中有一部分保护线PE与中性线N是分开的，见图5-3；---TN-C系统：整个系统中保护线PE与中性线N是合一的，见图5-4。

TN-S配电系统实例TN-C-S配电系统实例如图5-4在系统的某一部分中，中线和保护接地功能合并在一根单独的导线上（PEN）注：将PEN导线分解成保护接地线和中线的点可在建筑物入口处或建筑物的配电板上。

TN-C配电系统实例这三种供电类型在我国都有比较广泛的应用。

由图5-3、5-4、5-5可以看出，TN-S 系统因为有单独的保护接地线，因此，对设备而言是最可靠的。

但是由于增加了一根单独的PE线，而使供电系统的造价提高。

该用电设备金属外壳接到PE线上，PE线正常工作时不呈现电流，因此外壳不呈现对地电压。

的，只是在变压器处汇合，俗称三相五线制。
TN-C系统：是指在整个系统中，中性线与保护线是合一的，称为PEN线，
即保护接零系统，俗称三相四线制。
动投入到逆变侧，电池组的电能通过逆变器向负载供应交流电。 UPS主要为计算机等电子设备提供不间断的电力供应。
UPS工作原理图
UPS和EPS系统
EPS全称为紧急电力供给，是
一种允许短时电源中断的应急电源装 置，主要作为高层建筑中的应急照明、 消防设施以及特别重要负荷的备用电 源。
EPS和UPS主要区别：
级450/750V。
聚氯乙烯绝缘电缆：VV、VLV、VV22、VLV22。电压有0.6KV~110KV等多种。 交联聚乙烯绝缘电缆：YJV、YJLV、YJV22、YJLV22等.
控制电缆：KVV、KVV22、KVVP、KYJV等，主要用于电器间的电路连接与控制。 阻燃电缆、耐火电缆：ZR、NH
BV
BVR、BVVB
浪涌保护器（避雷器）：作用是把窜入电力线、信号传输线的雷电流泄入
大地，保护设备不受冲击。源自建筑接地系统● 建筑低压配电系统的接地形式有：
TN、TT、IT三种接地形式。
民用建筑常用的接地系统为TN系统，分为TN-S 、TN-C、TN-C-S三种形式。
TN-S系统：是指在整个系统中，中性线（N线）和保护线（PE线）是分开
高压配电设备的组成
● 高压配电的主要设备有：
1、进线隔离柜：即内置高压隔离开关，保证高压电器及装置在检修工作 时的安全。 2、高压进线柜：即内置高压断路器，主要是分断、闭合电路，有继电保 护功能。 3、压变柜：即内置电压互感器，是将10kV电压变换成100V,提供仪表和 二次控制回路的操作电源。 4、计量柜：即内置电压互感器、电流互感器，电能计量表等，计量电能 消耗量。 5、馈电柜：即出线柜，配电至变压器。 6、联络柜：即操纵两路高压母线的联通或断开。 7、直流屏：即把交流电源转化为直流电源为高压设备和二次回路提供操 作、测量、保护用的直流电源。

一、低压配电的工作内容 二、低压配电有关的建筑及设置原则 三、与各专业的接口 四、负荷分类及配电 五、环控电控室 六、典型车站低压配电系统
一、低压配电的工作内容
1.为各系统提供电源
2.照明设计
3.防雷接地及安全 4.各动力设备的配电及控制
二、低压配电有关的建筑及设置原则
1.35/0.4kV降压变电所（含跟随所）：一般为一个车站设置一 座，当车站较长时，车站左右端各设置一座。 2. 环控电控室：车站左右端各设置一座；设环控柜，在换 乘站等较大的车站，也可设置多座。 3. 照明配电室：站厅、站台两端各设置一处，共4处，集中 放置配电箱、BAS、FAS模块箱、应急照明电源装置 (EPS)。
FAS集成在ISCS全线骨干网上：先进、经济、兼容性和可扩展性较好。
火灾自动报警系统（FAS）简介
三、FAS的几个问题 2、全自动防烟防火阀的监控问题
原则是：设置在环控模式表内的全自动防烟防火阀应纳入BAS监控范围。 原因是：如果由FAS监控全自动防烟防火阀，BAS下达正常运行模式时，FAS不能接收。
6 环控设备 7 8 9 10 11 12 13
启停控制
开度 测量 值 开 (备注 1) (备注 1) 启停 启停 关
开度
风冷机组(集中供 启停状态 冷)* 水冷机组(分站供 启停状态 冷)* 冷却塔(分站供 启停状态 冷)* 水系统水泵(分站 启停状态 供冷)*
机电设备监控（BAS）简介
二、监控点表
系统自动状态
N
一个消防报警电话
手动发送键按下
Y
BAS 、 IS CS 联动其它设备
联动消火栓、卷帘门
结束
火灾自动报警系统（FAS）简介
三、FAS的几个问题 1、全线组网问题

d低压配电系统操作手册一、系统概述低压配电系统是一种将电能分配给建筑物或设施内各种用电设备的系统。

该系统的主要功能是提供安全、可靠、高效的电能，以满足各种用电设备的需求。

二、设备组成2.1 低压配电柜低压配电柜是低压配电系统中的主要设备之一，用于接收和分配电能。

其主要组成部分包括进线柜、出线柜、联络柜等。

2.2 变压器变压器是一种将高电压降低至低电压的设备，用于满足各种用电设备的需求。

其主要组成部分包括铁芯、线圈、绝缘材料等。

2.3 电缆电缆是低压配电系统中的重要组成部分，用于传输电能。

其主要类型包括单芯电缆、三芯电缆等。

2.4 断路器断路器是一种用于控制和保护电路的设备，当电路中出现故障时，它可以自动切断电路，保护电路设备不受损坏。

三、操作流程3.1 启动步骤（1）检查所有设备是否正常，符合操作要求。

（2）按照操作顺序依次启动低压配电柜、变压器、电缆和断路器等设备。

（3）检查系统运行状态，确保正常。

3.2 正常操作运行在正常操作运行期间，应定期检查设备的运行状态，包括温度、声音、气味等方面。

同时，应记录设备的运行数据，如电流、电压、功率因数等。

3.3 停机步骤（1）按照操作顺序依次停止低压配电柜、变压器、电缆和断路器等设备。

（2）检查所有设备是否已经完全停止运行，符合停机要求。

（3）记录停机时间和停机原因，便于后续维护和检修。

四、维护与保养4.1 日常检查日常检查是维护与保养的重要环节之一，应定期对低压配电系统的各个部分进行检查，包括低压配电柜、变压器、电缆和断路器等设备。

检查内容包括设备的外观、温度、气味等方面，同时应记录检查结果和数据。

如果发现异常情况，应及时进行处理。

4.2 定期维护定期维护是根据设备的运行情况和制造商的推荐进行的一种预防性维护措施。

维护内容包括清洁设备、检查设备的紧固件是否松动、更换磨损的零件等。

定期维护可以延长设备的使用寿命，提高设备的运行效率。

4.3 故障排查与处理如果低压配电系统出现故障，应及时进行排查和处理。

低压配电系统TN、TT、IT的⽐较根据现⾏的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即TN、TT、IT三种形式。

其中，第⼀个⼤写字母T表⽰电源变压器中性点直接接地；I则表⽰电源变压器中性点不接地（或通过⾼阻抗接地）。

第⼆个⼤写字母T表⽰电⽓设备的外壳直接接地，但和电⽹的接地系统没有联系；N表⽰电⽓设备的外壳与系统的接地中性线相连。

TN系统：电源变压器中性点接地，设备外露部分与中性线相连。

TT系统：电源变压器中性点接地，电⽓设备外壳采⽤保护接地。

IT系统：电源变压器中性点不接地（或通过⾼阻抗接地），⽽电⽓设备外壳电⽓设备外壳采⽤保护接地。

1、TN系统电⼒系统的电源变压器的中性点接地，根据电⽓设备外露导电部分与系统连接的不同⽅式⼜可分三类：即TN—C系统、TN—S系统、TN—C—S系统。

下⾯分别进⾏介绍。

1.1、TN—C系统其特点是：电源变压器中性点接地，保护零线（PE）与⼯作零线（N）共⽤。

（1）它是利⽤中性点接地系统的中性线（零线）作为故障电流的回流导线，当电⽓设备相线碰壳，故障电流经零线回到中点，由于短路电流⼤，因此可采⽤过电流保护器切断电源。

TN—C系统⼀般采⽤零序电流保护；（2）TN—C系统适⽤于三相负荷基本平衡场合，如果三相负荷不平衡，则PEN线中有不平衡电流，再加⼀些负荷设备引起的谐波电流也会注⼊PEN，从⽽中性线N带电，且极有可能⾼于50V，它不但使设备机壳带电，对⼈⾝造成不安全，⽽且还⽆法取得稳定的基准电位；（3）TN—C系统应将PEN线重复接地，其作⽤是当接零的设备发⽣相与外壳接触时，可以有效地降低零线对地电压。

由上可知，TN-C系统存在以下缺陷：（1）当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。

当三相负载严重不平衡时，触及零线可能导致触电事故。

（2）通过漏电保护开关的零线，只能作为⼯作零线，不能作为电⽓设备的保护零线，这是由于漏电开关的⼯作原理所决定的。

满足不断发展的电力市场对增容、计算机接口、动力集中控制、方 便安装维修、缩短事故处理时间等需要,本着安全、经济、合理、可 靠的原则设计的新型低压抽出式开关柜.产品具有分断、接通能力高、
动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构 新颖、防护等级高等特点.可以作为低压抽出式开关柜的换代产品使 用.
• 4、 水平主母线采用柜后平置式排列方式,以增强母线抗 电动力的能力,是使装置的主电路具备高短路强度能力的 基本措施.
• 5、 电缆隔室的设计使电缆上下进出均十分方便.
功能单元:
• 抽屉层高的模数为160mm.其中1/2单元、1单元、3/2单元、2单元、 3单元、五个尺寸系列.单元回路额定电流400设备》、 GB7251《低压成套开关设备和控制设备》、ZBK36001《低压抽出式 成套开关设备》等标准.
使用条件： 周围空气温度不高于+40摄氏度,不低于-5摄氏度.24小时内平均温
度不得高于+35摄氏度.超过时,需要根据实际情况降容运行. 户内使用,适用地点的海拔高度不得超过2000m. 周围空气相对湿度在最高温度为+40摄氏度时不超过50%,在较低温
主要技术性能及参数：
3、GCS低压抽出式开关柜
概述： GCS型低压抽出式开关柜是电力工业
部、机械工业部以促进我国低压配电行 业的技术进步,加速低压配电成套开关设 备的更新换代,保护和弘扬我们民族工业 为宗旨,于一九九五年委托森源电气组织 两部GCS型低压抽出式开关柜联合设计 组完成设计和研制,目前在全国范围内已 得到初步肯定和选用.
型号说明：
适用范围：
该装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建
筑等低压配电系统的动力、配电和电机控制中心、电容补偿等的电 能转换、分配与控制用.

低压配电系统常见三种接地形式--IT 系统、TT系统、TN系统一）用电安全技术简介低压配电系统是电力系统的末端，分布广泛，几乎遍及建筑的每一角落，平常使用最多的是380／220V的低压配电系统。

从安全用电等方面考虑，低压配电系统有三种接地形式，IT系统、TT系统、TN系统。

TN系统又分为TN—S系统、TN—C系统、TN—C—S系统三种形式。

1）IT系统IT系统就是电源中性点不接地、用电设备外壳直接接地的系统，如图1-8-1所示。

IT系统中，连接设备外壳可导电部分和接地体的导线，就是PE线。

图12）TT系统TT系统就是电源中性点直接接地、用电设备外壳也直接接地的系统，如图1-8-2所示。

通常将电源中性点的接地叫做工作接地，而设备外壳接地叫做保护接地。

TT系统中，这两个接地必须是相互独立的。

设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置，图1-8-2中单相设备和单相插座就是共用接地装置的。

图23）TN 系统TN系统即电源中性点直接接地、设备外壳等可导电部分与电源中性点有直接电气连接的系统，它有三种形式，分述如下。

(1)TN—S系统TN—S系统如图1-8-3所示。

图中中性线N与TT系统相同，在电源中性点工作接地，而用电设备外壳等可导电部分通过专门设置的保护线PE连接到电源中性点上。

在这种系统中，中性线N和保护线PE是分开的。

TN—S系统的最大特征是N线与PE线在系统中性点分开后，不能再有任何电气连接。

TN—S系统是我国现在应用最为广泛的一种系统(又称三相五线制）。

新楼宇大多采用此系统。

图3（2）TN-C系统TN-C系统如图1-8-4所示，它将PE线和N线的功能综合起来，由一根称为保护中性线PEN，同时承担保护和中性线两者的功能。

在用电设备处，PEN线既连接到负荷中性点上，又连接到设备外壳等可导电部分。

此时注意火线（L)与零线(N)要接对，否则外壳要带电。

TN-C现在已很少采用，尤其是在民用配电中已基本上不允许采用TN—C系统。

安全与生产2020年第21期1低压配电系统简介1.1低压配电系统基本构成低压配电系统是指自总配电箱（柜）自变压器取电后，通过多次电路分级，最终为用电设备供电的整套供电设备。

我们日常使用的配电系统，通常以三级配电居多，由上而下分别是总配电箱、开关箱、以及分配电箱三级。

低压配电系统通过三级配电，利用“一机、一闸、一漏、一箱、一锁”的完整配置，最终达到逐级保护的目的。

1.2低压配电系统的配电要求为了保证安全、正常运行，低压配电系统设计、施工时应注意以下几点：一是较大的低压供配电系统应严格遵循三级配电的原则，多级配电，逐级防护。

二是总配电箱安装时应尽量靠近变电装置，分配电箱安装时应尽量靠近多负荷集结地的中间，开关箱应设置在用电设备附近，由末级分配电箱配电，不得越级配电。

三是开关箱内应单独配置断路器和漏电保护器，每台用电设备均应设置独立的开关箱，严禁一闸双开或者一闸多开。

四是动力配电箱、照明配电箱应单独设置，特殊情况需要同配电箱设置的，动力线路与照明线路应分级使用，且照明线路占用配电箱上级区域，动力开关设置在下级区域，以保证在任何情况下照明的正常使用。

2常见低压配电系统短路情况分析2.1低压配电系统中短路的危害短路是正常电路因外部原因导致电流未按照要求经过用电设备，发生电流瞬间增大的一种状态。

根据欧姆定律，电压=电流×电阻（U=I×R），在不做任何保护措施的情况下，电路一旦发生短路，其线路电阻会瞬间变小，在电压不变的情况下，电路电流会瞬间增大至数百，甚至数千倍。

根据焦耳定律，功率=电流平方×电阻（P=I2R）,当电流瞬间变大后，其功率将呈几何倍数增大，会快速升高温度，损坏线路，电弧会将许多元件短时间融化，引起火灾；另一方面，大电流会引起周围磁场发生强烈变化，强大的磁场会影响周围通信设备的正常使用，而磁场在周围金属物体上产生的电压差，也会导致电流产生，发生触电事故。

而当短路发生在总配电箱上，且没有做防护措施时，电能会逆流至变压器，导致变压器的损坏，造成不可估量的损失。

低压系统接地型式以拉丁字母作代号，其意义如下：第一个字母表示电源端与地的关系：T－电源端有一点直接接地；I－电源端所有带电部分不接地或有一点通过高阻抗接地。

第二个字母表示电气装置的外露可电导部分与地的关系：T－电气装置的外露可电导部分直接接地，此接地点在电气上独立于电源端的接地点；N－电气装置的外露可电导部分与电源端接地点有直接电气连接。

－后的字母用来表示中性导体与保护导体的组合情况：S－中性导体和保护导体是分开的；C－中性导体和保护导体是合一的。

TN系统电源端有一点直接接地，电气装置的外露可电导部分通过中性导体或保护导体连接到此接地点。

根据中性导体和保护导体的组合情况，TN系统的有以下三种型式：a) TN－S系统：整个系统的中性导体和保护导体是分开的b) TN－C系统：整个系统的中性导体和保护导体是合一的c) TN－C－S系统：系统中一部分线路的中性导体和保护导体是合一的TT系统电源端有一点直接接地，电气装置的外露可电导部分直接接地，此接地点在电气上独立于电源端的接地点IT系统电源端的带电部分不接地或有一点通过高阻抗接地，电气装置的外露可电导部分直接接地适用范围TN－C系统特点：－PEN线兼有N线和PE线的作用，节省一根导线；－重复接地，减小系统总的接地电阻；－PEN线产生电压降，外露导电部分对地有电压；－PEN线在系统内传导故障电压；－过电流保护兼作接地故障保护。

使用场所：三相负载均衡，并有熟练的维修技术人员。

TN－S系统特点－PE线与N线分开，PE线非故障时不流过电流，外露可电导部分不带电压，比较安全，但多一根导线；－PE线在系统内传导故障电压。

使用场所：防电击要求高，爆炸和有火灾危险场所，建筑物内装有大量信息技术设备。

TT系统特点－外露可电导部分有独立的接地保护，不传导故障电压；－由于电源系统有两个独立接地体，发生接地故障时接地故障电流较小，不能采用过电流保护兼作接地故障保护，而采用剩余电流保护器；－因采用剩余电流保护器保护线路，双电源（双变压器、变压器与柴油发电机组）转换时采用四极开关：－易产生工频过电压。

低压配电几种常见的通用接地系统1．TN-C系统TN-C系统被称之为三相四线系统，属保护接零。

该系统中性线N与保护接地PE合二为一，通称PEN线。

这种接地系统虽然对接地故障灵敏度高，线路经济简单，但是它只适合用于三相负荷较平衡的场所。

智能化大楼内，单相负荷所占比重较大，难以实现三相负荷平衡，PEN线的不平衡电流加上线路中存在着的由于荧光灯、晶闸管(可控硅)等设备引起的高次谐波电流，在非故障情况下，会在中性线N上叠加，使中性线N电压波动，且电流时大时小极不稳定，造成中性点接地电位不稳定漂移。

这不但会使设备外壳(与PEN线连接)带电，对人身不安全，而且也无法取到一个合适的电位基准点，精密电子设备无法准确且可靠地运行。

因此，TN-C接地系统不能作为智能化建筑的接地系统。

2．TN-C-S系统TN-C-S系统由两个接地系统组成。

第一部分是TN-C系统，第二部分是TN-S系统，分界面在N线与PE线的连接点处。

该系统一般用在建筑物的供电由区域变电所引来的场所。

进户之前采用TN-C系统，进户处做重复接地，进户后变成TN-S系统。

TN-C系统前面已做过分析。

TN-S系统的特点是：中性线N与保护接地线PE在进户时共同接地后，不能再有任何电气连接。

该系统中，中性线N常会带电，保护接地线PE没有电的来源。

PE线连接的设备外壳及金属构件在系统正常运行时始终不会带电。

因此，TN-S接地系统明显提高了人和物的安全性。

同时，只要我们采取接地引线，各自都从接地体一点引出，选择正确的接地电阻值使电子设备共同获得一个等电位基准点，那么TN-C-S系统就可以作为智能型建筑物的一种接地系统。

3．TN-S系统TN-S是一个三相四线加PE线的接地系统。

通常建筑物内设有独立变配电所时，进线采用该系统。

TN-S系统的特点是：中性线N与保护接地线PE除了在变压器中性点共同接地外，两线不再有任何的电气连接。

中性线N是带电的，而PE线不带电。

该接地系统完全具备安全和可靠的基准电位。
