工业铂、铜热电阻检定规程Verification Regulation of Industry Platinum Copper Resistance ThermometersJJG 229—98代替JJG 229—87本检定规程经国家质量技术监督局于1998年5月14日批准,并自1998年10月1日起施行。
归口单位:上海市技术监督局起草单位:上海市计量测试技术研究院本规程技术条文由起草单位负责解释。
本规程主要起草人:宋年兰(上海市计量测试技术研究院)参加起草人:茅静康(上海自动化仪表股份有限公司自动化仪表三厂)忻山宝(上海通控仪表有限公司)曹建群(上海高桥仪表厂)吴淑媛(上海工业自动化仪表研究所)目次一概述二技术要求三检定条件四检定项目和检定方法五检定结果的计算六检定结果处理和检定周期附录1 检定证书背面格式附录2 工业热电阻检定记录单附录3 工业铂热电阻(Pt10)分度表附录4 工业铂热电阻(Pt100)分度表附录5 工业铜热电阻(Cu50)分度表附录6 工业铜热电阻(Cu100)分度表工业铂、铜热电阻检定规程本规程适用于新制造、使用中和修理后的使用温度为-200~+850℃部分或整个范围内的工业热电阻(以下简称热电阻)和感温元件检定。
一概述适合本规程的铂热电阻的电阻—温度关系如下:对于-200~0℃的温度范围R(t)=R(0℃)·[1+At+Bt2+C(t-100℃)t3](1) 对于0~850℃的温度范围R(t)=R(0℃)(1+At+Bt2)(2) 式中:R(t)——在温度为t时铂热电阻的电阻值,Ω;t——温度,℃;R(0℃)——在温度为0℃时铂热电阻的电阻值,Ω;A——常数,其值为3.9083×10-3℃-1;B——常数,其值为-5.775×10-7℃-2;C——常数,其值为-4.183×10-12℃-4。
适合本规程的铜热电阻的电阻—温度关系如下:对于-50~150℃的温度范围R(t)=R(0℃)·[1+αt+βt(t-100℃)+γt2(t-100℃)](3) 式中:α——电阻温度系数,其值为4.280×10-3,℃-1;β——常数,其值为-9.31×10-8℃-2;γ——常数,其值为1.23×10-9℃-3。
MV_RR_CNG_0029 标准铂电阻温度计检定规程1. 标准铂电阻温度计检定规程说明编号 JJG 160—1992名称 (中文)标准铂电阻温度计检定规程(英文)Verification Regulation of the Standard Platinum ResistanceThermometer归口单位 中国计量科学研究院起草单位 中国计量科学研究院主要起草人 王玉兰 (中国计量科学研究院)批准日期 1992年6月15日实施日期 1992年12月1日替代规程号JJG 160-89 适用范围 本规程适用于新制造、使用中及修理后的测量范围为0~419.527℃的标准铂电阻温度计的检定。
主要技术 要求 1 外观尺寸2 结构3 电阻特性4 稳定性5 热性能和其它性能是否分级 否检定周期(年) 2附录数目3 出版单位 中国计量出版社检定用标准物质相关技术文件备注2. 标准铂电阻温度计检定规程摘要一 概 述标准铂电阻温度汁(以下简称温度计)是根据金属铂的电阻随温度变化而变化的规律来测量温度的。
在0~419.527℃温区内,1990年国际温标(ITS-90) 采用标准铂电阻温度计作为温标的内插仪器,它使用一组规定的定义固定点和参考函数和相应的差值函数内插。
在0~419.527℃温区内,温度t 由下列公式确定:W r (t )=C 0 f i ∑=91C i 〔(t /℃-481)/481〕i (1)t /℃=D 0i ∑=91D i 〔(W r (t )-2.64)/1.64〕i (2)116△W8(t)=W(t)-W r(t) (3)△W8(t)=a8〔W(t)-1〕+b8〔W(t)-1〕2(4)式中 W r(t)——参考函数,在0~419.527℃范围内参考函数W r(t)的数值表见附录1;C i及D i——系数,可参看《1990年国际温标宣贯手册》表2-2;△Wε(t)——差值函数;W(t)——电阻比;a8和b8——温度计分度系数。

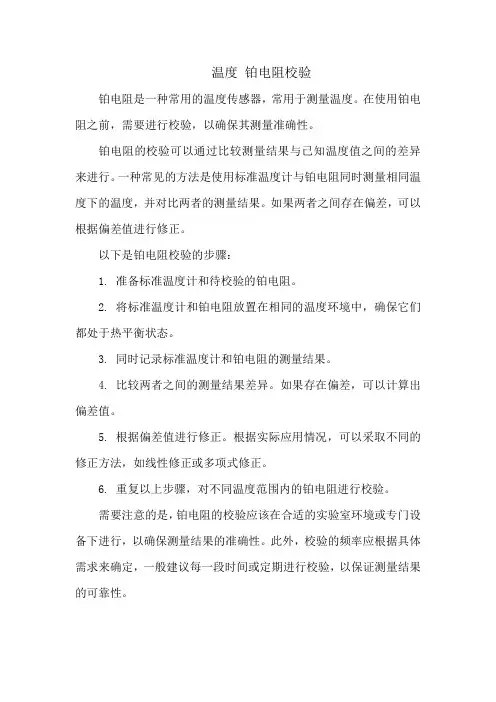

温度铂电阻校验
铂电阻是一种常用的温度传感器,常用于测量温度。
在使用铂电阻之前,需要进行校验,以确保其测量准确性。
铂电阻的校验可以通过比较测量结果与已知温度值之间的差异来进行。
一种常见的方法是使用标准温度计与铂电阻同时测量相同温度下的温度,并对比两者的测量结果。
如果两者之间存在偏差,可以根据偏差值进行修正。
以下是铂电阻校验的步骤:
1. 准备标准温度计和待校验的铂电阻。
2. 将标准温度计和铂电阻放置在相同的温度环境中,确保它们都处于热平衡状态。
3. 同时记录标准温度计和铂电阻的测量结果。
4. 比较两者之间的测量结果差异。
如果存在偏差,可以计算出偏差值。
5. 根据偏差值进行修正。
根据实际应用情况,可以采取不同的修正方法,如线性修正或多项式修正。
6. 重复以上步骤,对不同温度范围内的铂电阻进行校验。
需要注意的是,铂电阻的校验应该在合适的实验室环境或专门设备下进行,以确保测量结果的准确性。
此外,校验的频率应根据具体需求来确定,一般建议每一段时间或定期进行校验,以保证测量结果的可靠性。
MV_RR_CNG_0177 0~419.527℃工作基准铂电阻温度计检定规程 1.0~419.527℃工作基准铂电阻温度计检定规程说明编号JJG716-1991名称(中文)0~419.527℃工作基准铂电阻温度计检定规程(英文)Verification Regulation of 0~419.527℃ Working StandardPlatinum Resistance Thermometer归口单位中国测试技术研究院起草单位中国测试技术研究院主要起草人王福臣(中国测试技术研究院)魏寿芳(中国测试技术研究院)批准日期 1991年3月4日实施日期 1991年11月1日替代规程号适用范围本规程适用于新制造和使用中的测温范围为0~419.527℃的工作基准铂电阻温度计的检定。
主要技术要求1 外观尺寸2 结构3 电阻特性4 退火温度5 稳定性6 热性能和其它性能是否分级 否检定周期(年) 2附录数目 2出版单位中国计量出版社检定用标准物质相关技术文件备注2. 0~419.527℃工作基准铂电阻温度计检定规程摘要一概述铂电阻温度计是根据金属铂的电阻值随温度的变化而变化的规律来测量温度的。
在0~419.527℃范围内,1990年国际温标采用铂电阻温度计作为温标的内插仪器,即根据铂电阻温度计的电阻和内插公式来定义国际温标。
对于0℃到961.78℃的参考函数定义为:T90/K-754.15(1)W r (T 90)=C 0+i ∑=91C iT 90/K -754.15 (1)W r (T 90)=C 0+i ∑=91C i 481 计算误差在0.13 mK 之内,式(1)的反函数是:W r (T 90)-2.64 1.64 常数C 0、D 0、C i 和D i 在附录中列出。
在0~419.527℃范围内,偏差函数为:W (T 90)-W r (T 90)=a 〔W (T 90)-1〕+b 〔W (T 90)-1〕2 (3)式中系数a 和b 由温度计在水三相点(0.01℃),锡凝固点(231.928℃)和锌凝固点(419.527℃)上分度得到。
热电阻检定规程1.概述:工业铂、铜热电阻是一种利用金属的阻值随温度变化而变化的特性来测量温度的。
其结构一般如图1所示。
图12.技术要求2.1热电阻的装配质量和外观应符合下列要求:2.1.1各部分装配应正确、可靠、无缺件。
2.1.2不得断路或短路。
2.1.3热电阻的骨架不得破裂,不得有显著的弯曲现象(不可拆卸的热电阻不作此项检查)。
2.1.4保护管应完整无损,不得有凹痕、划痕和显著锈蚀。
2.1.5外表涂层应牢固。
2.1.6热电阻应有铭牌。
铭牌应具有以下标志、制造厂名或厂标,热电阻瑾、分度号、允许偏差等级、适用温度范围、出厂日期及出厂编号。
2.2当环境温度为15-35℃,相对湿度不大于80%时,铂热电阻的感温元件与保护管之间以及多支感温元件之间的绝缘电阻应不小于100MΩ,铜热电阻应不小于20MΩ。
见表1 2.3热电阻实际电阻值对分度表标称电阻值以温度表示的允许Et 表1(℃)热电阻名称分度号0℃的标称电阻值Rˊ(Ω) Et铂热电阻A级Pt10 10 ±(0.15+0.002+|t|)Pt100 100注:2.3.1表1中|t|是以摄氏度表示的温度的绝对值;2.3.2A级允许偏差不适用于采用二线制的铂热电阻;=100.00Ω的铂热电阻,A级允许偏差不适用于t>650℃的温度2.3.3对R范围;2.3.4二线制热电阻偏差的检定,包括内引线的电阻值。
对具有多支感温元件的二线制热电阻,如要求只对感温元件进行偏差检定,则制造厂必须提供内引线的电阻值。
2.4 热电阻在100℃和0℃的电阻比W100,对标称电阻比Wˊ100的允许偏差ΔW100见表2表2为46或100Ω,允注:按原专业标准ZBY028-81生产的铂热电阻,其Rˊ,Wˊ100为1.3910,允许偏差为±0.0010。
许偏差为±0.1% Rˊ2.5新制的铂热电阻应充稳定,在上、下限温度各经受250h后,其0℃电阻值的变化量换算成温度不得超过表3的规定。

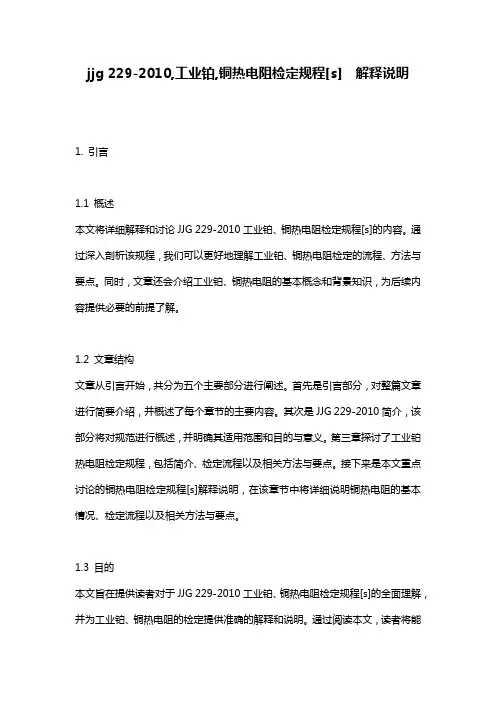

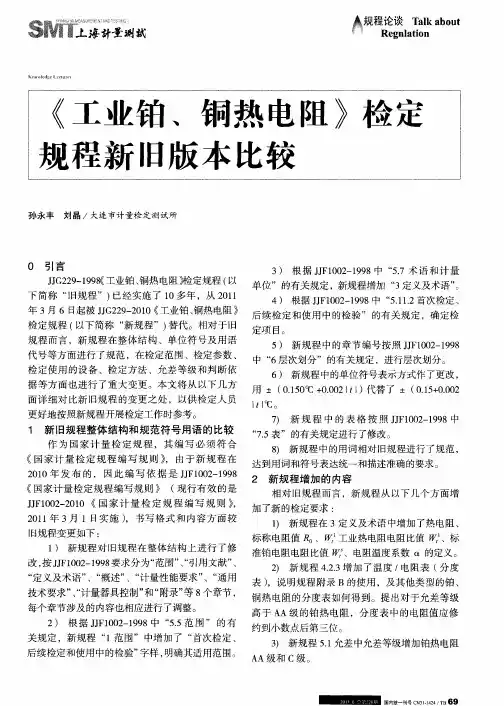

jjg 229-2010,工业铂,铜热电阻检定规程[s] 解释说明1. 引言1.1 概述本文将详细解释和讨论JJG 229-2010工业铂、铜热电阻检定规程[s]的内容。
通过深入剖析该规程,我们可以更好地理解工业铂、铜热电阻检定的流程、方法与要点。
同时,文章还会介绍工业铂、铜热电阻的基本概念和背景知识,为后续内容提供必要的前提了解。
1.2 文章结构文章从引言开始,共分为五个主要部分进行阐述。
首先是引言部分,对整篇文章进行简要介绍,并概述了每个章节的主要内容。
其次是JJG 229-2010简介,该部分将对规范进行概述,并明确其适用范围和目的与意义。
第三章探讨了工业铂热电阻检定规程,包括简介、检定流程以及相关方法与要点。
接下来是本文重点讨论的铜热电阻检定规程[s]解释说明,在该章节中将详细说明铜热电阻的基本情况、检定流程以及相关方法与要点。
1.3 目的本文旨在提供读者对于JJG 229-2010工业铂、铜热电阻检定规程[s]的全面理解,并为工业铂、铜热电阻的检定提供准确的解释和说明。
通过阅读本文,读者将能够了解工业铂、铜热电阻检定所遵循的规范和流程,掌握相应的方法与要点,从而保证在实际工作中能够正确、可靠地进行铂、铜热电阻的检定工作。
同时,本文也为进一步讨论和发展方向提供了思路和参考。
在文章末尾,我们将总结主要观点,并给出进一步讨论和发展方向的建议。
通过本文的阅读,希望能够为相关领域的专业人士提供实用且有价值的信息。
2. jjg 229-2010简介:2.1 规范概述:jjg 229-2010是国家质量监督检验检疫总局发布的工业铂、铜热电阻检定规程,该规程旨在提供准确和可靠的工业铂和铜热电阻的检定方法和要求,以确保其测量结果的准确性和可追溯性。
2.2 规范适用范围:jjg 229-2010适用于各类工业生产和测试过程中使用的铂、铜热电阻的检定。
这些热电阻广泛应用于温度测量领域,包括但不限于化工、冶金、能源、电力等行业。

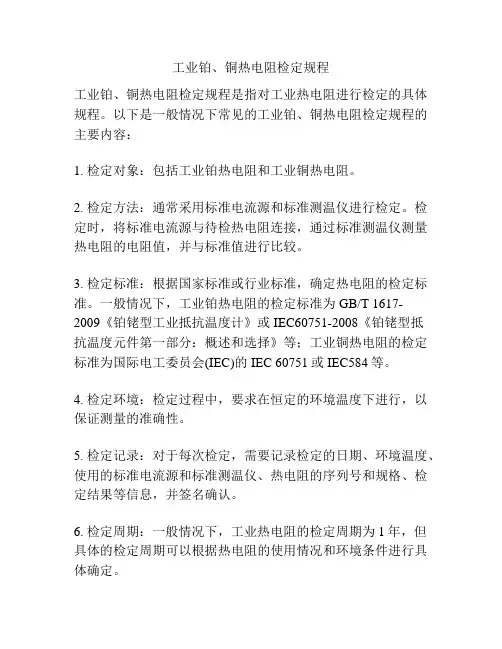

工业铂、铜热电阻检定规程
工业铂、铜热电阻检定规程是指对工业热电阻进行检定的具体规程。
以下是一般情况下常见的工业铂、铜热电阻检定规程的主要内容:
1. 检定对象:包括工业铂热电阻和工业铜热电阻。
2. 检定方法:通常采用标准电流源和标准测温仪进行检定。
检定时,将标准电流源与待检热电阻连接,通过标准测温仪测量热电阻的电阻值,并与标准值进行比较。
3. 检定标准:根据国家标准或行业标准,确定热电阻的检定标准。
一般情况下,工业铂热电阻的检定标准为GB/T 1617-
2009《铂铑型工业抵抗温度计》或IEC60751-2008《铂铑型抵
抗温度元件第一部分:概述和选择》等;工业铜热电阻的检定标准为国际电工委员会(IEC)的IEC 60751或IEC584等。
4. 检定环境:检定过程中,要求在恒定的环境温度下进行,以保证测量的准确性。
5. 检定记录:对于每次检定,需要记录检定的日期、环境温度、使用的标准电流源和标准测温仪、热电阻的序列号和规格、检定结果等信息,并签名确认。
6. 检定周期:一般情况下,工业热电阻的检定周期为1年,但具体的检定周期可以根据热电阻的使用情况和环境条件进行具体确定。
以上是一般情况下常见的工业铂、铜热电阻检定规程的主要内容,具体的规程还需根据国家标准、行业标准以及企业的实际情况进行确定。
标准铂电阻温度计检定细则1 范围本规程适用于-189.3442℃~+660.323℃(或各分温区)工作基准,一等和二等标准铂电阻温度计的首次检定和后续检定。
2 技术要求2.1外观尺寸2.1.1温度计应标有制造厂的铭牌标志,出厂编号,温度计及其感温元件的支撑骨架应完整无裂痕。
保护管内不应有任何碎片,各部件之间应固定牢固。
2.1.2使用在600℃以上的温度计其外护管的长度为510mm±10mm,使用在600℃以下的温度计其外护管的长度为470mm±10mm,其外径均小于6mm~7.5mm。
管的外壁需进行抑制热辐射的处理。
感温元件应位于保护管顶端60mm范围内。
2.1.3温度计外套应干净,无油污或其他附着物。
2.2 结构2.2.1 温度计感温元件应采用无应力结构,温度变化时感温元件的铂丝应能自由的膨胀和收缩。
2.2.2 温度计为四端电阻器,即从感温元件两端各引出两根引线,外引线末端应焊接紫铜接线片。
2.2.3 温度计的外护管应密封,管内应充含有氧气的干燥空气,外护管不得有破损、划痕及析晶。
3环境要求环境温度为15~30℃、相对湿度不大于80%。
4检定项目和检定方法4.1 外观检查检查温度计外观,应符合本规程的规定。
4.2 工作电流温度计工作电流为1mA4.3 绝缘电阻的测量环境温度为15~30℃、相对湿度不大于80%,用兆欧表测量温度计手柄的金属外壳和引线之间的电阻,不应小于20MΩ。
4.4温度计的清洗经外观检查合格的温度计,在退火前及铝凝固点检定前应用无水乙醇将温度计保护管擦洗干净,擦洗过的温度计不应用手或其他物品接触及其保护管表面,以防止在高温下析晶。
4.5首次检定温度计的稳定性检查在600或660℃退火4h随炉温将至420℃以下,取出温度计测量Rtp 和上限Wt,然后在600或660℃退火100h随炉温将至420℃以下,测量Rtp ,再在600或660℃退火100h,测量Rtp,温度计在600或660℃进行100h退火前后的Rtp最大差值换算成温度应符合规程的规定。
jjg229工业铂铜热电阻规程详解工业铂铜热电阻规程详解工业铂铜热电阻是一种常见的温度测量传感器,主要用于工业自动化领域中的温度测量和控制。
为了确保测量的准确性和可靠性,需要遵守一系列的规程和标准。
以下是对于工业铂铜热电阻规程的详细解析。
1. 标定要求:工业铂铜热电阻的标定要求包括温度范围、标定点和误差要求。
常见的温度范围为-200℃至600℃,标定点常为0℃和100℃。
误差要求根据不同的应用场景确定,通常按照国际电工委员会(IEC)的标准进行评定。
2. 安装要求:工业铂铜热电阻的安装要求包括选择合适的安装位置、避免电磁干扰、保护导线和固定装置等。
安装位置应该尽量靠近被测温度点,避免与其他热源和电源设备过近。
导线应该使用合适的电缆,避免被机械损坏或受到强电磁场的影响。
3. 使用要点:工业铂铜热电阻在使用过程中需要注意以下几个要点。
首先,需要根据实际情况选择合适的接线方式,常用的有二线制和四线制。
其次,安全绝缘性能十分重要,应定期检查绝缘电阻和绝缘强度。
另外,外部环境温度的变化也会对热电阻的测量结果产生影响,应该进行温度补偿。
4. 维护保养:工业铂铜热电阻的维护保养包括定期校准和清洁。
校准应根据使用要求和标定要求进行,有需要时可使用标准温度源进行再校准,保证测量的准确性。
清洁时应注意避免使用化学溶剂和腐蚀性物质,可以使用清洁布轻柔擦拭表面。
总之,遵守工业铂铜热电阻的规程和标准对于确保温度测量的准确性和可靠性是非常重要的。
只有在标定、安装、使用和维护保养等方面严格按照规程要求进行,才能保证热电阻的性能和使用寿命。
标准铂电阻温度计检定规程
标准铂电阻温度计是广泛使用的高精度温度测量仪器之一,在科学研究、工业生产等领域都扮演着重要的角色。
为确保标准铂电阻温度计的准确性,需要对其进行定期的检定。
下面,我们将围绕“标准铂电阻温度计检定规程”展开详细介绍。
一、检定前准备
1、根据温度测量的范围选择合适的检定装置。
2、准备好标准铂电阻温度计,并检查是否在正常使用范围内,如有过期等情况应予更换。
3、准备好其他辅助设备,如稳压电源、万用表、记录仪等。
4、根据检定型号和范围准备好校准证书和相关标准。
二、温度测量点检定
1、连接检定装置和标准铂电阻温度计,确保连接牢固。
2、根据标准表测量温度,将标准铂电阻温度计插入测量点并等待稳定。
3、将测量结果同标准表的测量结果进行比对,计算偏差值并判断是否合格。
三、电阻值检定
1、连接标准电源和万用表,将标准铂电阻温度计连接到万用表的电阻测量接口。
2、根据标准表的电阻值进行测量,将测量结果与标准表的电阻值进行比对,计算偏差值并判断是否合格。
四、记录和报告
1、将检定结果和偏差值记录在校准证书和记录表上。
2、根据标准要求,将检定结果和偏差值编制成检定报告,交由专业机构审核和存档。
以上就是“标准铂电阻温度计检定规程”的详细介绍。
标准铂电阻温度计是一种高精度的测量仪器,定期的检定对其准确性和可靠性
具有重要意义。
本文所述的检定规程,适用于标准铂电阻温度计的日
常检定,检定前必须做好充分准备,检定后必须记录和报告检定结果。
铂铜热电阻校验规程铂、铜热电阻校验规程1.0⽬的规范铂、铜热电阻校准的操作,确保铂、铜热电阻的校准结果真实、可靠。
2.0适⽤范围本规程适⽤于-200℃~+850℃整个或部分温度范围使⽤的⼯业铂、铜热电阻的校准和使⽤中检验。
3.0权责⼯程设备部:负责按本规程执⾏铂、铜热电阻的校准及校准记录的管理。
4.0定义4.1 热电阻:由⼀个或多个感温电阻元件组成的,带引线、保护管和接线端⼦的测温仪器。
4.2 标称电阻值R0:热电阻(或感温元件)在0℃时的期望电阻值。
其阻值通常有10Ω、50Ω、100Ω、500Ω、1000Ω,它由制造商申明并标于热电阻上。
感温元件常以其标称电阻值表征,例如⼀个Pt100的感温元件,其标称电阻值为100Ω;Cu50的感温元件,其标称电阻值为50Ω。
4.3 温度/电阻表(分度表):当R0为标称电阻值时,可根据函数关系制成相应的温度/电阻表(分度表)。
铂热电阻标称电阻值为100Ω的分度表见表2。
其他类型铂热电阻的分度表只要将该分度表中的电阻值乘以R0/100Ω即可(此处的R0为其他类型铂热电阻的标称电阻值)。
铜热电阻分度表亦是如此得到。
5.0内容5.1允差:允差等级是与有效温度范围相对应的。
在有效温度范围内,热电阻的电阻值通过分度表查算出的温度t与真实温度的最⼤偏差不得超过表1给定的允差值。
表1适⽤于任何标称电阻值的热电阻。
对于特定的热电阻,若其有效温度范围⼩于该表规定的范围,应给予说明。
表1 热电阻的允差等级和允差值5.2温度/电阻关系5.3外观5.3.1热电阻各部分装配正确、可靠、⽆缺件,外表涂层应牢固,保护管应完整⽆损,不得有凹痕、划痕和显著锈蚀。
5.3.2感温元件不得破裂,不得有明显的弯曲现象。
5.3.3根据测量电路的需要,热电阻可以有两、三或四线制的接线⽅式,其中A级的热电阻必须是三线制或四线制的接线⽅式。
5.3.4每⽀热电阻在其保护套管上或在其所附的标签上⾄少应有下列内容的标识:类型代号、标称电阻值R0、有效温度范围、感温元件数、允差等级、制造商名或商标、⽣产年⽉。
