钢厂热风炉安装施工组织设计

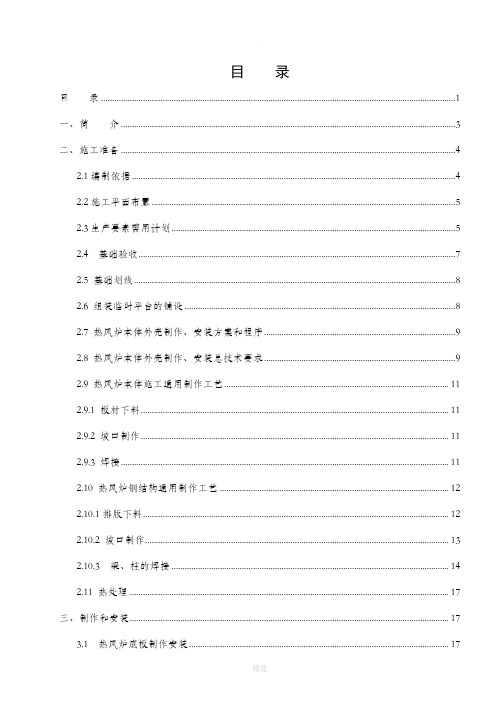

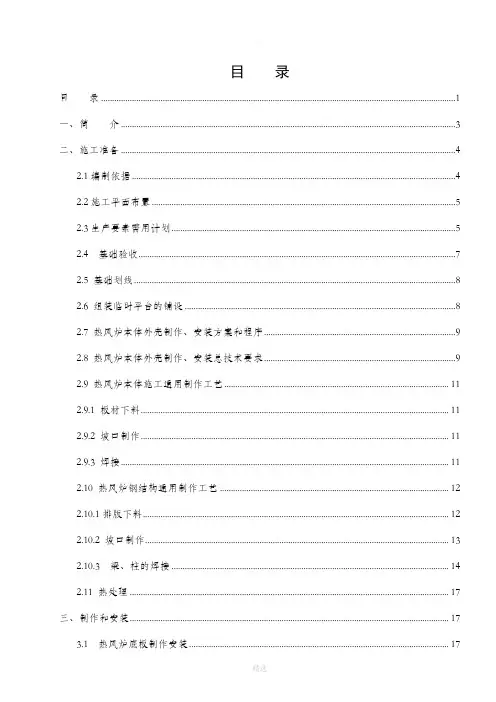

目录目录 (1)一、简介 (3)二、施工准备 (4)2.1编制依据 (4)2.2施工平面布置 (5)2.3生产要素需用计划 (5)2.4 基础验收 (7)2.5 基础划线 (8)2.6 组装临时平台的铺设 (8)2.7 热风炉本体外壳制作、安装方案和程序 (9)2.8 热风炉本体外壳制作、安装总技术要求 (9)2.9 热风炉本体施工通用制作工艺 (11)2.9.1 板材下料 (11)2.9.2 坡口制作 (11)2.9.3 焊接 (11)2.10 热风炉钢结构通用制作工艺 (12)2.10.1排版下料 (12)2.10.2 坡口制作 (13)2.10.3 梁、柱的焊接 (14)2.11 热处理 (17)三、制作和安装 (17)3.2.1、炉壳板下料： (18)3.3、炉壳板安装 (20)3.3.1、下部筒体组对、安装 (20)3.3.2、炉箅子组对、安装 (22)3.3.3、热风炉上部筒体的安装 (22)3.3.4、安装注意事项： (23)3.4、热风炉气密性试验 (23)3.5、热风炉钢结构平台制作安装 (23)4.1 热风炉炉壳及钢结构平台制作安装进度及保证施工进度的措施 (24)4.2 热风炉炉壳及钢结构平台制作安装工程质量的保证措施 (24)4.2.1 质量方针： (25)4.2.2 质量目标： (25)4.2.3 质量保证体系 (25)4.2.4 质量职责 (25)4.2.5 质量控制程序 (26)4.2.6 建设阶段的质量管理制度 (26)4.2.7 竣工验收阶段 (27)4.3保证安全生产、文明施工及环境保护的措施 (27)4. 3.1安全保证措施 (27)4. 3.2 确定安全防范措施 (27)4.3.3 加强安全生产教育 (28)4.3.6 认真执行安全检查制度 (29)4.3.7 施工机械的安全措施 (29)4.3.8 施工现场的安全措施和要求 (30)4.3.9 焊接与切割的安全措施 (31)4.3.10 高空作业的安全技术措施、要求和行为规范 (31)4.3.11 起重机械的安全技术措施、要求和施工规范 (32)热风炉炉壳及平台钢结构制作安装施工方案福建三金钢铁公司1#高炉工程中，热风炉及热风炉平台钢结构，热风炉包括热风炉底部梁结构、外壳、球形顶等；热风炉平台钢结构包括2.500平台、5.800平台、11.000平台、14.000平台、18.500平台、20.800平台、25.000平台等平台、以及平台钢柱、栏杆、钢扶梯等几部分组成。

热风炉安装施工组织设计一．工程简介：1.1 工程概况山西通才工贸有限公司1580m³高炉配套热风炉系统工程主要包括热风炉、预热炉、燃气管道系统及其周围钢结构、平台、钢梯及栏杆等。

其中热风炉有四座，热风炉本体约905吨（四座）;预热炉两座,本体约124吨；附属构件约105吨；管道、平台、梯子约1000吨。

根据河南省冶金规划设计研究院有限责任公司设计图纸及有关规范进行施工。

1.2 工程特点1.2.1构件零散，现场拼装量大,安装工艺复杂由于受到制作场地及运输条件限制,热风炉炉壳均按带分片在制作场地卷制、除锈、刷漆，现场拼装,整带吊装，故运送到现场的构件相对比较零散，进而增加了现场的拼装量.1。

2。

2 现场平面有限，需做好事前规划由于热风炉施工区域狭窄，为了能确保整体施工物流顺畅，需按照整体施工进度计划,对有限的施工场地做好规划，在满足施工临时道路用地需求外，给热风炉炉壳的堆放、拼装以及吊机的站位尽量预留充足平面。

1.2.3 结构焊接量大,焊接工艺复杂按带分片卷制好的炉壳进入现场后，片与片间立缝及带与带间横缝的焊接都需在现场完成，焊接工程量非常大；热风炉炉体属于高温高压筒体,对焊缝质量要求比较高，均需进行超探；并且炉壳材质为Q345R,焊接工艺复杂，需提前做好焊接工艺的评定工作。

1.2。

4 工序交错，需统筹考虑热风炉各种管道如烟道管、冷风管、热风管、燃气管道均布置在钢结构平台上，为了给管道及设备安装创造便利条件，在热风炉框架及平台安装过程中需统筹各专业施工,做好事前准备，确保施工的连续、有效性。

1。

2。

5 高空作业多，危险性大热风炉为高耸筒体结构,整个吊装、焊接作业均系高空作业，易发生高空坠落、物体打击等人身伤害事故.在施工前，需制定好详尽安全技术措施;施工过程中，需加强巡查、监控力度。

二．施工依据：施工依据河南省冶金规划设计研究院有限责任公司设计图纸，图号：GL1580SB4，并依据国家有关施工规范进行。

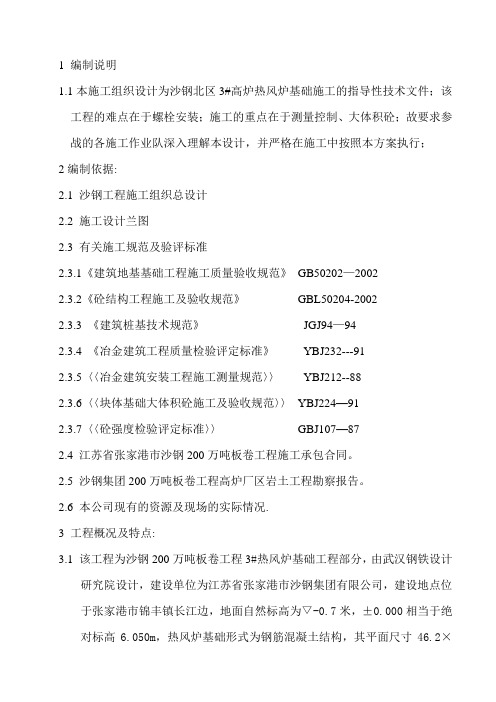

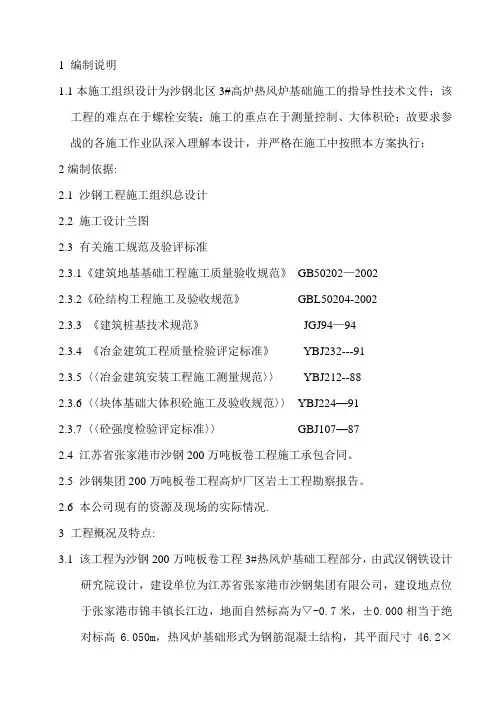

1 编制说明1.1本施工组织设计为沙钢北区3#高炉热风炉基础施工的指导性技术文件；该工程的难点在于螺栓安装；施工的重点在于测量控制、大体积砼；故要求参战的各施工作业队深入理解本设计，并严格在施工中按照本方案执行；2编制依据:2.1 沙钢工程施工组织总设计2.2 施工设计兰图2.3 有关施工规范及验评标准2.3.1《建筑地基基础工程施工质量验收规范》GB50202—20022.3.2《砼结构工程施工及验收规范》GBL50204-20022.3.3 《建筑桩基技术规范》JGJ94—942.3.4 《冶金建筑工程质量检验评定标准》YBJ232---912.3.5〈〈冶金建筑安装工程施工测量规范〉〉YBJ212--882.3.6〈〈块体基础大体积砼施工及验收规范〉〉YBJ224—912.3.7〈〈砼强度检验评定标准〉〉GBJ107—872.4 江苏省张家港市沙钢200万吨板卷工程施工承包合同。

2.5 沙钢集团200万吨板卷工程高炉厂区岩土工程勘察报告。

2.6 本公司现有的资源及现场的实际情况.3 工程概况及特点:3.1 该工程为沙钢200万吨板卷工程3#热风炉基础工程部分，由武汉钢铁设计研究院设计，建设单位为江苏省张家港市沙钢集团有限公司，建设地点位于张家港市锦丰镇长江边，地面自然标高为▽-0.7米，±0.000相当于绝对标高6.050m，热风炉基础形式为钢筋混凝土结构，其平面尺寸46.2×16m,埋深-3.600m,100mm厚 C10砼垫层，其下为预制桩基，承台厚3400mm，为C20砼；3.2 工程地质:根据江苏省地质工程勘察院提供的《沙钢集团200万吨板卷工程高炉厂区岩土工程勘察报告》自上而下土层分别为:1耕作土;2淤泥质粉质粘土,软塑-流塑,饱和；3-1粉土，松散饱和；3-2粉砂，稍密；4淤泥质粉质粘土，流塑，饱和；5-1粉土，稍密饱和；5-2粉砂，中密饱和；6-1粉砂粉质粘土，稍密饱和；7-1粉砂夹粉土，中密饱和；7-2粉砂，中密饱和；8粉砂，中密饱和；9粉砂夹粉质粘土，稍密-中密饱和；10细砂-粉砂，中密-密实饱和。

热风炉设备安装施工方案资料一、前期准备工作1. 确定安装位置•根据热风炉设备的尺寸和要求，选择合适的安装位置。

•确保安装位置能够满足设备的安全要求和使用需求。

2. 检查设备和配件•仔细检查热风炉设备及配件的完好性，确保无缺损或损坏。

•验收安装所需的工具和材料，确保齐全。

二、安装施工步骤1. 地基处理•进行地基勘查，确保地基承重能力符合设备要求。

•在地基上进行基础垫层和基础混凝土浇筑。

2. 安装设备主体•将热风炉设备逐步移至安装位置。

•使用专用设备或工具进行设备吊装和固定。

3. 连接管路•根据设备的水、电、气要求，进行相应管路的连接。

•注意管路的安全固定和布局合理。

4. 启动设备测试•连通电源和管路，按照操作手册指导进行设备的启动和测试。

•检查设备运行是否正常，无异常情况。

三、施工验收及调试1. 安全验收•进行安全验收，确保设备及管路的安装符合相关标准和要求。

•检查设备周围环境是否存在安全隐患。

2. 调试•根据设备调试步骤，逐项进行设备操作和调试。

•调试过程中注意观察设备运行情况，调整参数使设备正常运行。

四、施工总结及文件归档1. 施工总结•汇总安装施工中的各项工作记录和验收情况，形成施工总结报告。

•总结安装过程中的经验教训，为以后类似项目提供参考。

2. 文件归档•将相关资料和文件整理归档，包括设备说明书、施工图纸、技术资料等。

•建立设备安装档案，便于未来维护和管理。

以上即为热风炉设备安装施工方案资料的详细内容，希望能对您有所帮助。

编制说明1、编制目的：此工程为恒钢铁有限公司1080m3高炉工程的附属工程，为保证此工程安装的质量和工期以及保证总工期，为整个工程顺利投产奠定基础，特编制此安装方案，作为施工中的指导性文件。

2、编制宗旨：确保热风炉框架、管道安装的施工质量、安全、工期，使业主满意。

3、编制依据：本施工方案的编制依据是施工文件、施工图纸、国家现行规范、规程、标准、河北有关建筑施工现场安全管理标准，并结合以往施工的同类工程特点、施工经验、我公司施工能力、技术装备状况制订的。

方案编制所遵循的标准及规范：《钢结构施工与监理手册》《钢结构工程施工质量验收规范》 GB50205—2001 《炼铁机械设备工程安装验收规范》 GB50372—2006 《钢结构设计规范》 GBJ17-88《工业金属管道工程施工及验收规范》 GB50235《钢结构制作安装规范》 YB9254-95《建筑钢结构焊接技术规程》 JGJ81-2002《建筑施工高处作业安全技术规范》 GBJ80-91《建筑机械使用安全技术规程》 JGJ33—2001《施工现场临时用电安全技术规范》 JGJ46-2005目录一、工程概况 (2)二、施工准备 (3)三、主要施工方法 (4)四、技术要求 (7)五、质量保证措施 (9)六、安全、文明施工保证措施 (11)一、工程概况1、工程简介工程名称：钢铁有限公司1080m3高炉工程工程地点：建设单位：施工单位：设计单位：开发有限公司；工程内容：1080m3高炉工程热风炉框架、管道安装。

2、工程特点####公司1080m3高炉工程热风炉系统位于***钢铁公司场内，施工区域交叉作业严重（其中包括高炉系统安装、布袋除尘系统安装、出铁厂安装等队伍同时施工），对工程正常顺利进行造成不同程度的困难。

此工程包括热风炉框架及管道，3座热风炉按地理位置从西往东分别按 1#、2#、3#排列。

其中框架部分工程量约为480吨，框架柱16根，柱顶标高▽33.9m，共约70吨；梁、管道支架、柱间支撑梯子栏杆共约410吨。

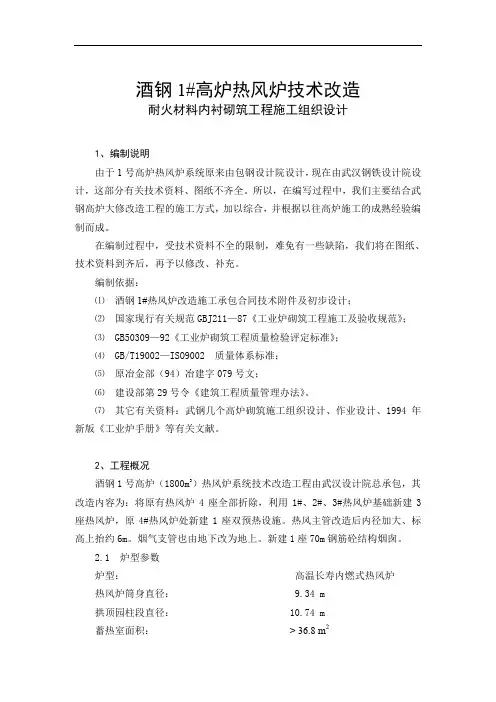

酒钢1#高炉热风炉技术改造耐火材料内衬砌筑工程施工组织设计1、编制说明由于1号高炉热风炉系统原来由包钢设计院设计，现在由武汉钢铁设计院设计，这部分有关技术资料、图纸不齐全。

所以，在编写过程中，我们主要结合武钢高炉大修改造工程的施工方式，加以综合，并根据以往高炉施工的成熟经验编制而成。

在编制过程中，受技术资料不全的限制，难免有一些缺陷，我们将在图纸、技术资料到齐后，再予以修改、补充。

编制依据：⑴酒钢1#热风炉改造施工承包合同技术附件及初步设计；⑵国家现行有关规范GBJ211—87《工业炉砌筑工程施工及验收规范》；⑶GB50309—92《工业炉砌筑工程质量检验评定标准》；⑷GB/T19002—ISO9002 质量体系标准；⑸原冶金部（94）冶建字079号文；⑹建设部第29号令《建筑工程质量管理办法》。

⑺其它有关资料：武钢几个高炉砌筑施工组织设计、作业设计、1994年新版《工业炉手册》等有关文献。

2、工程概况酒钢1号高炉（1800m3）热风炉系统技术改造工程由武汉设计院总承包，其改造内容为：将原有热风炉4座全部折除，利用1#、2#、3#热风炉基础新建3座热风炉，原4#热风炉处新建1座双预热设施。

热风主管改造后内径加大、标高上抬约6m。

烟气支管也由地下改为地上。

新建1座70m钢筋砼结构烟囱。

2.1 炉型参数炉型：高温长寿内燃式热风炉热风炉筒身直径： 9.34 m拱顶园柱段直径： 10.74 m蓄热室面积：> 36.8 m2燃烧室面积：> 10.5 m2每座热风炉加热面积：> 51000 m22.2结构特点2.2.1热风炉结构形式⑴采用自立式悬链线拱顶：拱顶与热风炉墙体分开，其重量由设在炉壳内壁的金属托架分层支承。

在拱顶内衬与墙体之间设置滑动缝，避免墙体与拱顶内衬相对位移产生阻力起破坏作用。

高温内燃式拱顶耐火砖采用板块结构可以吸收拱顶砌体的热膨胀，消除温差应力破坏。

⑵“眼睛”形燃烧室：燃烧室独立于热风炉内，与大墙完全脱开。

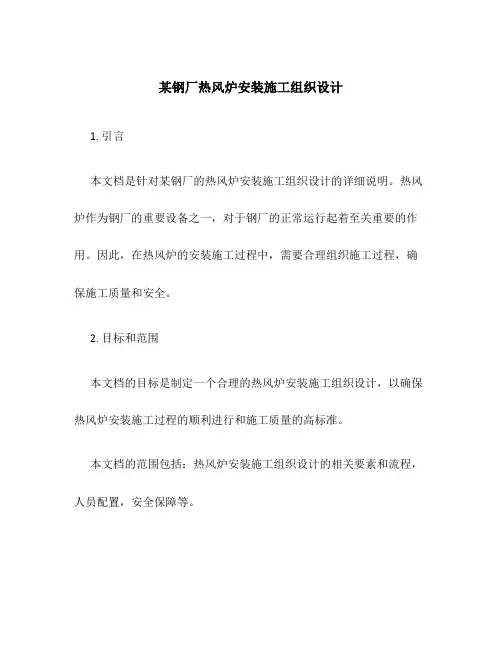

某钢厂热风炉安装施工组织设计1. 引言本文档是针对某钢厂的热风炉安装施工组织设计的详细说明。

热风炉作为钢厂的重要设备之一，对于钢厂的正常运行起着至关重要的作用。

因此，在热风炉的安装施工过程中，需要合理组织施工过程，确保施工质量和安全。

2. 目标和范围本文档的目标是制定一个合理的热风炉安装施工组织设计，以确保热风炉安装施工过程的顺利进行和施工质量的高标准。

本文档的范围包括：热风炉安装施工组织设计的相关要素和流程，人员配置，安全保障等。

3. 组织设计3.1 组织结构热风炉安装施工组织的结构分为以下几个部分：1.项目经理：负责整个安装施工过程的组织和协调工作，确保施工进度和质量。

2.技术工程师：负责施工图纸的编制和技术指导，保证施工质量。

3.施工人员：包括钢结构工、焊接工、电工等，负责具体的施工工作。

4.现场安全保障人员：负责保障施工现场的安全，防止事故发生。

3.2 组织流程热风炉安装施工的组织流程如下：1.制定施工计划：项目经理根据热风炉的设计要求和进度要求，制定详细的施工计划，包括施工工期、施工方法等。

2.编制施工图纸：技术工程师根据热风炉的设计要求和现场实际情况，编制详细的施工图纸。

3.购买施工材料：项目经理负责根据施工计划和施工图纸的要求，购买所需的施工材料，并进行验收。

4.人员配置：项目经理根据施工计划，合理配置施工人员和技术工程师。

5.施工过程：施工人员按照施工图纸和施工计划，进行具体的施工工作。

6.现场安全保障：现场安全保障人员负责保障施工现场的安全，包括检查各项安全措施的落实和预防事故的发生。

7.施工质量检验：技术工程师进行施工质量检验，确保施工质量符合设计要求。

8.完工验收：项目经理和相关技术人员对施工质量进行验收，确认热风炉安装施工工作的完成。

4. 人员配置热风炉安装施工过程中需要合理配置各类人员，以确保施工工作的顺利进行和质量的高标准。

以下是一份合理的人员配置示例：1.项目经理：1人2.技术工程师：2人3.钢结构工：10人4.焊接工：6人5.电工：4人6.现场安全保障人员：2人5. 安全保障在热风炉安装施工过程中，安全是至关重要的，必须采取一系列安全措施来保证施工过程中的安全。

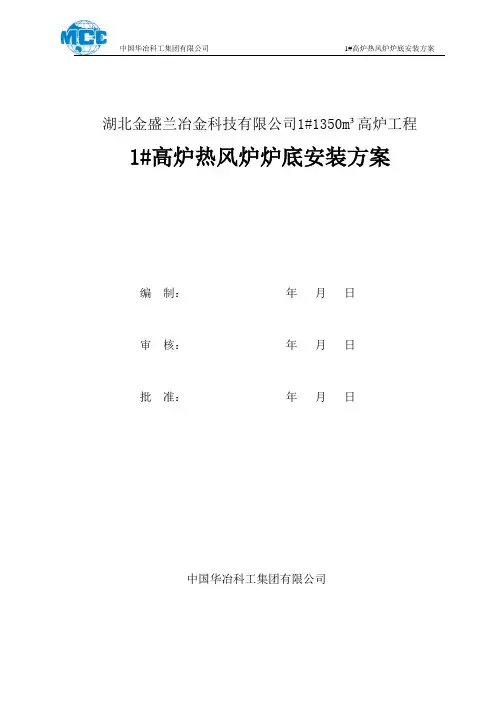

湖北金盛兰冶金科技有限公司1#1350m³高炉工程1#高炉热风炉炉底安装方案编制：年月日审核：年月日批准：年月日中国华冶科工集团有限公司目录1编制依据.............................................. １2工程概况及特点........................................ １3施工部署.............................................. １4热风炉底板、L弯、支座组装. (4)5炉底板、L弯段壳体等焊接 (5)6炉底板、L弯段环带、支座整体吊装 (7)7炉底工字钢的安装 (10)8安全保证措施 (11)9质量保证措施 (11)10文明施工技术措施 (12)11.附质量保证体系 (13)12.热风炉炉底板安装进度计划 (14)1编制依据1.1我公司与中钢设备有限公司签订的湖北金盛兰冶金科技有限公司1#1350m3高炉安装工程合同。

1.2中钢集团工程设计研究院提供的热风炉炉壳图纸。

1.3国家及行业现行施工标准、规程、规范及质量验评标准。

1.4钢结构施工设计总说明、《钢结构工程施工质量验收规范》（GBJ50205-2001）、《炼铁机械设备工程安装验收规范》（GB50372-2011）、《炼铁工艺炉壳体结构技术规范》（GB50679-2011）及《建筑钢结构焊接技术规程》（JGJ81-2002）。

1.5本单位所具备的施工技术力量和管理能力及长期施工生产中总结、验证的施工方法。

1.6我公司所能调动的施工技术力量。

1.7 施工现场情况。

2工程概况及特点2.1工程概况：本工程为湖北金盛兰冶金科技有限公司1#1350m3高炉工程热风炉炉壳钢结构安装过程，由中钢集团工程设计研究院有限公司设计，我单位承担制作安装。

热风炉炉底板直径6.4米，炉底钢板厚为25毫米，L弯部分板厚为30毫米。

2.2工程特点：本方案重点说明热风炉炉底板与L弯和支座的组装安装，热风炉炉地板厚度较大，直径较大，重量较大，组装难度较大，须充分准备组装具。

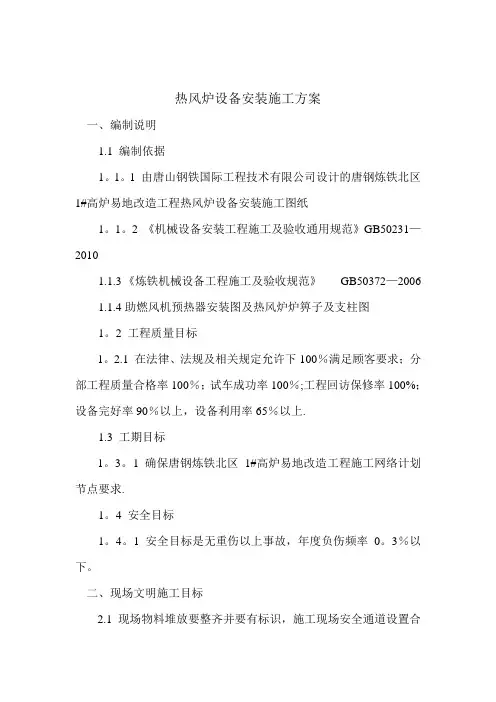

热风炉设备安装施工方案一、编制说明1.1 编制依据1。

1。

1 由唐山钢铁国际工程技术有限公司设计的唐钢炼铁北区1#高炉易地改造工程热风炉设备安装施工图纸1。

1。

2 《机械设备安装工程施工及验收通用规范》GB50231—20101.1.3 《炼铁机械设备工程施工及验收规范》GB50372—20061.1.4助燃风机预热器安装图及热风炉炉箅子及支柱图1。

2 工程质量目标1。

2.1 在法律、法规及相关规定允许下100％满足顾客要求；分部工程质量合格率100％；试车成功率100％;工程回访保修率100%；设备完好率90％以上，设备利用率65％以上.1.3 工期目标1。

3。

1 确保唐钢炼铁北区1#高炉易地改造工程施工网络计划节点要求.1。

4 安全目标1。

4。

1 安全目标是无重伤以上事故，年度负伤频率0。

3％以下。

二、现场文明施工目标2.1 现场物料堆放要整齐并要有标识，施工现场安全通道设置合理并畅通。

2.2 有毒有害固体废弃物合法处理排放100％，无毒无害固体废弃物合法处理排放95％。

2.3 生活垃圾按规定及清运到指定地点或垃圾处理站，生活污水按建设单位指定的场所合理排放.2.4 噪声控制：昼间≤70dB,夜间≤55dB。

2.5 合理用水用电比预算节约2％，充分利用边角余料，施工材料比预算降低0.5％。

三、工程概况本工程为唐钢炼铁北区1＃高炉易地改造工程热风炉设备安装安装工程。

主要设备包括热风炉炉箅子及支柱、助燃风机工艺管道系统等设备的安装。

助燃风机型号为Q=123090m3/h H=14Kpa 为左、右旋式各一台,每台重6.5吨,同时还有助燃风机出口放散消声器一台,放散阀及切断阀共计六台，整体式煤气及空气预热器一台、其重量为125吨。

（1）助燃风机的中心标高1.4m，基础标高0。

1～0.6m。

（2）风机出口放散消声器安装在12。

4m的管道上。

（3)整体式煤气及空气预热器安装在标高为3.92m的支架上，下半部分的中心标高为6.5m,上半部分中心标高为11.725m。
