冷热电三联供算例

冷热电三联供的形式：内燃机+余热利用系统；燃气轮机+余热发电机组；燃气轮机+余热利用系统；微燃机+余热利用系统。

内燃机+余热利用系统：内燃机：四冲程内燃机；吸气冲程、压缩冲程、做功冲程、排气冲程。

内燃机余热：烟气、缸套水；余热利用系统：热水烟气直燃机、板式换热器。

余热利用系统：制冷：烟气→烟气热水型直燃机中烟气高发；缸套水→烟气热水直燃机中热水发生器。

制热：烟气→烟气热水型直燃机中烟气高发；缸套水→板式换热器。

设计参数及原则设计参数：对象：办公楼，建筑面积：2万平冷负荷：50w/m2，热负荷：56w/m2电负荷：30-67w/m2采暖期：11月-4月，128天制冷期：6月-9月，88天每个工作日，机组运行10小时7:30-17:30周六日不起动，采用市网运行设计原则：以办公楼最低电负荷为标准选配发电机，产生的余热即烟气和缸套水进入烟气热水型直燃机和板式换热器制冷制热。

机组选型：电负荷：0.03×20000=600KW冷负荷：0.05×20000=1000KW热负荷：0.056×20000=1120KW发电机选型：J312额定发电功率：635KW 发电效率：40.4%额定余热功率：744KW 排热效率：46.5%可利用烟气：3400kg/h,402KW，500℃可利用热水：26.6m3/h,342KW，79-95℃：发电机组参数采用颜巴赫系列利用的余热主要为：烟气和缸套水余热机组选型：BZHE125型出力系数为：100%燃气、50%烟气、23%热水出力系数：在多能量源的条件下，某一能量源的额定功率占额定总功率的比例。

额定制冷量：1454KW 天然气：106m3/h额定制热量：1121KW 天然气：120m3/h烟气量：4873m3/h，热水量：41.1m3/h：余热机组参数采用远大系列。

负荷计算：制冷：该直燃机烟气出力最多为满负荷的50%，出力系数为0.5。

计算公式：制冷量=排烟量/额定排烟量×额定制冷功率×出力系数×发电机负荷比例。

空气能供暖的冷热电三联供综合利用方案空气能是一种清洁、高效的能源形式，可广泛应用于供暖和能源综合利用领域。

本文将介绍空气能供暖的冷热电三联供综合利用方案，旨在提高能源利用率，减少碳排放和节约能源。

一、方案概述空气能供暖的冷热电三联供综合利用方案，是指通过空气能热泵系统，充分利用空气能的低温热源提供供暖、制冷和电力的需求。

该方案包括热泵供暖系统、制冷系统和热力发电系统。

二、热泵供暖系统热泵供暖系统是利用空气能热泵将低温的空气热源升温，供应给供暖系统，实现室内采暖的目的。

在热泵供暖系统中，空气能热泵通过压缩循环工作原理，从外界空气中吸收热量，经过压缩提高温度后，释放给供暖系统。

热泵供暖系统具有高效、环保、安全等优点，能够满足不同季节和环境条件下的供暖需求。

三、制冷系统制冷系统是在夏季将室内热量排出，实现室内空调和舒适度的目的。

在空气能供暖的冷热电三联供综合利用方案中，空气能热泵可以通过反向工作原理，将室内热量吸收后排出室外，从而实现室内的制冷效果。

制冷系统可以根据需要调节温度，提高室内的舒适度。

四、热力发电系统热力发电系统是利用空气能热泵中产生的高温热能，通过发电机转化为电能。

空气能热泵中的废热被回收利用，供应给蒸汽发电机组，通过蒸汽发电机组的运转，产生电能，并向电力网络供应。

这种方式既可以满足供暖的需求，又可以将废热转化为电能，提高能源利用效率。

五、综合优势空气能供暖的冷热电三联供综合利用方案具有多重优势。

首先，通过空气能热泵系统，将低温热源充分利用，提高能源利用率，减少能源浪费。

其次，该方案具有环保的特点，减少了化石能源的消耗和碳排放，符合可持续发展的要求。

再次，该方案具有灵活性，可以根据不同季节和需求调整供暖、制冷和电力的供应。

最后，该方案具有经济效益，节约能源和降低运营成本。

六、应用前景空气能供暖的冷热电三联供综合利用方案在未来的供暖和能源综合利用领域具有广阔的应用前景。

随着能源紧缺和环境污染的日益加重，空气能作为一种可再生、清洁的能源形式将受到更广泛的关注和应用。

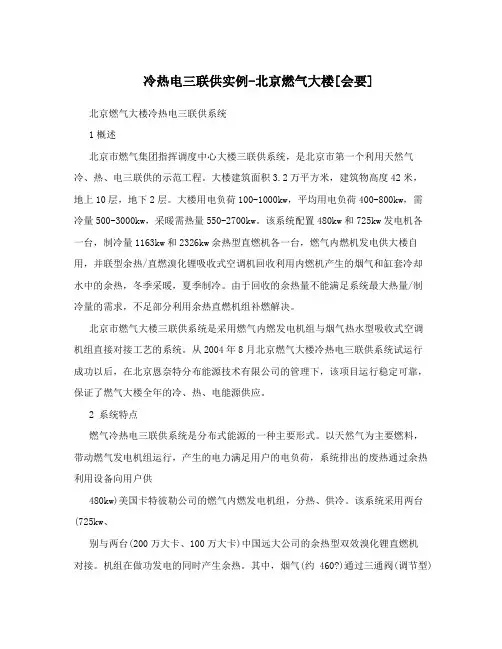

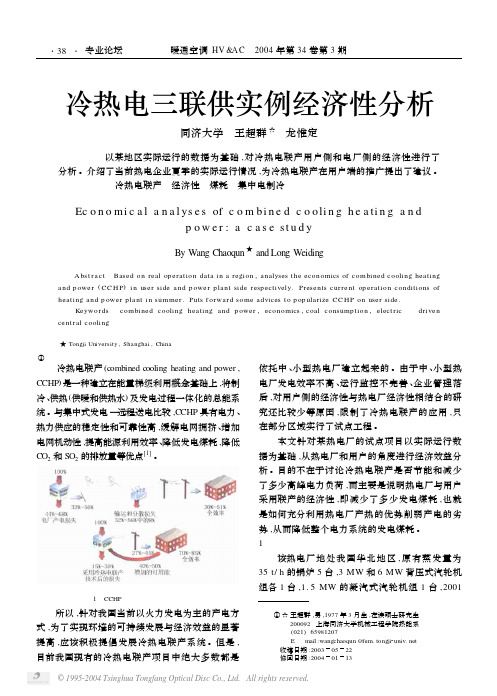

冷热电三联供实例-北京燃气大楼[会要] 北京燃气大楼冷热电三联供系统1概述北京市燃气集团指挥调度中心大楼三联供系统，是北京市第一个利用天然气冷、热、电三联供的示范工程。

大楼建筑面积3.2万平方米，建筑物高度42米，地上10层，地下2层。

大楼用电负荷100-1000kw，平均用电负荷400-800kw，需冷量500-3000kw，采暖需热量550-2700kw。

该系统配置480kw和725kw发电机各一台，制冷量1163kw和2326kw余热型直燃机各一台，燃气内燃机发电供大楼自用，并联型余热/直燃溴化锂吸收式空调机回收利用内燃机产生的烟气和缸套冷却水中的余热，冬季采暖，夏季制冷。

由于回收的余热量不能满足系统最大热量/制冷量的需求，不足部分利用余热直燃机组补燃解决。

北京市燃气大楼三联供系统是采用燃气内燃发电机组与烟气热水型吸收式空调机组直接对接工艺的系统。

从2004年8月北京燃气大楼冷热电三联供系统试运行成功以后，在北京恩奈特分布能源技术有限公司的管理下，该项目运行稳定可靠，保证了燃气大楼全年的冷、热、电能源供应。

2 系统特点燃气冷热电三联供系统是分布式能源的一种主要形式。

以天然气为主要燃料，带动燃气发电机组运行，产生的电力满足用户的电负荷，系统排出的废热通过余热利用设备向用户供480kw)美国卡特彼勒公司的燃气内燃发电机组，分热、供冷。

该系统采用两台(725kw、别与两台(200万大卡、100万大卡)中国远大公司的余热型双效溴化锂直燃机对接。

机组在做功发电的同时产生余热。

其中，烟气(约460?)通过三通阀(调节型)进入余热直燃机的高温发生器，作为余热直燃机的高温热源;缸套水在夏季进入余热直燃机的低温发生器，在冬季进入板式换热器与供热回水换热。

通过余热直燃机在夏季产生7-12?的冷水，在冬季产生50-60?的温水。

系统运行时优先利用烟气和缸套水中的热量满足冷、热负荷的需求，如果余热量不够，将采用天然气直燃方式进行补充。

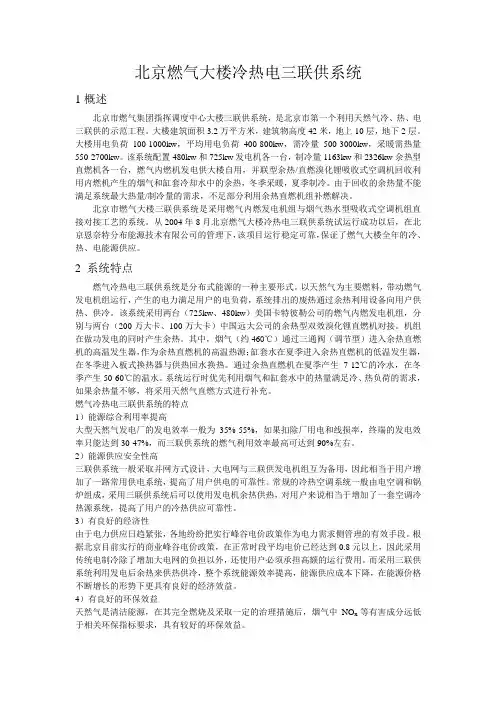

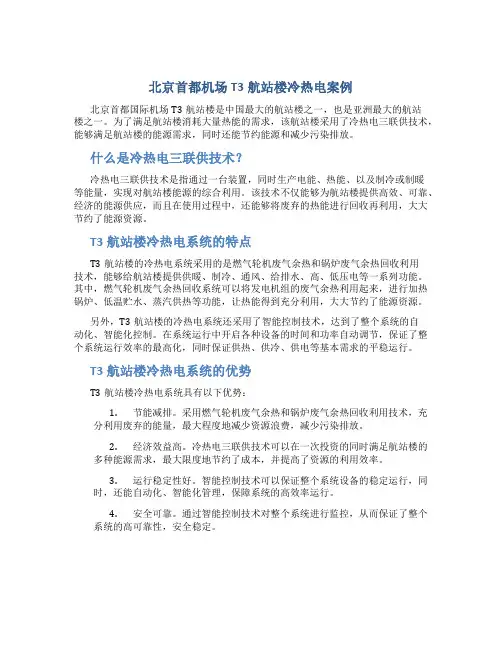

北京燃气大楼冷热电三联供系统1概述北京市燃气集团指挥调度中心大楼三联供系统，是北京市第一个利用天然气冷、热、电三联供的示范工程。

大楼建筑面积3.2万平方米，建筑物高度42米，地上10层，地下2层。

大楼用电负荷100-1000kw，平均用电负荷400-800kw，需冷量500-3000kw，采暖需热量550-2700kw。

该系统配置480kw和725kw发电机各一台，制冷量1163kw和2326kw余热型直燃机各一台，燃气内燃机发电供大楼自用，并联型余热/直燃溴化锂吸收式空调机回收利用内燃机产生的烟气和缸套冷却水中的余热，冬季采暖，夏季制冷。

由于回收的余热量不能满足系统最大热量/制冷量的需求，不足部分利用余热直燃机组补燃解决。

北京市燃气大楼三联供系统是采用燃气内燃发电机组与烟气热水型吸收式空调机组直接对接工艺的系统。

从2004年8月北京燃气大楼冷热电三联供系统试运行成功以后，在北京恩奈特分布能源技术有限公司的管理下，该项目运行稳定可靠，保证了燃气大楼全年的冷、热、电能源供应。

2 系统特点燃气冷热电三联供系统是分布式能源的一种主要形式。

以天然气为主要燃料，带动燃气发电机组运行，产生的电力满足用户的电负荷，系统排出的废热通过余热利用设备向用户供热、供冷。

该系统采用两台（725kw、480kw）美国卡特彼勒公司的燃气内燃发电机组，分别与两台（200万大卡、100万大卡）中国远大公司的余热型双效溴化锂直燃机对接。

机组在做功发电的同时产生余热。

其中，烟气（约460℃）通过三通阀（调节型）进入余热直燃机的高温发生器，作为余热直燃机的高温热源；缸套水在夏季进入余热直燃机的低温发生器，在冬季进入板式换热器与供热回水换热。

通过余热直燃机在夏季产生7-12℃的冷水，在冬季产生50-60℃的温水。

系统运行时优先利用烟气和缸套水中的热量满足冷、热负荷的需求，如果余热量不够，将采用天然气直燃方式进行补充。

燃气冷热电三联供系统的特点1）能源综合利用率提高大型天然气发电厂的发电效率一般为35%-55%，如果扣除厂用电和线损率，终端的发电效率只能达到30-47%，而三联供系统的燃气利用效率最高可达到90%左右。

冷热电三联供的形式：内燃机+余热利用系统；燃气轮机+余热发电机组；燃气轮机+余热利用系统；微燃机+余热利用系统。

内燃机+余热利用系统：内燃机：四冲程内燃机；吸气冲程、压缩冲程、做功冲程、排气冲程。

内燃机余热：烟气、缸套水；余热利用系统：热水烟气直燃机、板式换热器。

余热利用系统：制冷：烟气→烟气热水型直燃机中烟气高发；缸套水→烟气热水直燃机中热水发生器。

制热：烟气→烟气热水型直燃机中烟气高发；缸套水→板式换热器。

设计参数及原则设计参数：对象：办公楼，建筑面积：2万平冷负荷：50w/m2，热负荷：56w/m2电负荷：30-67w/m2采暖期：11月-4月，128天制冷期：6月-9月，88天每个工作日，机组运行10小时7:30-17:30周六日不起动，采用市网运行设计原则：以办公楼最低电负荷为标准选配发电机，产生的余热即烟气和缸套水进入烟气热水型直燃机和板式换热器制冷制热。

机组选型：电负荷：0.03×20000=600KW冷负荷：0.05×20000=1000KW热负荷：0.056×20000=1120KW发电机选型：J312额定发电功率：635KW 发电效率：40.4%额定余热功率：744KW 排热效率：46.5%可利用烟气：3400kg/h,402KW，500℃可利用热水：26.6m3/h,342KW，79-95℃：发电机组参数采用颜巴赫系列利用的余热主要为：烟气和缸套水余热机组选型：BZHE125型出力系数为：100%燃气、50%烟气、23%热水出力系数：在多能量源的条件下，某一能量源的额定功率占额定总功率的比例。

额定制冷量：1454KW 天然气：106m3/h额定制热量：1121KW 天然气：120m3/h烟气量：4873m3/h，热水量：41.1m3/h：余热机组参数采用远大系列。

负荷计算：制冷：该直燃机烟气出力最多为满负荷的50%，出力系数为0.5。

计算公式：制冷量=排烟量/额定排烟量×额定制冷功率×出力系数×发电机负荷比例。

单元整合网络构建整合提升等值线判读型选择题1．题型分析等值线图是用来反映地理要素时空分布特征的示意图，能反映某地理事象在一定地域内存在和发展的规模、范围、等级或程度等数量关系。

常见的等值线图有等高线图、等压线图、等温线图、等降水量线图、等深线图、等太阳高度线图、等盐度线图。

等值线图用若干条等值线来表示地理事物的分布状况，我们可以根据等值线数值大小、排列方向、疏密程度、等值线的弯曲等判断地理事物的分布情况和变化规律等，比文字叙述更严谨和直观。

2．解题指导掌握等值线的分布规律是解答该类题目的关键。

其分布规律主要有：(1)等值线数值大小变化规律。

通过观察图中等值线数值的大小变化规律，判断某一地理事物的分布特点。

(2)等值线疏密程度变化规律。

在同一比例尺的等值线图中，如果相邻两条等值线差值相同，等值线的疏密反映了其单位距离的等值线数值差的大小，等值线越密集，单位距离数值差就越大；等值线越稀疏，单位距离的差值就越小。

(3)“高低低高”规律。

如果等值线向数值高的方向凸出，该地区等值线的数值一定比它同一纬度(或水平面等)的数值偏低；如果等值线向数值低的方向凸出，该地区等值线数值一定比它同一纬度(或水平面等)的数值偏高，故将其总结为“高低低高”法则。

在具体题目中，等值线的判读一般需掌握“五读”(以等高线为例):①延伸方向——等高线延伸方向为地形走向，与等高线垂直方向为坡度最陡方向，也是坡面上的水流方向。

②密度——等高距一定，线愈密则坡愈陡，水流愈急；若坡面等高线高处密、低处疏则为凹坡，反之为凸坡。

③极值——某区域海拔最大或最小情况，显示该区域地势起伏大小。

④弯曲处——等高线向地势低的方向凸出，则为山脊；相反则为山谷。

⑤局部小范围闭合等值线——高度不在正常范围内，其特点是：“大于大的”或“小于小的”。

在进行此类试题的解答时，经常会碰到判断等值线弯曲处与附近地区数值的高低、大小情况，最简单的方法就是“辅助线法”。

通过辅助线上数值的分布来比较等值线弯曲处与附近地区数值的关系。

冷热电三联供计算分析第一篇：冷热电三联供计算分析冷热电三联供计算分析国家发改委、财政部、住房城乡建设部、能源局在2011年10月发了“关于发展天然气分布式能源的指导意见”。

其中有段：“天然气分布式能源是指利用天然气为燃料，通过冷热电三联供等方式实现能源的梯级利用，综合能源利用效率在70%以上，并在负荷中心就近实现能源供应的现代能源供应方式，是天然气高效利用的重要方式。

”根据这个精神做冷热电联产实际运行的计算分析。

（实例）以热定电，使能源利用率，经济效益最大化。

例一、赣州锦秀新天地功用实施范围：一座三层综合商场，七幢连体别墅（14套）。

先确定热耗量根据当地空调期常年平均气候，按舒适性空调条件计算。

综合商场空调制冷需总冷量2925kw/h。

空调制热需总热量1380kw/h。

七幢连体别墅空调制冷需总冷量1130kw/h。

空调制热需总热量790kw/h。

每小时出65℃热水3m³需热量195 kw/h。

这里以吸收式制冷机形式生产空调冷原；以板式热交换器形式转换生产空调热源；以水—水容积式热交换器形式生产65℃生活热水。

λ综合商场和七幢别墅制冷空调同时运行时，需总制冷量4055 kw/h。

采用单效热水型溴化锂吸收式制冷机组生产此冷量，需耗热能（循环热水）5068 kw/h。

（能效比0.8）λ综合商场和七幢别墅制热空调同时运行时，需总制热量2170 kw/h。

采用板式换热器转换生产此热量，需耗热能（循环热水）2214 kw/h（能效比0.98）λ采用容积式换热器转换生产生活热水，需耗热能（循环热水）200 kw/h（能效比0.98）当制冷空调运行和生产生活热水时，热负荷为5068kw/h+200kw/h=5268 kw/h，为此系统的最大热负荷。

再确定选择发电机组根据曼海姆燃气发电机组TCG2020 V20样本所列技术数据。

电功率为2000KW；热输出为1990KW。

总效率87%。

其中热输出中，缸套水热量1006KW；排气热量972KW可以搜集再利用。
