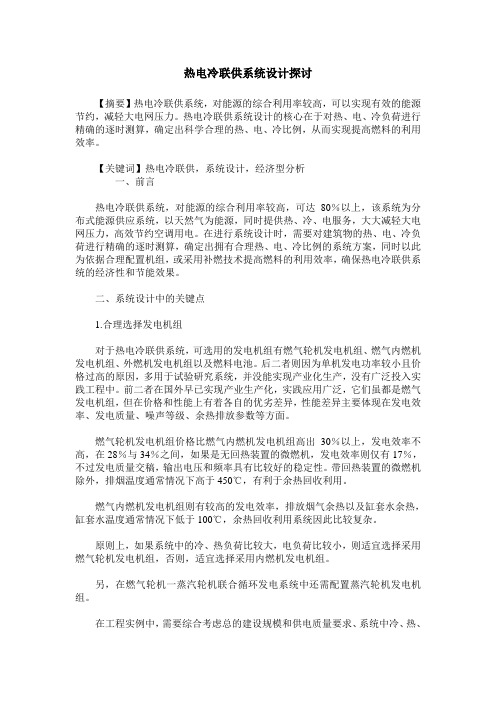

热电冷联供系统设计探讨【摘要】热电冷联供系统，对能源的综合利用率较高，可以实现有效的能源节约，减轻大电网压力。

热电冷联供系统设计的核心在于对热、电、冷负荷进行精确的逐时测算，确定出科学合理的热、电、冷比例，从而实现提高燃料的利用效率。

【关键词】热电冷联供，系统设计，经济型分析一、前言热电冷联供系统，对能源的综合利用率较高，可达80％以上，该系统为分布式能源供应系统，以天然气为能源，同时提供热、冷、电服务，大大减轻大电网压力，高效节约空调用电。

在进行系统设计时，需要对建筑物的热、电、冷负荷进行精确的逐时测算，确定出拥有合理热、电、冷比例的系统方案，同时以此为依据合理配置机组，或采用补燃技术提高燃料的利用效率，确保热电冷联供系统的经济性和节能效果。

二、系统设计中的关键点1.合理选择发电机组对于热电冷联供系统，可选用的发电机组有燃气轮机发电机组、燃气内燃机发电机组、外燃机发电机组以及燃料电池。

后二者则因为单机发电功率较小且价格过高的原因，多用于试验研究系统，并没能实现产业化生产，没有广泛投入实践工程中。

前二者在国外早已实现产业生产化，实践应用广泛，它们虽都是燃气发电机组，但在价格和性能上有着各自的优劣差异，性能差异主要体现在发电效率、发电质量、噪声等级、余热排放参数等方面。

燃气轮机发电机组价格比燃气内燃机发电机组高出30％以上，发电效率不高，在28％与34％之间，如果是无回热装置的微燃机，发电效率则仅有17％，不过发电质量交稿，输出电压和频率具有比较好的稳定性。

带回热装置的微燃机除外，排烟温度通常情况下高于450℃，有利于余热回收利用。

燃气内燃机发电机组则有较高的发电效率，排放烟气余热以及缸套水余热，缸套水温度通常情况下低于100℃，余热回收利用系统因此比较复杂。

原则上，如果系统中的冷、热负荷比较大，电负荷比较小，则适宜选择采用燃气轮机发电机组，否则，适宜选择采用内燃机发电机组。

另，在燃气轮机一蒸汽轮机联合循环发电系统中还需配置蒸汽轮机发电机组。

分布式冷热电联供系统集成及应用摘要：与传统的集中供能方式相比，分布式冷热电联供作为一种新兴的能源结构，具有节约能源、环保性好、启停灵活等优点.从分布式冷热电联供的基本含义、系统特点、集成方案、目前国内的发展状况以及发展中关键性问题等方面展开了简单的阐述，并提出借助于压缩式热泵对排烟余热深度回收利用技术，进一步降低排烟热损失，提高了能源利用率，为我国发展分布式冷热电联供能源系统提供重要参考.关键词：分布式；冷热；供电分布式供能系统是一种建在用户端的能源供应方式，可独立运行，也可并网运行，是以资源、环境效益最大化确定方式和容量的系统，将用户多种能源需求，以及资源配置状况进行系统整合优化，采用需求应对式设计和模块化配置的新型能源系统，是相对于集中供能的分散式供能方式。

其中，分布式冷热电联供系统是其主要形式，具有节能、环保、经济、可靠和灵活等特点。

传统的分布式冷热电联供系统常以天然气为燃料，但随着全球气候与环境问题的关注以及可再生能源技术的发展，多能互补的冷热电联供系统业已受到关注。

1.1 分布式冷热电联供系统的基本含义分布式冷热电联供系统(Distributed Combined Cooling Heating and Power，DCCHP)不同于传统集中供能(Concentrated Energy System，CES)，是指以小规模、小容量(数千瓦至50 MW)、模块化、分散化的方式安装在用户附近，同时在向用户输出热能、电能、冷能时，可以采用单供或联供的方式.这是一种新型的能源系统，采用“分配得当、各得所需、温度对口、梯级利用”的原则，提高化石能源的综合利用效率，符合国家可持续发展战略，也可称之为“第二代能源系统”。

天然气作为分布式冷热电联供系统的主要燃料，天然气经过燃烧后，内在化学能转化为700 ℃～1 500 ℃的高品位热能，首先利用这部分热能驱动发电机组发电；然后对中、低位热能逐级利用，200 ℃～500 ℃的热能可以作为吸收式热泵的驱动热源进行供冷或对外供应高压蒸汽，而200 ℃以下的热能则可以通过换热器供应热水或低压蒸汽，实现对天然气多级多次利用[9～15].2 分布式冷热电联供系统的主要特点2.1 节能环保，提高能源综合利用率在采用分布式冷热电联供系统过程中，可以有效提高低品位热能的整体利用效率，保证能源资源的综合利用。

天然气冷、热、电三联供系统简介1、背景天然气是洁净能源，在其完全燃烧后及采取一定的治理措施，烟气中NOx等有害成分远低于相关指标要求，具有良好的环保性能。

美国有关专家预测如果将现有建筑实施冷、热、电三联供(Combined cooling heating and power，简称CCHP)的比例从4%提高到8%，到2020年CO2的排放量将减少30%。

2、概念与优势燃气冷、热、电三联供简单地说即为：天然气发电、余热供热、余热制冷。

相比于常规供能燃煤发电、燃气供热、电制冷，具有能源梯级利用，综合能源利用率高；清洁环保，减少排放CO2，SO2；与大型电网互相支撑，供能安全性高的优势及对燃气和电力有双重削峰填谷作用。

以天然气为燃料的动力装置，例如燃气轮机、燃气内燃机、斯特林发动机、燃料电池等，在发电的同时，其排放的余热被回收，用于供热或驱动空调制冷装置，如吸收式制冷机或除湿装置等，这种以天然气为燃料，同时具备发电、供热和供冷功能的能源转换和供应系统，就是天然气冷、热、电联供系统。

相比传统的集中式供能，天然气冷、热、电三联供系统是建立在用户侧的小型的、模块化的能源供给系统，避免了长距离能源输送的损失，为能源供应增加了安全性、可靠性和灵活性。

3、天然气冷、热、电三联供分类天然气冷、热、电三联供系统应用于商业、工业等各个领域，一般分为楼宇型和区域型两种。

楼宇型冷、热、电三联供系统，规模较小，主要用于满足单独建筑物的能量需求(如医院、学校、宾馆、大型商场等公共设施)。

单独建筑物一天内的负荷变化较大，会出现高峰或低谷的情况，而系统的运行需要不断进行调整，与负荷需求相匹配。

因此，楼宇型冷、热、电三联供系统对设备的启停机及变工况运行性能有较高的要求，同时在系统集成方面，发电设备、热源设备、蓄能设备之间的优化设计以及与电网配合的优化运行模式也十分必要。

区域型分布式冷、热、电三联供系统主要应用于一定区域内的由多栋建筑物组成的建筑群。

热电冷三联产系统设计流程热电联供系统设备较多，涉及面广，实际设计中。

必须考虑合理的企划设计流程，如何确定最佳的企划设计流程，将决定整个系统投资及运行的经济性及实用性。

根据经验，一般认为应该考虑以下几方面的内容:(1)与当地条件相关联内容的调查。

包括基础设施、建筑使用功能、电力政策、电价、当地气(燃料)价、气源使用政策、补助政策、各项关联法规等的调查。

(2)对建筑物负荷容量进行确定。

包括电力负荷、热负荷(供热、制冷、热水、蒸汽等)的大小及用途的调查。

(3)运转模式及发电机运转时间的确定。

确定电主热从运转或者热主电从运转方式，确定发电机是高峰运转还是低峰运转。

(4)电力系统基本方针的确定。

确定电力系统要否并网发电和逆送电。

(5)系统构成的确定。

包括电力系统的规模(容量)、发电机种类、台数的确定;排热系统的热回收方式(温水、蒸汽、温水+蒸汽、烟气、烟气+温水)、排热利用的用途及优先顺序、吸收式制冷机容量的确定;辅助热源系统的确定。

(6)针对以上内容拟定不同方案。

(7)对不同方案计算出系统的性能参数，包括每年的发电量、每年的排热量、每年的燃料消耗量、排热利用量、排热利用率、综合效率等口(8)冷热负荷匹配，在同一供冷热范围，建筑物的冬季热负荷与夏季冷负荷是否平衡。

(9)对不同方案计算出各个方案的设备投资费用。

(10)对不同的企划方案进行评价，包括以下两个方面:1)节省能源评价。

比较各个方案一年的能源消耗量。

2)经济性评价。

比较各个方案的设备投资、运转费用、设备利用率、热回收率、投资回收年限(一般投资回收期小于5年比较理想)、系统占地及建造费用。

科技成果——分布式能源冷热电联供技术集成适用范围建筑行业大型楼宇建筑，容积率较高的综合物业形态区域行业现状常规模式冷、热、电的供应由大型电厂通过燃煤实现，目前我国发电量的供电标煤消耗为326g/kWh，供电效率39%。

电能通过高压线路远距离输送至各用能建筑，建筑内夏季冷需求通过电制冷机制冷，冬天通过锅炉采暖。

远距离电力输送浪费严重电能损失超过总发电量的6%，极大影响电厂总的发电效率。

热电冷三联产系统可以实现现有冷、热、电供应模式的改变，其综合能效可达到甚至超过75%。

该技术在不同应用领域其配置有所不同，配置方案主要取决于当地的能源需求结构，而主要设备无论那种模式都包括原动、制冷及供热等装置。

目前应用该技术可实现节能量9万tce/a，减排约24万tCO2/a。

成果简介1、技术原理用能建筑就近建设能源站，采用一次能源天然气作为主要能源发电，发电机产生的尾气用来制冷与采暖，能源梯级利用，能源利用率可高达85%。

同时直接在需能单位就近建设，避免输送浪费。

2、关键技术（1）溴化锂吸收式余热设备：远大自主研发可应用于冷热电联供系统的余热设备，利用发电机尾气或余热，进行制冷或制热或提供卫生热水，一机三用，共计拥有50余项吸收式技术专利，稳定可靠。

（2）多能源组合模式：远大针对冷热电联供系统的特点，开发出了热水制冷机组、蒸汽制冷机组、烟气制冷制热机组、混合能源型制冷制热机组，与各类发电机组无缝对接。

（3）精确冷热电配比：远大通过多年项目经验，总结出冷热电设计项目规范，自主开发了冷热电配比软件，针对不同用户采用软件精确分析冷、热、电需求，并根据需求设计最节能环保的冷热电系统。

远大设计的冷热电系统已经在多个项目上得到验证。

（4）冷热电自动控制系统：远大通过多个项目的运营管理经验，自主研发，开发了冷热电自动化控制系统与能耗监测系统，实现对各个设备自动控制，实时监测设备能耗，绘出能流图，通过软件分析能耗情况，自动调整运行策略，保障经济运行。

冷热电三联供系统特性分析与设计优化摘要】随着我国当前人们生活水平的不断提高，社会的高速发展，人们越来越重视环境保护，同时国家也非常重视当前的生态保护。

而企业为了能够将国家政策以及环保意识进行有效落实，开始将很多全新的环保技术进行产品生产应用。

同样也针对企业自身所具有的技术进行创新，并且在原有的技术体系上进行环保技术的融合。

尤其是冷热电三联供系统的应用，能够真正实现很多设备的环保与节能，但冷热电三联供系统在进行应用过程当中仍然存在一定不足，还有的当前企业以及专家学者进行研究与解决，因此，本文将会就冷热电三联供系统特性进行分析，并且详细介绍如何进行系统设计优化。

【关键词】冷热电三联系统设计系统特性分析与优化随着我国工业化建设的不断发展，国家在整体发展过程当中，开始面临着严重的环境污染问题。

尤其是近年来，国家在进行工业技术体系调整过程当中，开始将环保技术融入其中，要求当前的工厂在进行工业生产开展过程当中，必须要重视环境保护，减少工业废水的排放。

而我国当前的建筑企业在进行建筑物设计师开始运用冷热电三联供系统，其中的目的也是为了实现能源的有效节约，冷热电三联供系统的应用，也实现了当前建筑企业的能源节约目标，真正为人们的生活提供更多全新的服务与体验，提供更多便捷的环保服务项目。

但随着技术不断发展，人们生活水平的不断提高，人们对于冷热电三联供系统的应用也提出了全新的要求。

一、冷热电三联供系统概论冷热电三联供系统，实际上该系统的真正功能就是对能源进行合理分配，因此，冷热电三联供系统其实质上能够真正实现能源的有效利用和节约分配。

热，冷，电三联供系统从字面上进行分析，实际上就是热然气冷，煤气，电器这三种方法融合在一起的一种能源节约模式。

同时它也是供冷系统，供热系统以及供气系统的一种融合体系。

随着当前社会不断发展，天然气已经成为了当前人们生活运用的主要能源，但是天然气并不是可持续利用能源，所以为了能够更好的对当前人们生活当中经常接触到的能源进行节约，所以才进行冷热电三联供系统设计。
