建筑消防设施操作图解

消防设施操作员技能实操要点、分值及图解（中级）消防设施操作员（中级）实操考试各考点分值分布，以下为老版考试内容，但部分内容在新版考试中仍然可参考学习，建议结合新版《消防设施操作员》职业技能标准对照学习。

一、室内消火栓定期检查（10分）1、室内消火栓箱的检查（口述）（1分）①检查箱门：是否完好无损，打开是否正常，标识是否清晰；②检查箱内控制按钮：是否正常启动水泵，线路是否正常；③检查箱内是否有杂物；④检查栓阀消火栓接口有无生锈漏水转动机构是否灵活；⑤检查水枪是否堵塞，接口垫圈是否完好，水带是否破损；⑥检查软管卷盘是否转动自如。

2、判定报警按钮、指示灯有无故障（1分）①检查消火栓水泵在火警后5min内是否能正常供水。

3、消火栓静水压的测试（边做边说）－－－－（4分）①将消火栓测压接头安装好压力表，并在测压接头出口处装上端盖。

②将消火栓测压接头接到消火栓栓口③缓慢打开消火栓阀门，待压力稳定后，压力值表显示值为消火栓口静水压。

静水压力不大于1.0Mpa，建筑高度不超过100m时，最不利点消火栓静水压不应低于0.07Mpa，超过100m时，不应低于0.15Mpa。

④测试完毕后，关闭阀门，旋松压力表泄掉水压，取下端盖。

（如果是带球阀的消火栓测压接头，缓慢打开球阀泄水）注意事项：开启阀门应缓慢，避免冲击造成检测装置损坏，并且方便排气4、消火栓栓口动水压测试－－－－－（4分）①抛开水带，并拉直。

②将水带一头连接到消火栓栓口③将水带另一头与测压接头入口连接④启动消防水泵，打开消火栓阀门放水，压力稳定后，读取压力表数值为动水压。

动水压不应大于0.5Mpa，充实水柱长度一般建筑不大于7m，甲乙类厂房，超过4层的厂房和库房，以及超过6层的多层民用建筑和建筑高度不超过100m的高层民用建筑不应小于10m，高层工业建筑、高架库房和建筑高度超过10m的高层民用建筑不应小于13m。

⑤测量完成后，关闭消火栓阀门，旋下消火栓测压接头，取出水带。

图解常见的几种消防灭火系统工作流程一、湿式自动喷水灭火系统保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。

这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。

系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。

二、雨淋自动喷水灭火系统当保护区发生火灾时，感温感烟探测器探测到火灾信号，通过火灾报警灭火控制器，直接打开隔膜雨淋阀的电磁阀，使压力腔的水快速排出，由于压力腔泄压，从而作用于阀瓣下部的水迅速推起阀瓣，水流即进入工作腔，流向整个管网喷水灭火（如值班人员发现火警也可以手动打开手动快开阀而实现雨淋阀的动作），同时一部分压力水流向报警管网，使水力警铃发出铃声报警、压力开关动作，给值班室发出信号指示或直接启动消防水泵供水。

三、预作用自动喷水灭火系统保护区域出现火警时，探测系统首发动作，打开预作用雨淋阀以及系统中用于排气的电磁阀（出口接排气阀），此时系统开始充水并排气，从而转变为湿式系统，如果水势继续发展，闭式喷头开启喷水，进行灭火。

这样就克服了雨淋系统会因探测系统误动作而导致误喷的缺陷。

如果系统中任一喷头玻璃球意外破碎，则会从该喷头处喷出气体，导致系统中气压迅速下降，降低监控开关动作，发出报警信号，提醒值班人员出现异常情况，但预作用雨淋阀没有动作，所以系统不会喷水，从而克服了湿式系统会因喷头误动作所引起误喷造成水渍的缺陷。

四、泡沫-雨淋灭火系统伺服状态下隔膜雨淋阀为常闭状态。

当保护区发生火灾时，火灾探测系统将火灾信号反馈至控制中心，控制中心经判断后，发出灭火指令，打开隔膜雨淋阀控制管路上的电磁阀，隔膜雨淋阀压力腔泄压，从而打开隔膜雨淋阀，隔膜雨淋阀动作后，位于其报警管路的水力警铃和压力开关均会动作。

湿、干式自动喷水灭火系统消防设施操作图解本文对湿式、干式自动喷水灭火系统消防设施操作做了详细的图解,供行业内朋友们参考。

一、湿式自动喷水灭火系统１。

系统用途用于环境温度不低于4℃，且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所.２。

系统结构湿式系统结构示意图由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成,准工作状态时管道内充满用于启动系统的有压水的闭式系统.3。

工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水.这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差）,使阀瓣打开（湿式报警阀开启)，其中一路压力水流向洒水喷头,对保护区洒水灭火,同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃,发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号,完成系统启动.系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火.4。

系统工作流程图湿式灭火系统动作流程图 5。

系统各部件构成及用途5。

１湿式报警阀湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。

它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流。

湿式报警阀阀工作原理如图下图所示。

湿式报警阀组工作原理如图所示,在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约15％,故可有效地防止因水压波动打开阀瓣而形成误报警.当发生火灾使喷头动作喷水而造成系统侧水压下降,而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡,这个压力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火.5。

２延迟器延迟器是容积式部件,它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。

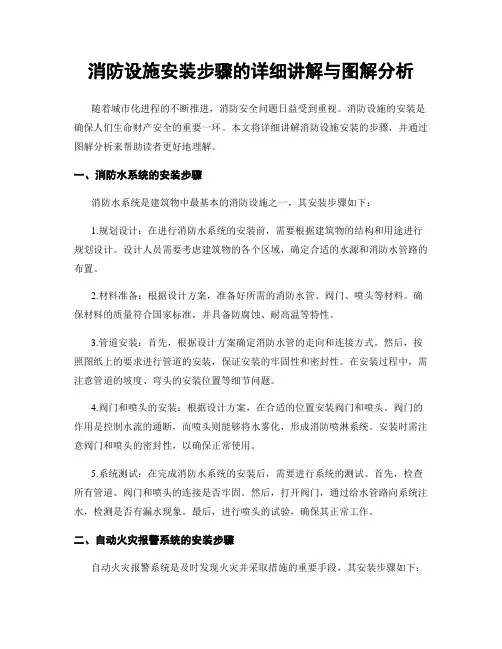

消防设施安装步骤的详细讲解与图解分析随着城市化进程的不断推进，消防安全问题日益受到重视。

消防设施的安装是确保人们生命财产安全的重要一环。

本文将详细讲解消防设施安装的步骤，并通过图解分析来帮助读者更好地理解。

一、消防水系统的安装步骤消防水系统是建筑物中最基本的消防设施之一，其安装步骤如下：1.规划设计：在进行消防水系统的安装前，需要根据建筑物的结构和用途进行规划设计。

设计人员需要考虑建筑物的各个区域，确定合适的水源和消防水管路的布置。

2.材料准备：根据设计方案，准备好所需的消防水管、阀门、喷头等材料。

确保材料的质量符合国家标准，并具备防腐蚀、耐高温等特性。

3.管道安装：首先，根据设计方案确定消防水管的走向和连接方式。

然后，按照图纸上的要求进行管道的安装，保证安装的牢固性和密封性。

在安装过程中，需注意管道的坡度、弯头的安装位置等细节问题。

4.阀门和喷头的安装：根据设计方案，在合适的位置安装阀门和喷头。

阀门的作用是控制水流的通断，而喷头则能够将水雾化，形成消防喷淋系统。

安装时需注意阀门和喷头的密封性，以确保正常使用。

5.系统测试：在完成消防水系统的安装后，需要进行系统的测试。

首先，检查所有管道、阀门和喷头的连接是否牢固。

然后，打开阀门，通过给水管路向系统注水，检测是否有漏水现象。

最后，进行喷头的试验，确保其正常工作。

二、自动火灾报警系统的安装步骤自动火灾报警系统是及时发现火灾并采取措施的重要手段，其安装步骤如下：1.规划设计：根据建筑物的结构和用途，确定自动火灾报警系统的布置方案。

设计人员需要考虑火灾探测器的类型、数量和布局，以及报警控制器的位置等因素。

2.材料准备：准备好所需的火灾探测器、报警控制器、联动设备等材料。

确保材料的质量符合国家标准，并具备灵敏度高、稳定性好等特点。

3.探测器安装：根据设计方案，在合适的位置安装火灾探测器。

探测器的安装高度和间距需符合相关规定，以确保能够及时发现火灾。

安装时需注意探测器的固定和连接是否可靠。

各类消防设施的使用操作方法消防设施是预防和扑灭火灾的重要工具，正确的使用操作方法能够最大程度地保证人身安全和财产安全。

下面将介绍几类常见的消防设施的使用操作方法。

1.灭火器：灭火器是最常用的灭火设备，在火灾初期可以迅速扑灭明火。

常见的灭火器有二氧化碳灭火器、干粉灭火器和水型灭火器。

使用操作方法如下：-从灭火器后面找到安全销并将其拔开。

-拿着灭火器嘴朝下，距离火源3-4米左右，握住手柄，用力将其按下。

-用左右摇晃的方式扑灭火源，切勿喷射在火苗中央。

2.自动喷淋系统：自动喷淋系统主要用于防止火势扩大，保护建筑结构和贵重设备。

它通过水源管道和喷头相连接，一旦探测到火灾或温度上升，系统会自动启动。

使用操作方法如下：-在火灾发生时，确保自动喷淋系统已经装配并处于工作状态。

-一旦系统启动，自动喷淋系统就会自动喷水。

注意，切勿靠近喷水区域以免受伤。

-在火势得到控制后，需要通知相关人员关闭喷淋系统，以免浪费水源。

3.灭火栓：灭火栓是建筑消防设施中最常用的设备之一，一般用于灭火车辆和消防队员在火情扑灭时。

使用操作方法如下：-找到灭火栓附近的消防栓标志，打开消防栓箱。

-将三角支架插入消防栓的两侧来固定灭火栓。

-打开栓盖，并旋转以打开水源。

-如果需要使用消防水枪，将水枪连接到消防栓上，并通过喷管来控制水流。

4.防烟排烟系统：防烟排烟系统主要用于将火灾产生的有毒气体和烟雾排出建筑，保持逃生通道的安全。

-当火灾发生时，系统会自动启动，并打开排烟风机以排出浓烟和有害气体。

-如果系统无法自动启动，可以手动按下启动按钮，以便排烟。

-在火灾中使用通风口，遵循消防员指引。

以上是常见消防设施的使用方法，但不同建筑物、不同类型的设施可能具有特殊的使用方法，请在使用前仔细阅读使用说明书，按照专业人员的指导进行操作。

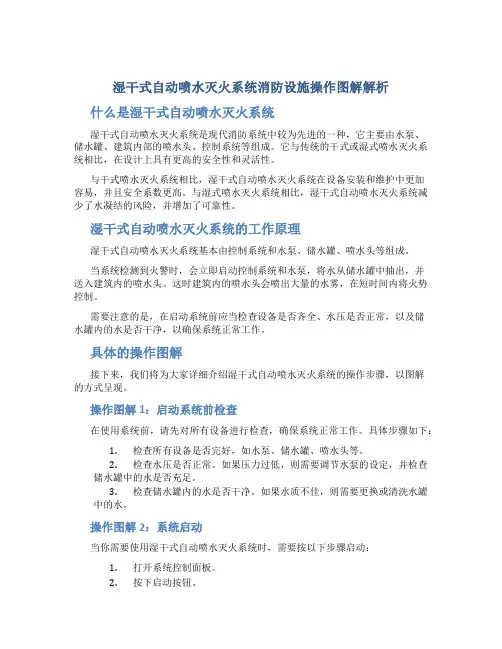

湿干式自动喷水灭火系统消防设施操作图解解析什么是湿干式自动喷水灭火系统湿干式自动喷水灭火系统是现代消防系统中较为先进的一种，它主要由水泵、储水罐、建筑内部的喷水头、控制系统等组成。

它与传统的干式或湿式喷水灭火系统相比，在设计上具有更高的安全性和灵活性。

与干式喷水灭火系统相比，湿干式自动喷水灭火系统在设备安装和维护中更加容易，并且安全系数更高。

与湿式喷水灭火系统相比，湿干式自动喷水灭火系统减少了水凝结的风险，并增加了可靠性。

湿干式自动喷水灭火系统的工作原理湿干式自动喷水灭火系统基本由控制系统和水泵、储水罐、喷水头等组成。

当系统检测到火警时，会立即启动控制系统和水泵，将水从储水罐中抽出，并送入建筑内的喷水头。

这时建筑内的喷水头会喷出大量的水雾，在短时间内将火势控制。

需要注意的是，在启动系统前应当检查设备是否齐全、水压是否正常，以及储水罐内的水是否干净，以确保系统正常工作。

具体的操作图解接下来，我们将为大家详细介绍湿干式自动喷水灭火系统的操作步骤，以图解的方式呈现。

操作图解1：启动系统前检查在使用系统前，请先对所有设备进行检查，确保系统正常工作。

具体步骤如下：1.检查所有设备是否完好，如水泵、储水罐、喷水头等。

2.检查水压是否正常。

如果压力过低，则需要调节水泵的设定，并检查储水罐中的水是否充足。

3.检查储水罐内的水是否干净。

如果水质不佳，则需要更换或清洗水罐中的水。

操作图解2：系统启动当你需要使用湿干式自动喷水灭火系统时，需要按以下步骤启动：1.打开系统控制面板。

2.按下启动按钮。

3.确认系统启动后，即可离开现场。

操作图解3：系统停止当需要关闭系统时，按照以下步骤操作：1.打开控制面板。

2.按下停止按钮。

3.确认系统已经停止运行后，即可离开现场。

通过以上的介绍，我们可以了解到湿干式自动喷水灭火系统的工作原理和操作流程。

在使用系统时，请务必仔细检查设备齐全、水压正常、水质清洁等问题，并按照启动和停止系统的步骤进行操作，以确保消防安全。

看图普及—消防器材一、消防过滤式自救呼吸器消防过滤式自救呼吸器：符合中国公安部GA209-1999技术标准的（俗称：防烟防毒面具）作用：是一种保护人体呼吸器官不受外界有毒气体伤害的专用呼吸装置，将火场空气中的有毒成份过滤掉，使之变为较为清洁的空气，供逃生者呼吸用。

使用方法1、当发生火灾时，立即撕开真空包装袋，取出头罩；2、沿着提醒带绳拔掉前后两个红色的密封塞；3、将头罩戴进头部，向下拉至颈部, 滤毒罐应置于鼻子的前面；4、不必惊慌、保持冷静，迅速逃离火场。

日常检查要点：a、真空密封包装完好，无破损；撕破真空包装袋，视为呼吸器已失效不能再使用；b、产品有效期：（3-5）年，以产品说明为准；小秘籍—身边的防烟防毒面具穿过浓烟逃生时，要弯腰匍匐前进，并用湿毛巾捂住口鼻。

a、浸湿的毛巾或衣服；b、随身携带的一次性湿巾（多张叠加使用，效果更好）；二、灭火器ABC干粉灭火器灭火器箱ABC干粉灭火器适用火灾：可以扑灭A类、B类、C类火灾及电器火灾A 类火灾：指含碳固体可燃物，如木材、棉、毛、麻、纸张等燃烧的火灾；B 类火灾：指液体类，如汽油、煤油、甲醇、乙醚、丙酮等燃烧的火灾；C 类火灾：指可燃气体，如煤气、天然气、甲烷、乙炔、氢气等燃烧的火灾；日常检查重点：1、灭火器筒体无可见封尘、无锈蚀、变形；2、灭火器的橡胶皮管无变形、老化、断裂的；3、喷嘴无变形、破损、开裂等；4、灭火器的压把、阀体等金属件无严重变形、锈蚀；5、压力指针是否处于绿色区域；压力表指针指示在红色区域内，应立即补充灭火剂；6、灭火器使用期限：生产日期起计（三至五年）后必须更换灭火剂；充灭火剂维修后有效期为一年；7、灭火器保险插销完好；8、维护小秘籍：a、定期翻转灭火器，防止灭火剂结块；b、定期转动灭火器皮管，调换弯曲位置，延长皮管老化开裂时间；图示使用方法口诀：背向顺风，一拔、二压、三对准；三、消火栓消火栓箱作用：是控制可燃物、隔绝助燃物、消除着火源。

湿、干式自动喷水灭火系统消防设施操作图解Peter 发表日期：2013-09-24 17:53:20 浏览次数：2422本文对湿式、干式自动喷水灭火系统消防设施操作做了详细的图解，供行业内朋友们参考。

一、湿式自动喷水灭火系统1.系统用途用于环境温度不低于4℃，且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。

2.系统结构湿式系统结构示意图由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。

3.工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。

这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。

系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。

4.系统工作流程图湿式灭火系统动作流程图5.系统各部件构成及用途5.1湿式报警阀湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。

它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流。

湿式报警阀阀工作原理如图下图所示。

湿式报警阀组工作原理如图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约15％，故可有效地防止因水压波动打开阀瓣而形成误报警。

当发生火灾使喷头动作喷水而造成系统侧水压下降，而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火。

5.2延迟器延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。
