(仅供参考)实操-图解119

手动火灾报警按钮
日常护理：可用吹风机吹扫或用不太湿的布轻轻擦 拭手动火灾报警按钮表面。
消防栓
室内消火栓
室外消火栓
室内消火栓
地上式消火栓
地下式消火栓
室内消防栓
室内消火栓：室内小火山是指设置在建筑物内消防给 水管网上的一种给予设施。
室内消火栓的组成：水袋、水枪、消火栓按钮。
室内消火栓的使用流程： 1、发生火灾时，应迅速打开消火栓箱门，紧急时可将
室外消防栓
室外消火栓：室外消火栓是指设置在市政给水管网和建筑物外消防 给水管网上的一种给水设施。
组成部分：室外消火栓由本体、阀座、阀瓣、排水阀、阀杆和接口 等部件组成。
室外消火栓的使用流程：
1、将消防水带铺开。 2、将水枪与水带快速连接。 3、连接水带与室外消火栓。 4、连接完毕后，用室外消火栓专用扳手逆时针旋
末端试水装置的组成：由压力表、控制阀、试水接头 等管道附件组成。
末端试水装置的测试方法：开启末端试水装置，出水 压力不低于0.05MPa。水 流指示器、报警阀、压力 开关应动作。开始湿式系 统的末端试水装置后5min 内，自动启动消防水泵。
第？考场
防火阀由阀体、叶片、执行机构和感温器等部件组成。
防火阀
转，把螺杆旋到最大位置，打开消火栓。
5、室外消火栓使用完毕后，需打开水阀，将消火 栓内的积水排出，以免结冰将消火栓损坏。
一、喷头的分类
第？考场 喷头知识
第一种：闭式洒水喷头
第二种：开式洒水喷头
简单区别方式：1、闭式洒水喷头有颜色，开式洒水喷头没颜色 2、闭式洒水喷头两边不是想通的，开式洒水喷头可以两头想通
洁净气体灭火器：目前典型的洁净气体灭火器有六氟丙烷 灭火器。该灭火器充装的是六氟丙烷灭 火剂，主要以物理方式灭火，同时伴有 化学反应，灭火效能较高。 六氟丙烷灭火器可用于扑救可燃固体的 表面火灾、可溶固体火灾、可燃液体及 灭火前能切断气源的可燃气体火灾。
手提式灭火器使用方法
一摇
二拔
三喷
推车式灭火器使用方法
办公楼、仓库、车库、工厂、船舶、地下工程等场所。
2.系统结构
4.系统工作流程图
保护区域内发生火灾时，温度升高 使闭式喷头玻璃球炸裂而使喷头开 启喷水。这时湿式报警阀系统侧压 力降低，供水压力大于系统侧压力 （产生压差），使阀瓣打开（湿式 报警阀开启），其中一路压力水流 向洒水喷头，对保护区洒水灭火， 同时水流指示器报告起火区域；另 一路压力水通过延迟器流向水力警 铃，发出持续铃声报警，报警阀组 或稳压泵的压力开关输出启动供水 泵信号，完成系统启动。系统启动 后，由供水泵向开放的喷头供水， 开放喷头按不低于设计规定的喷水 强度均匀喷水，实施灭火。
3.2 电气手动控制 报警灭火控制器上控制方式选择建拨到“手动”位置时，灭火系统处于手动控制状态。当 防护区发生火情，可按下手动控制盒或控制器上启动按钮即可按规定程序启动灭火系统释 放灭火剂，实施灭火。在自动控制状态，仍可实现电气手动控制。
3.3 机械应急操作 当防护区发生火情，而控制器不能发出灭火指令时。应通知有关人员撤离现场，关闭联动 设备，然后拔出相应电磁瓶头阀上的安全插销，操作手柄即可打开电磁阀，释放启动气体。 启动气体打开选择阀、瓶头阀、释放灭火剂，实施灭火。
2.系统结构
3.工作原理
保护区域出现火警时，探测 系统首发动作，打开预作用雨淋 阀以及系统中用于排气的电磁阀 （出口接排气阀），此时系统开 始充水并排气，从而转变为湿式 系统，如果水势继续发展，闭式 喷头开启喷水，进行灭火。这样 就克服了雨淋系统会因探测系统 误动作而导致误喷的缺陷。如果 系统中任一喷头玻璃球意外破碎， 则会从该喷头处喷出气体，导致 系统中 气压迅速下降，降低监 控开关动作，发出报警信号，提 醒值班人员出现异常情况，但预 作用雨淋阀没有动作，所以系统 不会喷水，从而克服了湿式系统 会因喷头误动作所引起误喷造成 水渍的缺陷。
3.4 紧急停止操作 当火灾警报已发出，在延时时间内却发现有异常情况，不需启动灭火系统进行灭火时，可 按下手动控制盒或控制器上的紧急停止按钮，即可阻止控制器灭火指令的发出。
为水基型灭火器、干粉灭火器、二氧化碳灭火器、洁净气体灭火器，水型和泡沫灭火器合 并称为水基型灭火器。
手提式灭火器分类
水基型灭火器
干粉型灭火器
二氧化碳灭火器
洁净气体灭火器
推车式灭火器分类
水基型灭火器
干粉型灭火器
二氧化碳灭火器
洁净气体灭火器
灭火器
水基型灭火器：清水灭火器通过冷却作用灭火，主要用于扑救 固体火灾即A类火灾，如木材、纸张、棉麻、 织物等的初期火灾。采用细水雾喷头的清水 灭火器也可用于扑灭可燃固体的初期火灾。 泡沫灭火器主要用于扑救B类火灾，如汽油、 煤油、柴油、苯、甲苯、二甲苯、植物油、 动物油脂等的初起火灾；也可用于固体A类 火灾，如木材、竹器、纸张、棉麻、织物等 的初期火灾。
防火卷帘： 一步降：设在自动扶梯四周、中庭与房间、走道灯开口部位等。 二步降：设在疏散走道和消防电梯前室。
第？考场
声光报警器
输出模块
火灾报警器
启动按钮
手动火灾报警按钮分为两种：
1、玻璃破碎按钮（一次性的） 使用方法：击碎玻璃触发报警
2、可复位报警按钮 使用方法：推动报警按钮的玻璃触发报警，火警
解除后可用专业工具进行复位。
干粉灭火器：干粉灭火器有两种类型，一种是碳酸氢钠干 粉灭火器，又叫BC类干粉灭火器，用于灭 液体、气体火灾。 一种是磷酸铵盐干粉灭火器，又叫ABC类干 粉灭火器，可灭固体、液体、气体火灾，应 用范围较广。
灭火器
二氧化碳灭火器：灭火器充装的是二氧化碳灭火剂。二氧化 碳灭火剂平时以液体形态储存于灭火器中 其主要依靠窒息作用和部分冷却作用灭火。
干式报警阀工作原理
伺应状态
工作状态
四、预作用自动喷水灭火系统 1.系统用途
预作用系统克服了湿式和干式两种系统的缺点，兼容了两者的优点，具有报警早，喷 水快，功能全和适用范围广且能在喷头动作前发出火警警报。 具有下列条件之一的场所应采用预作用系统。
a.系统处于准工作状态时，严禁管道漏水； b.严禁系统误喷； c.替代干式系统。

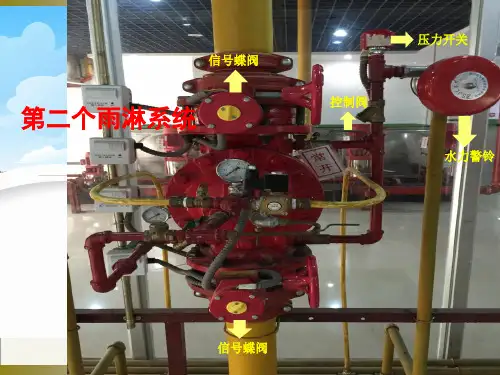

信号蝶阀
第二个雨淋系统
压力开关
控制阀
水力警铃
信号蝶阀
第三个干式系统
控制阀
信号蝶阀
干式报警阀
信号蝶阀
第四个湿式系统
信号蝶阀
湿式报警阀
信号蝶阀
水力警铃 控制阀 延迟器
第五个喷淋水泵结合器
末端试水装置
末端试水装置的作用：可检查水流指示器、报警阀、 压力开关、水力警铃的动作 是否正常，配水管道是否通 畅，以及最不利点处的喷头 工作压力等。
阀
叶片
体
注意它的手柄是短的
排烟防火阀一般安装在机械排烟系统的管道上，平时呈开启状态，发生火灾时开启排烟，
当排烟管道内烟气温度达到280度时关闭，并在一定时间内满足漏烟量和耐火完整性要求，
起隔烟阻火作用。
应急照明灯的自检：
1、拔下电源，应急照明灯处于亮的状态 就是好的。
2、插上电源，长按实验开关，灯亮起就 是正常状态。
执行机构
叶片
阀体
注意它的手柄是细的
防火阀装在通风、空调系统的送、回风管路上，平时呈开启状态，火灾时管道内气体温
度达到70度时，易熔片熔断，阀门在扭簧力作用下自动关闭，在一定时间内能满足耐火稳
定性和耐火完整性，起隔烟阻火作用的阀门。
排烟防火阀由阀体、叶片、执行机构和感温器等部件组成。
排烟防火阀 执行机构
伺应状态
工作状态
5.系统各部件构成及用途
二、干式自动喷水灭火系统
1.系统用 途用于环境温度低于4℃，或高于70℃的场所。如北方地区、冷库、蒸汽机房等
2.系统结构
3.工作原理
保护区域内发生火灾时，温度升高使闭式喷头玻璃 球炸裂而使喷头开启释放压力气体。这时干式报警阀系 统侧压力降低，供水压力大于系统侧压力（产生压差）， 使阀瓣打开（干式报警阀开启），其中一路压力水流向 洒水喷头，对保护区洒水灭火，水流指示器报告起火区 域，另一路压力水通过延迟器流向水力警铃，发出持续 铃声报警，报警阀组或稳压泵的压力开关输出启动供水 泵信号，完成系统启动。系统启动后，由供水泵向开放 的喷头供水，开放喷头按不低于设计规定的喷水强度均 匀喷水，实施灭火。
二、喷头的不同型号
喷头知识
二、喷头的不同型号
喷头知识
喷头知识
三、喷头公称动作温度和颜色标志
ቤተ መጻሕፍቲ ባይዱ紫红182度
绿色93度
红色68度
橙色57度
黄色79度
第？考场
一、灭火器的组成
灭火器
灭火器是由筒体、器头、喷嘴等部件组成，
借由驱动压力可将所充装的灭火剂喷出，达到
灭火的目的。
筒体
二、灭火器分类 根据操作方式方法不同分为手提式灭火器和推车式灭火器。灭火器按充装的灭火剂分
应急照明灯的清洁维护： 应定期进行外观清扫、检查，对于外观破
损的应及时更换。清洁灯具时，采用柔软布 料、汽油等易挥发物擦拭灯具表面。
应急照明灯
疏散指示标志
钢质双开常闭式电磁防火门
闭门器 电磁
识别火源：明火焰（如火柴火焰、火机火焰、蜡烛火焰等） 高温物体（燃烧的烟头、 电火花（静电火花、电器产生的火花等）
玻璃门击碎。 2、按下箱内控制按钮，启动消防水泵。 3、取出水枪，拉出水袋、同时把水袋接口一端与消火
栓接口连接，另一端与水枪连接。 4、在地面上拉直水袋，把室内栓手轮顺开启方向旋转
同时双手紧握水枪，喷水灭火。 5、灭火完毕后，关闭室内栓及所有阀门，将水袋冲洗
干净，置于阴凉干燥处晾干后，按原水袋安置方式 置于栓箱内。将已破碎的控制按钮玻璃清理干净， 换上同等规格的玻璃片。检查消火栓内所有配置的 消防器材是否齐全，完好，如有损坏及时修复配齐。
