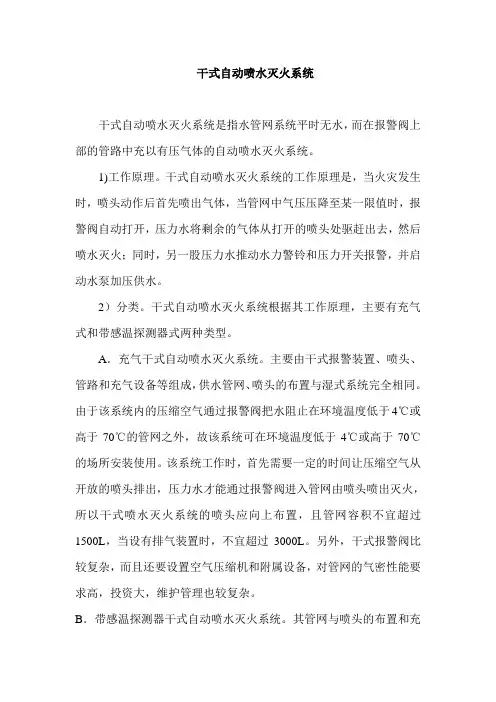

干式自动喷水灭火系统
干式自动喷水灭火系统是指水管网系统平时无水，而在报警阀上部的管路中充以有压气体的自动喷水灭火系统。
1)工作原理。
干式自动喷水灭火系统的工作原理是，当火灾发生时，喷头动作后首先喷出气体，当管网中气压压降至某一限值时，报警阀自动打开，压力水将剩余的气体从打开的喷头处驱赶出去，然后喷水灭火；同时，另一股压力水推动水力警铃和压力开关报警，并启动水泵加压供水。
2）分类。
干式自动喷水灭火系统根据其工作原理，主要有充气式和带感温探测器式两种类型。
A．充气干式自动喷水灭火系统。
主要由干式报警装置、喷头、管路和充气设备等组成，供水管网、喷头的布置与湿式系统完全相同。
由于该系统内的压缩空气通过报警阀把水阻止在环境温度低于4℃或高于70℃的管网之外，故该系统可在环境温度低于4℃或高于70℃的场所安装使用。
该系统工作时，首先需要一定的时间让压缩空气从开放的喷头排出，压力水才能通过报警阀进入管网由喷头喷出灭火，所以干式喷水灭火系统的喷头应向上布置，且管网容积不宜超过1500L，当设有排气装置时，不宜超过3000L。
另外，干式报警阀比较复杂，而且还要设置空气压缩机和附属设备，对管网的气密性能要求高，投资大，维护管理也较复杂。
B．带感温探测器干式自动喷水灭火系统。
其管网与喷头的布置和充
气干式自动喷水灭火系统基本相同。
不同的是它的喷头是开式的。
其控制方法有利用喷头控制阀来控制部分管网和在每组干支管上附设感温探测器来控制进水阀门两种方法。
湿、干式自动喷水灭火系统消防设施操作图解本文对湿式、干式自动喷水灭火系统消防设施操作做了详细的图解,供行业内朋友们参考。
一、湿式自动喷水灭火系统1、系统用途用于环境温度不低于4℃,且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。
2、系统结构湿式系统结构示意图由闭式洒水喷头、水流指示器、湿式报警阀组以及管道与供水设施等组成,准工作状态时管道内充满用于启动系统的有压水的闭式系统。
3、工作原理保护区域内发生火灾时,温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。
这时湿式报警阀系统侧压力降低,供水压力大于系统侧压力(产生压差),使阀瓣打开(湿式报警阀开启),其中一路压力水流向洒水喷头,对保护区洒水灭火,同时水流指示器报告起火区域;另一路压力水通过延迟器流向水力警铃,发出持续铃声报警,报警阀组或稳压泵的压力开关输出启动供水泵信号,完成系统启动。
系统启动后,由供水泵向开放的喷头供水,开放喷头按不低于设计规定的喷水强度均匀喷水,实施灭火。
4、系统工作流程图湿式灭火系统动作流程图5、系统各部件构成及用途5、1湿式报警阀湿式报警阀就是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。
它在系统中的作用为:接通或关断报警水流,喷头动作后报警水流将驱动水力警铃与压力开关报警;防止水倒流。
湿式报警阀阀工作原理如图下图所示。
湿式报警阀组工作原理如图所示,在伺应状态下,由于旁路管与补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压,同时在结构上阀瓣上承压面比下承压面面积大约15％,故可有效地防止因水压波动打开阀瓣而形成误报警。
当发生火灾使喷头动作喷水而造成系统侧水压下降,而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡,这个压力差就将阀瓣打开并向已开启的喷头连续供水,实施灭火。
5、2延迟器延迟器就是容积式部件,它可以消除自动喷水灭火系统因水源压力波动与水流冲击造成误报警。

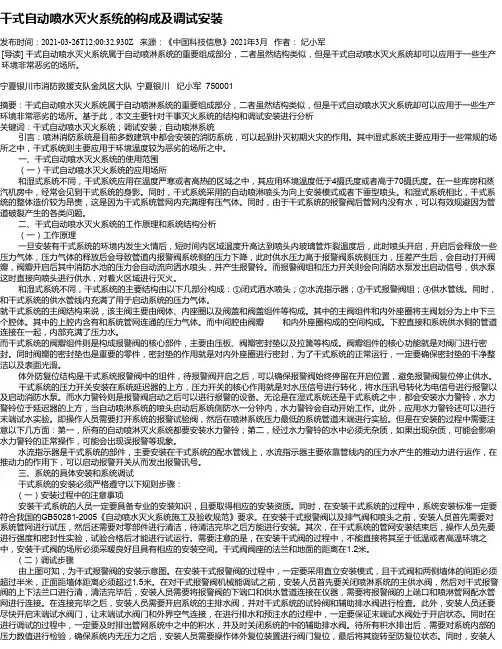

干式自动喷水灭火系统的构成及调试安装发布时间：2021-03-26T12:00:32.930Z 来源：《中国科技信息》2021年3月作者：纪小军[导读] 干式自动喷水灭火系统属于自动喷淋系统的重要组成部分，二者虽然结构类似，但是干式自动喷水灭火系统却可以应用于一些生产环境非常恶劣的场所。
宁夏银川市消防救援支队金凤区大队宁夏银川纪小军 750001摘要：干式自动喷水灭火系统属于自动喷淋系统的重要组成部分，二者虽然结构类似，但是干式自动喷水灭火系统却可以应用于一些生产环境非常恶劣的场所。
基于此，本文主要针对干事灭火系统的结构和调试安装进行分析关键词：干式自动喷水灭火系统；调试安装；自动喷淋系统引言：喷淋消防系统是目前多数建筑中都会安装的消防系统，可以起到扑灭初期火灾的作用。
其中湿式系统主要应用于一些常规的场所之中，干式系统则主要应用于环境温度较为恶劣的场所之中。
一、干式自动喷水灭火系统的使用范围（一）干式自动喷水灭火系统的应用场所和湿式系统不同，干式系统应用在温度严寒或者高热的区域之中，其应用环境温度低于4摄氏度或者高于70摄氏度。
在一些库房和蒸汽机房中，经常会见到干式系统的身影。
同时，干式系统采用的自动喷淋喷头为向上安装模式或者下垂型喷头。
和湿式系统相比，干式系统的整体造价较为昂贵，这是因为干式系统管网内充满理有压气体。
同时，由于干式系统的报警阀后管网内没有水，可以有效规避因为管道破裂产生的各类问题。
二、干式自动喷水灭火系统的工作原理和系统结构分析（一）工作原理一旦安装有干式系统的环境内发生火情后，短时间内区域温度升高达到喷头内玻璃管炸裂温度后，此时喷头开启，开启后会释放一些压力气体，压力气体的释放后会导致管道内报警阀系统侧的压力下降，此时供水压力高于报警阀系统侧压力，压差产生后，会自动打开阀瓣，阀瓣开启后其中消防水池的压力会自动流向洒水喷头，并产生报警铃。
而报警阀组和压力开关则会向消防水泵发出启动信号，供水泵这时直接向喷头进行供水，对着火区域进行灭火。

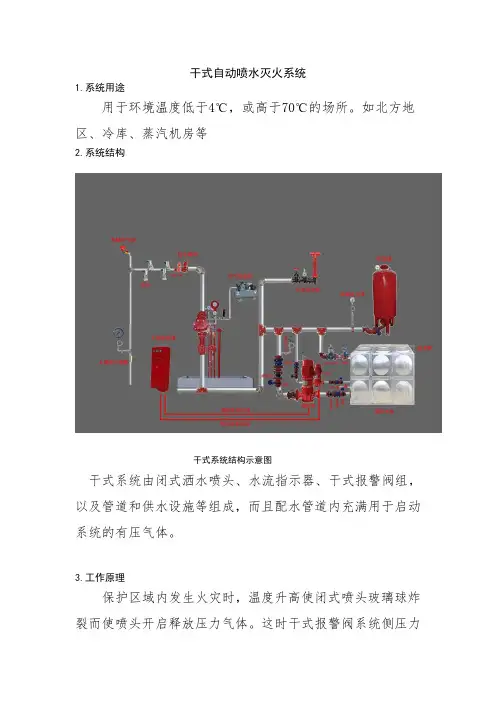

干式自动喷水灭火系统1.系统用途用于环境温度低于4℃，或高于70℃的场所。
如北方地区、冷库、蒸汽机房等2.系统结构干式系统结构示意图干式系统由闭式洒水喷头、水流指示器、干式报警阀组，以及管道和供水设施等组成，而且配水管道内充满用于启动系统的有压气体。
3.工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启释放压力气体。
这时干式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（干式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，水流指示器报告起火区域，另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。
系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。
5.系统各部件构成及用途5.1 干式报警阀5.1.1 干式报警阀结构及安装示意图如下图所示5.5.1.2 干式报警阀工作原理：伺应状态工作状态无加速器的干式报警阀工作原理5.1.3主阀结构图2－8 主阀结构示意图主阀由阀体、内座圈、外座圈、阀瓣组件、阀盖等零部件组成（见图2-8）。
阀瓣组件和内外座圈将主阀分为三个部分，即上腔、中间腔和下腔。
上腔为关闭的阀瓣以上部分的阀腔，与系统管网相连，充有压力气体；中间腔为关闭的阀瓣与内、外座圈围成的环状空间，因阀瓣同时封闭外座圈和内座圈，所以中间腔既不与上腔相通，又不与下腔相通，而通过孔道与大气相通；下腔为关闭的阀瓣以下部分的阀腔，与供水侧管道相连，充有压力水。
阀瓣关闭时，下腔压力水对阀瓣的作用面积小于上腔压力气体对阀瓣的作用面积，这二者的比即为差动比。
本厂生产的干式阀差动比约为1:5。
即可认为，只需供水压1/4的充气压，便能克服水压产生的推力，将阀瓣封闭。
根据差动比，对照不同的供水压力，下表给出合适的充气压力。
5.1.3.1 阀瓣组件阀瓣组件是干式报警阀主阀的重要部件，由阀瓣体、阀瓣密封垫、压板、扣爪、拉簧等零件组成，如图2－7所示，起着密封阀门的作用。
