苏一光全站仪操作详细步骤(全站仪部分讲义)苏一光全站仪操作细部步骤一、距离测量步骤1:将全站仪架设于测站点已知点O上、对中、调平全站仪。
步骤2:将棱镜架设到待测点A,调平,反光棱镜朝向全站仪。
步骤3:打开仪器,出现画面步骤4:用全站仪对准反光棱镜十字丝中心,按DIST键。
二、坐标测量每个小组选取两个已知点0点和A点,一个待测点B点,并做好标记。
设0点的坐标为(0,0),A点的坐标(10,0),测量待测点B的坐标。
步骤1:将全站仪架设于测站点O点上,对中整平。
将对中杆棱镜架设后视点A上,将反光棱镜朝向全站仪。
步骤2:打开全站仪电源,按CORD键进入坐标测量,出现如下画面再按F4切换键,步骤三:按F3键,切换到以下画面步骤四:按F1键,出现如下画面步骤六:点F3切换到字母键,点名设置为O。
输入O点坐标(0,0),步骤五:点F3切换到字母键,点名设置为O。
输入O点坐标(0,0),完成后按ENT键结束。
步骤六:按F2键进入如下界面步骤七:按F1输入后视点,出现如下画面,输入后视点坐标,按ENT键结束。
步骤八:按ENT键保存步骤九:按ENT键保存后出现如下画面,对准反光棱镜,按ENT 键,坐标系建立。
步骤10:将反光棱镜移至B点,对中调平,反光棱镜朝向全站仪。
将照准部对准反光棱镜中心,出现如下画面,B点坐标(3.87,0.192)三、坐标放样(应该说明任务才对)步骤1:按MENU菜单键,出现如下画面步骤2:按▼向下键,选中放样,然后按ENT键,出现如下画面步骤3:先设置测站点O(仪器架设点)的坐标。
将(0,0)一次输入,高程Z 略过。
N与E坐标输入之间切换按F4确认键,输入完毕后点ENT键结束后视点坐标输入。
步骤4:选择设置后视点,按ENT键进入。
如测站点坐标输入一样,一次输入后视点坐标,出现如下画面,完成输入后按ENT结束。
步骤5:将对中杆放置于后视点(0,10),气泡居中调平,全站仪照准部对准反光棱镜中心后按ENT键,此时,坐标系建立。
苏一光全站仪操作细部步骤一、距离测量步骤1:将全站仪架设于测站点已知点O上、对中、调平全站仪。
步骤2:将棱镜架设到待测点A,调平,反光棱镜朝向全站仪。
步骤3:打开仪器,出现画面步骤4:用全站仪对准反光棱镜十字丝中心,按DIST键。
二、坐标测量每个小组选取两个已知点0点和A点,一个待测点B点,并做好标记。
设0点的坐标为(0,0),A点的坐标(10,0),测量待测点B 的坐标。
步骤1:将全站仪架设于测站点O点上,对中整平。
将对中杆棱镜架设后视点A上,将反光棱镜朝向全站仪。
步骤2:打开全站仪电源,按CORD键进入坐标测量,出现如下画面再按F4切换键,步骤三:按F3键,切换到以下画面步骤四:按F1键,出现如下画面步骤六:点F3切换到字母键,点名设置为O。
输入O点坐标(0,0),步骤五:点F3切换到字母键,点名设置为O。
输入O点坐标(0,0),完成后按ENT键结束。
步骤六:按F2键进入如下界面步骤七:按F1输入后视点,出现如下画面,输入后视点坐标,按ENT 键结束。
步骤八:按ENT键保存步骤九:按ENT键保存后出现如下画面,对准反光棱镜,按ENT键,坐标系建立。
步骤10:将反光棱镜移至B点,对中调平,反光棱镜朝向全站仪。
将照准部对准反光棱镜中心,出现如下画面,B点坐标(3.87,0.192)三、坐标放样(应该说明任务才对)步骤1:按MENU菜单键,出现如下画面步骤2:按▼向下键,选中放样,然后按ENT键,出现如下画面步骤3:先设置测站点O(仪器架设点)的坐标。
将(0,0)一次输入,高程Z 略过。
N与E坐标输入之间切换按F4确认键,输入完毕后点ENT键结束后视点坐标输入。
步骤4:选择设置后视点,按ENT键进入。
如测站点坐标输入一样,一次输入后视点坐标,出现如下画面,完成输入后按ENT结束。
步骤5:将对中杆放置于后视点(0,10),气泡居中调平,全站仪照准部对准反光棱镜中心后按ENT键,此时,坐标系建立。
选中放样,按ENT键出现如下画面步骤6:依次输入放样点坐标(10,10),然后按ENT键结束放样点坐标输入,出现画面,选择测距后出现如下画面按F1距离键,出现如下画面步骤7:松开水平制动螺旋,,转动照准部,将dHR调为0.00.00,这时,待测点就在视准轴上。

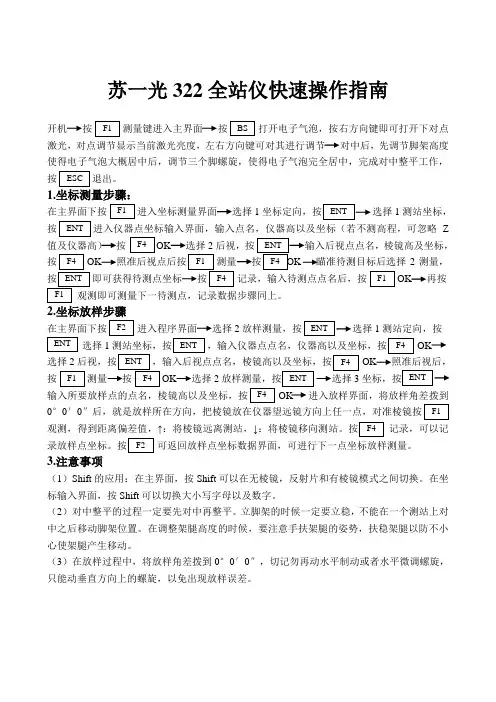

苏一光322全站仪快速操作指南 开机 按 测量键进入主界面 按 打开电子气泡,按右方向键即可打开下对点激光,对点调节显示当前激光亮度,左右方向键可对其进行调节 对中后,先调节脚架高度使得电子气泡大概居中后,调节三个脚螺旋,使得电子气泡完全居中,完成对中整平工作,按 退出。
1.坐标测量步骤:在主界面下按 进入坐标测量界面 选择1坐标定向,按 选择1测站坐标,按 进入仪器点坐标输入界面,输入点名,仪器高以及坐标(若不测高程,可忽略Z 值及仪器高) 按 OK 选择2后视,按 输入后视点点名,棱镜高及坐标,按 OK 照准后视点后按 测量 按 OK 瞄准待测目标后选择2测量,按 即可获得待测点坐标 按 记录,输入待测点点名后,按 OK 再按观测即可测量下一待测点,记录数据步骤同上。
2.坐标放样步骤在主界面下按 进入程序界面 选择2放样测量,按 选择1测站定向,按 选择1测站坐标,按 ,输入仪器点点名,仪器高以及坐标,按 OK 选择2后视,按 ,输入后视点点名,棱镜高以及坐标,按 OK 照准后视后,按 测量 按 OK 选择2放样测量,按 选择3坐标,按 输入所要放样点的点名,棱镜高以及坐标,按 OK 进入放样界面,将放样角差拨到0°0′0″后,就是放样所在方向,把棱镜放在仪器望远镜方向上任一点,对准棱镜按 观测,得到距离偏差值,↑:将棱镜远离测站,↓:将棱镜移向测站。
按 记录,可以记录放样点坐标。
按 可返回放样点坐标数据界面,可进行下一点坐标放样测量。
3.注意事项(1)Shift 的应用:在主界面,按Shift 可以在无棱镜,反射片和有棱镜模式之间切换。
在坐标输入界面,按Shift 可以切换大小写字母以及数字。
(2)对中整平的过程一定要先对中再整平。
立脚架的时候一定要立稳,不能在一个测站上对中之后移动脚架位置。
在调整架腿高度的时候,要注意手扶架腿的姿势,扶稳架腿以防不小心使架腿产生移动。
(3)在放样过程中,将放样角差拨到0°0′0″,切记勿再动水平制动或者水平微调螺旋,只能动垂直方向上的螺旋,以免出现放样误差。
★★★内部资料苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪,内置大容量内存和各种应用测量程序。
测角部分采用光栅增量式数字角度测量系统,测距部分采用相位式距离测量系统;使用微型计算机技术进行测量、计算、显示、存储等多项功能;可同时显示水平角、垂直角、斜距或平距、高差等测量结果,可以进行角度、坡度等多种模式的测量。
RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量,用于铁路、公路、桥梁、水利、矿山等方面的工程测量,也可用于建筑、大型设备的安装,应用于地籍测量、地形测量和多种工程测量。
一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式,按键方便、快捷,易学易用。
⏹全面参数设置多达12项参数的设置功能,可满足于各种专业测量和工程测量。
⏹内存文件化管理采用了具体内存的程序模块,仅存放坐标数据可达8000点以上,可方便进行内存管理。
⏹多样化数据采集能自动记录坐标数据和测量数据,可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线,可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小,使得测量更加方便⏹温度设定范围 -40℃~ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正 -99.9mm ~ +99.9mm⏹角度测量读数系统光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远:40 mm,测距:45 mm分辨率 4″陕西华茂监理公司第十八项目部苏一光全站仪培训资料马玉宝编写视场角 1°30′最短视距 1.7m角度测量测角方式光电增量式光栅盘直径(水平、竖直) 79 mm最小显示读数 1″/5″可选探测方式水平角:双竖直角:单精度 RTS6322″级RTS635 5″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大:+/-.999m最小:1mm精度 RTS632/635 (3 mm+2ppm·D)测量时间 RTS632/635 精测单次1.8 秒,跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″/ 2 mm圆水准器 8′/ 2 mm竖盘补偿器系统液体电容式,可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围 0.5 m~∝视场角 5°显示屏类型 LCD,四行,图形式12数据传输接口 RS -232C 机载电池电源 可充电镍-氢电池 电压 直流7.2V连续工作时间 连续测距/ 角度测量 约4 小时角度测量 约12小时使用环境棗工作环境温度 - 20°~+45℃ 尺寸及重量外形尺寸 160 × 155 × 360 mm 重量 5.5kg第二节 仪器外观各部件名称一、部件名称陕西华茂监理公司第十八项目部苏一光全站仪培训资料 马玉宝编写3二、屏幕显示 1. 屏幕显示符号说明 符号 名 称符号名 称VZ 天顶距 PT# 点号VH 高度角 ST/BS/SS 测站/ 后视/ 碎部点标识 V% 坡度 Ins.Hi(I.HT) 仪器高 HR/HL 水平角(顺时针增/ 逆时针增) Ref.Hr(R.HT) 棱镜高 SD/HD/VD 斜距/ 平距/ 高差 ID 编码登记号 N 北向坐标 PCODE 编码E 东向坐标 P1/P2/P3 第一/ 二/ 三页 Z 高程2. 测量模式显示示例显示屏采用点阵图形式液晶显示(LCD),可显示4 行汉字,每行8 个汉字。
苏州一光RTS238(538)全站仪操作规范1. 引言该操作规范旨在为使用苏州一光RTS238(538)全站仪的人员提供清晰的指导,并确保操作的准确性和安全性。
2. 准备工作在使用苏州一光RTS238(538)全站仪之前,请确保完成以下准备工作:- 确认设备已经充电,并具备足够的电量供使用。
- 验证设备的固件版本,并及时进行更新。
- 准备好必要的测量工具和配件,如三脚架、反光板等。
3. 操作步骤3.1 打开设备按下苏州一光RTS238(538)全站仪的电源按钮,等待设备开机完成。
3.2 校准设备在使用全站仪之前,需要进行校准以确保测量结果的准确性。
按照设备说明书中的指引,进行校准操作。
3.3 设置测量参数根据实际需求,设置全站仪的测量参数,如水平角度、垂直角度、测距方式等。
确保参数设置正确并符合实际测量要求。
3.4 进行测量使用全站仪进行测量时,需保持设备的稳定,并准确对准目标。
确保目标在设备的测量范围内,并按照设备说明书中的操作方法进行测量。
3.5 存储和导出数据测量完成后,将测量数据存储在设备内部存储器或外部存储介质中。
如有需要,可导出数据到计算机或其他设备进行后续处理。
3.6 关闭设备使用完毕后,按下苏州一光RTS238(538)全站仪的电源按钮,将设备关机。
4. 安全注意事项在操作苏州一光RTS238(538)全站仪时,请务必注意以下事项:- 使用全站仪时,请保持设备远离高温、湿度和静电等有害环境。
- 操作时,请注意设备周围的安全,避免碰撞、摔落或触电等事故发生。
- 使用全站仪时,请遵循相关的安全操作规程,并使用个人防护装备(如手套、护目镜等)。
5. 故障排除在使用苏州一光RTS238(538)全站仪过程中遇到问题时,请参考设备说明书中的故障排除部分,或联系售后服务进行技术支持和解决故障。
6. 结论苏州一光RTS238(538)全站仪操作规范旨在为用户提供全站仪的正确操作指南,以确保测量的准确性和安全性。
苏一光全站仪一、全站仪的角度测量1、角度测量对中、整平→开机→转动望远镜初始化→盘左照准目标A 制动F4(P1)→F4(P2)→F4(P3) F2(左右)HL→HRF3(设角)→ F1(输入)→0度0分30秒→F4(确认)记录VZ、HR数据A1、A2照准下个目标B 制动记录数据B1、B2盘右照准目标B 制动记录数据B3、B4照准目标A 制动记录数据 A3、A4结束一个测回2、角度计算2.1水平角计算测回法A左=B2-A2 A右=B4-A4 A的水平角=1/2(A左+A右)每个测站需多个测回然后取平均值测回差不大于24秒2.2竖直角计算A左=90°-A1 A右=A3-270° A的竖直角=1/2(A左+A右)B左=90°-B1 B右=B3-270° B的竖直角=1/2(B左+B右)二、全站仪坐标测量1、对中整平2、观测开机-初始化-按EMD→F1(测距)→F1(粗测)→F4(确定)F2(棱镜)→F1(输入)(如-30)→F4(确定)F3(大气)→F1(输入)(20度,760毫米水银柱)→F4(确定)按MENU→F2(数据采集)→F1(输入文件名)→F4(确定)→F3(是) F1(测站设置)→F4(N E Z )→F1(输入)(500,500,75)→F4(确定)→F1(输入点号)(如S13)→F4(确定)向下选择Ins.Hi=1.538→F4(确定)→F3(记录)F2(后视设置)→F1(输入)(后视点,如M03)→F4(确定)向下选择(镜高)(如0.15米)→F4(确认)F2(后视)→F3(NE)→F1(输入)(如504.421,501.792)→F4(确认)→F3(是)→F3(测量)(照准后)→F1(VH)F3(碎部)→F3(测量)(照准后)→F3(NEZ)按esc退至NEZ界面(可用DISP健切换HR SR VZ等界面)F1(测距) F2(保存)3、坐标内业计算坐标计算分正算和反算两类坐标增量地面上两点的直角坐标值之差称为坐标增量3.1坐标正算有一个已知点的坐标及该点至未知点的距离和坐标方位角,计算未如图,已知A 点坐标为A (xa ,ya ),测出A 点至B 点的坐标方位角ɑAB 和水平距离DAB ,求B 点的坐标(xb ,yb )。

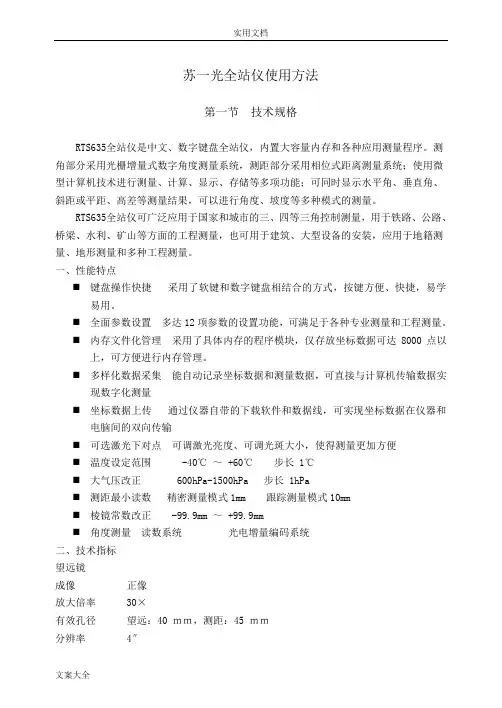

实用文档苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪,内置大容量内存和各种应用测量程序。
测角部分采用光栅增量式数字角度测量系统,测距部分采用相位式距离测量系统;使用微型计算机技术进行测量、计算、显示、存储等多项功能;可同时显示水平角、垂直角、斜距或平距、高差等测量结果,可以进行角度、坡度等多种模式的测量。
RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量,用于铁路、公路、桥梁、水利、矿山等方面的工程测量,也可用于建筑、大型设备的安装,应用于地籍测量、地形测量和多种工程测量。
一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式,按键方便、快捷,易学易用。
⏹全面参数设置多达12项参数的设置功能,可满足于各种专业测量和工程测量。
⏹内存文件化管理采用了具体内存的程序模块,仅存放坐标数据可达8000点以上,可方便进行内存管理。
⏹多样化数据采集能自动记录坐标数据和测量数据,可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线,可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小,使得测量更加方便⏹温度设定范围 -40℃~ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正 -99.9mm ~ +99.9mm⏹角度测量读数系统光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远:40 mm,测距:45 mm分辨率 4″视场角 1°30′最短视距 1.7m角度测量测角方式光电增量式光栅盘直径(水平、竖直) 79 mm最小显示读数 1″/5″可选探测方式水平角:双竖直角:单精度 RTS632 2″级RTS635 5″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大:+/-999999.999m 最小:1mm精度 RTS632/635 ±(3 mm+2ppm·D)测量时间 RTS632/635 精测单次1.8 秒,跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″/ 2 mm圆水准器 8′/ 2 mm竖盘补偿器系统液体电容式,可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围 0.5 m~∝视场角 5°显示屏类型 LCD,四行,图形式数据传输接口 RS-232C机载电池电源可充电镍-氢电池电压直流7.2V连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境棗工作环境温度- 20°~+45℃尺寸及重量外形尺寸 160 × 155 × 360 mm重量 5.5kg第二节仪器外观各部件名称一、部件名称二、屏幕显示1. 屏幕显示符号说明符号名称符号名称VZ 天顶距PT# 点号VH 高度角ST/BS/SS 测站/ 后视/ 碎部点标识V% 坡度Ins.Hi(I.HT) 仪器高HR/HL 水平角(顺时针增/ 逆时针增)Ref.Hr(R.HT) 棱镜高SD/HD/VD 斜距/ 平距/ 高差ID 编码登记号N 北向坐标PCODE 编码E 东向坐标P1/P2/P3 第一/ 二/ 三页Z 高程2. 测量模式显示示例显示屏采用点阵图形式液晶显示(LCD),可显示4 行汉字,每行8 个汉字。

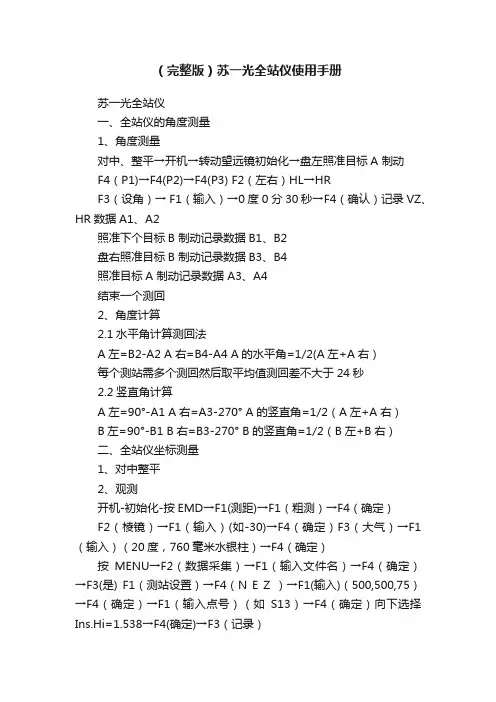

(完整版)苏一光全站仪使用手册苏一光全站仪一、全站仪的角度测量1、角度测量对中、整平→开机→转动望远镜初始化→盘左照准目标A 制动F4(P1)→F4(P2)→F4(P3) F2(左右)HL→HRF3(设角)→ F1(输入)→0度0分30秒→F4(确认)记录VZ、HR数据A1、A2照准下个目标B 制动记录数据B1、B2盘右照准目标B 制动记录数据B3、B4照准目标A 制动记录数据 A3、A4结束一个测回2、角度计算2.1水平角计算测回法A左=B2-A2 A右=B4-A4 A的水平角=1/2(A左+A右)每个测站需多个测回然后取平均值测回差不大于24秒2.2竖直角计算A左=90°-A1 A右=A3-270° A的竖直角=1/2(A左+A右)B左=90°-B1 B右=B3-270° B的竖直角=1/2(B左+B右)二、全站仪坐标测量1、对中整平2、观测开机-初始化-按EMD→F1(测距)→F1(粗测)→F4(确定)F2(棱镜)→F1(输入)(如-30)→F4(确定)F3(大气)→F1(输入)(20度,760毫米水银柱)→F4(确定)按MENU→F2(数据采集)→F1(输入文件名)→F4(确定)→F3(是) F1(测站设置)→F4(N E Z )→F1(输入)(500,500,75)→F4(确定)→F1(输入点号)(如S13)→F4(确定)向下选择Ins.Hi=1.538→F4(确定)→F3(记录)F2(后视设置)→F1(输入)(后视点,如M03)→F4(确定)向下选择(镜高)(如0.15米)→F4(确认)F2(后视)→F3(NE)→F1(输入)(如504.421,501.792)→F4(确认)→F3(是)→F3(测量)(照准后)→F1(VH)F3(碎部)→F3(测量)(照准后)→F3(NEZ)按esc退至NEZ 界面(可用DISP健切换HR SR VZ等界面)F1(测距) F2(保存)3、坐标内业计算坐标计算分正算和反算两类坐标增量地面上两点的直角坐标值之差称为坐标增量3.1坐标正算有一个已知点的坐标及该点至未知点的距离和坐标方位角,计算未如图,已知A 点坐标为A (xa ,ya ),测出A 点至B 点的坐标方位角ɑAB 和水平距离DAB ,求B 点的坐标(xb ,yb )。
苏一光全站仪使用方法-CAL-FENGHAI.-(YICAI)-Company One1苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪,内置大容量内存和各种应用测量程序。
测角部分采用光栅增量式数字角度测量系统,测距部分采用相位式距离测量系统;使用微型计算机技术进行测量、计算、显示、存储等多项功能;可同时显示水平角、垂直角、斜距或平距、高差等测量结果,可以进行角度、坡度等多种模式的测量。
RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量,用于铁路、公路、桥梁、水利、矿山等方面的工程测量,也可用于建筑、大型设备的安装,应用于地籍测量、地形测量和多种工程测量。
一、性能特点键盘操作快捷采用了软键和数字键盘相结合的方式,按键方便、快捷,易学易用。
全面参数设置多达12项参数的设置功能,可满足于各种专业测量和工程测量。
内存文件化管理采用了具体内存的程序模块,仅存放坐标数据可达8000点以上,可方便进行内存管理。
多样化数据采集能自动记录坐标数据和测量数据,可直接与计算机传输数据实现数字化测量坐标数据上传通过仪器自带的下载软件和数据线,可实现坐标数据在仪器和电脑间的双向传输可选激光下对点可调激光亮度、可调光斑大小,使得测量更加方便温度设定范围 -40℃~ +60℃步长 1℃大气压改正 600hPa-1500hPa 步长 1hPa测距最小读数精密测量模式1mm 跟踪测量模式10mm棱镜常数改正~ +角度测量读数系统光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远:40 mm,测距:45 mm分辨率 4″视场角 1°30′最短视距m角度测量测角方式光电增量式光栅盘直径(水平、竖直) 79 mm最小显示读数 1″/5″可选探测方式水平角:双竖直角:单精度 RTS632 2″级RTS635 5″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大:+/m最小:1mm精度 RTS632/635 ±(3 mm+2ppm·D)测量时间 RTS632/635 精测单次秒,跟踪秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″/ 2 mm圆水准器 8′/ 2 mm竖盘补偿器系统液体电容式,可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围m~∝1视场角 5°显示屏类型 LCD,四行,图形式数据传输接口 RS-232C机载电池电源可充电镍-氢电池电压直流V连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境枣工作环境温度- 20°~+45℃尺寸及重量外形尺寸 160 × 155 × 360 mm重量kg第二节仪器外观各部件名称一、部件名称2二、屏幕显示1. 屏幕显示符号说明符号名称符号名称VZ天顶距PT#点号VH高度角ST/BS/SS测站/ 后视/ 碎部点标识V%坡度仪器高HR/HL 水平角(顺时针增/ 逆时针增)棱镜高SD/HD/VD斜距/ 平距/ 高差ID编码登记号N北向坐标PCODE编码E东向坐标P1/P2/P3第一/ 二/ 三页Z高程342. 测量模式显示示例显示屏采用点阵图形式液晶显示(LCD),可显示4 行汉字,每行8 个汉字。
苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪,内置大容量内存和各种应用测量程序。
测角部分采用光栅增量式数字角度测量系统,测距部分采用相位式距离测量系统;使用微型计算机技术进行测量、计算、显示、存储等多项功能;可同时显示水平角、垂直角、斜距或平距、高差等测量结果,可以进行角度、坡度等多种模式的测量。
RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量,用于铁路、公路、桥梁、水利、矿山等方面的工程测量,也可用于建筑、大型设备的安装,应用于地籍测量、地形测量和多种工程测量。
一、性能特点键盘操作快捷采用了软键和数字键盘相结合的方式,按键方便、快捷,易学易用。
全面参数设置多达12项参数的设置功能,可满足于各种专业测量和工程测量。
内存文件化管理采用了具体内存的程序模块,仅存放坐标数据可达8000点以上,可方便进行内存管理。
多样化数据采集能自动记录坐标数据和测量数据,可直接与计算机传输数据实现数字化测量坐标数据上传通过仪器自带的下载软件和数据线,可实现坐标数据在仪器和电脑间的双向传输可选激光下对点可调激光亮度、可调光斑大小,使得测量更加方便温度设定范围-40℃~+60℃步长1℃大气压改正600hPa-1500hPa 步长1hPa测距最小读数精密测量模式1mm 跟踪测量模式10mm棱镜常数改正~+角度测量读数系统光电增量编码系统二、技术指标望远镜成像正像放大倍率30×有效孔径望远:40 mm,测距:45 mm分辨率4″视场角1°30′最短视距m角度测量测角方式光电增量式光栅盘直径(水平、竖直)79 mm最小显示读数1″/5″可选探测方式水平角:双竖直角:单精度RTS632 2″级RTS635 5″级距离测量测程单个棱镜RTS632/635 1800m三棱镜RTS632/635 2500m数字显示最大:+/m最小:1mm精度RTS632/635 ±(3 mm+2ppm·D)测量时间RTS632/635 精测单次秒,跟踪秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=可选反射棱镜常数改正输入参数自动改正水准器长水准器30″/ 2 mm圆水准器8′/ 2 mm竖盘补偿器系统液体电容式,可选工作范围±3′分辨率1″光学对中器成像正像放大倍率 3 ×调焦范围m~∝视场角5°显示屏类型LCD,四行,图形式数据传输接口RS-232C 机载电池电源可充电镍-氢电池电压直流V连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境枣工作环境温度-20°~+45℃尺寸及重量外形尺寸160 ×155 ×360 mm重量kg第二节仪器外观各部件名称一、部件名称二、屏幕显示1. 屏幕显示符号说明符号 名 称 符号 名 称VZ 天顶距 PT#点号VH 高度角 ST/BS/SS测站/ 后视/ 碎部点标识2. 测量模式显示示例显示屏采用点阵图形式液晶显示(LCD),可显示4 行汉字,每行8 个汉字。
苏一光DT202电子经纬仪、TOPCON300全站仪、苏一光RTS600全站仪使用简介(编写:王劲松2006-11-10)说明:此文档是学校仪器室几种常见全站仪、电子经纬仪的基本操作使用简介,请下载后,在实习时,对照操作步骤进行仪器操作。
第一部分:苏州一光仪器有限公司DT202电子经纬仪使用简介以测回法测水平角为例:1、对中整平后,按开关键()开机后,上下转动望远镜几周,然后使仪器水平盘转动几周,完成仪器初始化工作,直至显示水平度盘角值、竖直度盘角值为止。
如下图如示。
2、用盘左瞄准左边目标A,若要配置度盘为0°00'00",则按键,显示屏第三行水平角度值显示000°00'00",记下此读数;顺时针旋转瞄准右边的目标B,记下水平读数;倒镜用盘右瞄准B,记下读数;逆时针旋转瞄准左边的目标A,记下水平读数。
说明:①若要配置度盘为0°02'00",则旋转固定仪器,用水平微动螺旋使读数为0°02'00",再按键锁定此读数,瞄准目标A后,再按键解除锁定。
②在测量过程中,要注意保持水平读数处于,若出现,则按键。
第二部分:TOPCON300系列全站仪使用简介一、仪器面板外观和功能说明1、仪器外观2、面板上按键功能——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG——进入角度测量模式键。
MENU——进入主菜单测量模式键。
ESC——用于中断正在进行的操作,退回到上一级菜单。
POWER——电源开关键►◄——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、F3、F4——软功能键,其功能分别对应显示屏上相应位置显示的命令。
3、显示屏上显示符号的含义V——竖盘读数;HR——水平读盘读数(右向计数);HL——水平读盘读数(左向计数);HD——水平距离;VD——仪器望远镜至棱镜间高差;SD——斜距;*——正在测距;N——北坐标,相当于x;E——东坐标,相当于y;Z——天顶方向坐标,相当于高程H。
苏州一光仪器有限公司110+系列中文数字键全站仪快速操作手册产品3执行标准:GB/T 2766 全站仪引言感谢您购买苏一光RTS110+系列全站仪。
本手册仅介绍仪器使用的部分常用基本功能,仪器各项功能的详细说明和操作步骤请仔细阅读说明书。
如本操作手册的文字、图片与实际有出入,请以实际为准,且本公司保留在不再通知您的情况下,对该操作手册作进一步修订、更改的权力。
注意:所有测量开始前请先完成仪器的整平和置中,并确保仪器电池的电量充足,具体步骤请参见使用说明书。
扫描二维码下载并查看RTS110+使用说明书:常规注意事项:使用本仪器之前,务必检查并确认该仪器各项功能运行正常。
不要将仪器直接对准太阳将仪器直接对准太阳会严重伤害眼睛。
若仪器的物镜直接对准太阳,也会损害仪器。
将仪器架设到脚架上在架设仪器时,若有可能,请使用木脚架。
使用金属脚架时可能引起的震动会影响测量精度。
安装基座若基座安装不正确,也会影响测量精度。
请经常检查基座上的调节螺旋、并确保基座连接照准部的螺杆是锁紧的。
基座上的中心固定螺旋旋紧。
使仪器免受震动当搬运仪器时,应进行适当保护,使震动对仪器造成的影响最小。
提仪器要点当提仪器时,请务必抓紧仪器的把手。
高温环境不要将仪器放置在高温环境中的时间过长,否则会影响仪器的性能。
温度突变仪器或棱镜的温度突变会引起测程的缩短,如将仪器从热的汽车中取出,这时应该将仪器放置一段时间使之适应环境温度,再开始测量。
电池检查在作业前请确认电池中所剩电量,电量不足请及时充电。
取出电池建议当仪器处于开机状态时不要取下电池。
否则,所有存储的数据可能会丢失。
故请仪器关机后取下和安装电池。
.遵循仪器上标签的安全提示,确保安全使用本产品。
.严禁将激光束照射他人眼睛,否则会造成严重伤害。
.禁止直接观看激光束发射源,以免对眼睛造成永久性伤害。
.禁止盯看激光束,以免对眼睛造成永久性伤害。
.严禁用望远镜等光学仪器观看激光束,否则会对眼睛造成 永久性伤害。
实用文档苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪,内置大容量内存和各种应用测量程序。
测角部分采用光栅增量式数字角度测量系统,测距部分采用相位式距离测量系统;使用微型计算机技术进行测量、计算、显示、存储等多项功能;可同时显示水平角、垂直角、斜距或平距、高差等测量结果,可以进行角度、坡度等多种模式的测量。
RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量,用于铁路、公路、桥梁、水利、矿山等方面的工程测量,也可用于建筑、大型设备的安装,应用于地籍测量、地形测量和多种工程测量。
一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式,按键方便、快捷,易学易用。
⏹全面参数设置多达12项参数的设置功能,可满足于各种专业测量和工程测量。
⏹内存文件化管理采用了具体内存的程序模块,仅存放坐标数据可达8000点以上,可方便进行内存管理。
⏹多样化数据采集能自动记录坐标数据和测量数据,可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线,可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小,使得测量更加方便⏹温度设定范围 -40℃~ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正 -99.9mm ~ +99.9mm⏹角度测量读数系统光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远:40 mm,测距:45 mm分辨率 4″视场角 1°30′最短视距 1.7m角度测量测角方式光电增量式光栅盘直径(水平、竖直) 79 mm最小显示读数 1″/5″可选探测方式水平角:双竖直角:单精度 RTS6322″级RTS635 5″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大:+/-999999.999m最小:1mm精度 RTS632/635 (3 mm+2ppm·D)测量时间 RTS632/635 精测单次1.8 秒,跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″/ 2 mm圆水准器 8′/ 2 mm竖盘补偿器系统液体电容式,可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围 0.5 m~∝视场角 5°显示屏类型 LCD,四行,图形式数据传输接口 RS-232C机载电池电源可充电镍-氢电池电压直流7.2V连续工作时间连续测距/ 角度测量约4 小时角度测量约12小时使用环境棗工作环境温度- 20°~+45℃尺寸及重量外形尺寸 160 × 155 × 360 mm重量 5.5kg第二节仪器外观各部件名称一、部件名称1. 屏幕显示符号说明2. 测量模式显示示例显示屏采用点阵图形式液晶显示(LCD),可显示4 行汉字,每行8 个汉字。
苏州一光610系列全站仪碎步测量操作简要流程一,室内工作1,检查仪器的各项性能,带好备用电池及相关配套设备.2,将测区所涉及到的点(已知点,后视点的信息(坐标,以文件的形式存于仪器《内存》菜单中.二,操作流程1,在测区内寻找合适的地面点作为测站点,在其上架设仪器,整平,对中,按(POWER键开机。
2,按(F3《内存》键,进入一起内存菜单。
3,按数字键(1选择《1. 文件》子菜单。
4,按数字键(1选择《1. 文件选取》子菜单.在文件选取子菜单中有两项内容: A:《文件选取》,当我们将光标移至此选项时,按(F1《列表》键,在一起给出的10个文件中选中存有我们所需数据的文件,按(ENT确定之。
在碎步测量时应尽量选择一个无数据的空文件以便单独存储我们采集到的碎步点坐标。
B:《查找坐标》,该项内容是此类仪器所特有的,它是指如果我们有些点不再刚才所选的文件中,并且这些点是以座标(测站点或后视点文件的形式存于某一文件中我们可以通过此操作调出此文件,这样在调用点时就有两个文件可以选择.当我们对A,B两项进行操作后也就选定了我们所存点的文件,之后按(ENT键进行确认。
5,按(ESC键直至退回开机界面.6,按(F1《测量》键。
7,进入坐标测量有菜单有三种方式:A:按(Func键翻页至P2页。
按(F1《程序》键。
B:按(Func键翻页至P1页。
按(F4《坐标》键C:按(Func键翻页至P3页。
按(F3《记录》键。
在着三种方式中前两种虽然进入程序不同,但下一步内容是一样的。
8,按数字键(1选择《1,坐标测量》菜单。
9,按数字键(3选择《3。
EDM》。
对当前的测距条件进行相关设置。
由于该仪器内置温度计与气压计,因而无须对温度和气压进行手动改正。
设置完毕后按(ESC 键退回《坐标测量》界面。
10,按数字键(1,选择《1。
测站定向》菜单。
11,按数字键(1,选择《1。
测站坐标》菜单。
此时,我们有两种方法输入测站点坐标:文件调用法和直接输入法。
苏一光RTS632全站仪放样操作
1.开机【按红点转动望远镜】。
2.按主菜单键【MENV】。
3.按放样键【F1】。
4.按确定键【F4】。
5.进入放样界面【按F1→F3坐标→F1输入X坐标按F4确定→坐标按确认,连按确认到后视界面】。
6.后视【按后视键→按坐标→按输入→X数字输入确定→Y数字输入确定连按确定→照准棱镜按‘是’】。
7.按放样→按坐标→按输入→输入X坐标确认→输入Y坐标确认,连按两次确认→按极差角度值调到0.0000固定水平角,对准棱镜发出咚声测出‘±’值,‘-’为向后退,‘﹢’为向前进,直至显示值为‘0.0000’下桩定点→结束此坐标点操作。
8.按下一点键重复放样程序。
苏一光RTS632全站仪转点操作
1.连按【DZSP】3次进入【NEZ】坐标界面。
2.按F4翻进P2页→按F3测主点→按F4坐标→数字输入→连按确定F4→进入P3页→按F3后视→按F3坐标→输入→确定连按到照准界面→按‘是’→然后按还原键【ESC】,按F4还原到坐标测量界面【NEZ】→对准新点后按F1测距→界面直接反应X.Y坐标,(若需再转新点,移下棱镜对准按测量即可)注意:在操作过程中若显示点号,必须输入点号,记录下按确定。
苏州一光610系列全站仪碎步测量操作流程(精)本篇文档将为您提供苏州一光610系列全站仪碎步测量的详细操作流程,以帮助您更好地使用该设备。
简介苏州一光610系列全站仪是一款精度高、功能强大的测量仪器,适用于道路、桥梁、隧道、建筑等工程测量,也可用于地形测量、地理信息系统(GIS)、工业测量等领域。
系统组成苏州一光610系列全站仪主要由以下四部分组成:1.全站仪主机:负责数据采集、处理、存储等功能。
2.交流电源适配器:提供220V电源或蓄电池电源。
3.测量杆和三角支架:安装全站仪主机和测量棒。
4.数据线和U盘:用于数据传输和存储。
测量前准备工作在进行测量前,需要进行下列准备工作:1.打开全站仪主机,检查电量是否充足,并进行系统预热。
2.检查测量棒和杆是否安装牢固。
3.设置测量参数,包括高程基准、坐标系统、角度显示方式、单位等。
4.确定测量范围和方式,选择测量模式和数据存储格式。
测量操作流程步骤一:基准测量1.将全站仪主机放置在测量地点,使用三角支架进行固定。
将测量棒拆下来,放置在地面上作为基准点。
2.根据需要,可以进行水平、垂直方向的校准。
3.进行高程基准测量:在测量棒上设置高程基准点,对基准点进行测量,并记录该点的高程值。
4.对坐标系进行设置,确定控制点坐标的起始角度和方向。
5.完成基准测量后,将全站仪主机移动到下一个测量点,重复上述步骤,测量基准点的坐标值,并记录相关数据。
步骤二:目标测量1.将全站仪主机放置到需要测量的目标点,使用三角支架固定。
手持测量棒,对目标进行测量。
2.设置测量模式:可以选择测量水平角度、垂直角度、距离等测量模式;还可以单次测量或自动测量。
3.调整全站仪的望远镜焦距,可以通过缩小或放大目标来获取更精确的数据。
4.进行数据存储和分析:将测量数据导出到U盘或电脑上,可进行在线绘图或离线分析。
步骤三:数据处理与输出1.数据处理:使用数据处理软件对测量数据进行处理,包括数据清理、滤波、配准、误差分析等操作,得到精密测量结果。

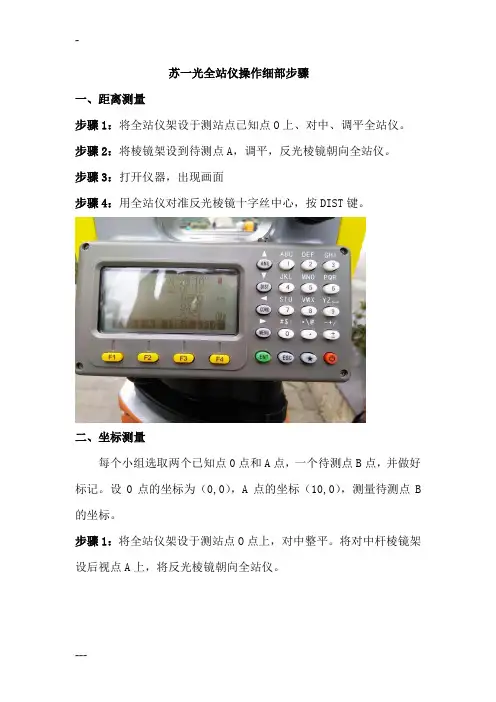

苏一光全站仪操作细部步骤
一、距离测量
步骤1:将全站仪架设于测站点已知点O上、对中、调平全站仪。
步骤2:将棱镜架设到待测点A,调平,反光棱镜朝向全站仪。
步骤3:打开仪器,出现画面
步骤4:用全站仪对准反光棱镜十字丝中心,按DIST键。
二、坐标测量
每个小组选取两个已知点0点和A点,一个待测点B点,并做好标记。
设0点的坐标为(0,0),A点的坐标(10,0),测量待测点B的坐标。
步骤1:将全站仪架设于测站点O点上,对中整平。
将对中杆棱镜架设后视点A上,将反光棱镜朝向全站仪。
步骤2:打开全站仪电源,按CORD键进入坐标测量,出现如下画面
再按F4切换键,
步骤三:按F3键,切换到以下画面步骤四:按F1键,出现如下画面
步骤六:点F3切换到字母键,点名设置为O。
输入O点坐标(0,0),步骤五:点F3切换到字母键,点名设置为O。
输入O点坐标(0,0),完成后按ENT键结束。
步骤六:按F2键进入如下界面
步骤七:按F1输入后视点,出现如下画面,输入后视点坐标,按ENT 键结束。
步骤八:按ENT键保存
步骤九:按ENT键保存后出现如下画面,对准反光棱镜,按ENT键,坐标系建立。
步骤10:将反光棱镜移至B点,对中调平,反光棱镜朝向全站仪。
将照准部对准反光棱镜中心,出现如下画面,B点坐标(3.87,0.192)
三、坐标放样(应该说明任务才对)
步骤1:按MENU菜单键,出现如下画面
步骤2:按▼向下键,选中放样,然后按ENT键,出现如下画面
步骤3:先设置测站点O(仪器架设点)的坐标。
将(0,0)一次输入,高程Z 略过。
N与E坐标输入之间切换按F4确认键,输入完毕后点ENT键结束后视点坐标输入。
步骤4:选择设置后视点,按ENT键进入。
如测站点坐标输入一样,一次输入后视点坐标,出现如下画面,完成输入后按ENT结束。
步骤5:将对中杆放置于后视点(0,10),气泡居中调平,全站仪照准部对准反光棱镜中心后按ENT键,此时,坐标系建立。
选中放样,按ENT键出现如下画面
步骤6:依次输入放样点坐标(10,10),然后按ENT键结束放样点坐标输入,出现画面,选择测距后出现如下画面
按F1距离键,出现如下画面
步骤7:松开水平制动螺旋,,转动照准部,将dHR调为0.00.00,这时,待测点就在视准轴上。
只需前后移动反光棱镜,使得dHD=0.00.00,这时该点就是要放样的点(10,10)
步骤8:如果dHD为负数,如-10.277,表示反光棱镜要向后退10.277m;如果是正数,则向前进,简称“正进负退”。
反复直至dHD=0.00.00,此时做标记,该点就是放样点B(10,10)。
