后方交会法流程后方交会法呀,这可有点小意思呢。
后方交会法是一种在测量里挺有用的方法哦。
咱先说一下啥是后方交会法的基本原理吧。
它就是通过在未知点上设站,然后观测三个或者更多的已知控制点,根据这些观测数据来计算出这个未知点的坐标。
这就好比你在一个陌生的地方,你能看到周围几个你认识的标志性建筑,然后根据你看这些建筑的角度啊之类的信息,就能知道自己在啥位置啦。
那它的具体操作流程是啥样的呢?一、前期准备工作。
咱们得先准备好测量仪器呀,像全站仪这些,这就像是战士上战场要带好武器一样重要。
而且要保证仪器的状态良好,要是仪器出了问题,那后面测量出来的数据可就不准啦。
同时呢,还要拿到那些已知控制点的坐标资料,这可是关键的参考信息,没有这些,就像没了地图的旅行者,完全不知道方向呢。
二、设站。
把全站仪安置在这个未知点上,这个未知点的选择也有点小讲究哦。
要选择一个视野开阔的地方,这样才能很好地观测到那些已知控制点。
要是周围都是遮挡物,那可就没法好好测量啦。
在设站的时候呢,要把仪器调平,这一步可不能马虎,如果仪器没有调平,就像盖房子没有打好地基,后面的数据肯定是错得离谱。
三、观测已知控制点。
接下来就是观测那些已知控制点啦。
要仔细地测量每个控制点的水平角和垂直角之类的数据。
测量的时候要认真哦,多测几次取个平均值就更好啦,这样可以减少误差。
就像你做数学题,多检查几遍答案就更准确啦。
而且观测的时候要按照一定的顺序,这样不容易乱,也方便后面整理数据。
四、数据记录与整理。
把观测到的数据认真地记录下来,这可关系到最后的计算结果呢。
要是记录错了一个数字,那就像做饭放错了盐一样,整个味道就不对啦。
记录完之后呢,要检查一下有没有遗漏或者错误的地方。
然后根据这些数据开始计算未知点的坐标啦。
这个计算过程可能有点复杂,不过现在有很多软件可以帮助我们计算,但是咱也得知道计算的原理呀,不能完全依赖软件。
五、精度检查。
计算出坐标之后呢,可不能就这么完事儿了。
徕卡1201全站仪后方交会操作说明
第一步选择2程序点击继续,如图一
(图一)
第二步选择2设站点击继续,如图二
(图二)
选择你做使用的作业,配置集:TCRP反射棱镜:徕卡小棱镜棱镜常数:17.5mm,如图三
(图三)
点击配置进入配置菜单,自动定位选择:3D点击继续,如图四
(图四)
回到图三,点击继续,进入测站设置,方法选择后方赫尔墨特
输入测站号,仪器高输入0,选择好已知点所在的作业,已知点选择现在测量所有点点击继续,如图五
(图五)
进入下图点号处,选择你所需观测CPIII点的第一点,点击ALL,如图六
(图六)
观测完第一点后,在点号处选择第二点,手动照准第二点,
点击ALL如图七
(图七)
观测完第二点后,选择第三点点号,此时仪器会自动旋转到此位置,点击ALL即可,照此方法一直观测下去,直到后方交会8点完成,点击计算进入下图,如图八
(图八)
点击换页,进入下图如图九
(图九)
至此界面,如果Y、X、H 误差都小于1mm,点击设置,确认即可。
至此,全站仪后方交会工作完成。

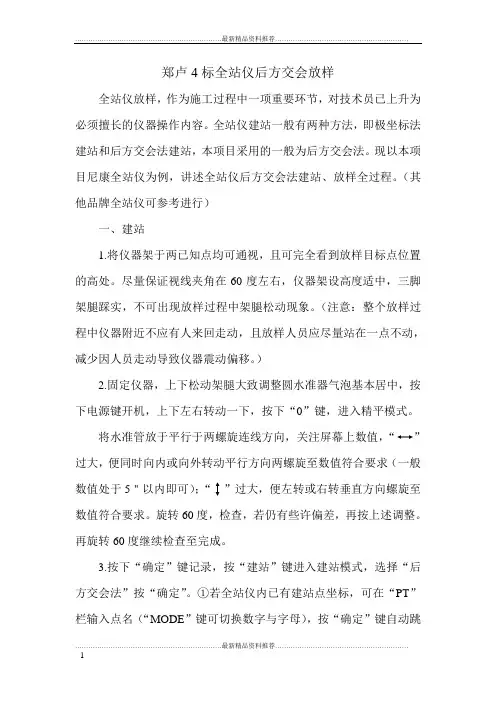

郑卢4标全站仪后方交会放样全站仪放样,作为施工过程中一项重要环节,对技术员已上升为必须擅长的仪器操作内容。
全站仪建站一般有两种方法,即极坐标法建站和后方交会法建站,本项目采用的一般为后方交会法。
现以本项目尼康全站仪为例,讲述全站仪后方交会法建站、放样全过程。
(其他品牌全站仪可参考进行)一、建站1.将仪器架于两已知点均可通视,且可完全看到放样目标点位置的高处。
尽量保证视线夹角在60度左右,仪器架设高度适中,三脚架腿踩实,不可出现放样过程中架腿松动现象。
(注意:整个放样过程中仪器附近不应有人来回走动,且放样人员应尽量站在一点不动,减少因人员走动导致仪器震动偏移。
)2.固定仪器,上下松动架腿大致调整圆水准器气泡基本居中,按下电源键开机,上下左右转动一下,按下“0”键,进入精平模式。
将水准管放于平行于两螺旋连线方向,关注屏幕上数值,“”过大,便同时向内或向外转动平行方向两螺旋至数值符合要求(一般数值处于5"以内即可);“”过大,便左转或右转垂直方向螺旋至数值符合要求。
旋转60度,检查,若仍有些许偏差,再按上述调整。
再旋转60度继续检查至完成。
3.按下“确定”键记录,按“建站”键进入建站模式,选择“后方交会法”按“确定”。
①若全站仪内已有建站点坐标,可在“PT”栏输入点名(“MODE”键可切换数字与字母),按“确定”键自动跳出坐标,再输入棱镜高(本项目为1.35m和1.2m两种);②若全站仪内无建站点坐标,于“PT”处按“确定”键进入坐标输入界面,XYZ 输完后,按“确定”回到界面,再输入仪器高。
CD数值暂时不输,按“确定”跳过进而记录,进入瞄准后视点1界面,视线内横竖丝卡住棱镜头“横竖尖头”(一般要求:竖向从镜杆底部瞄起,再翻转上去;横向以卡住两边尖为准),瞄准后,点击“测量1”(一般仪器内部设置“测量1”为棱镜模式且双频,“测量2”为免棱镜模式且单频,具体设置可内部调节变动)测量,待响两声后,在不转动仪器前按“确定”键记录,重复“PT”输入点坐标和棱镜高进行后视点2的瞄准,按“测量1”测量(若发现测量时后视瞄准有移动,再瞄准再按“测量1”测量)。

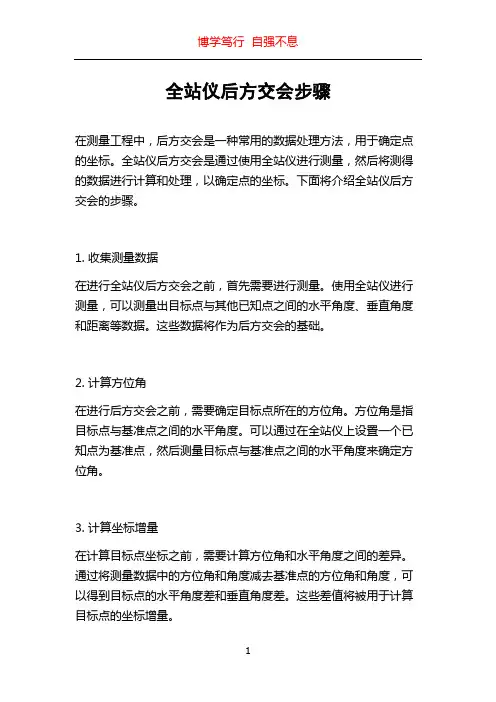

全站仪后方交会步骤在测量工程中,后方交会是一种常用的数据处理方法,用于确定点的坐标。
全站仪后方交会是通过使用全站仪进行测量,然后将测得的数据进行计算和处理,以确定点的坐标。
下面将介绍全站仪后方交会的步骤。
1. 收集测量数据在进行全站仪后方交会之前,首先需要进行测量。
使用全站仪进行测量,可以测量出目标点与其他已知点之间的水平角度、垂直角度和距离等数据。
这些数据将作为后方交会的基础。
2. 计算方位角在进行后方交会之前,需要确定目标点所在的方位角。
方位角是指目标点与基准点之间的水平角度。
可以通过在全站仪上设置一个已知点为基准点,然后测量目标点与基准点之间的水平角度来确定方位角。
3. 计算坐标增量在计算目标点坐标之前,需要计算方位角和水平角度之间的差异。
通过将测量数据中的方位角和角度减去基准点的方位角和角度,可以得到目标点的水平角度差和垂直角度差。
这些差值将被用于计算目标点的坐标增量。
4. 计算目标点坐标通过在基准点上测量已知点的坐标,并将基准点的坐标增量加上目标点的坐标增量,可以计算出目标点的坐标。
这样,就可以确定目标点的水平坐标和垂直坐标。
5. 检查数据完成全站仪后方交会后,应该对计算出的数据进行检查。
检查的目的是确保数据的准确性和一致性。
可以通过对已知点进行再次测量和计算,来验证计算出的目标点的坐标是否正确。
如果数据有误,应该重新检查和计算。
6. 绘制图形最后,可以使用计算出的目标点的坐标来绘制图形。
可以使用计算机辅助设计(CAD)软件或手绘来完成此任务。
根据测量数据和计算结果,可以绘制出点的坐标和连接线,从而形成一个完整的图形。
总结:全站仪后方交会是一种确定点坐标的常用方法。
通过收集测量数据、计算方位角和角度差、计算坐标增量,并最终计算目标点坐标,可以确定目标点的水平坐标和垂直坐标。
在进行这一过程的过程中,需要重视数据的准确性和一致性,并进行数据的检查和验证。
最后,通过绘制图形来展示计算出的结果。

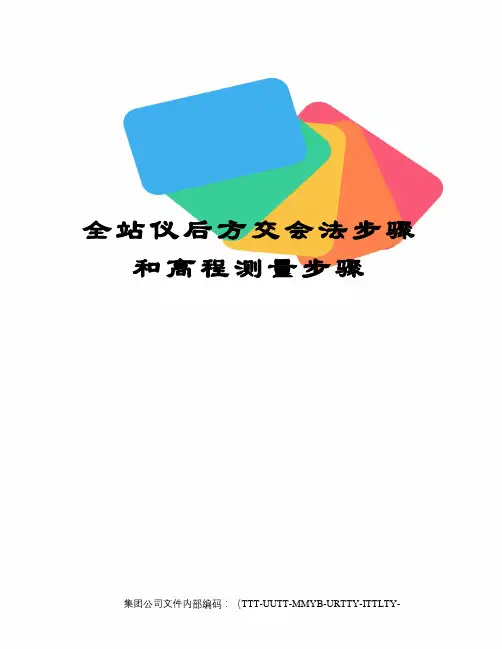

全站仪后方交会法步骤和高程测量步骤集团公司文件内部编码:(TTT-UUTT-MMYB-URTTY-ITTLTY-1、角度测量(angleobservation)?(1)功能:可进行水平角、竖直角的测量。
(2)方法:与经纬仪相同,若要测出水平角∠AOB,则:1)当精度要求不高时:瞄准A点——置零(0SET)——瞄准B点,记下水平度盘HR的大小。
2)当精度要求高时:——可用测回法(methodofobservationset)。
操作步骤同用经纬仪操作一样,只是配置度盘时,按“置盘”(HSET)。
2、距离测量(distancemeasurement)?PSM、PPM的设置——测距、测坐标、放样前。
1)棱镜常数(PSM)的设置。
一般:PRISM=0(原配棱镜),-30mm(国产棱镜)2)大气改正数(PPM)(乘常数)的设置。
输入测量时的气温(TEMP)、气压(PRESS),或经计算后,输入PPM的值。
(1)功能:可测量平距HD、高差VD和斜距SD(全站仪镜点至棱镜镜点间高差及斜距)(2)方法:照准棱镜点,按“测量”(MEAS)。
3、坐标测量(coordinatemeasurement)?(1)功能:可测量目标点的三维坐标(X,Y,H)。
(2)测量原理任意架仪器,先设置仪器高为0,棱镜高是多少就是多少,棱镜拿去直接放在已知点上测高差,测得的高差为棱镜头到仪器视线的高差,当然,有正有负了,然后拿出计算器用已知点加上棱镜高,再加上或减去(因为有正有负)测得的高差就是仪器的视线高啊,因为仪器高为0,所以这个数字就是你的测站点高程,进测站点把它改成这个数字就行了,改完测站点了一般情况下都要打一下已知点复核一下。
若输入:方位角,测站坐标(,);测得:水平角和平距。
则有:方位角:?坐标:?若输入:测站S高程,测得:仪器高i,棱镜高v,平距,竖直角,则有:高程:?(3)方法:?输入测站S(X,Y,H),仪器高i,棱镜高v——瞄准后视点B,将水平度盘读数设置为——瞄准目标棱镜点T,按“测量”,即可显示点T的三维坐标。
南方测绘全站仪测量操作步骤(NTS-312B)一,测站点测量法(精准测量,测距不宜大于350米):1,将仪器调平后按开机键出现最初界面(测量、模式、S/A、P1↓),然后按功能键(M)找到“测量程序”,按测量程序相对应的键F2键进入测量程序选择内容。
2,使用方位键选择“坐标放样”后按相应的F2键进入坐标放样系统(会出现“选择一个文件”坐标库存,当无库存坐标时可以按ENT键跳过)。
进行建站,选择“输入测站点”按F1输入点名后进入坐标编辑界面(可放弃点名编辑直接按“坐标”进入坐标编辑界面)。
然后对应相应的N、E、Z将X、Y、Z数据输入进去(当未测量高程时Z可以为0.000)其中每输入一排相应数据完后可以按方位键跳至下一行(仪器高,目标高默认可为0.000),数据输入完毕后按ENT键回到“坐标放样”选择界面;再次使用方位键选择“输入后视点”后按F2键进入,然后选择“坐标”F4键进入坐标数据编辑界面,输入相应坐标,完成后按ENT 键,出现“照准后视点”、“是、否”照准;将仪器镜头内十字丝线中心照准后视棱镜中心(棱镜需事前调置好)后锁定照准方位,照准完毕后按“是”(F4键)即整个测站点设置完毕。
3,坐标放样步骤:测站点设置完毕后将自动回到“坐标放样”选择界面。
按F3键进入“输入放样点”(点名可编辑也可不编辑,直接按F4“坐标”进入坐标编辑界面),对相应的N、E、Z输入相应的X、Y、Z坐标后按ENT键确定所编辑的坐标,(当无高程要求时镜高可为默认值,然后继续按ENT键出现“放样参数计算”再按F4键“继续”进入放样定位)。
最后将角度dHR调置为00°00′00″后即可放样。
当棱镜设置好放样位置后仪器应照准棱镜镜头中心锁定水平角度方位,再按“距离”(F2键)进行测量。
当测量结果数据显示时,可调整棱镜远近(dH 为正数时即相应的棱镜应靠近仪器,dH为负数时则棱镜应远离仪器),直到将dH 的测距为0.000m即可完成该点坐标放样。

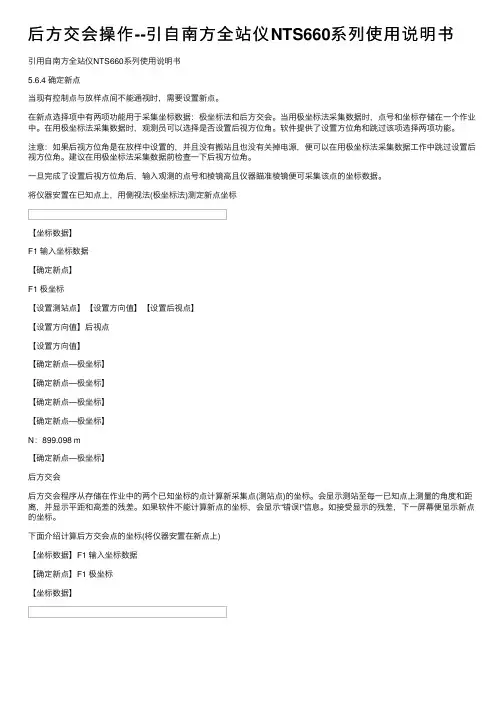

后⽅交会操作--引⾃南⽅全站仪NTS660系列使⽤说明书引⽤⾃南⽅全站仪NTS660系列使⽤说明书5.6.4 确定新点当现有控制点与放样点间不能通视时,需要设置新点。
在新点选择项中有两项功能⽤于采集坐标数据:极坐标法和后⽅交会。
当⽤极坐标法采集数据时,点号和坐标存储在⼀个作业中。
在⽤极坐标法采集数据时,观测员可以选择是否设置后视⽅位⾓。
软件提供了设置⽅位⾓和跳过该项选择两项功能。
注意:如果后视⽅位⾓是在放样中设置的,并且没有搬站且也没有关掉电源,便可以在⽤极坐标法采集数据⼯作中跳过设置后视⽅位⾓。
建议在⽤极坐标法采集数据前检查⼀下后视⽅位⾓。
⼀旦完成了设置后视⽅位⾓后,输⼊观测的点号和棱镜⾼且仪器瞄准棱镜便可采集该点的坐标数据。
将仪器安置在已知点上,⽤侧视法(极坐标法)测定新点坐标【坐标数据】F1 输⼊坐标数据【确定新点】F1 极坐标【设置测站点】【设置⽅向值】【设置后视点】【设置⽅向值】后视点【设置⽅向值】【确定新点—极坐标】【确定新点—极坐标】【确定新点—极坐标】【确定新点—极坐标】N:899.098 m【确定新点—极坐标】后⽅交会后⽅交会程序从存储在作业中的两个已知坐标的点计算新采集点(测站点)的坐标。
会显⽰测站⾄每⼀已知点上测量的⾓度和距离,并显⽰平距和⾼差的残差。
如果软件不能计算新点的坐标,会显⽰“错误!”信息。
如接受显⽰的残差,下⼀屏幕便显⽰新点的坐标。
下⾯介绍计算后⽅交会点的坐标(将仪器安置在新点上)【坐标数据】F1 输⼊坐标数据【确定新点】F1 极坐标【坐标数据】。
南方测绘全站仪测量操作步骤(NTS-312B)一,测站点测量法(精准测量,测距不宜大于350米):1,将仪器调平后按开机键出现最初界面(测量、模式、S/A、P1↓),然后按功能键(M)找到“测量程序”,按测量程序相对应的键F2键进入测量程序选择内容。
2,使用方位键选择“坐标放样”后按相应的F2键进入坐标放样系统(会出现“选择一个文件”坐标库存,当无库存坐标时可以按ENT键跳过)。
进行建站,选择“输入测站点”按F1输入点名后进入坐标编辑界面(可放弃点名编辑直接按“坐标”进入坐标编辑界面)。
然后对应相应的N、E、Z将X、Y、Z 数据输入进去(当未测量高程时Z可以为0.000)其中每输入一排相应数据完后可以按方位键跳至下一行(仪器高,目标高默认可为0.000),数据输入完毕后按ENT键回到“坐标放样”选择界面;再次使用方位键选择“输入后视点”后按F2键进入,然后选择“坐标”F4键进入坐标数据编辑界面,输入相应坐标,完成后按ENT键,出现“照准后视点”、“是、否”照准;将仪器镜头内十字丝线中心照准后视棱镜中心(棱镜需事前调置好)后锁定照准方位,照准完毕后按“是”(F4键)即整个测站点设置完毕。
3,坐标放样步骤:测站点设置完毕后将自动回到“坐标放样”选择界面。
按F3键进入“输入放样点”(点名可编辑也可不编辑,直接按F4“坐标”进入坐标编辑界面),对相应的N、E、Z输入相应的X、Y、Z坐标后按ENT键确定所编辑的坐标,(当无高程要求时镜高可为默认值,然后继续按ENT 键出现“放样参数计算”再按F4键“继续”进入放样定位)。
最后将角度dHR 调置为00°00′00″后即可放样。
当棱镜设置好放样位置后仪器应照准棱镜镜头中心锁定水平角度方位,再按“距离”(F2键)进行测量。
当测量结果数据显示时,可调整棱镜远近(dH为正数时即相应的棱镜应靠近仪器,dH为负数时则棱镜应远离仪器),直到将dH的测距为0.000m即可完成该点坐标放样。

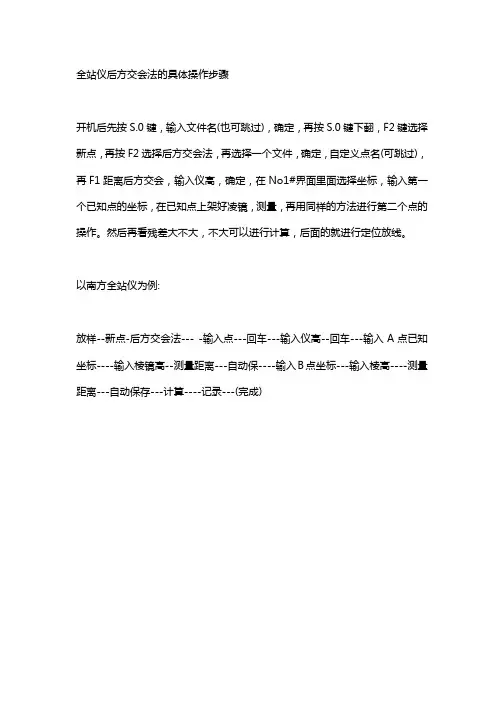

全站仪后方交会法的具体操作步骤
开机后先按S.0键,输入文件名(也可跳过),确定,再按S.0键下翻,F2键选择新点,再按F2选择后方交会法,再选择一个文件,确定,自定义点名(可跳过),再F1距离后方交会,输入仪高,确定,在No1#界面里面选择坐标,输入第一个已知点的坐标,在已知点上架好凌镜,测量,再用同样的方法进行第二个点的操作。
然后再看残差大不大,不大可以进行计算,后面的就进行定位放线。
以南方全站仪为例:
放样--新点-后方交会法--- -输入点---回车---输入仪高--回车---输入A点已知坐标----输入棱镜高--测量距离---自动保----输入B点坐标---输入棱高----测量距离---自动保存---计算----记录---(完成)。

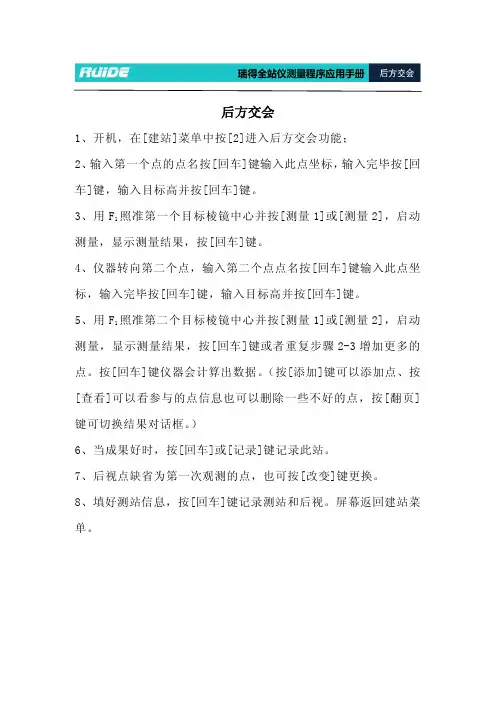

后方交会
1、开机,在[建站]菜单中按[2]进入后方交会功能;
2、输入第一个点的点名按[回车]键输入此点坐标,输入完毕按[回车]键,输入目标高并按[回车]键。
照准第一个目标棱镜中心并按[测量1]或[测量2],启动3、用F
1
测量,显示测量结果,按[回车]键。
4、仪器转向第二个点,输入第二个点点名按[回车]键输入此点坐标,输入完毕按[回车]键,输入目标高并按[回车]键。
照准第二个目标棱镜中心并按[测量1]或[测量2],启动5、用F
1
测量,显示测量结果,按[回车]键或者重复步骤2-3增加更多的点。
按[回车]键仪器会计算出数据。
(按[添加]键可以添加点、按[查看]可以看参与的点信息也可以删除一些不好的点,按[翻页]键可切换结果对话框。
)
6、当成果好时,按[回车]或[记录]键记录此站。
7、后视点缺省为第一次观测的点,也可按[改变]键更换。
8、填好测站信息,按[回车]键记录测站和后视。
屏幕返回建站菜单。
精心整理
页脚内容
郑卢4标全站仪后方交会放样
全站仪放样,作为施工过程中一项重要环节,对技术员已上升为必须擅长的仪器操作内容。
全站仪建站一般有两种方法,即极坐标法建站和后方交会法建站,本项目采用的一般为后方交会法。
现以本项目尼康全站仪为例,讲述全站仪后方交会
1.2.3.“确定”。
①若全站仪内已有建站点坐标,可在“PT ”栏输入点名(“MODE ”键可切换数字与字母),按“确定”键自动跳出坐标,再输入棱镜高(本项目为1.35m 和
1.2m 两种);②若全站仪内无建站点坐标,于“PT ”处按“确定”键进入坐标输入界面,XYZ 输完后,按“确定”回到界面,再输入仪器高。
CD 数值暂时不输,按“确定”跳过进而记录,进入瞄准后视点1界面,视线内
精心整理
页脚内容 横竖丝卡住棱镜头“横竖尖头”(一般要求:竖向从镜杆底部瞄起,再翻转上去;横向以卡住两边尖为准),瞄准后,点击“测量1”(一般仪器内部设置“测量1”为棱镜模式且双频,“测量2”为免棱镜模式且单频,具体设置可内部调节变动)测量,待响两声后,在不转动仪器前按“确定”键记录,重复“PT ”输入点坐标和棱镜高进行后视点2的瞄准,按“测量1”测量(若发现测量时后视瞄准有移动,再瞄准再按“测量1”测量)。
4.
在可按左右键在已有坐标上更改部分数字,再按“确定”键进入下一点放样,直至完成全部点放样。
(放样过程中,应时刻关注水准气泡偏差,若偏差过大,可适当小范围调节至符合要求;每放一个或几个点,扶镜人员应根据图纸设计,查看放样点之间及与模板的偏位偏差,及时获知并调整)。
全站仪后⽅交会的使⽤操作⽅法
关于750全站仪⾃由设站(后⽅交会)的操作⽅法:
1、开机、整平、对中
2、按MENU进⼊菜单健,按F1进⼊应⽤程序,再按F3进⼊“⾃由设站”程序
这⾥F1设置作业是为了当⾃由设站操作完成后,可以直接
进⾏测量,也便于数据存到指定作业⾥。
F2设置限差也就是充许计算出来的数据的⼀个误差,可以
选择打开或关闭
3、按F4开始进⾏测站点设置,这⾥主要是对点名和仪器⾼的设置
4、设置⽬标点进⼊设置
第⼀种⽅法,就是仪器⾥已经把⽬标点坐标输⼊到了
仪器⾥⾯,只需要输⼊点名和棱镜⾼点确认完成设置。
第⼆种⽅法,就是现场输⼊坐标,需要F4翻页再按
F1坐标输⼊完成确认完成设置。
特别说明⼀点就是⾼程不能输0,如果真遇到⾼程是0的情况
下,输成0.001⽶,因为输⼊0怕计算错误。
5、设置完成后就进⼊测量界⾯
对准⽬标点按F3测存即可,然后按F2下⼀点进⾏⽬标点设置,然后再测量,对两个及以上的⽬标点设置测量好后在测量界⾯,按F1结果就可以显⽰测站点坐标
完了确认后就可以进⾏测量采集等⼯作啦。
长沙三⿍测绘黄昌洪
QQ:54388778
有机会⼤家多多沟通⼼得。
