无刷直流电动机

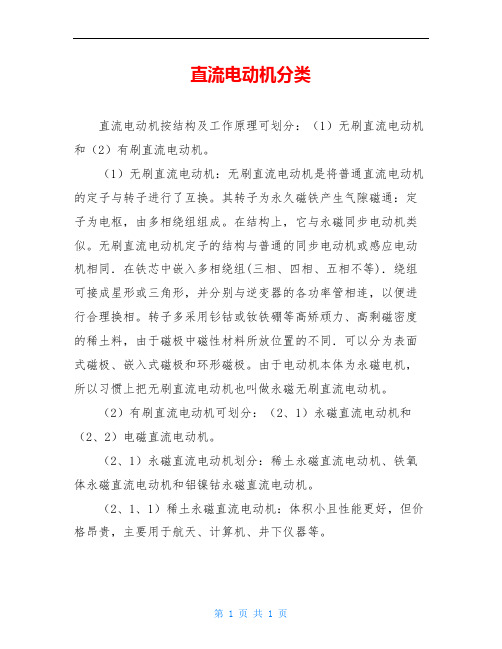

直流电动机分类直流电动机按结构及工作原理可划分：（1）无刷直流电动机和（2）有刷直流电动机。

（1）无刷直流电动机：无刷直流电动机是将普通直流电动机的定子与转子进行了互换。

其转子为永久磁铁产生气隙磁通：定子为电枢，由多相绕组组成。

在结构上，它与永磁同步电动机类似。

无刷直流电动机定子的结构与普通的同步电动机或感应电动机相同．在铁芯中嵌入多相绕组(三相、四相、五相不等)．绕组可接成星形或三角形，并分别与逆变器的各功率管相连，以便进行合理换相。

转子多采用钐钴或钕铁硼等高矫顽力、高剩磁密度的稀土料，由于磁极中磁性材料所放位置的不同．可以分为表面式磁极、嵌入式磁极和环形磁极。

由于电动机本体为永磁电机，所以习惯上把无刷直流电动机也叫做永磁无刷直流电动机。

（2）有刷直流电动机可划分：（2、1）永磁直流电动机和（2、2）电磁直流电动机。

（2、1）永磁直流电动机划分：稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。

（2、1、1）稀土永磁直流电动机：体积小且性能更好，但价格昂贵，主要用于航天、计算机、井下仪器等。

（2、1、2）铁氧体永磁直流电动机：由铁氧体材料制成的磁极体,廉价，且性能良好，广泛用于家用电器、汽车、玩具、电动工具等领域。

（2、1、3）铝镍钴永磁直流电动机：需要消耗大量的贵重金属、价格较高，但对高温的适应性好，用于环境温度较高或对电动机的温度稳定性要求较高的场合。

（2、2）电磁直流电动机划分：串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。

（2、2、1）串励直流电动机：电流串联，分流，励磁绕组是和电枢串联的，所以这种电动机内磁场随着电枢电流的改变有显著的变化。

为了使励磁绕组中不致引起大的损耗和电压降，励磁绕组的电阻越小越好，所以直流串励电动机通常用较粗的导线绕成，他的匝数较少。

（2、2、2）并励直流电动机：并励直流电机的励磁绕组与电枢绕组相并联，作为并励发电机来说，是电机本身发出来的端电压为励磁绕组供电；作为并励电动机来说，励磁绕组与电枢共用同一电源，从性能上讲与他励直流电动机相同。

直流无刷电动机名词解释一、定义直流无刷电动机（Brushless DC Motor, BLDCM）是一种利用电子换向代替传统机械换向的电动机，也称为无刷直流电机。

它是一种将电能转换为机械能的电力驱动装置，通常由永磁体转子、霍尔元件和电子开关电路组成。

二、工作原理直流无刷电动机的工作原理基于霍尔效应和电子换向技术。

在直流无刷电动机中，霍尔元件被用来检测转子的位置，并将信号传递给电子开关电路。

电子开关电路根据接收到的信号，控制电流的流向和强度，从而产生旋转磁场，驱动转子转动。

与传统的直流电机相比，直流无刷电动机取消了电刷和换向器，因此具有更高的可靠性和效率。

三、结构特点直流无刷电动机的结构通常包括以下几个部分：1. 转子：由永磁体组成，产生磁场。

2. 定子：由导电材料制成，用于产生旋转磁场。

3. 霍尔元件：用于检测转子的位置。

4. 电子开关电路：根据霍尔元件的信号，控制电流的流向和强度。

四、控制方式直流无刷电动机的控制方式主要包括以下几种：1. 速度控制：通过改变输入到电动机的电压或电流，控制电动机的转速。

2. 方向控制：通过改变电流的流向，控制电动机的旋转方向。

3. 位置控制：通过控制电动机的旋转角度或位置，实现精确的位置控制。

五、应用领域直流无刷电动机具有高效、可靠、体积小、重量轻等优点，因此在许多领域得到广泛应用，如电动汽车、无人机、家用电器、工业自动化等。

六、优缺点比较1. 优点：（1）高效：由于取消了机械换向器，减少了能量损失，因此具有更高的效率。

（2）可靠：由于没有电刷和换向器的摩擦，因此具有更长的使用寿命和更高的可靠性。

（3）体积小、重量轻：由于结构简单，因此体积小、重量轻，便于携带和使用。

（4）维护成本低：由于没有电刷和换向器的磨损，因此维护成本较低。

2. 缺点：（1）成本较高：由于使用了电子控制技术，因此成本较高。

（2）对控制精度要求高：由于直流无刷电动机的控制精度直接影响到其性能和效率，因此对控制精度要求高。

直流无刷电动机工作原理与控制方法直流无刷电动机（Brushless DC Motor，简称BLDC）是一种基于电磁力作用实现机械能转换的电机。

与传统的有刷直流电动机相比，BLDC 电机不需要传统的用于换向的有刷子和槽型换向器，具有寿命长、效率高和维护方便等优点。

BLDC电机广泛应用于工业自动化、电动车辆、航空航天等领域。

BLDC电动机的工作原理如下：1.结构组成：BLDC电动机主要由转子、定子和传感器组成。

2.定子：定子是由硅钢片叠压而成，上面布置有若干个线圈，通电后产生磁场。

3.转子：转子上布置有磁铁，组成多个极对，其中每个极对由两个磁体构成。

4.传感器：BLDC电机中通常搭配有霍尔传感器或者编码器，用于检测转子位置，实现无刷电机的精确控制。

BLDC电动机的控制方法如下：1.转子位置检测：通过霍尔传感器或编码器检测转子位置，以便控制电机的相电流通断和电流方向。

2.电流控制：根据转子位置信息，利用控制算法控制电机的相电流，将电流引导到正确的相位上以实现电机的转动。

3.电压控制：根据电机转速需求，控制电机的进给电压，调整电机转速。

4.速度控制：通过调整电机的进给电压和相电流，使电机达到所需的速度。

5.扭矩控制：通过控制电机的相电流大小，控制电机的输出扭矩。

BLDC电机的控制可以分为开环控制和闭环控制两种方式：1.开环控制：根据电机的数学模型和控制算法，在事先给定的速度范围内，根据转子位置信息和电机参数计算出合适的相电流和电压进行控制。

开环控制简单，但无法实现高精度的转速和位置控制。

2.闭环控制：通过传感器实时检测转子位置和速度，在控制算法中进行比较，调整相电流和电压，使电机输出所需的速度和扭矩。

闭环控制可以实现高精度的转速和位置控制，但相对于开环控制，需要更多的硬件和软件支持。

总结起来，BLDC电动机通过转子位置检测和电流控制实现高精度的转速和位置控制。

在控制方法上，可以采用开环控制或闭环控制，根据具体应用的需求选择合适的控制方式。

直流无刷电动机原理及应用论文直流无刷电动机（Brushless DC Motor，BLDC）是一种基于电子通断器件控制电机旋转方向和速度的电动机。

相比于传统的直流有刷电动机，BLDC电动机具有更高的效率、更长的寿命、更低的噪音和更高的可靠性等优势，在各个领域得到广泛的应用。

本文将重点探讨BLDC电动机的工作原理和应用。

首先，BLDC电动机的工作原理。

BLDC电动机由定子和转子两部分组成。

定子上包含若干个线圈，并按照一定的序列连接在一起，形成一个三相对称的定子线圈组。

转子上则安装有永磁体，在齿轮上切割一定数量的磁极，使得转子上每个磁极的极性均相邻两个相同。

当BLDC电动机通电时，通过外部电子通断器件按照一定的顺序控制定子线圈的通断，从而形成一个旋转的磁场。

转子上的磁极受到这个旋转的磁场作用，从而顺应旋转运动，带动负载旋转。

BLDC电动机的应用非常广泛。

首先，在家用电器中，BLDC电动机被广泛应用于洗衣机、空调、冰箱等领域。

由于BLDC电动机具有高效、低噪音的特点，使得家用电器具有更好的性能和用户体验。

其次，在汽车领域，BLDC电动机被应用于新能源汽车、电动自行车等交通工具中。

BLDC 电动机通过电能转换为机械能，实现车辆的驱动，提高了汽车的能源利用率和环境友好性。

再次，在工业生产中，BLDC电动机被广泛应用于机械设备、工业机器人等领域。

BLDC电动机具有高效、精准的控制性能，提高了工业设备的生产效率和可靠性。

最后，在航空航天工程中，BLDC电动机被应用于航空器、卫星等航天器件中。

BLDC电动机具有体积小、重量轻、噪音低等特点，适用于空间有限的环境。

当然，BLDC电动机也存在一些挑战和发展方向。

首先，电子通断器件的性能和可靠性对BLDC电动机的工作效果至关重要。

当前，有关电子通断器件的研发和改进仍然是一个热门领域，需要进一步提升其性能和可靠性。

其次，BLDC电动机的功率密度和散热问题也需要解决。

随着电动车等领域对BLDC电动机功率需求的增加，如何在减小体积的同时提升功率密度和散热效果，是一个需要注意的问题。

图文讲解无刷直流电机的工作原理电动无刷直流电机由电动机主体和驱动器组成导读：,是一种典型的机电一体化产品。

同三相异步电动机十分相似。

它的应用非常广泛，,机的定子绕组多做成三相对称星形接法在很多机电一体化设备上都有它的身影。

什么是无刷电机？无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。

由于无刷所以不会像变频调速下重载启动的同步电机那样在转子上另直流电动机是以自控式运行的，加启动绕组，也不会在负载突变时产生振荡和失步。

中小容量的无刷直流电动机的永磁体，稀土永磁无刷电动机的体积比材料。

因此，现在多采用高磁能级的稀土钕铁硼（Nd-Fe-B）同容量三相异步电动机缩小了一个机座号。

. . .无刷直流电动机是采用半导体开关器件来实现电子换向的，即用电子开关器件代替传无换向火花、机械噪声低等优点，广泛应用于统的接触式换向器和电刷。

它具有可靠性高、高档录音座、录像机、电子仪器及自动化办公设备中。

无刷直流电动机由永磁体转子、多极绕组定子、位置传感器等组成。

位置传感按转子（即检测转子磁极相对定子绕组的位位置的变化，沿着一定次序对定子绕组的电流进行换流按并在确定的位置处产生位置传感信号，经信号转换电路处理后去控制功率开关电路，置，定子绕组的工作电压由位置传感器输出控制的电子开。

一定的逻辑关系进行绕组电流切换）关电路提供。

位置传感器有磁敏式、光电式和电磁式三种类型。

采用磁敏式位置传感器的无刷直流电动机，其磁敏传感器件（例如霍尔元件、磁敏二极管、磁敏诂极管、磁敏电阻器或专用集成电路等）装在定子组件上，用来检测永磁体、转子旋转时产生的磁场变化。

采用光电式位置传感器的无刷直流电动机，在定子组件上按一定位置配置了光电传感器件，转子上装有遮光板，光源为发光二极管或小灯泡。

转子旋转时，由于遮光板的作用，定子上的光敏元器件将会按一定频率间歇间生脉冲信号。

（例是在定子组件上安装有电磁传感器部件采用电磁式位置传感器的无刷直流电动机，谐振电路等），当永磁体转子位置发生变化时，电磁效应将如耦合变压器、接近开关、LC 使电磁传感器产生高频调制信号（其幅值随转子位置而变化）。

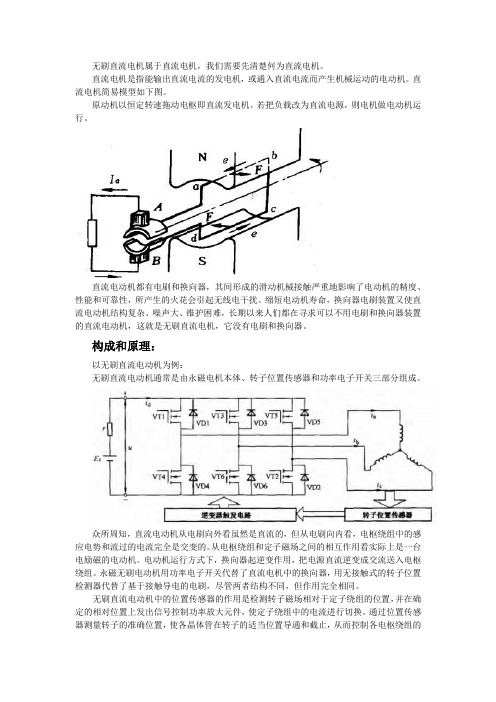

无刷直流电机属于直流电机，我们需要先清楚何为直流电机。

直流电机是指能输出直流电流的发电机，或通入直流电流而产生机械运动的电动机。

直流电机简易模型如下图。

原动机以恒定转速拖动电枢即直流发电机。

若把负载改为直流电源，则电机做电动机运行。

直流电动机都有电刷和换向器，其间形成的滑动机械接触严重地影响了电动机的精度、性能和可靠性，所产生的火花会引起无线电干扰。

缩短电动机寿命，换向器电刷装置又使直流电动机结构复杂、噪声大、维护困难，长期以来人们都在寻求可以不用电刷和换向器装置的直流电动机，这就是无刷直流电机，它没有电刷和换向器。

构成和原理：以无刷直流电动机为例：无刷直流电动机通常是由永磁电机本体、转子位置传感器和功率电子开关三部分组成。

众所周知，直流电动机从电刷向外看虽然是直流的，但从电刷向内看，电枢绕组中的感应电势和流过的电流完全是交变的。

从电枢绕组和定子磁场之间的相互作用看实际上是一台电励磁的电动机。

电动机运行方式下，换向器起逆变作用，把电源直流逆变成交流送入电枢绕组。

永磁无刷电动机用功率电子开关代替了直流电机中的换向器，用无接触式的转子位置检测器代替了基于接触导电的电刷，尽管两者结构不同，但作用完全相同。

无刷直流电动机中的位置传感器的作用是检测转子磁场相对于定子绕组的位置，并在确定的相对位置上发出信号控制功率放大元件，使定子绕组中的电流进行切换。

通过位置传感器测量转子的准确位置，使各晶体管在转子的适当位置导通和截止，从而控制各电枢绕组的电流随着转子位置的改变按一定的顺序进行换流，保证了每个磁极下电流的方向，实现了无电刷的无接触式换向。

控制：无刷直流电机使用了位置检测器代替了电刷，电子换向电路代替了机械式换向器，因此电子控制系统是这种电机不可缺少的必要组成部分。

开环控制系统和闭环控制系统。

可以实现电机正反转控制、制动、速度调节。

星形三相六状态无刷直流永磁电动机原理当开关管BG1与BG5导通时，电流由A组线圈进B组线圈出，两个线圈形成的合成磁场方向向上，，规定此时的磁场方向为0度、转子旋转角度为0，如下图。

无刷直流电动机的设计无刷直流电动机（BLDC）是一种基于电子换向器和磁传感器的新型电机，具有高效率、高功率密度、高可靠性、无摩擦等优点，广泛应用于工业、农业、家电和汽车等领域。

本文将介绍无刷直流电动机的设计原理、设计流程和一些关键技术。

一、设计原理无刷直流电动机的工作原理是利用永磁体和电流产生的磁场相互作用，从而产生转矩。

它的转子由一个或多个永磁体组成，通过电流换向器控制电流的方向，从而实现转子的旋转。

无刷直流电动机通常采用三相设计，每相之间的换向角为120度。

二、设计流程1.确定电机的额定功率和转速。

根据设计要求，确定电机的额定功率和转速。

这些参数将决定电机的尺寸、材料和冷却方式等。

2.选择永磁材料和磁路设计。

根据电机的运行环境和功率需求，选择合适的永磁材料。

同时，设计磁路以确保磁通密度的均匀分布和最小的磁路损耗。

3.设计定子绕组和绝缘系统。

根据电机的功率和电压要求，设计定子绕组。

同时，设计合适的绝缘系统以确保电机的安全性和可靠性。

4.确定电流换向器的拓扑和控制策略。

选择合适的电流换向器拓扑（如半桥、全桥等）以及控制策略（如PWM控制、电流环控制等），以实现电机的换向操作。

5.进行磁场分析和电磁设计。

通过磁场分析软件，进行电磁设计。

通过磁场分析，可以得到电机的特性曲线、转矩和功率密度等指标。

6.进行结构设计和热分析。

根据电机的尺寸和电机的工作环境，进行结构设计和热分析。

结构设计要考虑机械强度、制造成本等因素，热分析要考虑散热方式和绝缘系统。

7.制造和测试。

根据设计图纸进行电机的制造。

制造完成后，进行测试，通过测试结果对电机的设计进行修正和优化。

三、关键技术1.电磁设计技术。

电磁设计是无刷直流电动机设计的核心技术，它涉及到永磁体选材、磁路参数计算、磁场分析等方面。

2.电流换向器设计技术。

电流换向器是控制无刷直流电动机运行的关键部件，它的设计直接影响到电机的性能。

目前常用的换向器有半桥、全桥等拓扑，选择合适的拓扑和控制策略对电机的效率和稳定性有重要影响。

电机型号大全1. 直流电机1.1 直流有刷电机直流有刷电机是一种常见的电动机，在众多领域应用广泛。

以下是一些常见的直流有刷电机型号：•DC130-30：这款直流有刷电机具有高效率和高转矩的特点，适用于机器人、自动门、电动工具等领域。

•DC235-40：这款直流有刷电机体积小巧，功率高，适用于电动车、电动自行车等领域。

•DC320-50：这款直流有刷电机重量轻，适合用于玩具、模型等领域。

•DC500-60：这款直流有刷电机具有高速、高转矩和高效率的特点，适用于机械设备、自动化系统等领域。

1.2 直流无刷电机直流无刷电机是一种高效、低噪音、低维护的电动机。

以下是一些常见的直流无刷电机型号：•BLDC220-20：这款直流无刷电机具有高效率、长寿命和低噪音的特点，适用于家电、汽车等领域。

•BLDC260-25：这款直流无刷电机具有高转矩和低电磁干扰的特点，适用于航空模型、机器人等领域。

•BLDC310-30：这款直流无刷电机适用于无人机、机械手臂、智能家居等领域，具有高速、高转矩和高效率的特点。

•BLDC420-35：这款直流无刷电机适用于电动摩托车、电动汽车等领域，具有高效率和长寿命的特点。

2. 交流电机2.1 三相异步电机三相异步电机是一种常见的交流电机。

以下是一些常见的三相异步电机型号：•Y2-90L-2：这款三相异步电机适用于风机、泵、制冷设备等领域，具有启动转矩大、效率高的特点。

•Y2-100L-4：这款三相异步电机适用于机床、风机、水泵等领域，具有运行稳定、噪音低的特点。

•Y2-132M1-6：这款三相异步电机适用于风机、冷却装置等领域，具有结构紧凑、效率高的特点。

2.2 单相异步电机单相异步电机是一种常见的交流电机，通常用于家庭电器和轻载设备。

以下是一些常见的单相异步电机型号：•YY70-4：这款单相异步电机适用于洗衣机、插座风扇等领域，具有体积小、功率高的特点。

•YY90L-6：这款单相异步电机适用于空调、冷却设备等领域，具有低噪音、运行稳定的特点。

直流无刷电动机的结构嘿，朋友们！今天咱们来好好聊聊直流无刷电动机的结构，这可是个超有意思的玩意儿呢！你看啊，直流无刷电动机就像是一个小巧而精密的“动力小宇宙”。

它的结构里面藏着好多奥秘和巧妙的设计哦。

首先来说说它的定子吧。

定子就像是这个“小宇宙”的稳定基石，安安静静地待在那里，为整个电动机提供坚实的支撑。

它通常由铁芯和绕组组成，这铁芯啊，就好比是电动机的“骨架”，得足够坚固才行。

而绕组呢，就像是缠绕在骨架上的“魔法线圈”，当电流通过的时候，就会产生神奇的磁场。

你可以把它想象成一个充满魔力的漩涡，吸引着周围的力量，为电动机的运转提供动力的基础。

再看看转子，转子那可是个活跃的小家伙呢！它就像一个旋转的舞者，在定子创造的磁场中尽情地舞动。

转子一般由永磁体或者导磁材料制成。

如果是永磁体的转子，那就像是自带超强磁力的小明星，自身就有着强大的磁场，在定子磁场的作用下，快速地旋转起来，带动整个电动机工作。

要是导磁材料制成的转子呢，它就会在电流通过绕组产生的磁场影响下，被磁化并且跟随磁场的变化而转动，就像一个很会配合的小伙伴，和定子默契十足地完成工作。

还有啊，直流无刷电动机里还有一个很重要的部分，那就是换相器。

换相器就像是一个聪明的指挥官，指挥着电流的流向，让电动机能够持续稳定地运转。

它可以根据转子的位置，及时地改变电流在绕组中的方向，确保转子始终受到正确方向的力，不停地旋转下去。

这就好比在一场精彩的接力赛中，换相器就是那个准确传递接力棒的选手，保证每一步都跑得顺顺利利，不让动力中断。

另外，电机的外壳也不能忽视哦。

它就像是电动机的“保护铠甲”，把里面那些精密的部件都好好地包裹起来，不让它们受到外界的干扰和伤害。

同时，外壳还能起到散热的作用，就像给热得冒汗的运动员吹吹风，让电动机在工作的时候不会因为过热而出现问题。

直流无刷电动机的这些结构部件相互配合，简直就是一个完美的团队。

定子提供基础磁场，转子在磁场中旋转产生动力，换相器巧妙地控制电流方向，外壳则保护着整个“团队”并帮助散热。

什么是无刷直流电动机？
无刷直流电动机是采纳半导体开关器件来实现电子换向的，即用电子开关器件代替传统的接触式换向器和电刷。

它具有牢靠性高、无换向火花、机械噪声低等优点，广泛应用于高档录音座、录像机、电子仪器及自动化办公设备中。

无刷直流电动机由永磁体转子、多极绕组定子、位置传感器等组成。

位置传感器按转子位置的变化，沿着肯定次序对定子绕组的电流进行换流（即检测转子磁极相对定子绕组的位置，并在确定的位置处产生位置传感信号，经信号转换电路处理后去掌握功率开关电路，按肯定的规律关系进行绕组电流切换）。

定子绕组的工作电压由位置传感器输出掌握的电子开关电路供应。

位置传感器有磁敏式、光电式和电磁式三种类型。

采纳磁敏式位置传感器的无刷直流电动机，其磁敏传感器件（例如霍尔元件、磁敏二极管、磁敏诂极管、磁敏电阻器或专用集成电路等）装在定子组件上，用来检测永磁体、转子旋转时产生的磁场变化。

采纳光电式位置传感器的无刷直流电动机，在定子组件上按肯定位置配置了光电传感器件，转子上装有遮光板，光源为发光二极管或小灯泡。

转子旋转时，由于遮光板的作用，定子上的光敏元器件将会按肯定频率间歇产生脉冲信号。

采纳电磁式位置传感器的无刷直流电动机，在定子组件上安装有电磁传感器部件（例如耦合变压器、接近开关、LC谐振电路等），当永磁体转子位置发生变化时，电磁效应将使电磁传感器产生高频调制信号（其幅值随转子位置而变化）。
