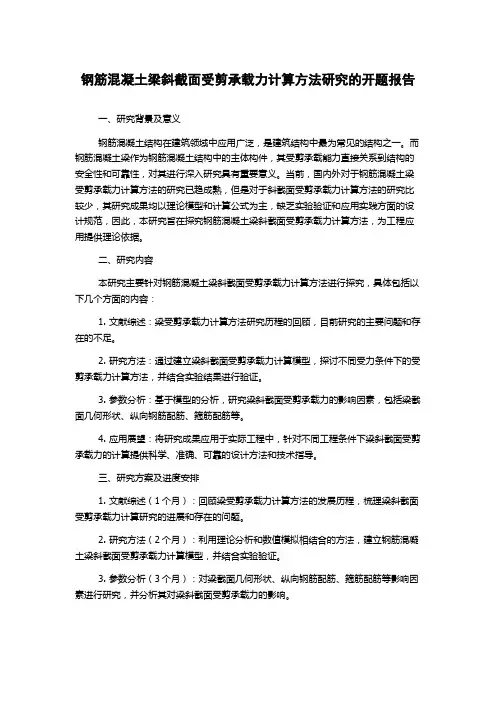

钢筋混凝土梁斜截面受剪承载力计算方法研究的开题报告一、研究背景及意义钢筋混凝土结构在建筑领域中应用广泛,是建筑结构中最为常见的结构之一。
而钢筋混凝土梁作为钢筋混凝土结构中的主体构件,其受剪承载能力直接关系到结构的安全性和可靠性,对其进行深入研究具有重要意义。
当前,国内外对于钢筋混凝土梁受剪承载力计算方法的研究已趋成熟,但是对于斜截面受剪承载力计算方法的研究比较少,其研究成果均以理论模型和计算公式为主,缺乏实验验证和应用实践方面的设计规范,因此,本研究旨在探究钢筋混凝土梁斜截面受剪承载力计算方法,为工程应用提供理论依据。
二、研究内容本研究主要针对钢筋混凝土梁斜截面受剪承载力计算方法进行探究,具体包括以下几个方面的内容:1. 文献综述:梁受剪承载力计算方法研究历程的回顾,目前研究的主要问题和存在的不足。
2. 研究方法:通过建立梁斜截面受剪承载力计算模型,探讨不同受力条件下的受剪承载力计算方法,并结合实验结果进行验证。
3. 参数分析:基于模型的分析,研究梁斜截面受剪承载力的影响因素,包括梁截面几何形状、纵向钢筋配筋、箍筋配筋等。
4. 应用展望:将研究成果应用于实际工程中,针对不同工程条件下梁斜截面受剪承载力的计算提供科学、准确、可靠的设计方法和技术指导。
三、研究方案及进度安排1. 文献综述(1个月):回顾梁受剪承载力计算方法的发展历程,梳理梁斜截面受剪承载力计算研究的进展和存在的问题。
2. 研究方法(2个月):利用理论分析和数值模拟相结合的方法,建立钢筋混凝土梁斜截面受剪承载力计算模型,并结合实验验证。
3. 参数分析(3个月):对梁截面几何形状、纵向钢筋配筋、箍筋配筋等影响因素进行研究,并分析其对梁斜截面受剪承载力的影响。
4. 应用展望(1个月):将研究成果应用到实际工程中,针对不同工程条件下梁斜截面受剪承载力的计算提供科学、准确、可靠的设计方法和技术指导。
四、预期研究成果本研究将在理论模型、计算公式和实验验证方面探讨钢筋混凝土梁斜截面受剪承载力计算方法,分析梁截面几何形状、纵向钢筋配筋、箍筋配筋等对梁斜截面受剪承载力的影响,得出科学、准确、可靠的设计方法和技术指导,为相关工程实践提供理论依据。
第1篇一、实验目的本次实验旨在研究钢筋混凝土梁在受剪荷载作用下的力学性能,包括裂缝发展、破坏形态、极限荷载等,从而了解钢筋混凝土梁的受剪承载力和变形规律,为实际工程设计提供理论依据。
二、实验原理钢筋混凝土梁受剪承载力是指梁在剪切力作用下抵抗破坏的能力。
在实验中,通过对梁施加竖向集中荷载,观察其裂缝发展、变形和破坏形态,从而分析其受剪承载力和变形规律。
三、实验材料与设备1. 实验材料:- 钢筋:HRB400级钢筋- 混凝土:C30级混凝土- 钢纤维:直径0.3mm,长度25mm- 箍筋:HPB300级钢筋,直径8mm2. 实验设备:- 万能试验机- 拉伸试验机- 荷载传感器- 位移传感器- 测量裂缝宽度的工具- 计算机及数据采集系统四、实验方法1. 试件制作:按照设计要求,制作6根钢筋混凝土梁试件,尺寸为150mm×150mm×600mm,梁高与跨径之比为1:4。
在梁中部设置集中荷载点,并在梁的两侧布置箍筋,箍筋间距为100mm。
2. 实验加载:将试件放置在万能试验机上,施加竖向集中荷载,荷载以5kN/min的速率均匀增加,直至试件破坏。
3. 数据采集:在实验过程中,记录荷载、位移、裂缝宽度等数据,并通过数据采集系统实时传输至计算机。
五、实验结果与分析1. 裂缝发展:实验过程中,梁中部荷载点附近出现斜裂缝,随着荷载的增加,裂缝逐渐扩展,直至试件破坏。
2. 破坏形态:试件破坏时,斜裂缝贯穿整个梁截面,箍筋屈服,混凝土剥落。
3. 极限荷载:试件破坏时的荷载为极限荷载,计算得出钢筋混凝土梁的受剪承载力。
4. 变形规律:实验过程中,梁的挠度随着荷载的增加而逐渐增大,直至试件破坏。
六、结论1. 钢筋混凝土梁在受剪荷载作用下,斜裂缝是主要的破坏形式。
2. 钢筋混凝土梁的受剪承载力与混凝土强度、箍筋直径、箍筋间距等因素有关。
3. 实验结果与理论计算基本吻合,为实际工程设计提供了理论依据。
七、建议1. 在实际工程设计中,应根据工程要求选择合适的混凝土强度等级和箍筋直径。
《混凝土结构基本原理》试验课程作业COLLEGE OF CIVIL ENGINEERING混凝土结构基本原理试验方案试验名称梁斜压试验试验课教师赵勇姓名王xx学号Xxxxxx手机号188xxxxxxxx任课教师李方元日期2014年12月2日目录1试验目的 ........................................................................................................................ - 2 - 2试件设计 ........................................................................................................................ - 2 -2.1试件设计的依据................................................................................................... - 2 -2.2试件主要参数....................................................................................................... - 2 -2.3 试件的制作 ......................................................................................................... - 3 -3材性试验 ........................................................................................................................ - 3 -3.1 混凝土材性实验 .................................................................................................. - 3 -3.2 钢筋材性实验...................................................................................................... - 3 -4 试验过程 ....................................................................................................................... - 4 -4.1加载装置.............................................................................................................. - 4 -4.2加载制度.............................................................................................................. - 5 -4.3承载力极限状态确定方法 .................................................................................... - 5 -4.4量测与观测内容................................................................................................... - 5 -4.4.1 纵向钢筋应变 ........................................................................................... - 6 -4.4.2箍筋钢筋应变 ............................................................................................ - 6 -4.4.3 挠度变形和梁侧面混凝土应变.................................................................. - 6 -4.4.4裂缝........................................................................................................... - 7 -4.5裂缝发展及破坏形态............................................................................................ - 7 -4.5.1裂缝发展描述:......................................................................................... - 7 -4.5.2破坏形态记录:......................................................................................... - 8 -5试验数据处理与分析 ...................................................................................................... - 8 -5.1荷载-挠度关系曲线 .............................................................................................. - 8 -5.2 荷载-纵筋应变关系曲线.................................................................................... - 11 -5.3荷载-箍筋应变关系曲线..................................................................................... - 12 -5.4正截面承载力分析 ............................................................................................. - 14 -5.5斜截面承载能力分析.......................................................................................... - 15 -5.6构件承载能力分析 ............................................................................................. - 15 -5.7理论计算与试验结果的对比分析 ....................................................................... - 15 -6 结论............................................................................................................................. - 16 -1试验目的(1)了解梁受剪斜压破坏试验配筋设计。
钢筋混凝土梁的抗剪性能试验研究一、研究背景钢筋混凝土结构是现代建筑中广泛采用的一种结构形式。
在钢筋混凝土结构中,梁扮演着承载荷载的重要角色。
梁在荷载作用下受力,其中抗剪性能是影响梁承载力的主要因素之一。
因此,研究钢筋混凝土梁的抗剪性能对于保证建筑结构的安全性具有重要意义。
二、研究目的本研究的目的是通过试验研究,探究不同参数对钢筋混凝土梁抗剪性能的影响,为钢筋混凝土结构设计提供理论依据。
三、研究方法本研究采用试验研究的方法,通过制作不同参数的钢筋混凝土梁,对其抗剪性能进行测试,并分析其受力特点和破坏模式。
四、试验设计1.试验样品制作本次试验制作的钢筋混凝土梁为T型梁,其截面尺寸为200mm×300mm,长度为1000mm。
在制作过程中,使用混凝土强度等级为C30、钢筋品种为HRB400的材料。
2.试验参数设置本次试验设置了以下参数:(1)纵向钢筋直径:10mm、12mm、14mm(2)箍筋间距:100mm、150mm、200mm(3)箍筋直径:6mm、8mm、10mm设置以上参数的目的是探究不同参数对钢筋混凝土梁抗剪性能的影响。
3.试验方法本次试验采用四点弯曲试验法,按照GB/T50081-2002《混凝土结构设计规范》的要求进行。
试验过程中记录梁的位移、载荷等数据,以便后续分析。
五、试验结果分析1.梁的受力特点试验结果显示,随着纵向钢筋直径的增加,梁的承载力逐渐增加;随着箍筋间距的增加,梁的承载力逐渐降低;随着箍筋直径的增加,梁的承载力逐渐增加。
2.梁的破坏模式试验结果显示,在大多数样品中,梁的破坏模式为剪切破坏。
在一些样品中,还出现了箍筋断裂和钢筋拉断等破坏形式。
六、结论本次试验研究了不同参数对钢筋混凝土梁抗剪性能的影响,并得出以下结论:(1)随着纵向钢筋直径的增加,梁的承载力逐渐增加;(2)随着箍筋间距的增加,梁的承载力逐渐降低;(3)随着箍筋直径的增加,梁的承载力逐渐增加;(4)大多数样品中,梁的破坏模式为剪切破坏,还出现了箍筋断裂和钢筋拉断等破坏形式。

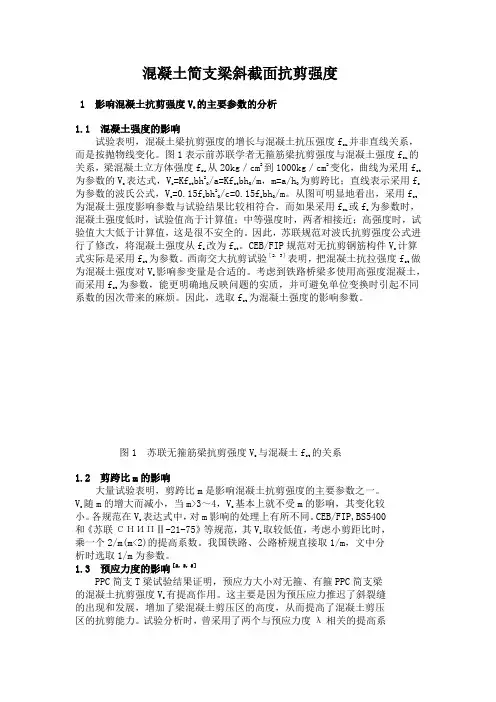

混凝土简支梁斜截面抗剪强度1 影响混凝土抗剪强度Vc的主要参数的分析1.1 混凝土强度的影响试验表明,混凝土梁抗剪强度的增长与混凝土抗压强度fcu并非直线关系,而是按抛物线变化。
图1表示前苏联学者无箍筋梁抗剪强度与混凝土强度fcu的关系,梁混凝土立方体强度fcu 从20kg/cm2到1000kg/cm2变化,曲线为采用fct为参数的Vc 表达式,Vc=Kfctbh2/a=Kfctbh/m,m=a/h为剪跨比;直线表示采用fc为参数的波氏公式,Vc =0.15fcbh2/c=0.15fcbh/m。
从图可明显地看出,采用fct为混凝土强度影响参数与试验结果比较相符合,而如果采用fcu 或fc为参数时,混凝土强度低时,试验值高于计算值;中等强度时,两者相接近;高强度时,试验值大大低于计算值,这是很不安全的。
因此,苏联规范对波氏抗剪强度公式进行了修改,将混凝土强度从fc 改为fct。
CEB/FIP规范对无抗剪钢筋构件Vc计算式实际是采用fct 为参数。
西南交大抗剪试验[2,3]表明,把混凝土抗拉强度fct做为混凝土强度对Vc影响参变量是合适的。
考虑到铁路桥梁多使用高强度混凝土,而采用fct为参数,能更明确地反映问题的实质,并可避免单位变换时引起不同系数的因次带来的麻烦。
因此,选取fct为混凝土强度的影响参数。
图1 苏联无箍筋梁抗剪强度Vc 与混凝土fct的关系1.2 剪跨比m的影响大量试验表明,剪跨比m是影响混凝土抗剪强度的主要参数之一。
V c 随m的增大而减小,当m>3~4,Vc基本上就不受m的影响,其变化较小。
各规范在Vc表达式中,对m影响的处理上有所不同。
CEB/FIP,BS5400和《苏联СНИПⅡ-21-75》等规范,其Vc取较低值,考虑小剪距比时,乘一个2/m(m<2)的提高系数。
我国铁路、公路桥规直接取1/m,文中分析时选取1/m为参数。
1.3 预应力度的影响[2,3,5]PPC简支T梁试验结果证明,预应力大小对无箍、有箍PPC简支梁的混凝土抗剪强度Vc有提高作用。

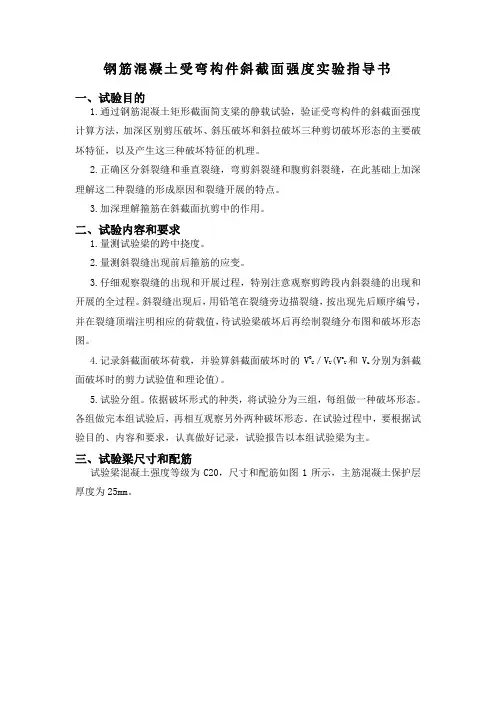

钢筋混凝土受弯构件斜截面强度实验指导书一、试验目的1.通过钢筋混凝土矩形截面简支梁的静载试验,验证受弯构件的斜截面强度计算方法,加深区别剪压破坏、斜压破坏和斜拉破坏三种剪切破坏形态的主要破坏特征,以及产生这三种破坏特征的机理。
2.正确区分斜裂缝和垂直裂缝,弯剪斜裂缝和腹剪斜裂缝,在此基础上加深理解这二种裂缝的形成原因和裂缝开展的特点。
3.加深理解箍筋在斜截面抗剪中的作用。
二、试验内容和要求1.量测试验梁的跨中挠度。
2.量测斜裂缝出现前后箍筋的应变。
3.仔细观察裂缝的出现和开展过程,特别注意观察剪跨段内斜裂缝的出现和开展的全过程。
斜裂缝出现后,用铅笔在裂缝旁边描裂缝,按出现先后顺序编号,并在裂缝顶端注明相应的荷载值,待试验梁破坏后再绘制裂缝分布图和破坏形态图。
4.记录斜截面破坏荷载,并验算斜截面破坏时的V OU /VU(V oU和Vu分别为斜截面破坏时的剪力试验值和理论值)。
5.试验分组。
依据破坏形式的种类,将试验分为三组,每组做一种破坏形态。
各组做完本组试验后,再相互观察另外两种破坏形态。
在试验过程中,要根据试验目的、内容和要求,认真做好记录,试验报告以本组试验梁为主。
三、试验梁尺寸和配筋试验梁混凝土强度等级为C20,尺寸和配筋如图1所示,主筋混凝土保护层厚度为25mm。
四、材料的力学性能试验为了分析试验结果,对原材料必须进行力学性能试验.由于时间限制,这项工作由教师进行。
试验内容混凝土:立方体强度f cu o ,棱柱体抗压强度f c 0,弹性模量E c 0。
钢筋:主筋和箍筋的抗拉屈服强度f y 0。
五、试验方法根据试验梁最大承载能力,决定加载装置和加载方式。
本次试验有三种不同规格的梁,其加载体系均采用反力架,千斤顶加载体系。
加载装置如图2所示。
剪压)斜压)图1实验梁详图1.试验梁安装要求本次的试验梁和支座的连接为简支。
试验梁两端搁置在专门设计的支座上,保证梁在受力后,粱的一端能够转动而另一端能够水平移动,试验梁就位后,应保证几何尺寸位置的准确。
《混凝土结构基本原理》试验课程作业梁受剪试验(剪压破坏)试验报告试验名称梁受剪试验(剪压破坏)试验课教师林峰姓名学号手机号任课教师日期2014年11月25日1. 试验目的通过试验学习认识混凝土梁的受剪性能(剪压破坏),掌握混凝土梁的受剪性能试验的测试方法,巩固课堂知识,加深对于斜截面破坏的理解。
2. 试件设计2.1 材料和试件尺寸试件尺寸(矩形截面):b×h×l=120×200×1800mm;混凝土强度等级:C20;纵向受拉钢筋的种类:HRB335;箍筋的种类:HPB235;2.2 试件设计(1)试件设计依据根据剪跨比l和弯剪区箍筋配筋量的调整,可将试件设计为剪压、斜压和斜拉破坏,剪压破坏的l满足1≤l≤3。
进行试件设计时,应保证梁受弯极限荷载的预估值比剪极限荷载预估值大。
(2)试件参数如表1表1 试件参数试件尺寸(矩形截面)120×200×1800mm下部纵筋②218上部纵筋③210箍筋① 6@150(2)纵向钢筋混凝土保护层厚度15mm配筋图见图1图1 试件配筋图(3)试件加载估算 ①受弯极限荷载 uM P =105.25kN ②受剪极限承载力其中,当 1.5l <时,取 1.5l =,当3l >时,取3l =。
uQ P =65.98kN可以发现uQ P <uM P ,所以试件会先发生受剪破坏。
具体计算过程见附录一。
2.3 试件的制作根据《普通混凝土力学性能试验方法标准》GB/T 50081-2002规定, 成型前,试模内表面应涂一薄层矿物油或其他不与混凝土发生反应的脱模剂。
取样或拌制好的混凝土拌合物,至少用铁锨再来回拌合三次。
将混凝土拌合物一次装入试模,装料时应用抹刀沿各试模壁插捣,并使混凝土拌合物高出试模口。
采用标准养护的试件,应在温度为20±5℃的环境中静置一昼夜至二昼夜,然后编号、拆模。
拆模后应立即放入温度为20±2℃,相对湿度为95%以上的标准养护室中养护,或在温度为20±2℃的不流动的氢氧化钙饱和溶液中养护。
钢筋混凝土梁斜截面剪压破坏过程及特征下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!钢筋混凝土梁斜截面剪压破坏过程及特征1. 引言钢筋混凝土结构在工程中广泛应用,其梁的剪切破坏过程及其特征对于结构设计和安全评估具有重要意义。
钢筋混凝土斜截面受剪计算方法及实验研究专业:勘查技术与工程班级:勘查1002班学生姓名:李迎,冯京京,王娜娜,达丽哈指导教师:完成时间:2013年9月13日受力构件斜载面承载计算引言:在荷载作用下,钢筋混凝土受弯构件在其主要承受弯矩的区段内将产生垂直裂缝。
若受弯承载力不足,则将沿正斜面发生弯曲破坏。
同时,钢筋混凝土受弯构件在剪力和弯矩共同作用的区段内常产生斜裂缝,并可能沿斜载面发生剪切破坏。
这种破坏往往是突然的,缺乏明显的预兆,属于脆性破坏,设计时应当避免。
因此,为了保证受弯构件的承载力,除了进行正载面承载力计算外,还须进行斜载面承载力计算。
为了提高受弯构件沿斜载面的受剪承载力,可在构件中配置箍筋和弯起钢筋。
箍筋和弯起钢筋统称为腹筋。
一般称配置了腹筋的梁唯有腹筋梁,反之为无腹筋梁。
关键字:无腹筋梁斜载面的受力状态,箍筋强度,弯起钢筋的抗剪承载力梁斜截面抗剪承载力问题是混凝土结构基本理论中的经典问题之一。
因其破坏机理复杂,影响因素众多一直备受国内外学者关注。
近一百年来,国内外对混凝土梁在不同荷载作用情况下的抗剪性能进行了大量的试验研究,采用了非常精巧的分析工具,但是仍然没有完全弄清楚。
各国规范提供的抗剪承载力计算公式,大多是通过对大量的实验结果的分析,同时采用数理统计方法建立起来的。
美国混凝土协会提出圆柱体抗压强度设计值大于41Mpa 的混凝土为高强混凝土,我国根据当前的设计和施工水平,认为混凝土强度等级大于C50 的混凝土为高强混凝土[1]。
随着经济水平的不断提高,高强混凝土在工程中的应用越来越普遍。
由于高强混凝土水泥用量大,流动性较大,与普通混凝土相比,脆性增加,性能上也有所不同。
现行规范公式用于高强混凝土无腹筋梁抗剪强度计算,对抗剪强度各主要影响因素的评估是否仍然合适,会否造成计算的安全度降低,是有待研究解决的问题。
有腹筋梁出现斜裂缝后,箍筋不仅直接承受相当部分的剪力,而且有效的印制斜裂缝的开展和延伸,对提高剪压区混凝土的受剪承载力,斜裂缝处骨料咬合力和纵向钢筋的销铨作用有着重要的影响。
梁的斜截面受剪破坏形态受剪破坏实验数值模拟研究
(一)
梁的斜截面受剪破坏形态受剪破坏实验数值模拟研究报告
研究目的
•探究梁的斜截面受剪破坏形态;
•进行受剪破坏实验;
•基于实验数据进行数值模拟。
研究背景
•梁是一种常见的结构元件,在工程中广泛应用;
•斜截面是梁的一种特殊形态,在受力时容易发生破坏;
•通过实验数值模拟的方法,可以对梁的斜截面受剪破坏形态进行研究。
实验设计
1.材料选择和试样制备
–选择具有代表性的材料作为实验材料;
–制备符合标准尺寸的梁的斜截面试样。
2.实验设备和测量仪器
–配备相应的荷载设备,用于施加剪力;
–使用应变计等测量仪器,以获取实验数据。
3.实验步骤
–对试样进行预应力处理;
–施加剪力,记录试验过程中的应变和位移数据;
–达到破坏载荷时停止实验。
4.数据分析和模拟
–对实验数据进行整理和分析;
–利用数值模拟软件,建立斜截面受剪破坏模型;
–将实验数据与数值模拟结果进行对比和验证。
实验结果与分析
•经过实验,观察到梁的斜截面受剪破坏形态为剪切破坏;
•实验数据显示,在达到破坏载荷时,试样出现明显的裂缝;•数值模拟结果与实验数据吻合较好,验证了数值模拟的有效性。
结论与展望
•通过本次研究,我们深入了解了梁的斜截面受剪破坏形态;
•实验结果与数值模拟相结合,为梁的设计和建造提供了重要的参考;
•未来可以进一步研究不同参数对斜截面受剪破坏形态的影响,以提高结构的安全性和抗震能力。
注意:上述内容仅为假设,实际研究报告需根据实验和研究结果进行撰写。
钢纤维混凝土梁实验报告一、实验目的1.在学习钢筋混凝土受弯构件正截面受弯性能、斜截面受剪性能以及钢筋的布置的基础上,通过钢筋混凝土简支梁的设计、制作和受弯全过程的试验,对受弯承载力、刚度和裂缝进行测定,并对破坏形态进行观测,进一步加强对钢筋混凝土梁受弯性能、正截面承载力计算理论、裂缝及变形性能的理解。
2.学习适筋梁、超筋梁和少筋梁的配筋,计算破坏荷载,观测破坏形态和挠度,裂缝开展和分布情况。
3.学习钢筋混凝土截面抗剪验算的方法。
4.了解并掌握钢筋混凝土构件的制作过程。
5.了解常用结构试验仪器的使用方法。
6.初步掌握结构试验测量数据的整理和分析,试验分析报告的撰写。
7.以钢纤维混凝土的资料查找、钢纤维混凝土梁的制作及试验,培养对结构试验的兴趣,了解结构试验的前沿,并锻炼资料的自主查找学习能力。
二、实验要求1.设计钢纤维混凝土单筋简支梁,使之在试验室提供的加载条件下破坏,观察破坏的全过程。
2.利用试验室提供的材料和试验器具,自己动手制作混凝土构件。
3.对制作试件的开裂荷载、破坏荷载以及受力性能进行预测。
4.混凝土构件加载试验,验证预测结果。
三、实验设计一)梁基本参数的选择1.试验梁的几何尺寸:a)梁截面尺寸:b×h=100mm×150mm;b)梁的跨度:l=1000mm;c)保护层厚度:c=15mm;2.钢筋型号:HRB335:a)钢筋直径:d=6mm;b)钢筋的抗拉强度设计值:f y=300N/mm2;c)钢筋的抗压强度设计值:f y’=300N/mm2;3.钢纤维混凝土等级:CF25:a)钢纤维混凝土轴心抗压强度设计值:f fc=11.9 N/mm2;b)基体混凝土轴心抗拉强度标准值:f t=1.27N/mm2;4.钢纤维几何尺寸:a)钢纤维长度:l f=30mm;b)钢纤维直径(等效直径):d f=0.6mm二)配合比及材料用量通过查阅相关钢纤维混凝土配合比设计的论文,试验用钢纤维混凝土配合比设计如下所示:a)设计要求:i.钢纤维混凝土强度为CF25;ii.维勃稠度为20s;b)材料选择:i.水泥强度,以大二建筑材料实验28d实测水泥强度42.5MPa计算;ii.水灰比为0.566;iii.砂率为53.0%,粗骨料为最大粒径为20mm的碎石,细骨料为细砂;iV.钢纤维体积率为1.8%;c)用量:i.试验梁尺寸为100mmx150mmx1000mm;ii.测试试块为100mm立方体试块,一共三个;iii.混凝土用量为0.0180m3;iV.考虑到搅拌混凝土过程及浇筑过程中混凝土的损失,取扩大系数为1.25;V.混凝土实际用量:0.0180x1.25=0.0225m3;Vi.混凝土配合材料用量表:项目水泥砂石水钢纤维混凝土材料用量kg/m3 321.56 962.60 853.63 182.00 140.40实际浇筑混凝土的时候,由于为了方便搅拌,所以多加入了1.2kg的水,所以实际的材料用量表应当作出调整,如下所示:项目水泥砂石水钢纤维混凝土材料用量kg/m3 321.56 962.60 853.63 235.29 140.40 材料实际用量kg 7.24 21.66 19.21 5.3 3.16三)钢筋配置及用量试验梁钢筋配置设计如下:♦纵向受拉筋为3根直径6mm的HRB335钢筋♦上部架立筋为2根直径6mm的HPB235钢筋♦箍筋配置:因梁尺寸较小,不必做抗剪配筋计算,箍筋配置试配为φ6-100的HPB235级钢筋,经验算,满足规范要求。
混凝土梁的抗剪强度检测方法一、前言混凝土梁是建筑结构中常见的构件,其抗剪强度是梁的重要参数之一,直接关系到梁的承载能力。
本文将介绍混凝土梁的抗剪强度检测方法,帮助工程师更好地了解混凝土梁的质量。
二、混凝土梁的抗剪强度混凝土梁的抗剪强度是指梁在受到剪力作用时,能够承受的最大剪力。
混凝土的抗剪强度受到多种因素影响,如混凝土强度、受力状态、梁的几何形状等。
三、抗剪强度检测方法1. 静载试验法静载试验法是一种常用的检测混凝土梁抗剪强度的方法。
该方法需要在实验室或现场进行,需要专业的设备和技术人员。
其具体步骤如下:(1)测量梁的几何尺寸和钢筋配筋情况。
(2)安装受力梁,受力梁的长度应大于或等于测试梁的长度。
(3)在梁的两端分别安装静载器,施加等量的荷载,持续时间应大于或等于5min。
(4)记录荷载和挠度数据,并制作荷载-挠度曲线。
(5)根据荷载-挠度曲线计算混凝土梁的抗剪强度。
2. 压剪试验法压剪试验法是一种在实验室进行的检测混凝土梁抗剪强度的方法。
其具体步骤如下:(1)测量梁的几何尺寸和钢筋配筋情况。
(2)将测试梁放在压剪试验机上,使其底部受压,上端受剪。
(3)施加逐渐增加的荷载,记录每个荷载下的应变和应力。
(4)根据应力-应变曲线计算混凝土梁的抗剪强度。
3. 振动法振动法是一种在现场进行的检测混凝土梁抗剪强度的方法。
其具体步骤如下:(1)在测试梁的两端用钢丝绳吊起,保证梁与地面垂直。
(2)用锤子敲击测试梁,记录梁的自由振动周期。
(3)根据测试数据计算混凝土梁的抗剪强度。
四、注意事项1. 在进行静载试验时,应保证受力梁的长度大于或等于测试梁的长度。
2. 在进行压剪试验时,应注意梁的质量和钢筋的配筋情况,以避免实验结果的误差。
3. 在进行振动法时,应注意测试数据的准确性和可靠性。
五、结论混凝土梁的抗剪强度是梁的重要参数之一,直接关系到梁的承载能力。
静载试验法、压剪试验法和振动法是常用的检测混凝土梁抗剪强度的方法。
┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊《混凝土结构基本原理》试验课程作业L ENGINEERING梁斜拉破坏试验报告试验名称梁斜拉破坏试验课教师姓名学号手机号理论课教师日期2012年12月7日┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊1. 试验目的(1)参加并完成规定的实验项目内容,理解和掌握钢筋混凝土梁受剪斜拉破坏的实验方法和实验结果,通过实践掌握试件的设计、实验结果整理的方法。
(2)观察混凝土梁的受剪斜拉破坏过程,记录钢筋混凝土梁的应变、绕度及裂缝的发展情况。
2. 试件设计2.1 材料选取混凝土强度等级:C20 纵向受拉钢筋种类:HRB335 箍筋的种类:HPB2352.2 试件设计(1)试件设计的依据根据剪跨比λ和弯剪区箍筋配筋量的调整,可讲试件设计为剪压、斜压和斜拉破坏。
进行试件设计时,应保证梁受弯极限荷载的预估值比剪极限荷载的预估值打。
(2)试件的主要参数试件尺寸:b×h×l=120×200×1800mm;纵向钢筋混凝土保护层厚度:15mm;试件的配筋情况见表1和图1 如下:试件编号试件特征配筋情况加载位置b(mm)预估受剪极限荷载P uQ (kN)预估受弯极限荷载P uM (kN)①②③QC 斜拉破坏φ6@250(2) 218 210 600 50 691232.3 试件制作试验试件在室内浇筑制作,并于养护室与材料试验试件同条件进行试件养护。
在实验前宜将时间表面刷白,并分格画线。
材料试验试件的制作与养护均根据国家标准《普通混凝土力学性能试验方法标准》GB/T 50081-2002规定,试件尺寸为100mm×100mm×300mm,将试件在20±3℃的温度和相对湿度90%以上的潮湿空气中养护,试块留设时间:2012年9月20日,试验时间:2012年11月7日。
钢筋混凝土梁斜截面受剪试验试验报告
院系:班级:姓名:学号:指导老师:
二〇年月
土木工程系农水20162班唐渊20161010061老师01,廖欢
181210一、实验目的要求1、通过观察混凝土梁抗剪破坏的全过程,研究认识混凝梁斜拉的受弯性能。2、理解和掌握钢筋混凝土梁受弯构件的实验方法和实验结果,通过实践掌握试件的设计、实验结果整理的方法。
二、材性数据1.混凝土:立方抗压强度实测值fcu=19N/mm2强度等级:C25弯曲抗压强度标准值fcmk
=18.9Nmm2
弯曲抗压强度设计值fcm
=13.5n/mm2
抗拉强度标准值:ftk
=1.78N/mm2
抗拉强度设计值:ft
=1.27N/mm2
弹性模量:Ec
=2.8x104N/mm2
2.钢筋:HRB400实测直径:d=mm等级屈服点(抗拉强度标准值):fyk
=400N/mm2
抗拉强度设计值:fy
=360N/mm2
弹性模量:Es
=2x105N/mm2
三、试件实测尺寸高度:h=200mm宽度:b=140mm钢筋保护层厚度:C=20mmas
=29mm
四、试件配筋图
五、量测仪表布置图3
六、加载装置图
七、试验荷载值的计算1.计算简图 九、试验结果 1.实验数据
4
2.开裂荷载计算因为试验试件的钢筋用量很少,只考虑混凝土对抗剪强度的贡献。而混凝土抗剪破坏的体现就是混凝土开裂,所以混凝土开裂的荷载即为下面计算的承载力极限荷载。
3.承载力极限荷载计算加载点a(mm)ho(mm)bλλ取值破坏模式αcv
ft(MPa)Vcs
(kN)6001711403.5087723斜拉0.43751.2713.30
八、加载程序设计1.试验准备就绪后,进行预加载。预加载为预估极限荷载的10%,观察所有仪器是否工作正常,之后卸载至零。2.进入正式加载阶段,采用荷载分级加载方式,每级荷载不超过预估极限荷载的20%;每级荷载持荷时间不少于5分钟,使试件变形趋于稳定后,再仔细测读仪表读数,待校核无误,方可进行下一级加荷。当荷载加至预估极限荷载时如果荷载仍然没有下降,则持续施加荷载,此时的每级荷载为预估荷载的10%,每级持荷时间为5分钟;当发现荷载出现下降,则将此时的荷载记录为实际极限荷载。3.采用位移控制的加载方式。每级位移施加量为极限荷载对应的位移值的10%;持荷时间为2分钟;当荷载下降至极限荷载的50%时,认为构件不适合继续承载;卸载至零,结束试验。
级别荷载F(kN)位移计钢筋应变混凝土表面应变位移1位移2位移3钢筋应变1钢筋应变2钢筋应变3混凝土表面应变1混凝土表面应变2
10.0000.0000.0000.0000.0000.0000.0000.0000.00023.0000.258-0.008-0.00541.00057.25038.5006.6001.20034.0000.515-0.015-0.01082.000114.50077.0009.9001.80046.0000.773-0.023-0.015123.000171.750115.50012.0002.100510.0001.030-0.030-0.020164.000229.000154.00024.3002.400612.0001.242-0.036-0.026221.400283.000220.80049.2005.400714.0001.454-0.042-0.032278.800337.000287.60069.6006.300816.0001.666-0.048-0.038336.200391.000354.400127.2006.600918.0001.878-0.054-0.044393.600445.000421.200152.40010.5001020.0002.090-0.060-0.050451.000499.000488.000153.30014.400 2.曲线图P~f曲线 十、原理题1.下列哪种荷载不属于《建筑结构荷载规范》中规定的结构荷载的范围( )答:温度荷载2.受弯构件斜截面承载力计算中,通过限制最小截面尺寸的条件是用来防止( )答:斜压破坏3.《混凝土结构设计规范》规定,预应力混凝土构件的混凝土强度等级不应低于( )答:C304.受弯构件斜截面承载力计算公式的建立是依据( )破坏形态建立的答:剪压破坏5.为了避免斜压破坏,在受弯构件斜截面承载力计算中,通过规定下面哪个条件来限制( )答:规定最小配箍率6.为了避免斜拉破坏,在受弯构件斜截面承载力计算中,通过规定下面哪个条件来限制( )答:规定最小截面尺寸限制7.“钢筋混凝土结构”课程中讲到的试验绝大多数是用( )做出来的答:模型试验8.下列钢筋混凝土结构的承载力极限标志中,( )条不正确答:主筋端部相对混凝土滑移达O.1mm9.《混凝土结构设计规范》规定,位于同一连接区段内的受拉钢筋搭接接头面积百分率,对于梁、板类构件,不宜大于( )答:0.2510.《混凝土结构设计规范》规定,位于同一连接区段内的受拉钢筋搭接接头面积百分率,对于柱类构件,不宜大于( )答:0.511.按试验的目的可将建筑结构试验分为( )答:生产检验性试验和科学研究性试验12.施加均布荷载的方法有( )答:气压加载和重物加载13.试件的最大承载能力和相应变形计算,应按照下列哪一种进行?( )答:实际材料性能指标14.当用一个加载器施加两点或两点以上荷载时常通过分配梁实现。下列哪一项对分配梁的要求提法不当?( )答:重量尽量小
1122.0002.345-0.073-0.063635.000721.000676.250185.10017.4001225.0002.600-0.085-0.075819.000943.000864.500201.00020.4001327.0002.855-0.098-0.0881003.0001165.0001052.750216.30021.0001430.0003.110-0.110-0.1001187.0001387.0001241.000240.60023.7001531.2004.370-0.180-0.1501599.0001941.0001723.000233.10018.0001628.0004.532-0.202-0.1721621.4001955.6001688.000150.00015.3001715.0004.694-0.224-0.1941643.8001970.2001653.00035.4006.0001812.0004.856-0.246-0.2161666.2001984.8001618.00011.4006.0001911.0005.018-0.268-0.2381688.6001999.4001583.00011.4006.000209.0005.180-0.290-0.2601711.0002014.0001548.00011.4006.000218.0005.000-0.290-0.2601777.0002222.0001511.00011.4006.00015.结构试验前,应进行预加载,下列论述哪一项不当?( )答:预应力混凝土结构的预加载值可以超过开裂荷载值16.测定结构材料的实际物理力学性能的项目,包括那些?( )答:强度、变形、弹性模量、泊松比、应力—应变关系17.试件的最大承载能力和相应变形计算,应按照下列哪一种进行?( )答:实际材料性能指标18.当用一个加载器施加两点或两点以上荷载时常通过分配梁实现。下列哪一项对分配梁的要求提法不当?( )答:重量尽量小19.结构试验前,应进行预加载,下列论述哪一项不当?( )答:预应力混凝土结构的预加载值可以超过开裂荷载值20.我国应变片的名义阻值一般取多少?( )答:120Ω21.与素混凝土梁相比,钢筋混凝上梁承载能力( )答:提高许多22.与素混凝土梁相比,钢筋混凝土梁抵抗开裂的能力( )答:提高不多23.与素混凝土梁相比,适量配筋的钢混凝土梁的承载力和抵抗开裂的能力( )答:承载力提高很多,抗裂提高不多24.钢筋混凝土梁在正常使用情况下( )答:通常是带裂缝工作的25.钢筋与混凝土能共同工作的主要原因是( )答:混凝土与钢筋有足够的粘结力,两者线膨胀系数接近26.一钢筋混凝土矩形截面梁,混凝土强度等级为C35,ft=1.57 N/mm2 ,钢筋采用HRB400级, fy=360N/mm2,则纵向受拉钢筋的最小配筋率为( )答:0.002527.截面尺寸和材料强度一定时,钢筋混凝土受弯构件正截面承载力与受拉区纵筋配筋率的关系是( )答:当配筋率在某一范围内时,配筋率越大,正截面承载力越大28.下列描述正确的是( )答:斜压破坏可通过截面尺寸限制条件防止其发生29.对荷载的标准值和设计值关系描述正确的是( )答:荷载的设计值=标准值×荷载的分项系数30.只要按受剪承载力公式计算并配置箍筋后,则( )答:肯定不会发生斜压破坏31.混凝土保护层厚度与下面哪种因素有关?( )答:以上都有关32.计算荷载效应时,永久荷载分项系数的取值应是( )答:其效应对结构不利时取1.233.结构构件的抗力与下列哪个因素无关答:A+B34.一对称配筋的钢筋混凝土构件两端固定,由于混凝土收缩(未受荷载)( )答:混凝土中产生拉应力,钢筋中产生压应力35.无腹筋梁斜截面的破坏形态主要有斜压破坏、剪压破坏和斜拉破坏三种。这三种破坏的性质是( )答:斜压破坏和斜拉破坏属于脆性破坏,剪压破坏属于延性破坏36.提高梁斜截面抗剪强度最有效的措施是( )答:加大截面高度37.钢筋混凝土粱的受拉区边缘达到下述( )时,受拉区开始出现裂缝答:混凝土弯曲时的极限拉应变值38.条件相同的无腹筋梁,发生斜压、斜拉、和剪压三种破坏形态时,以下正确的是( )答:斜压破坏的承载力 >剪压破坏的承载力 >斜拉破坏的承载力39.计算钢筋混凝土受弯构件的最大挠度时,按荷载的( ),并考虑荷载长期作用的影响 答:以上三种组合都可以40.箍筋配置过多,而截面尺寸又太小的梁,一般会发生( )答:斜压破坏41.以下不属于超过结构或构件承载能力极限状态的是( )答:结构或构件产生过大的变形42.《混凝土结构设计规范》规定混凝土强度等级按( )确定答:立方体抗压强度标准值43.对于钢筋混凝土构件,裂缝的出现和开展会使其( )答:长期刚度B增加44.以下关于混凝土的变形性能,说法不正确的是( )答:混凝土的切线模量就是其初始弹性模量45.以下哪项不是钢筋混凝土结构的缺点( )答:强度低 46.HRB335中的335代表下列哪种含义( )
