苯乙烯悬浮聚合及性能

实验名称苯乙烯的悬浮聚合2013级高分子2班覃秋桦 1314171027林夏洁 1314171014一、实验目的1. 了解悬浮聚合的反应原理及配方中各组分的作用。

2. 了解珠状聚合实验操作及聚合工艺的特点。

3. 通过实验，了解苯乙烯单体在聚合反应上的特性。

二、实验原理悬浮聚合是指在较强的机械搅拌下，借悬浮剂的作用，将溶有引发剂的单体分散在另一与单体不溶的介质中(一般为水)所进行的聚合。

根据聚合物在单体中溶解与否，可得透明状聚合物或不透明不规整的颗粒状聚合物。

像苯乙烯、甲基丙烯酸酯，其悬浮聚合物多是透明珠状物，故又称珠状聚合；而聚氯乙烯因不溶于其单体中，故为不透明、不规整的乳白色小颗粒(称为颗粒状聚合)。

悬浮聚合实质上是单体小液滴内的本体聚合，在每一个单体小液滴内单体的聚合过程与本体聚合是相类似的，但由于单体在体系中被分散成细小的液滴，因此，悬浮聚合又具有它自己的特点。

由于单体以小液滴形式分散在水中，散热表面积大，水的比热大，因而解决了散热问题，保证了反应温度的均一性，有利于反应的控制。

悬浮聚合的另一优点是由于采用悬浮稳定剂，所以最后得到易分离、易清洗、纯度高的颗粒状聚合产物，便于直接成型加工。

可作为悬浮剂的有两类物质:一类是可以溶于水的高分子化合物，如聚乙烯醇、明胶、聚甲基丙烯酸钠等。

另一类是不溶于水的无机盐粉末，如硅藻土、钙镁的碳酸盐、硫酸盐和磷酸盐等。

悬浮剂的性能和用量对聚合物颗粒大小和分布有很大影响。

一般来讲，悬浮剂用量越大，所得聚合物颗粒越细，如果悬浮剂为水溶性高分子化合物，悬浮剂相对分子质量越小，所得的树脂颗粒就越大，因此悬浮剂相对分子质量的不均一会造成树脂颗粒分布变宽。

如果是固体悬浮剂，用量一定时，悬浮剂粒度越细，所得树脂的粒度也越小，因此，悬浮剂粒度的不均匀也会导致树脂颗粒大小的不均匀。

为了得到颗粒度合格的珠状聚合物，除加入悬浮剂外，严格控制搅拌速度是一个相当关键的问题。

随着聚合转化率的增加，小液滴变得很粘，如果搅拌速度太慢，则珠状不规则，且颗粒易发生粘结现象。

高分子实验苯乙烯的悬浮聚合班级：姓名：学号：指导老师：日期：年月日实验目的熟悉苯乙烯悬浮聚合的原理和方法。

实验原理不溶于水的单体以小液滴状态悬浮在水中进行的聚合反应叫悬浮聚合，又叫珠状聚合。

体系主要由四个组分组成：单体、引发剂、水和分散剂。

一般控制油水比即油：水=1:1-1:3。

实验室中可更大一些。

单体液层在搅拌的剪切力作用下分散成微小液滴，粒径的大小主要由搅拌的速度决定，悬浮聚合物一般粒径在0.01-5mm之间，常取0.05-2mm.由于油水两相同的表面张力可使液滴粘结，必须加入分散剂降低表面张力，保护液滴，使形成的小珠有一定的稳定性。

分散剂可用聚乙烯醇（PVA）、明胶等高分子或不溶于水的无机盐如CaCO3、BaSO4等，用量约为单体量的0.1%左右。

对孤立的小珠本身而言，实际上仍系本体聚合，所以符合本体聚合的一般规律。

悬浮聚合法温度容易控制，兼取本体聚合和溶液聚合之长，后处理简单，生产成本低，产品可直接加工，但产品纯度不如本体法高，残留的分散剂影响透明度及介电性能。

反应简式如下：试剂和仪器苯乙烯（精制）、过氧化苯甲酰BPO(重结晶)、聚乙烯醇水溶液（3%）、蒸馏水、电动搅拌器、2.50ml三颈瓶、回流冷凝管、温度计、量筒、烧杯。

实验步骤在装有搅拌器、温度计、回流冷凝管的250ml三颈瓶中，加入7.5-8.5ml 3%的PVA水溶液及120ml蒸馏水，搅拌均匀后，再加入预先溶有0.1-0.13g BPO的15g苯乙烯溶液，调整适当搅拌速度，使液滴在水中分散成所要求的粒径，快速升温到85℃(可用便于观察的大烧杯作水溶)，恒温反应2.5小时左右，待粒珠稍有强度时，升温到90-95℃，熟化0.5-1小时。

反应结束后，倾出上层液体，用热水洗涤三次，再用冷水洗涤三次，然后抽滤，60℃下烘干，称重并观察珠粒是否透明和均匀。

实验数据称量的BPO的质量：0.130g。

最终烘干后得到的聚苯乙烯的质量：14.35g实验结果产率：14.35/15*100%=95.67%实验感想略。

苯乙烯悬浮聚合实验报告实验目的：本实验旨在通过苯乙烯悬浮聚合实验，探究聚合反应的过程和原理，并观察聚合物的形成情况。

实验原理：苯乙烯是一种单体，通过悬浮聚合反应可以将其聚合成聚苯乙烯。

悬浮聚合是指将单体悬浮在溶剂中，通过引发剂的作用，使单体逐渐聚合成高分子聚合物的过程。

在实验中，通常使用过硫酸铵作为引发剂，将其加入苯乙烯和溶剂的混合物中，通过加热反应使聚合反应进行。

实验步骤：1. 准备实验所需的苯乙烯、过硫酸铵、溶剂等材料，并将苯乙烯和溶剂按照一定比例混合均匀。

2. 将混合物倒入反应器中，并加入适量的过硫酸铵作为引发剂。

3. 将反应器密封，并加热至一定温度，使聚合反应开始进行。

4. 观察反应过程中的变化，包括颜色的变化、溶液的浑浊度等。

5. 当反应一定时间后，停止加热，待反应液冷却后，得到聚苯乙烯。

实验结果：在实验过程中，我们观察到苯乙烯和溶剂混合物在加热后逐渐变得浑浊，颜色也由无色逐渐变为黄色。

这是因为苯乙烯发生了聚合反应，形成了聚苯乙烯颗粒。

在实验结束后，我们得到了一定量的聚苯乙烯产物。

实验讨论：通过本实验，我们可以看到悬浮聚合反应是一种常见的聚合方法。

在实验中，过硫酸铵作为引发剂起到了催化聚合反应的作用。

聚合反应的进行需要一定的温度和时间，过高或过低的温度都会影响聚合反应的效果。

此外，溶剂的选择也对聚合反应有一定的影响，合适的溶剂可以提供良好的反应环境。

聚苯乙烯是一种常见的高分子材料，具有良好的物理性质和化学稳定性。

它可以用于制作塑料制品、电子产品外壳等。

通过悬浮聚合反应，可以控制聚苯乙烯的分子量和粒径，从而调节其性能。

因此，悬浮聚合反应在工业生产中具有重要的应用价值。

实验总结：通过苯乙烯悬浮聚合实验，我们了解了聚合反应的过程和原理，并观察到了聚苯乙烯的形成情况。

实验结果表明，悬浮聚合反应是一种有效的聚合方法，可以用于制备高分子材料。

在实际应用中，我们可以根据需要调节反应条件和材料配比，以获得所需的聚合物性能。

实验三苯乙烯的悬浮聚合化工系毕啸天 2010011811一、实验目的1. 了解悬浮聚合的特点和反应机理2. 掌握悬浮聚合的工艺特点及配方中每个组分的作用二、实验原理悬浮聚合是指油溶性单体在溶有分散剂（或称悬浮剂）的水中，借助于搅拌作用分散成细小液滴进行的聚合反应。

悬浮聚合在工业上的应用还有比较多的，根据聚合物在水中的溶解情况，可合成不同形态的悬浮聚合物，若聚合物不溶于单体，则产物呈不透明、不规整的颗粒状，如氯乙烯等单体的聚合；若聚合物溶于单体，则可得到透明的珠状产品，因此又可称为珠状聚合，如苯乙烯等单体的聚合。

苯乙烯是一种比较活泼的单体，容易进行聚合反应。

苯乙烯在水中的溶解度很小，将其倒入水中，体系分成两层，进行搅拌时，在剪切力作用下单体层分散成液滴，界面张力使液滴保持球形，而且界面张力越大形成的液滴越大，因此在作用方向相反的搅拌剪切力和界面张力作用下液滴达到一定的大小和分布。

而这种液滴在热力学上是不稳定的，当搅拌停止后，液滴将凝聚变大，最后与水分层，同时聚合到一定程度以后的液滴中溶有的发粘聚合物亦可使液滴相粘结。

因此，悬浮聚合体系还需加入分散剂。

悬浮聚合中，在每一个被分散的小液滴中，恰似一个本体聚合的微反应器，其聚合速度和平均相对分子质量以及产物的性质，都与在相同条件下本体聚合所得到的相仿。

不过其毕竟是在非均相的体系中进行，它的全部反应过程是处于亚稳态的。

因此据合众搅拌速度和分散剂的种类及用量是控制所得聚合物颗粒形态和大小的主要因素。

悬浮聚合的主要优点有：以水为介质，体系粘度低，易传热和控温；产物分子质量比溶液聚合高，分子质量分布均匀；杂质含量比乳液聚合的低；后处理工序比溶液聚合和乳液聚合简单，生产成本低，固体颗粒可直接使用。

悬浮聚合主要组分有四种：单体，水，分散剂，油溶性引发剂：1、单体：单体不溶于水，如：氯乙烯、苯乙烯、醋酸乙烯酯、甲基丙烯酸酯等。

2、水：作为热传导介质。

3、分散剂：包括水溶性高分子物质和水不溶性无机盐粉末两类。

实验二:苯乙烯的悬浮聚合一、实验目的1．通过对苯乙烯单体的悬浮聚合实验，了解自由基悬浮聚合的方法和配方中各组分的作用；2．学习悬浮聚合的操作方法；3．通过对聚合物颗粒均匀性和大小的控制，了解分散剂、升温速度、搅拌形式与搅拌速度对悬浮聚合的重要性。

二、实验原理悬浮聚合是由烯类单体制备高聚物的重要方法，由于水为分散介质，聚合热可以迅速排除，因而反应温度容易控制，生产工艺简单，制成的成品呈均匀的颗粒状，故又称珠状聚合，产品不经造粒可直接加工成型。

悬浮聚合得到珠状的聚合物颗粒，常常作为离子交换树脂和高分子试剂、高分子催化剂的载体。

苯乙烯是一种比较活泼的单体，容易进行聚合反应。

苯乙烯在水中的溶解度很小，将其倒入水中，体系分成两层，进行搅拌时，在剪切力作用下单体层分散成液滴，界面张力使液滴保持球形，而且界面张力越大形成的液滴越大，因此在作用方向相反的搅拌剪切力和界面张力作用下液滴达到一定的大小和分布。

而这种液滴在热力学上是不稳定的，当搅拌停止后，液滴将凝聚变大，最后与水分层，同时聚合到一定程度以后的液滴中溶有的发粘聚合物亦可使液滴相粘结。

因此，悬浮聚合体系还需加入分散剂。

悬浮聚合实质上是借助于较强烈的搅拌和悬浮剂的作用，将单体分散在单体不溶的介质（通常为水）中，单体以小液滴的形式进行本体聚合，在每一个小液滴内，单体的聚合过程与本体聚合相似，遵循自由基聚合一般机理，具有与本体聚合相同的动力学过程。

由于单体在体系中被搅拌和悬浮剂作用，被分散成细小液滴，因此悬浮聚合又有其独到之处，即散热面积大，防止了在本体聚合中出现的不易散热的问题。

由于分散剂的采用，最后的产物经分离纯化后可得到纯度较高的颗粒状聚合物。

悬浮聚合主要组分有四种：单体，分散介质（水），悬浮剂，引发剂。

1．单体:单体不溶于水，如：苯乙烯（styrene），醋酸乙烯酯（vinyl acetate），甲基丙烯酸酯（methyl methacrylate ）等。

实验三苯乙烯悬浮聚合悬浮聚合是制备合成树脂的重要方法之一。

它是在较强烈的机械搅拌力作用下，借着分散剂的帮助，将溶有引发剂的单体分散在与单体不相溶的介质中（通常为水）所进行的悬浮聚合。

因此，悬浮聚合体系一般由单体、引发剂、水、分散剂四种基本成分组成。

悬浮聚合实际上是单体小液滴内的本体聚合，聚合机理和本体聚合相似。

它的优点是：1 .体系粘度低，聚合热溶液排除，聚合温度容易控制。

2. 产品分子量较高，与本体聚合相似。

3. 产品易分离清洗，后处理简单。

其缺点是产品中含有少量的分散剂残留物，影响纯度。

比较悬浮聚合的优缺点可知，这是一种极有实用价值的高分子合成工艺。

根据聚合物在单体中的溶解与否，悬浮聚合的产物可以分为透明和不透明两类。

氯乙稀的聚合物不溶于其单体，产品是不透明的。

苯乙烯、甲基丙烯酸甲酯的聚合物溶于其单体，产品都是透明的，这类聚合又叫珠状聚合。

悬浮聚合的反应机理和动力学与本体聚合基本相同，理论研究和工业应用所关心的是聚合过程中的成粒机理及分散剂和搅拌强度对成粒的影响。

一、目的要求1.了解悬浮聚合的原理以及配方中各组分的作用。

2.了解悬浮聚合的工艺特点，掌握悬浮聚合的操作方法。

二、实验原理苯乙烯是一种比较活泼的单体，容易进行聚合反应。

在引发剂或热的作用下，可通过自由基的连锁反应生成聚合物。

因此，在储存过程中，常常加入阻聚剂以防止自聚。

苯乙烯的自由基不太活泼，因此，聚合过程中的副反应较少，不易发生链转移反应，支链较少。

此外，苯乙烯单体是其聚合物的良溶剂，因此，聚合过程中的凝胶化现象不十分显著。

在本体聚合或悬浮聚合中，仅当转化率达到50％~70％，略有自动加速的现象发生。

所以，一般来说，聚合物的聚合速度比较缓慢。

苯乙烯的聚合反应如下：n H2H2CHC n苯乙烯在水中的溶解度很小。

将其倒入水中，体系分成两层。

进行搅拌时，在剪切力作用下，单体分散成液滴。

单体和水两种液体之间存在一定的界面张力，界面张力力图使液体保持球形。

苯乙烯的悬浮聚合实验报告实验目的：本实验旨在通过苯乙烯的悬浮聚合实验，掌握聚合反应的基本原理和技术操作，加深对聚合反应过程的理解，培养实验操作能力和科学研究素养。

实验原理：苯乙烯是一种重要的合成树脂原料，其聚合反应是通过引发剂在水相中引发的。

在实验中，首先将苯乙烯、引发剂和乳化剂悬浮在水相中，然后通过搅拌和控制温度，使苯乙烯发生聚合反应，最终得到聚苯乙烯颗粒。

实验步骤：1. 准备实验仪器和试剂，称取苯乙烯、引发剂、乳化剂等试剂，准备水相和油相。

2. 悬浮聚合反应，将苯乙烯、引发剂和乳化剂悬浮在水相中，通过搅拌和控制温度进行聚合反应。

3. 分离和干燥，将反应后的聚合物颗粒进行分离和干燥处理，得到最终产品。

实验结果：通过实验操作，成功得到了白色的聚苯乙烯颗粒，颗粒大小均匀，表面光滑。

经过称量和计算，得到了聚苯乙烯的收率和平均颗粒大小。

实验讨论：在实验中，我们注意到了一些问题，比如聚合反应过程中温度的控制、搅拌速度的影响等。

这些问题对于聚合反应的控制和产品质量具有重要意义。

同时，我们也对实验结果进行了分析和讨论，探讨了聚合反应的影响因素和优化方法。

实验结论：通过本次实验，我们成功地进行了苯乙烯的悬浮聚合实验，得到了聚苯乙烯颗粒，并对实验结果进行了分析和讨论。

这次实验不仅增加了我们对聚合反应的理解，也提高了我们的实验操作能力和科学研究素养。

实验总结：本次实验使我们对聚合反应有了更深入的了解，也为今后的科学研究和工程实践打下了良好的基础。

同时，我们也意识到了实验中存在的问题和改进的空间，为今后的实验工作提供了有益的参考。

通过本次实验，我们深刻认识到了聚合反应的重要性和复杂性，也明白了科学研究需要不断的实践和探索。

希望通过今后的努力，能够取得更多的实验成果，为科学研究和工程技术的发展做出更大的贡献。

1、悬浮聚合的简介：悬浮聚合是以小液滴状悬浮在水中的聚合方法，单体溶有引发剂，一个小液滴就相当于一个小本体聚合单元，它是在较强烈的机械搅拌力作用下，借着分散剂的帮助，将溶有引发剂的单体分散在与单体不相溶的介质中（通常为水）所进行的悬浮聚合。

因此，悬浮聚合体系一般由单体、引发剂、水、分散剂四种基本成分组成。

悬浮聚合产物的颗粒粒径一般在0.05～0.2mm，其形状、大小随搅拌强度和分散剂的性质而定。

悬浮聚合实际上是单体小液滴内的本体聚合，聚合机理和本体聚合相似。

它的优点是：1 .体系粘度低，传热和温度易控制，产品分子量及其分布比较稳定。

2. 产品分子量较溶液聚合高，杂质含量比乳液聚合少。

3. 产品易分离清洗，后处理工序比乳液聚合和溶液聚合简单简单。

其缺点是产品中含有少量的分散剂残留物，影响纯度。

因此比较悬浮聚合的优缺点可知，这是一种极有实用价值的高分子合成工艺。

根据聚合物在单体中的溶解与否，悬浮聚合的产物可以分为透明和不透明两类。

氯乙稀的聚合物不溶于其单体，产品是不透明的。

苯乙烯、甲基丙烯酸甲酯的聚合物溶于其单体，产品都是透明的，这类聚合又叫珠状聚合。

目前的悬浮聚合多采用间歇法，连续法尚在研究之中。

2、悬浮聚合的工艺：悬浮聚合法的典型生产工艺过程是将单体、水、引发剂、分散剂等加入反应釜中，加热，并采取适当的手段使之保持在一定温度下进行聚合反应，反应结束后回收未反应单体，离心脱水、干燥得产品。

悬浮聚合所使用的单体或单体混合物应为液体，要求单体纯度＞99.98%。

在工业生产中，引发剂、分子量调节剂分别加入到反应釜中。

引发剂用量为单体量的0.1% ～ 1%。

去离子水、分散剂、助分散剂、pH调节剂等组成水相。

水相与单体之比一般在75：25～50：50范围内。

3、实验方案的设计：一、目的要求1.了解悬浮聚合的原理以及配方中各组分的作用。

2.了解悬浮聚合的工艺特点，掌握悬浮聚合的操作方法。

二、实验原理苯乙烯是一种比较活泼的单体，容易进行聚合反应。

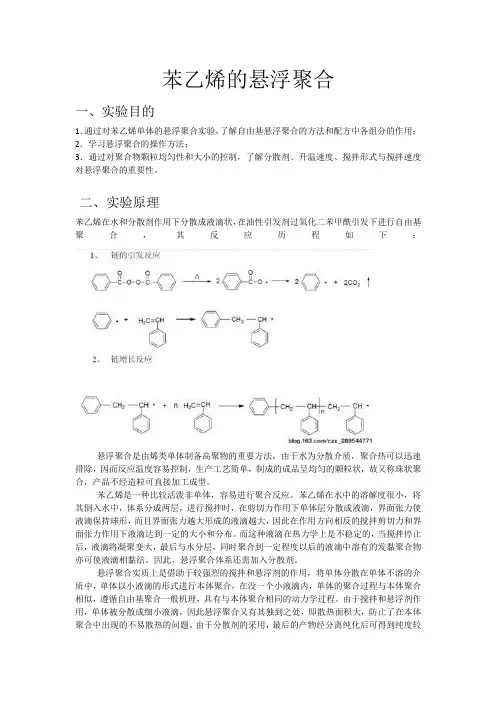

苯乙烯的悬浮聚合一、实验目的1．通过对苯乙烯单体的悬浮聚合实验，了解自由基悬浮聚合的方法和配方中各组分的作用；2．学习悬浮聚合的操作方法；3．通过对聚合物颗粒均匀性和大小的控制，了解分散剂、升温速度、搅拌形式与搅拌速度对悬浮聚合的重要性。

二、实验原理苯乙烯在水和分散剂作用下分散成液滴状，在油性引发剂过氧化二苯甲酰引发下进行自由基聚合，其反应历程如下：悬浮聚合是由烯类单体制备高聚物的重要方法，由于水为分散介质，聚合热可以迅速排除，因而反应温度容易控制，生产工艺简单，制成的成品呈均匀的颗粒状，故又称珠状聚合，产品不经造粒可直接加工成型。

苯乙烯是一种比较活泼非单体，容易进行聚合反应。

苯乙烯在水中的溶解度很小，将其倒入水中，体系分成两层，进行搅拌时，在剪切力作用下单体层分散成液滴，界面张力使液滴保持球形，而且界面张力越大形成的液滴越大，因此在作用方向相反的搅拌剪切力和界面张力作用下液滴达到一定的大小和分布。

而这种液滴在热力学上是不稳定的，当搅拌停止后，液滴将凝聚变大，最后与水分层，同时聚合到一定程度以后的液滴中溶有的发黏聚合物亦可使液滴相黏结。

因此，悬浮聚合体系还需加入分散剂。

悬浮聚合实质上是借助于较强烈的搅拌和悬浮剂的作用，将单体分散在单体不溶的介质中，单体以小液滴的形式进行本体聚合，在没一个小液滴内，单体的聚合过程与本体聚合相似，遵循自由基聚合一般机理，具有与本体聚合相同的动力学过程。

由于搅拌和悬浮剂作用，单体被分散成细小液滴，因此悬浮聚合又有其独到之处，即散热面积大，防止了在本体聚合中出现的不易散热的问题。

由于分散剂的采用，最后的产物经分离纯化后可得到纯度较高的颗粒状聚合物。

三、实验仪器及药品1．主要试剂2．主要仪器250mL三口烧瓶一只，电动搅拌器一套，冷凝管一只，0~100℃温度计一只，加热套一套，布氏漏斗，100mL锥型瓶一个。

四、实验步骤1．架好带有冷凝管、温度计、三口烧瓶的搅拌装置，如图1－1所示；1．搅拌器2．四氟密封塞3．温度计4．温度计套管5．球形冷凝管6．250ml三口烧瓶2．分别将0.3g BPO和16ml苯乙烯加入100ml锥形瓶中，轻轻摇动至溶解后加入250ml三口烧瓶中；3．再将7-8 ml 0.3% PVA溶液和130ml去离子水冲洗锥形瓶与量筒后加入250ml三口烧瓶中开始搅拌和加热；4．在半小时内，将温度慢慢加热至85-90℃，并保持此温度聚合反应2小时后，用吸管吸少量反应液于含冷水的表面皿中观察，若聚合物变硬可结束反应；5．将反应液冷却至室温后，过滤分离，反覆水洗后，在50℃下温风干燥后，称重。

实验三-苯乙烯悬浮聚合苯乙烯悬浮聚合（ Suspension Polymerization of Styrene）是一种合成聚合树脂的重要工艺，是常规聚合中最受欢迎和最常用的方法之一。

它在聚合树脂领域应用最广泛，以及因其优良的性能而成为首选聚合树脂工艺。

苯乙烯悬浮聚合是采用苯乙烯（Styrene）作为原料，利用离子活性助剂（Ionic Activator）制备发泡聚合物的工艺方法。

其特点是反应操作简便，可以控制发泡粒大小，外观稳定，强度高等。

苯乙烯悬浮聚合的原理是当苯乙烯溶剂，离子活性助剂之间进行反应时，悬浮在溶液中的苯乙烯分子粒子会发生聚合，但苯乙烯分子粒子之间会形成一种微小的共价键特征。

由于空气中的水分，物质在空气中开始分解，这也会使得苯乙烯分子热量受到影响，从而引起化学反应。

在高温的状态下，这种化学反应可以形成新的复合物，改变原有的分子结构，从而实现聚合树脂的生成。

苯乙烯悬浮聚合的反应体系具有苯乙烯（Styrene）、双醚化合物（PEG）和载体溶剂三大组成部分。

其中苯乙烯通常用于聚合树脂的合成，双醚化合物用于离子活性助剂，而载体溶剂则可以稀释原料，以降低结晶度。

苯乙烯悬浮聚合的反应温度一般介于60℃~90℃，反应时间从几小时到几十小时不等，反应的产物是一种发泡的聚苯乙烯（ Foam Polystyrene）。

苯乙烯悬浮聚合在实际应用中有着广泛的用途，像高分子材料、防火材料、保温防火等都用到了聚合树脂。

作为高分子材料，苯乙烯悬浮聚合可以制备出一种韧性强、轻质廉价的产品，具有优越的物理性能，可用于制造模型、模具、复合材料和多种新材料。

作为保温防火，它可以制备出具有良好的隔热和绝热性能、透水、无污染等特性的低密度结构聚合物，为建筑气候调节提供了优良的材料。

苯乙烯悬浮聚合是一种具有多功能性的工艺，在合成高分子材料和保温防火等以外，还可以用于电子功能材料、智能包装材料、生物材料等方面。

只需要结合合理的配方和适当的参数就可以制备出满足用户要求的聚合树脂。

【精品】苯乙烯自由基悬浮聚合引言苯乙烯是一种广泛应用的塑料原料，它主要用于制造日常用品，例如衣服、鞋子、玩具和电器等等。

苯乙烯可以通过各种方法制备，而自由基悬浮聚合是其中最常用的方法之一。

在自由基悬浮聚合中，单体苯乙烯溶于水中，然后通过添加引发剂，在空气的存在下被引发聚合。

该过程中，单体将自由基吸收并加入聚合物链上，不断延长聚合物链的长度，从而形成微小的聚合物粒子。

本文将详细介绍苯乙烯自由基悬浮聚合的原理、机理、影响因素和应用等方面。

原理自由基悬浮聚合是通过引发剂引发单体聚合而形成聚合物粒子的过程。

引发剂通过释放自由基，将差别较大的单体物质化合成具有相似性能的聚合物粒子。

苯乙烯自由基悬浮聚合的原理可以简述如下：1. 单体苯乙烯分散在水中。

该分散体系称为“乳液”。

2. 引发剂向乳液体系中加入并催化分解，释放出苯乙烯的自由基。

自由基会从单体中吸收氢，然后将其聚合到聚合物链上。

3. 在聚合的过程中，聚合物链会延长并折叠，形成微小的聚合物粒子。

机理苯乙烯自由基悬浮聚合的机理可以分为三步：引发、传递和终止。

引发剂在发生分解后产生的自由基将会引发聚合反应，引发步骤是聚合过程起始的重要步骤。

引发剂可以分为热引发剂和光引发剂，热引发剂通常需要引起外部热源来引发反应，而光引发剂通常需要有外部光源提供光能活化。

以过硫酸铵为例，该引发剂在热解后会形成自由基(R)：NH4S2O8→2SO3+H2OSO3+H2O→H2SO4H2SO4+NH4S2O8→NH4HSO4+HO2SO2NH4HO2SO2NH4→H2O+N2+2SO2+R这样的自由基通过反应将聚合物链连接在一起，如下所示的反应：R+STY→SR-TYR+STY-SR→SR-TY-SR其中，TSY是一个自由基聚合的基元。

当自由基在聚合链上移动时，会将自由基加入到链的不同位置，从而扩大聚合物链长度。

在聚合过程中，自由基的传递是不可逆的，链长度随聚合时间或分子量增加而增加。

实验二:苯乙烯的悬浮聚合一、实验目的1．通过对苯乙烯单体的悬浮聚合实验，了解自由基悬浮聚合的方法和配方中各组分的作用；2．学习悬浮聚合的操作方法；3．通过对聚合物颗粒均匀性和大小的控制，了解分散剂、升温速度、搅拌形式与搅拌速度对悬浮聚合的重要性。

二、实验原理悬浮聚合是由烯类单体制备高聚物的重要方法，由于水为分散介质，聚合热可以迅速排除，因而反应温度容易控制，生产工艺简单，制成的成品呈均匀的颗粒状，故又称珠状聚合，产品不经造粒可直接加工成型。

悬浮聚合得到珠状的聚合物颗粒，常常作为离子交换树脂和高分子试剂、高分子催化剂的载体。

苯乙烯是一种比较活泼的单体，容易进行聚合反应。

苯乙烯在水中的溶解度很小，将其倒入水中，体系分成两层，进行搅拌时，在剪切力作用下单体层分散成液滴，界面张力使液滴保持球形，而且界面张力越大形成的液滴越大，因此在作用方向相反的搅拌剪切力和界面张力作用下液滴达到一定的大小和分布。

而这种液滴在热力学上是不稳定的，当搅拌停止后，液滴将凝聚变大，最后与水分层，同时聚合到一定程度以后的液滴中溶有的发粘聚合物亦可使液滴相粘结。

因此，悬浮聚合体系还需加入分散剂。

悬浮聚合实质上是借助于较强烈的搅拌和悬浮剂的作用，将单体分散在单体不溶的介质（通常为水）中，单体以小液滴的形式进行本体聚合，在每一个小液滴内，单体的聚合过程与本体聚合相似，遵循自由基聚合一般机理，具有与本体聚合相同的动力学过程。

由于单体在体系中被搅拌和悬浮剂作用，被分散成细小液滴，因此悬浮聚合又有其独到之处，即散热面积大，防止了在本体聚合中出现的不易散热的问题。

由于分散剂的采用，最后的产物经分离纯化后可得到纯度较高的颗粒状聚合物。

悬浮聚合主要组分有四种：单体，分散介质（水），悬浮剂，引发剂。

1．单体:单体不溶于水，如：苯乙烯（styrene），醋酸乙烯酯（vinyl acetate），甲基丙烯酸酯（methyl methacrylate ）等。

苯乙烯的悬浮聚合实验报告苯乙烯的悬浮聚合实验报告悬浮聚合是一种常见的聚合方法，通过将单体悬浮在溶剂中，在催化剂的作用下进行聚合反应。

本实验旨在通过悬浮聚合方法合成苯乙烯聚合物，并对聚合物的性质进行表征。

实验步骤：1. 实验前准备：准备所需的苯乙烯单体、溶剂、催化剂和反应容器。

确保所有仪器和试剂都是干净的，以避免杂质的干扰。

2. 悬浮聚合反应：将苯乙烯单体加入适量的溶剂中，加入催化剂并充分搅拌。

将反应容器密封，保持一定的温度和时间，使聚合反应进行。

3. 聚合物的分离和洗涤：将反应溶液过滤，得到聚合物固体。

用适量的溶剂反复洗涤聚合物，以去除残留的催化剂和单体。

4. 干燥和表征：将洗涤后的聚合物在真空下干燥，得到最终的聚合物产物。

使用红外光谱、核磁共振等方法对聚合物的结构和性质进行表征。

实验结果：通过悬浮聚合反应，成功合成了苯乙烯聚合物。

经过洗涤和干燥后，得到了无色透明的聚合物产物。

红外光谱表明聚合物中存在苯环和乙烯基的特征吸收峰，证实了聚合物的结构。

聚合物的性质也进行了初步的表征。

聚合物具有良好的热稳定性和机械性能，可以应用于塑料制品的生产。

此外，聚合物还具有一定的光学性质，可以应用于光学材料的制备。

讨论与结论：本实验采用悬浮聚合方法成功合成了苯乙烯聚合物，并对其进行了初步的表征。

通过实验我们发现，悬浮聚合是一种简便有效的聚合方法，适用于合成各种聚合物。

然而，本实验还存在一些问题和改进的空间。

首先，聚合物的分子量分布范围较广，需要进一步优化反应条件以提高聚合物的分子量一致性。

其次，对聚合物的进一步表征和性能测试也需要进一步深入研究。

总之，本实验通过悬浮聚合方法成功合成了苯乙烯聚合物，并对其进行了初步的表征。

该实验为我们进一步了解聚合反应的机理和聚合物的性质提供了基础。

希望通过进一步的研究和改进，可以应用于更广泛的聚合物合成和应用领域。

实验三-苯乙烯悬浮聚合实验目的：通过苯乙烯的悬浮聚合反应，掌握悬浮聚合反应的基本原理及实验操作技能。

实验原理：悬浮聚合是在水相中，通过乳化剂的作用，将水不溶性的乙烯基单体悬浮于水相中，然后在引发剂的作用下，进行聚合反应。

聚合过程中，单体通过乳液中的界面积逐渐进入到聚合核心中，形成高分子颗粒。

最终得到的聚合体是固体粒子，可以通过离心沉淀分离出来。

实验步骤：1. 将装有100 mL去离子水的500 mL三口瓶放在冰水混合物中冷却，使水的温度保持在0～5℃。

2. 向冷却好的去离子水中加入6.0 g十六烷基三甲基溴化铵，搅拌使其完全溶解。

3. 将160 mL去离子水加入到乳化瓶中，然后加入10 g苯乙烯，充分搅拌使其均匀分散。

再向其中加入0.1 g过硫酸铵引发剂，继续搅拌至其溶解。

4. 将乳化瓶密闭后，用洗耳球向中央橡胶塞中注入氮气，直至达到正压状态。

5. 将乳化瓶放置于冷却好的三口瓶中心橡胶塞上，插入电动搅拌器，并将搅拌器转速调至300 r/min左右。

6. 开始进行反应，反应时间为3 h。

反应过程中应控制温度在0～5℃之间。

7. 反应结束后，离心沉淀处理，取出粒子后用乙醇将其清洗干净，然后放入真空干燥器中，除去残留水分，得到苯乙烯颗粒。

实验注意事项：1. 操作过程中应注意安全，使用化学品时要戴上手套和护目镜。

2. 操作过程中严格控制反应温度，避免过高或过低。

3. 在反应结束后，应及时离心沉淀处理，避免颗粒在水相中继续生长。

4. 在颗粒清洗和干燥过程中，应避免颗粒聚集，避免颗粒变形或粘在一起。

实验结果：通过实验制备得到苯乙烯颗粒，颗粒大小均匀，且颗粒形状规则。

在干燥过程中，颗粒没有聚集或变形的现象。

实验成功。

悬浮聚合一、悬浮聚合的目的和意义：聚苯乙烯(Polystyrene，PS)在合成树脂中有重要地位，已成为当今世界五大通用塑料之一。

聚苯乙烯合成多采用悬浮聚合工艺，以水作为反应介质，温度易于控制;产品分子量比容易聚合的高，杂质含量比乳液聚合的少；生产工艺简单，后续处理工序也简单，制成的成品呈均匀的珠状颗粒，较理想的珠状树脂可以直接用来加工成型【1】。

其工业应用比较广泛，80%聚氯乙烯，全部苯乙烯型离子交换树脂和可发性聚苯乙烯，部分聚苯乙烯和聚甲基丙烯酸甲酯用悬浮法生产【2】。

二、课题任务①了解悬浮聚合过程。

②利用悬浮聚合法实验室合成聚苯乙烯。

③讨论分析聚苯乙烯悬浮聚合的条件。

三、实验原理及条件选择1.悬浮聚合原理悬浮聚合实质上是借助于较强烈的机械搅拌和悬浮剂的作用，通常是将不溶于水的单体(苯乙烯)分散在介质水中，利用机械搅拌，将单体打散成直径为0.01~5mm的小液滴的形式进行本体聚合。

在每个小液滴内，单体的聚合过程和机理与本体聚合相似。

在苯乙烯悬浮聚合过程中，引发剂和分散剂的用量、温度与搅拌速度、单体和水的比例对珠体的粒度分布影响显著，若控制不当，易引起粒料的粘结，甚至粘结成块，影响单体聚合。

2.苯乙烯悬浮聚合条件选择2.1悬浮剂选择及用量悬浮剂又叫分散剂。

工业上常用的分散剂分为水溶性有机高分子化合物、非水溶性无机粉【3】。

图1 悬浮单体液滴分散-聚并模拟图【2】加入分散剂可以减小或阻止③、④、⑤过程的发生，防止液滴之间粘接。

表1 悬浮聚合中常用分散剂从分散剂用量及实验室条件考虑本实验采用聚乙烯醇为分散剂。

图2 聚乙烯醇分散保护作用模型【2】憎水基团吸附在单体形成液滴的表面，形成一层保护膜。

随着分散剂用量的增加，聚合物微球粒子周围的分散剂浓度增大，从而对粒子的凝聚产生阻碍作用。

在分散聚合中，分散剂含量过低，将使分散体系不稳定，聚合物微球容易发生粘结；分散剂用量过高，体系粘度过大，会使成核数目增多，阻碍核聚合，影响聚合物微球的生长。

苯乙烯悬浮聚合实验报告在这篇关于苯乙烯悬浮聚合实验的报告里，咱们就像在一场科学冒险中，探索那些神秘又有趣的化学反应。

说起苯乙烯，首先得提一下这家伙，它可是一种非常常见的有机化合物，听起来是不是有点复杂？它就像我们日常生活中的塑料，能做成各种各样的东西，真是个多面手。

想想那些塑料瓶、玩具，甚至是汽车部件，没错，苯乙烯可都是它们的亲戚呢。

悬浮聚合这个词听起来像是高级料理的名字，其实它是个让苯乙烯变身为聚苯乙烯的过程，简单来说，就是把苯乙烯颗粒悬浮在液体中，然后通过加热和引入引发剂，让它们相互“亲密接触”，最终形成我们熟悉的聚合物。

实验的准备工作就像是出门旅行之前的打包，得准备齐全，缺一不可。

我们先得搞清楚实验所需的材料，比如苯乙烯、引发剂，还有那些辅助的溶剂。

材料准备齐全后，咱们就要穿上实验服，戴上手套，安全第一嘛！有些人可能觉得实验室就像是个神秘的地方，实际上，进来一趟就像进入了化学魔法的世界，随时都有惊喜等着你哦。

我们把苯乙烯和引发剂混合在一起，这个步骤可得小心翼翼，像是在调配一杯特调饮品，搅拌的同时，得关注温度的变化，真是让人既紧张又兴奋。

随着时间的推移，混合物开始变得粘稠，就像是面团慢慢醒发，里面的分子们开始聚集在一起，形成了各种各样的结构。

这个时候，咱们的手就像是指挥家，得适时掌握加热的节奏，让反应顺利进行。

看着那些小小的颗粒逐渐融合，真是一种成就感啊！而且实验的过程也不是一帆风顺，有时候温度高了，反应快得让人目不暇接，有时候又会慢得让人怀疑自己是不是在做梦。

就像生活一样，有起有落，总是充满了变数。

再说说聚合的终点，实验完成后，咱们得收集那些变成聚苯乙烯的产物。

这个过程就像是参加一个聚会，大家欢聚一堂，最终形成了一种新的物质。

看到那些亮闪闪的聚苯乙烯颗粒，心里别提有多开心了，真是种无与伦比的满足感。

而且这些颗粒不仅外观好看，还可以通过进一步加工，变成各种各样的产品，简直是个万能的化学家！想想以后这些小家伙们可以被制成玩具、包装材料，甚至是一些高科技产品，真是让人感慨科学的魅力无处不在。

苯乙烯悬浮聚合实验报告实验目的，通过苯乙烯的悬浮聚合实验，掌握聚合反应的基本原理和实验操作技能，了解聚合反应对温度、催化剂和溶剂等因素的影响。

实验仪器与试剂，苯乙烯、过硫酸铵、十二烷基硫酸钠、甲苯、氮气、反应釜、磁力搅拌器、温度控制仪等。

实验原理，苯乙烯的悬浮聚合是通过在水相中悬浮苯乙烯单体，再加入过硫酸铵等引发剂，通过磁力搅拌器搅拌，利用热量引发单体的聚合反应。

在聚合过程中，十二烷基硫酸钠作为乳化剂，帮助苯乙烯单体在水相中形成悬浮液，并稳定聚合反应。

实验步骤：1. 在反应釜中加入一定量的甲苯和适量的十二烷基硫酸钠，通过磁力搅拌器搅拌均匀，形成乳化液。

2. 将苯乙烯加入乳化液中，再加入过硫酸铵引发剂，并用氮气通入反应釜中，排出釜中的空气，保持反应釜中的氮气气氛。

3. 开启温度控制仪，控制温度在聚合反应所需的温度范围内，开始聚合反应。

4. 观察聚合反应过程，记录温度变化和反应物的消耗情况。

5. 待反应结束后，用水冷却反应釜，停止搅拌，过滤得到聚合物产物。

6. 对产物进行干燥、称重、性质分析等实验操作。

实验结果与分析：经过实验操作，我们成功地得到了苯乙烯的聚合物产物。

在聚合反应过程中，我们观察到了温度的变化，随着温度的升高，苯乙烯单体逐渐消耗，产物逐渐生成。

同时，我们也发现了乳化剂和引发剂对聚合反应的影响，乳化剂的加入有助于苯乙烯单体在水相中形成悬浮液，稳定聚合反应；引发剂的加入则是启动了聚合反应的过程，促使单体分子间的结合。

结论：通过本次实验，我们掌握了苯乙烯悬浮聚合的基本原理和实验操作技能，了解了聚合反应对温度、催化剂和溶剂等因素的影响。

同时，我们也对聚合物的制备过程有了更深入的了解，为今后的科研工作和工程应用提供了基础。

总结：苯乙烯悬浮聚合实验是一项重要的实验操作，通过本次实验，我们不仅加深了对聚合反应原理的理解，还提高了实验操作技能。

在今后的学习和科研工作中，我们将继续积极探索，不断提升自己的实验能力，为科学研究和工程技术的发展贡献自己的力量。

苯乙烯的悬浮聚合实验报告嘿，朋友们，今天咱们来聊聊一个有趣的化学实验——苯乙烯的悬浮聚合。

听起来是不是有点复杂？别担心，咱们慢慢来，保证你能听懂。

先给大家普及一下，苯乙烯呢，顾名思义，它是一种香气四溢的小分子，常常用来制造各种塑料。

想象一下，那个你家里用的花瓶、玩具，甚至某些电子产品，都可能和苯乙烯有关系。

今天的主角就是这个家伙。

说到悬浮聚合，别以为这是个高大上的名字，其实它就是把小颗粒悬浮在液体里，让它们聚在一起，形成大颗粒的过程。

就像你把糖放进水里搅拌，糖会慢慢溶解，但我们今天是要让苯乙烯在水中“跳舞”，聚成一块儿。

想想就有点儿兴奋呢，哈哈。

好啦，废话不多说，咱们直接进入实验吧。

我们需要准备一些东西。

苯乙烯本身是必须的，接下来就是水，水是大家生活中都离不开的。

然后，我们还得有一些助剂，比如说表面活性剂，这个东西就像个小帮手，帮助苯乙烯在水中更好地分散。

想象一下，它就像是舞池里的调和剂，让大家都能愉快地跳舞。

哦，对了，还有引发剂，别小看这个家伙，它可是聚合反应的催化剂，启动整个聚合派对。

实验开始时，我们把苯乙烯倒进水里，再加上表面活性剂。

看着它们在水中慢慢融合，仿佛在跳一支优雅的华尔兹。

咱们就得加热了。

这就像给派对加点儿激情，温度一升高，分子们开始活跃起来，越来越多的苯乙烯分子加入到“舞会”中。

此时此刻，聚合反应就开始啦！这些小家伙们纷纷聚在一起，形成了一个个大颗粒，就像一群小朋友凑到一起玩耍，热闹得不得了。

实验进行了一段时间后，咱们要观察一下结果。

你可能会好奇，这个聚合的产物到底长啥样。

哈哈，打开容器，哇塞，真是让人惊喜！里面漂浮着一团团白色的颗粒，像极了云朵。

别小看这些小颗粒，它们可都是苯乙烯聚合后形成的哦！这时候，心里就像得了个小奖一样，满满的成就感。

但事情并没有那么简单。

实验后，我们还得把这些颗粒收集起来，然后进行干燥。

把它们晒太阳就行了，哈哈，谁说化学实验不能享受阳光呢？晒干后的颗粒变得更加坚固，准备好迎接下一步的考验。
