3RC100FC中3代表的意思是3根100mm的RC:水煤气管FC:预埋在地面内
管线敷设方式
sc:焊接钢管
tc:电线管
pc:硬质塑料管
ct:电缆桥架
cp:金属软管
SR:钢线槽
RC:水煤气管

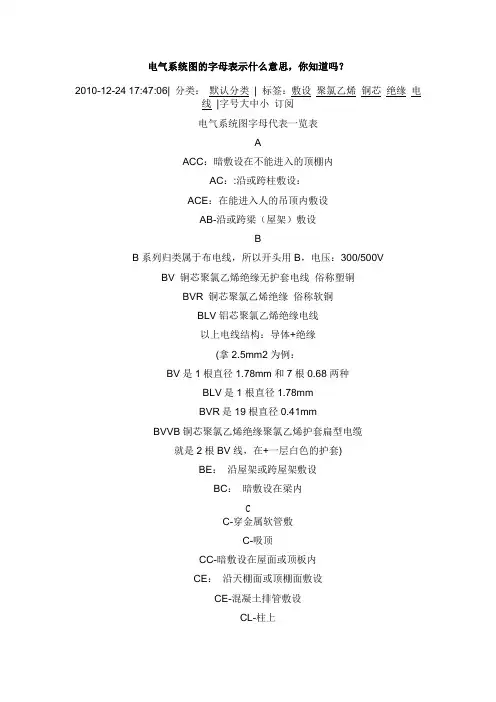

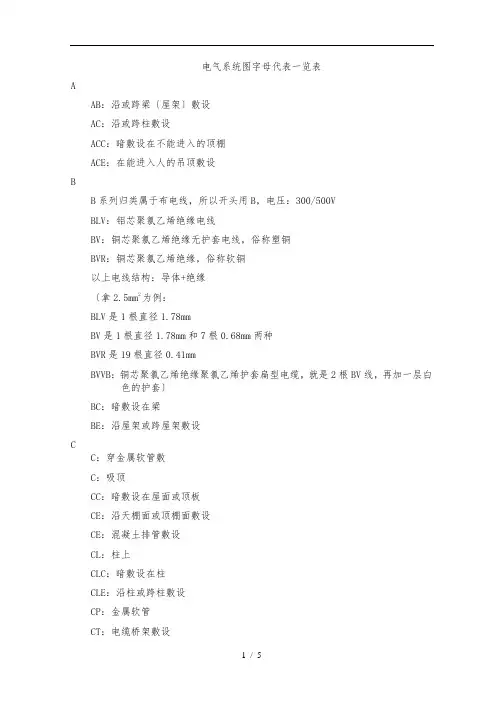

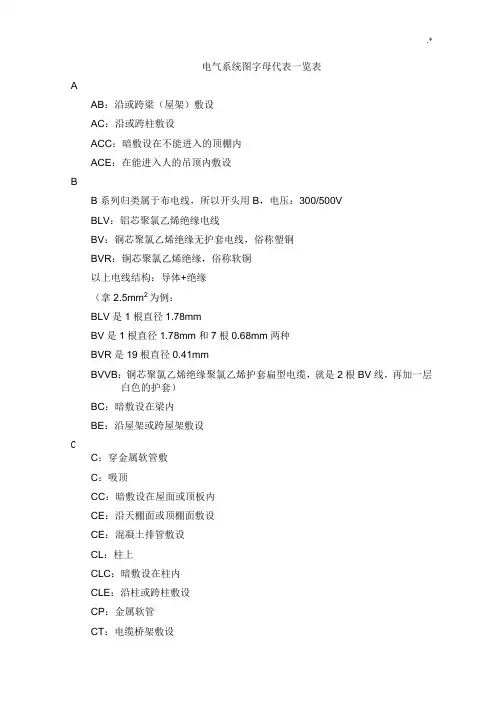

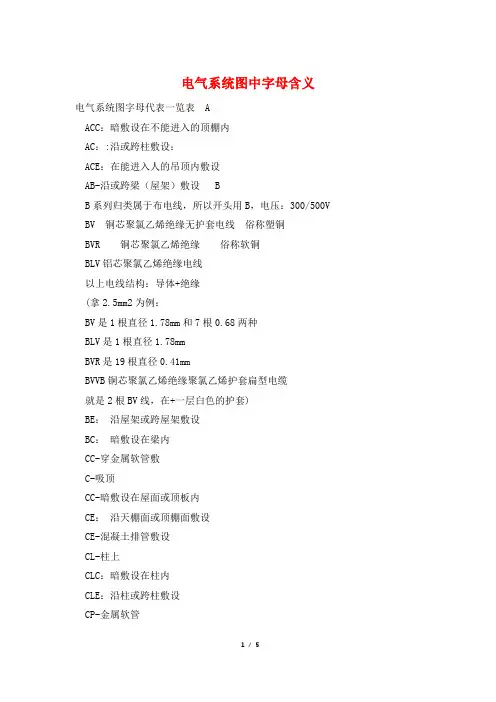

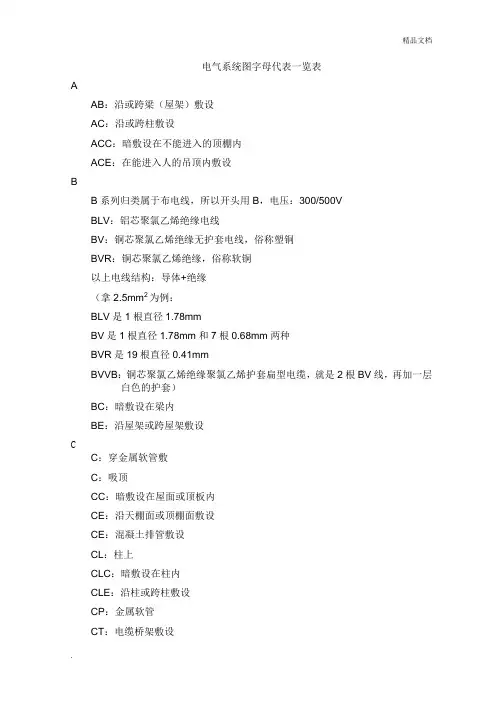

导线敷设部位:
SR:沿钢索敷设
CLE:沿柱或跨柱敷设
WE:沿墙面敷设
CE:沿天棚面或顶棚面敷设
ACE:在能进入的吊顶在敷设
BC:暗敷设在梁内
CLC:暗敷设在柱子内
wc:暗敷设在墙内
FC:预埋在地面内
cc:暗敷设在顶板内
配电箱中标 DZ47-C/50A 3P 是什么意思,代表什么?
DZ47表示小型断路器,c表示在照明配电系统中使用,50A表示可通过最大电流,3P表示三相即380v电压。有黄、绿、红(A\B\C)三根火线连接。
电气箱柜名称编号规格型号
高压开关柜AH
高压计量柜AM
高压配电柜AA
高压电容柜AJ
低压电力配电箱柜AP
低压照明配电箱柜AL
应急电力配电箱柜APE
应急照明配电箱柜ALE
低压负荷开关箱柜AF
低压电容补偿柜ACC或ACP
直流配电箱柜AD
操作信号箱柜AS
控制屏台箱柜AC
继电保护箱柜AR
计量箱柜AW
励磁箱柜AE
低压漏电断路器箱柜ARC 双电源自动切换箱柜AT 多种电源配电箱柜AM
刀开关箱柜AK
电源插座箱AX
建筑自动化控制器箱ABC 火灾报警控制器箱AFC 设备监控器箱ABC
住户配线箱ADD
信号放大器箱ATF
分配器箱A VP
接线端子箱AXT
