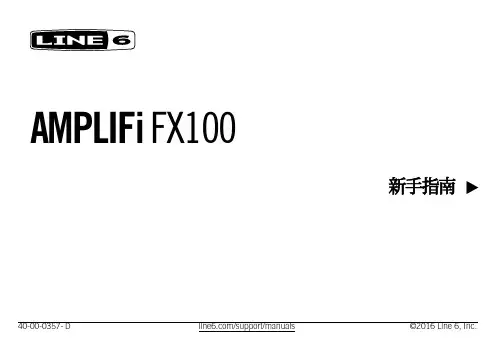

AMPLIFi FX100新手指南40-00-0357-D /support/manuals©2016 Line 6, Inc.请注意：Line 6和AMPLIFi是Line 6, Inc.的商标，在美国和其他国家注册。
保留所有权利。
苹果、Mac、iPod touch、iPhone和iPad是苹果公司在美国和其他国家注册的商标。
App Store是苹果公司的一个服务商标。
苹果公司不对该设备的操作或其是否符合安全和监管标准负责。
iOS是思科公司在美国和其他国家的商标。
蓝牙字样和标识是蓝牙SIG公司的注册商标，Line 6对这些标识的任何使用都是经过许可的。
Android和Google Play是Google, Inc.的商标。
Windows是微软公司的商标，在美国和其他国家注册。
重新定义效果器踏板您的 AMPLIFi® FX100不仅仅是一台落地效果处理器。
这是全新的吉他体验。
您可以用任意支持 Bluetooth®的设备直接在箱头上无缝播放流媒体音乐，是即兴演奏、排练曲目和聆听您音乐库音乐的完美工具。
而 AMPLIFi FX100世界的中心是一款突破性的 iOS 和Android™ 应用程序，它让您以无线方式控制您的吉他设备，自动提供符合您的音乐库，并让您与吉他手的在线社区建立起连接。
请参阅38页上的”AMPLIFi Remote应用程序” .AMPLIFi FX100 特点•高性能落地效果处理器。
•Bluetooth流音频设备（兼容 iOS, Android 和 Mac 或 PC）。
AMPLIFi Remote应用•无线控制和深度编辑吉他套件的每一个功能•自动音色匹配可立即提供符合您的音乐库中所选项目的音色•用 AMPLIFi社区创建、分享、下载和评分无穷多的音色。
•兼容 Apple iPad, iPhone和 iPod touch 设备（运行 iOSv9.0 或更高版本）以及 Android 设备（运行 OS v4.2 或更高版本）。
雅马哈REV100数字效果器使用说明雅马哈数字效果器 REV 100 中文说明书 YAMAHA REV 100 数字混响器 REV100为高质量、低价格、便于使用的立体声混响器。
可用于进行室内录音及扩声。
具有两个输入、输出立体声接口。
可产生高质量的立体声混响效果的同时，还可以产生加延迟效果和调制效果的混响效果声。
16数字的模数和数模转换器保证了高质量的音质大频率响应范围。
具有44.1kHz的采样速率。
REV100通过转动钮可控制设置参数并编辑所需的效果。
MIDI IN接口可以使效果程序通过MIDI信息来进行选择。
【前盘:】1、输入电平控制INPUT LEVEL:为转动钮，可设置输入电平。
设置电平时，应使峰值PEAK显示灯偶而闪亮为适。
2、峰值左右显示灯PEAK:为发光二极管，当本机接收的信号电平产生峰信号时会亮。
3、直达声/效果声混合平衡控制DRY/WETMIX BALANCE:转动钮，用来控制直达声和效果声信号的各占比例。
4、发光二极管七段显示器:在程序方式时可显示目前的程序号:在编辑方式时显示出参数值:在MIDI方式时显示MIDI号;当选择了MIDI程序改变表时，MIDI显示灯亮;当您选择内部程序时，INT内部显示灯亮。
5、程序键PROGRAM(上下箭头键，MIDI键，STORE储存键):这些键可用来选择不同的程序编辑MIDI程序改变表，以及储存所调整的程序。
6、编辑控制EDIT(延迟DELAY，DECAY衰减，LEVEL电平):为转动控制钮，可控制目前所选择的效果的参数数值。
当所编辑后的参数值与这个程序以前所储存的参数值相同时，左面的显示灯将会亮。
详见“程序编辑”一节。
7、电源形状:按下开关电源接通，再按下时即电源断开。
【后盘:】1、直流12V输入口DC12V IN:接入交流变压器的电源输出端，为本机供电。
2、接口MIDI IN:使本机接收MIDI数据信号。
3、输出接口QUTPUT:为1/4in拾音接口，可输出本机处理的音频信号，如果使用单声时，只需接入一个该接口即可。

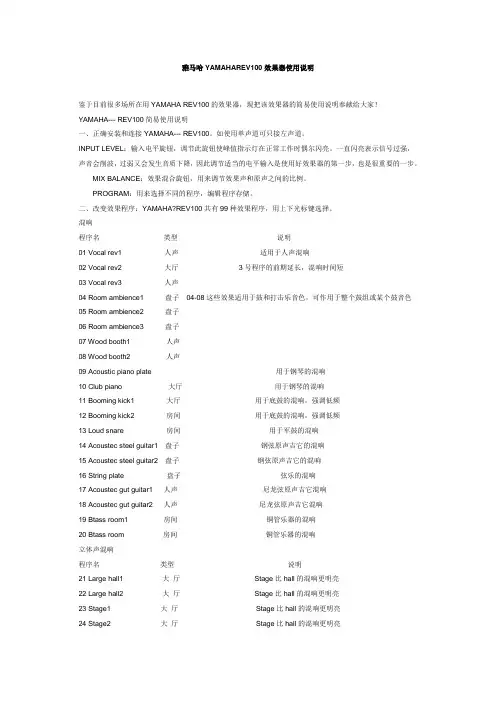

雅马哈YAMAHAREV100效果器使用说明鉴于目前很多场所在用YAMAHA REV100的效果器，现把该效果器的简易使用说明奉献给大家！YAMAHA--- REV100简易使用说明一、正确安装和连接YAMAHA--- REV100。
如使用单声道可只接左声道。
INPUT LEVEL：输入电平旋钮，调节此旋钮使峰值指示灯在正常工作时偶尔闪亮。
一直闪亮表示信号过强，声音会削波，过弱又会发生音质下降，因此调节适当的电平输入是使用好效果器的第一步，也是很重要的一步。
MIX BALANCE：效果混合旋钮，用来调节效果声和原声之间的比例。
PROGRAM：用来选择不同的程序，编辑程序存储。
二、改变效果程序：YAMAHA?REV100共有99种效果程序，用上下光标键选择。
混响程序名类型说明01 Vocal rev1 人声适用于人声混响02 Vocal rev2 大厅3号程序的前期延长，混响时间短03 Vocal rev3 人声04 Room ambience1 盘子04-08这些效果适用于鼓和打击乐音色，可作用于整个鼓组或某个鼓音色05 Room ambience2 盘子06 Room ambience3 盘子07 Wood booth1 人声08 Wood booth2 人声09 Acoustic piano plate 用于钢琴的混响10 Club piano 大厅用于钢琴的混响11 Booming kick1 大厅用于底鼓的混响，强调低频12 Booming kick2 房间用于底鼓的混响，强调低频13 Loud snare 房间用于军鼓的混响14 Acoustec steel guitar1 盘子钢弦原声吉它的混响15 Acoustec steel guitar2 盘子钢弦原声吉它的混响16 String plate 盘子弦乐的混响17 Acoustec gut guitar1 人声尼龙弦原声吉它混响18 Acoustec gut guitar2 人声尼龙弦原声吉它混响19 Btass room1 房间铜管乐器的混响20 Btass room 房间铜管乐器的混响立体声混响程序名类型说明21 Large hall1 大厅Stage比hall的混响更明亮22 Large hall2 大厅Stage比hall的混响更明亮23 Stage1 大厅Stage比hall的混响更明亮24 Stage2 大厅Stage比hall的混响更明亮25 Chamger1 人声模拟大房间，高顶的混响26 Chamger2 大厅模拟大房间，高顶的混响27 Church1 房间模拟大房间，高顶的混响28 Church2 大厅模拟大房间，高顶的混响29 Old gunnel 大厅模拟长通道中的混响，old暗、new明亮30 New tunnel 人声31 Large room1 房间房间混响，32比31低频更多32 Large room2 房间33 Slide reverb 房间混响的声像在右34 Huge room1 房间比房间混响更有力的混响35 Huge room2 房间比房间混响更有力的混响36 Bathroom 盘子短立体声的混响37 String ensemble 盘子用于弦乐的大混响38 Rude reverb1 人声粗混响39 Rude reverb2 人声粗混响40 Comcert grand piano 人声用于原钢琴的混响门混响程序名类型说明41 Small ambience1 大厅小房间反射混响，42比41的低频少42 Small ambience2 大厅43 Tight poom1 房间比上面两种效果更小的混响44 Tight poom 大厅比上面两种效果更小的混响45 Gate reverb1 盘子各种门混响46 Gate reverb2 人声各种门混响47 Gate reverb3 大厅各种门混响48 Gate reverb4 大厅各种门混响49 Stone room 房间石头房间混响50 Big curve 人声最长的门混响延迟程序名说明51 Analog delay1 软延迟52 Ping pong delay 声像左右变化的延迟53 Eighth note triplet 像8分三连音符的延迟54 Karaoke 用于卡拉OK的回声效果55 Short delay doubler 一次短的延迟56 Stereo long delay 左右声道同长的立体声延迟57 Sgereo medium delay 左右声道不等长的立体声延迟58 Stereo long delay 左右声道同长的短延迟59 Mono long delay 单声道输出的重复延迟60 Mono short delay 单声道输出的重复延迟延迟/混响程序名类型说明61 Electric piano 延迟+大厅常用于钢琴62 String pad 延迟大厅常用于背景音乐63 Synth 延迟人声用于弦乐背景64 Vocal1 64、65是用短延迟的长混响，适用于人声65 Vocal2 延迟大厅64、65是用短延迟的长混响，适用于人声66 Vocal3 延迟房间66是强调延迟的短混响67 Btinght vocal 延迟盘子有小延迟的亮混响68 Chorus 延迟+盘子一半混响，一半延迟69 Drum kit1 延迟+ 房间用于鼓和打击乐的混响70 Drum kit2 延迟盘子用于鼓和打击乐的混响混响/调制程序名类型说明71 Soft flange1 大厅+飘忽此效果结合了混响和小音高变化的飘忽，常用于合成音色背景音乐72 Soft flange2 大厅+飘忽此效果结合了混响和小音高变化的飘忽，常用于合成音色背景音乐73 Amgience flange1 房间飘忽短混响加飘忽74 Amgience flange2 房间飘忽短混响加飘忽75 Soft reverb flange 房间飘忽短混响加音高变化更大的飘忽76 Organ cabinet1 盘子飘忽用于风琴的飘忽效果77 Organ cabinet2 房间交响用于风琴的飘忽效果78 Symphonic reverb1 大厅+交响以混响为主的精致效果79 Symphonic reverb2 人声+交响以混响为主的精致效果80 Flange room1 房间+飘忽为鼓和打击乐加特效81 Flange room2 房间+飘忽为鼓和打击乐加特效82 Rolling flange1 盘子+飘忽为鼓和打击乐加特效83 Rolling flange2盘子+飘忽为鼓和打击乐加特效84 Big flange 人声飘忽喷气机效果85 Chorus rererb1 大厅+合唱85，86是普通的混响+合唱，用途很广如用于钢琴86 Chorus reverb2 盘子+合唱87 Chorus reverb3 大厅+和唱88 Chorus reverb4 人声+合唱89 Tremolo reverb1 大厅+震音震音+混响的各种变化效果90 Tremolo reverb2 大厅震音震音+混响的各种变化效果91 Tremolo reverb3 盘子+震音震音+混响的各种变化效果92 Tremolo reverb4 人声+震音震音+混响的各种变化效果93 Tremolo reverb5 人声+震音震音+混响的各种变化效果94 Tremolo reverb6 大厅+震音震音+混响的各种变化效果95 Tremolo reverb7 大厅+震音震音+混响的各种变化效果96 Ambient slow pan1大厅+震音左右声像变化和短混响97 Ambient slow pan2 房间+震音左右声像变化和短混响98 Sequence pan1房间+震音根据乐曲速度而定的声像变化效果99 Sequence pan2房间+震音根据乐曲速度而定的声像变化效果编辑模式（Edit Mode）REV100的每个效果都具有多个参数，3个主要参数可通过面板上的旋钮控制。

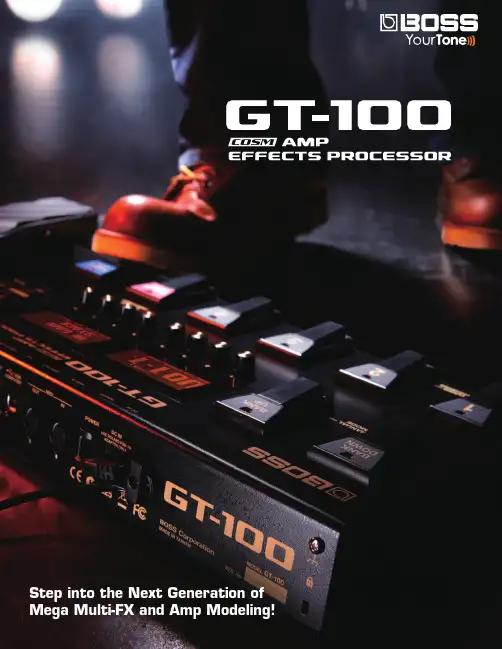

PREAMPNATURL CLEAN FULL RANGE COMBO CRUNCH STACK CRUNCH HiGAIN STACKPOWER DRIVEEXTREM LEADCORE METALJC-120CLEAN TWINPRO CRUNCHTWEEDDELUX CRUNCHVO DRIVEVO LEADMATCH DRIVEBG LEADBG DRIVEMS1959 IMS1959 I+IIR-FIER VINTAGER-FIER MODERNT-AMP LEADSLDN5150 DRIVEADVANCED VINTAGECUSTOMNewly designed with dual LCD displaysand the latest COSM amps.The pinnacle of the GT series has arrived!Powered by BOSS’s latest custom DSP, the GT-100 delivers mind-bending powerand performance. Welcome to the next generation of COSM!Completely new user interface with dual displays.Quickly and directly control the GT-100’s range of advanced features. New A/B Channel Divide Function Overdub and loop to createinnovative solos and phrasesRecord the high-quality GTsound directly to your DAWa SUB OD/DS feature thatlets you apply differentdistortion types to eachchannel.COSM AMP DUAL LCDGet Creative with the ACCEL Pedal.Step into a New Dimension of Expression!ACCEL PEDALn Example of effect chainThe highly popular EZ Tone function has nowbecome even more powerful!EZ TONEAll specifications and appearances are subject to change without notice.Roland, BOSS, COSM, METAL ZONE and SLICER are either registered trademarks or trademarks of Roland Corporation in the United States and/or other countries.Company names and product names appearing in this document are registered trademarks or trademarks of their respective owners.It is forbidden by law to make an audio recording, video recording, copy or revision of a third party’s copyrighted work (musical work, video work, broadcast, live performance, or other work), whether in whole or in part, and distribute, sell, lease, perform, or broadcast it without the permission of the copyright owner.Do not use this product for purposes that could infringe on a copyright held by a third party.We assume no responsibility whatsoever with regard to any infringements of third-party copyrights arising through your use of this product.Printed in Japan Jan. 2012 RAM-4737 GR-GEN-SS AABE1FootswitchDual FootswitchExpression Pedal。
此效果器具有很多功能。
包括立体声输出, 实时调音, 外部控制接口, 音量控制接口, MIDI 输入输出接口. 当然最重要的还是它的效果器输出音质, 我们将详细讨论一下它的每一个效果器极其参数调节意义和范围.一. Compressor [COMPRESSOR] 压缩COMPRESSOR能对输入信号进行压缩处理，使系统输出一个保持不变的电平信号这个效果器有两个基本效果：1. 当吉他有信号输入效果器时，它可改变声音的触发时间(ATTACK TIME)，详情见下表2. 可使吉他声音衰减速度变慢.SEN(SENSITIVITY)0 -15压缩效果器的开关电平，如果输入电平小于此值则无输出ATTACK 0-7 从信号发生到信号到达最大值所需时间，如为0则声音缓慢发出，如为7则正常发音LEVEL 0-15 效果器处理后的输出音量二. Distortion/Overdrive [DIST/OD] 失真/激励，此功能对输入的声音进行失真处理。
1.MODE：取值范围（1-7）值为1: TUBE OD ，真空管激励此模式是真空管放大器独有的自然失真音色值为2: CLASSIC OD ，模拟TUBE OD, 但有较多的直接触发声( DIRECTATTACK SOUND）值为3: SUPER OD ，此模式使中频段的频谱成峰型，即大量提升中频段值为4: DIST ，失真此模式在高增益(GAIN 可理解为输入)情况下产生一个光滑的失真音色值为5: SUPER DIST，大量提升中频段, 但失真效果远大于SUPER OD值为6: STUCK WAH DIST，产生一个类似于WAH 踏板不完全踩下时的音色值为7: METAL DIST，年轻的摇滚狂热份子所最中意的音色，HEAVY METAL令人激动是烦躁的音色2.GAIN：取值范围（0-15）调节失真度的总量3.TONE：取值范围（0-7）用来调节音色，此值越大，音色越亮4.EQ LATCH：取值范围（0,1）当DIST/OD 效果器开关时，控制3 BAND EQ 效果器的开关值为0: 对3 BAND EQ 无效值为1: 当DIST/OD 开/关时，3 BAND EQ 也随之开/关5.LEVEL：取值范围（0-15）效果器处理后输出音量三. Pitch和Delay在效果器的面板上有两行菜单：“PITCH SHIFT”，“DELAY”。
纽 曼 音 影 王 P100 系 列用 户 手 册 VM 871前 言感谢您选用本公司生产的音影王MP3播放器！为了使您尽快轻松自如地操作您的音影王MP3播放器,我们随机配备了内容详尽的用户手册，您可以获取有关产品介绍、使用方法等方面的知识。
使用您的MP3播放器之前，请仔细阅读我们随机提供的所有资料，以便您能更好地使用该产品。
在编写本手册时我们非常认真和严谨，希望能给您提供完备可靠的信息，然而难免有错误和疏漏之处，请您给予谅解并由衷地欢迎您批评和指正。
如果您在使用该产品的过程中发现什么问题，请及时拨打我们的服务热线，感谢您的支持和合作！ 本公司对于因软件、硬件的误操作、产品维修、电池更换或其它意外情况所引起的个人数据资料的丢失和损坏不负任何责任，也不对由此而造成的其它间接损失负责，请随时备份您的数据资料到您的台式（笔记本）计算机上。
同时我们无法控制用户对本手册可能造成的误解，因此，本公司将不对在使用本手册过程中可能出现的意外损失负责，并不对因使用该产品而引起的第三方索赔负责。
本手册中的信息如有变更，恕不另行通知。
本手册信息受到版权保护，其任何部分未经本公司事先书面许可，不准以任何方式影印和复制。
● 产品及产品颜色款式请以购买的实物为准。
● 本公司保留对本手册、保修卡及其相关资料的最终解释权。
★如果长时间不使用本播放器，请务必在一个月内至少充电一次，以防止锂电因过量消耗引起的损坏。
★不要在特别热、冷、多尘或潮湿的环境中使用播放器。
★使用时不要让播放器摔落、或与硬物摩擦撞击，否则可能会导致播放器表面磨花、电池脱落或其它硬件损坏。
★在下列情况下请进行充电：☆如在正常操作中播放器电池图标为24外观及按键说明 、5一、电池管理(1)如果长时间不使用本播放器，为避免因电池过量消耗引起的损坏，请务必在一个月内对本机至少完成一次充放电，以防止锂电耗尽。
(2)本机采用内置型锂电池，充电时可以采用计算机USB 充电和专用充电器两种充 电方式。

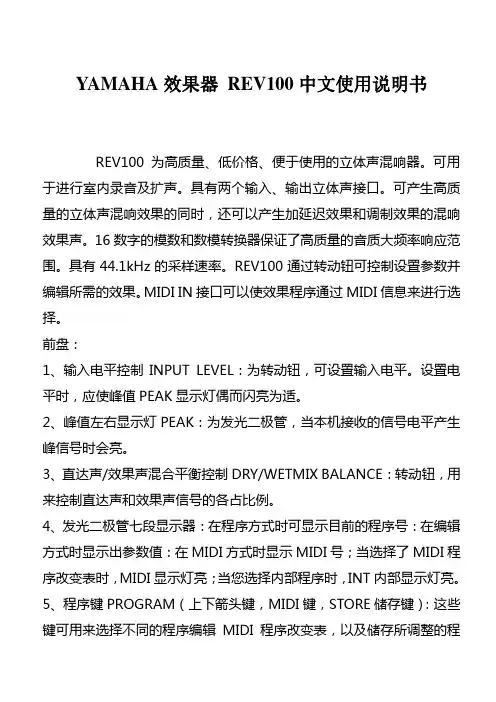

YAMAHA效果器REV100中文使用说明书REV100为高质量、低价格、便于使用的立体声混响器。
可用于进行室内录音及扩声。
具有两个输入、输出立体声接口。
可产生高质量的立体声混响效果的同时，还可以产生加延迟效果和调制效果的混响效果声。
16数字的模数和数模转换器保证了高质量的音质大频率响应范围。
具有44.1kHz的采样速率。
REV100通过转动钮可控制设置参数并编辑所需的效果。
MIDI IN接口可以使效果程序通过MIDI信息来进行选择。
前盘：1、输入电平控制INPUT LEVEL：为转动钮，可设置输入电平。
设置电平时，应使峰值PEAK显示灯偶而闪亮为适。
2、峰值左右显示灯PEAK：为发光二极管，当本机接收的信号电平产生峰信号时会亮。
3、直达声/效果声混合平衡控制DRY/WETMIX BALANCE：转动钮，用来控制直达声和效果声信号的各占比例。
4、发光二极管七段显示器：在程序方式时可显示目前的程序号：在编辑方式时显示出参数值：在MIDI方式时显示MIDI号；当选择了MIDI程序改变表时，MIDI显示灯亮；当您选择内部程序时，INT内部显示灯亮。
5、程序键PROGRAM（上下箭头键，MIDI键，STORE储存键）：这些键可用来选择不同的程序编辑MIDI程序改变表，以及储存所调整的程序。
6、编辑控制EDIT（延迟DELAY，DECAY衰减，LEVEL电平）：为转动控制钮，可控制目前所选择的效果的参数数值。
当所编辑后的参数值与这个程序以前所储存的参数值相同时，左面的显示灯将会亮。
详见“程序编辑”一节。
7、电源形状：按下开关电源接通，再按下时即电源断开。
后盘：1、直流12V输入口DC12V IN：接入交流变压器的电源输出端，为本机供电。
2、接口MIDI IN：使本机接收MIDI数据信号。
3、输出接口QUTPUT：为1/4in拾音接口，可输出本机处理的音频信号，如果使用单声时，只需接入一个该接口即可。
4、输入接口INPUT：为1/4in拾音接口，可用来接入音频信号进行效果处理。

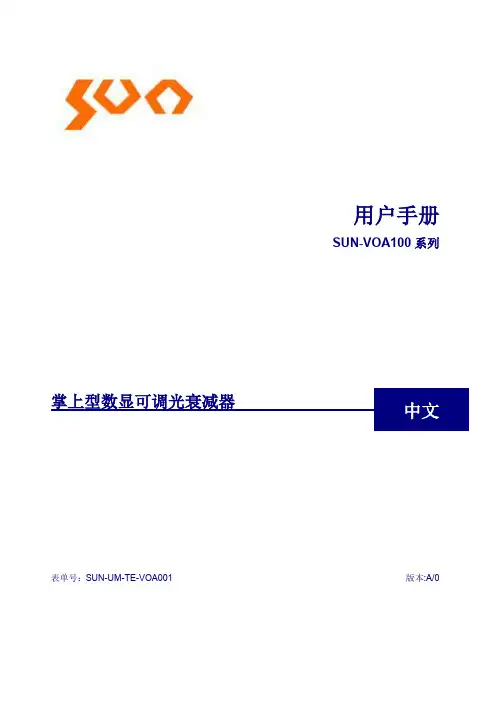

中文用户手册SUN-VOA100系列掌上型数显可调光衰减器表单号：SUN-UM-TE-VOA001 版本:A/0目录概述 .................................................................................. 错误！未定义书签。
技术指标........................................................................... 错误！未定义书签。
标准配置........................................................................... 错误！未定义书签。
功能说明........................................................................... 错误！未定义书签。
使用说明........................................................................... 错误！未定义书签。
维护及保养 ....................................................................... 错误！未定义书签。
常见故障........................................................................... 错误！未定义书签。
注意事项........................................................................... 错误！未定义书签。
质量保证........................................................................... 错误！未定义书签。
效果器中文说明书大全在这里我将为大家搜集各种常用的效果器中文说明书以后会不断的补充新的说明书POD 2.0中文说明，音色列表，以及相关所有资料Line 6 POD 2.0 控制与连接中文简易说明 1 开关- 在POD 2.0右侧。
按下它可以开启你的POD2.0。
2 输入- 在POD 2.0右下侧。
把你的吉他连接在这里。
3 耳机接口- 在POD 2.0的左下侧。
连接你的耳机以做静音练习。
音量由OUTPUT控制。
其耳机放大器可供所有型号的耳机使用。
4 输出- 在POD 2.0面板的最左边（OUTPUT）。
控制主输出音量。
当储存音色时，这一值是不被记录的。
改变主音量并不改变音色。
《注：在主输出音量开到最大时，POD 2.0会给您最佳的信噪比。
相反，当主音量开得较小时，会出现嘶噪。
所以当您录音时，尽量将您的OUTPUT开到最大。
请确定您所连接的设备的输入口属于“线输入”（LINE LEVEL）, 而不是麦克风/吉他输入。
线输入可以允许POD 2.0的总输出开到最大（或接近最大）从而得到最佳的音色。
如果您的设备的输入类型为麦克风或吉他，请把输入放到较低，把POD 2.0的输出放到较大。
》 5 左右输出- 在POD 2.0的左上侧。
在左右输出的中间有DIRECT/AMP字样，输出时将你的调音台/录音设备连接到左输出（DIRECT），吉他音箱/监听音箱连接到右输出（AMP） 6 A.I.R Mode拨档- 在POD 2.0的左右输出中间，A. I. R.定向录音输出属Line6独有，专门为直路录音设计，将A.I.R Mode拨档调到左输出（DIRECT）一边即可。
7 踏板接口- 在POD 2.0上方，可与LINE6 Floor Board/FB连接。
POD 2.0不支持LINE6 FBV4. 8 MIDI输入与输出- 在POD 2.0右上方。
通过MIDI线与MIDI设备间接9 Drive- 其控制您所选择的放大器（Amp）的Drive。
