网口转485--网络转485

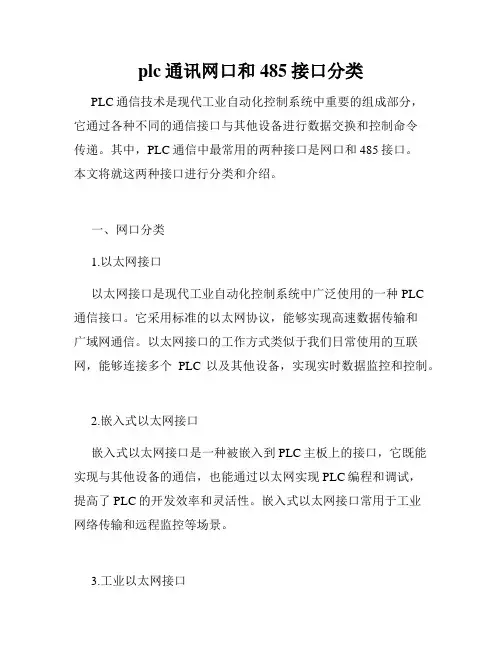

plc通讯网口和485接口分类PLC通信技术是现代工业自动化控制系统中重要的组成部分，它通过各种不同的通信接口与其他设备进行数据交换和控制命令传递。

其中，PLC通信中最常用的两种接口是网口和485接口。

本文将就这两种接口进行分类和介绍。

一、网口分类1.以太网接口以太网接口是现代工业自动化控制系统中广泛使用的一种PLC通信接口。

它采用标准的以太网协议，能够实现高速数据传输和广域网通信。

以太网接口的工作方式类似于我们日常使用的互联网，能够连接多个PLC以及其他设备，实现实时数据监控和控制。

2.嵌入式以太网接口嵌入式以太网接口是一种被嵌入到PLC主板上的接口，它既能实现与其他设备的通信，也能通过以太网实现PLC编程和调试，提高了PLC的开发效率和灵活性。

嵌入式以太网接口常用于工业网络传输和远程监控等场景。

3.工业以太网接口工业以太网接口是一种专门用于工业环境的PLC通信接口。

它具有抗干扰、耐高温、耐振动等特点，能够适应恶劣的工业现场环境。

工业以太网接口通常采用工业级协议和工业级物理接口，确保高可靠性和稳定性。

二、485接口分类1. RS-485接口RS-485接口是一种差分信号通信接口，适用于短距离通信和多设备连接。

它能够实现多个PLC之间的数据传输和控制命令传递，并且能够抗干扰和抗多径传播。

RS-485接口在一些工业现场和远程监控系统中广泛应用。

2. Profibus接口Profibus接口是一种常用的工业总线通信接口，它能够实现高速通信和快速数据传输，在工业自动化领域中具有重要的应用价值。

Profibus接口通常采用RS-485物理层标准，能够连接多个PLC和其他控制设备，形成一个分布式控制系统。

3. Modbus接口Modbus接口是一种开放的通信协议，适用于不同厂家的PLC 之间的通信和数据交换。

Modbus接口采用RS-485物理层标准，具有简单、灵活、可靠的特点，广泛应用于能源监控、楼宇自动化等领域。

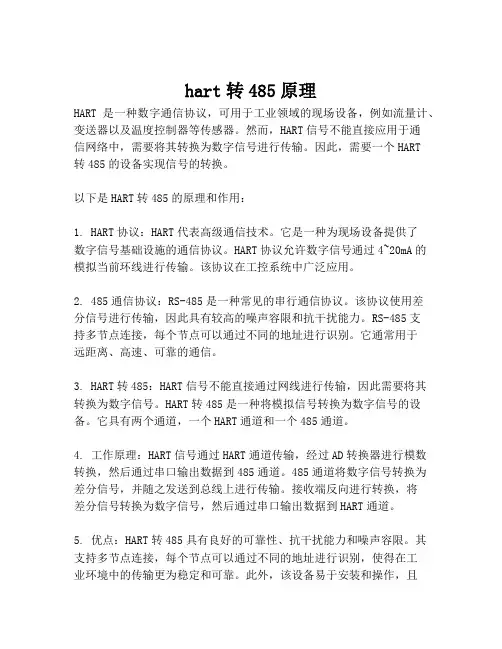

hart转485原理HART是一种数字通信协议，可用于工业领域的现场设备，例如流量计、变送器以及温度控制器等传感器。

然而，HART信号不能直接应用于通信网络中，需要将其转换为数字信号进行传输。

因此，需要一个HART转485的设备实现信号的转换。

以下是HART转485的原理和作用：1. HART协议：HART代表高级通信技术。

它是一种为现场设备提供了数字信号基础设施的通信协议。

HART协议允许数字信号通过4~20mA的模拟当前环线进行传输。

该协议在工控系统中广泛应用。

2. 485通信协议：RS-485是一种常见的串行通信协议。

该协议使用差分信号进行传输，因此具有较高的噪声容限和抗干扰能力。

RS-485支持多节点连接，每个节点可以通过不同的地址进行识别。

它通常用于远距离、高速、可靠的通信。

3. HART转485：HART信号不能直接通过网线进行传输，因此需要将其转换为数字信号。

HART转485是一种将模拟信号转换为数字信号的设备。

它具有两个通道，一个HART通道和一个485通道。

4. 工作原理：HART信号通过HART通道传输，经过AD转换器进行模数转换，然后通过串口输出数据到485通道。

485通道将数字信号转换为差分信号，并随之发送到总线上进行传输。

接收端反向进行转换，将差分信号转换为数字信号，然后通过串口输出数据到HART通道。

5. 优点：HART转485具有良好的可靠性、抗干扰能力和噪声容限。

其支持多节点连接，每个节点可以通过不同的地址进行识别，使得在工业环境中的传输更为稳定和可靠。

此外，该设备易于安装和操作，且成本相对较低。

总之，HART转485是一种将HART信号转换为数字信号的设备，具有多节点连接的特性，支持高稳定性、可靠性和噪声容限。

在工业领域中的应用十分广泛，为工业传感器的数字化提供了便利。

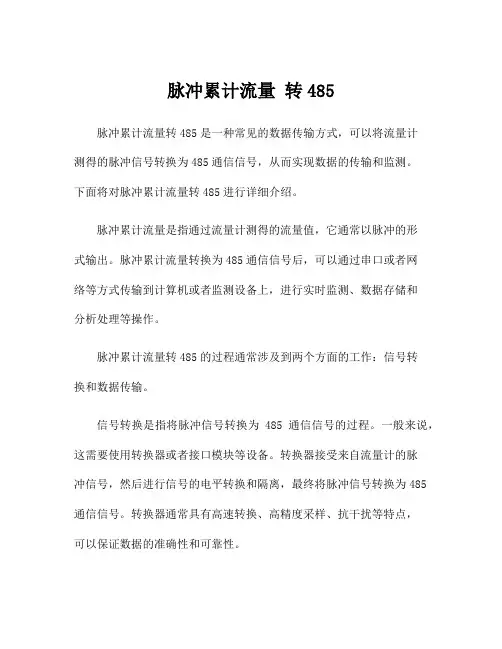

脉冲累计流量 转485 脉冲累计流量转485是一种常见的数据传输方式，可以将流量计测得的脉冲信号转换为485通信信号，从而实现数据的传输和监测。下面将对脉冲累计流量转485进行详细介绍。

脉冲累计流量是指通过流量计测得的流量值，它通常以脉冲的形式输出。脉冲累计流量转换为485通信信号后，可以通过串口或者网络等方式传输到计算机或者监测设备上，进行实时监测、数据存储和分析处理等操作。

脉冲累计流量转485的过程通常涉及到两个方面的工作：信号转换和数据传输。

信号转换是指将脉冲信号转换为485通信信号的过程。一般来说，这需要使用转换器或者接口模块等设备。转换器接受来自流量计的脉冲信号，然后进行信号的电平转换和隔离，最终将脉冲信号转换为485通信信号。转换器通常具有高速转换、高精度采样、抗干扰等特点，可以保证数据的准确性和可靠性。 数据传输是指将转换后的485通信信号传输到接收端的过程。一般来说，可以通过串口或者网络等方式传输数据。串口通信是一种传统的数据传输方式，它可以使用RS-485接口进行数据传输。RS-485接口具有高速传输、长距离传输、多设备共享等特点，适合用于脉冲累计流量转485。网络通信是一种现代化的数据传输方式，它可以通过TCP/IP协议进行数据传输。网络通信具有高带宽、全球范围、可远程管理等特点，能够满足大规模监测和数据处理的需求。

脉冲累计流量转485的应用领域非常广泛。它可以用于工业自动化控制系统、流量监测系统、输配电系统、水利工程等领域。在工业自动化控制系统中，脉冲累计流量转485可以实现对流量的实时监测和控制，从而有效提高生产效率和节约能源。在流量监测系统中，脉冲累计流量转485可以实现对流量的长期监测和数据记录，从而为流量分析和预测提供数据支持。在输配电系统和水利工程中，脉冲累计流量转485可以实现对能源和水资源的全面管理和监测，提高资源利用效率。

脉冲累计流量转485的技术实现方案有很多种。一般来说，可以根据实际需求选择合适的转换器和通信方式。在选择转换器时，需要考虑脉冲信号的频率和幅值、485接口的速度和距离等因素。在选择通信方式时，需要考虑数据传输的距离、带宽、安全性和可靠性等因素。此外，还需要考虑与其他设备的接口兼容性和接入网络的方便性。

485转以太网原理
485转以太网是指将RS-485总线协议转换为以太网协议的一
种设备。

RS-485总线协议是一种串行通信协议，可以支持多
个设备通过同一根电缆进行通信。

以太网是一种使用帧结构的局域网通信协议。

485转以太网的主要原理是进行信号转换和协议转换。

首先，
将RS-485总线上的串行信号转换为以太网的并行信号，然后
再将并行信号转换为以太网协议格式的数据帧。

这样，RS-
485总线上的设备就可以通过以太网进行数据的传输和交换。

在信号转换方面，485转以太网设备需要将RS-485总线上的
差分信号转换为以太网的单端信号。

这涉及到电平转换和电流转换的过程，以确保两种通信协议之间的信号兼容性。

在协议转换方面，485转以太网设备需要将RS-485总线上的
数据帧转换为以太网协议的数据帧。

这包括将RS-485总线上
的地址域、控制域、数据域等字段转换为以太网帧中的目的地址、源地址、数据等字段。

同时，还需要进行相应的差错检测和纠错处理。

此外，在485转以太网设备中，通常还包括缓冲存储器和帧处理器等部件。

缓冲存储器用于暂存RS-485总线上传输的数据，以便进行并行-串行转换和串行-并行转换。

帧处理器用于处理
数据帧的解析、组装、校验和发送等操作。

综上所述，485转以太网通过信号转换和协议转换实现了RS-
485总线协议到以太网协议的转换，从而使RS-485总线上的设备可以与以太网设备进行通信和数据交换。

NT485使用说明NT485是仙岛网络交换机中配置的485转换模块。

NT485通过NE-4100T网络模块实现了网络与485口之间的数据交换。

NT485为用户编写接口软件提供了三种网络通讯模式：TCP Server、TCP Client、UDP。

NT485还可以以虚拟串口模式工作（如果主机软件是通过串口获取数据的，那么可以不修改软件直接通过此模式运行在网络传输系统中）。

一、TCP通讯模式1.1TCP Server 模式在TCP Server 模式，NT485在所连接的TCP/IP网络中被分配有一个唯一的IP地址和端口号。

NT485被动地等待主机与其建立连接，允许主机与其建立连接并通过它获取485口数据。

这种模式可同时支持4个连接，因此多个主机可以同时获取某个NT485的485口数据。

如右图所示，数据传输按如下方式进行：1．主机与NT485以TCP Server 模式建立连接。

（参看图中连接方向是主机主动与NT485建立连接）2．一旦连接成功建立，数据可以双向传输----从主机到NT485（主机发的数据最终发到485口）；从NT485到主机（485口发给NT485的数据发到主机）。

1.2TCP Client 模式在TCP Client 模式，NT485收到485口的数据后会主动与之前设置好的主机建立连接，数据传输完毕后NT485会根据“TCPalive check time”或“Inactive time”设置的时间自动断开连接。

具体设置参数后面章节有详细说明。

如右图所示，数据传输按如下方式进行：1．NT485根据NE-4100T网络模块中配置的参数与主机主动建立连接（参看图中连接方向是NT485主动与主机连接）。

也可以设置为NT485启动就与远端的主机建立连接。

2．一旦连接成功建立，数据可以双向传输----从主机到NT485；从NT485到主机。

1.3UDP 模式UDP模式比TCP模式更快速，效率更高。

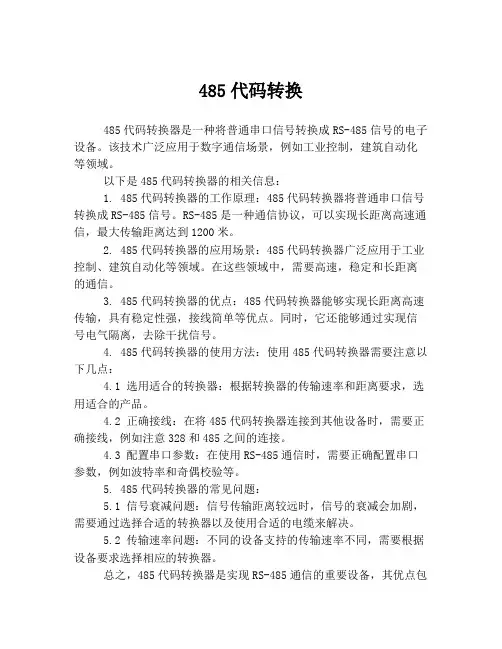

485代码转换
485代码转换器是一种将普通串口信号转换成RS-485信号的电子设备。

该技术广泛应用于数字通信场景，例如工业控制，建筑自动化等领域。

以下是485代码转换器的相关信息：
1. 485代码转换器的工作原理：485代码转换器将普通串口信号转换成RS-485信号。

RS-485是一种通信协议，可以实现长距离高速通信，最大传输距离达到1200米。

2. 485代码转换器的应用场景：485代码转换器广泛应用于工业控制、建筑自动化等领域。

在这些领域中，需要高速，稳定和长距离的通信。

3. 485代码转换器的优点：485代码转换器能够实现长距离高速传输，具有稳定性强，接线简单等优点。

同时，它还能够通过实现信号电气隔离，去除干扰信号。

4. 485代码转换器的使用方法：使用485代码转换器需要注意以下几点：
4.1 选用适合的转换器：根据转换器的传输速率和距离要求，选用适合的产品。

4.2 正确接线：在将485代码转换器连接到其他设备时，需要正确接线，例如注意328和485之间的连接。

4.3 配置串口参数：在使用RS-485通信时，需要正确配置串口参数，例如波特率和奇偶校验等。

5. 485代码转换器的常见问题：
5.1 信号衰减问题：信号传输距离较远时，信号的衰减会加剧，需要通过选择合适的转换器以及使用合适的电缆来解决。

5.2 传输速率问题：不同的设备支持的传输速率不同，需要根据设备要求选择相应的转换器。

总之，485代码转换器是实现RS-485通信的重要设备，其优点包
括长距离高速传输、稳定性强等。

在使用时需要注意正确接线，配置串口参数等。

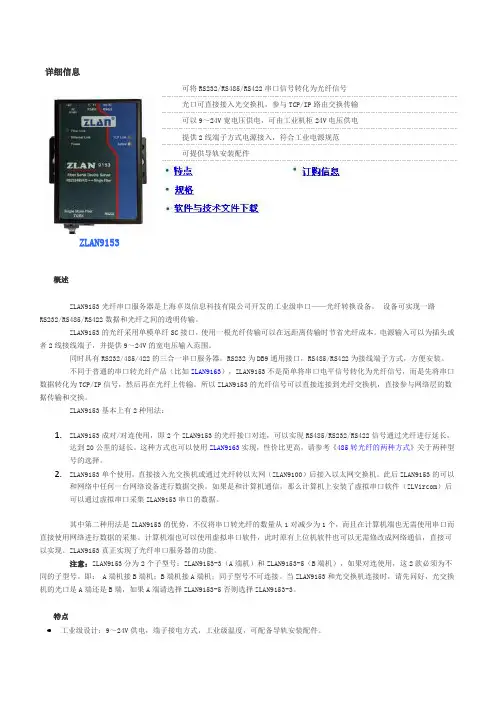

详细信息可将RS232/RS485/RS422串口信号转化为光纤信号光口可直接接入光交换机，参与TCP/IP路由交换传输可以9～24V宽电压供电，可由工业机柜24V电压供电提供2线端子方式电源接入，符合工业电源规范可提供导轨安装配件ZLAN9153概述ZLAN9153光纤串口服务器是上海卓岚信息科技有限公司开发的工业级串口——光纤转换设备。

设备可实现一路RS232/RS485/RS422数据和光纤之间的透明传输。

ZLAN9153的光纤采用单模单纤SC接口，使用一根光纤传输可以在远距离传输时节省光纤成本。

电源输入可以为插头或者2线接线端子，并提供9～24V的宽电压输入范围。

同时具有RS232/485/422的三合一串口服务器。

RS232为DB9通用接口，RS485/RS422为接线端子方式，方便安装。

不同于普通的串口转光纤产品（比如ZLAN9163），ZLAN9153不是简单将串口电平信号转化为光纤信号，而是先将串口数据转化为TCP/IP信号，然后再在光纤上传输。

所以ZLAN9153的光纤信号可以直接连接到光纤交换机，直接参与网络层的数据传输和交换。

ZLAN9153基本上有2种用法：1.ZLAN9153成对/对连使用，即2个ZLAN9153的光纤接口对连，可以实现RS485/RS232/RS422信号通过光纤进行延长，达到20公里的延长。

这种方式也可以使用ZLAN9163实现，性价比更高，请参考《485转光纤的两种方式》关于两种型号的选择。

2.ZLAN9153单个使用，直接接入光交换机或通过光纤转以太网（ZLAN9100）后接入以太网交换机。

此后ZLAN9153的可以和网络中任何一台网络设备进行数据交换。

如果是和计算机通信，那么计算机上安装了虚拟串口软件（ZLVircom）后可以通过虚拟串口采集ZLAN9153串口的数据。

其中第二种用法是ZLAN9153的优势，不仅将串口转光纤的数量从1对减少为1个，而且在计算机端也无需使用串口而直接使用网络进行数据的采集。

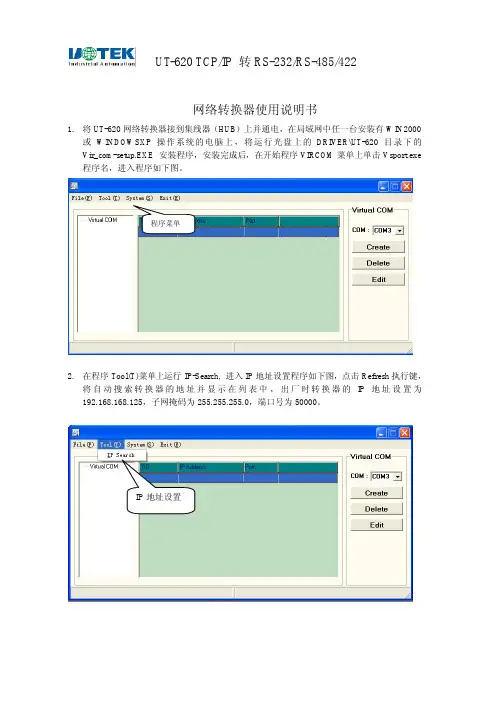

UT-620 TCP/IP 转RS-232/RS-485/422网络转换器使用说明书1. 将UT-620网络转换器接到集线器（HUB）上并通电，在局域网中任一台安装有WIN2000或WINDOWSXP操作系统的电脑上，将运行光盘上的DRIVER\UT-620目录下的Vir_com-setup.EXE 安装程序，安装完成后，在开始程序VIRCOM菜单上单击Vsport.exe 程序名，进入程序如下图。

程序菜单2. 在程序Tool(T)菜单上运行IP-Search, 进入IP地址设置程序如下图，点击Refresh执行键，将自动搜索转换器的地址并显示在列表中，出厂时转换器的IP地址设置为192.168.168.125，子网掩码为255.255.255.0，端口号为50000。

IP地址设置刷新模块3.点击列表中要修改的转换器，在IP Address框格中将转换器IP地址的前三段修改成与本地网的IP地址一致，并且框格中SubMask子网掩码与本地网相同，按Alter执行键单击修改模块IP地址填写要修改模块的IP地址及子网掩码4.修改成功显示如下图修改成功按确定5.重新点击Refresh执行键，IP地址应更新成所设置的地址重新刷新模块6.鼠标指向列表所设置的地址，双击地址直接进入IE浏览器进行参数设置模式，结束程序按EXIT键。

双击地址直接进入IE浏览器结束程序7.显示下图表示成功登入转换器设置网页，出厂时转换器的用户名及密码admin，按确定键直接进入设置页面。

点击进入8.转换器的网络通信IP 地址设置转换器ＩＰ　Ａｄｄｒｅｓｓ：默认值　１９２．１６８．１６８．１２５ 子网掩码Ｓｕｂｎｅｔ　ｍａｓｋ：默认值　２５５．２５５．２５５．０ 网关地址Ｇａｔｅｗａｙ：默认值　０．０．０．０ 主控机Ｐｒｉｍａｒｙ　ＤＮＳ：默认值　１６８．９５．１．１ 如果您使用固定　ＩＰ　来连接您的网络，请依下列步骤操作：　步骤　１：输入　ＩＰ　ａｄｄｒｅｓｓ　步骤　２：输入　Ｓｕｂｎｅｔ　ｍａｓｋ　步骤　３：输入　Ｇａｔｅｗａｙ　ＩＰ　ａｄｄｒｅｓｓ　步骤　４：输入　Ｐｒｉｍａｒｙ　ＤＮＳ　ＩＰ　ａｄｄｒｅｓｓ　步骤　５：按　”Ａｐｐｌｙ”　确认键完成设定　9.转换器的工作模式及端口号设置，转换器共有四种工作方式：“TCP SERVER 服务器、TCP CLIENT ” 客户端、“UDP CLIENT 动态IP 客户端和UDP SERVER ”动态IP 服务器。

plc网口和触摸屏485通讯在现代自动化领域，PLC（可编程逻辑控制器）和触摸屏是常见的设备。

它们分别具备控制和人机交互的功能，通过各种通讯协议互相连接，实现物理设备之间的数据传输和控制操作。

本文将主要探讨PLC网口和触摸屏之间的485通讯。

1. 什么是PLC网口是PLC控制器上的一个接口，通过该接口可以与其他设备进行数据交换和通信。

触摸屏485通讯是指触摸屏通过RS485通信接口与PLC进行数据传输和命令交互。

PLC网口和触摸屏485通讯是实现PLC与触摸屏之间双向数据传输和操作的重要方式。

2. PLC网口和触摸屏485通讯的优势和应用PLC网口和触摸屏485通讯具有以下优势：首先，通过PLC网口和触摸屏485通讯，可以实现远距离传输。

485通讯协议支持点对多点的串行数据传输，可以将PLC和多个触摸屏连接在一起，实现数据的远程传输和访问。

其次，PLC网口和触摸屏485通讯可以实现可靠性高的数据传输。

485通讯协议利用差分信号传输数据，具有抗干扰能力强、传输距离远以及传输速率可调的特点，能够在工业环境中稳定可靠地传输数据。

此外，PLC网口和触摸屏485通讯还可以实现数据实时同步。

PLC可以通过网口实时获取各种传感器和执行器的数据，然后与触摸屏通过485通讯将数据实时传输到触摸屏上，使操作人员可以实时了解设备的状态。

PLC网口和触摸屏485通讯在工业自动化领域有广泛的应用。

例如，在生产线上可以使用PLC网口和触摸屏485通讯来监控各个工位的运行状态，实时获取传感器数据，并通过触摸屏进行参数调整和设备控制。

此外，还可以应用于楼宇自动化、能源管理等领域。

3. PLC网口和触摸屏485通讯的配置和设置PLC网口和触摸屏485通讯需要进行一些配置和设置才能正常通信。

首先，需要配置PLC网口的网络参数，包括IP地址、子网掩码、网关等。

接下来，需要在PLC程序中设置和分配触摸屏的地址和通讯协议。

触摸屏485通讯的配置主要包括串口参数设置和通讯地址设置。

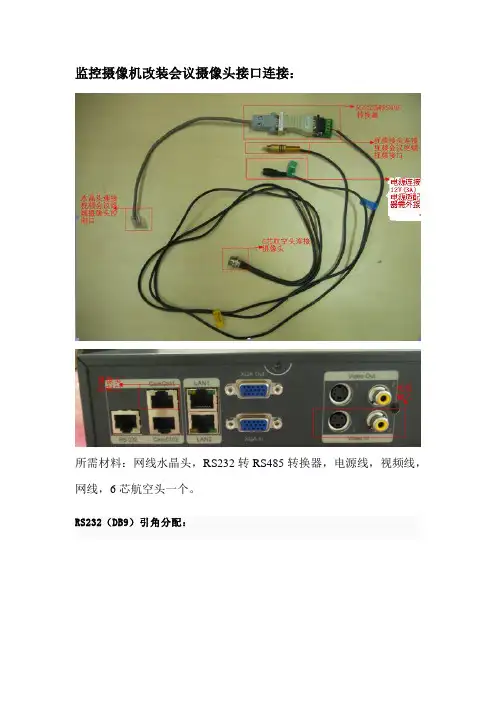

监控摄像机改装会议摄像头接口连接：所需材料：网线水晶头，RS232转RS485转换器，电源线，视频线，网线，6芯航空头一个。

RS232（DB9）引角分配：1 保护地2 TXD 发送数据3 RXD接收数据4 DTR 数据终端准备好5 SG 信号地6 DSR 数据准备好7 RTS 请求发送8 CTS 允许发送9 RI 振铃提示RS485引角定义：1 脚定义为：T/R+ RS485(A+)2脚定义为：T/R- RS485(B-)3脚定义为：RXD+ 空4脚定义为：RXD- 空5脚定义为：GND 地线6脚定义为：VCC +5V备用电源输入5脚定义为：GND 地线六芯航空头引角定义：1 脚定义为：VIDEO+，视频正2 脚定义为：GND,电源地3 脚定义为：12V(3A) DC4 脚定义为：B-，RS-485 接收负5 脚定义为：A+，RS-485 接收正6 脚定义为：VIDEO-，视频地RSS232转RS485连线方法在6芯航天头5脚（A+，RS-485 接收正）连接转换器485端T/R+，4脚（B-，RS-485 接收负）连接转换器485端T/R-。

经转换器在DB9针接口处取2针： TXD发送数据 3针： RXD 接收数据分别接到水晶头白绿（TXD）和绿色(RXD)线上并安直通线顺序安装水晶头。

连接流程图：6芯航空头1和6脚摄像机6芯航空头2和3脚6芯航空头4和5脚分出视频接口，连接视频会议终端分出12V(3A) 电源，外接电源适配器分出头通过RS232转换RS485转换器用水晶头连接视频会议终端。

ZigBee转485模块使用说明ZIGBEE转485模块让有485接口的产品实现无线控制的功能，如：智能门锁、背景音乐、水暖控制器等。

模块功能是把485有线通讯的信号转换成无线zigbee协议通讯。

远程无线控制需要与智能网关配合实现。

一．产品外观二．安装要求1.线材要求：控制线用2芯护套屏蔽线，单股铜芯0.5mm，电源线与强电控制线单股铜芯1.0mm2.位置要求：安装位置与智能网关或是其它zigbee设备的距离不得大于20米，或是隔2堵墙。

3.环境要求：电源AC 220V ,环境温度-5 ~ 50℃三．按键与指示灯说明1.K-2按键用于恢复出厂设置。

当按下K-2按键不松开，红色指示灯闪烁5次松开后，恢复成功。

2.K-1按键针对不同485设备的功能设置。

3.LED指示灯有双色，当红色灯不停闪烁时，表示模块未与智能网关配对。

当没有灯闪烁，表示模块与智能网关配对成功，或是配对到其他网关中。

四．与智能网关配对第一步：按下K-2按键不松开，红色指示灯闪烁5次松开后，红色灯不停闪烁，恢复出厂成功。

第二步：打开手机软件进入设置页面，点击添加智能设备，点击查找按钮。

第三步：等待几秒后，软件中出现设备图标，点击添加。

第四步：进入添加页面，根据相应提示操作，完成设备配对。

第五部：当看到模块上红色指示灯没有亮起，表示模块与网关配对成功。

模块与门锁配对说明ZIGBEE转485模块让有485接口的产品实现无线控制的功能，如：智能门锁、背景音乐、水暖控制器等。

模块功能是把485有线通讯的信号转换成无线zigbee协议通讯。

远程无线控制需要与TCXY-智能网关配合实现。

一．接线图二．与智能网关配对第一步：按下K-2按键不松开，红色指示灯闪烁5次松开后，红色灯不停闪烁，恢复出厂成功。

第二步：打开手机软件进入设置页面，点击添加智能设备，点击查找按钮。

第三步：等待几秒后，软件中出现设备图标，点击添加。

第四步：进入添加页面，根据相应提示操作，完成设备配对。

ttl转485转换逻辑什么是TTL转485转换逻辑？TTL转485转换逻辑是一种电气信号转换技术，用于将TTL（逻辑电平）信号转换成RS485（差分电平）信号。

TTL转485转换器可以在不同的通信设备之间建立稳定可靠的数据传输通路，广泛应用于工业自动化控制领域。

TTL（Transistor-Transistor Logic）是一种普遍采用的数字电路逻辑电平标准，其采用电压表示逻辑电平，高电平通常是3.3V或5V，低电平通常是0V。

TTL信号常用于短距离通信，但其传输距离受到限制，无法满足长距离通信的要求。

RS485（Recommended Standard 485）是一种串行通信协议，采用差分电平表示逻辑电平，即正负两个信号线以相反的方式携带信息。

RS485信号具有抗干扰能力强、传输距离远等特点，适用于长距离数据传输。

TTL转485转换器通过将TTL信号转换成RS485信号，使得TTL信号能够在远距离范围内传输。

TTL转485转换器一般包括电平转换芯片、驱动电路和接收电路。

电平转换芯片负责将TTL信号转换成RS485信号，驱动电路将RS485信号进行电流驱动，接收电路负责接收RS485信号。

使用TTL转485转换逻辑的步骤如下：1. 确定TTL信号和RS485信号的电气特性：例如确定TTL信号的高电平电压和低电平电压，以及RS485信号的标准差分电压范围等。

2. 选择合适的TTL转485转换器：根据TTL信号和RS485信号的电气特性要求，选择具有匹配特性的TTL转485转换器。

常见的TTL转485转换器有MAX485芯片和SN75176芯片等。

3. 连接TTL信号和TTL转485转换器：将TTL信号连接到TTL转485转换器的输入端，通过电平转换芯片将TTL信号转换成RS485信号。

4. 连接RS485信号和TTL转485转换器：将TTL转485转换器的输出端连接到RS485信号的输入端，通过驱动电路将RS485信号进行电流驱动。

rs485转以太⽹转换器rs485转以太⽹转换器rs485转以太⽹转换器 ZLAN5103 实现RS485转以太⽹（即485转⽹⼝）主要⼀个硬件转换器和⼀个软件驱动。

硬件转换器分为两种：串⼝服务器（串⼝联⽹服务器、串⼝通信服务器）、串⼝联⽹模块。

RS485串⼝服务器ZLAN5103是带外壳的，可以将现有的485设备连接到以太⽹。

适合已有的RS485串⼝设备的⽹络化改造。

RS485串⼝联⽹模块ZLSN5103是不带外壳的，可以理解为内嵌⽅式的RS485转以太⽹模块，使⽤模块解决⽅案，可以将模块集成到⽤户设备的内部，实现串⼝服务器和设备的⼀体化。

在价格上模块⽅案⽐串⼝服务器⽅案价格要低。

两种硬件如下图所⽰：串⼝服务器的硬件实现了RS485接⼝转化为TCP/IP接⼝（⽹络接⼝），那么配合计算机端的虚拟串⼝驱动使⽤就可以再次将TCP/IP连接虚拟地转化为串⼝。

虚拟串⼝驱动可以在计算机内的驱动层虚拟出类似COM5、COM6等虚拟串⼝号，并且将远端的串⼝服务器和这些虚拟串⼝绑定。

这样⽤户串⼝程序打开虚拟串⼝的时候就可以通远端的串⼝服务器通信，即和串⼝设备通信。

特点l ⽀持全双⼯、⾼速率数据转发，不丢包。

l ⽀持TCP Server、TCP Client，UDP模式，与ZLVirCom通信时⾃动切换为Real Com Driver模式。

l 波特率⽀持1200bps～460800bps（可定制1M或者1.5M波特率），数据位⽀持5～8位，校验位可以为全部五种⽅式，⽀持CTS/RTS硬件流控。

l 免费配备Windows虚拟串⼝&设备管理⼯具ZLVircom，⽀持虚拟串⼝，并可以⼀键式搜索NETCOM2000，修改参数。

l 提供设备管理函数库（Windows DLL动态链接库），⽅便⽤户⽤VC、VB、Delphi、C++Builder开发应⽤程序。

l 创新的断⽹检测机制，保证了数据实时可达性。

l 适合Modbus RTU的⽹络化升级，可与三维⼒控模态组件配合；并⽀持直接将Modbus TCP转化为Modbus RTU的功能。

TTL转485转换逻辑一、概述在工业自动化系统中，常常需要将TTL（Transistor-Transistor Logic）信号转换为485（RS-485）信号。

TTL是一种低电平逻辑电平为0V，高电平逻辑电平为5V 的数字信号，而485是一种差分信号，可实现多节点通信。

本文将详细介绍TTL转485转换的逻辑原理和实现方法。

二、TTL和485信号特点2.1 TTL信号特点•低电平逻辑电平为0V，高电平逻辑电平为5V。

•信号传输距离短，通常在几十厘米到几米之间。

•适用于单节点通信。

2.2 485信号特点•差分信号，通过正负两个线传输数据。

•信号传输距离可达数千米。

•支持多节点通信。

三、TTL转485转换原理TTL转485转换的主要原理是将TTL信号转换为485差分信号，并通过485总线进行传输。

其转换逻辑如下：1.TTL信号转换为差分信号：将TTL信号经过一个非门电路，产生反相信号，再通过一个与门电路，产生正相信号。

这样就得到了差分信号，其中一个线路是正相信号，另一个线路是反相信号。

2.485差分信号转换为TTL信号：将485差分信号经过一个差分放大器，将差分信号放大，并通过一个比较器，将差分信号恢复为TTL信号。

3.TTL信号与485信号的转换：通过一个双向缓冲器，将TTL信号与485差分信号进行转换。

当要将TTL信号转换为485差分信号时，将TTL信号输入到缓冲器的发送端口，缓冲器将其转换为差分信号输出到485总线上。

当要将485差分信号转换为TTL信号时，将差分信号输入到缓冲器的接收端口，缓冲器将其转换为TTL信号输出。

四、TTL转485转换电路设计4.1 电路元件•非门电路：用于将TTL信号转换为反相信号。

•与门电路：用于将反相信号转换为正相信号。

•差分放大器：用于将485差分信号放大。

•比较器：用于将差分信号恢复为TTL信号。

•双向缓冲器：用于TTL与485信号的转换。

4.2 电路连接1.TTL信号转换为差分信号：将TTL信号连接到非门电路的输入端，将非门电路的输出端连接到与门电路的一个输入端，将非门电路的输出端连接到与门电路的另一个输入端。
