485转TCP

网口转串口-485 转网口模块ZLSN 系列嵌入式设备联网模块是串口到 TCP/IP 的嵌入式协议转化模块， 提供串口到 TCP/IP 网络的双向以太网透明传输。

卓岚 ZLS系列嵌入式设备联网模块是业界第一款全双工、 不间断、 低成本嵌入式设备联网模块， 即在高达 115200bsp 的速率下串口到 TCP/I 可实现单片机联网和设备网络化升级，广泛应用于安防、工业自动化、银行系统、楼宇自控、智能交通等领域。

串口转以太网模块——TTL 电平带 RJ45 联网模块和 TCP/IP 到串口同时进行工作，收发数据可以不间断地进行，且不丢失一个字节。

具有功能强大、价格经济、技术资料全面特点型号：ZLSN3000 名称：TTL 电平带 RJ45 联网模块 用法：只需通过排线将 RXD、TXD 和用户电路板 MCU（例如 51 单片机）串口连接， 即可使用。

选型：使用 ZLSN2000 之前，可先用 ZLSN3000 测试模块性能，用户无需制板即可与 模块连接，方便快捷。

适合已有串口设备立即联网升级。

型号：ZLSN3002 名称：TTL 电平带 RJ45 联网模块 用法：只需通过排线将 RXD、TXD 和用户电路板 MCU（例如 51 单片机）串口连接， 即可使用。

选型：与 ZLSN3000 相比，ZLSN3001 速度更快，但是电流从 40mA 变为 100mA。

另外 厚度厚 3mm。

串口转以太网模块——RS232 联网模块型号：ZLSN2100 名称：RS232 联网模块 用法：可 9V～24V 电源，实现 DB9 接口（公头）RS232 到以太网的转化。

选型：需要 RS232 转以太网的普通用户请选择 ZLSN2100。

型号：ZLSN4000 名称：MINI 型 RS232 联网模块用法： 可外接 5V 或者 9V～24V 电源， 实现 DB9 接口 （母头） RS232 到以太网的转化。

支持通过串口供电。

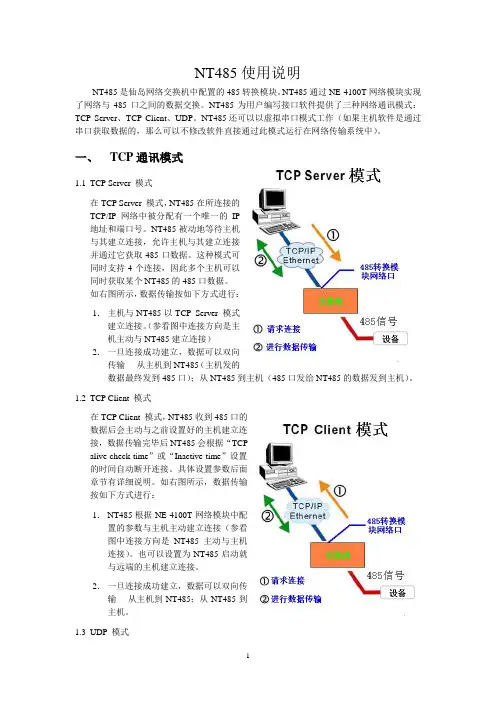

NT485使用说明NT485是仙岛网络交换机中配置的485转换模块。

NT485通过NE-4100T网络模块实现了网络与485口之间的数据交换。

NT485为用户编写接口软件提供了三种网络通讯模式：TCP Server、TCP Client、UDP。

NT485还可以以虚拟串口模式工作（如果主机软件是通过串口获取数据的，那么可以不修改软件直接通过此模式运行在网络传输系统中）。

一、TCP通讯模式1.1TCP Server 模式在TCP Server 模式，NT485在所连接的TCP/IP网络中被分配有一个唯一的IP地址和端口号。

NT485被动地等待主机与其建立连接，允许主机与其建立连接并通过它获取485口数据。

这种模式可同时支持4个连接，因此多个主机可以同时获取某个NT485的485口数据。

如右图所示，数据传输按如下方式进行：1．主机与NT485以TCP Server 模式建立连接。

（参看图中连接方向是主机主动与NT485建立连接）2．一旦连接成功建立，数据可以双向传输----从主机到NT485（主机发的数据最终发到485口）；从NT485到主机（485口发给NT485的数据发到主机）。

1.2TCP Client 模式在TCP Client 模式，NT485收到485口的数据后会主动与之前设置好的主机建立连接，数据传输完毕后NT485会根据“TCPalive check time”或“Inactive time”设置的时间自动断开连接。

具体设置参数后面章节有详细说明。

如右图所示，数据传输按如下方式进行：1．NT485根据NE-4100T网络模块中配置的参数与主机主动建立连接（参看图中连接方向是NT485主动与主机连接）。

也可以设置为NT485启动就与远端的主机建立连接。

2．一旦连接成功建立，数据可以双向传输----从主机到NT485；从NT485到主机。

1.3UDP 模式UDP模式比TCP模式更快速，效率更高。

如何实现RS485下ModbusRTU通信
在“变量”功能模块的“控制器”标签页中点击“添加”按钮来增加控制器；
选择品牌“MODICON”下的“Modbus Master”协议，点击“确认”添加至项目中；
默认的“Controller1”名称可修改；点击“设定”按钮进入控制器配置对话框；
在对话框中对通信参数进行配置，具体参数含义可参考通过点击右下角“帮助”按钮打开控制器帮助手册进行确认；请对应控制器参数进行相匹配的设定；注意默认站号非广播模式下通常不使用0值；
在软件“系统”功能标签页下将COM2使用方式修改为RS-485模式，注意在iX通用机型上只能通过COM2实现485通信，COM1强制作为RS232使用；
线缆制作时，从硬件手册上可看到485模式下使用的数据收发引脚为1和6；
使用RS232通信接口时，使用数据收发引脚2,3和5；
------------------------------------------------------------------------------------------------------- 若使用TCP以太网通信方式，将通信协议修改为Ethernet TCP/IP；
在Stations标签页设定人机所连接的控制器的IP地址；
线缆使用标准常规网络线缆；
------------------------------------------------------------------------------------------------------- 点击通信配置对话框右下角帮助按钮，即可打开控制器帮助文档；
文档目前为英文版本，其中包含完整的参数说明，线缆引脚说明，地址定义说明，效率优化说明，报错含义等信息，供参考。

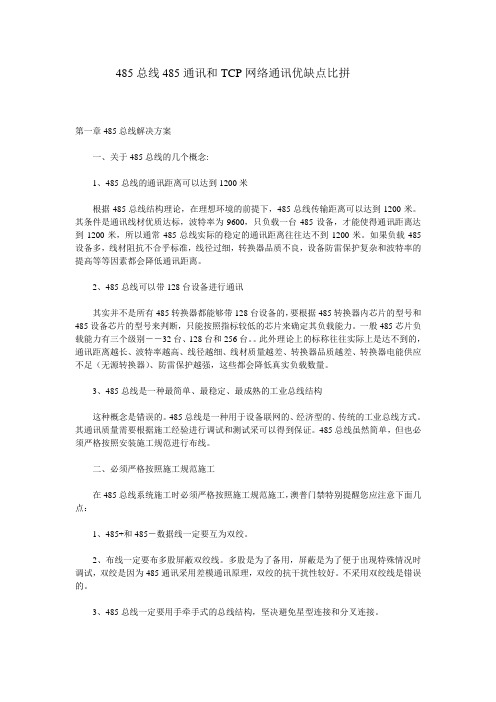

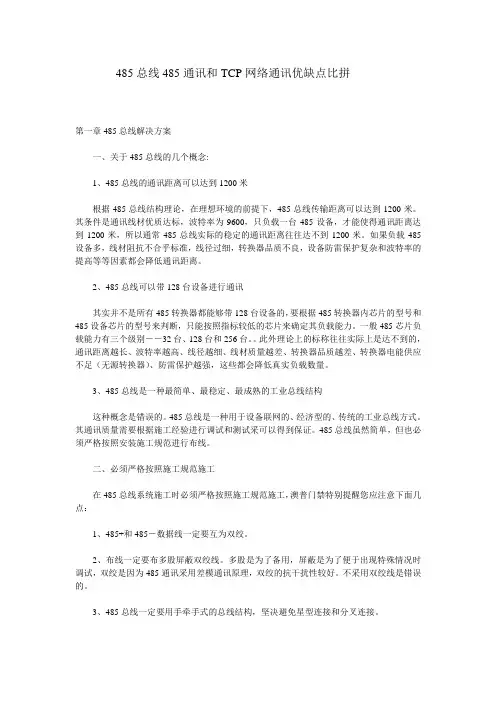

485总线485通讯和TCP网络通讯优缺点比拼第一章485总线解决方案一、关于485总线的几个概念:1、485总线的通讯距离可以达到1200米根据485总线结构理论，在理想环境的前提下，485总线传输距离可以达到1200米。

其条件是通讯线材优质达标，波特率为9600，只负载一台485设备，才能使得通讯距离达到1200米，所以通常485总线实际的稳定的通讯距离往往达不到1200米。

如果负载485设备多，线材阻抗不合乎标准，线径过细，转换器品质不良，设备防雷保护复杂和波特率的提高等等因素都会降低通讯距离。

2、485总线可以带128台设备进行通讯其实并不是所有485转换器都能够带128台设备的，要根据485转换器内芯片的型号和485设备芯片的型号来判断，只能按照指标较低的芯片来确定其负载能力。

一般485芯片负载能力有三个级别――32台、128台和256台。

此外理论上的标称往往实际上是达不到的，通讯距离越长、波特率越高、线径越细、线材质量越差、转换器品质越差、转换器电能供应不足（无源转换器）、防雷保护越强，这些都会降低真实负载数量。

3、485总线是一种最简单、最稳定、最成熟的工业总线结构这种概念是错误的。

485总线是一种用于设备联网的、经济型的、传统的工业总线方式。

其通讯质量需要根据施工经验进行调试和测试采可以得到保证。

485总线虽然简单，但也必须严格按照安装施工规范进行布线。

二、必须严格按照施工规范施工在485总线系统施工时必须严格按照施工规范施工，澳普门禁特别提醒您应注意下面几点：1、485+和485－数据线一定要互为双绞。

2、布线一定要布多股屏蔽双绞线。

多股是为了备用，屏蔽是为了便于出现特殊情况时调试，双绞是因为485通讯采用差模通讯原理，双绞的抗干扰性较好。

不采用双绞线是错误的。

3、485总线一定要用手牵手式的总线结构，坚决避免星型连接和分叉连接。

4、设备供电的交流电及机箱一定要真实接地，而且接地良好。

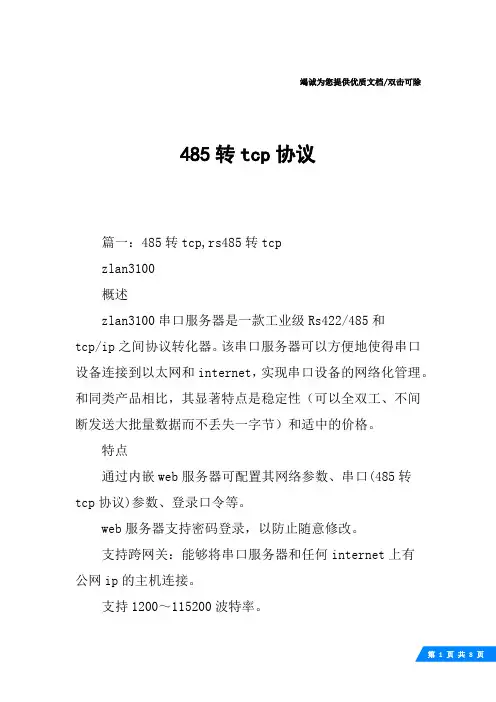

竭诚为您提供优质文档/双击可除485转tcp协议篇一：485转tcp,rs485转tcpzlan3100概述zlan3100串口服务器是一款工业级Rs422/485和tcp/ip之间协议转化器。

该串口服务器可以方便地使得串口设备连接到以太网和internet，实现串口设备的网络化管理。

和同类产品相比，其显著特点是稳定性（可以全双工、不间断发送大批量数据而不丢失一字节）和适中的价格。

特点通过内嵌web服务器可配置其网络参数、串口(485转tcp协议)参数、登录口令等。

web服务器支持密码登录，以防止随意修改。

支持跨网关：能够将串口服务器和任何internet上有公网ip的主机连接。

支持1200～115200波特率。

支持9位数据发送功能：第9位可以为无、奇校验、偶校验、1、0，五种方式方便在485通信中区分数据帧和地址帧。

zlVircom配置工具可在网络上自动寻找设备联网服务器。

支持虚拟串口。

支持数据写保护，防止随意篡改。

支持默认配置启动。

link灯连接指示。

硬件流控cts/Rts。

1kV网络浪涌保护。

外壳采用抗辐射的secc板，保证在高电磁辐射区也能够正常工作。

规格网络界面串口界面软件特性电器特性机械特性工作环境篇二：485转tcpip的系统结构485转tcp/ip的系统结构1.485转tcp/ip本文主要介绍卓岚485转tcp/ip的网络系统结构，即485转tcp/ip以后有几种接线方法，他们的特点如何。

485转tcp/ip可以用图1的串口服务器或者图2的内嵌模块来实现。

需要实现Rs485转tcp/ip是因为：1.利用现有的以太网网络设施。

虽然Rs485也可以用以太网的双绞线（5类屏蔽线），但是Rs485需要单独占用双绞线不能和以太网共用，这在实际中就需要重新布线，不能利用现有的网线。

使用485转tcp/ip之后，可以和现有办公、工厂的网络融合，节省开支。

而且这种tcp/ip网络可以通过交换机、路由器进行网络延长和扩展。

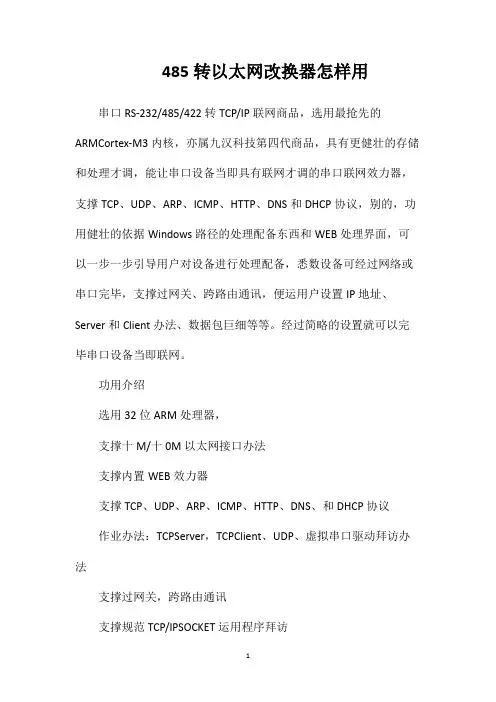

485转以太网改换器怎样用串口RS-232/485/422转TCP/IP联网商品，选用最抢先的ARMCortex-M3内核，亦属九汉科技第四代商品，具有更健壮的存储和处理才调，能让串口设备当即具有联网才调的串口联网效力器，支撑TCP、UDP、ARP、ICMP、HTTP、DNS和DHCP协议，别的，功用健壮的依据Windows路径的处理配备东西和WEB处理界面，可以一步一步引导用户对设备进行处理配备，悉数设备可经过网络或串口完毕，支撑过网关、跨路由通讯，便运用户设置IP地址、Server和Client办法、数据包巨细等等。

经过简略的设置就可以完毕串口设备当即联网。

功用介绍选用32位ARM处理器，支撑十M/十0M以太网接口办法支撑内置WEB效力器支撑TCP、UDP、ARP、ICMP、HTTP、DNS、和DHCP协议作业办法：TCPServer，TCPClient、UDP、虚拟串口驱动拜访办法支撑过网关，跨路由通讯支撑规范TCP/IPSOCKET运用程序拜访免费供给Windows路径配备软件函数库API,便运用户二次开发技能参数CPU32-bitARMRAM64KBFlash256KB以太网方针(lAN)：以太网十M/十0Mbps串口：TTL;x;1TX,RXRTS,CTS,GNDI/O口8个串口参数：查验位None、Even、Odd、Space、Mark数据位7bit、8bit接连位1流量操控RTS/CTS流控或无流控波特率150bps～115200bps软件参数：协议TCP、UDP、APR、HTTPDNSICMP和DHCP协议作业办法Server和Client办法Socket的运用程序拜访，WEB阅览器软件设置驱动设置串口速率自习气数据可编程言语供给Windows配备软件，API函数库，串口络络调试东西支撑驱动Win2003WindowsXPWindows95/98/MEWindowsNTWindows7运用计划可广泛运用于：1.电力继保通讯，交通数据搜集，2.一卡通设备，门禁医疗、楼宇自控、3.工业主动化操控，环境动力监控体系4.丈量表面，智能家居操控、LED信息闪现设备等。

RS485通讯方式与TCP/IP通讯方式的区别类型RS485 TCP/IP区别多台控制器，通过RS485通讯总线（必须用双绞线，或者网线的其中一组），将控制器通过手牵手串联的方式，一根总线街道RS485转换器（集线器）上，再接到计算机串口上，实现一台计算机（软件）多多台控制器的管理和通讯。

TCP/IP通讯协议是当前计算机网络通用性标准协议，具备传输速度快，国际标准，兼容性好等有点。

控制器的接入方式，和局域网HUB（交换机）和计算机网卡的接入方式一样。

通讯距离最远的控制器到计算机的连线理论上的距离是1200米，建议空户控制在800米以内，能控制在300米以内效果最好。

如果距离超长，可以选购485中继器（RS485集线器）选购RS485集线器，理论上可以延长到3000米。

通讯距离在小型局域网内，可以通过HUB的级联延长通讯距离，每一级的通讯距离达100米，可以级联多级。

而且在大型局域网可以通过光纤、无线等多种方式延长到很远甚至多少公里，甚至跨城市，也可以通过互联网数千公里的联网都可以。

负载数量即一条485总线可以带多少台控制器，这个取决于控制器的通讯芯片和485转换器的通讯芯片的选型，一般有32台、64台、128台、256台几种选择，这个是理论的数字，实际应用时，根据现场环境，通讯距离等因素，负载数量达不到指标数。

负载数量理论上没有限制，HUB可以级联，成千上万台控制器组网都没问题。

通讯速度通讯速度较慢。

通讯速度通讯速度快。

，TCP/IP产品的通讯速度是RS485、RS232控制器的十倍，甚至数十倍。

每秒上传权限或者下载记录达100多条，甚至数百条。

通讯方式RS485通讯方式，必须手牵手通过双绞线串联连接，禁止分叉或者星形连接。

通讯方式TCP/IP通讯方式是通过一种星形结构来实现的。

优点成本比较低廉，单独组网，不会受到其他设备的公用网络的干扰。

是目前一卡通行业用量最多的通讯方式。

优点采用国际标准的流行通讯协议，先进性和性能都比较好，好多年都不会被淘汰。

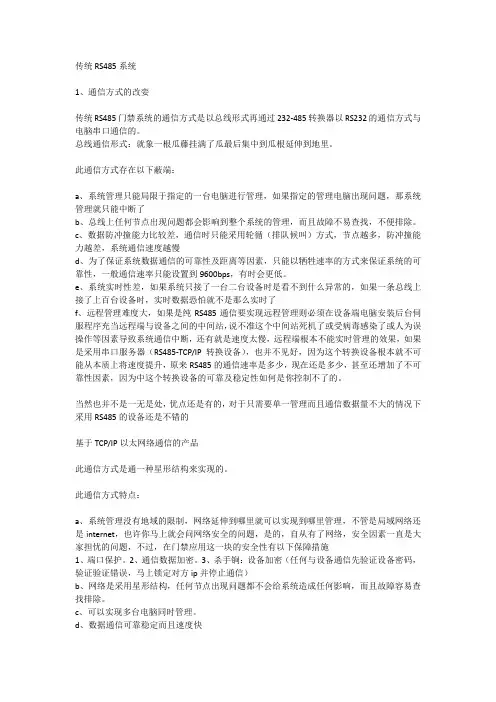

传统RS485系统1、通信方式的改娈传统RS485门禁系统的通信方式是以总线形式再通过232-485转换器以RS232的通信方式与电脑串口通信的。

总线通信形式：就象一根瓜藤挂满了瓜最后集中到瓜根延伸到地里。

此通信方式存在以下蔽端：a、系统管理只能局限于指定的一台电脑进行管理，如果指定的管理电脑出现问题，那系统管理就只能中断了b、总线上任何节点出现问题都会影响到整个系统的管理，而且故障不易查找，不便排除。

c、数据防冲撞能力比较差，通信时只能采用轮循（排队候叫）方式，节点越多，防冲撞能力越差，系统通信速度越慢d、为了保证系统数据通信的可靠性及距离等因素，只能以牺牲速率的方式来保证系统的可靠性，一般通信速率只能设置到9600bps，有时会更低。

e、系统实时性差，如果系统只接了一台二台设备时是看不到什么异常的，如果一条总线上接了上百台设备时，实时数据恐怕就不是那么实时了f、远程管理难度大，如果是纯RS485通信要实现远程管理则必须在设备端电脑安装后台伺服程序充当远程端与设备之间的中间站，说不准这个中间站死机了或受病毒感染了或人为误操作等因素导致系统通信中断，还有就是速度太慢，远程端根本不能实时管理的效果，如果是采用串口服务器（RS485-TCP/IP转换设备），也并不见好，因为这个转换设备根本就不可能从本质上将速度提升，原来RS485的通信速率是多少，现在还是多少，甚至还增加了不可靠性因素，因为中这个转换设备的可靠及稳定性如何是你控制不了的。

当然也并不是一无是处，优点还是有的，对于只需要单一管理而且通信数据量不大的情况下采用RS485的设备还是不错的基于TCP/IP以太网络通信的产品此通信方式是通一种星形结构来实现的。

此通信方式特点：a、系统管理没有地域的限制，网络延伸到哪里就可以实现到哪里管理，不管是局域网络还是internet，也许你马上就会问网络安全的问题，是的，自从有了网络，安全因素一直是大家担忧的问题，不过，在门禁应用这一块的安全性有以下保障措施1、端口保护。

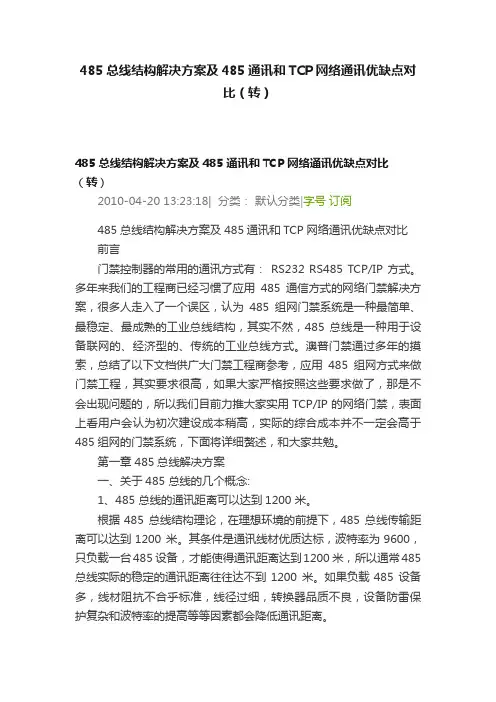

485总线结构解决方案及485通讯和TCP网络通讯优缺点对比（转）485总线结构解决方案及485通讯和TCP网络通讯优缺点对比（转）2010-04-20 13:23:18| 分类：默认分类|字号订阅485总线结构解决方案及485通讯和TCP网络通讯优缺点对比前言门禁控制器的常用的通讯方式有： RS232 RS485 TCP/IP 方式。

多年来我们的工程商已经习惯了应用485通信方式的网络门禁解决方案，很多人走入了一个误区，认为485组网门禁系统是一种最简单、最稳定、最成熟的工业总线结构，其实不然，485 总线是一种用于设备联网的、经济型的、传统的工业总线方式。

澳普门禁通过多年的摸索，总结了以下文档供广大门禁工程商参考，应用485组网方式来做门禁工程，其实要求很高，如果大家严格按照这些要求做了，那是不会出现问题的，所以我们目前力推大家实用TCP/IP的网络门禁，表面上看用户会认为初次建设成本稍高，实际的综合成本并不一定会高于485组网的门禁系统，下面将详细赘述，和大家共勉。

第一章 485总线解决方案一、关于485 总线的几个概念:1、485 总线的通讯距离可以达到1200 米。

根据485 总线结构理论，在理想环境的前提下，485 总线传输距离可以达到1200 米。

其条件是通讯线材优质达标，波特率为9600，只负载一台485 设备，才能使得通讯距离达到1200 米，所以通常485 总线实际的稳定的通讯距离往往达不到1200 米。

如果负载485 设备多，线材阻抗不合乎标准，线径过细，转换器品质不良，设备防雷保护复杂和波特率的提高等等因素都会降低通讯距离。

2、485 总线可以带128 台设备进行通讯。

其实并不是所有485 转换器都能够带128 台设备的，要根据485 转换器内芯片的型号和485 设备芯片的型号来判断，只能按照指标较低的芯片来确定其负载能力。

一般485 芯片负载能力有三个级别――32 台、128 台和256 台。

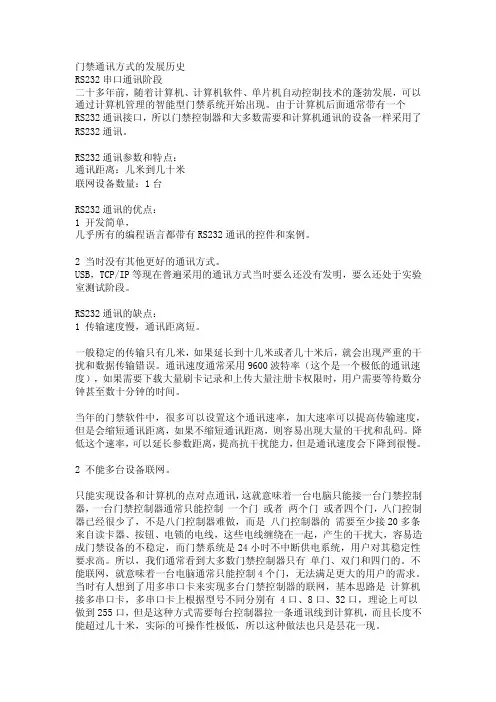

门禁通讯方式的发展历史RS232串口通讯阶段二十多年前，随着计算机、计算机软件、单片机自动控制技术的蓬勃发展，可以通过计算机管理的智能型门禁系统开始出现。

由于计算机后面通常带有一个RS232通讯接口，所以门禁控制器和大多数需要和计算机通讯的设备一样采用了RS232通讯。

RS232通讯参数和特点：通讯距离：几米到几十米联网设备数量：1台RS232通讯的优点：1 开发简单，几乎所有的编程语言都带有RS232通讯的控件和案例。

2 当时没有其他更好的通讯方式。

USB，TCP/IP等现在普遍采用的通讯方式当时要么还没有发明，要么还处于实验室测试阶段。

RS232通讯的缺点：1 传输速度慢，通讯距离短。

一般稳定的传输只有几米，如果延长到十几米或者几十米后，就会出现严重的干扰和数据传输错误。

通讯速度通常采用9600波特率（这个是一个极低的通讯速度），如果需要下载大量刷卡记录和上传大量注册卡权限时，用户需要等待数分钟甚至数十分钟的时间。

当年的门禁软件中，很多可以设置这个通讯速率，加大速率可以提高传输速度，但是会缩短通讯距离，如果不缩短通讯距离，则容易出现大量的干扰和乱码。

降低这个速率，可以延长参数距离，提高抗干扰能力，但是通讯速度会下降到很慢。

2 不能多台设备联网。

只能实现设备和计算机的点对点通讯，这就意味着一台电脑只能接一台门禁控制器，一台门禁控制器通常只能控制一个门或者两个门或者四个门，八门控制器已经很少了，不是八门控制器难做，而是八门控制器的需要至少接20多条来自读卡器、按钮、电锁的电线，这些电线缠绕在一起，产生的干扰大，容易造成门禁设备的不稳定，而门禁系统是24小时不中断供电系统，用户对其稳定性要求高。

所以，我们通常看到大多数门禁控制器只有单门、双门和四门的。

不能联网，就意味着一台电脑通常只能控制4个门，无法满足更大的用户的需求。

当时有人想到了用多串口卡来实现多台门禁控制器的联网，基本思路是计算机接多串口卡，多串口卡上根据型号不同分别有 4口、8口、32口，理论上可以做到255口，但是这种方式需要每台控制器拉一条通讯线到计算机，而且长度不能超过几十米，实际的可操作性极低，所以这种做法也只是昙花一现。

modbusrtu变成modbustcprs485rtu转tcpC2000-M2-SHE0101-CB1为单⼝Modbus⽹关，它可以完成Modbs TCP和Modbus RTU协议之间的相互转换。

通过本产品可实现Modbus串⼝slave设备快速⽆缝的整合到现有的Modbus TCP⽹络中，并且Modbus TCP slave也可以和串⼝master正常的通信。

本产品串⼝最多可以级联16个串⼝设备，每个设备都可以使⽤不同的串⼝参数。

当Modbus TCP做主站时最多同时⽀持⾼达10个TCP连接。

特点：→快速整合Modbus TCP和Modbus RTU⽹络；→级联设备可使⽤不同串⼝参数，可以整合多种串⼝设备到同⼀个Modbs TCP⽹络；→当Modbus TCP做主站时同时最多⽀持⾼达10个TCP连接；→当Modbus TCP做主站时可灵活的将设备设置为TCP客户端或TCP服务器；→⽆需繁琐的寄存器地址映射等设置即可使⽤；→模块⾃带双看门狗、I/O与系统完全隔离，安全性⾼，保障系统安全；→电源具有良好的过流过压、防反接保护功能；→丰富的指⽰灯，全⾯查看状态，及时排查故障；→⼯业级塑料外壳，可⼴泛的应⽤于各种⼯业环境；串⼝通信参数接⼝类型RS-485波特率1200~115200bps数据位6，7，8停⽌位1，2校验位Even，Odd，None，Mark，Space保护形式GAS+PPTC+TVS防雷保护级别2KV/1KA过压过流保护30V/200mA电源参数电源规格9~27V DC电流80mA@12VD保护形式ZOV+PPTC+TVS防雷保护级别2KV/1KA过压过流保护30V/500mA⽹⼝参数接⼝形式RJ45速度10/100M⾃适应传输距离100⽶⼯作环境⼯作温度、湿度-40~85，5~95%RH，不凝露储存温度、湿度-60~125，5~95%RH，不凝露安装&尺⼨安装⽅式导轨或⽀架安装尺⼨75*105*30mm。

RS485通讯方式与TCP/IP通讯方式的区别类型RS485 TCP/IP区别多台控制器，通过RS485通讯总线（必须用双绞线，或者网线的其中一组），将控制器通过手牵手串联的方式，一根总线街道RS485转换器（集线器）上，再接到计算机串口上，实现一台计算机（软件）多多台控制器的管理和通讯。

TCP/IP通讯协议是当前计算机网络通用性标准协议，具备传输速度快，国际标准，兼容性好等有点。

控制器的接入方式，和局域网HUB（交换机）和计算机网卡的接入方式一样。

通讯距离最远的控制器到计算机的连线理论上的距离是1200米，建议空户控制在800米以内，能控制在300米以内效果最好。

如果距离超长，可以选购485中继器（RS485集线器）选购RS485集线器，理论上可以延长到3000米。

通讯距离在小型局域网内，可以通过HUB的级联延长通讯距离，每一级的通讯距离达100米，可以级联多级。

而且在大型局域网可以通过光纤、无线等多种方式延长到很远甚至多少公里，甚至跨城市，也可以通过互联网数千公里的联网都可以。

负载数量即一条485总线可以带多少台控制器，这个取决于控制器的通讯芯片和485转换器的通讯芯片的选型，一般有32台、64台、128台、256台几种选择，这个是理论的数字，实际应用时，根据现场环境，通讯距离等因素，负载数量达不到指标数。

负载数量理论上没有限制，HUB可以级联，成千上万台控制器组网都没问题。

通讯速度通讯速度较慢。

通讯速度通讯速度快。

，TCP/IP产品的通讯速度是RS485、RS232控制器的十倍，甚至数十倍。

每秒上传权限或者下载记录达100多条，甚至数百条。

通讯方式RS485通讯方式，必须手牵手通过双绞线串联连接，禁止分叉或者星形连接。

通讯方式TCP/IP通讯方式是通过一种星形结构来实现的。

优点成本比较低廉，单独组网，不会受到其他设备的公用网络的干扰。

是目前一卡通行业用量最多的通讯方式。

优点采用国际标准的流行通讯协议，先进性和性能都比较好，好多年都不会被淘汰。

ES600多功能网桥手册北京华控自动化系统有限责任公司ES600简介ES600是485转TCP/IP或485装85网桥。

该产品有两个型号，ES600S 为485转TCP/IP网桥，ES600M为485转485和TCP/IP双通讯口网桥。

产品为 128×64 图形点阵液晶显示器，通过简单的设置可以实现对具有485协议的仪表进行通讯并通过485或以太网络发送到服务器。

网桥共有8个通道，每个通道在UDP方式时可采集总共180字节的数据，其他通讯方式可采集173个字节的数据。

该网桥支持多种波特率，仪表地址及通信波特率可通过窗口参数调整。

同一条总线上可挂接多个仪表。

ES600可直接与多种流量计配套，操作简易，功能齐全，可靠性高。

ES600 主要性能指标1、输入：具有485协议的任何仪表，数据更新周期：≤0.5s。

2、输出：485协议。

MODBUS TCP（端口502）。

UDP，服务器IP和端口可设定。

3、显示功能：可显示当前时间、系统信息、停电记录、通讯错误等。

4、断电保护功能：机内的用户设定的数据在断电时不会丢失，保存时间在十年以。

5、供电电压：24VDC±10%6、功耗：＜5W7、工作温度：-20℃~+70℃8、储藏温度：-30℃~+80℃9、相对湿度：≤90%10、外观尺寸：145mm×90mm×57mm11、重量：0.35kg工作原理安装方式本仪表采用标准 DIN35导轨，只需安装好导轨，将仪表固定在导轨上即可。

ES100俯视图及端口定义俯视图ES600SES600M端子定义G、G0：供电电源，24VDC±5%，G为正，GO为负C1、C2：下行通信网络，C1 为正，C2为负R1、R2、R3、R4：通信网络短接端子。

R1-R2、R3-R4 为偏置485 方式。

C3、C3：上行通信网络，C3 为正，C4为负R5、R6、R7、R8：通信网络短接端子。

R5-R6、R7-R8 为偏置485 方式。

485布线规则及与TCP的区别一、485总线的布线规则：（1）选材：(485+)和(485-)一定要互为双绞，必须要选用120欧姆的8芯双屏蔽网线（通常采用），线路截面积0.75平方毫米。

根据布线环境及长度，再选择不同的屏蔽材质及抗拉强度不同的线材。

（2）布线方式：采用总线型布线，切勿采用星型等其它布线方法。

（3）接线要求：所用的两芯线必须要用同一组双绞线（屏蔽效果好）。

（4）抗干扰：数据通信线、交流电源线、直流电源线严禁穿在同一管内。

如要平行布线时，相隔距离要在50公分以上。

（5）减少损耗：尽量减少接线头，非用接头不可的，接头必须采用压线或焊接。

每个接头处最好不要将线(特别是铝铂屏蔽层)剪断，直接剥开接上。

如果将剪断的，一定要将铝铂屏蔽层接好。

（6）防短路：每个接头处防止屏蔽铁丝网和铝铂屏蔽层接触到所用的两根通讯线上，特别是屏蔽铁丝网的细丝较小，几根接触通讯线，不会造成明显的短路，但对通讯信号的影响很大。

（这个问题要特别注意）。

（7）防雷措施：在服务器旁边将通讯网线上的铝铂屏蔽层接地(接室外的地线)，确保器机箱接地良好，走线时尽量避免架空走线。

（8）便于维护：网线连接分支处不应受机械力的作用。

穿在管内的网线，最好不要有接头(方便日后维护)，必要时尽可能将接线头放在接线线盒内，如在室外走线，要用胶管或其他材料妥善保护。

（9）调试方法：布线结束后，要先做线路接通实验，确认无故障后，逐台设备进行安装、调试，便于故障的排除。

485总线的调试方法：首先要确保设备接线正确,且严格合乎规范。

终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。

一般情况下不需要增加终端电阻，只有在485通信距离超过100米的情况下，要在485通讯的开始端和结束端增加终端电阻。

中间分段断开法：通过从中间断开来检查是否是设备负载过多，通讯距离过长，某台设备损害对整个通讯线路的影响等原因。

单独拉线法：单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障。

RS485转TCP/IP
将RS485信号转换成TCP/IP信号，实现数据的网络通讯。

当终端设备与管理设备的距离，通过原有线路实现不了的情况下，可将各信号通过电子技术实现数据的转换与通信。

通过以下方式来实现RS485串口信号转换成TCP/IP以太网信号。

方案一：将各终端设备与转换器相连，将RS485信号转换成TCP/IP网线信号与交换机相连，交换机通过与上位机的相连，将信号接入局域网内，在同一局域网内的管理电脑，通过与交换机相连，实现局域网通讯，实现对终端设备的控制、管理。

、
方案二：
通过直接布置光纤，将以RS485通讯技术的终端设备直接与光端机相连（将485信号转成光信号），通过光纤把光信号发射出去，直至另一光端机上，此光端机将光信号转成485信号，只需将此线与RS485转换器相连，在连至岗亭管理电脑，即可实现一对一的管理模式。
