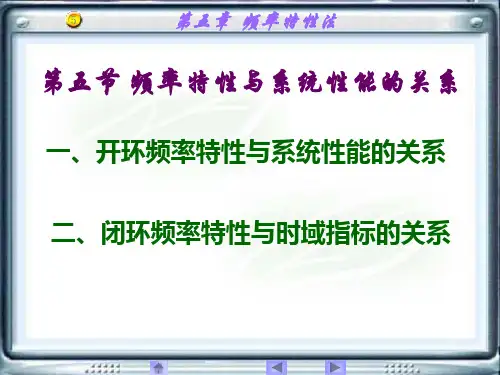

频率特性与系统性能的关系

第四章 分析自动控制系统性能常用的方法（10 学时）目的、教学要求：在经典控制理论中常用的分析方法有时域分析法(由时域响应及传递函 数出发去进行分析)、根轨迹分析法和频率特性分析法。

本章主要介绍其中的两种分析方法， 即：时域分析法和频域分析法。

因此在本章中主要掌握：² 时域分析法的基本概念及分析方法² 频域分析法的基本概念及分析方法重点、难点：本章的重点是： 频率特性的基本概念， 开环对数频率特性的绘制及幅值穿越频率的求取， 控制系统的对数稳定性判据，系统频域性能分析及与时域性能指标之间的关系。

本章的难点是：自动控制系统开环对数频率特性的绘制及幅值穿越频率的求取、控制系 统的频域性能分析及与时域性能指标之间的关系。

主要内容：² 频率特性的基本概念² 频率特性的图形表示法² 典型环节的 Bode 图² 自动控制系统的开环对数频率特性² 习题² 实验教学方式：该部分内容较难理解，应采用 PPT+《自动控制原理频域分析工具箱》教学软件 的多媒体教学方式；习题课采用课堂教学， 但至少应用一次课堂练习用来让学生学习绘制伯 德图。

教学设计：① 通过多媒体教学演示软件《自动控制原理频域分析工具箱》生动说明频率响应的概 念，引导学生对实验演示结果进行分析，从而引出占有率特性的基本概念。

② 通过一个案例（一阶 RC 电路）及多媒体教学演示软件来讲解：输出信号的幅值与相 位与频率之间的关系及频率特性与系统结构参数之间的关系（简要介绍，用 PPT+媒体教学 演示软件来讲）。

③ 采用课堂练习的方法，引导学生按步骤进行伯德图的绘制，学习绘制前要求学生准 备好二张以上的三级半对数坐标纸（从校园网上下载）。

教学内容：一、频率特性的基本概念1. 频率响应与频率特性频率响应的概念：线性定常系统对正弦输入信号的稳态响应称为频率响应。

线性系统的 频域分析的出发点仍然是它的传递函数。

主要内容系统闭环频率特性通过频率特性曲线分析稳态性能指标频域动态性能指标频率域特性指标与时域瞬态指标的关系2)()(1)()()(1s H s G s H s G s H +⋅=4环幅频特性。

闭环幅频特性曲线闭环对数幅频曲线二、由闭环频率特性分析系统的时域响应频率特性分析法比时域性能分析简便，且有成熟的图解法可供使用，但频率特性分析是一种概略性的间接方法，在要求系统性能指标直接而具体时，还需从时域响应面进行讨论。

在已知闭环系统稳定的条件下，可根据系统的闭环幅频特性曲线，对系统的动态过程进行定性分析与定量估算。

51、通常的闭环频域有以下几个指标：V零频幅值：ω=0时闭环幅频特性的数值(反映系统静差（误差）)V谐振频率ωr：闭环系统频率特性出现谐振峰值时的频率值V谐振峰值M r：系统闭环频率特性幅值的最大值，反映系统的平稳性，并非所有闭环频率特性的中频段有谐振峰值，若出现了谐振峰值，表明系统的阻尼比较小615M r、σ与ζ的关系曲线当相角裕量γ为30o ~60o 时，对应二阶系统的阻尼比ζ为0.3~0.6在ζ≤0.707时，二阶系统的相角裕量γ与阻尼比ζ之间的关系近似为：ζ=0.01γV谐振频率ωr表征系统瞬态响应的速度。

ωr值越大,响应时间越快。

对于弱阻尼系统(ζ较小),谐振频率ωr与阶跃响应的阻尼振荡频率ωd接近。

V截止频率（带宽频率）ωb当系统闭环幅频特性的幅值M(ω)降到零频率幅值的0.707(或零分贝值以下3dB)时，对应的频率ωb称为截止频率。

0～ωb的频率范围称为带宽它反映系统的快速性和低通滤波特性。

V剪切率ωc幅值=1时的频率ωc，称为剪切率，它既反映系统的相角裕度(相角裕度大,剪切率应较平缓),又表征系统从噪声中辨别信号的能力(剪切率平缓,带宽ωb大,对高频噪声的抑制不利)。

17应注意，剪切频率ωc处斜率平缓(如以-20dB/dec过0dB线)时，系统相角裕量大；而斜率陡峭时，说明具有负相角的环节集图5 剪切率中叠加于此，带来大的负相角,如图5所示，则易造成系统不稳定。

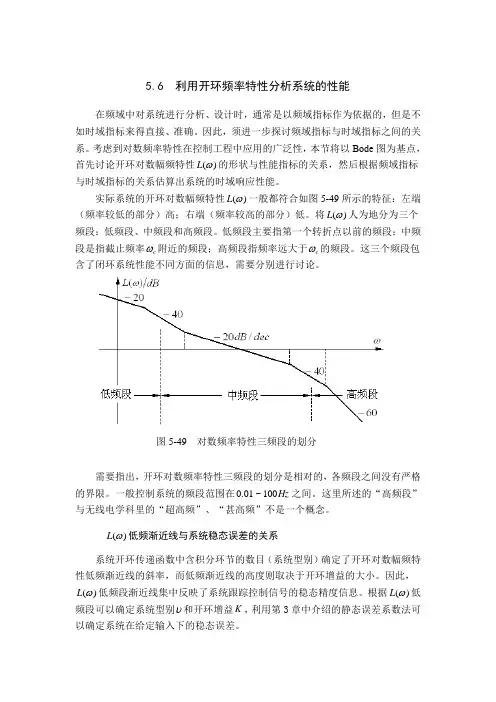

5.6 利用开环频率特性分析系统的性能在频域中对系统进行分析、设计时，通常是以频域指标作为依据的，但是不如时域指标来得直接、准确。

因此，须进一步探讨频域指标与时域指标之间的关系。

考虑到对数频率特性在控制工程中应用的广泛性，本节将以Bode 图为基点，首先讨论开环对数幅频特性)(ωL 的形状与性能指标的关系，然后根据频域指标与时域指标的关系估算出系统的时域响应性能。

实际系统的开环对数幅频特性)(ωL 一般都符合如图5-49所示的特征：左端（频率较低的部分）高；右端（频率较高的部分）低。

将)(ωL 人为地分为三个频段：低频段、中频段和高频段。

低频段主要指第一个转折点以前的频段；中频段是指截止频率c ω附近的频段；高频段指频率远大于c ω的频段。

这三个频段包含了闭环系统性能不同方面的信息，需要分别进行讨论。

需要指出，开环对数频率特性三频段的划分是相对的，各频段之间没有严格的界限。

一般控制系统的频段范围在Hz 100~01.0之间。

这里所述的“高频段”与无线电学科里的“超高频”、“甚高频”不是一个概念。

)(ωL 低频渐近线与系统稳态误差的关系系统开环传递函数中含积分环节的数目（系统型别）确定了开环对数幅频特性低频渐近线的斜率，而低频渐近线的高度则取决于开环增益的大小。

因此，)(ωL 低频段渐近线集中反映了系统跟踪控制信号的稳态精度信息。

根据)(ωL 低频段可以确定系统型别υ和开环增益K ，利用第3章中介绍的静态误差系数法可以确定系统在给定输入下的稳态误差。

图5-49 对数频率特性三频段的划分)(ωL 中频段特性与系统动态性能的关系开环对数幅频特性的中频段是指截止频率c ω附近的频段。

设开环部分纯粹由积分环节构成，图5-50（a ）所示的对数幅频特性对应一个积分环节，斜率为dec dB /20-，相角 90)(-=ωϕ，因而相角裕度 90=γ；图5-50（b ）的对数幅频特性对应两个积分环节，斜率为dec dB /40-，相角 180)(-=ωϕ，因而相角裕度 0=γ。

第四章系统的频率特性分析第四章系统的频率特性分析时间响应分析：主要用于分析线性系统的过渡过程，以时间t为独立变量，通过阶跃或脉冲输入作用下系统的瞬态时间响应来研究系统的性能；依据的数学模型为G(s)频率特性分析：以频率ω为独立变量，通过分析不同的谐波输入时系统的稳态响应来研究系统的性能；依据的数学模型为G(jω)频域分析的基本思想：把系统输入看成由许多不同频率的正弦信号组成，输出就是系统对不同频率信号响应的总和。

4.1频率特性概述1.频率响应与频率特性（1）频率响应：线性定常系统对谐波输入的稳态响应。

（frequencyresponse）对稳定的线性定常系统输入一谐波信号xi(t)=Xisin?t稳态输出（频率响应）:xo(t)=Xo(?)sin[ωt+?(ω)]【例】设系统的传递函数为输入谐波信号xi(t)=Xisin?t 则稳态输出（频率响应）与输入信号的幅值成正比与输入同频率，相位不同进行laplace逆变换，整理得同频率?幅值比A(?)相位差?(?)ω的非线性函数(揭示了系统的频率响应特性)输入:xi(t)=Xisinωt稳态输出（频率响应）:xo(t)=XiA(?)sin[ωt+?(ω)]幅频特性：稳态输出与输入谐波的幅值比相频特性：稳态输出与输入谐波的相位差?(?)[s]A(?)?(?)（2）频率特性：对系统频率响应特性的描述(frequencycharacteristic)频率特性定义为ω的复变函数，幅值为A(?)，相位为?(?)。

输入谐波函数xi(t)=Xisin?t，其拉式变换为2.频率特性与传递函数的关系设系统的微分方程为:则系统的传递函数为:则由数学推导可得出系统的稳态响应为根据频率特性定义，幅频特性和相频特性分别为故G(j?)=?G(j?)?ej?G(j?)就是系统的频率特性如例1，系统的传递函数为所以3.频率特性的求法(1)频率响应→频率特性稳态输出（频率响应）故系统的频率特性为或表示为(2)传递函数→频率特性将传递函数G(s)中的s换成jω，得到频率特性G(jω)。

第四章控制系统的频率特性本章要点本章主要介绍自动控制系统频域性能分析方法。

内容包括频率特性的基本概念，典型环节及控制系统Bode图的绘制，用频域法对控制系统性能的分析。

用时域分析法分析系统的性能比较直观，便于人们理解和接受。

但它必须直接或间接地求解控制系统的微分方程，这对高阶系统来说是相当复杂的。

特别是当需要分析某个参数改变对系统性能的影响时，需反复重新计算，而且还无法确切了解参数变化量对系统性能影响的程度。

而频率特性不但可以用图解的方法分析系统的各种性能，而且还能分析有关参数对系统性能的影响，工程上具有很大的实用意义。

第一节频率特性的基本概念一、频率特性的定义频率特性是控制系统的又一种数学模型，它是系统（或元件）对不同频率正弦输入信号的响应特性。

对线性系统，若输入信号为正弦量，则其稳态输出信号也将是同频率的正弦量，但是输出信号的幅值和相位一般不同于输入量，如图4-1。

若设输入量为r(t)=A r sin(ωt+υr)其输出量为c(t)=A c sin(ωt+υc)若保持输入信号的幅值A r不变，改变输入信号的角频率ω，则输出信号的角频率也变化，并且输出信号的幅值和相位也随之变化。

横坐标表示角频率ω，单位为弧度/秒（rad/s）,按lgω均匀分度，但对ω而言是不均匀的，纵坐标表示υ(ω)，单位为度（o），均匀分度，如图4-4所示。

图4-3 Bode图坐标系2）对数相频特性υ(ω) υ(ω)为一条－90o 的水平直线。

如图4-5所示。

图4-5 积分环节的Bode图2）对数相频特性υ(ω) υ(ω)为一条90o 的水平直线。

图4-6 理想微分环节的Bode图点，然后用一条光滑曲线与渐近线连接起来，就得到精确曲线。

图4-7 惯性环节的Bode图图4-8 比例微分环节的Bo0de图nω图4-9 振荡环节的Bode图计算表明，在ω=ωn处，当0.4＜ξ＜0.7时，误差小于3dB，可以不对渐近线进行修正；但当ξ＜0.4或ξ＞0.7时，误差较大，必须对渐近线进行修正。

《自动控制原理》教学大纲一、课程的性质、地位与任务本课程是电力系统自动化技术专业的基础课程。

通过本课程的学习，使学生掌握自动控制的基础理论，并具有对简单连续系统进行定性分析、定量估算和初步设计的能力，学生将掌握自动控制系统分析与设计等方面的基本方法，如控制系统的时域分析法、根轨迹分析法、频域分析法、状态空间分析法、采样控制系统的分析等基本方法等。

本课程系统地阐述了自动控制科学和技术领域的基本概念和基本规律，介绍了自动控制技术从建模分析到应用设计的各种思想和方法，内容十分丰富。

通过自动控制理论的教学，应使学生全面系统地掌握自动控制技术领域的基本概念、基本规律和基本分析与设计方法，以便将来胜任实际工作，具有从事相关工程和技术工作的基本素质，同时具有一定的分析和解决有关自动控制实际问题的能力。

二、教学基本要求了解自动控制的概念、基本控制方式及特点、对控制系统性能的基本要求。

理解典型环节的传递函数、结构图化简或梅森公式以及控制系统传递函数的建立和表示方法，初步掌握小偏差线性化方法和通过机理分析建立数学模型的方法，以串联校正为主的根轨迹综合法，掌握常用校正装置及其作用。

熟悉暂态性能指标、劳思判据、稳态误差、终值定理和稳定性的概念以及利用这些概念对二阶系统性能的分析，初步了解高阶系统分析方法、主导极点的概念，能利用根轨迹对系统性能进行分析，熟悉偶极子的概念以及添加零极点对系统性能的影响。

频率特性的概念、开环系统频率特性Nyquist图和Bode图的画法和奈氏判据，了解绝对稳定系统、条件稳定系统、最小相位系统、非最小相位系统、稳定裕量、频指标的概念，以及频率特性与系统性能的关系。

基本校正方式和反馈校正的作用，掌握复合校正的概念和以串联校正为主的频率响应综合法。

四、教学内容与学时安排第一章自动控制系统的基本知识……4学时本章教学目的和要求：掌握自动控制系统组成结构和基本要素，理解自动控制的基本控制方式和对系统的性能要求，了解一些实际自动控制系统的控制原理。
