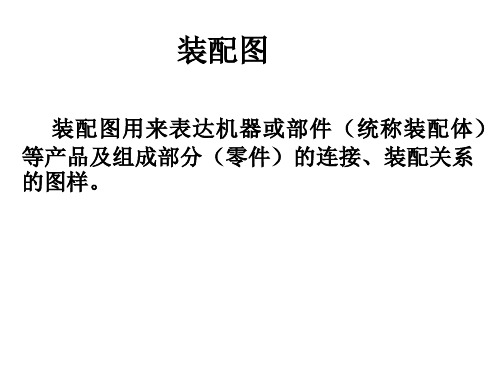

装配图基本知识（一）装配图的作用和内容1 •装配图的作用装配图是表达机器或部件的图样，通常用来表达机器或部件的工作原理及零件、部件间的装配关系，是机械设计和生产中的重要技术文件之一。
在产品设计中一般先根据产品的工作原理图画出装配草图，由装配草图整理成装配图，然后在根据装配图进行零件设计，并画出零件图。
在产品制造中装配图是制订装配工艺规程、进行装配和检验的技术依据。
在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。
图9—1是滑动轴承的装配图。
图9—1滑动轴承轴测图2 .装配图的内容（1）一组视图画装配图时，要用一组视图、剖视图等表达出机器（或部件）的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。
如图9—2所示滑动轴承的装配图，主视图和左视图采用了半剖视图，用来表达轴承座、轴承盖、上下轴瓦等的装配关系和部件的外形，俯视图主要表达轴承盖和轴承座的形状。
（2）必要的尺寸在装配图上不需要象零件图那样标注出零件的所有尺寸，制造零件时是根据零件图制造的，装配图上只需要标注机器或部件的性能（规格）尺寸、配合尺寸、安装尺寸、外形尺寸、检验尺寸等。
性能（规格）尺寸在设计时已确定，它是设计机器和选用机器的重要依据，图9—2所示滑动轴承的装配图中，孔径© 50H8即为规格尺寸。
配合尺寸是指两零件间有配合要求的尺寸，一般要标注出尺寸和配合代号，如滑动轴承中86H9/f8、60F9/f9、© 60H8/k8 等。
安装尺寸是指将机器或部件安装在地基上或其他机器或部件上所需要的尺寸，如滑动轴承中底板的尺寸。
外形尺寸是指机器或部件的外形轮廓尺寸，如总高、总宽、总长等尺寸。
（3）技术要求在装配图上，只有配合尺寸要标注配合代号，其他尺寸一般不标注尺寸偏差，装配图上一般也不需要标注表面粗糙度代号和形位公差代号。
在明细栏的上方或图形下方的空白处用文字形式说明技术要求的的内容，技术要求的内容主要为机器或部件的性能、装配、调 整、试验等所必须满足的技术条件。

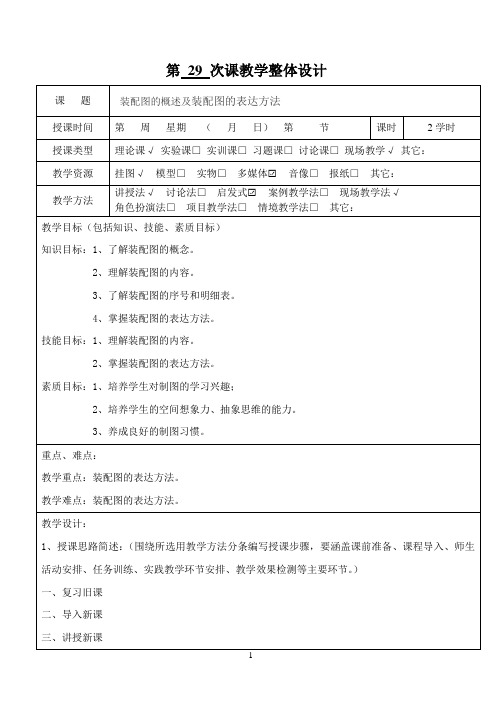

第29 次课教学整体设计教学过程（教学设计实施步骤及时间分配）步骤1：复习巩固、检查课后搜集的资料（10分钟）一、复习零件图的作用和内容。
二、复习读画零件图的方法和基本步骤。
三、检查预习情况。
步骤2：本节课学习任务、情境设计（5分钟）通过本节的学习，了解装配图的作用和内容；了解读装配图的母的和要求；使学生掌握读装配图的基本知识。
学好装配图使以后从事本专业的基础。
步骤3-1：讲授知识（30分钟）第9章装配图9.1 装配图的概述一、装配图的作用作用：装配图是表达机器或部件的图样.它是表达机器功用、工作原理、零件间装配关系的图样。
是制定装配工艺规程，进行装配、检验、及维修的技术文件。
二、装配图的内容：1、一组视图：表达机器的工作原理，零件间装配关系，零件的主要结构等。
2、必要的尺寸：只需注出规格、装配、安装、检验等所需尺寸。
3、技术要求：说明装配、安装、检验、使用等要求。
（四）零件序号和明细表。
4、零件序号及明细栏。
5、标题栏三.零件序号（一）所有的零件都必须编写序号方法如下:（二）相同零件只对其中一个编号, 其数量填在明细栏内。
（三）指引线不能相交, 在通过剖面线的区域时，不能与剖面线平行。
（四）零件序号应按顺时针或逆时针方向注写,且按水平方向或垂直方向整齐排列。
四. 明细栏明细栏是部件全部零件的详细目录,表中填有：零件的序号、名称、数量、材料、附注及标准。
明细栏在标题栏的上方，当位置不够时可移一部分紧接标题栏左边继续填写。
步骤3-2：讲授知识（25分钟）五、规定画法（一）、相邻零件的接触表面和配合表面只画一条线；不接触表面和非配合表面画两条线。
（二）、相邻两零件剖面线的倾斜方向应相反或间隔不同。
但同一零件在各视图上的剖面线方向和间隔必须一致。
（三）、当剖切平面通过标准件和实心件的轴线时，它们均按不剖画出。
当剖切平面垂直于轴线时，则应画出剖面线。
六.特殊表达法（一）拆卸画法假想沿某些零件的结合面剖切，绘出其图形，以表达装配体内部零件间的装配情况。
机械制图之装配图简介机械装配图是一种通过图形的方式表示机械零件之间的装配关系的制图方法。
它是机械设计过程中重要的工具，可以帮助工程师更好地理解和沟通机械系统的组成和结构。
本文将介绍机械装配图的基本概念、要素和绘制方法，并提供一些实用的技巧和注意事项。
装配图的基本概念装配图是用来描述机械产品的组装顺序、方法和细节的图纸。
它包括所有需要装配的零件以及它们之间的装配关系。
装配图可以帮助工程师理解和展示机械产品的整体结构，以及零件之间的相互作用和配合方式。
零件装配图中的零件是指机械产品的组成部分，可以是实体零件、模块或子装配体。
每个零件都有一个唯一的标识符，通常使用数字或字母来表示。
在装配图中，每个零件都以图形的方式表示，并标注其标识符。
装配关系装配关系是指零件之间的组装方式和顺序。
装配图中使用箭头表示装配顺序，箭头的方向指示了装配的方向。
装配关系还包括零件之间的配合方式，如螺纹连接、嵌入连接等。
这些配合方式通常会用特殊的图形符号表示。
位置和定位装配图中的每个零件都有一个位置和定位信息。
位置是指零件在整个装配过程中的具体位置，通常使用坐标、尺寸和参考线来描述。
定位是指零件在组装过程中的相对位置关系，如平行、垂直或重合等。
绘制装配图的方法绘制装配图可以使用计算机辅助设计（CAD）软件或手工绘图。
以下是一些常用的绘制装配图的方法：CAD软件CAD软件是绘制装配图的常用工具，它可以提供丰富的绘图功能和工具。
使用CAD软件可以方便地创建和编辑零件图形，添加装配关系和注释，并生成高质量的装配图。
常见的CAD软件包括AutoCAD、SolidWorks和CATIA等。
手工绘图是一种传统的绘图方法，它需要使用绘图工具和标准模板。
手工绘图需要一定的技巧和经验，但可以帮助工程师更好地理解和掌握装配图的绘制原理和方法。
绘制装配图的技巧和注意事项绘制装配图需要一定的技巧和注意事项，下面是一些实用的技巧和注意事项：组织结构在绘制装配图时，应按照机械产品的组织结构和装配顺序来组织图纸。
机械制图——装配图引言机械制图是工程设计领域中的重要一环，它涉及到各种图纸的绘制和标注，以便在实际制造和装配过程中指导工程师和技术人员进行操作。
装配图是机械制图中的一种重要类型，它能够清楚地展示各个零部件在装配过程中的位置、连接方式和关系。
本文将介绍装配图的基本概念、制作方法和应用场景，并提供一些关键要点和注意事项。
一、装配图的定义和作用装配图是一种图纸，用于表示和记录零部件在装配过程中的相对位置和连接方式。
它通常由多个分解图和零件图组成，通过逐步装配的图形表达，使读者能够清晰地了解各个零部件之间的关系和装配顺序。
装配图在机械设计和制造过程中有着重要的作用。
首先，它可以作为制造工艺的依据，指导工人进行装配操作。
其次，通过装配图，技术人员可以对产品质量进行评估和改进，发现装配过程中的潜在问题，并提前解决。
此外，装配图还可以作为产品宣传和销售的重要手段，让客户更好地了解产品的结构和优势。
二、装配图的制作方法1. 收集和准备材料在制作装配图之前，需要收集和准备相关的设计资料和零部件图纸。
这些资料包括产品设计图、零部件图和分解图等。
确保资料的准确性和完整性对于绘制准确的装配图非常重要。
2. 确定装配过程和顺序在开始绘制装配图之前，需要明确装配的过程和顺序。
这可以通过分析设计图和零部件图，了解各个零部件之间的连接方式和顺序。
3. 绘制分解图和零部件图在装配图中，通常需要包含分解图和零部件图。
分解图用于展示各个零部件在装配前的状态，零部件图用于展示各个零部件的具体形状和尺寸。
4. 绘制装配过程图在绘制装配过程图时，按照装配的顺序逐步绘制各个阶段的图形。
可以使用有连接线的符号表示零部件之间的连接关系，也可以使用特定的颜色或标注来表示不同的装配步骤。
5. 添加标注和说明在装配图中，需要添加必要的标注和说明，以帮助读者理解和操作。
标注可以包括尺寸、距离、角度、材料等信息，说明可以包括装配的注意事项、关键步骤等。
6. 校对和修正完成装配图之后，需要进行校对和修正。
（二）装配图的视图表示法
装配图的表示法和零件图基本相同，都是通过各种视图、剖视图和断面图等来表示的，所以零件图中所应用的各种表示法都适用于装配图。
此外，根据装配图的要求还有一些规定画法的特殊规定。
1．装配图画法的基本规定
（1）两相邻零件的接触面和配合面只画一条线，但是，如果两相邻零件的基本尺寸不相同，即使间隙很小，也必须画成两条线。
（2）相邻两个或多个零件的剖面线应有区别，或者方向相反，或者方向一致但间隔不等，相互错开。
但必须特别注意，在装配图中，所有剖视图、剖面图中同一零件的剖面线方向和间隔必须一致。
这样有利于找出同一零件的各个视图，想象其形状和装配关系。
（3）对于紧固件以及实心的球、手柄、键等零件，若剖切平面通过其对称平面或轴线时，则这些零件均按不剖绘制；如需表明零件的凹槽、键槽、销孔等构造，可用局部剖视表示。
2．装配图画法的特殊规定和简化画法
（1）装配图画法的特殊规定
1)拆卸画法当某些零件的图形遮住了其后面的需要表达的零件，或在某一视图上不需要画出某些零件时，可拆去某些零件后再画；也可选择沿零件结合面进行剖切的画法。
2)单独表达某零件的画法如所选择的视图已将大部分零件的形状、结构表达清楚，但仍有少数零件的某些方面还未表达清楚时，可单独画出这些零件的视图或剖视图，如图所示的转子油泵中泵盖的B向视图。
3)假想画法为表示部件或机器的作用、安装方法，可将其他相邻零件、部件的部分轮廓用细双点画线画出。
假想轮廓的剖面区域内不画剖面线。
当需要表示运动零件的运动范围或运动的极限位置时，可按其运动的一个极限位置绘制图形，再用细双点画线画出另一极限位置的图形。
（2）装配图的简化画法
1)对于装配图中若干相同的零、部件组，如螺栓连接等，可详细地画出一组，其余只需用细点画线表示其位置即可。
2)在装配图中，对薄的垫片等不易画出的零件可将其涂黑。
3)在装配图中，零件的工艺结构，如小圆角、倒角、退刀槽、拔模斜度等可不画出。
（三）装配图中的尺寸标注与零、部件编号及明细栏
1．尺寸标注
装配图的作用是表达零、部件的装配关系，因此，其尺寸标注的要求不同于零件图。
不需要注出每个零件的全部尺寸，一般只需标注规格尺寸、装配尺寸、安装尺寸、外形尺寸和其他重要尺寸五大类尺寸。
(1)规格尺寸说明部件规格或性能的尺寸，它是设计和选用产品时的主要依据。
(2)装配尺寸装配尺寸是保证部件正确装配，并说明配合性质及装配要求的尺寸。
(3)安装尺寸将部件安装到其他零、部件或基础上所需要的尺寸。
(4)外形尺寸机器或部件的总长、总宽和总高尺寸，它反映了机器或部件的体积大小，即该机器或部件在包装、运输和安装过程中所占空间的大小。
(5)其他重要尺寸除以上四类尺寸外，在装配或使用中必须说明的尺寸，如运动零件的位移尺寸等。
1．零、部件编号
（1）一般规定
1)装配图中所有的零、部件都必须编注序号，规格相同的零件只编二个序号，标准化组件如滚动轴承、电动机等，可看作一个整体编注一个序号。
2)装配图中零件序号应与明细栏中的序号一致。
（2）序号的组成
装配图中的序号一般由指引线(细实线)、圆点(或箭头)、横线(或圆圈)和序号数字组成，如图a所示。
具体要求如下：
1)指引线不要与轮廓线或剖面线等图线平行，指引线之间不允许相交，但指引线允许弯折一次。
2)指引线末端不便画出圆点时，可在指引线末端画出箭头，箭头指向该零件的轮廓线。
如图b所示。
3)序号数字比装配图中的尺寸数字大一号或大两号。
（3）零件组序号
对紧固件组或装配关系清楚的零件组，允许采用公共指引线，如图所示。
（4）序号的排列
零件的序号应沿水平或垂直方向按顺时针或逆时针方向排列，并尽量使序号间隔相等。
如图所示。
2．标题栏及明细栏
标题栏格式由前述的GB／T 10609．1—1989确定，明细栏则按GB／T 10609．2—1989规定绘制。
各工厂企业有时也有各自的标题栏、明细栏格式。
本课程推荐的装配图作业格式如图所示。
绘制和填写标题栏、明细栏时应注意以下问题：
(1)明细栏和标题栏的分界线是粗实线，明细栏的外框竖线是粗实线，明细栏的横线和内部竖线均为细实线(包括最上一条横线)。
(2)序号应自下而上顺序填写，如向上延伸位置不够，可以在标题栏紧靠左边自下而上延续。
(3)标准件的国标代号可写入备注栏。
（四）常见的装配工艺结构
1．装配工艺结构
(1)为了避免装配时表面互相发生干涉，两零件在同一方向上只应有一个接触面。
(2)两零件有一对相交的表面接触时，在转角处应制出倒角、圆角、凹槽等，以保证表面接触良好。
(3)零件的结构设计要考虑维修时拆卸方便。
(4)用螺纹连紧的地方要留足装拆的活动空间。
1．机器上的常见装置
（1）螺纹防松装置
为防止机器在工作中由于振动而使螺纹紧固件松开，常采用双螺母、弹簧垫圈、止动垫圈、开口销等防松装置。
（2）滚动轴承的固定装置
使用滚动轴承时，须根据受力情况将滚动轴承的内、外圈固定在轴上或机体的孔中。
因考虑到工作温度的变化，会导致滚动轴承卡死而无法工作，所以不能将两端轴承的内、外圈全部固定，一般可以一端固定，另一端留有轴向间隙，允许有极小的伸缩。
（3）密封装置
为了防止灰尘、杂屑等进入轴承，并防止润滑油的外溢和阀门或管路中的气、
液体的泄漏，通常采用密封装置图。
小本讲采用电子挂图介绍装配图上的相关内容，可联系作业进行讲解，重点要把装配图和。
