一、导线穿管表示SC——焊接钢管； MT——电线管；PC——PVC塑料硬管；FPC——阻燃塑料硬管；CT——桥架；MR——金属线槽；M——钢索；CP——金属软管；PR——塑料线槽；RC——镀锌钢管二、导线敷设方式表示DB——直埋；TC——电缆沟；BC——暗敷在梁内；CLC——暗敷在柱内；WC——暗敷在墙内；CE——沿天棚顶敷设；CC——暗敷在天棚顶内；SCE——吊顶内敷设；F——地板及地坪下；SR——沿钢索；BE ——沿屋架，梁；WE——沿墙明敷三、灯具安装方式的表示CS——链吊；DS——管吊；W——墙壁安装；C——吸顶；R——嵌入；S——支架；CL——柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC穿电线管敷设：MT 穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP 直接埋设：DB导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC 沿或跨柱敷设：AC暗敷设在柱内：CLC 电缆沟敷设：TC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC DTQ30——32/2P 这两个是两种塑壳断路器的型号HSM8——63C/3P 适用于照明回路中，为3极开关，额定电流为63A （3联开关）DTQ30——32/2P 也是塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编 75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套 75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVR R: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM 型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线） RVB 铜芯聚氯乙烯平型连接电线 RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆 ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆 AF －205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线五、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面——T，如：4×25——T矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,—37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,—37*1.5mm铠装屏蔽控制电缆KVVP——22,RVVP——22,KVVRP——22,KVVP2——22,KVVRP2——22 2*0.5,3*0.75,4*4,——————37*1.5mm铠装阻燃控制电缆;ZR——KVV22,ZR——KVV32,ZR——KVVR22 2*0.5,3*0.75,4*4,——————37*1.5mm 铠装阻燃屏蔽控制电缆; ZR——KVVP22,ZR——KVVRP22,ZR——KVVP2——22,ZR——KVVRP2——22 2*0.5,3*0.75,4*4,————————37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对———————2400对,0.4——0.5——0.6——0.7——0.8——0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对———800对0.4——0.5——0.6——0.7——0.8——0.9线径铠装阻燃通信电缆;ZR——HYA22,ZR——HYA23,ZR——HYA53,WDZ——HYA23,WDZ——HYA53 5对,10对———————2400对,0.4——0.5——0.6——0.7——0.8——0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对—————200对,0.5——0.6——0.7——0.8——0.9——1.0线径铠装计算机电缆；DJYVP22,ZR——DJYVP22,DJYVRP22,DJYPV22,ZR——DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR——DJYPVP22,ZR——DJYPVPR22 1*2*0.75 2*2*1.0 3*2*1.5 —————————30*2*1.5mm 铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32 4芯——6芯——8芯——9芯————————————6六、字符电路图符号大全：AAT——电源自动投入装置交流继电器AC——交流电 KV——电压继电器DC——直流电 L——线路FU——熔断器 QF——断路器G——发电机 QS——隔离开关M——电动机 T——变压器HG——绿灯 TA——电流互感器HR——红灯 TV——电压互感器HW——白灯 W——直流母线HP——光字牌 YC——合闸线圈K——继电器 YT——跳闸线圈KA(NZ)——电流继电器(负序零序) PQS——有功无功视在功率KD——差动继电器 EUI——电动势电压电流KF——闪光继电器 SE——实验按钮KH——热继电器 SR——复归按钮KM——中间继电器 f——频率KOF——出口中间继电器 Q——电路的开关器件KS——信号继电器 FU——熔断器KT——时间继电器 FR——热继电器KV(NZ)——电压继电器(负序零序) KM——接触器KP——极化继电器 KA——1、瞬时接触继电器KR——干簧继电器 2、瞬时有或无继电器KI——阻抗继电器 3、交流继电器KW(NZ)——功率方向继电器(负序零序) KT——延时有或无继电器KM——接触器 SB——按钮开关KA——瞬时继电器；瞬时有或无继电器； Q——电路的开关器件FU——熔断器KM——接触器直流母线——WBKA——1、瞬时接触继电器插接式(馈电)母线——WIB2、瞬时有或无继电器电力分支线——WP3、交流继电器照明分支线——WLKT——延时有或无继电器应急照明分支线——WE SB——按钮开关电力干线——WPMSA——转换开关照明干线——WLM电流表——PA 应急照明干线——WEM 电压表——PV 滑触线——WT有功电度表——PJ 合闸小母线——WCL无功电度表——PJR 控制小母线——WC频率表——PF 信号小母线——WS相位表——PPA 闪光小母线——WF最大需量表(负荷监控仪)——PM 事故音响小母线——WFS功率因数表——PPF 预报音响小母线——WPS有功功率表——PW 电压小母线——WV无功功率表——PR 事故照明小母线——WELM 无功电流表——PAR 避雷器——F声信号——HA 熔断器——FU光信号——HS 快速熔断器——FTF指示灯——HL 跌落式熔断器——FF红色灯——HR 限压保护器件——FV绿色灯——HG 电容器——C黄色灯——HY 电力电容器——CE蓝色灯——HB 正转按钮——SBF白色灯——HW 反转按钮——SBR连接片——XB 停止按钮——SBS插头——XP 紧急按钮——SBE插座——XS 试验按钮——SBT端子板——XT 复位按钮——SR电线电缆母线——W 限位开关——SQ接近开关——SQP 手动控制开关——SH时间控制开关——SK 液位控制开关——SL湿度控制开关——SM 压力控制开关——SP速度控制开关——SS 温度控制开关辅助开关——ST 电压表切换开关——SV 电流表切换开关——SA整流器——U 可控硅整流器——UR控制电路有电源的整流器——VC 变频器——UF变流器——UC 逆变器——UI电动机——M 异步电动机——MA同步电动机——MS 直流电动机——MD绕线转子感应电动机——MW 鼠笼型电动机——MC 电动阀——YM 电磁阀——YV防火阀——YF 排烟阀——YS电磁锁——YL 跳闸线圈——YT合闸线圈——YC 气动执行器——YPAYA电动执行器——YE 发热器件(电加热)——FH 照明灯(发光器件)——EL 空气调节器——EV电加热器加热元件——EE 感应线圈电抗器——L励磁线圈——LF 消弧线圈——LA滤波电容器——LL 电阻器变阻器——R电位器——RP 热敏电阻——RT光敏电阻——RL 压敏电阻——RPS接地电阻——RG 放电电阻——RD启动变阻器——RS 频敏变阻器——RF限流电阻器——RC 光电池热电传感器——B压力变换器——BP 温度变换器——BT速度变换器——BV 时间测量传感器——BT1BK 液位测量传感器——BL 温度测量传感器——BHBM。
电气控制柜元件安装接线配线图例1 元器件安装1。
1 前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1。
3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1。
4 检查元器件有无损坏1.5 必须按图安装 (如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1。
8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯 0。
6—2。
0电能计量仪表 0。
6—1.8控制开关、按钮 0.6—2。
0紧急操作件 0。
8—1。
6组装产品应符合以下条件：操作方便.元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能.维修容易.能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4。
4 条的规定.保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1。
10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距.1.11 主回路上面的元器件，一般电抗器，变压器需要接地,断路器不需要接地，下图中为电抗器接地.1。
12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
1。
13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1。
14 接线面每个元件的附近有标牌,标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上.a) 端子的标识1.15 标号应完整、清晰、牢固.标号粘贴位置应明确、醒目b) 双重的标识1。
16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方，但粘贴位置尽可能一致,1.17 保护接地连续性保护接地连续性利用有效接线来保证。
一、常用文字符号：电箱符号序号名称符号（字母）备注1 高压开关柜AH2 高压计量柜AM3 高压配电柜AA4 高压电容柜AJ5 低压电力配电箱柜AP6 低压照明配电箱柜AL7 应急电力配电箱柜APE8 应急照明配电箱柜ALE9 低压负荷开关箱柜AF10 低压电容补偿柜ACC或ACP11 直流配电AD12 操作信号箱柜AS13 控制屏台箱柜AC14 继电保护箱柜AR15 计量箱柜AW16 励磁箱柜AE17 低压漏电断路器箱柜ARC18 双电源自动切换箱柜AT19 多种电源配电箱柜AM20 刀开关箱柜AK21 电源插座箱AX22 建筑自动化控制器箱ABC23 火灾报警控制器箱AFC24 设备监控器箱ABC25 住户配线箱ADD26 信号放大器箱ATF27 分配器箱AVP28 接线端子箱AXT线路敷设符号序号名称符号（字母）备注一、电线穿线管一般有：1 PVC管：PC202 焊接钢管：SC203 扣压式镀锌薄壁电线管：KBG204 紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：序号名称符号名称符号1 沿钢线槽敷设SR 沿屋架或跨屋架敷设BE2 沿柱或跨柱敷设CLE 沿墙面敷设WE3 沿天棚面或顶棚面敷设CE 在能进入人的吊顶内敷设ACE4 暗敷设在梁内BC 暗敷设在柱内CLC5 暗敷设在墙内WC 暗敷设在顶棚内CC6 暗敷设在不能进入的顶棚内ACC 暗敷设在地面内FC7 吊顶内敷设,要穿金属管SCE三、导线穿管表示序号符号名称符号名称1 SC -焊接钢管CT -桥架2 MT -电线管PC-PVC塑料硬管3 FPC -阻燃塑料硬管MR -金属线槽4 M -钢索CP -金属软管5 PR -塑料线槽RC -镀锌钢管四、导线敷设方式的表示1 DB -直埋TC -电缆沟2 BC -暗敷在梁内CLC -暗敷在柱内3 WC -暗敷在墙内CE -沿天棚顶敷设4 CC -暗敷在天棚顶内SCE -吊顶内敷设5 F -地板及地坪下SR -沿钢索6 BE -沿屋架，梁WE -沿墙明敷五、灯具安装方式的表示1 CS -链吊DS -管吊2 W -墙壁安装 C -吸顶3 R -嵌入S -支架4 CL -柱上5 SR 沿钢线槽：BE 沿屋架或跨屋架：6 CLE 沿柱或跨柱：SC 穿焊接钢管敷设：7 MT 穿电线管敷设：PC 穿硬塑料管敷设：8 FPC 穿阻燃半硬聚氯乙烯管敷设：CT 电缆桥架敷设：9 MR 金属线槽敷设：PR 塑料线槽敷设：10 M 用钢索敷设：KPC 穿聚氯乙烯塑料波纹电线管敷设：11 CP 穿金属软管敷设：DB 直接埋设：12 TC 电缆沟敷设：AB 导线敷设部位的标注沿或跨梁（屋架）敷设：13 BC 暗敷在梁内：AC 沿或跨柱敷设：14 CLC 暗敷设在柱内：WS 沿墙面敷设：常用电气元件文字符号表序号名称符号序号名称符号1 发电机G 40 电压小母线WV2 电动机M 41 控制小母线WCL3 控制变压器TC 42 事故音响小母线WFS4 自耦变压器TA 43 预告音响小母线WPS5 整流变压器TR 44 闪光小母线WF6 稳压器TS 45 直流母线WB7 电压互感器TV 46 电压继电器KV8 电流互感器TA 47 电流继电器KA9 熔断器FU 48 时间继电器KT10 断路器QF 49 中间继电器KM11 隔离开关QS 50 信号继电器KS12 负荷开关QL 51 闪光继电器KFR13 刀开关QK 52 差动继电器KD14 刀熔开关QR 53 接地继电器KE15 交流接触器KM 54 控制继电器KC16 电阻器R 55 热继电器（热元件）KH17 压敏电阻器RV 56 控制、选择转换开关SA18 启动电阻器RS 57 行程开关ST19 制动电阻器RB 58 微动开关SS20 电容器 C 59 限位开关SL21 电感器、电抗器L 60 按钮SB22 变频器U 61 合闸按钮SBC23 压力变换器BP 62 分闸按钮SBS24 温度变换器BT 63 试验按钮SBT25 避雷器 F 64 合闸线圈YC26 黄色指示灯HY 65 跳闸线圈YT27 绿色指示灯HG 66 接线柱X28 红色指示灯HR 67 连接片XB29 白色指示灯HW 68 端子板（排）XT30 蓝色指示灯HB 69 插座XS31 照明灯EL 70 插头XP32 蓄电池GB 71 电流表P33 加热器EH 72 电压表 PV PV34 光指示器HL 73 有功电度表PJ35 声音报警器HA 74 无功电度表PJR36 二极管VD 75 有功功率表PW37 三极管V 76 无功功率表PR38 晶闸管VT 77 功率因数表PPF39 电位器RP 78 频率表PF二、电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
图纸中给排水管道图形符号管道及附件说明图形形图符号说明符号管道：四通连接用于一张图内只有一种管道管道：流向用汉语拼音字头表示管道类别导管：坡向用图例表示管道类别交叉管：在下方和后面指管道交叉不连接，套管伸缩器的管道应断开波形伸缩器三通连接管道滑动支架弧形伸缩器保温管也适用于防结方形伸缩器露管防水套管多孔管软管拆除管地沟管可挠曲橡胶接头管道固定支架防护套管管道立管检查口排水明沟清扫口通气帽排水暗沟弯折管雨水斗表示管道向后弯°90 1弯折管排水漏斗表示管道向前弯90°存水弯圆形地漏阀门套筒方型地漏自动冲洗箱挡墩管道的连接说明符说明符号号图形图形活接头法兰连接转动接头承插连接管堵管接头弯管法兰堵盖正三通偏心异径管斜三通异径管乙字正四喇叭口斜四通螺纹连接阀门图号明说号符形图符说明形阀门电动阀用于一张图内只有一种阀门角阀液动阀2气动阀三通阀减压阀四通阀闸阀旋塞阀底阀截止阀消声止回阀球阀碟阀隔膜阀弹簧安全阀温度调节阀平衡锤安全阀压力调节阀电磁阀自动排气阀浮球阀止回阀气闭隔膜阀气开隔膜阀脚踏开关延时自闭冲洗阀放水龙头疏水器皮带龙头室外消火栓)洒水龙头室内消火栓单口()( 化验龙头室内消火栓双口肘式开关水泵接合器3)开式消防喷头(消防报警阀)消防喷头(闭式卫生器具及水池明图形图形符号说明符号说水盆水纸用于一张图只有一立式洗脸盆种水盆或水池洗脸盆浴盆化验盆、洗涤盆挂式小便器带蓖洗涤盆蹲式大便器盥洗槽坐式大便器污水池淋浴喷头矩形化粪池妇女卫生盆 HC为化粪池代号立式小便器圆形化粪池除油池放气井 YC为除油池代号沉淀池泄水井 CC为沉淀池代号降温池水封井为降温池代号JC 中和池跌水井为中和池代号ZC 水表井雨水口本图例与流量计相同设备及仪表说号符形图号符明形图说明4泵用于一张图只有一管道泵种泵热交换器离心水泵真空泵水热交换器水-手摇泵开水器喷射器定量泵磁水泵集气罐除污器平面:上图过滤器下图:立面水锤消除器暖风机浮球液位器温度计搅拌器水流指示器散热器压力表平面上图: 下立面自动记录压力表自动记录流量计转子流量计电接点压力表减压孔板流量计5阀门图例大全（组图）678管道附件3.0.2 表序号名称图例备注套管伸缩器 12 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10清扫11 通气帽12 雨水斗13 排水漏斗14 圆形地漏通用。

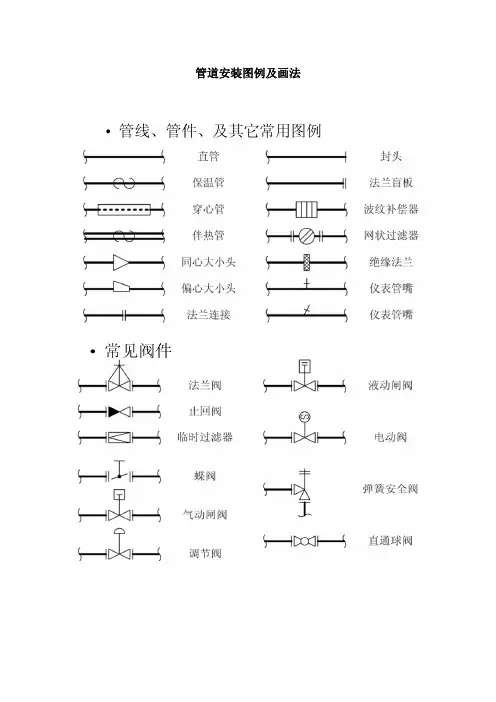

管道安装图例及画法
管道安装图的画法
•有多层管路重叠时，一般绘制最上面一层的管线，并依次标注每层管线的名称、编号
•下层管线进入重叠区处应留有空隙
•下层管线有弯头、阀门时，可将上层管线剖去一部分，以表示下层管线情况，剖开处应加断裂符号
•管线交叉，应将下层管线断开
控制中心的任务 • 全线启输；
• 增量或减量输送； • 停输（包括计划停输和故障停输） • 分输站启动/停运，并向其下达分输压力和上限流量设定值 • 压气站启动/停运，并向其下达或修改出站压力设定值； • 确定各压气站（输油）启动压缩（泵）机组的数量； • 向管道沿线各站下达压力和流量设定值； • 直接监视控制管道沿线远控线路紧急截断阀； • 流程切换；
• 流量计算、管理； • 下达调度和操作命令； • 压缩机故障诊断分析； • 仪表故障诊断分析； • 管道故障处理，如管道发生泄漏、沿线各站非正常关闭等；
• 控制权限的确定； • 数据通信信道故障时主备信道的切换等。
• 控制中心的功能
• 数据采集和处理； • 工艺流程的动态显示； • 报警显示、报警、管理以及事件的查询、打印； • 实时数据的采集、归档、管理以及趋势图显示； • 历史数据的采集、归档、管理以及趋势图显示；
•生产统计报表的生成和打印；
•管线泄漏检测及定位；
•标准组态应用软件和用户生成的应用软件的执行；。

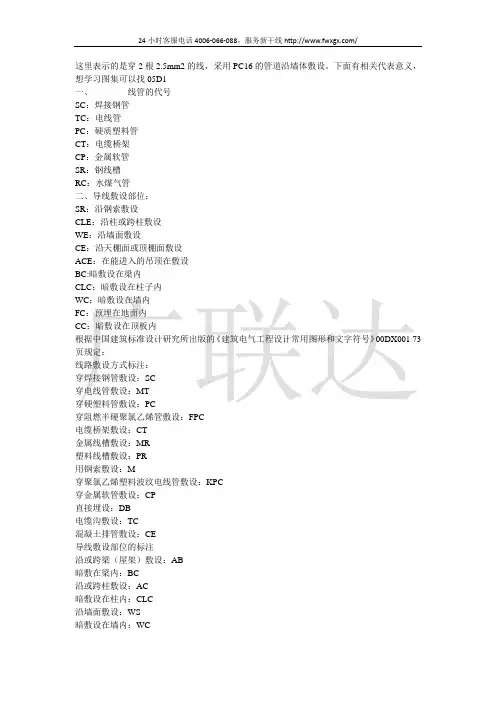

这里表示的是穿2根2.5mm2的线，采用PC16的管道沿墙体敷设。
下面有相关代表意义，想学习图集可以找05D1一、线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC。
安装工程中最常用的图例大全安装工程施工图由设计说明，图例，平面图、系统图、局部设施、详图等组成.要想学好安装工程预算,首先必须学会识图，本章就安装工程施工图如何识图进行讲解，通过学习做到能读得懂图.第一节安装工程常用图例通过本节的学习，您将：了解安装工程常用图例;（一）机械设备安装工程图 1.机械设备安装类常用图例说明：1。
机床一般在图纸里进行标号，然后在图纸下面列出机床设备表。
2.风机和泵是由三角形的底部至顶点方向流动.（二）电气设备安装工程图 2.电气设备安装类常见图例说明:1.有些图例不是一种，像变压器，开关，灯等，由于篇幅问题不全列举，可以参考相关书籍。
2。
荧光灯不同的线数代表不同的灯管根数,电线也是代表导线根数。
3。
电气类的图例符号很多，从事这个专业的可以专门学习一下。
（三）热力设备和静置设备安装工程图3。
热力设备和静置设备类常见图例（四)工业管道工程图4.工业管道类常见图例说明：有些图例利用字母表示管道类型，有些利用线性表示，如给水管和排水管，还可以有热水（R），污水（W），雨水（Y），空调供水（KG)，空调回水(KH)等不再一一列举。
(五)消防工程图 5.消防类常用图例说明：1.喷洒头,图上所列上面为闭式，下面为开式。
2。
报警阀画的是系统图表现形式.3.室内消防栓前面是平面图表现形式,后面是系统图表现形式.（六）给排水、采暖、燃气工程图6.给排水、采暖、燃气类常用图例（七）通风空调工程图7.通风空调常用图例说明：1。
图中1空调设备左侧适用于不带转动部分的设备，右侧适用于带转动部分的设备。
2.风机盘管的符号，现在很多设计院都是在上面进行标注,如FP-51WA等。
3.风管仅表示平面图，根据风管截面的不同有圆形风管和矩形风管。
4。
图中14风管防火阀，通常表示的70℃常开防火阀，旋转90℃即为常闭。
5。
图中15风管排烟阀，通常表示的280℃常闭排烟阀，同样旋转90℃即为常开。
（八)自动化控制仪表安装工程图8.自动化控制仪表类常用图例以上按专业分类简单的介绍一下安装类常用图例，是更深入了解安装工程的基础，只有熟悉图例的情况下才能看懂图，再进一步计算工程量，进行工程计价。
