儿童脑电图的基本判读ppt课件

  • 格式：ppt
  • 大小：33.02 MB
  • 文档页数：70

下载文档原格式

  / 70

合集下载

完整版儿童脑电图的基本判读

完整版儿童脑电图的基本判读

负相波（阴性波），波顶朝下 的称正相波（阳性波）。
正相波
? 同位相、非同位相、位相倒置。
正常脑电图
背景节律
? 成人以α波为主要背景节律 ? 儿童根据年龄不同，随大脑发育不同阶段，存在
不同脑电活动。 ? 枕区优势节律：清醒状态下在头后部的节律性脑
电波，当闭眼、身体松弛、智力活动相对抑制情 况下，活动最为明显，当注意力集中、睁眼、智 力活动时受抑制。
脑电图基本成分
周期与频率
? 周期：一个单一形态的
正弦波，从一个波底（波 顶）到下一个波底（波顶） 所需要的时间，用ms表示。
? 频率：同一周期的脑波
在1秒钟内重复出现的次 数，用c/sec或Hz表示。
ms
c/sec
脑波频率分类
δ波 ? δ波：0.5-3.5 Hz
? θ波：4-7 Hz
θ波
? α波：8-13 Hz
快速动眼睡眠期：低-中波幅去同步化混合波
入睡前及思睡期α节律解体
NREM I期
NREM II期
NREM III期
NREM IV期
儿童思睡期慢 波爆发
睡眠纺锤
K-Complex
EEG记录中常用诱发试验
睡眠诱发： 生理条件下完成，是任何年龄小儿癫痫 脑电图的主要诱发方法。自然睡眠比药 物睡眠效果好。
α波
? β波：14-30 Hz
β波
波幅
? 波幅：又称振幅或电压，指波顶
到波底间的垂直高度，用微伏（ μ
V）表示。
? 波幅分类：
低波幅 < 50 μ V 中波幅 50-100 μ V 高波幅 100-300 μ V 极高波幅 >300 μ V
μV
位相

脑电图判读 脑电基础及设备 电极连接 PPT课件

脑电图判读 脑电基础及设备 电极连接 PPT课件

• 新皮层电活动---内嗅皮层---海马（整合） --边缘系统--大脑皮层及脑干下行通路。 • 海马特殊环路结构具有“放大器”的效 应，微小的异常电活动在此环路内被逐 渐放大，经传出通路抵达效应器后引起 脑电活动的异常同步化放电。因而海马 常常成为癫痫发作的起源地。
脑干网状结构对脑电的影响
• 脑桥中部与延髓尾侧之间的中缝核、 孤束核、蓝斑等结构与睡眠-觉醒周期及 脑电活动的同步化或去同步化波形有密 切关系。
•
•
脑电节律的产生
• 非特异性丘脑核团--低频刺激--神经元爆发 性点燃，产生短暂的EPSP。 • 丘脑广泛的抑制性中间神经元--EPSP之后 的大而长的IPSP--阻断进一步的传入性刺激， 并使丘脑神经元广泛同步化，形成EPSPIPSP。 • 如此反复，使丘脑成为节律性脑电活动的起 步点，如α节律、睡眠纺锤或广泛性3Hz棘慢 复合波节律。 • 新皮层主要产生脑电活动的电压和电场， 而丘脑则是产生脑电活动节律的主要部位。
内嗅皮层
• 新皮层的信息主要通过内嗅皮层进入海 马。内嗅皮层的锥体细胞具有持续点燃 和暴发性点燃的特性，其传入纤维前穿 支与齿状回颗粒细胞形成连接。当内嗅 皮层-海马环路改变时，齿状回丧失某些 过滤信息的功能，并开始放大同步化放 电，加强而不是减弱内嗅皮层-海马环路 的异常活动。
扣带回
• 扣带回是额叶的一部分，也参与边缘系 统的组成。接受半球新皮层广泛区域的 传入，并通过海马-扣带回通路接受海马 的传入。
大、中型锥体细胞
小星形细胞
Ⅴ层 大锥体细胞层 大锥体细胞 Ⅵ层 多形细胞层 各种大小、形态不 等的神经元
EEG形成机制
结构基础：在皮层内含有大量的锥体细胞，
而且锥体细胞在皮层排列整齐，其顶树突相互 平行并垂直于皮层表面，因此其同步化活动易 总和而形成强大电场。

小儿脑电图简介ppt课件

小儿脑电图简介ppt课件

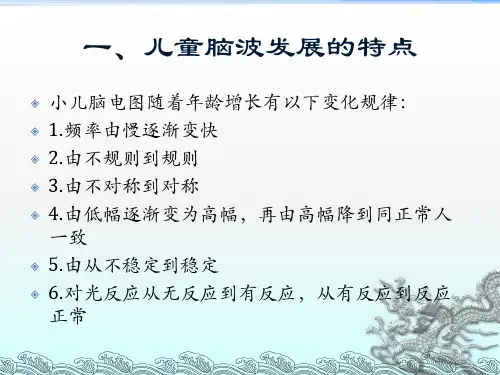

2.幼儿
1-3个月幼儿，以2-3.5Hz，中等波幅为背景，波 形不规则，中央区有4-6Hz节律，三个月后，枕部 可见4Hz优势活动，但无节律性。
6月-1岁：以3.5-6Hzθ波为主，后头部可见α活动， 但不规则（3个月后4-5Hz），6个月后枕部节律开 始变明显，1岁后有较稳定的5-8Hz高幅节律。
2.重度异常
背景脑波有明显抑制，呈低电压波幅，恒 定在10-15µv，特别缺乏频率变化
出现爆发抑制现象，抑制期在20秒以上， 足月新生儿的爆发抑制特征是抑制波幅＜ 5µv，被紊乱的爆发波打断，具有这种波形 的新生儿往往预后不良，尸检证明与严重 的神经元坏死有关。
惊厥性放电，惊厥性放电具有重复性和 节律性，节律性是惊厥放电与正常偶发 尖波明显区别的一个特征，大多惊厥放 电开始是局灶性的，放电一般有三种图 型，慢波：5或5Hz以下慢波局部或一侧 非对称性发放；单节律：不一定是尖波， 为θ或α单节律出现；重复的尖棘波发放。
声、光刺激：闪光刺激除了肌阵挛发作外， 诱发癫痫波的阳性率并不高，睡眠时对光 的刺激敏感性降低，所以必须在清醒下进 行，节律同化是正常反应，如果节律同化 左右不对称，尤其一侧缺如，常预示该侧 为病变侧，可作为潜在性脑损害侧判断的 依据。声刺激可有效诱发颞叶癫痫波，对 睡眠中儿童可观察睡眠波（K综合波）反应。
觉醒反应：2个月以前的婴幼儿不明显，3个 月以后出现大慢波觉醒反应，1-2岁时觉醒反 应为高幅慢波后有连续3-4Hz的正弦样波波群 出现，随年龄的增加，慢波后的连续波率逐渐 加快，真正的成人K综合波的出现要到10岁以 后。
四、小儿异常脑电图的表现
对成人异常脑电图判断标准及其分级现已 较为明确，而对儿童异常脑电图及其分级 判断标准，尚缺乏较为完整的统一，儿童 脑电图与成人脑电图比较，其脑波的频率、 振幅、对称性及稳定性随年龄的变化而异， 因此分析判断小儿脑电图时，应从以下几 个方面入手。

《脑电图基础知识》课件

《脑电图基础知识》课件

相干性分析
相干性分析研究大脑不同区域之间的相互关系。
机器学习方法
机器学习技术被用于自动化脑电图分析和模式 识别。
常见的脑电图异常结果
癫痫发作
脑电图揭示了癫痫发作时的异常 电活动模式。
睡眠中的尖波
睡眠中的尖波是正常睡眠阶段的 特征之一。
阿尔法波
阿尔法波是一种低频、高振幅的 脑电活动，在放松状态下出现。
安德拉基和博巴尔的工作开创了脑电图研究的新篇章。
3
现代脑电图
使用高级技术和计算机分析，脑电图已经深入研究中枢神经系统。
脑电图的基本原理
1 神经元活动
脑电图是通过观察大脑的神经元活动电位来测量。
2 电极放置
电极被放置在头皮上，以记录不同区域的电活动。
3 波形和频率
脑电图波形和频率可提供关于大脑状态的重要信息。
《脑电图基础知识》PPT 课件
欢迎来到《脑电图基础知识》PPT课件。探索脑电图的奇妙世界，从历史到应 用，一起揭开脑电图的神秘面纱。
脑电图基础知识的定义
了解脑电图是如何记录大脑活动的。探索脑电图的定义、测量单位和特征波。
脑电图的历史背景
1
1875 年
理查·卡莱尔首次记录到人类脑电图。
2
20 世纪 30 年代
脑电图的发展趋势和前景
1
更高的空间分辨率
新的脑电图技术使我们能够以更高的空间分辨率观察大脑活动。
2
脑电图与其他技术的结合
将脑电图与功能磁共振成像（fMRI）等技术相结合，可以提供更多信息。
3
脑电图在神经科学中的应用
脑电图在研究神经网络和大脑认知功能等方面的应用将得到更广泛的发展。
脑电图的应用领域
临床诊断

儿童脑电图的基本判读

儿童脑电图的基本判读
儿童脑电图的基本判读
脑电图诊断系统分类
脑电图诊断系统
常规脑电图
特殊电极脑电图
脑电图监测
脑电地形图
头皮电极 有笔或无笔描记 诱发脑电图
皮层或深部电极 鼻咽或蝶骨电极
睡眠脑电图 动态脑电图 同步录像脑电图
数字地形图 彩色地形图
电极安置
（国际10-20系统）
1 左额极(Fp1) 3 左 额(F3) 5 左中央(C3) 7 左 顶(P3) 9 左 枕(O1) 11 左前颞(F7) 13 左中颞(T3) 15 左后颞(T5) 左 耳 (A1)


‘
各种色彩的我，随便选！
谢 谢
过度换气：20次/分连续规则深呼吸3－5分钟 闪光刺激：一定频率的视觉刺激，对光敏感性癫痫 有较大诊断价值。
过度换气诱发棘慢波
不同频率闪光诱发
异常脑电图
背景异常

背景节律慢化：弥漫性异常、局限性异常 背景节律不对称 低波幅背景活动：电静息、低电压
癫痫样放电
棘波
多为负相波，周期20-70毫秒 （1/14 - 1/50秒），波幅多在100 微伏以上，在50微伏以下者称为短 棘波或小棘波。
8岁儿童正图基本成分
1、慢波活动：是睡眠的主要背景成分
2、顶尖波：顶区波幅最高，可扩散至中央、颞、额
3、睡眠纺锤波：12－14Hz正弦波形，波幅变化如梭形 4、K－综合波：双相顶尖波后出现睡眠梭，组成复合波
儿童睡眠脑电图特点
1、足月后第二月出现睡眠纺锤波，足月三月正
与θ 混合，以δ 为主
枕区优势θ 节律形成，5月5Hz，12月6－7Hz 枕区优势θ 节律明显，2岁6－8Hz，3岁7－8Hz 枕区优势α 节律，8－9Hz 枕区优势α 节律，7岁9Hz，10－14岁10－12Hz

(精选课件)脑电图基础PPT幻灯片

(精选课件)脑电图基础PPT幻灯片
，2月后的婴儿可见到睡眠中纺锤波； 1岁～3岁：30～60μV的θ波，枕区占优势，发育快的婴儿2岁可见到枕区
α波； 4～7岁（学龄前）：7～10HZ，40～150μV的θ波和α波混合出现； 7～12岁（学龄期）：8～11HZ的α波，枕区占优势，但有部分7～10岁θ
波枕区占优势；
12岁以上：9～12HZ，100μV，趋向成人标准靠拢
水合氯醛：加深睡眠，对背景有影响； 氯硝基安定：可导致EEG大量快波，对EEG异常放电
造成干扰；
.
20
儿童脑电图的特点
总体发育规律：随着年龄的增高，波幅从低到高、再由高到低 ; 新生儿：出生到一月，低波幅15～50μV，δ波占优势，清醒和睡眠差别
不大； 1月～1岁：6月前δ波占优势，6月后θ波占优势，低～中波幅20～50μV
术语： 节律：3个同样大小的波接连出现；活动：2个同样大小的波接连出现；散
发。
长程：持续5～10秒连续出现；短程：持续2～3秒；中程：持续3～4秒；
散在：1秒以下；
低波幅：25mv以下；中波幅：25～75mv；高波幅：75～150mv；极高波幅：
150mv以上。
.
19
药物对脑电图的影响
睁闭眼反应：睁眼3秒，再闭眼，观察背景波的变化，主要是枕区改变， 即α和θ波的抑制（睁眼时），但年龄愈小愈不明显，青少年肌阵挛癫痫 闭眼时放电明显；
剥夺睡眠诱发：用于各类型的癫痫、尤其是夜间发作癫痫的诱发。
.
18
脑电图报告
内容：背景（节律、波幅、双侧对称与否、调节调幅）、快波、慢波、睁 闭眼、过度换气、睡眠波、异常波等；
的电活动，范围广，但干扰多； 双极导联：有关电极间的电位差，特点：不接地，抵消交流电的干扰，

《脑电图基础知识》课件

《脑电图基础知识》课件

脑电图的原理
大脑中的神经元通过电化学信号传递信息，这些信 号会产生微弱的电流。
脑电图通过放置在头皮上的电极收集这些微弱的电 流，并将其转化为可观察的图形。
脑电图的波形和频率可以反映大脑的不同状态和功 能。
脑电图的应用
01
02
03
04
癫痫诊断
脑电图是癫痫诊断的重要手段 ，有助于发现异常的脑电波活 动。
睡眠障碍的诊断与评估
睡眠障碍是指睡眠质量、数量或时序上出现异常的疾病，如失眠、睡眠呼吸暂停 综合症等。脑电图可以检测到睡眠障碍患者的脑电波异常，帮助医生确诊病因和 制定治疗方案。
通过脑电图监测睡眠障碍患者的睡眠结构、睡眠周期和睡眠深度等指标，医生可 以评估患者的睡眠质量，制定个性化的治疗方案，提高患者的生活质量。
脑电图在心理学研究中被广泛 应用于认知过程、情绪调节、 学习与记忆等领域，有助于深 入了解大脑的认知机制。
对未来脑电图发展的展望
02
01
03
随着科技的不断进步，脑电图技术将更加精准和便捷 ，能够更好地应用于临床和科研领域。
脑电图与其他神经影像学技术的结合将有助于更全面 地揭示大脑的功能部神经元异常放电引起的慢性疾病，脑电图是诊断 癫痫的重要手段之一。通过脑电图可以检测到癫痫发作时脑 电活动的异常变化，帮助医生确诊癫痫的类型和病灶位置。
在治疗癫痫时，脑电图也发挥着重要作用。医生可以根据脑 电图的监测结果，调整治疗方案，如药物种类、剂量和服用 时间等，以提高治疗效果。
《脑电图基础知识》ppt课件
目
CONTENCT
录
• 脑电图简介 • 脑电图的记录与解读 • 脑电图在临床诊断中的应用 • 脑电图的未来发展与挑战 • 结论
01

脑电图入门与判读

脑电图入门与判读

脑电图---尖波
尖波出现形式
脑电图---尖慢复合波
尖慢复合波出现方式
尖慢复合波出现方式
阵发性节律波
阵发性节律波出现方式
阵发性节律形式
高波幅纺锤波
爆发--抑制
继发性同步
脑电图---棘波
4或6Hz正相棘波
小棘小尖波
棘慢复合波
6Hz棘慢复合波
6Hz棘慢复合波
局限性棘慢复合波阵发性出现
广泛性棘慢复合波阵发性出现
广泛性棘慢复合波形式
多棘慢复合波
多棘慢复合波出现形式
多棘慢复合波出现形式
脑电图分析要素
脑电图以“波”来表示,因此首先要理解波的三要素:频 率、波幅、波形。频率最重要,根据频率可以推测脑的活 动程度。根据频率不同,可分为a波、慢波、快波等频带。 其次是学习癫痫等脑电图的特征波形。代表的波形有棘
波( spike)、尖波( ( sharpwave)、棘慢复合波( spikeand-wave complex)等。这些阵发波与背景有显著不同
的特征。
鉴别阵发波对于初学者是最苦恼的一件事。
脑电波频率分类
脑电波频率
频率测量方法
混合波测量
脑电图波幅
相位关系
棘波尖波极性和相位
脑电图的分布与定位
异常脑电图出现方式
异常脑电图出现方式
异常脑电图周期性形式
异常脑电图的周期性
脑电图同步与非同步对称与非对称
原发性同步

脑电图基本知识及判读

脑电图基本知识及判读

脑电图伪差及干扰的辨别
•由于脑电活动的特性，特别容易受到外界的干扰， 识别伪差是对脑电图做出正确判断的基础。 •包括：生理性伪差，仪器和电极等外界伪差
生理性伪差：呼吸运动、出汗、肌电、心电、 眼球活动、肢体活动等。
其他类型伪差：交流电干扰、其他人员走动、 电极伪差、电磁干扰等。
呼吸运动
出汗-少量出汗
＞300 µV
脑电波的调节
• 调节：指脑电波的频率调节，反映脑电活动的规律
性。 • 正常成人同一次记录中，同一部位的频率差不应超
过1Hz，两侧半球相应部位的频率差不应超过0.5Hz ，否则为调节不良。 • 节律失调（失节律）指脑电波完全没有规律。（例 如，婴儿痉挛的脑电图特征）
婴儿痉挛（高度节律失调）
暴发-抑制
暴发-抑制是严重的脑电图异常现象，表现为高波幅的暴发活动与低电压状 态交替出现，或在低电压的背景上间断出现暴发性电活动。（暴发电活动可 有多种成分，棘波、尖波、慢波等，可同时出现或单一节律暴发）
低电压和电静息
• 波幅＜5µV——低电压 • 波幅＜2µV——电静息 • 在任何年龄均为异常
脑电图基本知识及判读
脑电图的定义
脑电图检查是通过精密的电 子仪器，从头皮上将脑部的自发性 生物电位加以放大记录而获得的图 形。用于描记大脑神经细胞活动所 产生的生物电活动，因此脑电图是 反应大脑功能状态的电生理技术。
绝大多数采用的是国际10-20系统 (the 10-20 international System)电
• ＞60岁老年人波幅降低，大多数健康老年人α频率保持在8 ～9Hz，在60岁以后，头后部主要频率平均衰减0.08Hz/ 年
女，33天，闭目吸允受检，主诉手抖动3天
4个半月女婴，安静清醒状态

小儿脑电图电极安放ppt课件

小儿脑电图电极安放ppt课件
•睡眠EEG最好记录到清醒-自然睡眠-唤醒（或自醒）的 全过程，并记录到NREM睡眠Ⅱ期或更深的睡眠
小儿脑电图电极安放
小儿EEG描记方法及要求
• 患儿检查前应洗头，并进行睡眠剥夺，检查前避免服 用中枢神经系统兴奋剂或镇静剂，以减少药物对脑电 活动的影响
• 癫痫患儿已服用抗癫痫药物者检查前不必停药，以防 止发生癫痫的严重发作
•目前我科使用脑电图机器 共16个头皮电极和2个耳极
小儿脑电图电极安放
电极命名的基本原则
• 头皮电极的代表数码用国际通用阿拉伯数字 • 左半球为奇数，右半球为偶数 • A1和A2代表左右耳垂或乳突 • 电极的位置根据颅骨标志测量后确定，尽可能与
头颅大小及形状成正比例，电极的准确位置应当 的分布在头颅的各个部位。 • 电极名称根据脑解剖部位命名，如额、颞、顶、 枕等，常以各个部位英文名的第一个字母大写F、 T、P、O等表示。
小儿脑电图电极安放
电极以及国际10-20标准电极放 置系统
•电极：安置在头部用以导出脑电活动的导体。
•头皮电极： 优点：良好导体，易安置固定
不给患儿带来痛苦 长时间反复使用不易磨损 常用的为：盘状电极，效果最好 电极保持干净，小记儿脑录电图传电染极安病放人后，采取消毒措施
电极以及国际10-20标准电极放 置系统
安放完成图
小儿脑电图电极安放
参考电极导联
•安置头皮上的电极称为记录电极或探测电极 •耳极或其他相对零电位的电极，称为参考电极或 无关电极。 •理论上参考电极为零电位。 •记录电极与参考电极之间的电位差，反应记录电 极电位的绝对值。 •实际身体表面不存在绝对零电位，
仅能选择耳垂、鼻尖或乳突等， 受脑电及其它生物影响较小的部 位称为参考电极的位置。

《脑电图基本知识》幻灯片PPT

《脑电图基本知识》幻灯片PPT
1.2-2.7Hz 50-100 μv C1<C2<C3 A2>A1A2>A3
– 高幅节律异常
脑电图根本知识
诱发异常 非对称性异常 显著的发作波出现或增强 非发作性异常波的出现 显著局限性或病灶性异常 诱发后异常波的残存或再现 诱发时原有异常波消失，诱发试验停顿后原有
异常波又出现 在正常阈值以下的刺激即出现临床发作
脑电图根本知识
– 慢波型伪差
眼动伪差
– 睁闭眼 – 眼睑震颤及瞬目 – 眼球游动 – 眼球震颤
脉搏 呼吸
脑电图根本知识
– 基线漂移样伪差 – 50周波伪差 – 平顶波型伪差 – 不规那么波型伪差
脑电图根本知识
脑电图诱发试验及其临床意义 睁闭眼试验 正常反响： 反响速度 反响程度
脑电图根本知识
– 根本波波幅异常： – 波幅异常增高 – 波幅异常降低 – 根本波波型异常：
脑电图根本知识
– 出现病理波.
棘波 20-80ms 100μv
– 阳性棘波知识
– 孤立性棘波 – 双重棘波 – 多发性棘波 – 节律性棘波 – 周期性棘波 – 泛发性棘波
脑电图根本知识
慢波：
– 为散在的，低波幅的。主要见于颞部，多为θ波，任 何部位均不应有连续性的高波幅的δ和θ波
睡眠：
– 脑波左右对称
不出现棘波、尖波、棘慢、尖慢波等病理波
脑电图根本知识
– 小儿： – 根本波：觉醒时根本波频率不慢于同年龄组
2次/秒 – 慢波：为非限局性出现，无广泛性高波幅δ
脑电图根本知识
位相〔phase〕：指同一部位在同一导联 中所导出的脑波，于前后不同时间里波 的位置，或两个不同部位在同一时间里 所导出的脑波的位置，即时间关系。

儿童脑电图的基本判读

儿童脑电图的基本判读
背景节律背景节律年龄背景其它波形孕2831周不连续图形初步区分动态及静态睡眠时相易见正常尖棘波孕3236周清醒和部分动态睡眠期为连续性余为不连续图形易见正常尖棘波孕3740周清醒和动态睡眠期部分睡眠时相为连续性正常尖棘波减少混合以为主正常尖棘波48周消失二月出现纺锤波312月枕区优势节律形成5月5hz12月67hz6月后顶尖波出现1236月枕区优势节律明显2岁68hz3岁78hz顶尖波及睡眠梭高尖35岁枕区优势节律89hz614岁枕区优势节律7岁9hz1014岁1012hz不同年龄期儿童正常脑电图不同年龄期儿童正常脑电图2个月婴儿正常背景活动5个月婴儿正常活动背景2岁幼儿正常背景活动6岁儿童正常节律8岁儿童正常背景活动睁闭眼试验正常睡眠脑电图基本成分1慢波活动
作用电极与一个无关电极相连 的导联。
双极导联：两个或两个以上
的作用电极相连的导联。
常用脑电图单极导联排列
1 Fp1-A1 3 F 3-A1 5 C 3-A1 7 P 3-A1 9 O 1-A1 11 F 7-A1 13 T 3-A1 15 T 5-A1
2 Fp2-A2 4 F 4-A2 6 C 4-A2 8 P 4-A2 10 O 2-A2 12 F 8-A2 14 T 4-A2 16 T 6-A2
2、右额极(Fp2) 6、右中央(C4) 10、右 枕(O1) 14、右中颞(T4) 左 耳 (A1)
3、左 额(F3) 7、左 顶(P3) 11、左前颞(F7) 15、左后颞(T5)
右 耳(A2)
4、右 额(F4) 8、右 顶(P4) 12、右前颞(F8) 16、右后颞(T6)
•
脑电图导联
单极导联：将头皮上的一个
过度换气：20次/分连续规则深呼吸3－5分钟 闪光刺激：一定频率的视觉刺激，对光敏感性癫痫
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
左 耳 (A1)
2 右额极(Fp2) 4 右 额(F4) 6 右中央(C4) 8 右 顶(P4) 10 右 枕(O1) 12 右前颞(F8) 14 右中颞(T4) 16 右后颞(T6)
右 耳(A2)
3
10％ 20％
10％ 20％
20％ 20％
20％
10％ 20％
20％ 10％
1、左额极(Fp1) 2、右额极(Fp2) 3、左 额(F3)
6
7
脑电图基本成分
8
周期与频率
周期：一个单一形态的
正弦波，从一个波底（波 顶）到下一个波底（波顶） 所需要的时间，用ms表示。
频率：同一周期的脑波
在1秒钟内重复出现的次 数，用c/sec或Hz表示。
9
ms
c/sec
脑波频率分类
δ波：0.5-3.5 Hz
δ波
θ波：4-7 Hz
θ波
α波：8-13 Hz
α波
β波：14-30 Hz
β波
10
波幅
波幅：又称振幅或电压，指波顶
到波底间的垂直高度，用微伏（ µ
V）表示。
波幅分类：
低波幅 < 50 µ V 中波幅 50-100 µV 高波幅 100-300 µV 极高波幅 >300 µV
11
µV
位相
位相又称时相。就单一脑波， 负相波
以基线为标准，波顶朝上的称
4、右 额(F4)
5、左中央(C3)
6、右中央(C4) 7、左 顶(P3) 8、右 顶(P4)
9、左 枕(O1)
10、右 枕(O1) 11、左前颞(F7) 12、右前颞(F8)
13、左中颞(T3) 14、右中颞(T4) 15、左后颞(T5) 16、右后颞(T6)
左 耳 (A1)
右 耳(A2)
4
脑电图导联
儿童脑电图的基本判读
1
`.
脑电图诊断系统分类
脑电图诊断系统
常规脑电图
特殊电极脑电图
脑电图监测
脑电地形图
头皮电极 有笔或无笔描记
诱发脑电图
皮层或深部电极 鼻咽或蝶骨电极
睡眠脑电图 动态脑电图 同步录像脑电图
数字地形图 彩色地形图
2
电极安置（国际10-20系统）
1 左额极(Fp1) 3 左 额(F3) 5 左中央(C3) 7 左 顶(P3) 9 左 枕(O1) 11 左前颞(F7) 13 左中颞(T3) 15 左后颞(T5)
连续图形， δ与θ混合，以δ为主
枕区优势θ节律形成，5月5Hz，12月6－7Hz 枕区优势θ节律明显，2岁6－8Hz，3岁7－8Hz
枕区优势α节律，8－9Hz 枕区优势α节律，7岁9Hz，10－14岁10－12Hz
正常尖棘波48周消失，二月出 现纺锤波
6月后顶尖波出现
顶尖波及睡眠梭高尖
思睡期慢波爆发
23
Байду номын сангаас
儿童睡眠脑电图特点
1、足月后第二月出现睡眠纺锤波，足月三月正 常儿童睡眠记录中均应呈现此波。
2、睡眠顶尖波约于生后5－7月间呈现。 3、1岁后思睡及觉醒期出现慢波爆发，3－5岁
更为常见，7岁后减少
24
睡眠分期
思睡期： α节律解体 非快速动眼睡眠期：
入睡期（睡眠Ⅰ期）：深度思睡期：顶尖波 浅睡期（睡眠Ⅱ期）：睡眠纺锤波，K-综合波 中睡期（睡眠III期）：2Hz高波幅慢波占20-50% 深睡眠期（睡眠Ⅳ期）： 2Hz高波幅慢波占>50%
快速动眼睡眠期：低-中波幅去同步化混合波
25
26入睡前及思睡期α节律解体
NREM I期 27
NREM II期 28
NREM III期 29
NREM IV期 30
儿童思睡期慢 波爆发 31
32 睡眠纺锤
K-Complex 33
34
EEG记录中常用诱发试验
睡眠诱发：生理条件下完成，是任何年龄小儿癫痫 脑电图的主要诱发方法。自然睡眠比药 物睡眠效果好。
负相波（阴性波），波顶朝下 的称正相波（阳性波）。
正相波
同位相、非同位相、位相倒置。
12
正常脑电图
13
背景节律
成人以α波为主要背景节律 儿童根据年龄不同，随大脑发育不同阶段，存在
不同脑电活动。 枕区优势节律：清醒状态下在头后部的节律性脑
电波，当闭眼、身体松弛、智力活动相对抑制情 况下，活动最为明显，当注意力集中、睁眼、智 力活动时受抑制。
过度换气：20次/分连续规则深呼吸3－5分钟 闪光刺激：一定频率的视觉刺激，对光敏感性癫痫
有较大诊断价值。
35
36
37
过度换气诱发棘慢波
38
不同频率闪光诱发
异常脑电图
39
40
背景异常
背景节律慢化：弥漫性异常、局限性异常 背景节律不对称 低波幅背景活动：电静息、低电压
41
42
43
14
15
不同年龄期儿童正常脑电图
年龄 孕28～31周
背景 不连续图形，初步区分动态及静态睡眠时相
其它波形 易见正常尖棘波
孕32～36周 清醒和部分动态睡眠期为连续性，余为不连续图形
易见正常尖棘波
孕37～40周
清醒和动态睡眠期、部分睡眠时相为连续性
正常尖棘波减少
头3月
3－12月 12－36月 3－5岁 6－14岁
44
癫痫样放电
棘波
多为负相波，周期20-70毫秒 （1/14 - 1/50秒），波幅多在100 微伏以上，在50微伏以下者称为短 棘波或小棘波。
棘波
尖波
尖波
周期80-200毫秒（1/14- 1/5秒） ，
波幅100-300微伏,由急速上升支和
较缓慢下降支组成。
45
棘-慢波或尖-慢波综合
在棘波或尖波后紧接周期300500毫秒的慢波， 均为负相。
7岁后思睡期慢波爆发减少，阳 性棘波
16
172个月婴儿正常背景活动
158个月婴儿正常活动背景
19 2岁幼儿正常背景活动
260岁儿童正常α节律
8岁儿童正常背景活动 21
22 睁闭眼试验
睡眠脑电图
正常睡眠脑电图基本成分 1、慢波活动：是睡眠的主要背景成分
2、顶尖波：顶区波幅最高，可扩散至中央、颞、额 3、睡眠纺锤波：12－14Hz正弦波形，波幅变化如梭形 4、K－综合波：双相顶尖波后出现睡眠梭，组成复合波
多棘波或多棘-慢波综合
单极导联：将头皮上的一个
作用电极与一个无关电极相连 的导联。
双极导联：两个或两个以上
的作用电极相连的导联。
5
常用脑电图单极导联排列
1 Fp1-A1 3 F 3-A1 5 C 3-A1 7 P 3-A1 9 O 1-A1 11 F 7-A1 13 T 3-A1 15 T 5-A1
2 Fp2-A2 4 F 4-A2 6 C 4-A2 8 P 4-A2 10 O 2-A2 12 F 8-A2 14 T 4-A2 16 T 6-A2
