@TONGJI UNIVERSITY^《站场与枢纽》项目设计报告项目名称K站比例尺图?成员学院（系）专业交通运输完成日期2010年12月 19日&、'第一章 原始资料分析及车站基本布置图选择 1. 列流图如下：乙甲10+20+4+310+20+4+310+20+4+310+20+4+32．确定车站配置图/1)车站类型的确定 双线横列式2)区段站各项设备相互位置的确定机务段、货场、车辆段位于站对右，站修所位与站对并 第二章 各项设备的设计和计算 1. 各项设备数量的确定 1)到发线数量列车换算对数：10×+20×1+4×2+3×2=39(对)$设置6条到发线 2)客运设备设计上、下行各1条到发线；由于一次上下车最大旅客数为600人，应设置地道 3)机车走行线机车线的数量及其设置位置，可参阅教科书。
每昼夜机车经过机车走行线的次数：20+4+3+20+4+3+2+2=58>36 应设置1条机车走行线 4)机待线;在站对左位置，即无机务段一端，采用尽头式，有效长为45m 5)机车出入段线机车每昼夜出入段次数：10+20+4×2+3×2+10+20+4×2+3×2+2×2+2×2×2=100>60应设置出、入段线各1条 6)调车线上行、下行、本站作业车停留线、其它车辆停留线各1条 设置4条调车线 7)牵出线 （有调列车每昼夜经牵出线调车次数：4+3+4+3+4+3+4+3=28>7 设置2条牵出线：左右两端各1条 2. 咽喉设计1 )按照平行进路的要求设计道岔右端：列车到、列车发、调车[或列车到(发)、机车出段、调车]左端：列车到、列车发、机车出(入)段、调车[或列车到(发)、机车出段、调车]2)在满足平等进路要求的基础上，绘制详图，到发线、调车线符合要求 4)检查必要的平行作业是否得到保证，渡线道岔的布置有无多余，修改后计算坐标 【5)计算咽喉长度、到发线有效长和车站全长 ①确定线间距离旅列+直通+区段+摘挂车场间及牵出线与其相邻线间距为ｍ站内正线通行超限货物列车，通行超限货物列车的线路隔开布置，线间距未加宽②确定道岔辙叉号码及相邻道岔中心间的距离按书中要求确定各道岔号数查表确定相邻道岔中心间的距离③确定警冲标、出站信号机的位置|查表确定警冲标至道岔中心的距离查表确定出站信号机的位置，考虑辙叉号码、线路间距、曲线半径、道岔的顺向或逆向、有无轨道绝缘及信号机的基本宽度(380ｍｍ)等因素④确定个别线路连接尺寸平行错移，查表求解坐标值⑤计算车站咽喉的长度左端：右端：⑦确定车站全长L 全＝ｌ左咽＋ｌ效＋ｌ右咽=++850=<1950符合要求3. 车站比例尺平面图(比例尺1:1000)见附图(略去中部直线部分)第三章车站通过能力计算（1. 车站通过能力计算(到发线、咽喉及车站最终通过能力)(1)到发线通过能力计算(利用率计算法)?3)计算到发线总占用时间T=n中t中+ n`中t`中+n解t解+n机t机+Σt固+Σt其他=2184任务书中没有提及部分改编中转货物列车，在此省去4)计算到发线通过能力利用率K=(T-Σt固)／(1440M-Σt固)(1-r空)K1=K2=}5)计算到发线通过能力N ⅰ=nⅰ／K分别按方向别到发场别计算]到发线Ⅱ的通过能力：+++=列全站到发线的通过能力：+=列(2)车站咽喉通过能力的计算1)绘制咽喉区道岔分组图(详见附图)3)按方向别计算咽喉道岔组的通过能力A方向货物列车发车能力：N货发A=+=N接=+=列N发=+=列这里，需要指出的是，本次计算未对B端咽喉进行计算，但根据一般同类型车站的情况来看，咽喉区的受控点主要在机务段一端，因此，这样的求解方法是可以接受的，结果也是可以采信的。
第一篇站场设计技术条件练习题第一章车站线路种类及线间距离一、单选题1.牵出线与其相邻线间的线间距一般取米。
A 5B 5.3C 6.5D 5.5E 站台宽+3.5米2.到发线间的线间距一般取米。
A 5B 5.3C 6.5D 5.5E 站台宽+3.5米3.正线与到发线间的线间距一般取米。
A 5B 5.3C 6.5D 5.5E 站台宽+3.5米4.两通行超限货物列车的到发线间的线间距一般取米。
A 5B 5.3C 6.5D 5.5E 站台宽+3.5米5.中间设有站台的两线路间的线间距一般取米。
A 5B 5.3C 6.5D 5.5E 站台宽+3.5米二、多选题1.站线包括等几种类型。
A到发线B调车线C牵出线 D 货物线E安全线F段管线G工业企业线H机走线2.相邻线路线间距离决定于下列因素。
A机车车辆限界B建筑限界C相邻线路间办理的作业性质D 连接相邻线路的道岔辙叉号码E连接相邻线路的道岔后加直线长度3.铁路线路分为等几种类型。
A 正线B调车线C站线 D 货物线E岔线F段管线G特别用途线三、名词解释1.区段站2.编组站第二章线路连接一、填空题1．道岔辙叉号码N越大，则辙叉角α＿＿＿＿＿，导曲线半径R O＿＿＿＿＿，侧向通过允许速度V侧＿＿＿＿＿，道岔全长L Q＿＿＿＿＿。
2．请用中心线表示法画出左开单开道岔＿＿＿＿＿＿＿＿右开单开道岔＿＿＿＿＿＿＿＿＿＿对称双开道岔＿＿＿＿＿＿＿＿＿＿＿三开道岔＿＿＿＿＿＿＿＿＿＿＿复式交分道岔＿＿＿＿＿＿＿＿＿＿＿＿＿＿普通渡线＿＿＿＿＿＿＿＿＿＿＿＿交叉渡线＿＿＿＿＿＿＿＿＿＿＿＿。
3．相邻两道岔的配列形式有（绘图表示）①＿＿＿＿＿＿＿＿②＿＿＿＿＿＿＿＿＿③＿＿＿＿＿＿＿＿＿＿＿＿④＿＿＿＿＿＿＿＿＿⑤＿＿＿＿＿＿＿＿＿＿＿＿⑥＿＿＿＿＿＿＿＿＿＿＿＿。
4．线路终端连接由①＿＿＿＿＿＿＿＿、②＿＿＿＿＿＿＿＿＿③＿＿＿＿＿＿＿＿三部分组成。
5．道岔与曲线间插入直线段的作用有①＿＿＿＿＿＿＿＿＿＿＿、②＿＿＿＿＿＿＿＿＿＿＿＿。
国内各大铁路枢纽资料图1北京枢纽北京铁路枢纽是联结八个方向的全国最大的铁路枢纽。
有京广、京沪、京九、京沈、京包、京通等铁路呈辐射状通向全国，并有国际列车通往朝鲜、蒙古和俄罗斯。
北京铁路枢纽属环形铁路枢纽，核心区形成内环（北京一北京南一广安门一北京西）和外环（丰台、丰西一东南环一双桥一东北环一西北环一丰沙一丰台、丰西）二重环线。
通过环线连接京广、京山、京包、京原、京九、京承、京秦、京通、丰沙等9条铁路干线。
北京铁路枢纽是以特大型客运站北京站、北京西站和路网性编组站丰台西站为主，辅之以北京南站、北京北站等客运站和枢纽辅助编组站丰台站、双桥站，以及广安门、大红门、百子湾、石景山南站等货运站组成的中国最大的铁路枢纽北京站:车站现有站台8座。
初期，各站台长度371米、面积34133平方米，雨棚6座25100平方米。
1976年以来，历次进行站台东扩西延工程延长施工，站台有效长分别增至497米至603米，可接发客车18至20辆，适应了列车扩大编组需要，提高了车站的客运能力。
2002年，站台总面积为46838平方米，雨棚总面积为27278平方米。
2004年4月，北京站扩能改造主体工程交付使用，在全路首次建成站台无柱雨棚79000平方米，新建站台2座、列车到发线3条，大型地下行包库20000平方米。
北京西站:北京西客站是一座现代化客运站，占地51万平方米，建筑面积为17万平方米，候车摩天楼高90米，呈“品”字形；整个车站内设9个站台。
北京西客站的投资总额达23.5亿元。
北京西站是京九铁路的龙头工程，这里开出的旅客列车可直达香港九龙。
被誉为“亚洲第一大站”的北京西客站最高客运能力可达每日90对列车60万人次，是世界最大的铁路客运站之一；随着铁路运输的不断的发展，北京西客站已成为北京向全国、全世界传递信息的重要窗口；北京西客站出发的列车覆盖华南、西南、西北地区的主要城市：香港、广州、深圳、武汉、西安、郑州、南昌、成都、重庆、长沙、石家庄、太原、福州、厦门、桂林、南宁、呼和浩特、西宁、济南、乌鲁木齐、昆明等；北京南站:中国最大的客运特等站，客流量名列世界第三，被誉为“亚洲第一站”。
铁路站场与枢纽（第一部分）《铁路站场与枢纽》网络学习指导一、课程名称：铁路站场与枢纽二、使用教材：中国铁道出版社2006年出版的高等职业教育教材《铁路线路及站场》的第二篇《铁路站场与枢纽》常志平主编王行政主审三、适用专业：铁道运输四、课程性质：《铁路站场与枢纽》是铁道运输管理专业远程教育的一门专业基础课，主要使学员在了解站场设计技术条件的基础知识上，进一步了解站场设备布置的基本原理和各种车站布置图的采用条件，能看懂站场布置图，会分析其合理性。
能在运输生产中合理运用各种站场设备，扩大车站作业能力，并能从运营角度，对车站的改建和扩建提出意见，使其更趋于合理，方便作业。
同时为专业课学习及今后从事交通运输工作打下坚实的基础。
五、课程学习大纲及重点难点指导《铁路站场与枢纽》有七章内容，分三部分：第一部分为站场基础知识（建议18学时）、第二部分为中间站和区段站主要设备布置（建议20学时）、第三部分为编组站及枢纽主要设备布置（建议20学时）。
第一部分站场基础知识（18学时）重点内容：1.铁路线路的种类及线间距的确定。
2.道岔辙叉号数的选用。
3.相邻两道岔中心间距离的确定。
4.车站线路与线路间的连接形式。
5.车站线路有效长的推算。
第一章站场基础知识第一节铁路线路种类及线路间距（2学时）一、铁路线路种类铁路线路按用途分为正线、站线、段管线、岔线及特别用途线。
1.正线是指连接车站并贯穿或直股伸入车站的线路。
2.站线是指车站内除正线以外的线路，包括到发线、调车线和牵出线、货物线、机车走行线、存车线、检修线等。
3.段管线是指机务、车辆、工务、电务等段专用并由其管理的线路。
4.岔线是指在区间或站内接轨，通向路内外单位的专用线路，如支线、专用线、工业企业线等。
5.特别用途线是指为保证行车安全而设置的安全线和避难线。
二、线路、道岔编号(一)线路编号方法1.单线区段内的车站线路，从靠近站房的线路起，向站房对侧依次顺序编号。
2.双线区段内的车站线路，从正线起按列车运行方向分别向外顺序编号，上行为双号，下行为单号。

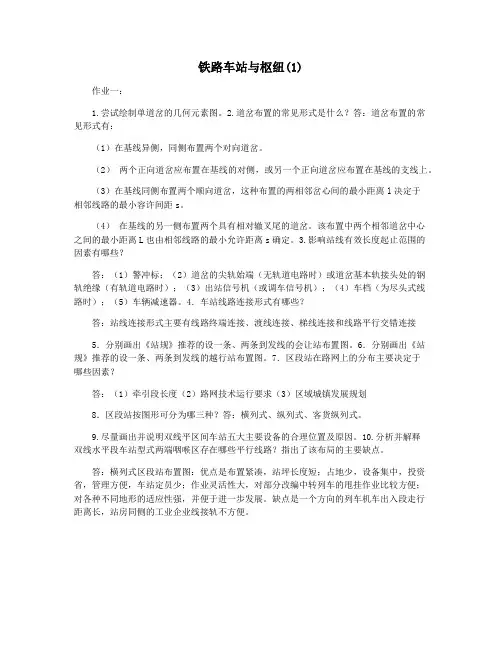

铁路车站与枢纽(1)作业一：1.尝试绘制单道岔的几何元素图。
2.道岔布置的常见形式是什么？答：道岔布置的常见形式有：（1）在基线异侧，同侧布置两个对向道岔。
（2）两个正向道岔应布置在基线的对侧，或另一个正向道岔应布置在基线的支线上。
（3）在基线同侧布置两个顺向道岔，这种布置的两相邻岔心间的最小距离l决定于相邻线路的最小容许间距s。
（4）在基线的另一侧布置两个具有相对辙叉尾的道岔。
该布置中两个相邻道岔中心之间的最小距离L也由相邻线路的最小允许距离s确定。
3.影响站线有效长度起止范围的因素有哪些？答：（1）警冲标；（2）道岔的尖轨始端（无轨道电路时）或道岔基本轨接头处的钢轨绝缘（有轨道电路时）；（3）出站信号机（或调车信号机）；（4）车档（为尽头式线路时）；（5）车辆减速器。
4．车站线路连接形式有哪些？答：站线连接形式主要有线路终端连接、渡线连接、梯线连接和线路平行交错连接5．分别画出《站规》推荐的设一条、两条到发线的会让站布置图。
6．分别画出《站规》推荐的设一条、两条到发线的越行站布置图。
7．区段站在路网上的分布主要决定于哪些因素？答：（1）牵引段长度（2）路网技术运行要求（3）区域城镇发展规划8．区段站按图形可分为哪三种？答：横列式、纵列式、客货纵列式。
9.尽量画出并说明双线平区间车站五大主要设备的合理位置及原因。
10.分析并解释双线水平段车站型式两端咽喉区存在哪些平行线路？指出了该布局的主要缺点。
答：横列式区段站布置图：优点是布置紧凑，站坪长度短；占地少，设备集中，投资省，管理方便，车站定员少；作业灵活性大，对部分改编中转列车的甩挂作业比较方便；对各种不同地形的适应性强，并便于进一步发展。
缺点是一个方向的列车机车出入段走行距离长，站房同侧的工业企业线接轨不方便。
